Transkrypt
1 ERRATA Programu Funkcjonalno - użytkowego dla: Biall-Net Sp. z o. o. Otomin, ul. Słoneczna 43 dla projektu Wschodnio-Pomorska Sieć Szerokopasmowa Str. Tekst pierwotny Tekst zmieniony 2 miejscowości: Otomin, Sulmin, Niestępowo, Widlino, Łapino Kartuskie, Kolbudy, Babi Dół, Lublewo Gdańskie, Bielkówko, Lisewiec, Pręgowo Górne, Żuławka, Jagatowo, Kłodawa, Trąbki Małe, Trąbki Wielkie, Gołębiewo, Czerniewo, Cząstkowo, Elganowo, Kleszczewo, Warcz, Domachowo, Mierzeszyn, Miłowo, Błotnia, Gromadzin, Piekło Górne, Przywidz, Stara Huta, Pomlewo, Jodłowno, Czapielsk. gminy: Kolbudy, Pruszcz Gdański, Przywidz, Trąbki Wielkie, Żukowo. powiaty: Gdański ziemski, Kartuski. Listę węzłów sieci szerokopasmowej przestawiono w tabeli: Tabela 1. Wykaz lokalizacji węzłów szkieletowo-dystrybucyjnych i dystrybucyjnych oraz słupów strunobetonowych. 5 Celem projektu Wschodnio-Pomorska Sieć Szerokopasmowa jest zapewnienie do końca 2014 roku możliwości dostępu do Internetu na terenie gmin: Kolbudy, Żukowo, Pruszcz Gdański, Trąbki Wielkie i Przywidz. miejscowości: Otomin, Kolbudy, Czerniewo, Cząstkowo, Domachowo, Miłowo, Błotnia, Gromadzin, Jodłowno, Czapielsk, Babi Dół, Pręgowo, Zaskoczyn, Graniczna Wieś, Huta Górna, Marszewska Góra. gminy: Kolbudy, Przywidz, Trąbki Wielkie. powiaty: Gdański Listę węzłów sieci szerokopasmowej przestawiono w tabeli: Tabela 1. Wykaz lokalizacji węzłów szkieletowo-dystrybucyjnych. Celem projektu Wschodnio-Pomorska Sieć Szerokopasmowa jest zapewnienie do końca 2015 roku możliwości dostępu do Internetu na terenie gmin: Kolbudy, Trąbki Wielkie i Przywidz. Projekt Wschodnio Pomorska Sieć Szerokopasmowa zakłada budowę nowych odcinków sieci światłowodowej o łącznej długości 95,4 km (w tym: 9 km głównego kabla szkieletowego 192-włóknowego, 58,5 km szkieletowego 96-włoknowego oraz 27,9 km kabli światłowodowych 24- ch w warstwie dystrybucyjnej). Ponadto projekt zakłada wybudowanie 30 słupów strunobetonowych o wysokości maksymalnej 32 m wraz z infrastrukturą towarzyszącą (szafy teletechniczne w wyposażeniem). Liczba nowych węzłów sieci szerokopasmowej wyniesie 30, w tym 21 węzłów szkieletowo- dystrybucyjnych (węzły szkieletowe zaprojektowane na przebiegu szkieletu maja charakter również węzłów dystrybucyjnych) oraz 9 węzłów dystrybucyjnych. Projekt Wschodnio Pomorska Sieć Szerokopasmowa zakłada budowę nowych odcinków sieci światłowodowej o łącznej długości 52,5 km (w tym: 8,5 km kabla szkieletowego 144-włóknowego i 44 km szkieletowego 72-włoknowego). Liczba nowych węzłów sieci szerokopasmowej wyniesie 16 węzłów szkieletowodystrybucyjnych (węzły szkieletowe zaprojektowane na przebiegu szkieletu maja charakter również węzłów dystrybucyjnych). Wschodnio Pomorska Sieć Szerokopasmowa zostanie przyłączona do węzła Głównego znajdującego się w obiekcie firmy Biall Net Sp. z o.o. Liczba węzłów szkieletowo dystrybucyjnych zamieszczona została w tabeli. Wschodnio Pomorska Sieć Szerokopasmowa zostanie przyłączona do węzła 1

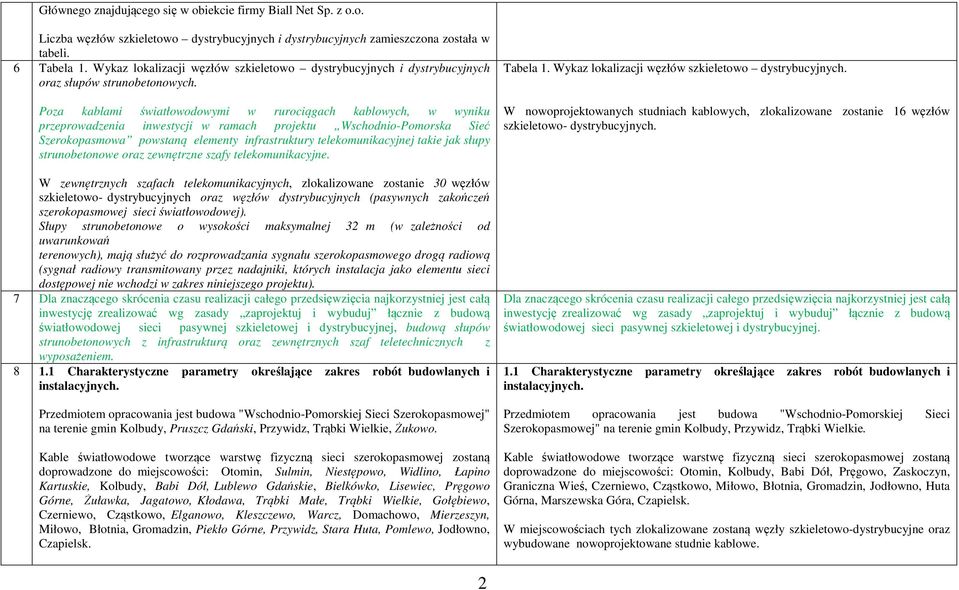

2 Głównego znajdującego się w obiekcie firmy Biall Net Sp. z o.o. Liczba węzłów szkieletowo dystrybucyjnych i dystrybucyjnych zamieszczona została w tabeli. 6 Tabela 1. Wykaz lokalizacji węzłów szkieletowo dystrybucyjnych i dystrybucyjnych oraz słupów strunobetonowych. Poza kablami światłowodowymi w rurociągach kablowych, w wyniku przeprowadzenia inwestycji w ramach projektu Wschodnio-Pomorska Sieć Szerokopasmowa powstaną elementy infrastruktury telekomunikacyjnej takie jak słupy strunobetonowe oraz zewnętrzne szafy telekomunikacyjne. W zewnętrznych szafach telekomunikacyjnych, zlokalizowane zostanie 30 węzłów szkieletowo- dystrybucyjnych oraz węzłów dystrybucyjnych (pasywnych zakończeń szerokopasmowej sieci światłowodowej). Słupy strunobetonowe o wysokości maksymalnej 32 m (w zależności od uwarunkowań terenowych), mają służyć do rozprowadzania sygnału szerokopasmowego drogą radiową (sygnał radiowy transmitowany przez nadajniki, których instalacja jako elementu sieci dostępowej nie wchodzi w zakres niniejszego projektu). 7 Dla znaczącego skrócenia czasu realizacji całego przedsięwzięcia najkorzystniej jest całą inwestycję zrealizować wg zasady zaprojektuj i wybuduj łącznie z budową światłowodowej sieci pasywnej szkieletowej i dystrybucyjnej, budową słupów strunobetonowych z infrastrukturą oraz zewnętrznych szaf teletechnicznych z wyposażeniem Charakterystyczne parametry określające zakres robót budowlanych i instalacyjnych. Przedmiotem opracowania jest budowa "Wschodnio-Pomorskiej Sieci Szerokopasmowej" na terenie gmin Kolbudy, Pruszcz Gdański, Przywidz, Trąbki Wielkie, Żukowo. Kable światłowodowe tworzące warstwę fizyczną sieci szerokopasmowej zostaną doprowadzone do miejscowości: Otomin, Sulmin, Niestępowo, Widlino, Łapino Kartuskie, Kolbudy, Babi Dół, Lublewo Gdańskie, Bielkówko, Lisewiec, Pręgowo Górne, Żuławka, Jagatowo, Kłodawa, Trąbki Małe, Trąbki Wielkie, Gołębiewo, Czerniewo, Cząstkowo, Elganowo, Kleszczewo, Warcz, Domachowo, Mierzeszyn, Miłowo, Błotnia, Gromadzin, Piekło Górne, Przywidz, Stara Huta, Pomlewo, Jodłowno, Czapielsk. Tabela 1. Wykaz lokalizacji węzłów szkieletowo dystrybucyjnych. W nowoprojektowanych studniach kablowych, zlokalizowane zostanie 16 węzłów szkieletowo- dystrybucyjnych. Dla znaczącego skrócenia czasu realizacji całego przedsięwzięcia najkorzystniej jest całą inwestycję zrealizować wg zasady zaprojektuj i wybuduj łącznie z budową światłowodowej sieci pasywnej szkieletowej i dystrybucyjnej. 1.1 Charakterystyczne parametry określające zakres robót budowlanych i instalacyjnych. Przedmiotem opracowania jest budowa "Wschodnio-Pomorskiej Sieci Szerokopasmowej" na terenie gmin Kolbudy, Przywidz, Trąbki Wielkie. Kable światłowodowe tworzące warstwę fizyczną sieci szerokopasmowej zostaną doprowadzone do miejscowości: Otomin, Kolbudy, Babi Dół, Pręgowo, Zaskoczyn, Graniczna Wieś, Czerniewo, Cząstkowo, Miłowo, Błotnia, Gromadzin, Jodłowno, Huta Górna, Marszewska Góra, Czapielsk. W miejscowościach tych zlokalizowane zostaną węzły szkieletowo-dystrybucyjne oraz wybudowane nowoprojektowane studnie kablowe. 2
3 W miejscowościach tych zlokalizowane zostaną węzły szkieletowo-dystrybucyjne lub dystrybucyjne oraz wybudowane słupy strunobetonowe i zewnętrzne szafy teletechniczne. Wybudowane w ramach projektu słupy strunobetonowe mają służyć w przyszłości lokalnie działającym operatorom, którzy będą mogli wykorzystać je do realizacji łączy radiowych przy pomocy urządzeń radioliniowych punkt-punkt oraz urządzeń dostępu radiowego punkt-wielopunkt. Dostawa i instalacja tych urządzeń nie jest przedmiotem projektu. Kanalizacja teletechniczna budowana w ramach projektu "Wschodnio-Pomorska Sieć Szerokopasmowa" wykonana będzie w postaci zestandaryzowanych rurociągów kablowych HDPE układanych bezpośrednio w ziemi, równolegle. Rury na całej długości rurociągu kablowego nie powinny krzyżować się w żadnym miejscu lub zamieniać miejscami z rurami sąsiednimi. Przewiduje się zastosowanie ciągów kanalizacji wykorzystujących standardowe rury HDPE mm. Dobór odpowiedniej konfiguracji (liczby rur) zależny jest od miejsca w strukturze sieci. W warstwie szkieletowej (główny kabel szkieletowy oraz ring szkieletowy) należy zastosować dwie rury rurociągu kablowego ( mm), natomiast w warstwie dystrybucyjnej jedną rurę rurociągu kablowego (1 x HDPE mm). Kanalizacja teletechniczna budowana w ramach projektu "Wschodnio-Pomorska Sieć Szerokopasmowa" wykonana będzie w postaci zestandaryzowanych rurociągów kablowych HDPE układanych bezpośrednio w ziemi, równolegle. Rury na całej długości rurociągu kablowego nie powinny krzyżować się w żadnym miejscu lub zamieniać miejscami z rurami sąsiednimi. Przewiduje się zastosowanie ciągów kanalizacji wykorzystujących rurę HDPE lub rurkę o średnicy 16mm. Dobór odpowiedniej konfiguracji (rodzaju rur) zależny jest od miejsca w strukturze sieci. W warstwie szkieletowej (główny kabel szkieletowy oraz ring szkieletowy) należy zastosować odpowiednio: dwie rury rurociągu kablowego ( mm) i dwie rurki o średnicy 16mm, Niniejszy Program Funkcjonalno-Użytkowy swoim zakresem obejmuje prace projektowe i prace wykonawcze dotyczące budowy nowych kabli światłowodowych w rurociągach teletechnicznych oraz budowy nowoprojektowanych studni kablowych. Zakończenia części pasywnej sieci światłowodowej - przełącznice światłowodowe, półki zapasu, itp. oraz zasilacze awaryjne UPS oraz odpowiednie systemem chłodzenia zostaną zainstalowane w zewnętrznych szafach teletechnicznych. Niniejszy Program Funkcjonalno-Użytkowy swoim zakresem obejmuje prace projektowe i prace wykonawcze dotyczące budowy nowych kabli światłowodowych w rurociągach teletechnicznych oraz budowy słupów strunobetonowych wraz z infrastrukturą towarzyszącą i zewnętrznych szaf teletechnicznych z wyposażeniem. 9 Na potrzeby utworzenia warstwy szkieletowej sieci, łączącej węzły szkieletowodystrybucyjne, przewiduje się: zaprojektowanie i wybudowanie ok. 9 km głównego kabla szkieletowego (rurociągu kablowego 40 wraz z kablem światłowodowym o pojemności 192-włókien jednomodowych, zgodnych ze standardem ; zaprojektowanie i wybudowanie ok. 58,5 km szkieletowego (rurociągu kablowego 40 wraz z kablem światłowodowym o Na potrzeby utworzenia warstwy szkieletowej sieci, łączącej węzły szkieletowodystrybucyjne, przewiduje się: zaprojektowanie i wybudowanie ok. 8,5 km głównego kabla szkieletowego (rurociągu kablowego 40 wraz z kablem światłowodowym o pojemności 144-włókien jednomodowych, zgodnych ze standardem ; zaprojektowanie i wybudowanie ok. 44 km szkieletowego 3

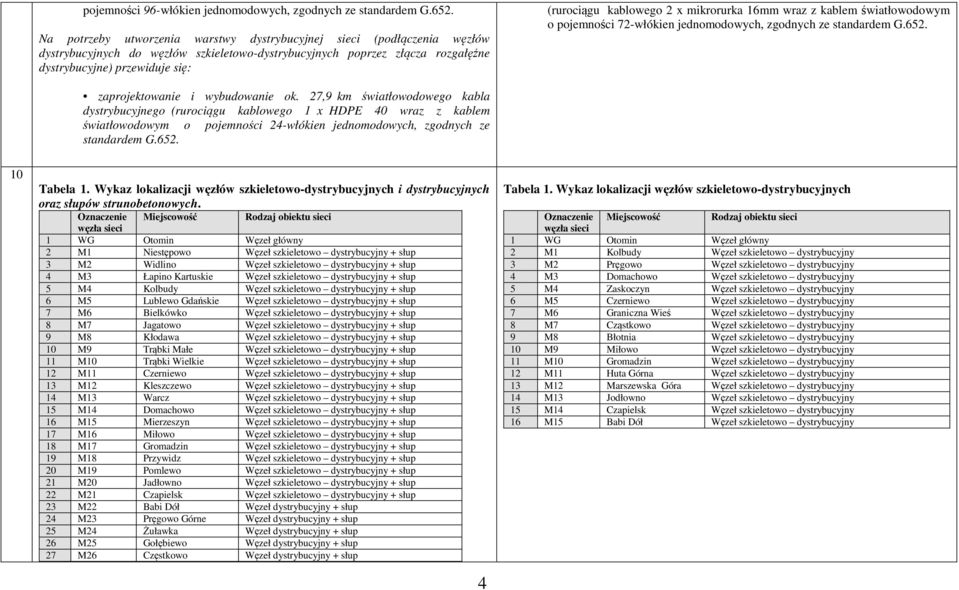

4 pojemności 96-włókien jednomodowych, zgodnych ze standardem. Na potrzeby utworzenia warstwy dystrybucyjnej sieci (podłączenia węzłów dystrybucyjnych do węzłów szkieletowo-dystrybucyjnych poprzez złącza rozgałęźne dystrybucyjne) przewiduje się: (rurociągu kablowego 2 x 16mm wraz z kablem światłowodowym o pojemności 72-włókien jednomodowych, zgodnych ze standardem. zaprojektowanie i wybudowanie ok. 27,9 km światłowodowego kabla dystrybucyjnego (rurociągu kablowego 1 x HDPE 40 wraz z kablem światłowodowym o pojemności 24-włókien jednomodowych, zgodnych ze standardem. 10 Tabela 1. Wykaz lokalizacji węzłów szkieletowo-dystrybucyjnych i dystrybucyjnych oraz słupów strunobetonowych. Oznaczenie Miejscowość Rodzaj obiektu sieci węzła sieci 1 WG Otomin Węzeł główny 2 M1 Niestępowo Węzeł szkieletowo dystrybucyjny + słup 3 M2 Widlino Węzeł szkieletowo dystrybucyjny + słup 4 M3 Łapino Kartuskie Węzeł szkieletowo dystrybucyjny + słup 5 M4 Kolbudy Węzeł szkieletowo dystrybucyjny + słup 6 M5 Lublewo Gdańskie Węzeł szkieletowo dystrybucyjny + słup 7 M6 Bielkówko Węzeł szkieletowo dystrybucyjny + słup 8 M7 Jagatowo Węzeł szkieletowo dystrybucyjny + słup 9 M8 Kłodawa Węzeł szkieletowo dystrybucyjny + słup 10 M9 Trąbki Małe Węzeł szkieletowo dystrybucyjny + słup 11 M10 Trąbki Wielkie Węzeł szkieletowo dystrybucyjny + słup 12 M11 Czerniewo Węzeł szkieletowo dystrybucyjny + słup 13 M12 Kleszczewo Węzeł szkieletowo dystrybucyjny + słup 14 M13 Warcz Węzeł szkieletowo dystrybucyjny + słup 15 M14 Domachowo Węzeł szkieletowo dystrybucyjny + słup 16 M15 Mierzeszyn Węzeł szkieletowo dystrybucyjny + słup 17 M16 Miłowo Węzeł szkieletowo dystrybucyjny + słup 18 M17 Gromadzin Węzeł szkieletowo dystrybucyjny + słup 19 M18 Przywidz Węzeł szkieletowo dystrybucyjny + słup 20 M19 Pomlewo Węzeł szkieletowo dystrybucyjny + słup 21 M20 Jadłowno Węzeł szkieletowo dystrybucyjny + słup 22 M21 Czapielsk Węzeł szkieletowo dystrybucyjny + słup 23 M22 Babi Dół Węzeł dystrybucyjny + słup 24 M23 Pręgowo Górne Węzeł dystrybucyjny + słup 25 M24 Żuławka Węzeł dystrybucyjny + słup 26 M25 Gołębiewo Węzeł dystrybucyjny + słup 27 M26 Częstkowo Węzeł dystrybucyjny + słup 4 Tabela 1. Wykaz lokalizacji węzłów szkieletowo-dystrybucyjnych Oznaczenie Miejscowość Rodzaj obiektu sieci węzła sieci 1 WG Otomin Węzeł główny 2 M1 Kolbudy Węzeł szkieletowo dystrybucyjny 3 M2 Pręgowo Węzeł szkieletowo dystrybucyjny 4 M3 Domachowo Węzeł szkieletowo dystrybucyjny 5 M4 Zaskoczyn Węzeł szkieletowo dystrybucyjny 6 M5 Czerniewo Węzeł szkieletowo dystrybucyjny 7 M6 Graniczna Wieś Węzeł szkieletowo dystrybucyjny 8 M7 Cząstkowo Węzeł szkieletowo dystrybucyjny 9 M8 Błotnia Węzeł szkieletowo dystrybucyjny 10 M9 Miłowo Węzeł szkieletowo dystrybucyjny 11 M10 Gromadzin Węzeł szkieletowo dystrybucyjny 12 M11 Huta Górna Węzeł szkieletowo dystrybucyjny 13 M12 Marszewska Góra Węzeł szkieletowo dystrybucyjny 14 M13 Jodłowno Węzeł szkieletowo dystrybucyjny 15 M14 Czapielsk Węzeł szkieletowo dystrybucyjny 16 M15 Babi Dół Węzeł szkieletowo dystrybucyjny
5 28 M27 Elganowo Węzeł dystrybucyjny + słup 29 M28 Błotnia Węzeł dystrybucyjny + słup 30 M29 Piekło Górne Węzeł dystrybucyjny + słup 31 M30 Stara Huta Węzeł dystrybucyjny + słup Tabela 2. Wykaz lokalizacji złączy rozdzielczych sieci światłowodowej Lp. Oznaczenie Miejscowość Rodzaj obiektu sieci złącza 1 ZRS Kolbudy Rozdzielcze rozgałęzienie szkieletowe 2 ZRD1 Kolbudy Rozdzielcze rozgałęzienie dystrybucyjne 3 ZRD2 Żmijewo Rozdzielcze rozgałęzienie dystrybucyjne 4 ZRD3 Żuława Rozdzielcze rozgałęzienie dystrybucyjne 5 ZRD4 Trąbki Wielkie Rozdzielcze rozgałęzienie dystrybucyjne 6 ZRD5 Czerniewo Rozdzielcze rozgałęzienie dystrybucyjne 7 ZRD6 Cząstkowo Rozdzielcze rozgałęzienie dystrybucyjne 8 ZRD7 Miłowo Rozdzielcze rozgałęzienie dystrybucyjne 9 ZRD8 Gromadzin Rozdzielcze rozgałęzienie dystrybucyjne 10 ZRD9 Przywidz Rozdzielcze rozgałęzienie dystrybucyjne Tabela 2. Wykaz lokalizacji złączy rozdzielczych sieci światłowodowej Lp. Oznaczenie złącza Miejscowość Rodzaj obiektu sieci 1 ZRS Kolbudy Rozdzielcze rozgałęzienie szkieletowe Tabela 3. Wykaz odcinków sieci światłowodowej do wybudowania L.p. Obiekt początkowy odcinka Obiekt początkowy odcinka Długość odcinka światło świat. [km] Rodzaj odcinka 1 WG Otomin M1 Niestępowo 4,2 Główny kabel szkieletowy 2 M1 Niestępowo M2 Widlino 1,7 Główny kabel szkieletowy 3 M2 Widlino M3 Łapino 2,3 Główny kabel Kartuskie szkieletowy Profil rurociągu Rodzaj kabla światłowodowego Tabela 3. Wykaz odcinków sieci światłowodowej do wybudowania L.p. Obiekt początkowy odcinka Obiekt początkowy odcinka Długość odcinka Rodzaj odcinka Profil Rodzaj kabla światłowodowego rurociąguświatłowodowego [km] 144 HDPE 1 WG Otomin M1 Kolbudy 8,50 Główny kabel szkieletowy 2 M1 Kolbudy M2 Pręgowo 3,25 Kabel w 3 M2 Pręgowo M3 Domachowo 4,40 Kabel w

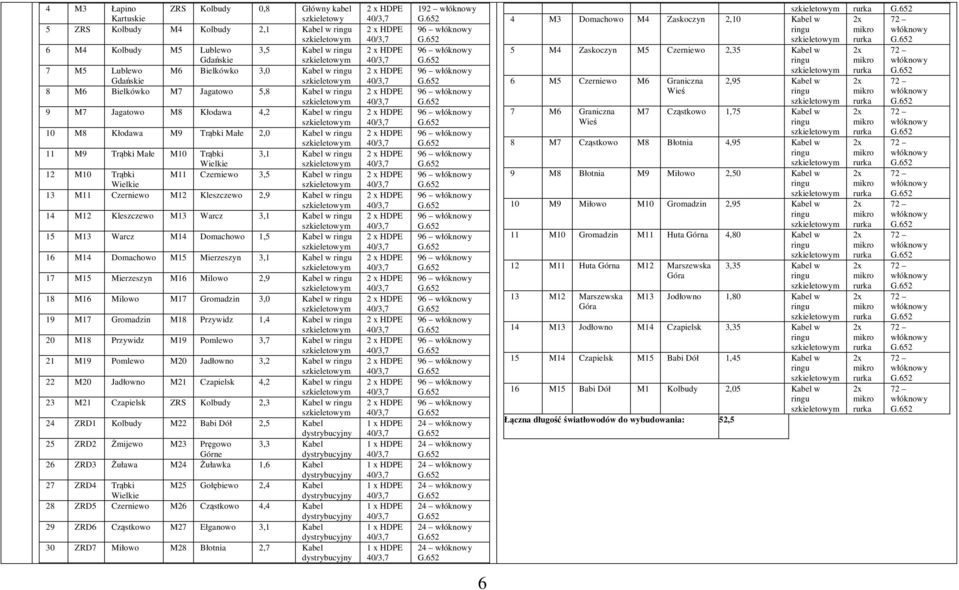

6 4 M3 Łapino Kartuskie ZRS Kolbudy 0,8 Główny kabel szkieletowy 5 ZRS Kolbudy M4 Kolbudy 2,1 Kabel w 6 M4 Kolbudy M5 Lublewo 3,5 Kabel w Gdańskie 7 M5 Lublewo M6 Bielkówko 3,0 Kabel w Gdańskie 8 M6 Bielkówko M7 Jagatowo 5,8 Kabel w 9 M7 Jagatowo M8 Kłodawa 4,2 Kabel w 10 M8 Kłodawa M9 Trąbki Małe 2,0 Kabel w 11 M9 Trąbki Małe M10 Trąbki 3,1 Kabel w Wielkie 12 M10 Trąbki M11 Czerniewo 3,5 Kabel w Wielkie 13 M11 Czerniewo M12 Kleszczewo 2,9 Kabel w 14 M12 Kleszczewo M13 Warcz 3,1 Kabel w 15 M13 Warcz M14 Domachowo 1,5 Kabel w 16 M14 Domachowo M15 Mierzeszyn 3,1 Kabel w 17 M15 Mierzeszyn M16 Milowo 2,9 Kabel w 18 M16 Milowo M17 Gromadzin 3,0 Kabel w 19 M17 Gromadzin M18 Przywidz 1,4 Kabel w 20 M18 Przywidz M19 Pomlewo 3,7 Kabel w 21 M19 Pomlewo M20 Jadłowno 3,2 Kabel w 22 M20 Jadłowno M21 Czapielsk 4,2 Kabel w 23 M21 Czapielsk ZRS Kolbudy 2,3 Kabel w 24 ZRD1 Kolbudy M22 Babi Dół 2,5 Kabel dystrybucyjny 25 ZRD2 Żmijewo M23 Pręgowo 3,3 Kabel Górne dystrybucyjny 26 ZRD3 Żuława M24 Żuławka 1,6 Kabel dystrybucyjny 27 ZRD4 Trąbki M25 Gołębiewo 2,4 Kabel Wielkie dystrybucyjny 28 ZRD5 Czerniewo M26 Cząstkowo 4,4 Kabel dystrybucyjny 29 ZRD6 Cząstkowo M27 Ełganowo 3,1 Kabel dystrybucyjny 30 ZRD7 Miłowo M28 Błotnia 2,7 Kabel dystrybucyjny 1 x HDPE 1 x HDPE 1 x HDPE 1 x HDPE 1 x HDPE 1 x HDPE 1 x HDPE M3 Domachowo M4 Zaskoczyn 2,10 Kabel w 5 M4 Zaskoczyn M5 Czerniewo 2,35 Kabel w 6 M5 Czerniewo M6 Graniczna Wieś 7 M6 Graniczna Wieś 2,95 Kabel w M7 Cząstkowo 1,75 Kabel w 8 M7 Cząstkowo M8 Błotnia 4,95 Kabel w 9 M8 Błotnia M9 Miłowo 2,50 Kabel w 10 M9 Miłowo M10 Gromadzin 2,95 Kabel w 11 M10 Gromadzin M11 Huta Górna 4,80 Kabel w 12 M11 Huta Górna M12 Marszewska Góra 13 M12 Marszewska Góra 3,35 Kabel w M13 Jodłowno 1,80 Kabel w 14 M13 Jodłowno M14 Czapielsk 3,35 Kabel w 15 M14 Czapielsk M15 Babi Dół 1,45 Kabel w 16 M15 Babi Dół M1 Kolbudy 2,05 Kabel w Łączna długość światłowodów do wybudowania: 52,5 6

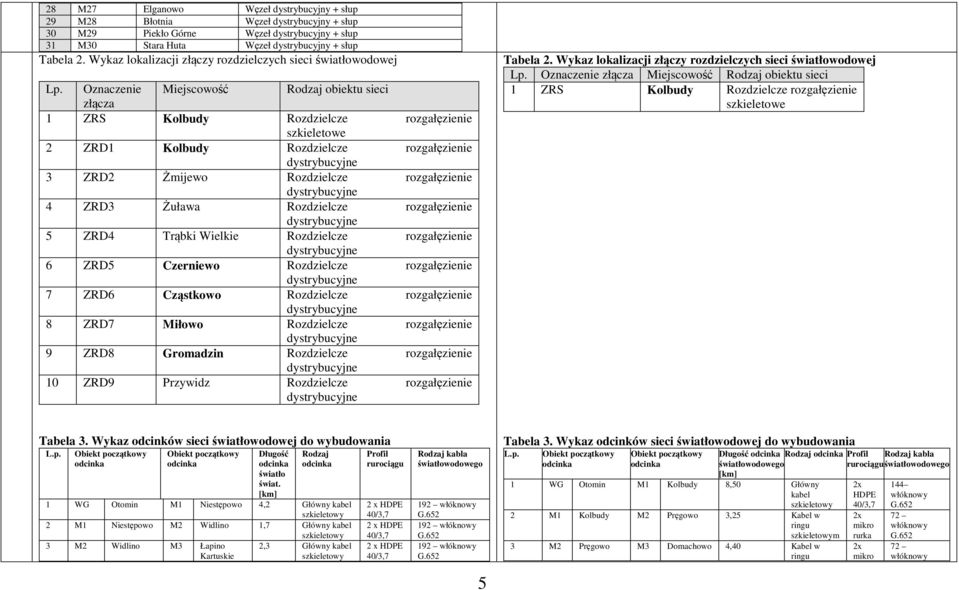

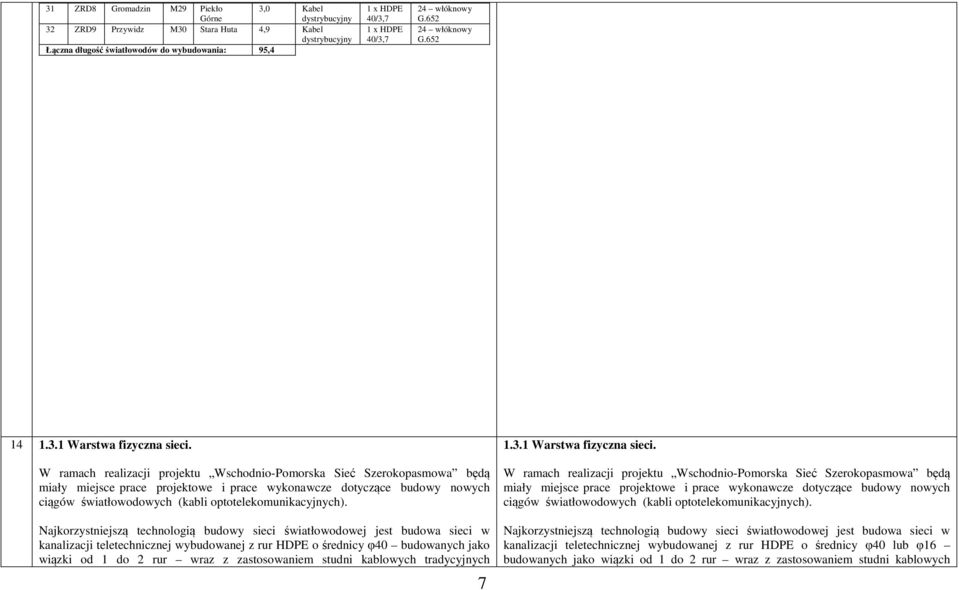

7 31 ZRD8 Gromadzin M29 Piekło Górne 3,0 Kabel dystrybucyjny 32 ZRD9 Przywidz M30 Stara Huta 4,9 Kabel dystrybucyjny Łączna długość światłowodów do wybudowania: 95,4 1 x HDPE 1 x HDPE Warstwa fizyczna sieci. W ramach realizacji projektu Wschodnio-Pomorska Sieć Szerokopasmowa będą miały miejsce prace projektowe i prace wykonawcze dotyczące budowy nowych ciągów światłowodowych (kabli optotelekomunikacyjnych). Najkorzystniejszą technologią budowy sieci światłowodowej jest budowa sieci w kanalizacji teletechnicznej wybudowanej z rur HDPE o średnicy φ40 budowanych jako wiązki od 1 do 2 rur wraz z zastosowaniem studni kablowych tradycyjnych Warstwa fizyczna sieci. W ramach realizacji projektu Wschodnio-Pomorska Sieć Szerokopasmowa będą miały miejsce prace projektowe i prace wykonawcze dotyczące budowy nowych ciągów światłowodowych (kabli optotelekomunikacyjnych). Najkorzystniejszą technologią budowy sieci światłowodowej jest budowa sieci w kanalizacji teletechnicznej wybudowanej z rur HDPE o średnicy φ40 lub φ16 budowanych jako wiązki od 1 do 2 rur wraz z zastosowaniem studni kablowych
8 18-19 (betonowych) lub zasobników ziemnych (betonowych). Przewiduje się zastosowanie ciągów kanalizacji wykorzystujących standardowe rury HDPE mm. W warstwie szkieletowej (główny kabel szkieletowy oraz ring szkieletowy) należy zastosować dwie rury rurociągu kablowego ( mm), natomiast w warstwie dystrybucyjnej jedną rurę rurociągu kablowego (1 x HDPE mm). Podczas budowy rurociągów kablowych wszystkie przejścia przez skrzyżowania ulic należy bezwzględnie uzbrajać rurą osłonową grubościenną np. HDPE φ110/6,3. Do budowy sieci kabli światłowodowych należy zastosować tradycyjne kable światłowodowe z włóknami jednomodowymi, zgodnymi ze standardem o pojemności odpowiednio: 192 włókien dla kabla światłowodowego stanowiącego główny kabel szkieletowy w relacji węzeł główny sieci (istniejący węzeł zlokalizowany w miejscowości Otomin) - złącze rozgałęźne szkieletowe (w miejscowości Kolbudy); 96 włókien dla kabla światłowodowego tworzącego ring szkieletowy łączącego węzły szkieletowo-dystrybucyjne; 24 włókien dla kabla światłowodowego w warstwie dystrybucyjnej w relacjach od złączy rozgałęźnych dystrybucyjnych do węzłów dystrybucyjnych. 1.5 Cechy obiektu dotyczące rozwiązań budowlano-konstrukcyjnych i wskaźników ekonomicznych Wymagania dotyczące pasywnej sieci światłowodowej. Realizacja niniejszego przedsięwzięcia w zakresie budowy światłowodowej sieci pasywnej obejmuje prace projektowe i prace wykonawcze dotyczące budowy nowych kabli światłowodowych w rurociągach teletechnicznych. Przewiduje się zastosowanie ciągów kanalizacji wykorzystujących standardowe rury HDPE mm. W warstwie szkieletowej (główny kabel szkieletowy oraz ring szkieletowy) należy zastosować dwie rury rurociągu kablowego ( mm), natomiast w warstwie dystrybucyjnej jedną rurę rurociągu kablowego (1 x HDPE mm). Do budowy sieci kabli światłowodowych należy zastosować tradycyjne kable światłowodowe z włóknami jednomodowymi, zgodnymi ze standardem o pojemności odpowiednio: 8 tradycyjnych (betonowych) lub zasobników ziemnych (betonowych). Przewiduje się zastosowanie ciągów kanalizacji wykorzystujących rurkę o średnicy 16mm. W warstwie szkieletowej (główny kabel szkieletowy oraz ring szkieletowy) należy zastosować dwie rury rurociągu kablowego ( mm). Podczas budowy rurociągów kablowych wszystkie przejścia przez skrzyżowania ulic należy bezwzględnie uzbrajać rurą osłonową grubościenną np. HDPE φ110/6,3. Do budowy sieci kabli światłowodowych należy zastosować kable światłowodowe z włóknami jednomodowymi, zgodnymi ze standardem o pojemności odpowiednio: 144 włókien dla kabla światłowodowego stanowiącego główny kabel szkieletowy w relacji węzeł główny sieci (istniejący węzeł zlokalizowany w miejscowości Otomin) - złącze rozgałęźne szkieletowe (w miejscowości Kolbudy); 72 włókien dla kabla światłowodowego tworzącego ring szkieletowy łączącego węzły szkieletowo-dystrybucyjne; 1.5 Cechy obiektu dotyczące rozwiązań budowlano-konstrukcyjnych i wskaźników ekonomicznych Wymagania dotyczące pasywnej sieci światłowodowej. Realizacja niniejszego przedsięwzięcia w zakresie budowy światłowodowej sieci pasywnej obejmuje prace projektowe i prace wykonawcze dotyczące budowy nowych kabli światłowodowych w rurociągach teletechnicznych. Przewiduje się zastosowanie ciągów kanalizacji wykorzystujących wykorzystujących rurkę o średnicy 16mm. W warstwie szkieletowej (główny kabel szkieletowy oraz ring szkieletowy) należy zastosować dwie rury rurociągu kablowego ( mm). Do budowy sieci kabli światłowodowych należy zastosować tradycyjne kable światłowodowe z włóknami jednomodowymi, zgodnymi ze standardem o pojemności odpowiednio:
9 192 włókien dla kabla światłowodowego stanowiącego główny kabel szkieletowy w relacji węzeł główny sieci (istniejący węzeł zlokalizowany w miejscowości Otomin) - złącze rozgałęźne szkieletowe (w miejscowości Kolbudy); 96 włókien dla kabla światłowodowego tworzącego ring szkieletowy łączącego węzły szkieletowo-dystrybucyjne; 24 włókien dla kabla światłowodowego w warstwie dystrybucyjnej w relacjach od złączy rozgałęźnych dystrybucyjnych do węzłów dystrybucyjnych. Projektowany przebieg trasowy rurociągu i kabla światłowodowego w warstwie szkieletowej główny kabel szkieletowy - oznaczono na mapie stanowiącej Załącznik Nr 1 liniami niebieskimi. Projektowany przebieg trasowy rurociągu i kabla światłowodowego w warstwie szkieletowej ring szkieletowy - oznaczono na mapie stanowiącej Załącznik Nr 1 liniami czerwonymi. Projektowany przebieg trasowy rurociągu i kabla światłowodowego w warstwie dystrybucyjnej oznaczono na mapie stanowiącej Załącznik Nr 1 liniami różowymi. 144 włókien dla kabla światłowodowego stanowiącego główny kabel szkieletowy w relacji węzeł główny sieci (istniejący węzeł zlokalizowany w miejscowości Otomin) - złącze rozgałęźne szkieletowe (w miejscowości Kolbudy); 72 włókien dla kabla światłowodowego tworzącego ring szkieletowy łączącego węzły szkieletowo-dystrybucyjne; Projektowany przebieg trasowy rurociągu i kabla światłowodowego w warstwie szkieletowej główny kabel szkieletowy - oznaczono na mapie stanowiącej Załącznik Nr 1 liniami niebieskimi. Projektowany przebieg trasowy rurociągu i kabla światłowodowego w warstwie szkieletowej ring szkieletowy - oznaczono na mapie stanowiącej Załącznik Nr 1 liniami czerwonymi. Na mapie w Załączniku Nr 1 zaznaczono również miejscowości, w których znajdowały się będą węzły Wschodnio-Pomorskiej Sieci Szerokopasmowej (węzły szkieletowo-dystrybucyjne). Na mapie w Załączniku Nr 1 zaznaczono również miejscowości, w których znajdowały się będą węzły Wschodnio-Pomorskiej Sieci Szerokopasmowej (węzły szkieletowo-dystrybucyjne oraz dystrybucyjne oraz słupy strunobetonowe) Kable optotelekomunikacyjne. Zgodnie z założeniami technicznymi, zalecana linia optotelekomunikacyjna winna być: dielektryczna, zdolna do efektywnego i szybkiego zwiększenia przepustowości, podziemnie-kanałowa z odgałęzieniami do obiektów kubaturowych (zewnętrznych szaf teletechnicznych), w których zlokalizowane będą węzły szkieletowo-dystrybucyjne i dystrybucyjne szerokopasmowej sieci światłowodowej Montaż stacyjny Kable optotelekomunikacyjne. Zgodnie z założeniami technicznymi, zalecana linia optotelekomunikacyjna winna być: dielektryczna, zdolna do efektywnego i szybkiego zwiększenia przepustowości, podziemnie-kanałowa łącząca obiekty kubaturowe (nowoprojektowane zewnętrzne studnie kablowe), w których zlokalizowane będą węzły szkieletowo-dystrybucyjne Usunięto cały tekst Należy projektować zakończenia kablowe w zewnętrznych szafach teletechnicznych 19-to calowych o wysokości umożliwiającej zakończenie wymaganej w danej lokalizacji liczby włókien światłowodowych. 9

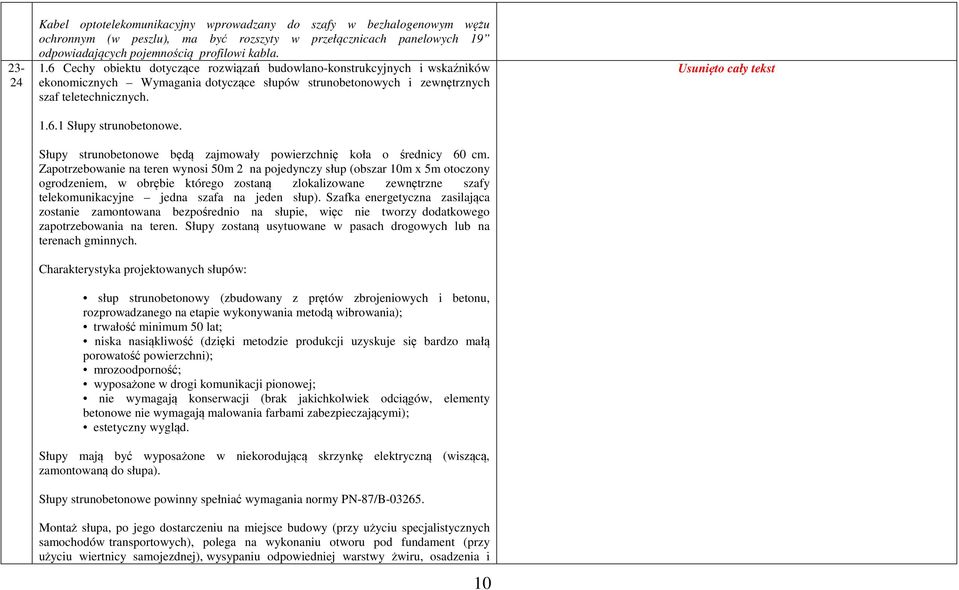

10 23-24 Kabel optotelekomunikacyjny wprowadzany do szafy w bezhalogenowym wężu ochronnym (w peszlu), ma być rozszyty w przełącznicach panelowych 19 odpowiadających pojemnością profilowi kabla. 1.6 Cechy obiektu dotyczące rozwiązań budowlano-konstrukcyjnych i wskaźników ekonomicznych Wymagania dotyczące słupów strunobetonowych i zewnętrznych szaf teletechnicznych Słupy strunobetonowe. Słupy strunobetonowe będą zajmowały powierzchnię koła o średnicy 60 cm. Zapotrzebowanie na teren wynosi 50m 2 na pojedynczy słup (obszar 10m x 5m otoczony ogrodzeniem, w obrębie którego zostaną zlokalizowane zewnętrzne szafy telekomunikacyjne jedna szafa na jeden słup). Szafka energetyczna zasilająca zostanie zamontowana bezpośrednio na słupie, więc nie tworzy dodatkowego zapotrzebowania na teren. Słupy zostaną usytuowane w pasach drogowych lub na terenach gminnych. Charakterystyka projektowanych słupów: słup strunobetonowy (zbudowany z prętów zbrojeniowych i betonu, rozprowadzanego na etapie wykonywania metodą wibrowania); trwałość minimum 50 lat; niska nasiąkliwość (dzięki metodzie produkcji uzyskuje się bardzo małą porowatość powierzchni); mrozoodporność; wyposażone w drogi komunikacji pionowej; nie wymagają konserwacji (brak jakichkolwiek odciągów, elementy betonowe nie wymagają malowania farbami zabezpieczającymi); estetyczny wygląd. Słupy mają być wyposażone w niekorodującą skrzynkę elektryczną (wiszącą, zamontowaną do słupa). Słupy strunobetonowe powinny spełniać wymagania normy PN-87/B Montaż słupa, po jego dostarczeniu na miejsce budowy (przy użyciu specjalistycznych samochodów transportowych), polega na wykonaniu otworu pod fundament (przy użyciu wiertnicy samojezdnej), wysypaniu odpowiedniej warstwy żwiru, osadzenia i 10 Usunięto cały tekst

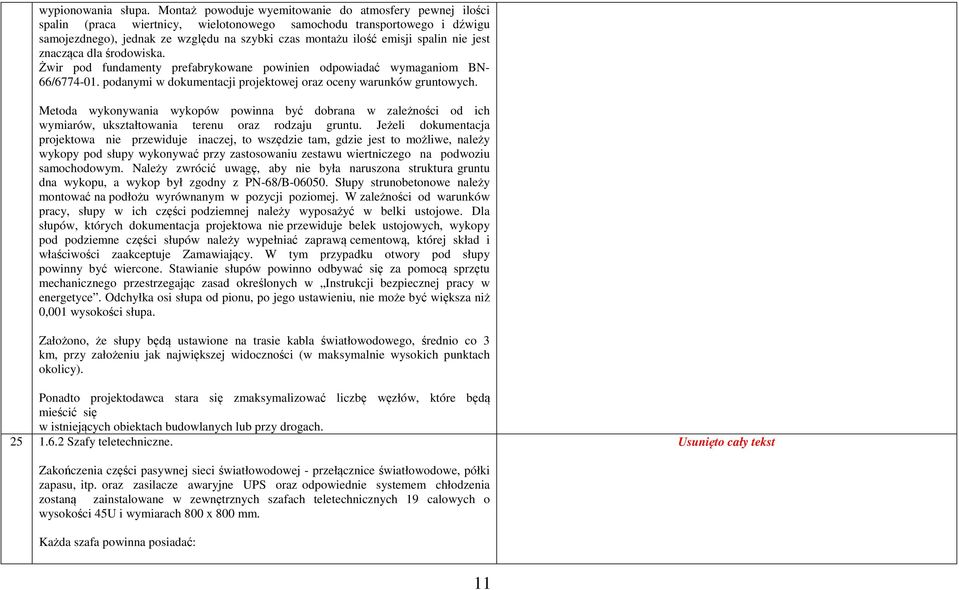

11 wypionowania słupa. Montaż powoduje wyemitowanie do atmosfery pewnej ilości spalin (praca wiertnicy, wielotonowego samochodu transportowego i dźwigu samojezdnego), jednak ze względu na szybki czas montażu ilość emisji spalin nie jest znacząca dla środowiska. Żwir pod fundamenty prefabrykowane powinien odpowiadać wymaganiom BN- 66/ podanymi w dokumentacji projektowej oraz oceny warunków gruntowych. Metoda wykonywania wykopów powinna być dobrana w zależności od ich wymiarów, ukształtowania terenu oraz rodzaju gruntu. Jeżeli dokumentacja projektowa nie przewiduje inaczej, to wszędzie tam, gdzie jest to możliwe, należy wykopy pod słupy wykonywać przy zastosowaniu zestawu wiertniczego na podwoziu samochodowym. Należy zwrócić uwagę, aby nie była naruszona struktura gruntu dna wykopu, a wykop był zgodny z PN-68/B Słupy strunobetonowe należy montować na podłożu wyrównanym w pozycji poziomej. W zależności od warunków pracy, słupy w ich części podziemnej należy wyposażyć w belki ustojowe. Dla słupów, których dokumentacja projektowa nie przewiduje belek ustojowych, wykopy pod podziemne części słupów należy wypełniać zaprawą cementową, której skład i właściwości zaakceptuje Zamawiający. W tym przypadku otwory pod słupy powinny być wiercone. Stawianie słupów powinno odbywać się za pomocą sprzętu mechanicznego przestrzegając zasad określonych w Instrukcji bezpiecznej pracy w energetyce. Odchyłka osi słupa od pionu, po jego ustawieniu, nie może być większa niż 0,001 wysokości słupa. Założono, że słupy będą ustawione na trasie kabla światłowodowego, średnio co 3 km, przy założeniu jak największej widoczności (w maksymalnie wysokich punktach okolicy). Ponadto projektodawca stara się zmaksymalizować liczbę węzłów, które będą mieścić się w istniejących obiektach budowlanych lub przy drogach Szafy teletechniczne. Usunięto cały tekst Zakończenia części pasywnej sieci światłowodowej - przełącznice światłowodowe, półki zapasu, itp. oraz zasilacze awaryjne UPS oraz odpowiednie systemem chłodzenia zostaną zainstalowane w zewnętrznych szafach teletechnicznych 19 calowych o wysokości 45U i wymiarach 800 x 800 mm. Każda szafa powinna posiadać: 11

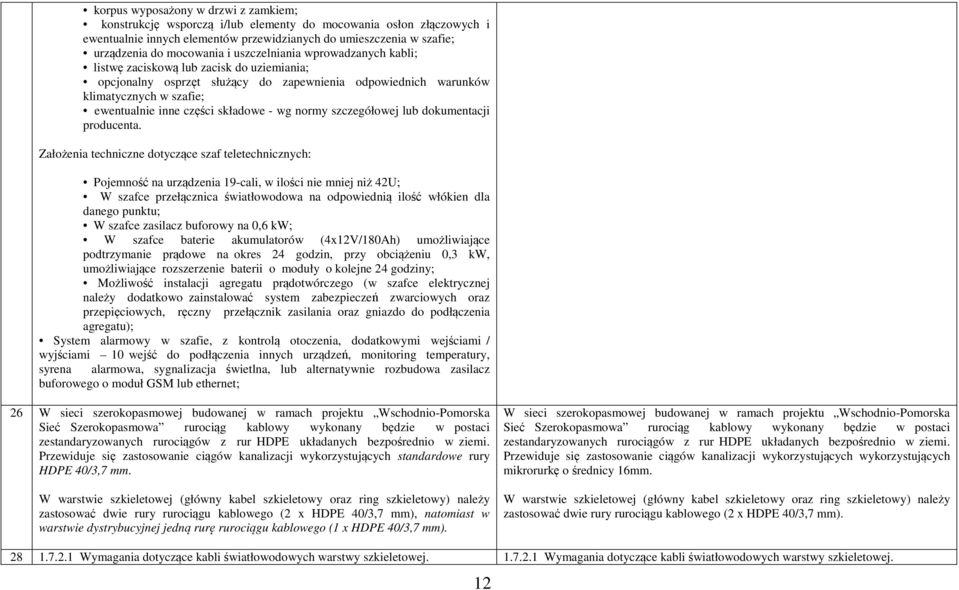

12 korpus wyposażony w drzwi z zamkiem; konstrukcję wsporczą i/lub elementy do mocowania osłon złączowych i ewentualnie innych elementów przewidzianych do umieszczenia w szafie; urządzenia do mocowania i uszczelniania wprowadzanych kabli; listwę zaciskową lub zacisk do uziemiania; opcjonalny osprzęt służący do zapewnienia odpowiednich warunków klimatycznych w szafie; ewentualnie inne części składowe - wg normy szczegółowej lub dokumentacji producenta. Założenia techniczne dotyczące szaf teletechnicznych: Pojemność na urządzenia 19-cali, w ilości nie mniej niż 42U; W szafce przełącznica światłowodowa na odpowiednią ilość włókien dla danego punktu; W szafce zasilacz buforowy na 0,6 kw; W szafce baterie akumulatorów (4x12V/180Ah) umożliwiające podtrzymanie prądowe na okres 24 godzin, przy obciążeniu 0,3 kw, umożliwiające rozszerzenie baterii o moduły o kolejne 24 godziny; Możliwość instalacji agregatu prądotwórczego (w szafce elektrycznej należy dodatkowo zainstalować system zabezpieczeń zwarciowych oraz przepięciowych, ręczny przełącznik zasilania oraz gniazdo do podłączenia agregatu); System alarmowy w szafie, z kontrolą otoczenia, dodatkowymi wejściami / wyjściami 10 wejść do podłączenia innych urządzeń, monitoring temperatury, syrena alarmowa, sygnalizacja świetlna, lub alternatywnie rozbudowa zasilacz buforowego o moduł GSM lub ethernet; 26 W sieci szerokopasmowej budowanej w ramach projektu Wschodnio-Pomorska Sieć Szerokopasmowa rurociąg kablowy wykonany będzie w postaci zestandaryzowanych rurociągów z rur HDPE układanych bezpośrednio w ziemi. Przewiduje się zastosowanie ciągów kanalizacji wykorzystujących standardowe rury HDPE mm. W warstwie szkieletowej (główny kabel szkieletowy oraz ring szkieletowy) należy zastosować dwie rury rurociągu kablowego ( mm), natomiast w warstwie dystrybucyjnej jedną rurę rurociągu kablowego (1 x HDPE mm). W sieci szerokopasmowej budowanej w ramach projektu Wschodnio-Pomorska Sieć Szerokopasmowa rurociąg kablowy wykonany będzie w postaci zestandaryzowanych rurociągów z rur HDPE układanych bezpośrednio w ziemi. Przewiduje się zastosowanie ciągów kanalizacji wykorzystujących wykorzystujących rurkę o średnicy 16mm. W warstwie szkieletowej (główny kabel szkieletowy oraz ring szkieletowy) należy zastosować dwie rury rurociągu kablowego ( mm) Wymagania dotyczące kabli światłowodowych warstwy szkieletowej Wymagania dotyczące kabli światłowodowych warstwy szkieletowej. 12

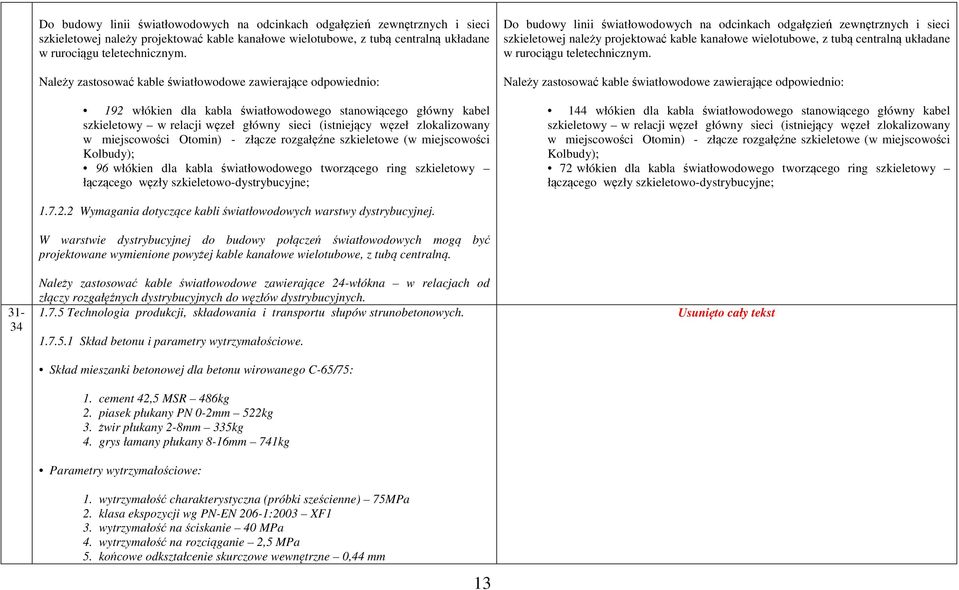

13 Do budowy linii światłowodowych na odcinkach odgałęzień zewnętrznych i sieci szkieletowej należy projektować kable kanałowe wielotubowe, z tubą centralną układane w rurociągu teletechnicznym. Należy zastosować kable światłowodowe zawierające odpowiednio: 192 włókien dla kabla światłowodowego stanowiącego główny kabel szkieletowy w relacji węzeł główny sieci (istniejący węzeł zlokalizowany w miejscowości Otomin) - złącze rozgałęźne szkieletowe (w miejscowości Kolbudy); 96 włókien dla kabla światłowodowego tworzącego ring szkieletowy łączącego węzły szkieletowo-dystrybucyjne; Do budowy linii światłowodowych na odcinkach odgałęzień zewnętrznych i sieci szkieletowej należy projektować kable kanałowe wielotubowe, z tubą centralną układane w rurociągu teletechnicznym. Należy zastosować kable światłowodowe zawierające odpowiednio: 144 włókien dla kabla światłowodowego stanowiącego główny kabel szkieletowy w relacji węzeł główny sieci (istniejący węzeł zlokalizowany w miejscowości Otomin) - złącze rozgałęźne szkieletowe (w miejscowości Kolbudy); 72 włókien dla kabla światłowodowego tworzącego ring szkieletowy łączącego węzły szkieletowo-dystrybucyjne; Wymagania dotyczące kabli światłowodowych warstwy dystrybucyjnej. W warstwie dystrybucyjnej do budowy połączeń światłowodowych mogą być projektowane wymienione powyżej kable kanałowe wielotubowe, z tubą centralną. Należy zastosować kable światłowodowe zawierające 24-włókna w relacjach od złączy rozgałęźnych dystrybucyjnych do węzłów dystrybucyjnych Technologia produkcji, składowania i transportu słupów strunobetonowych Skład betonu i parametry wytrzymałościowe. Skład mieszanki betonowej dla betonu wirowanego C-65/75: 1. cement 42,5 MSR 486kg 2. piasek płukany PN 0-2mm 522kg 3. żwir płukany 2-8mm 335kg 4. grys łamany płukany 8-16mm 741kg Parametry wytrzymałościowe: Usunięto cały tekst 1. wytrzymałość charakterystyczna (próbki sześcienne) 75MPa 2. klasa ekspozycji wg PN-EN 206-1:2003 XF1 3. wytrzymałość na ściskanie 40 MPa 4. wytrzymałość na rozciąganie 2,5 MPa 5. końcowe odkształcenie skurczowe wewnętrzne 0,44 mm 13
14 6. końcowe odkształcenie skurczowe zewnętrzne 0,28 mm Typ liny sprężającej: 1. lina sprężająca 12,5/1 o następujących parametrach: wytrzymałość drutów na rozciąganie 1770 N/mm 2 siła zrywająca linę 165 kn współczynnik sprężystości 195 kn/mm 2 relaksacja naprężeń mniejsza od 2% naciąg lin 135 kn na jedną linę Technika zakotwień lin sprężających. W pierścieniach łączących dwa segmenty masztu obwodowo wykonane są otwory stożkowe wg załączonego schematu; W otworach stożkowych kotwi się liny sprężające za pomocą stożków kotwiących o wytrzymałości gwarantowanej 140 kn; Dodatkowo połączenie kołnierzowe wzmacnia się kotwami w takiej samej ilości co lin sprężających, pomiędzy nimi Ochrona przed korozją. Ochronę przed korozją uzyskuje się poprzez: 1. ocynkowanie pierścienia powłoką grubości nie mniejszej niż 100 metra, 2. zakotwienia wypełnia się środkiem na bazie żywicy epoksydowej i piasku kwarcowego. 3. dodatkowo powierzchnię po ocynkowaniu pokrywa się farbą nawierzchniową antykorozyjną Zbrojenie podłużne (dodatkowe). zbrojenie podłużne wykonuje się ze stali BST500 o następujących parametrach: 1. granica plastyczności 500 MPa 2. wytrzymałość na rozciąganie 550 MPa 3. wydłużenie względne A10 większe od 10%, 14

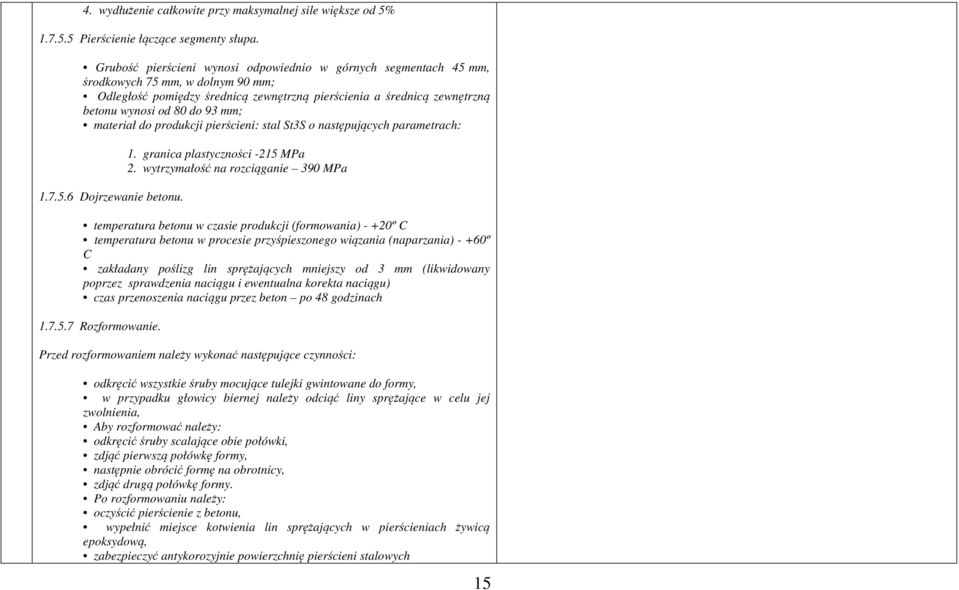

15 4. wydłużenie całkowite przy maksymalnej sile większe od 5% Pierścienie łączące segmenty słupa. Grubość pierścieni wynosi odpowiednio w górnych segmentach 45 mm, środkowych 75 mm, w dolnym 90 mm; Odległość pomiędzy średnicą zewnętrzną pierścienia a średnicą zewnętrzną betonu wynosi od 80 do 93 mm; materiał do produkcji pierścieni: stal St3S o następujących parametrach: Dojrzewanie betonu. 1. granica plastyczności -215 MPa 2. wytrzymałość na rozciąganie 390 MPa temperatura betonu w czasie produkcji (formowania) - +20º C temperatura betonu w procesie przyśpieszonego wiązania (naparzania) - +60º C zakładany poślizg lin sprężających mniejszy od 3 mm (likwidowany poprzez sprawdzenia naciągu i ewentualna korekta naciągu) czas przenoszenia naciągu przez beton po 48 godzinach Rozformowanie. Przed rozformowaniem należy wykonać następujące czynności: odkręcić wszystkie śruby mocujące tulejki gwintowane do formy, w przypadku głowicy biernej należy odciąć liny sprężające w celu jej zwolnienia, Aby rozformować należy: odkręcić śruby scalające obie połówki, zdjąć pierwszą połówkę formy, następnie obrócić formę na obrotnicy, zdjąć drugą połówkę formy. Po rozformowaniu należy: oczyścić pierścienie z betonu, wypełnić miejsce kotwienia lin sprężających w pierścieniach żywicą epoksydową, zabezpieczyć antykorozyjnie powierzchnię pierścieni stalowych 15

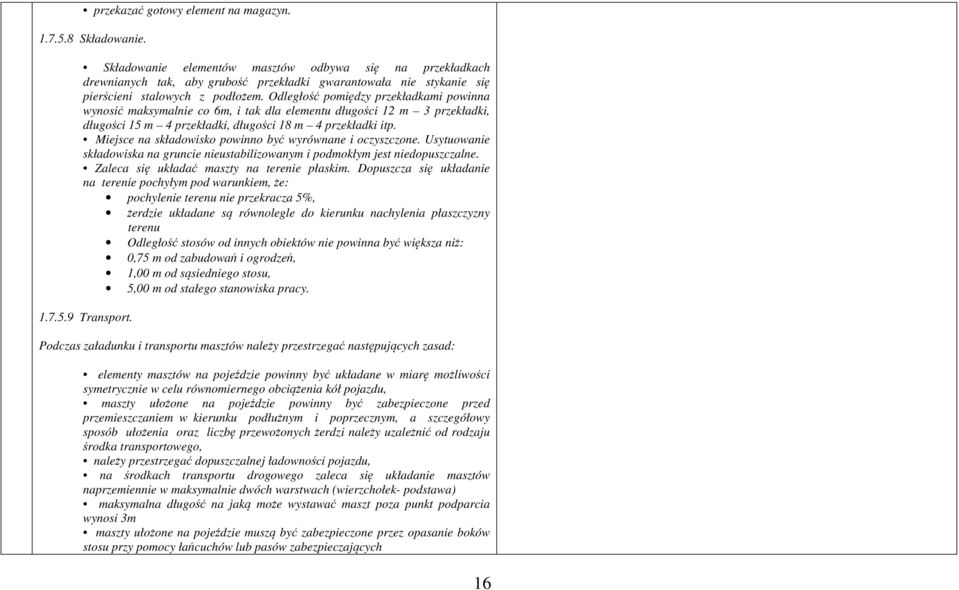

16 przekazać gotowy element na magazyn Składowanie. Składowanie elementów masztów odbywa się na przekładkach drewnianych tak, aby grubość przekładki gwarantowała nie stykanie się pierścieni stalowych z podłożem. Odległość pomiędzy przekładkami powinna wynosić maksymalnie co 6m, i tak dla elementu długości 12 m 3 przekładki, długości 15 m 4 przekładki, długości 18 m 4 przekładki itp. Miejsce na składowisko powinno być wyrównane i oczyszczone. Usytuowanie składowiska na gruncie nieustabilizowanym i podmokłym jest niedopuszczalne. Zaleca się układać maszty na terenie płaskim. Dopuszcza się układanie na terenie pochyłym pod warunkiem, że: pochylenie terenu nie przekracza 5%, żerdzie układane są równolegle do kierunku nachylenia płaszczyzny terenu Odległość stosów od innych obiektów nie powinna być większa niż: 0,75 m od zabudowań i ogrodzeń, 1,00 m od sąsiedniego stosu, 5,00 m od stałego stanowiska pracy Transport. Podczas załadunku i transportu masztów należy przestrzegać następujących zasad: elementy masztów na pojeździe powinny być układane w miarę możliwości symetrycznie w celu równomiernego obciążenia kół pojazdu, maszty ułożone na pojeździe powinny być zabezpieczone przed przemieszczaniem w kierunku podłużnym i poprzecznym, a szczegółowy sposób ułożenia oraz liczbę przewożonych żerdzi należy uzależnić od rodzaju środka transportowego, należy przestrzegać dopuszczalnej ładowności pojazdu, na środkach transportu drogowego zaleca się układanie masztów naprzemiennie w maksymalnie dwóch warstwach (wierzchołek- podstawa) maksymalna długość na jaką może wystawać maszt poza punkt podparcia wynosi 3m maszty ułożone na pojeździe muszą być zabezpieczone przez opasanie boków stosu przy pomocy łańcuchów lub pasów zabezpieczających 16

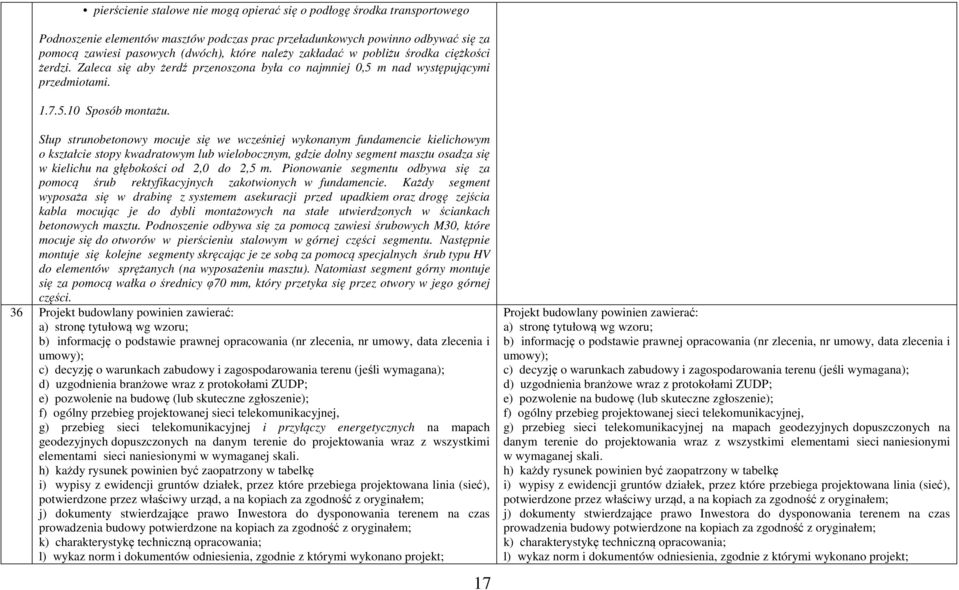

17 pierścienie stalowe nie mogą opierać się o podłogę środka transportowego Podnoszenie elementów masztów podczas prac przeładunkowych powinno odbywać się za pomocą zawiesi pasowych (dwóch), które należy zakładać w pobliżu środka ciężkości żerdzi. Zaleca się aby żerdź przenoszona była co najmniej 0,5 m nad występującymi przedmiotami Sposób montażu. Słup strunobetonowy mocuje się we wcześniej wykonanym fundamencie kielichowym o kształcie stopy kwadratowym lub wielobocznym, gdzie dolny segment masztu osadza się w kielichu na głębokości od 2,0 do 2,5 m. Pionowanie segmentu odbywa się za pomocą śrub rektyfikacyjnych zakotwionych w fundamencie. Każdy segment wyposaża się w drabinę z systemem asekuracji przed upadkiem oraz drogę zejścia kabla mocując je do dybli montażowych na stałe utwierdzonych w ściankach betonowych masztu. Podnoszenie odbywa się za pomocą zawiesi śrubowych M30, które mocuje się do otworów w pierścieniu stalowym w górnej części segmentu. Następnie montuje się kolejne segmenty skręcając je ze sobą za pomocą specjalnych śrub typu HV do elementów sprężanych (na wyposażeniu masztu). Natomiast segment górny montuje się za pomocą wałka o średnicy φ70 mm, który przetyka się przez otwory w jego górnej części. 36 Projekt budowlany powinien zawierać: a) stronę tytułową wg wzoru; b) informację o podstawie prawnej opracowania (nr zlecenia, nr umowy, data zlecenia i umowy); c) decyzję o warunkach zabudowy i zagospodarowania terenu (jeśli wymagana); d) uzgodnienia branżowe wraz z protokołami ZUDP; e) pozwolenie na budowę (lub skuteczne zgłoszenie); f) ogólny przebieg projektowanej sieci telekomunikacyjnej, g) przebieg sieci telekomunikacyjnej i przyłączy energetycznych na mapach geodezyjnych dopuszczonych na danym terenie do projektowania wraz z wszystkimi elementami sieci naniesionymi w wymaganej skali. h) każdy rysunek powinien być zaopatrzony w tabelkę i) wypisy z ewidencji gruntów działek, przez które przebiega projektowana linia (sieć), potwierdzone przez właściwy urząd, a na kopiach za zgodność z oryginałem; j) dokumenty stwierdzające prawo Inwestora do dysponowania terenem na czas prowadzenia budowy potwierdzone na kopiach za zgodność z oryginałem; k) charakterystykę techniczną opracowania; l) wykaz norm i dokumentów odniesienia, zgodnie z którymi wykonano projekt; 17 Projekt budowlany powinien zawierać: a) stronę tytułową wg wzoru; b) informację o podstawie prawnej opracowania (nr zlecenia, nr umowy, data zlecenia i umowy); c) decyzję o warunkach zabudowy i zagospodarowania terenu (jeśli wymagana); d) uzgodnienia branżowe wraz z protokołami ZUDP; e) pozwolenie na budowę (lub skuteczne zgłoszenie); f) ogólny przebieg projektowanej sieci telekomunikacyjnej, g) przebieg sieci telekomunikacyjnej na mapach geodezyjnych dopuszczonych na danym terenie do projektowania wraz z wszystkimi elementami sieci naniesionymi w wymaganej skali. h) każdy rysunek powinien być zaopatrzony w tabelkę i) wypisy z ewidencji gruntów działek, przez które przebiega projektowana linia (sieć), potwierdzone przez właściwy urząd, a na kopiach za zgodność z oryginałem; j) dokumenty stwierdzające prawo Inwestora do dysponowania terenem na czas prowadzenia budowy potwierdzone na kopiach za zgodność z oryginałem; k) charakterystykę techniczną opracowania; l) wykaz norm i dokumentów odniesienia, zgodnie z którymi wykonano projekt;
18 m) symbolikę i oznaczenia wykorzystane w projekcie budowlanym; n) spis rysunków i schematów zawartych w projekcie budowlanym; o) uwagi końcowe. 37 Nazwa zadania podana w tytule powinna być zgodna z zapisem w umowie. Projekt wykonawczy (lub poszczególne jego części zależnie od zakresu zadania) powinien zawierać: m) symbolikę i oznaczenia wykorzystane w projekcie budowlanym; n) spis rysunków i schematów zawartych w projekcie budowlanym; o) uwagi końcowe. Nazwa zadania podana w tytule powinna być zgodna z zapisem w umowie. Projekt wykonawczy (lub poszczególne jego części zależnie od zakresu zadania) powinien zawierać: a) stronę tytułową wg wzoru b) informację o podstawie prawnej opracowania (nr zlecenia, nr umowy, data zlecenia i umowy); c) rysunek ogólnego przebiegu projektowanej sieci telekomunikacyjnej; d) projekt sieci rurociągów kablowych; e) lokalizacje posadowienia szaf kablowych; f) projekt sieci światłowodowej; g) wydruk przedmiarów dla projektowanego zakresu wraz z wersją elektroniczną w programie Zuzia; h) charakterystykę techniczną opracowania; i) wykaz norm i dokumentów odniesienia, zgodnie z którymi wykonano projekt; j) symbolikę i oznaczenia wykorzystane w projekcie; k) spis wykonanych rysunków i schematów; l) tabele z danymi projektowymi; m) uwagi końcowe. Niezbędne jest również naniesienie na mapę: a) lokalizacji studni kablowych; b) wszystkich rur ochronnych (obiektowych) przez podanie ich liczby, typu i długości; c) lokalizacji zasobników i zapasów kabla światłowodowego; d) lokalizacji złączy (należy podać numer złącza i jego typ); e) długości trasowej i optycznej w miejscach charakterystycznych (szafy kablowe, studnie, złącza, zapasy, przejście przez rzeki, drogi); f) lokalizacji szaf kablowych i słupów wraz z opisem; g) przebiegu przyłączy energetycznych dla szaf kablowych. Schemat rozwinięty rurociągów kablowych. Schemat rozwinięty kanalizacji kablowej należy wykonać w programie AutoCad lub kompatybilnym. Format schematów: A3 lub większy (wg ISO), złożony do A4. Schemat powinien pozwolić prześledzić trasę kabla światłowodowego łączącego 18 a) stronę tytułową wg wzoru b) informację o podstawie prawnej opracowania (nr zlecenia, nr umowy, data zlecenia i umowy); c) rysunek ogólnego przebiegu projektowanej sieci telekomunikacyjnej; d) projekt sieci rurociągów kablowych; e) projekt sieci światłowodowej; f) wydruk przedmiarów dla projektowanego zakresu wraz z wersją elektroniczną w programie Zuzia; g) charakterystykę techniczną opracowania; h) wykaz norm i dokumentów odniesienia, zgodnie z którymi wykonano projekt; i) symbolikę i oznaczenia wykorzystane w projekcie; j) spis wykonanych rysunków i schematów; k) tabele z danymi projektowymi; l) uwagi końcowe. Niezbędne jest również naniesienie na mapę: a) lokalizacji studni kablowych; b) wszystkich rur ochronnych (obiektowych) przez podanie ich liczby, typu i długości; c) lokalizacji zasobników i zapasów kabla światłowodowego; d) lokalizacji złączy (należy podać numer złącza i jego typ); e) długości trasowej i optycznej w miejscach charakterystycznych (studnie, złącza, zapasy, przejście przez rzeki, drogi); Schemat rozwinięty rurociągów kablowych. Schemat rozwinięty kanalizacji kablowej należy wykonać w programie AutoCad lub kompatybilnym. Format schematów: A3 lub większy (wg ISO), złożony do A4. Schemat powinien pozwolić prześledzić trasę kabla światłowodowego łączącego poszczególne warstwy sieci światłowodowej. Na schemacie koniecznie należy przedstawić:

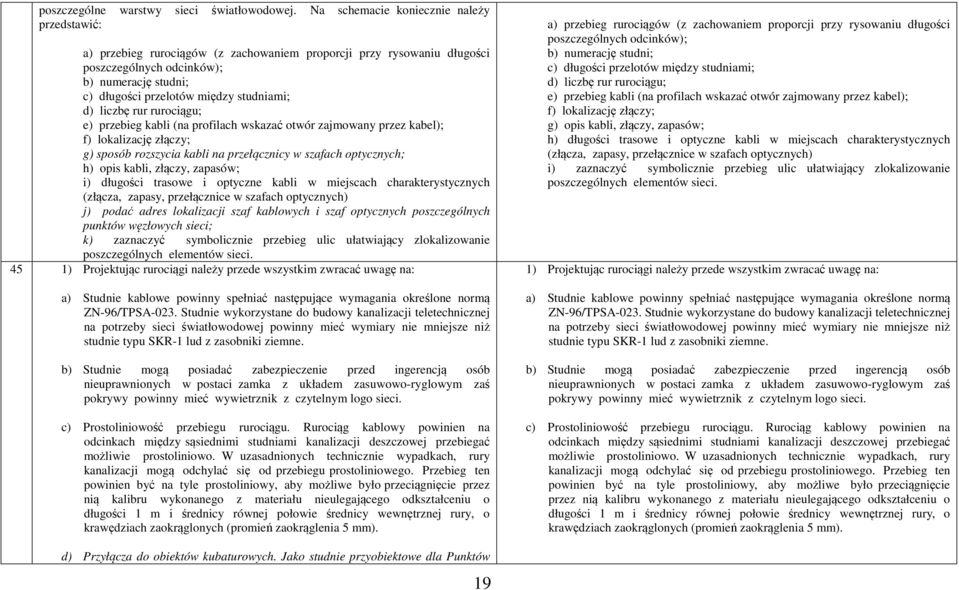

19 poszczególne warstwy sieci światłowodowej. Na schemacie koniecznie należy przedstawić: a) przebieg rurociągów (z zachowaniem proporcji przy rysowaniu długości poszczególnych odcinków); b) numerację studni; c) długości przelotów między studniami; d) liczbę rur rurociągu; e) przebieg kabli (na profilach wskazać otwór zajmowany przez kabel); f) lokalizację złączy; g) sposób rozszycia kabli na przełącznicy w szafach optycznych; h) opis kabli, złączy, zapasów; i) długości trasowe i optyczne kabli w miejscach charakterystycznych (złącza, zapasy, przełącznice w szafach optycznych) j) podać adres lokalizacji szaf kablowych i szaf optycznych poszczególnych punktów węzłowych sieci; k) zaznaczyć symbolicznie przebieg ulic ułatwiający zlokalizowanie poszczególnych elementów sieci. 45 1) Projektując rurociągi należy przede wszystkim zwracać uwagę na: a) Studnie kablowe powinny spełniać następujące wymagania określone normą ZN-96/TPSA-023. Studnie wykorzystane do budowy kanalizacji teletechnicznej na potrzeby sieci światłowodowej powinny mieć wymiary nie mniejsze niż studnie typu SKR-1 lud z zasobniki ziemne. b) Studnie mogą posiadać zabezpieczenie przed ingerencją osób nieuprawnionych w postaci zamka z układem zasuwowo-ryglowym zaś pokrywy powinny mieć wywietrznik z czytelnym logo sieci. c) Prostoliniowość przebiegu rurociągu. Rurociąg kablowy powinien na odcinkach między sąsiednimi studniami kanalizacji deszczowej przebiegać możliwie prostoliniowo. W uzasadnionych technicznie wypadkach, rury kanalizacji mogą odchylać się od przebiegu prostoliniowego. Przebieg ten powinien być na tyle prostoliniowy, aby możliwe było przeciągnięcie przez nią kalibru wykonanego z materiału nieulegającego odkształceniu o długości 1 m i średnicy równej połowie średnicy wewnętrznej rury, o krawędziach zaokrąglonych (promień zaokrąglenia 5 mm). a) przebieg rurociągów (z zachowaniem proporcji przy rysowaniu długości poszczególnych odcinków); b) numerację studni; c) długości przelotów między studniami; d) liczbę rur rurociągu; e) przebieg kabli (na profilach wskazać otwór zajmowany przez kabel); f) lokalizację złączy; g) opis kabli, złączy, zapasów; h) długości trasowe i optyczne kabli w miejscach charakterystycznych (złącza, zapasy, przełącznice w szafach optycznych) i) zaznaczyć symbolicznie przebieg ulic ułatwiający zlokalizowanie poszczególnych elementów sieci. 1) Projektując rurociągi należy przede wszystkim zwracać uwagę na: a) Studnie kablowe powinny spełniać następujące wymagania określone normą ZN-96/TPSA-023. Studnie wykorzystane do budowy kanalizacji teletechnicznej na potrzeby sieci światłowodowej powinny mieć wymiary nie mniejsze niż studnie typu SKR-1 lud z zasobniki ziemne. b) Studnie mogą posiadać zabezpieczenie przed ingerencją osób nieuprawnionych w postaci zamka z układem zasuwowo-ryglowym zaś pokrywy powinny mieć wywietrznik z czytelnym logo sieci. c) Prostoliniowość przebiegu rurociągu. Rurociąg kablowy powinien na odcinkach między sąsiednimi studniami kanalizacji deszczowej przebiegać możliwie prostoliniowo. W uzasadnionych technicznie wypadkach, rury kanalizacji mogą odchylać się od przebiegu prostoliniowego. Przebieg ten powinien być na tyle prostoliniowy, aby możliwe było przeciągnięcie przez nią kalibru wykonanego z materiału nieulegającego odkształceniu o długości 1 m i średnicy równej połowie średnicy wewnętrznej rury, o krawędziach zaokrąglonych (promień zaokrąglenia 5 mm). d) Przyłącza do obiektów kubaturowych. Jako studnie przyobiektowe dla Punktów 19
20 Dostępowych i Dystrybucyjnych Szerokopasmowej Sieci Światłowodowej należy stosować studnie typu SKR-1. Ze studni przyobiektowej należy wykonać przepusty rurowe do właściwego budynku(szafy). Przebieg trasowy w budynku zaczyna się od przekroczenia ściany zewnętrznej, które należy wykonać rurą typu HDPE. 53 Do niniejszego opracowania została dołączona mapa w formacie AutoCad, zawierająca położenie obiektów sieci (węzłów szkieletowo-dystrybucyjnych i dystrybucyjnych wraz ze słupami strunobetonowymi) oraz przebiegi planowanego do wybudowania rurociągu i kabli światłowodowych Inwentaryzacja lub dokumentacja obiektów budowlanych. Wszystkie węzły sieci powstaną w nowoprojektowanych zewnętrznych szafach teletechnicznych oraz słupach strunobetonowych. Do niniejszego opracowania została dołączona mapa w formacie AutoCad, zawierająca położenie obiektów sieci (węzłów szkieletowo-dystrybucyjnych) oraz przebiegi planowanego do wybudowania rurociągu i kabli światłowodowych. 4.7 Inwentaryzacja lub dokumentacja obiektów budowlanych. Wszystkie węzły sieci powstaną w nowoprojektowanych zewnętrznych studniach kablowych. 20
