1 Hoval Uno-3 Gazowo/olejowy niskotemperaturowy kocioł grzewczy Olejowa centrala grzewcza Hoval Uno-3 b-i Zakres mocy od 50 do 360 kw

2 Za oknem opadają cicho płatki śniegu. W domu połyskują bombki na choince, iskrzą świeczki, a najbardziej oczy dzieci oczekujących na prezenty. Przyjemne ciepło otula nas w tej świątecznej atmosferze jak gruby zimowy kożuch. Komfort ciepła w całym domu wytwarzanego oczywiście bardzo oszczędnie zapewnia Nam kocioł Hoval Uno-3.

3 Hoval Uno-3 i Uno-3 b-i: Więcej komfortu ciepła w domu wielorodzinnym przy trzykrotnie niższych kosztach. Ten, kto decyduje się na Hoval Uno-3, inwestuje w przyszłość, w kotłową technologię grzewczą, dzięki której instalacja nabiera pewności działania. Typoszereg Uno-3 spełnia najbardziej rygorystyczne normy, zarówno na polu ekonomicznym jak i ekologicznym. Gęsta paleta modeli w przedziale od 50 do 360 kw pozwala na wybór jednostki dokładnie dopasowanej do danego obiektu. W tym właśnie przedziale mocy Hoval posiada duże doświadczenie, a produkty charakteryzują się długą żywotnością i wysoką jakością. Oszczędność energii z Hoval Uno Oszczędność energii Oszczędność energii z Hoval Uno-3 (175) z Uno-3 (175) w litrach oleju w litrach oleju w porównaniu w porównaniu z nowym kotłem z 20-letnią niskotemperaturowym: instalacją grzewczą: ok litrów ok litrów Uno-3 utrzymuje niskie koszty eksploatacji i ogrzewania. To, jak ekonomicznie pracuje ogrzewanie, można udowodnić na podstawie sprawności znormalizowanej. Im bliżej wartości 100%, tym efektywniej można przemienić paliwo w ciepło grzewcze, co oczywiście skutkuje niskimi kosztami ogrzewania. Hoval Uno-3 osiąga sprawność znormalizowaną do 96%.Jest to możliwe dzięki opatentowanym przez Hoval termolitycznym powierzchniom grzewczym. Uno-3 zapewnia niską emisję zanieczyszczeń. Przy spalaniu nośników energii (paliw) wytwarzają się tlenki azotu (NOx), które przedostając się do warstwy ozonowej przyczyniają się do kwaśnych deszczy. Dzięki 3-ciągowej technologii prowadzenia spalin w kotle Uno-3, wytwarzanie tlenków azotu zostaje zredukowane do minimum. Zoptymalizowana geometria komory spalania jak i dokładne dopasowanie palnika, dodatkowo polepszają bilans ekologiczny i zapewniają najniższe wartości emisji we wszystkich trybach pracy. Uno-3 gwarantuje niskie koszty instalacji. Kocioł Uno-3 wyróżnia się dzięki swojej wąskiej konstrukcji i tym samym elastycznością przy wnoszeniu urządzenia. Jest to szczególna zaleta wtedy gdy kocioł jest transportowany po schodach czy przez wąskie korytarze. Kolejnym czynnikiem wyróżniającym, dzięki któremu oszczędzają Państwo przy instalacji czas i pieniądze, jest proste podłączenie hydrauliczne. Dzięki obszernemu płaszczowi wodnemu, opór hydrauliczny jest utrzymany na tak niskim poziomie, że można zrezygnować z pompy pierwotnej, która zapewnia minimalny przepływ wody a także można zrezygnować z utrzymywania wysokiej temperatury powrotu. Dodatkowym efektem jest oprócz niskich kosztów instalacji, także niskie zużycie prądu. Słońce i olej opałowy: perfekcyjna kombinacja dla ekonomicznego ogrzewania.hoval jako producent techniki systemowej stawia do Państwa dyspozycji sprawdzone rozwiązania na każdą potrzebę. Nowy regulator Hoval TopTronic T zapewnia optymalną współpracę kotła Uno-3 z instalacją solarną Hoval do podgrzewania wody i wspomagania ogrzewania.

4 Hoval Uno-3 z 3-ciągowym systemem spalinowym. Wyrafinowany technicznie, przekonujący jakością. Obudowa palnika (na życzenie). Do izolacji akustycznej i cieplnej. Dopasowany do wszystkich typów palników obecnych na rynku Przekrój kotła Hoval Uno-3 ( ). 3-ciągowy system spalania w Uno-3 (50-90 kw) z reflektorem komory spalania w 2 ciągu. 3-ciągowy system spalania w Uno-3 ( kw) z powierzchniami grzewczymi z systemem zagniatanych płomieniówek. Ekologiczne 3-ciągowe spalanie. Technika 3 ciągów skraca czas przebywania gazów spalonych w komorze spalania, w najgorętszej strefie. Dodatkowo dzięki niskiemu obciążeniu komory spalania kocioł Hoval Uno-3 osiąga w kombinacji z palnikiem o niskim NOx minimalną emisję tlenków azotu. W Hoval Uno-3 o mocach kw technika 3-ciągowa bazuje na pierwotnej zasadzie konstrukcji Hoval Mini-3. W kotłach Uno-3 o mocach kw powierzchnie grzewcze drugiego ciągu są wykonane z obustronnie zagniatanych rur-płomieniówek. Trzeci ciąg stanowią we wszystkich modelach kotła samoczyszczące termolityczne powierzchnie grzewcze.

5 Wysoce wydajna izolacja termiczna 130 mm 80 mm mata z wełny mineralnej pokryta włókniną z włókna szklanego jako otulina kotła. Maty pośrednie jako blokada konwekcji. 50 mm wełny mineralnej dodatkowo dla izolacji termicznej obudowy. Ściana frontowa oraz kolektor spalin w izolacji z 20 mm wełny mineralnej. Suchy kolektor spalin Niechłodzony wodą kolektor spalin oddala niebezpieczeństwo kondensacji i korozji. Powierzchnie temolityczne innowacja Hoval. Powierzchnie grzewcze są odpowiedzialne za przenoszenie ciepła ze spalania do wody grzewczej. Gromadzenie się sadzy na powierzchniach grzewczych ujemnie wpływa na przenoszenie ciepła. Skutek: wyraźnie wzrasta zużycie paliwa i emisja szkodliwych substancji. Jest to częsty problem przy konwencjonalnych powierzchniach grzewczych. Na termolitycznych powierzchniach grzewczych Uno-3 nie tworzy się warstwa sadzy, ponieważ przez specjalną konstrukcję wszelkie osady są natychmiast rozkładane termicznie. Dzięki temu samoczyszczącemu efektowi powierzchni grzewczych, Uno-3 osiąga wysoki stopień sprawności nawet po dłuższym czasie użytkowania. Termolityczne powierzchnie grzewcze Dobór dowolnego palnika z gwarancją Hoval. Zasadniczo wszystkie typy palników o niskim LOx pasują do kotła Hoval Uno-3. Obojętnie, czy jednostopniowe do kotłów od 50 do 62 kw, dwustopniowe czy modulowane o mocy od 75 kw. Modele przodujących dostawców palników zostały przetestowane przez Hoval i na podstawie wyników testów są polecane do zastosowania w Uno-3. Hoval przejmuje na siebie odpowiedzialność za prawidłową pracę kotła i regulatora. Rozwiązanie kompleksowe: Kompaktowa centrala grzewcza Uno-3 b-i (50-360). Hoval Uno-3 jest dostarczany we wszystkich przedziałach mocy od 50 do 360 kw także jako kompaktowe, gotowe do podłączenia centrale grzewcze. Uno-3 b-i zawiera kocioł, na życzenie z wbudowanym podgrzewaczem wody, palnik o niskim NOx, regulator TopTronic, a także podłączeniową armaturę hydrauliczną do kotła. Wszystkie te komponenty są technicznie do siebie dopasowane i gwarantują Państwu możliwie najwyższą ekonomikę pracy. Odpowiedzialność za dostawę, fachowe uruchomienie i serwis centrali grzewczej Uno-3b-i bierze na siebie wykwalifikowany serwis Hoval.

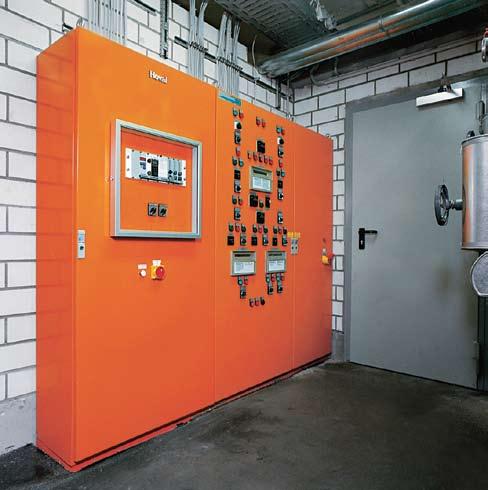

6 Spełnia najwyższe wymagania komfortu. Hoval TopTronic montowany z boku z prawej albo z lewej strony na optymalnej wysokości dla obsługi. Wysokiej jakości sterowanie dla zapewnienia komfortu ciepła i oszczędnej pracy. System regulacji Hoval TopTronic jest efektem wdrożenia nowoczesnej techniki komputerowej i długoletnich doświadczeń Hoval a w dziedzinie techniki regulacji ogrzewania pomieszczeń i przygotowania ciepłej wody. System regulacji Hoval przekonuje w szczególności poprzez nastawienie na użytkownika i prostą obsługę, także dla nie-fachowca. Praktyczne zastosowanie oraz możliwość nieograniczonej indywidualizacji, wraz z proponowanymi standardowymi programami, stawia rozwiązania proponowane przez Hoval na pierwszym miejscu. Możliwość rozbudowy regulacji Hoval TopTronic T. System komunikacji między poszczególnymi elementami systemu sterowania stwarza nieograniczone możliwości rozbudowy w zakresie regulacji systemów grzewczych, w oparciu o sterowniki TopTronic T jak również centrale sterownicze. Mogą być wbudowane bezpośrednio do kotła do 2 regulatorów (4 obiegi mieszające). Przy dużych instalacjach przy połączeniu do 5 regulatorów (10 obiegów mieszających), regulacja TopTronic daje się z łatwością wbudować także w osobne szafy sterownicze. Przy dużych instalacjach regulacja ogrzewania montowana jest w osobnych szafach sterowniczych. Podwójne drzwi przegubowe ułatwiają prace serwisowe. Hoval Uno-3 ułatwia prace serwisowe przy palniku, komorze spalania, dzięki drzwiom mocowanym na podwójnym przegubie. Dzięki temu rozwiązaniu można całkowicie otworzyć drzwi kotła nawet z palnikiem o długiej głowicy. W kilka sekund wolny jest dostęp zarówno do palnika jak i komory spalania czy płomieniówek. Dodatkową zaletą jest także to, że drzwi kotła mogą być otwierane na lewą lub prawą stronę.

7 Dane techniczne Hoval Uno-3 (50-90) Uno-3 b-i (palnik zintegrowany): Uno-3 z podgrzewaczem wody: Typ Poj. Szer. (mm) Gł. (mm) Wys. (mm)* Waga kg** głębokość Typ Szer. Gł. Wys. Waga Moc/kW Ciśnienie wodna (l) z pokrywą akustyczną (50) (50) (62) (62) (62) (80) (80) (90) (90) (90) Hoval Uno-3 ( ) Uno-3 b-i (palnik zintegrowany): Uno-3 z podgrzewaczem wody: Typ Poj. Szer. (mm) Gł. (mm) Wys. (mm)* Waga kg** głębokość Typ Szer. Gł. Wys. Waga Moc/kW Ciśnienie wodna (l) z pokrywą akustyczną (110) (110) (110) (125) (125) (125) (160) (160) /854 1 (160) /984 1 (190) (190) / Ciśnienie robocze 3/5 bar 2 Ciśnienie robocze 4/6 bar Hoval Uno-3 ( ) (190) / Uno-3 b-i (palnik zintegrowany): Uno-3 z podgrzewaczem wody: Typ Poj. Szer. (mm) Gł. (mm) Wys. (mm)* Waga kg** głębokość Typ Szer. Gł. Wys. Waga Moc/kW Ciśnienie wodna (l) z pokrywą akustyczną (220) bar (220) bar (220) (250) bar (250) bar (250) (280) bar (280) bar (280) (320) bar (360) bar *łącznie z panelem sterującym, **razem z obudową, bez wody Wydajność ciepłej wody EWE z Uno-3, zasilanie wężownicy 80 C Uno-3 /EWE Wydajność ciepłej wody Waga l/10 min l/h 2 l/h 2 Uno-3 z EWE Typ 45 C 45 C 60 C kg (50) (62) (62) (80) (90) (90) (110) (110) (125) (125) ciśnienie robocze 3/5 bar 2 ciśnienie robocze 4/6 bar * łącznie z panelem sterującym ** łącznie z obudową, bez wody Wydajność ciepłej wody EWE z Uno-3, zasilanie wężownicy 80 C Uno-3 /EWE Wydajność ciepłej wody Waga l/10 min l/h 2 l/h 2 Uno-3 z EWE Typ 45 C 45 C 60 C kg (160) /854 1 (160) /984 1 (190) / (190) / (220) / (220) / (250) / (250) / (280) / (280) / Zmiany zastrzeżone

8 Akcesoria, które mogą Państwo wybrać. Dodatkowe usługi, na których możecie polegać. Zdjęcie przekrojowe Hoval Uno-3 ( ) z nadbudowanym zasobnikiem ciepłej wody. Hoval CombiVal Hoval Modul-plus Nadbudowany na kotle podgrzewacz wody. Hoval Uno-3 może być dostarczony z nadbudowanym podgrzewaczem wody podwójnie emaliowanym o pojemnościach od 300 do 800 l. To odpowiada wydajności ciepłej wody dla 10 do 40 mieszkań. Zasobnik ten zapewnia Państwu, jako inwestorom, następujące korzyści: Podgrzewacz nie wymaga żadnej dodatkowej powierzchni i redukuje tym samym wymagane na niego miejsce. Dokładnie dopasowana do kotła wydajność ciepłej wody gwarantuje optymalny stopień sprawności i zapewnienia komfort ciepłej wody. Budowa kompaktowa redukuje straty postojowe. Dodatkowo wzrasta więc efektywność wykorzystania energii. Do wyboru także z podgrzewaczem wody stawianym obok kotła. Naturalnie kocioł Hoval Uno-3 może pracować z zasobnikiem stawianym obok kotła, jakim jest np. CombiVal, MultiVal na życzenie z jedno- lub dwustopniową grzałką elektryczną, albo Modul Plus o bardzo wysokiej wydajności c.w.u. Hoval Polska Sp. z o.o Poznań ul. Bałtycka 6 tel fax info@hoval.pl Serwis Hoval. Dla profesjonalnego uruchomienia, serwisu i usunięcia usterki, firma Hoval stoi do Państwa dyspozycji. W ten sposób zabezpieczacie Państwo swoją inwestycję w celu ekonomicznej i długotrwałej pracy instalacji. System wentylacji firmy Hoval. System wentylacji i klimatyzacji Hoval proponuje rozwiązania o niskich kosztach projektowania i instalacji, zapewniając świeże powietrze, ogrzewanie, chłodzenie, filtrację, rozprowadzanie powietrza. 8/2007 Wasz Projektant/ Instalator Odpowiedzialność za energię i środowisko.
