1 Wdrożenie cyfrowego systemu łączności trankingowej TETRA w ENERGA-OPERATOR Mirosław Zbrzeźniak Kierownik Projektu TETRA

2 GRUPA ENERGA WYTWARZANIE DYTRYBUCJA SPRZEDAŻ

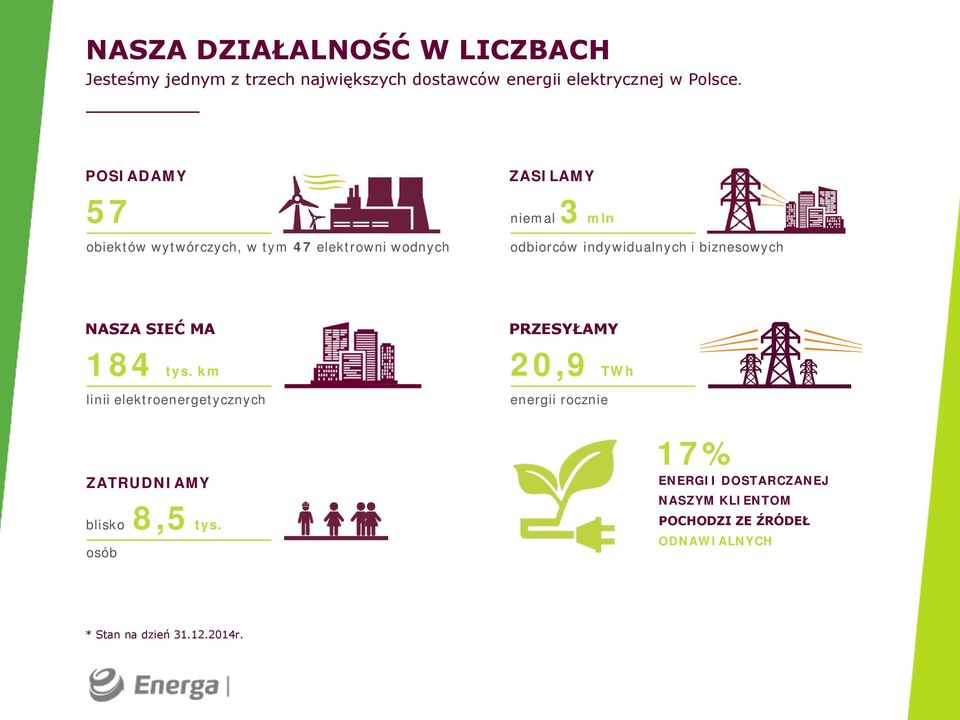

3 NASZA DZIAŁALNOŚĆ W LICZBACH Jesteśmy jednym z trzech największych dostawców energii elektrycznej w Polsce. POSIADAMY 57 obiektów wytwórczych, w tym 47 elektrowni wodnych ZASILAMY niemal 3 mln odbiorców indywidualnych i biznesowych NASZA SIEĆ MA 184 tys. km linii elektroenergetycznych ZATRUDNIAMY blisko 8,5 tys. osób PRZESYŁAMY 20,9 TWh energii rocznie 17% ENERGII DOSTARCZANEJ NASZYM KLIENTOM POCHODZI ZE ŹRÓDEŁ ODNAWIALNYCH * Stan na dzień r.

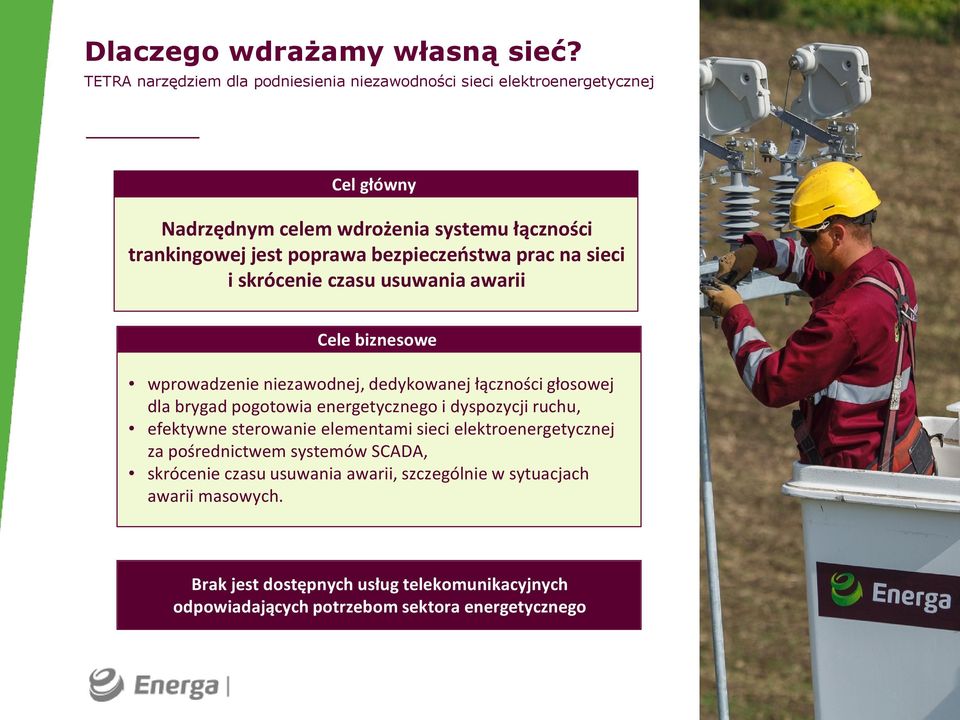

4 Dlaczego wdrażamy własną sieć? TETRA narzędziem dla podniesienia niezawodności sieci elektroenergetycznej Cel główny Nadrzędnym celem wdrożenia systemu łączności trankingowej jest poprawa bezpieczeństwa prac na sieci i skrócenie czasu usuwania awarii Cele biznesowe wprowadzenie niezawodnej, dedykowanej łączności głosowej dla brygad pogotowia energetycznego i dyspozycji ruchu, efektywne sterowanie elementami sieci elektroenergetycznej za pośrednictwem systemów SCADA, skrócenie czasu usuwania awarii, szczególnie w sytuacjach awarii masowych. Brak jest dostępnych usług telekomunikacyjnych odpowiadających potrzebom sektora energetycznego

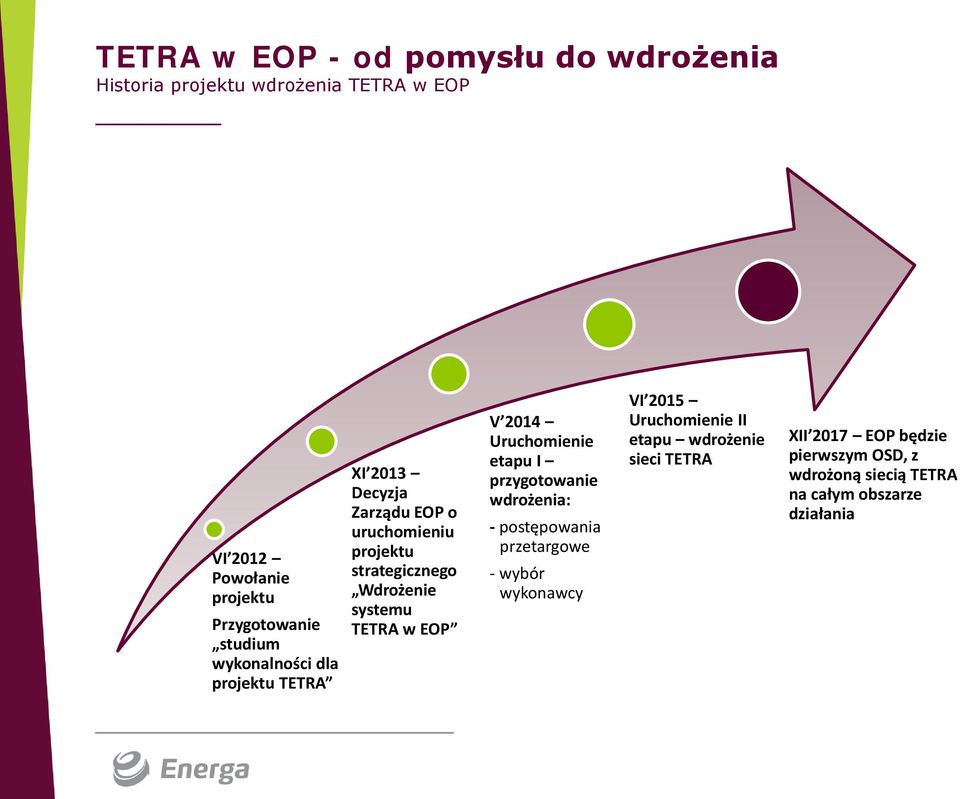

5 TETRA w EOP - od pomysłu do wdrożenia Historia projektu wdrożenia TETRA w EOP VI 2012 Powołanie projektu Przygotowanie studium wykonalności dla projektu TETRA XI 2013 Decyzja Zarządu EOP o uruchomieniu projektu strategicznego Wdrożenie systemu TETRA w EOP V 2014 Uruchomienie etapu I przygotowanie wdrożenia: - postępowania przetargowe - wybór wykonawcy VI 2015 Uruchomienie II etapu wdrożenie sieci TETRA XII 2017 EOP będzie pierwszym OSD, z wdrożoną siecią TETRA na całym obszarze działania

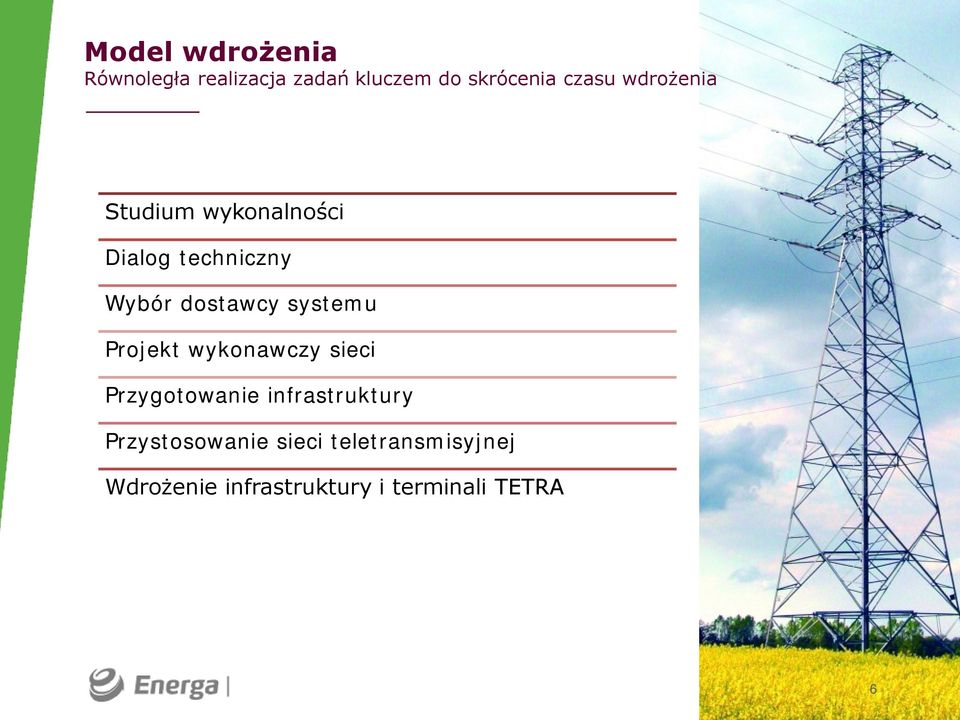

6 Model wdrożenia Równoległa realizacja zadań kluczem do skrócenia czasu wdrożenia Studium wykonalności Dialog techniczny Wybór dostawcy systemu Projekt wykonawczy sieci Przygotowanie infrastruktury Przystosowanie sieci teletransmisyjnej Wdrożenie infrastruktury i terminali TETRA 6

7 Wdrażany system EOP wybrała rozwiązanie Dimetra IP W samochodach pogotowia energetycznego zainstalowane zostaną radiotelefony MTM5400 z funkcją gateway/repeater Sieć TETRA to 138 stacji bazowych MTS4 obsługujących dwie nośne Elektromonterzy będą posługiwali się radiotelefonami MTP3550 7

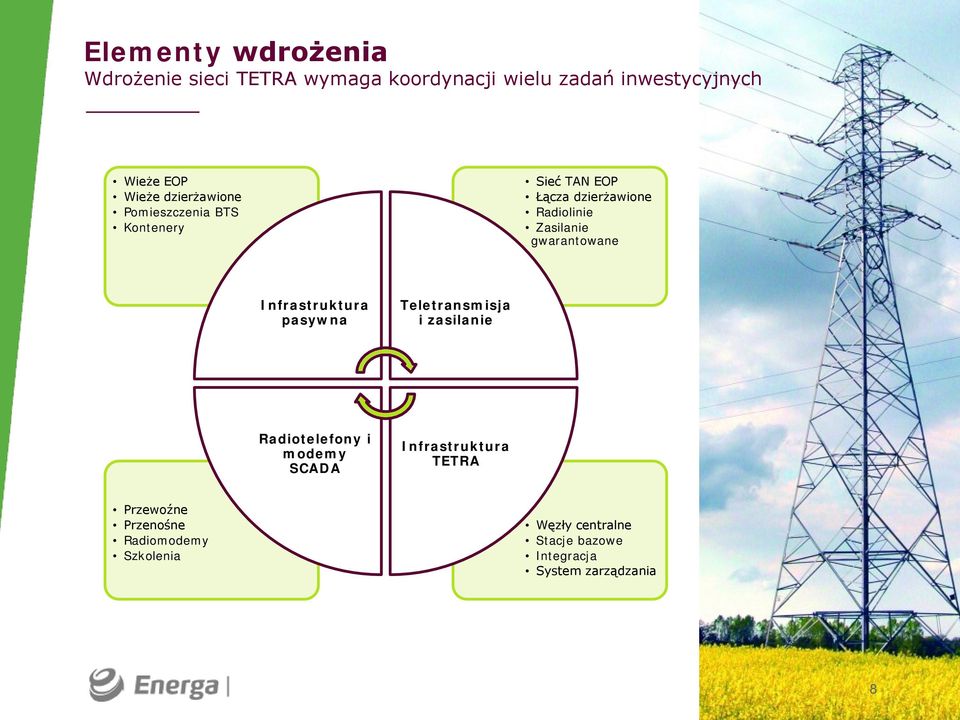

8 Elementy wdrożenia Wdrożenie sieci TETRA wymaga koordynacji wielu zadań inwestycyjnych Wieże EOP Wieże dzierżawione Pomieszczenia BTS Kontenery Sieć TAN EOP Łącza dzierżawione Radiolinie Zasilanie gwarantowane Infrastruktura pasywna Teletransmisja i zasilanie Radiotelefony i modemy SCADA Infrastruktura TETRA Przewoźne Przenośne Radiomodemy Szkolenia Węzły centralne Stacje bazowe Integracja System zarządzania 8

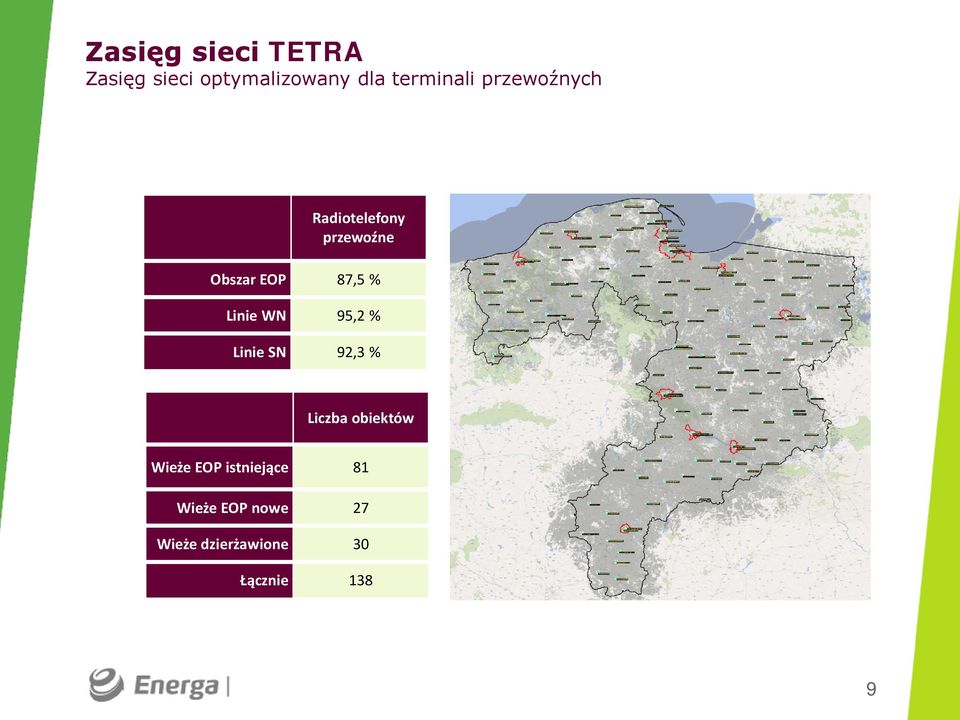

9 Zasięg sieci TETRA Zasięg sieci optymalizowany dla terminali przewoźnych Radiotelefony przewoźne Obszar EOP 87,5 % Linie WN 95,2 % Linie SN 92,3 % Liczba obiektów Wieże EOP istniejące 81 Wieże EOP nowe 27 Wieże dzierżawione 30 Łącznie 138 9

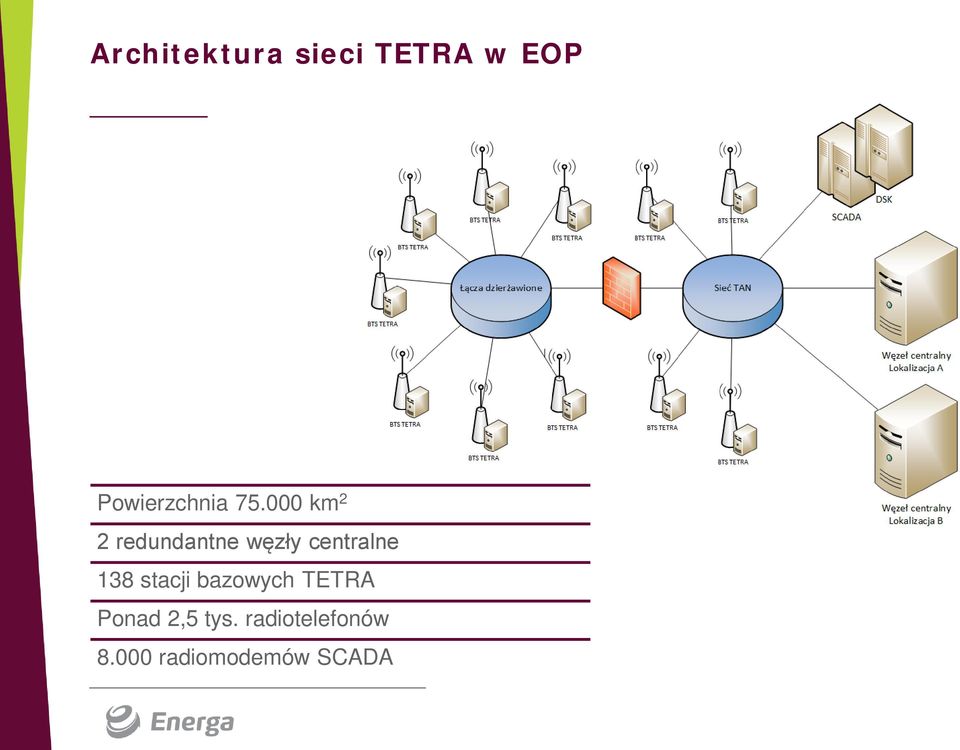

10 Architektura sieci TETRA w EOP Powierzchnia km 2 2 redundantne węzły centralne 138 stacji bazowych TETRA Ponad 2,5 tys. radiotelefonów radiomodemów SCADA

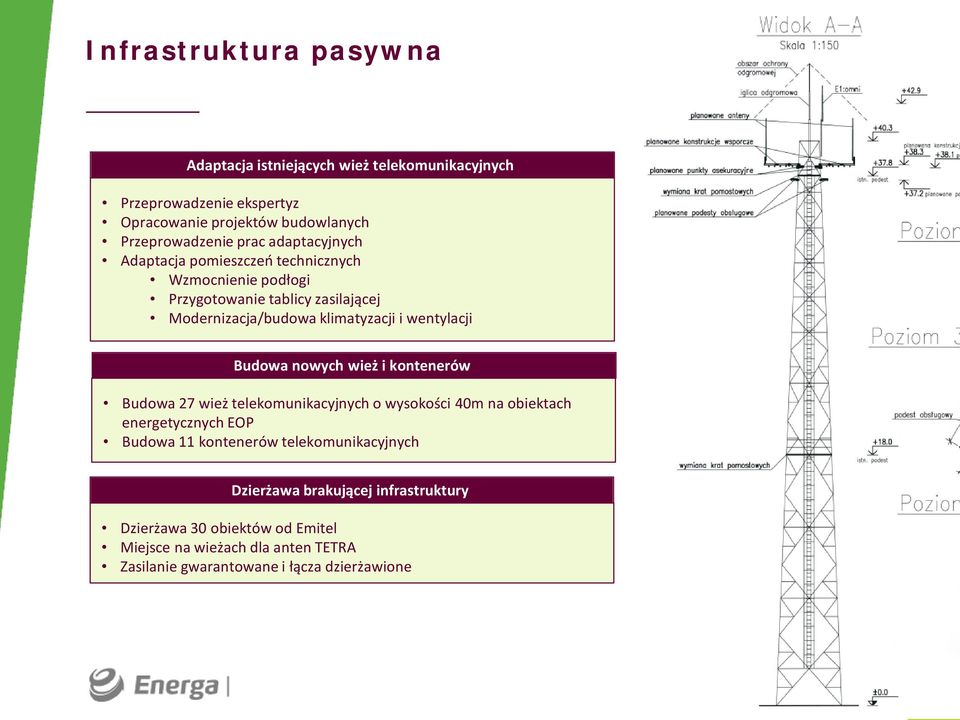

11 Infrastruktura pasywna Adaptacja istniejących wież telekomunikacyjnych Przeprowadzenie ekspertyz Opracowanie projektów budowlanych Przeprowadzenie prac adaptacyjnych Adaptacja pomieszczeń technicznych Wzmocnienie podłogi Przygotowanie tablicy zasilającej Modernizacja/budowa klimatyzacji i wentylacji Budowa nowych wież i kontenerów Budowa 27 wież telekomunikacyjnych o wysokości 40m na obiektach energetycznych EOP Budowa 11 kontenerów telekomunikacyjnych Dzierżawa brakującej infrastruktury Dzierżawa 30 obiektów od Emitel Miejsce na wieżach dla anten TETRA Zasilanie gwarantowane i łącza dzierżawione 11

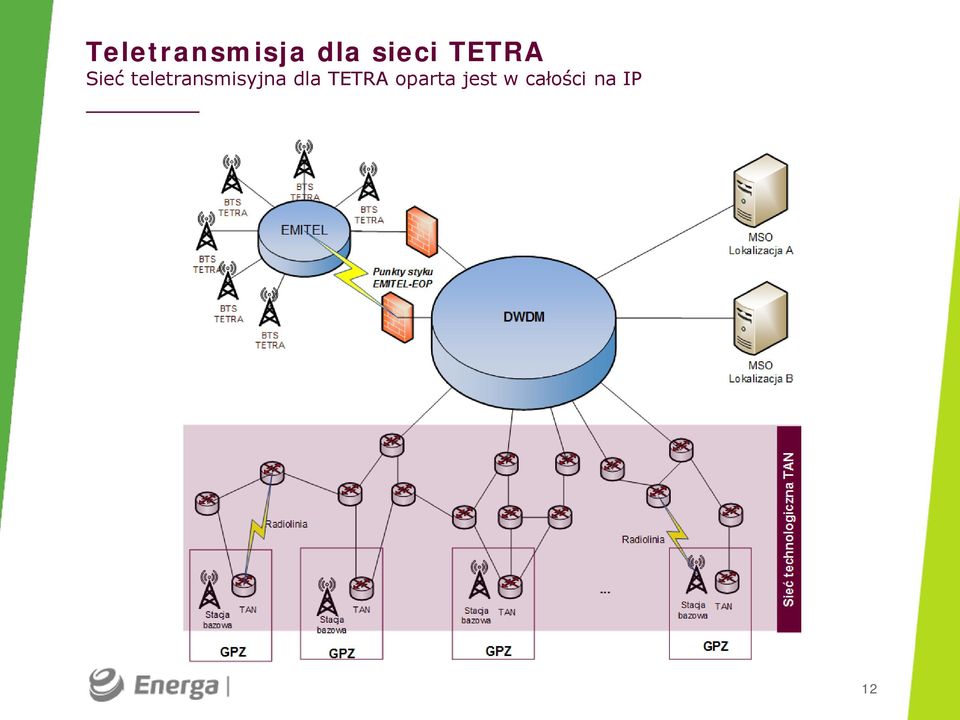

12 Teletransmisja dla sieci TETRA Sieć teletransmisyjna dla TETRA oparta jest w całości na IP 12

13 Zasilanie gwarantowane Stacje bazowe sieci TETRA będą zasilane z siłowni napięcia gwarantowanego z podtrzymaniem bateryjnym 36h Do każdej stacji bazowej będzie możliwość podłączenia generatora Siłownie będą objęte nadzorem z poziomu systemu zarządzania siecią 13

14 Integracja z systemami EOP SCADA Syndis Mikronika WindEx Elkomtech TETRA Dyspozytorski System Konsol DGT MCS IP System Zarządzania Centralna Dyspozycja Systemów EOP 14

15 Zarządzanie siecią TETRA Monitoring sieci TETRA w trybie 365/7/24 będzie realizowany w ramach Centrum Dyspozycji Systemów IT Energa-Operator infrastruktura TETRA zasilanie teletransmisja środowisko pracy łącza SCADA 15

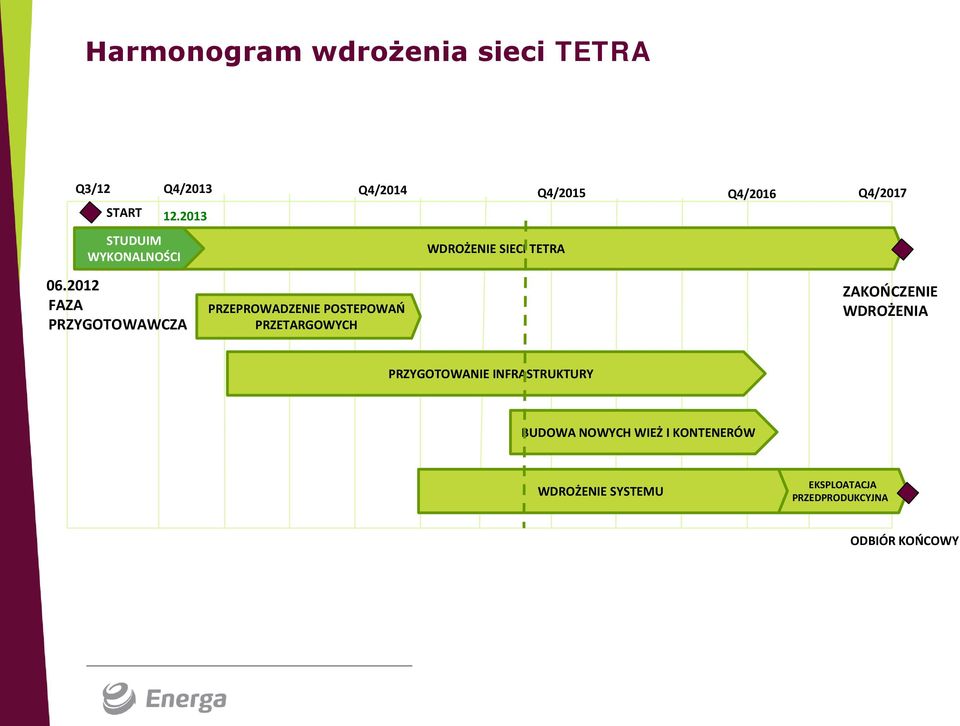

16 Harmonogram wdrożenia sieci TETRA Q3/12 Q4/2013 START start STUDUIM WYKONALNOŚCI FAZA PRZYGOTOWAWCZA PRZEPROWADZENIE POSTEPOWAŃ PRZETARGOWYCH Q4/2014 Q4/2015 Q4/2016 WDROŻENIE SIECI TETRA Q4/2017 ZAKOŃCZENIE WDROŻENIA PRZYGOTOWANIE INFRASTRUKTURY BUDOWA NOWYCH WIEŻ I KONTENERÓW WDROŻENIE SYSTEMU EKSPLOATACJA PRZEDPRODUKCYJNA ODBIÓR KOŃCOWY

17 Dziękuję za uwagę Mirosław Zbrzeźniak 17
