2 2 PPN i SSLK - wsparciem dla ograniczenia SAIDI w PGE Dystrybucja S.A. OŁD. Stanisław Płuciennik

3 3 Omawiana tematyka: - wykorzystanie istniejących technologii PPN w prowadzeniu prac sieciowych - PPN a SAIDI - wykorzystanie podnośnika do prac w technologii PPN na SN - opracowanie instrukcji i zasad realizacji prac w nowej technologii - organizacja szkolenia monterów i poleceniodawców

4 4 Omawiana tematyka cd - co to jest SSLK - dane techniczne SSLK - zastosowania SSLK - aspekty prawne związane ze stosowaniem SSLK

5 5 Wykorzystania istniejących technologii PPN w prowadzeniu prac sieciowych - PPN a SAIDI - PPN w spółkach dystrybucyjnych - Potrzeby sieciowe związane z pracami inwestycyjnymi - Wdrożenie prac w technologii PPN na sieciach napowietrznych SN w Oddziale Łódź

6 6 Ocena zasadności wdrożenia i rozwoju prac pod napięciem w sieciach napowietrznych SN dane wg ENERGA Operator S.A.

7 7 Pytanie zasadnicze: Czy Spółki Dystrybucyjne powinny stosować/rozwijać technologię prac pod napięciem w sieci napowietrznej SN?

8 8 KOSZTY-EFEKTYWNOŚĆ-OPŁACALNOŚĆ 1. Czy prace pod napięciem są droższe od prac z wyłączeniem? 2. Jaka jest efektywność inwestowania w technologię PPN w sieci napowietrznej SN w zakresie ograniczania wskaźnika SAIDI? 3. Czy wdrożenie PPN jest opłacalne?

9 9 Czy PPN są droższe od prac z wyłączeniem? Grupy prac Prace wykonane w technologii PPN SN Ilość prac Koszt prac Średni koszt na 1 pracę Prace wykonane z wyłączeniem urządzeń SN Ilość prac Koszt prac Średni koszt na 1 pracę szt. zł. zł/szt. szt. zł. zł/szt. Izolatory ,38 868, , ,81 Mostki ,68 591, ,08 824,62 Ograniczniki przepięć ,56 825, , ,12 Przewody ,85 885, , ,78 Rozłączniki , , , ,30 Razem ,88 982, , ,98

10 10 Czy prace pod napięciem są droższe od prac z wyłączeniem? NIE

11 11 Jaka jest efektywność inwestowania w celu poprawy SAIDI? Efektywność inwestowania w poprawę stanu sieci Łączne nakłady na programy popraw SAIDI w 2012r w JB zł Uzyskany efekt poprawy SAIDI w JB w zakresie przerw nieplanowanych i min 101 katastrofalnych 281,4 min(2011) 180,7 min(2012) Nakład na obniżenie ASIDI o 1 min. zł/min Efektywność inwestowania we wdrożenie PPN w sieci SN Nakłady inwestycyjne na wdrożenie PPN w sieci SN (6 zespołów) zł Uzyskany efekt obniżenia SAIDI planowanego min 44 Nakład na obniżenie SAIDI o 1min. zł/min

12 12 Jaka jest efektywność inwestowania w PPN w sieci napowietrznej SN w zakresie ograniczenia SAIDI 2,5

13 13 Korzyści stosowania technologii PPN w sieciach napowietrznych SN - koszty prowadzenia prac w technologii PPN są niższe niż analogicznych prac z wyłączeniem. - PPN w sieci SN odznaczają się wyższą efektywnością ograniczania wskaźnika SAIDI w odniesieniu do realizowanych działań inwestycyjnych. - PPN w sieci SN pozwalają na istotne ograniczenie liczby przypadków niedotrzymania standardów jakości w zakresie dopuszczalnych przerw planowych oraz związanych z tym obciążeń finansowych.

14 14 Korzyści stosowania technologii PPN w sieciach napowietrznych SN cd - technologia PPN jest technologią przyjazną dla odbiorców oraz poprawiającą bezpieczeństwo pracy. - technologia PPN jest niewątpliwie technologią innowacyjną.

15 15 PPN w spółkach dystrybucyjnych ENEA Operator Sp. z o.o. - zakupy 7 podnośników od 2015r - szkolenia (2016r ) 14 elektromonterów 3 poleceniodawców 6 instruktorów

16 16 PPN w spółkach dystrybucyjnych TAURON Dystrybucja S.A. - zakupy 13 podnośników - szkolenia 61 elektromonterów 33 poleceniodawców 6 instruktorów

17 17 PPN w spółkach dystrybucyjnych ENERGA Operator S.A. - zakupy 12 podnośników - szkolenia 250 elektromonterów 180 poleceniodawców 8 instruktorów

18 18 Wykorzystanie technologii PPN i SSLK przy realizacji prac inwestycyjnoeksploatacyjnych w sieciach napowietrznych SN Oddziału Łódź PPN - montaż rozłączników lub mostków rozłączalnych - podłączanie serwisowej linii kablowej średniego napięcia SSLK - budowa bypassów z wykorzystaniem SSLK dla wydzielenia odcinków sieci i przygotowanie strefy pracy dla prac m.in. : * przy budowie punktów łącznikowych w ramach programu automatyzacji * wykonywania przeglądów wyznaczonych odcinków sieci

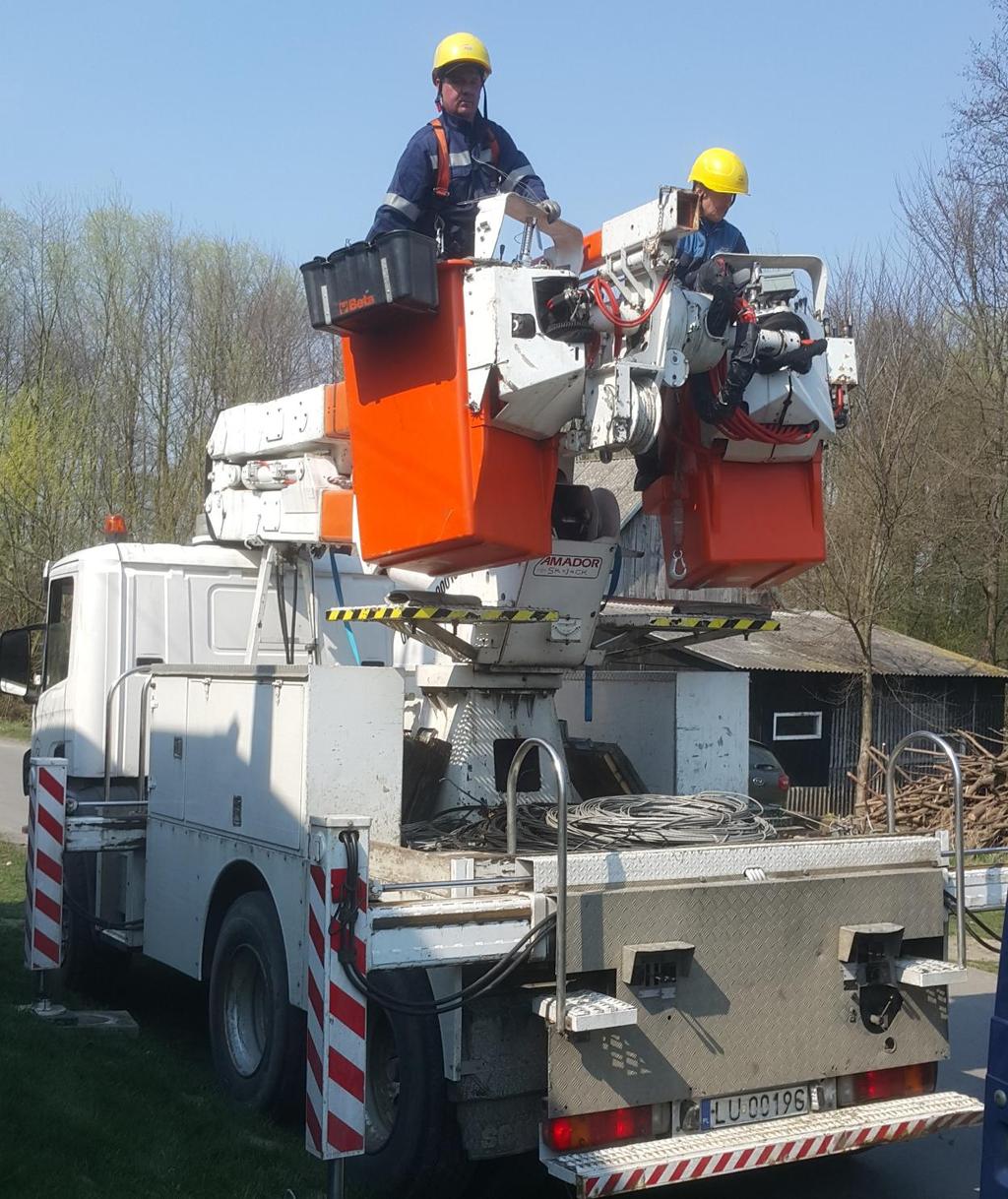

19 19 Podnośnik do PPN na SN - rozpoznanie rynku i możliwości wypożyczenia sprzętu - życzliwe stanowisko i pomoc Oddziału Lublin RE Puławy - ocena stanu technicznego podnośnika i wyposażenia elektroizolacyjnego - możliwości i zasady wykorzystanie do szkoleń i prac montażowych

20 20

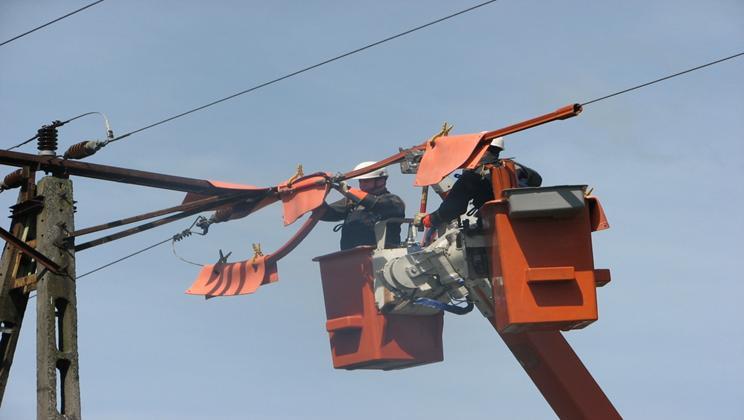

21 21 Zasady wykonywania PPN w sieciach napowietrznych SN Przy wykonywaniu prac tą metodą, członkowie zespołu chronieni są przed częściami będącymi pod napięciem poprzez: - noszenie specjalistycznych rękawic elektroizolacyjnych w pełni przystosowanych do poziomu napięcia linii, - wykonywanie prac z podnośnika z wysięgnikiem izolacyjnym (PWI) lub izolowanego podestu (IP), - zachowanie bezpiecznych odległości określonych w instrukcji wykonywania prac, - założenie osłon izolacyjnych na wszystkie części będące pod napięciem w miejscu wykonywania pracy, - założenie osłon izolacyjnych na wszystkie konstrukcje wsporcze struktury nośne w miejscu wykonywania pracy.

22 22

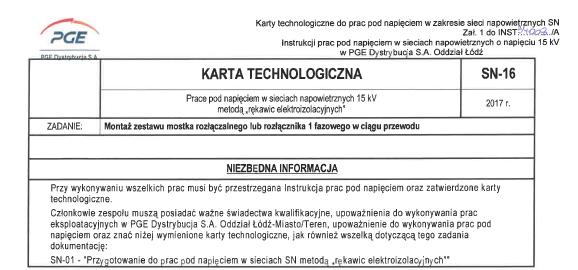

23 23 Potrzeby i zakres działań dla wprowadzenia nowej technologii PPN - zamierzenia inwestycyjne - ograniczenia w prowadzeniu prac sieciowych - opracowanie koncepcji realizacji prac z wykorzystaniem technologii PPN - przygotowanie nowej technologii Montaż rozłączników jednobiegunowych lub mostków rozłączalnych - opracowanie i wdrożenie Instrukcji prac pod napięciem na sieciach napowietrznych 15 kv w PGE Dystrybucja Oddział Łódź

24 24

25 25

26 26

27 27 Organizacja szkoleń monterów i poleceniodawców - wybór ośrodka szkoleniowego - określenie technologii potrzebnych do szkolenia - wybór monterów kandydatów na wykonawców prac i poleceniodawców - szkolenie w ośrodku Energa w Straszynie - szkolenie na czynnych liniach Oddziału Łódź

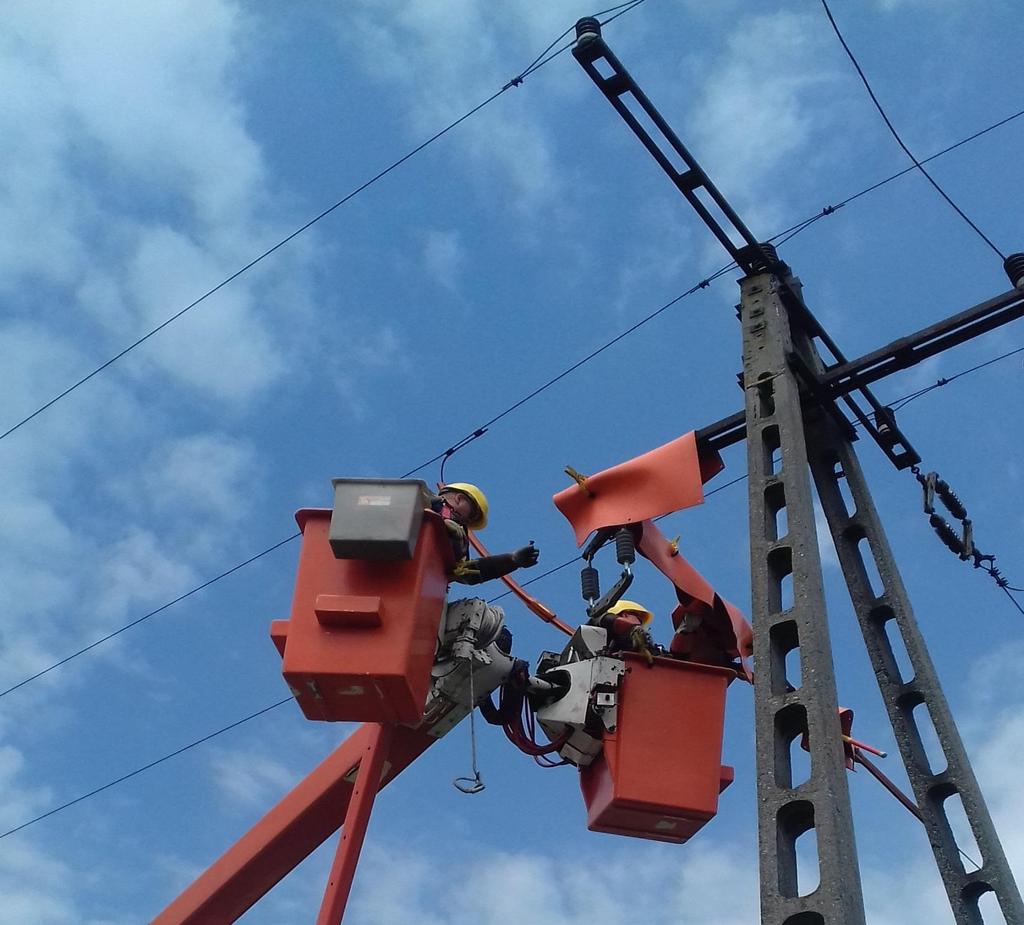

28 28 Pierwsze prace na czynnych liniach 15 kv w PGE Dystrybucja S.A. Oddział Łódź pierwsza praca historyczna data r Montaż rozłącznika jednobiegunowego na linii 15 kv Koluszki Odlewnia r Wymiana izolatorów odciągowych w łańcuchu dwurzędowym r Wymiana izolatora stojącego

29 29

30 30

31 31 System serwisowej linii kablowej (SSLK) SSLK to zestaw składający się z: - elastycznej linii kablowej, w dodatkowej osłonie mechanicznej, pozwalającej na jej wielokrotne rozwijanie i zwijanie - wyposażenia dodatkowego w postaci specjalistycznego osprzętu (mostki, złączki-mufki), o obciążalności prądowej do 200A umożliwiającego podłączanie SSLK w liniach napowietrznych i stacjach wnętrzowych w sieciach kablowych.

32 32 System serwisowej linii kablowej (SSLK) cd. - Specjalistycznego bębna kablowego - Przyczepy kablowej - Elementów dodatkowych najazdów kablowych, rolek montażowych - Modułu łączeniowego.

33 33 SSLK oparty o przenośną linię kablową w dodatkowej osłonie mechanicznej, przystosowaną do wielokrotnego zwijania i rozwijania.

34 34 Dane znamionowe i dane techniczne elementów składowych zestawu SSLK 1) Kabel główny: a) typ kabla: Cu/HEPR/CWS/PVC b) materiał izolacyjny: HEPR c) rodzaj powłoki zewnętrznej: PVC d) napięcie znamionowe Uₒ/U: 12/20 kv e) przekroje żyły roboczej:3x35 mm² f) przekrój żyły powrotnej : 16 mm² g) obciążalność 200 A

35 35 2) Osłona mechaniczna kabla. a) w celu ochrony przed uszkodzeniami mechanicznymi na właściwą powłokę zewnętrzną kabla zastosowano dodatkową osłonę w kolorze czerwonym, b) zewnętrzna osłona wykonana z PVC podwyższonej odporności mechanicznej, c) na osłonie kabla wykonane w sposób trwały, widoczne z odległości około 1,5 m oznakowania ostrzegawcze "UWAGA POD NAPIĘCIEM d) osłona przystosowana do wielokrotnego zwijania i rozwijania.

36 36 3) Bęben kablowy do transportu i przechowywania kabla głównego. a) Średnica bębna dostosowana do 300 mb. kabla b) bęben kablowy z sekcjonowaną powierzchnią nawojową c) gniazda mocowane na bębnie w specjalnie wydzielonych komorach d) kabel po zwinięciu zabezpieczony osłoną przed uszkodzeniami mechanicznymi i warunkami atmosferycznymi

37 37 4) Mostki kablowe rozłączalne a) parametry elektryczne jak linii głównej b) długość odcinków mostków 15 mb. c) odcinki zakończone głowicami napowietrznymi lub osprzętem kablowym konektorowym 5) Przyczepa kablowa do transportu bębna z kablem. 6) Elementy pomocnicze.

38 38 7) Moduł łączeniowy (w opracowaniu) Próżniowy zespół łączeniowy umożliwiający podłączenie linii serwisowej do zrealizowania w technologii prac pod napięciem.

39 39 Możliwości zastosowania SSLK przy realizacji prac w sieciach elektroenergetycznych 1) Wymiana przewodów fazowych. 2) Wymiana izolatorów. 3) Wymiana osprzętu. 4) Wymiana słupów. 5) Remont linii. 6) Bocznikowanie aparatury lub elementów toru przesyłowego.

40 40 Aspekty prawne montażu SSLK. Przyjęto dwa przypadki wykorzystania kablowej linii serwisowej. 1)Linia serwisowa wykorzystana dla ograniczenia czasu trwania wyłączeń sieciowych przy pracach modernizacyjnych sieci SN. W takiej sytuacji prace montażowe linii serwisowej powinny być wykonane w oparciu o przepisy prawa budowlanego nakładające obowiązek dokonania zgłoszenia robót budowlanych polegających na budowie obiektu tymczasowego linii kablowej SN.

41 41 Aspekty prawne montażu SSLK cd. 2) Linia serwisowa wykorzystana dla ograniczenia czasu trwania wyłączeń sieciowych spowodowanych awarią. W takiej sytuacji prace montażowe linii serwisowej mogą być wykonane w oparciu o przepisy ustawy o gospodarce gruntami, dopuszczające zajęcie terenu koniecznego dla montażu linii bez konieczności uzyskania decyzji administracyjnej i bez konieczności wyrażenia zgody przez właściciela nieruchomości.
