WENTYLACJA KURNIKÓW I CHLEWNI

Transkrypt

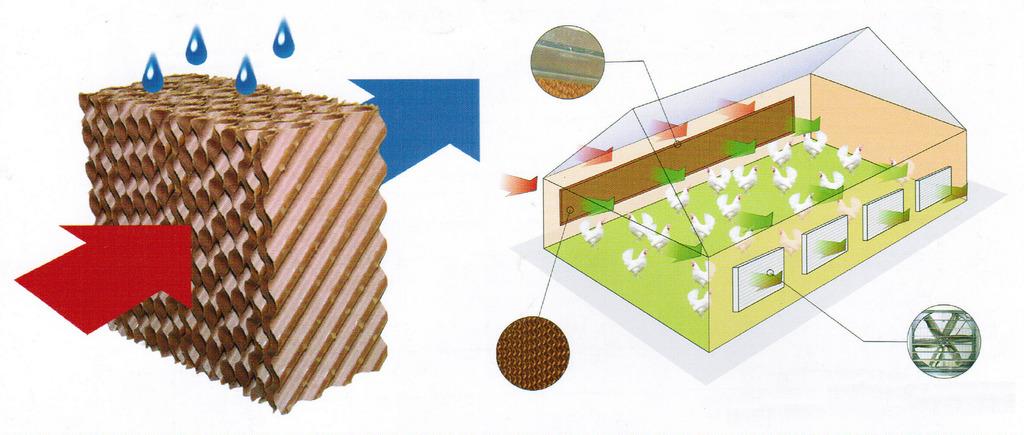

1 Wysoka temperatura powietrza ma wpływ na hodowlę zwierząt np. hodowlę drobiu w kurnikach i trzody chlewnej w chlewniach. Już temperatura 26 C powoduje u zwierząt stres, który ma negatywny wpływ na ich prawidłowy wzrost i metabolizm. Klimatyzacja ewaporacyjna (chłodzenie wyparne adiabatyczne) jest doskonałym rozwiązaniem do tego typu zastosowań. Chłodzenie wyparne w jednym procesie wentyluje, schładza, nawilża i oczyszcza powietrze. Elementem schładzającym gorące powietrze są wkłady (pady) chłodzące o strukturze plastra miodu. Wykonane są one z celulozy impregnowanej żywicą, która ma właściwość dużego nasiąkania wodą. Wraz ze wzrostem temperatury powietrza następuje zazwyczaj obniżenie jego wilgotności względnej, a przez to duże odparowanie wody i zarazem obniżenie temperatury powietrza. W takim systemie przy odpowiednio dużym przepływie powietrza woda odparowując na takim wkładzie chłodzącym w temperaturze powietrza 30 C i wilgotności względnej 40% RH obniża jego temperaturę o ok. 9 C. Wynikiem tego temperatura powietrza w kurniku, chlewni jest niższa. 1 / 11

2 ZALETY: łatwa instalacja w nowobudowanych i istniejących budynkach łatwa konserwacja możliwość montażu takiej ściany chłodzącej czasowo i na stale niskie koszty eksploatacji prosty serwis 2 / 11

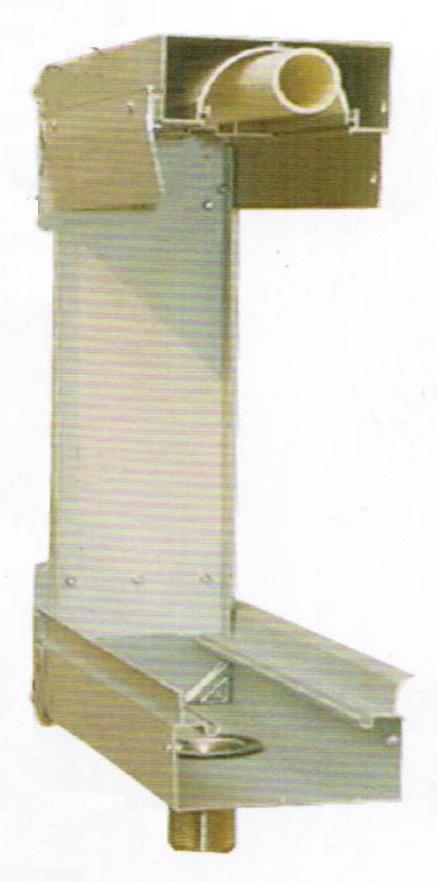

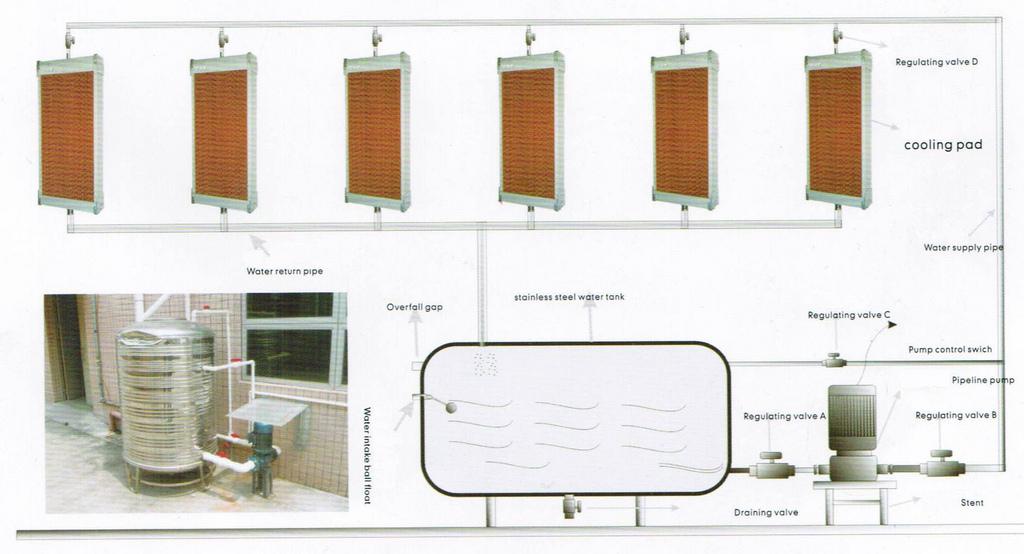

3 Budowa: obudowa ze stali nierdzewnej aluminium zbiornik na wodę z pływakiem utrzymującym wymagany poziom wody, pompa recyrkulacyjna zapewniająca stały dopływ wody do panela chłodzącego standardowe wymiary (wysokość x długość x grubość): 3 / 11

4 190 cm x 200 cm x 15 cm 190 cm x 100 cm x 15 cm inny wymiar na zamówienie Wodna ściana chłodząca dobór Wzory do obliczenia powierzchni wodnych ścian chłodzących i wymaganego przepływu powietrza. Q = W x L x H x i 4 / 11

5 Q Przepływ powietrza [m3/h]. W Szerokość chłodzonego obiektu [m]. L Długość chłodzonego obiektu [m]. H Średnia wysokość chłodzonego obiektu [m]. i ilość wymian powietrza(od 30 do 60) na godzinę chłodzonego obiektu [1/h] A = Q/C A Powierzchnia Wkładów chłodzących. C Nominalny przepływ powietrza przez powierzchnię wkładu chłodzącego. Wartość stała, wynosząca. PRZYKŁAD 1 5 / 11

6 Kurnik o wymiarach jak na rysunku 1. Rysunek 1 Przykładowe umieszczenie wentylatorów wyciągowych oraz padów chłodzących wraz z wymiarami kurnika Najpierw z danych wielkości obliczamy wymagany przepływ powietrza, uwzględniając ilość wymaganych wymian powietrza, gdzie przykładowo dobiera się do około 60 wymian dla drobiu oraz około 30 do 50 wymian dla trzody chlewnej i bydła. 6 / 11

7 Długość budynku L=100m Szerokość budynku W=12m Średnia wysokość H=3,3m Ilość wymian powietrza i=60/h Podstawiając do wzoru otrzymujemy: Następnie obliczony przepływ powietrza podstawiamy do wzoru z którego obliczmy zapotrzebowanie na powierzchnię padów chłodzących: Nominalny przepływ powietrza przez pad (wartość stała) C= 7 / 11

8 Z obliczeń wynika, że potrzebna jest powierzchnia padów rzędu 26,16m 2 ± 10%. PRZYKŁAD 2 Chlewnia o wymiarach jak na rysunku 2 8 / 11

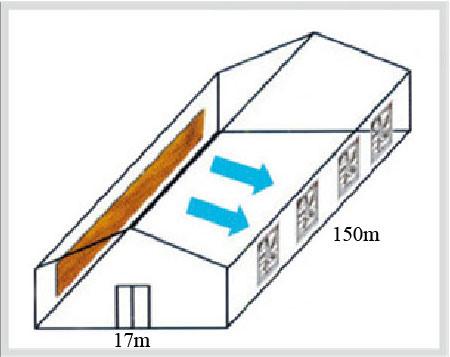

9 Rysunek 2 Przykładowe umieszczenie wentylatorów wyciągowych oraz padów chłodzących wr az z wymiarami chlewni. Tak jak w przykładzie 1 zdejmujemy wymiary chlewni i podstawiamy do wzoru (1) Długość budynku L=150m Szerokość budynku W=17m Średnia wysokość H=4m Przyjmujemy ilość wymian powietrza i=30/h Zatem wynik będzie wyglądał następująco: Następnie (tak jak w przykładzie 1) obliczony przepływ powietrza podstawiamy do wzoru (2): Nominalny przepływ powietrza przez pad (wartość stała) C= 9 / 11

10 Z obliczeń wynika, że potrzebna jest powierzchnia padów rzędu 33,69 m 2 ± 10%. 10 / 11

11 Z MOCY 1KW CHŁODNICZEJ. DOSTARCZONEJ ENERGII ELEKTRYCZNEJ MOŻNA UZYSKAĆ OKOŁO 30 KW 11 / 11
