1 RZECZPOSPOLITA POLSKA (12)OPIS PATENTOWY (19)PL (11) (13)B1 (21) Numer zgłoszenia: (51) IntCl6: A24D 3/04 Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: (54) Koncentryczny filtr z dwoma różnymi materiałami filtrującymi dla palących (30) Pierwszeństwo: ,US,07571,878 (73) Uprawniony z patentu: PHILIP MORRIS PRODUCTS INC., Richmond, US (43) Zgłoszenie ogłoszono: BUP 04/92 (72) Twórcy wynalazku: Cynthia W. Arterbery, Chesterfield, US W. Timothy Callaham, Glen Allen, US Gus D. Keritsis, Richmond, US Morris F. Jr. White, Richmond, US (45) O udzieleniu patentu ogłoszono: WUP 05/95 (74) Pełnomocnik: Szalkiewicz Tadeusz, PATPOL Spółka z o.o. PL B1 (57) 1. Koncentryczny filtr z dwoma różnymi materiałami filtrującymi dla palących, zawierający czop filtrujący ze środkowym rdzeniem z pierwszego materiału filtrującego i warstwę obrzeżną z drugiego materiału filtrującego otaczającego ten rdzeń środkowy, znamienny tym, że te dwa różne materiały filtracyjne stanowią włóknina z włókien i zebrany, krepowany materiał zwojowy, przy czym usytuowanie tych materiałów w środkowym rdzeniu (21, 40,54, 64) i warstwie obrzeżnej (20, 41, 55, 65) w koncentrycznym filtrze jest zamienne. FIG I

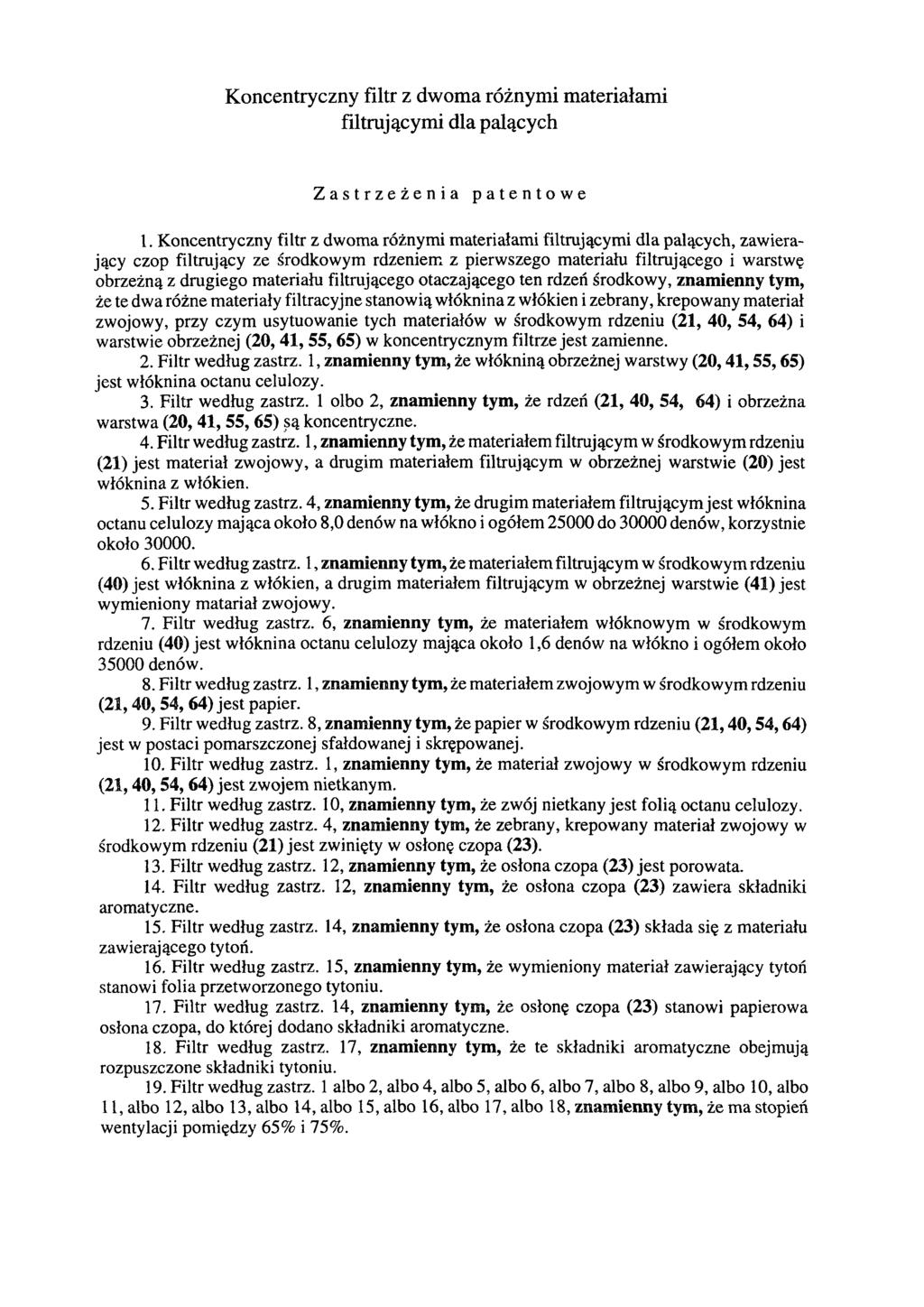

2 Koncentryczny filtr z dwoma różnymi materiałami filtrującymi dla palących Zastrzeżenia patentowe 1. Koncentryczny filtr z dwoma różnymi materiałami filtrującymi dla palących, zawierający czop filtrujący ze środkowym rdzeniem z pierwszego materiału filtrującego i warstwę obrzeżną z drugiego materiału filtrującego otaczającego ten rdzeń środkowy, znamienny tym, że te dwa różne materiały filtracyjne stanowią włóknina z włókien i zebrany, krepowany materiał zwojowy, przy czym usytuowanie tych materiałów w środkowym rdzeniu (21, 40, 54, 64) i warstwie obrzeżnej (20, 41, 55,65) w koncentrycznym filtrze jest zamienne. 2. Filtr według zastrz. 1, znamienny tym, że włókniną obrzeżnej warstwy (20,41,55,65) jest włóknina octanu celulozy. 3. Filtr według zastrz. 1 albo 2, znamienny tym, że rdzeń (21, 40, 54, 64) i obrzeżna warstwa (20,41,55,65) są koncentryczne. 4. Filtr według zastrz. 1, znamienny tym, że materiałem filtrującym w środkowym rdzeniu (21) jest materiał zwojowy, a drugim materiałem filtrującym w obrzeżnej warstwie (20) jest włóknina z włókien. 5. Filtr według zastrz. 4, znamienny tym, że drugim materiałem filtrującym jest włóknina octanu celulozy mająca około 8,0 denów na włókno i ogółem do denów, korzystnie około Filtr według zastrz. 1, znamienny tym, że materiałem filtrującym w środkowym rdzeniu (40) jest włóknina z włókien, a drugim materiałem filtrującym w obrzeżnej warstwie (41) jest wymieniony matariał zwojowy. 7. Filtr według zastrz. 6, znamienny tym, że materiałem włóknowym w środkowym rdzeniu (40) jest włóknina octanu celulozy mająca około 1,6 denów na włókno i ogółem około denów. 8. Filtr według zastrz. 1, znamienny tym, że materiałem zwojowym w środkowym rdzeniu (21,40, 54, 64) jest papier. 9. Filtr według zastrz. 8, znamienny tym, że papier w środkowym rdzeniu (21,40,54,64) jest w postaci pomarszczonej sfałdowanej i skrępowanej. 10. Filtr według zastrz. 1, znamienny tym, że materiał zwojowy w środkowym rdzeniu (21,40,54,64) jest zwojem nietkanym. 11. Filtr według zastrz. 10, znamienny tym, że zwój nietkany jest folią octanu celulozy. 12. Filtr według zastrz. 4, znamienny tym, że zebrany, krepowany materiał zwojowy w środkowym rdzeniu (21) jest zwinięty w osłonę czopa (23). 13. Filtr według zastrz. 12, znamienny tym, że osłona czopa (23) jest porowata. 14. Filtr według zastrz. 12, znamienny tym, że osłona czopa (23) zawiera składniki aromatyczne. 15. Filtr według zastrz. 14, znamienny tym, że osłona czopa (23) składa się z materiału zawierającego tytoń. 16. Filtr według zastrz. 15, znamienny tym, że wymieniony materiał zawierający tytoń stanowi folia przetworzonego tytoniu. 17. Filtr według zastrz. 14, znamienny tym, że osłonę czopa (23) stanowi papierowa osłona czopa, do której dodano składniki aromatyczne. 18. Filtr według zastrz. 17, znamienny tym, że te składniki aromatyczne obejmują rozpuszczone składniki tytoniu. 19. Filtr według zastrz. 1 albo 2, albo 4, albo 5, albo 6, albo 7, albo 8, albo 9, albo 10, albo 11, albo 12, albo 13, albo 14, albo 15, albo 16, albo 17, albo 18, znamienny tym, że ma stopień wentylacji pomiędzy 65% i 75%.

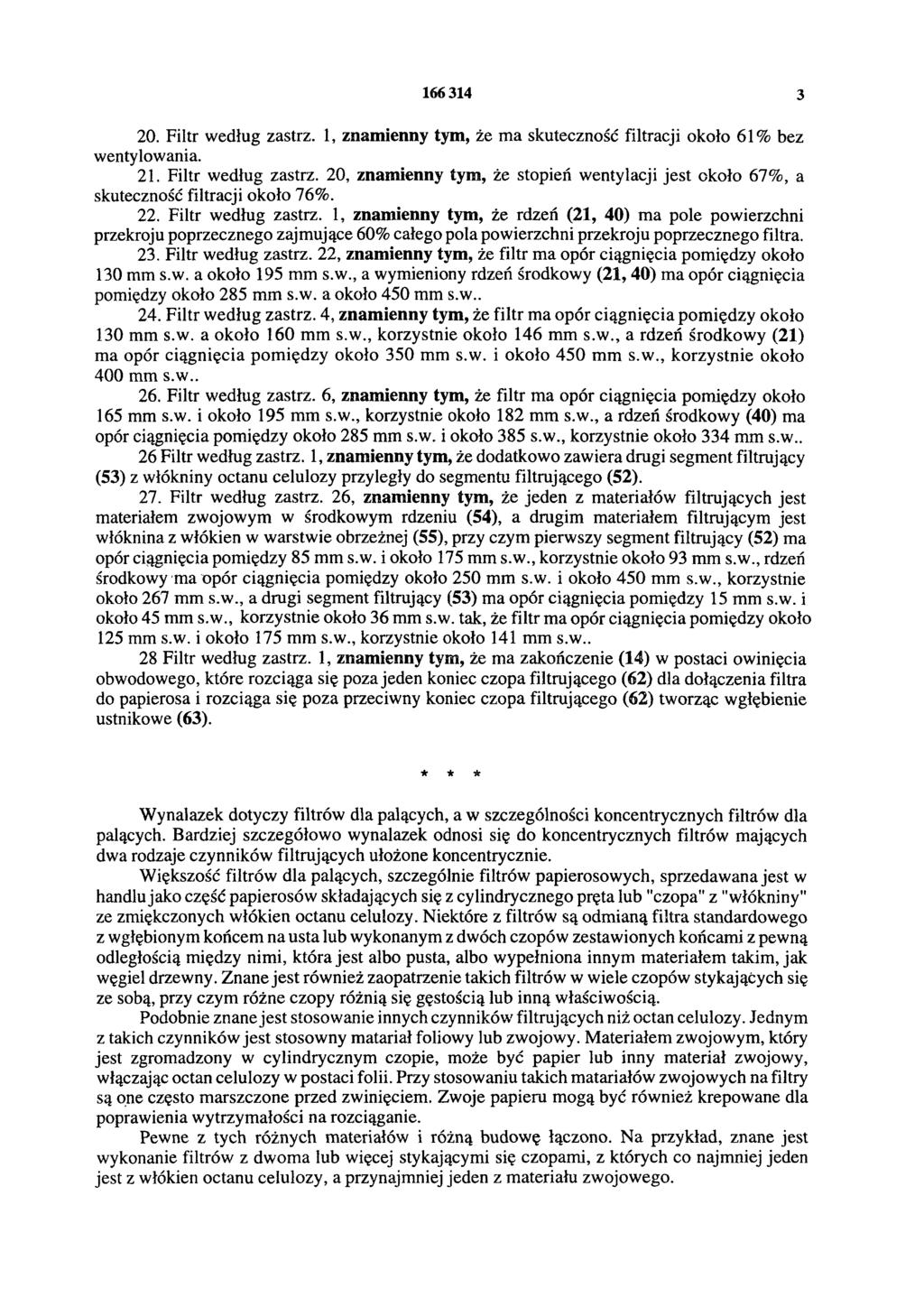

3 Filtr według zastrz. 1, znamienny tym, że ma skuteczność filtracji około 61% bez wentylowania. 21. Filtr według zastrz. 20, znamienny tym, że stopień wentylacji jest około 67%, a skuteczność filtracji około 76%. 22. Filtr według zastrz. 1, znamienny tym, że rdzeń (21, 40) ma pole powierzchni przekroju poprzecznego zajmujące 60% całego pola powierzchni przekroju poprzecznego filtra. 23. Filtr według zastrz. 22, znamienny tym, że filtr ma opór ciągnięcia pomiędzy około 130 mm s.w. a około 195 mm s.w., a wymieniony rdzeń środkowy (21,40) ma opór ciągnięcia pomiędzy około 285 mm s.w. a około 450 mm s.w Filtr według zastrz. 4, znamienny tym, że filtr ma opór ciągnięcia pomiędzy około 130 mm s.w. a około 160 mm s.w., korzystnie około 146 mm s.w., a rdzeń środkowy (21) ma opór ciągnięcia pomiędzy około 350 mm s.w. i około 450 mm s.w., korzystnie około 400 mm s.w Filtr według zastrz. 6, znamienny tym, że filtr ma opór ciągnięcia pomiędzy około 165 mm s.w. i około 195 mm s.w., korzystnie około 182 mm s.w., a rdzeń środkowy (40) ma opór ciągnięcia pomiędzy około 285 mm s.w. i około 385 s.w., korzystnie około 334 mm s.w.. 26 Filtr według zastrz. 1, znamienny tym, że dodatkowo zawiera drugi segment filtrujący (53) z włókniny octanu celulozy przyległy do segmentu filtrującego (52). 27. Filtr według zastrz. 26, znamienny tym, że jeden z materiałów filtrujących jest materiałem zwojowym w środkowym rdzeniu (54), a drugim materiałem filtrującym jest włóknina z włókien w warstwie obrzeżnej (55), przy czym pierwszy segment filtrujący (52) ma opór ciągnięcia pomiędzy 85 mm s.w. i około 175 mm s.w., korzystnie około 93 mm s.w., rdzeń środkowy ma opór ciągnięcia pomiędzy około 250 mm s.w. i około 450 mm s.w., korzystnie około 267 mm s.w., a drugi segment filtrujący (53) ma opór ciągnięcia pomiędzy 15 mm s.w. i około 45 mm s.w., korzystnie około 36 mm s.w. tak, że filtr ma opór ciągnięcia pomiędzy około 125 mm s.w. i około 175 mm s.w., korzystnie około 141 mm s.w.. 28 Filtr według zastrz. 1, znamienny tym, że ma zakończenie (14) w postaci owinięcia obwodowego, które rozciąga się poza jeden koniec czopa filtrującego (62) dla dołączenia filtra do papierosa i rozciąga się poza przeciwny koniec czopa filtrującego (62) tworząc wgłębienie ustnikowe (63). * * * Wynalazek dotyczy filtrów dla palących, a w szczególności koncentrycznych filtrów dla palących. Bardziej szczegółowo wynalazek odnosi się do koncentrycznych filtrów mających dwa rodzaje czynników filtrujących ułożone koncentrycznie. Większość filtrów dla palących, szczególnie filtrów papierosowych, sprzedawana jest w handlu jako część papierosów składających się z cylindrycznego pręta lub "czopa" z "włókniny" ze zmiękczonych włókien octanu celulozy. Niektóre z filtrów są odmianą filtra standardowego z wgłębionym końcem na usta lub wykonanym z dwóch czopów zestawionych końcami z pewną odległością między nimi, która jest albo pusta, albo wypełniona innym materiałem takim, jak węgiel drzewny. Znane jest również zaopatrzenie takich filtrów w wiele czopów stykających się ze sobą, przy czym różne czopy różnią się gęstością lub inną właściwością. Podobnie znane jest stosowanie innych czynników filtrujących niż octan celulozy. Jednym z takich czynników jest stosowny matariał foliowy lub zwojowy. Materiałem zwojowym, który jest zgromadzony w cylindrycznym czopie, może być papier lub inny materiał zwojowy, włączając octan celulozy w postaci folii. Przy stosowaniu takich matariałów zwojowych na filtry są one często marszczone przed zwinięciem. Zwoje papieru mogą być również krepowane dla poprawienia wytrzymałości na rozciąganie. Pewne z tych różnych materiałów i różną budowę łączono. Na przykład, znane jest wykonanie filtrów z dwoma lub więcej stykającymi się czopami, z których co najmniej jeden jest z włókien octanu celulozy, a przynajmniej jeden z materiału zwojowego.

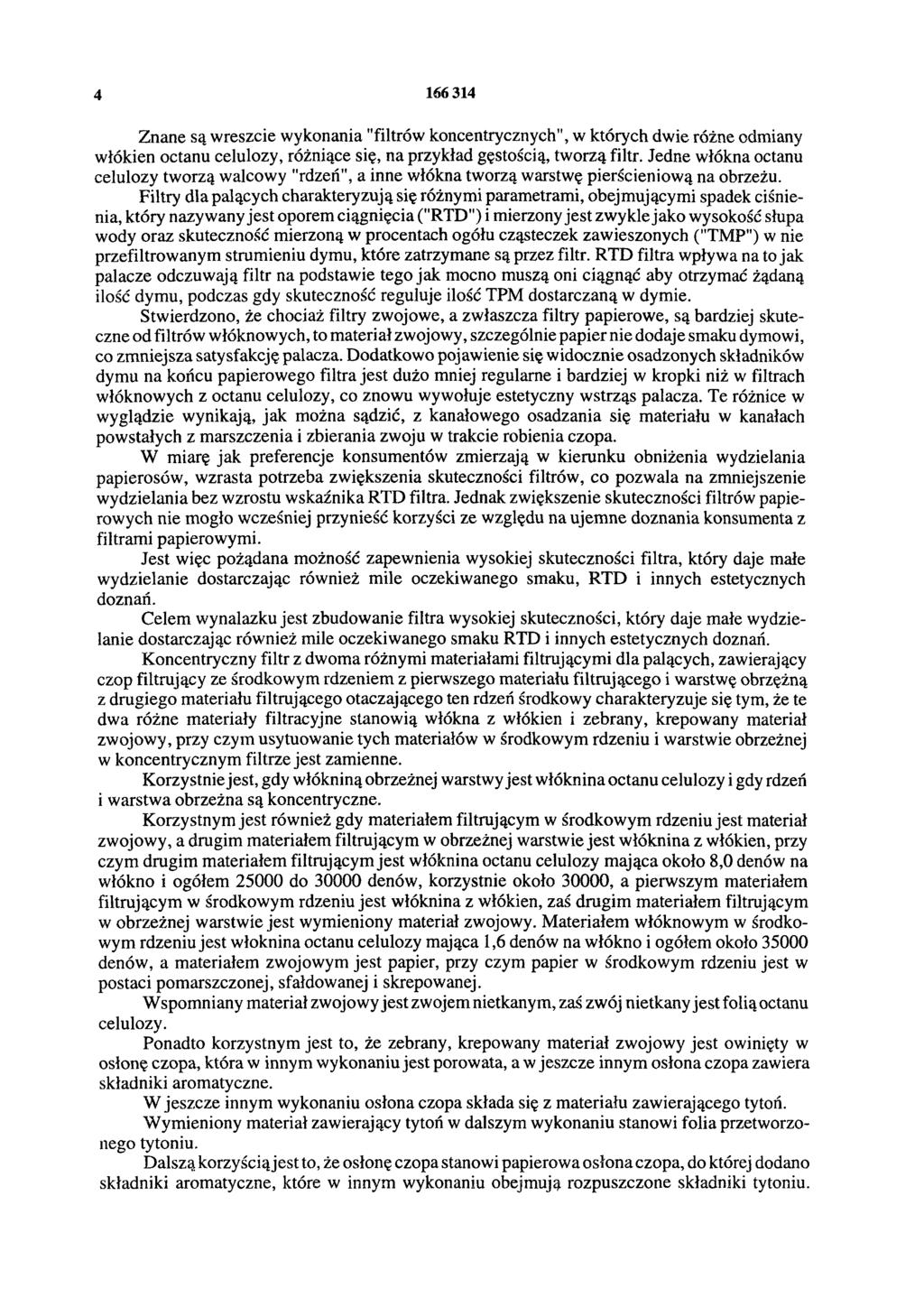

4 Znane są wreszcie wykonania "filtrów koncentrycznych", w których dwie różne odmiany włókien octanu celulozy, różniące się, na przykład gęstością, tworzą filtr. Jedne włókna octanu celulozy tworzą walcowy "rdzeń", a inne włókna tworzą warstwę pierścieniową na obrzeżu. Filtry dla palących charakteryzują się różnymi parametrami, obejmującymi spadek ciśnienia, który nazywany jest oporem ciągnięcia ("RTD") i mierzony jest zwykle jako wysokość słupa wody oraz skuteczność mierzoną w procentach ogółu cząsteczek zawieszonych ("TMP") w nie przefiltrowanym strumieniu dymu, które zatrzymane są przez filtr. RTD filtra wpływa na to jak palacze odczuwają filtr na podstawie tego jak mocno muszą oni ciągnąć aby otrzymać żądaną ilość dymu, podczas gdy skuteczność reguluje ilość TPM dostarczaną w dymie. Stwierdzono, że chociaż filtry zwojowe, a zwłaszcza filtry papierowe, są bardziej skuteczne od filtrów włóknowych, to materiał zwojowy, szczególnie papier nie dodaje smaku dymowi, co zmniejsza satysfakcję palacza. Dodatkowo pojawienie się widocznie osadzonych składników dymu na końcu papierowego filtra jest dużo mniej regularne i bardziej w kropki niż w filtrach włóknowych z octanu celulozy, co znowu wywołuje estetyczny wstrząs palacza. Te różnice w wyglądzie wynikają, jak można sądzić, z kanałowego osadzania się materiału w kanałach powstałych z marszczenia i zbierania zwoju w trakcie robienia czopa. W miarę jak preferencje konsumentów zmierzają w kierunku obniżenia wydzielania papierosów, wzrasta potrzeba zwiększenia skuteczności filtrów, co pozwala na zmniejszenie wydzielania bez wzrostu wskaźnika RTD filtra. Jednak zwiększenie skuteczności filtrów papierowych nie mogło wcześniej przynieść korzyści ze względu na ujemne doznania konsumenta z filtrami papierowymi. Jest więc pożądana możność zapewnienia wysokiej skuteczności filtra, który daje małe wydzielanie dostarczając również mile oczekiwanego smaku, RTD i innych estetycznych doznań. Celem wynalazku jest zbudowanie filtra wysokiej skuteczności, który daje małe wydzielanie dostarczając również mile oczekiwanego smaku RTD i innych estetycznych doznań. Koncentryczny filtr z dwoma różnymi materiałami filtrującymi dla palących, zawierający czop filtrujący ze środkowym rdzeniem z pierwszego materiału filtrującego i warstwę obrzężną z drugiego materiału filtrującego otaczającego ten rdzeń środkowy charakteryzuje się tym, że te dwa różne materiały filtracyjne stanowią włókna z włókien i zebrany, krepowany materiał zwojowy, przy czym usytuowanie tych materiałów w środkowym rdzeniu i warstwie obrzeżnej w koncentrycznym filtrze jest zamienne. Korzystnie jest, gdy włókniną obrzeżnej warstwy jest włóknina octanu celulozy i gdy rdzeń i warstwa obrzeżna są koncentryczne. Korzystnym jest również gdy materiałem filtrującym w środkowym rdzeniu jest materiał zwojowy, a drugim materiałem filtrującym w obrzeżnej warstwie jest włóknina z włókien, przy czym drugim materiałem filtrującym jest włóknina octanu celulozy mająca około 8,0 denów na włókno i ogółem do denów, korzystnie około 30000, a pierwszym materiałem filtrującym w środkowym rdzeniu jest włóknina z włókien, zaś drugim materiałem filtrującym w obrzeżnej warstwie jest wymieniony materiał zwojowy. Materiałem włóknowym w środkowym rdzeniu jest włóknina octanu celulozy mająca 1,6 denów na włókno i ogółem około denów, a materiałem zwojowym jest papier, przy czym papier w środkowym rdzeniu jest w postaci pomarszczonej, sfałdowanej i skrepowanej. Wspomniany materiał zwojowy jest zwojem nietkanym, zaś zwój nietkany jest folią octanu celulozy. Ponadto korzystnym jest to, że zebrany, krepowany materiał zwojowy jest owinięty w osłonę czopa, która w innym wykonaniu jest porowata, a w jeszcze innym osłona czopa zawiera składniki aromatyczne. W jeszcze innym wykonaniu osłona czopa składa się z materiału zawierającego tytoń. Wymieniony materiał zawierający tytoń w dalszym wykonaniu stanowi folia przetworzonego tytoniu. Dalszą korzyścią jest to, że osłonę czopa stanowi papierowa osłona czopa, do której dodano składniki aromatyczne, które w innym wykonaniu obejmują rozpuszczone składniki tytoniu.

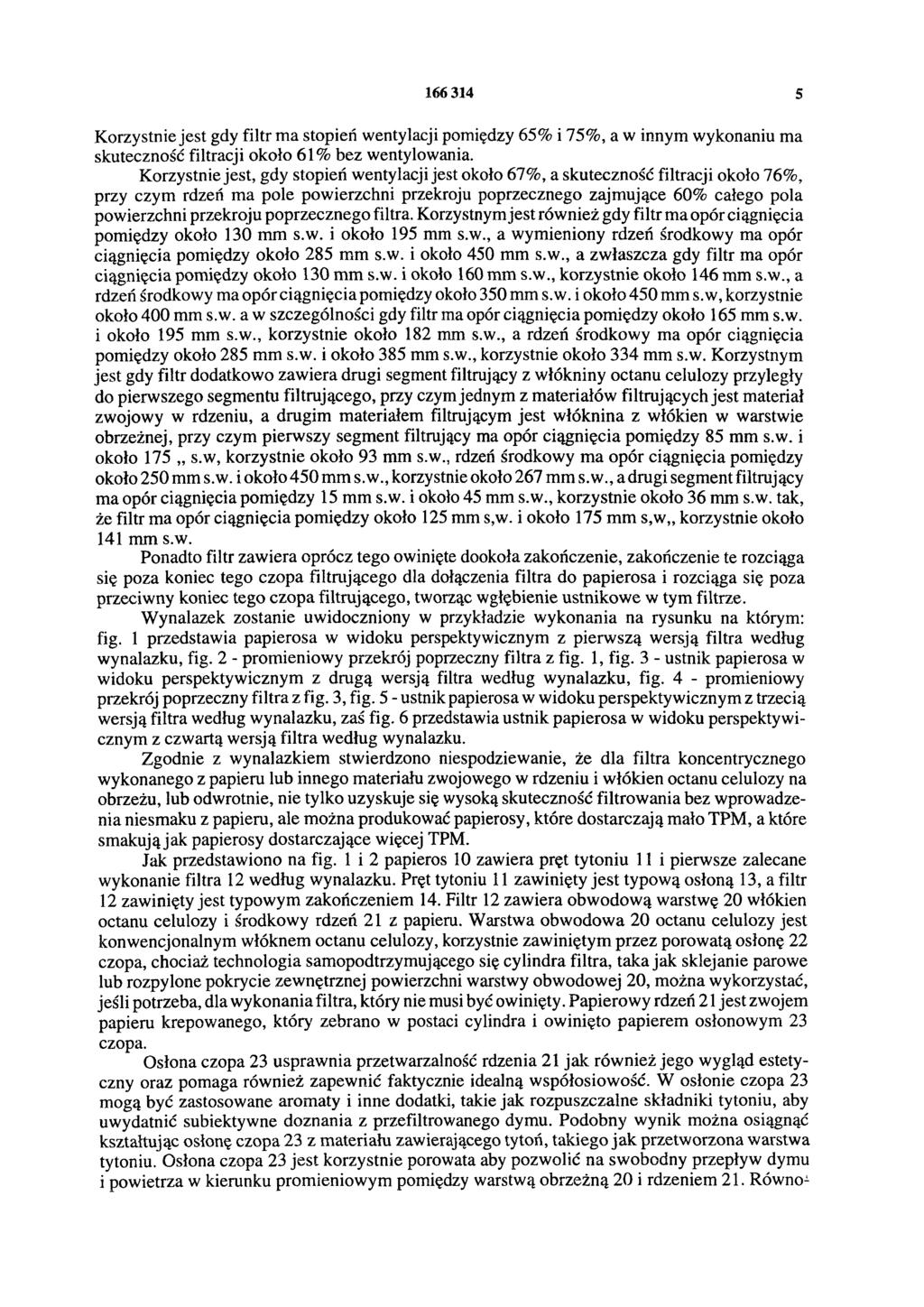

5 Korzystnie jest gdy filtr ma stopień wentylacji pomiędzy 65% i 75%, a w innym wykonaniu ma skuteczność filtracji około 61% bez wentylowania. Korzystnie jest, gdy stopień wentylacji jest około 67%, a skuteczność filtracji około 76%, przy czym rdzeń ma pole powierzchni przekroju poprzecznego zajmujące 60% całego pola powierzchni przekroju poprzecznego filtra. Korzystnym jest również gdy filtr ma opór ciągnięcia pomiędzy około 130 mm s.w. i około 195 mm s.w., a wymieniony rdzeń środkowy ma opór ciągnięcia pomiędzy około 285 mm s.w. i około 450 mm s.w., a zwłaszcza gdy filtr ma opór ciągnięcia pomiędzy około 130 mm s.w. i około 160 mm s.w., korzystnie około 146 mm s.w., a rdzeń środkowy ma opór ciągnięcia pomiędzy około 350 mm s.w. i około 450 mm s.w, korzystnie około 400 mm s.w. a w szczególności gdy filtr ma opór ciągnięcia pomiędzy około 165 mm s.w. i około 195 mm s.w., korzystnie około 182 mm s.w., a rdzeń środkowy ma opór ciągnięcia pomiędzy około 285 mm s.w. i około 385 mm s.w., korzystnie około 334 mm s.w. Korzystnym jest gdy filtr dodatkowo zawiera drugi segment filtrujący z włókniny octanu celulozy przyległy do pierwszego segmentu filtrującego, przy czym jednym z materiałów filtrujących jest materiał zwojowy w rdzeniu, a drugim materiałem filtrującym jest włóknina z włókien w warstwie obrzeżnej, przy czym pierwszy segment filtrujący ma opór ciągnięcia pomiędzy 85 mm s.w. i około 175 s.w, korzystnie około 93 mm s.w., rdzeń środkowy ma opór ciągnięcia pomiędzy około 250 mm s.w. i około 450 mm s.w., korzystnie około 267 mm s.w., a drugi segment filtrujący ma opór ciągnięcia pomiędzy 15 mm s.w. i około 45 mm s.w., korzystnie około 36 mm s.w. tak, że filtr ma opór ciągnięcia pomiędzy około 125 mm s,w. i około 175 mm s.w korzystnie około 141 mm s.w. Ponadto filtr zawiera oprócz tego owinięte dookoła zakończenie, zakończenie te rozciąga się poza koniec tego czopa filtrującego dla dołączenia filtra do papierosa i rozciąga się poza przeciwny koniec tego czopa filtrującego, tworząc wgłębienie ustnikowe w tym filtrze. Wynalazek zostanie uwidoczniony w przykładzie wykonania na rysunku na którym: fig. 1 przedstawia papierosa w widoku perspektywicznym z pierwszą wersją filtra według wynalazku, fig. 2 - promieniowy przekrój poprzeczny filtra z fig. 1, fig. 3 - ustnik papierosa w widoku perspektywicznym z drugą wersją filtra według wynalazku, fig. 4 - promieniowy przekrój poprzeczny filtra z fig. 3, fig. 5 - ustnik papierosa w widoku perspektywicznym z trzecią wersją filtra według wynalazku, zaś fig. 6 przedstawia ustnik papierosa w widoku perspektywicznym z czwartą wersją filtra według wynalazku. Zgodnie z wynalazkiem stwierdzono niespodziewanie, że dla filtra koncentrycznego wykonanego z papieru lub innego materiału zwojowego w rdzeniu i włókien octanu celulozy na obrzeżu, lub odwrotnie, nie tylko uzyskuje się wysoką skuteczność filtrowania bez wprowadzenia niesmaku z papieru, ale można produkować papierosy, które dostarczają mało TPM, a które smakują jak papierosy dostarczające więcej TPM. Jak przedstawiono na fig. 1 i 2 papieros 10 zawiera pręt tytoniu 11 i pierwsze zalecane wykonanie filtra 12 według wynalazku. Pręt tytoniu 11 zawinięty jest typową osłoną 13, a filtr 12 zawinięty jest typowym zakończeniem 14. Filtr 12 zawiera obwodową warstwę 20 włókien octanu celulozy i środkowy rdzeń 21 z papieru. Warstwa obwodowa 20 octanu celulozy jest konwencjonalnym włóknem octanu celulozy, korzystnie zawiniętym przez porowatą osłonę 22 czopa, chociaż technologia samopodtrzymującego się cylindra filtra, taka jak sklejanie parowe lub rozpylone pokrycie zewnętrznej powierzchni warstwy obwodowej 20, można wykorzystać, jeśli potrzeba, dla wykonania filtra, który nie musi być owinięty. Papierowy rdzeń 21 jest zwojem papieru krepowanego, który zebrano w postaci cylindra i owinięto papierem osłonowym 23 czopa. Osłona czopa 23 usprawnia przetwarzalność rdzenia 21 jak również jego wygląd estetyczny oraz pomaga również zapewnić faktycznie idealną współosiowość. W osłonie czopa 23 mogą być zastosowane aromaty i inne dodatki, takie jak rozpuszczalne składniki tytoniu, aby uwydatnić subiektywne doznania z przefiltrowanego dymu. Podobny wynik można osiągnąć kształtując osłonę czopa 23 z materiału zawierającego tytoń, takiego jak przetworzona warstwa tytoniu. Osłona czopa 23 jest korzystnie porowata aby pozwolić na swobodny przepływ dymu i powietrza w kierunku promieniowym pomiędzy warstwą obrzeżną 20 i rdzeniem 21. Równo-

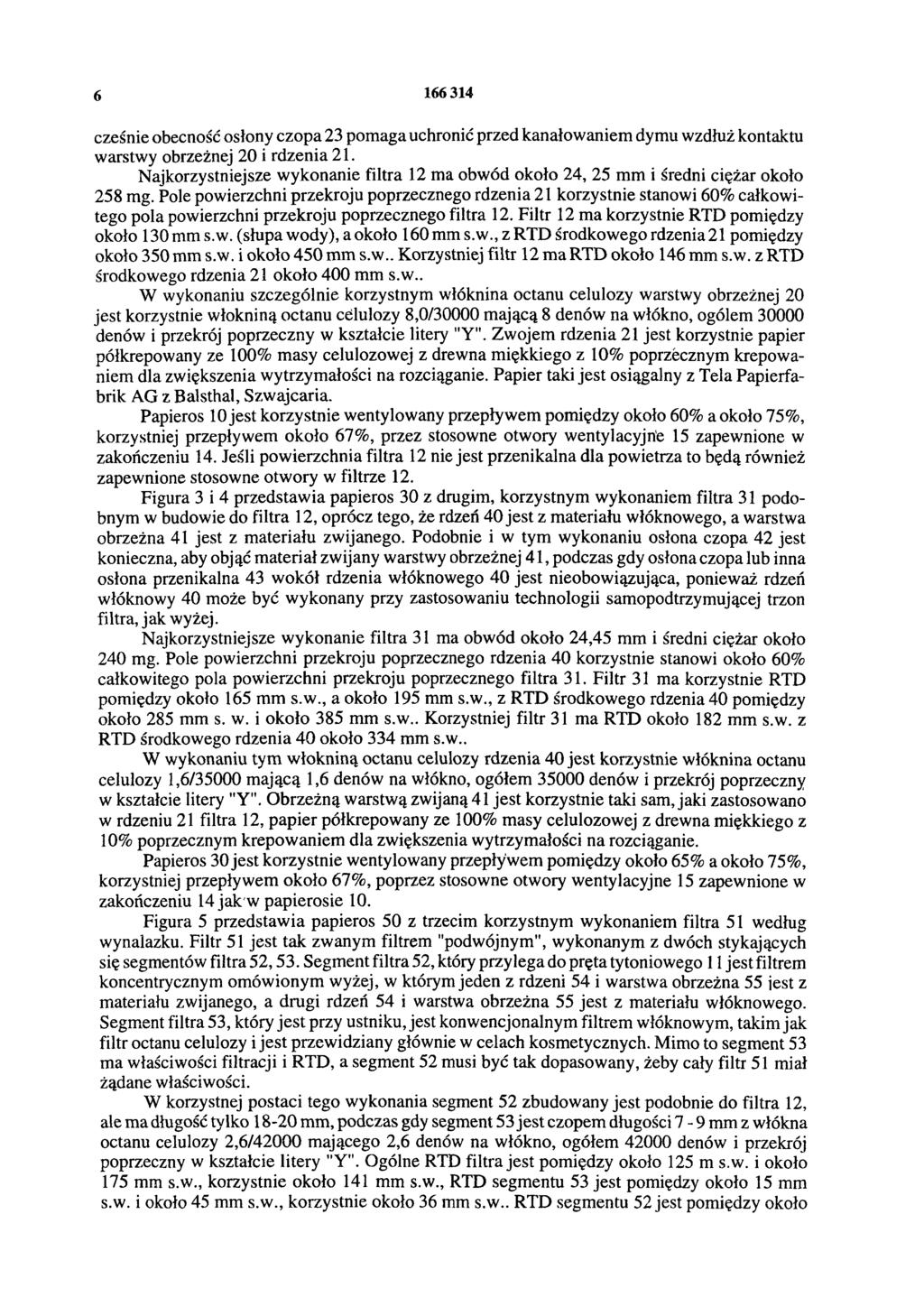

6 cześnie obecność osłony czopa 23 pomaga uchronić przed kanałowaniem dymu wzdłuż kontaktu warstwy obrzeżnej 20 i rdzenia 21. Najkorzystniejsze wykonanie filtra 12 ma obwód około 24, 25 mm i średni ciężar około 258 mg. Pole powierzchni przekroju poprzecznego rdzenia 21 korzystnie stanowi 60% całkowitego pola powierzchni przekroju poprzecznego filtra 12. Filtr 12 ma korzystnie RTD pomiędzy około 130 mm s.w. (słupa wody), a około 160 mm s.w., z RTD środkowego rdzenia 21 pomiędzy około 350 mm s.w. i około 450 mm s.w.. Korzystniej filtr 12 ma RTD około 146 mm s.w. z RTD środkowego rdzenia 21 około 400 mm s.w.. W wykonaniu szczególnie korzystnym włóknina octanu celulozy warstwy obrzeżnej 20 jest korzystnie włókniną octanu celulozy 8,0/30000 mającą 8 denów na włókno, ogółem denów i przekrój poprzeczny w kształcie litery "Y". Zwojem rdzenia 21 jest korzystnie papier półkrepowany ze 100% masy celulozowej z drewna miękkiego z 10% poprzecznym krepowaniem dla zwiększenia wytrzymałości na rozciąganie. Papier taki jest osiągalny z Tela Papierfabrik AG z Balsthal, Szwajcaria. Papieros 10 jest korzystnie wentylowany przepływem pomiędzy około 60% a około 75%, korzystniej przepływem około 67%, przez stosowne otwory wentylacyjne 15 zapewnione w zakończeniu 14. Jeśli powierzchnia filtra 12 nie jest przenikalna dla powietrza to będą również zapewnione stosowne otwory w filtrze 12. Figura 3 i 4 przedstawia papieros 30 z drugim, korzystnym wykonaniem filtra 31 podobnym w budowie do filtra 12, oprócz tego, że rdzeń 40 jest z materiału włóknowego, a warstwa obrzeżna 41 jest z materiału zwijanego. Podobnie i w tym wykonaniu osłona czopa 42 jest konieczna, aby objąć materiał zwijany warstwy obrzeżnej 41, podczas gdy osłona czopa lub inna osłona przenikalna 43 wokół rdzenia włóknowego 40 jest nieobowiązująca, ponieważ rdzeń włóknowy 40 może być wykonany przy zastosowaniu technologii samopodtrzymującej trzon filtra, jak wyżej. Najkorzystniejsze wykonanie filtra 31 ma obwód około 24,45 mm i średni ciężar około 240 mg. Pole powierzchni przekroju poprzecznego rdzenia 40 korzystnie stanowi około 60% całkowitego pola powierzchni przekroju poprzecznego filtra 31. Filtr 31 ma korzystnie RTD pomiędzy około 165 mm s.w., a około 195 mm s.w., z RTD środkowego rdzenia 40 pomiędzy około 285 mm s. w. i około 385 mm s.w.. Korzystniej filtr 31 ma RTD około 182 mm s.w. z RTD środkowego rdzenia 40 około 334 mm s.w.. W wykonaniu tym włókniną octanu celulozy rdzenia 40 jest korzystnie włóknina octanu celulozy 1,6/35000 mającą 1,6 denów na włókno, ogółem denów i przekrój poprzeczny w kształcie litery "Y". Obrzeżną warstwą zwijaną 41 jest korzystnie taki sam, jaki zastosowano w rdzeniu 21 filtra 12, papier półkrepowany ze 100% masy celulozowej z drewna miękkiego z 10% poprzecznym krepowaniem dla zwiększenia wytrzymałości na rozciąganie. Papieros 30 jest korzystnie wentylowany przepływem pomiędzy około 65% a około 75%, korzystniej przepływem około 67%, poprzez stosowne otwory wentylacyjne 15 zapewnione w zakończeniu 14 jak w papierosie 10. Figura 5 przedstawia papieros 50 z trzecim korzystnym wykonaniem filtra 51 według wynalazku. Filtr 51 jest tak zwanym filtrem "podwójnym", wykonanym z dwóch stykających się segmentów filtra 52,53. Segment filtra 52, który przylega do pręta tytoniowego 11 jest filtrem koncentrycznym omówionym wyżej, w którym jeden z rdzeni 54 i warstwa obrzeżna 55 jest z materiału zwijanego, a drugi rdzeń 54 i warstwa obrzeżna 55 jest z materiału włóknowego. Segment filtra 53, który jest przy ustniku, jest konwencjonalnym filtrem włóknowym, takim jak filtr octanu celulozy i jest przewidziany głównie w celach kosmetycznych. Mimo to segment 53 ma właściwości filtracji i RTD, a segment 52 musi być tak dopasowany, żeby cały filtr 51 miał żądane właściwości. W korzystnej postaci tego wykonania segment 52 zbudowany jest podobnie do filtra 12, ale ma długość tylko mm, podczas gdy segment 53 jest czopem długości 7-9 mm z włókna octanu celulozy 2,6/42000 mającego 2,6 denów na włókno, ogółem denów i przekrój poprzeczny w kształcie litery "Y". Ogólne RTD filtra jest pomiędzy około 125 m s.w. i około 175 mm s.w., korzystnie około 141 mm s.w., RTD segmentu 53 jest pomiędzy około 15 mm s.w. i około 45 mm s.w., korzystnie około 36 mm s.w.. RTD segmentu 52 jest pomiędzy około

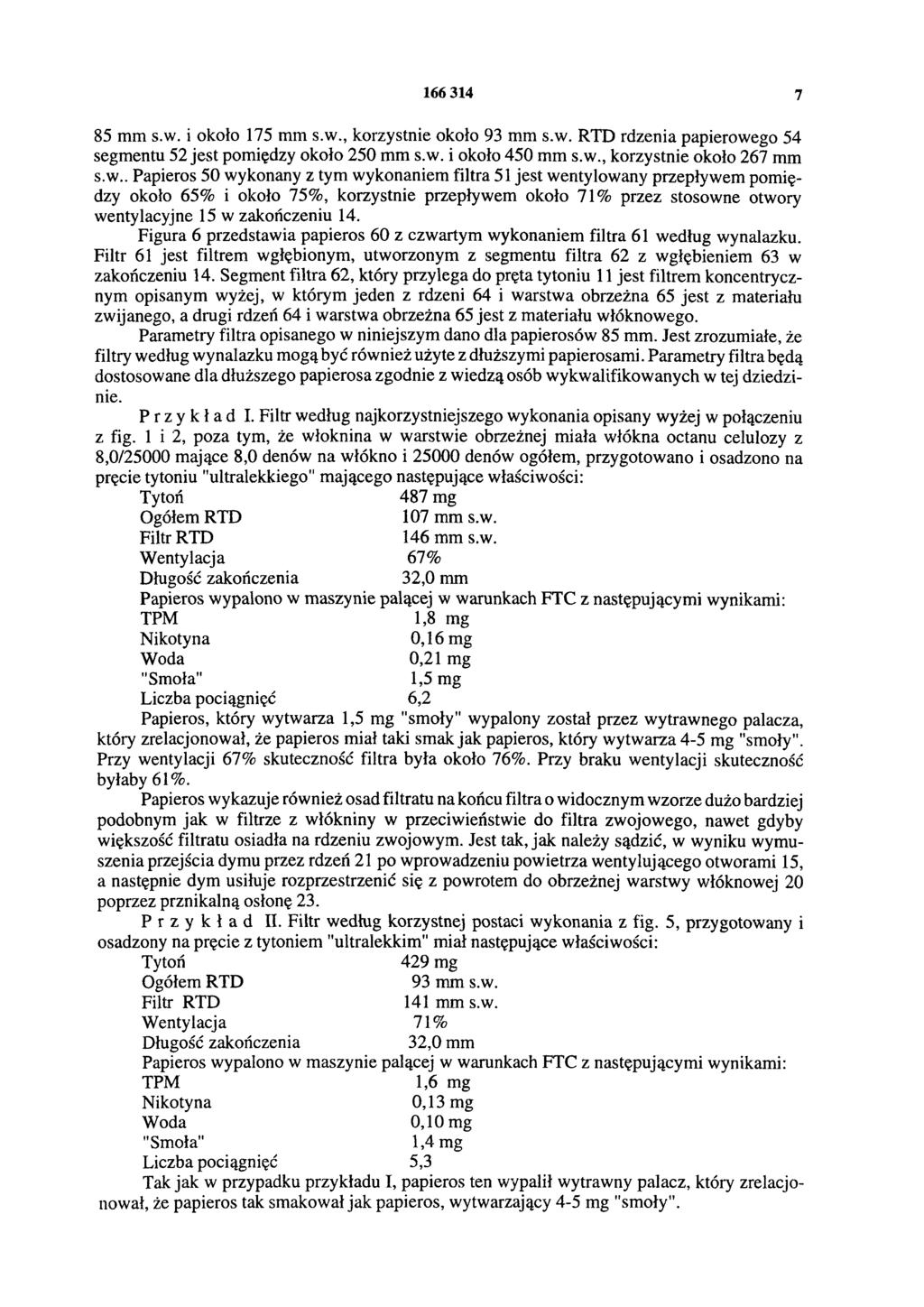

7 mm s.w. i około 175 mm s.w., korzystnie około 93 mm s.w. RTD rdzenia papierowego 54 segmentu 52 jest pomiędzy około 250 mm s.w. i około 450 mm s.w., korzystnie około 267 mm s.w.. Papieros 50 wykonany z tym wykonaniem filtra 51 jest wentylowany przepływem pomiędzy około 65% i około 75%, korzystnie przepływem około 71% przez stosowne otwory wentylacyjne 15 w zakończeniu 14. Figura 6 przedstawia papieros 60 z czwartym wykonaniem filtra 61 według wynalazku. Filtr 61 jest filtrem wgłębionym, utworzonym z segmentu filtra 62 z wgłębieniem 63 w zakończeniu 14. Segment filtra 62, który przylega do pręta tytoniu 11 jest filtrem koncentrycznym opisanym wyżej, w którym jeden z rdzeni 64 i warstwa obrzeżna 65 jest z materiału zwijanego, a drugi rdzeń 64 i warstwa obrzeżna 65 jest z materiału włóknowego. Parametry filtra opisanego w niniejszym dano dla papierosów 85 mm. Jest zrozumiałe, że filtry według wynalazku mogą być również użyte z dłuższymi papierosami. Parametry filtra będą dostosowane dla dłuższego papierosa zgodnie z wiedzą osób wykwalifikowanych w tej dziedzinie. Przykład I. Filtr według najkorzystniejszego wykonania opisany wyżej w połączeniu z fig. 1 i 2, poza tym, że włóknina w warstwie obrzeżnej miała włókna octanu celulozy z 8,0/25000 mające 8,0 denów na włókno i denów ogółem, przygotowano i osadzono na pręcie tytoniu "ultralekkiego" mającego następujące właściwości: Tytoń 487 mg Ogółem RTD 107 mm s.w. Filtr RTD 146 mm s.w. Wentylacja 67% Długość zakończenia 32,0 mm Papieros wypalono w maszynie palącej w warunkach FTC z następującymi wynikami: TPM 1,8 mg Nikotyna 0,16 mg Woda 0,21 mg "Smoła" 1,5 mg Liczba pociągnięć 6,2 Papieros, który wytwarza 1,5 mg "smoły" wypalony został przez wytrawnego palacza, który zrelacjonował, że papieros miał taki smak jak papieros, który wytwarza 4-5 mg "smoły". Przy wentylacji 67% skuteczność filtra była około 76%. Przy braku wentylacji skuteczność byłaby 61%. Papieros wykazuje również osad filtratu na końcu filtra o widocznym wzorze dużo bardziej podobnym jak w filtrze z włókniny w przeciwieństwie do filtra zwojowego, nawet gdyby większość filtratu osiadła na rdzeniu zwojowym. Jest tak, jak należy sądzić, w wyniku wymuszenia przejścia dymu przez rdzeń 21 po wprowadzeniu powietrza wentylującego otworami 15, a następnie dym usiłuje rozprzestrzenić się z powrotem do obrzeżnej warstwy włóknowej 20 poprzez prznikalną osłonę 23. Przykład II. Filtr według korzystnej postaci wykonania z fig. 5, przygotowany i osadzony na pręcie z tytoniem "ultralekkim" miał następujące właściwości: Tytoń 429 mg Ogółem RTD 93 mm s.w. Filtr RTD 141 mm s.w. Wentylacja 71% Długość zakończenia 32,0 mm Papieros wypalono w maszynie palącej w warunkach FTC z następującymi wynikami: TPM 1,6 mg Nikotyna 0,13 mg Woda 0,10 mg "Smoła" 1,4 mg Liczba pociągnięć 5,3 Tak jak w przypadku przykładu I, papieros ten wypalił wytrawny palacz, który zrelacjonował, że papieros tak smakował jak papieros, wytwarzający 4-5 mg "smoły".

8 Filtr wynalazku poprawia smak papierosów o małym wydzielaniu. Jest również możliwe, że filtr wynalazku może okazywać podobne osiągnięcia przy wyższym wydzielaniu. Na przykład papierosy średnio wydzielające mogą być odczuwane jak papierosy pełnoaromatyczne. W ten sposób widać, że zaprojektowano filtr o wysokiej skuteczności, który daje małe wydzielanie dostarczając również mile oczekiwany smak i inne estetyczne doznania. Osoby wykwalifikowane w tej dziedzinie docenią, że wynalazek można wprowadzić inaczej niż w opisanych wykonaniach, które przedstawiono dla celów ilustracji, a nie dla ograniczenia, a wynalazek jest ograniczony tylko następującymi zastrzeżeniami patentowymi. FIG. 2 FIG. 4

9 F IG.5 FIG. 6

10 F IG. 1 FIG. 3 Departament Wydawnictw UP RP. Nakład 90 egz. Cena 1,00 zł.
