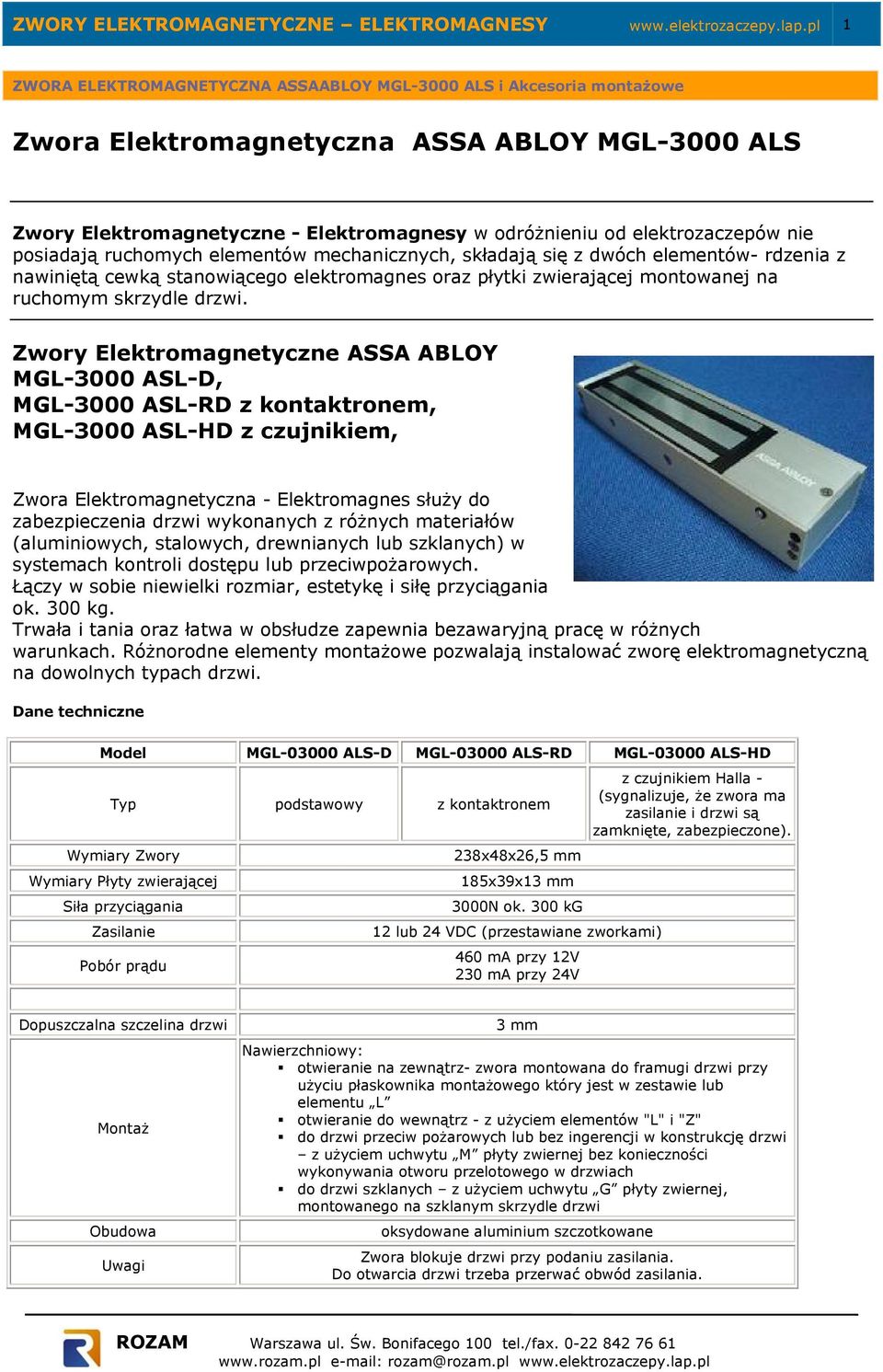

1 ZWORY ELEKTROMAGNETYCZNE ELEKTROMAGNESY 1 Zwora Elektromagnetyczna ASSA ABLOY MGL-3000 ALS Zwory Elektromagnetyczne - Elektromagnesy w odróżnieniu od elektrozaczepów nie posiadają ruchomych elementów mechanicznych, składają się z dwóch elementów- rdzenia z nawiniętą cewką stanowiącego elektromagnes oraz płytki zwierającej montowanej na ruchomym skrzydle drzwi. Zwory Elektromagnetyczne ASSA ABLOY MGL-3000 ASL-D, MGL-3000 ASL-RD z kontaktronem, MGL-3000 ASL-HD z czujnikiem, Zwora Elektromagnetyczna - Elektromagnes służy do zabezpieczenia drzwi wykonanych z różnych materiałów (aluminiowych, stalowych, drewnianych lub szklanych) w systemach kontroli dostępu lub przeciwpożarowych. Łączy w sobie niewielki rozmiar, estetykę i siłę przyciągania ok. 300 kg. Trwała i tania oraz łatwa w obsłudze zapewnia bezawaryjną pracę w różnych warunkach. Różnorodne elementy montażowe pozwalają instalować zworę elektromagnetyczną na dowolnych typach drzwi. Dane techniczne Model MGL ALS-D MGL ALS-RD MGL ALS-HD Typ podstawowy z kontaktronem Wymiary Zwory Wymiary Płyty zwierającej Siła przyciągania Zasilanie Pobór prądu 238x48x26,5 mm 185x39x13 mm 3000N ok. 300 kg 12 lub 24 VDC (przestawiane zworkami) 460 ma przy 12V 230 ma przy 24V z czujnikiem Halla - (sygnalizuje, że zwora ma zasilanie i drzwi są zamknięte, zabezpieczone). Dopuszczalna szczelina drzwi Montaż Obudowa Uwagi 3 mm Nawierzchniowy: otwieranie na zewnątrz- zwora montowana do framugi drzwi przy użyciu płaskownika montażowego który jest w zestawie lub elementu L otwieranie do wewnątrz - z użyciem elementów "L" i "Z" do drzwi przeciw pożarowych lub bez ingerencji w konstrukcję drzwi z użyciem uchwytu M płyty zwiernej bez konieczności wykonywania otworu przelotowego w drzwiach do drzwi szklanych z użyciem uchwytu G płyty zwiernej, montowanego na szklanym skrzydle drzwi oksydowane aluminium szczotkowane Zwora blokuje drzwi przy podaniu zasilania. Do otwarcia drzwi trzeba przerwać obwód zasilania.

elementów- rdzenia z nawiniętą cewką stanowiącego elektromagnes oraz płytki zwierającej montowanej na ruchomym skrzydle drzwi.

2 ZWORY ELEKTROMAGNETYCZNE ELEKTROMAGNESY 2 Zwora Elektromagnetyczna ASSA ABLOY MGL-3000 ALS zestaw podstawowy zawiera: elektromagnes płaskownik montażowy płytę zwierną podkładki 3szt. stalowe, 2 szt. gumowe śrubę i tuleję montażową płyty zwiernej wkręty do montażu płaskownika elektromagnesu 10 szt. klucze montażowe 2 szt.

elektromagnes płaskownik montażowy płytę zwierną podkładki 3szt. stalowe, 2 szt.

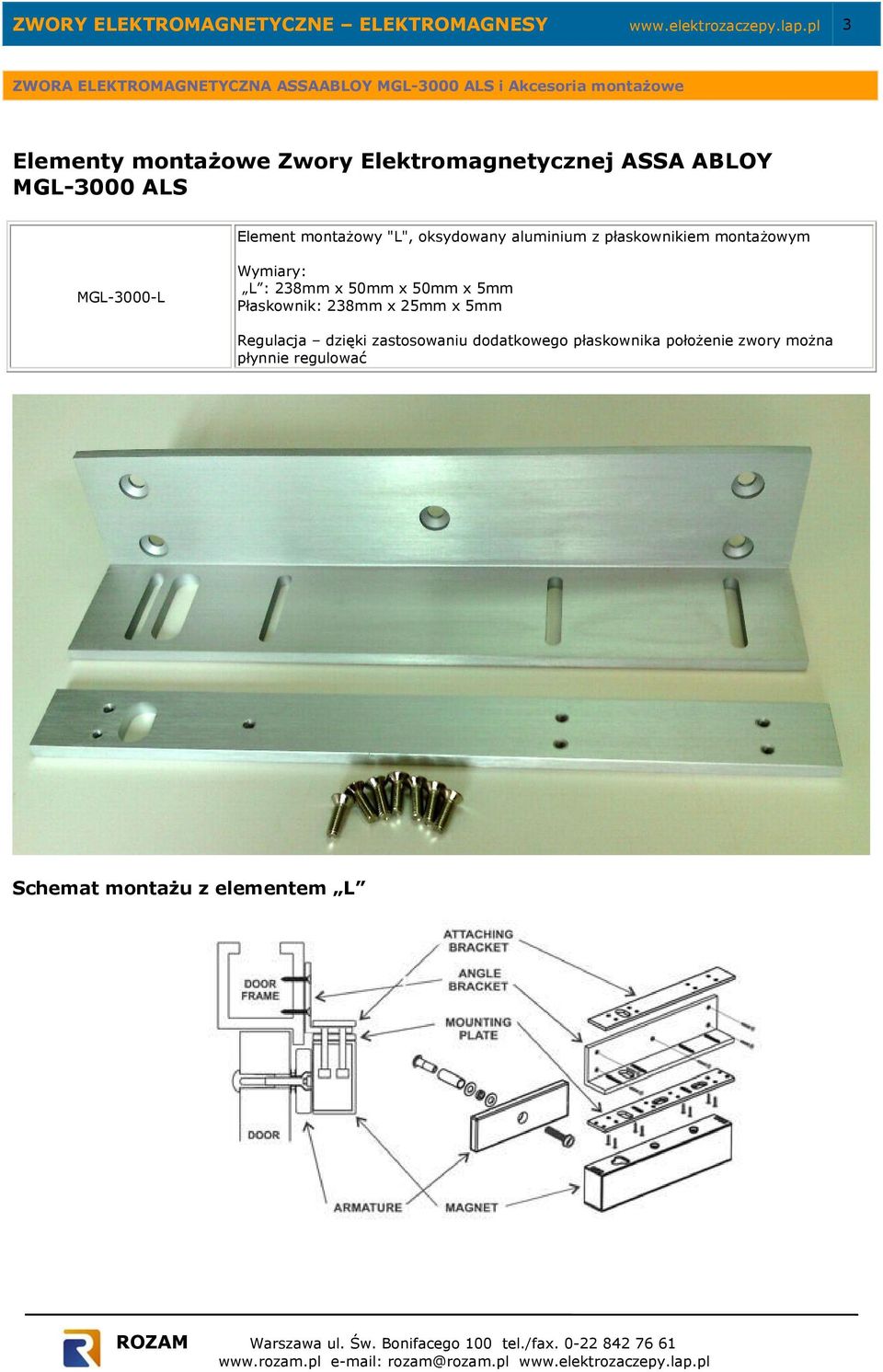

3 ZWORY ELEKTROMAGNETYCZNE ELEKTROMAGNESY 3 Elementy montażowe Zwory Elektromagnetycznej ASSA ABLOY MGL-3000 ALS Element montażowy "L", oksydowany aluminium z płaskownikiem montażowym MGL-3000-L Wymiary: L : 238mm x 50mm x 50mm x 5mm Płaskownik: 238mm x 25mm x 5mm Regulacja dzięki zastosowaniu dodatkowego płaskownika położenie zwory można płynnie regulować Schemat montażu z elementem L

oksydowany aluminium z płaskownikiem montażowym MGL-3000-L Wymiary: L : 238mm x 50mm x 50mm x 5mm

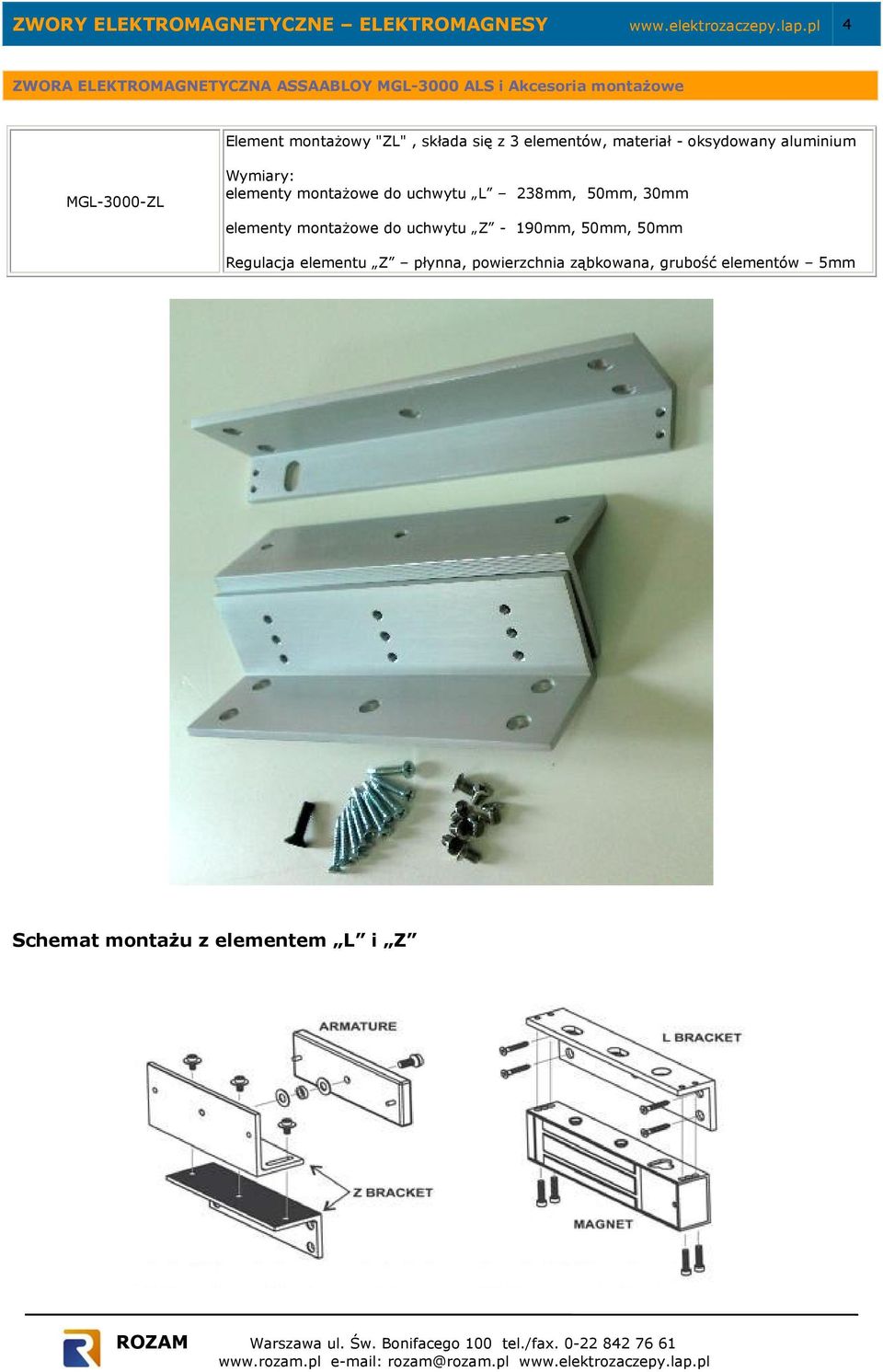

4 ZWORY ELEKTROMAGNETYCZNE ELEKTROMAGNESY 4 Element montażowy "ZL", składa się z 3 elementów, materiał - oksydowany aluminium MGL-3000-ZL Wymiary: elementy montażowe do uchwytu L 238mm, 50mm, 30mm elementy montażowe do uchwytu Z - 190mm, 50mm, 50mm Regulacja elementu Z płynna, powierzchnia ząbkowana, grubość elementów 5mm Schemat montażu z elementem L i Z

MGL-3000-ZL Wymiary: elementy montażowe do uchwytu L 238mm, 50mm, 30mm elementy montażowe do

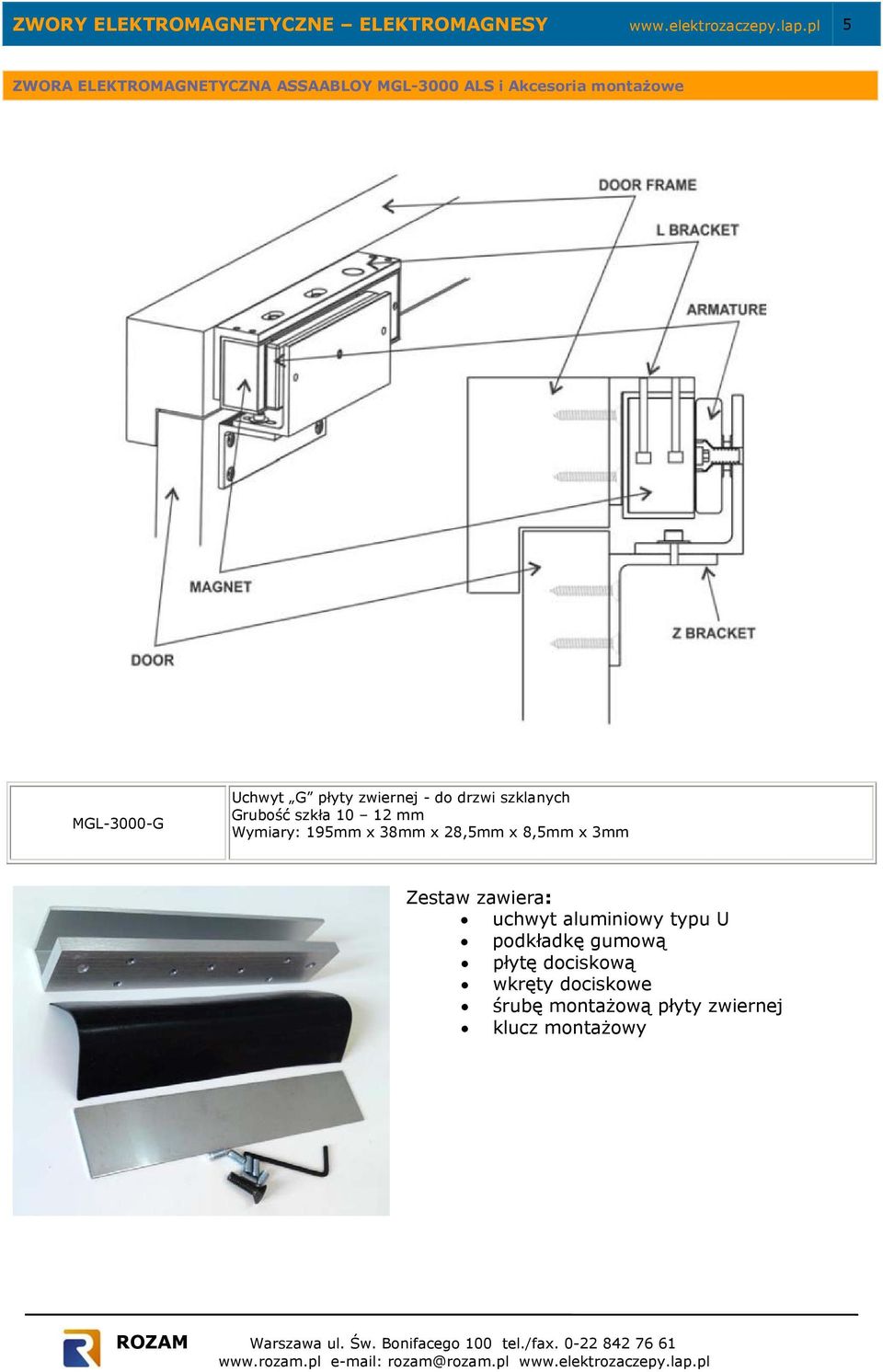

5 ZWORY ELEKTROMAGNETYCZNE ELEKTROMAGNESY 5 MGL-3000-G Uchwyt G płyty zwiernej - do drzwi szklanych Grubość szkła mm Wymiary: 195mm x 38mm x 28,5mm x 8,5mm x 3mm Zestaw zawiera: uchwyt aluminiowy typu U podkładkę gumową płytę dociskową wkręty dociskowe śrubę montażową płyty zwiernej klucz montażowy

mm Wymiary: 195mm x 38mm x 28,5mm x 8,5mm x 3mm Zestaw zawiera: uchwyt aluminiowy

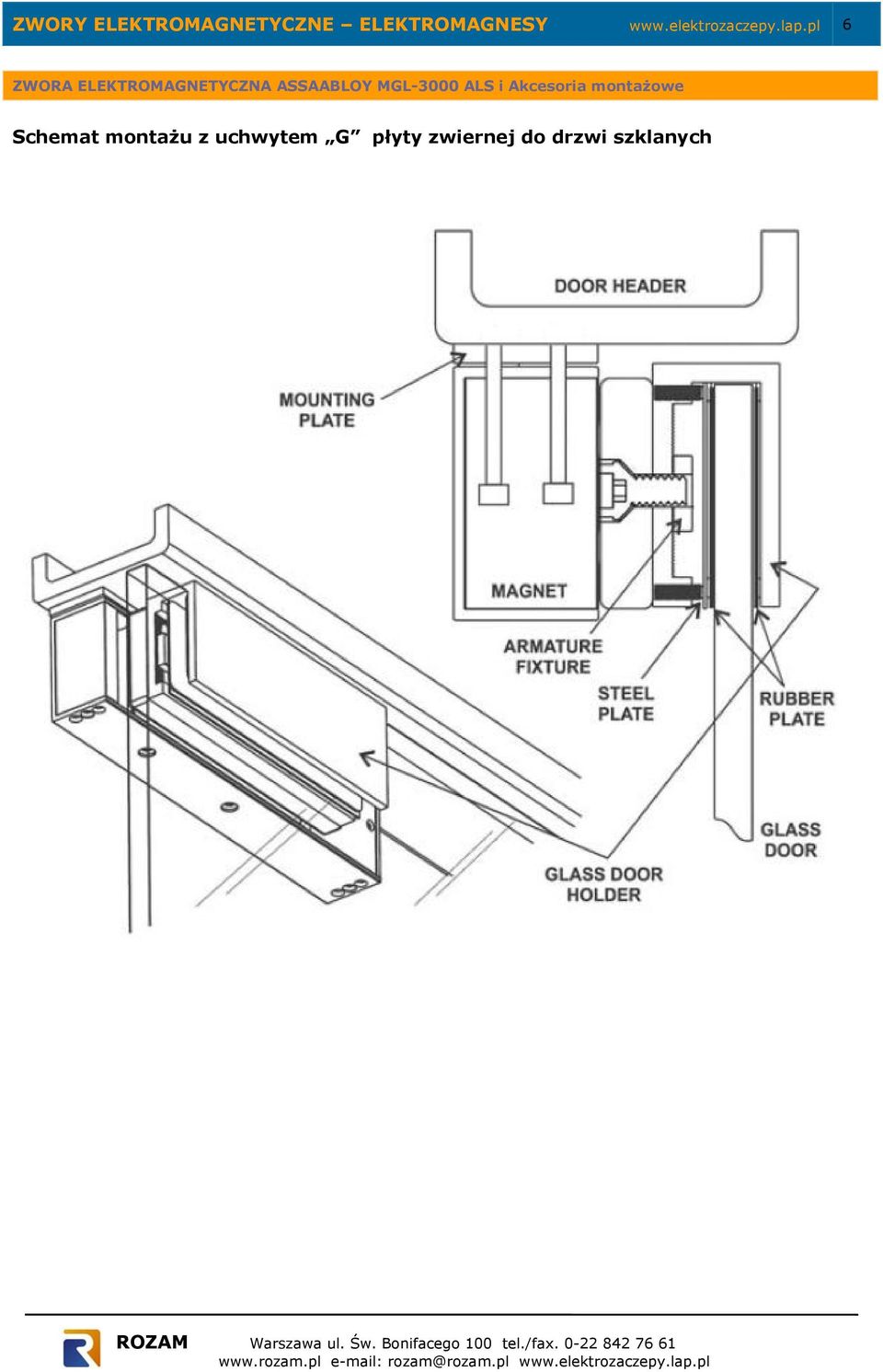

6 ZWORY ELEKTROMAGNETYCZNE ELEKTROMAGNESY 6 Schemat montażu z uchwytem G płyty zwiernej do drzwi szklanych

7 ZWORY ELEKTROMAGNETYCZNE ELEKTROMAGNESY 7 MGL-3000-M Uchwyt M płyty zwiernej bez konieczności perforacji przelotowej drzwi - do drzwi przeciwpożarowych lub innych gdzie nie można wykonać standardowego montażu płyty zwiernej dołączonym zestawem śruba i tuleja wykonując otwór przelotowy w drzwiach Wymiary: A-200mm/186mm x B-55mm/41mm x C-15mm Płyta ma kształt korytka, 6 otworów montażowych do drzwi, 1 otwór do przykręcenia płyty zwiernej i 2 otwory do kołków stabilizujących

gdzie nie można wykonać standardowego montażu płyty zwiernej dołączonym zestawem śruba i tuleja wykonując otwór przelotowy w
