RS PRO 1000 RS PRO 2000

Transkrypt

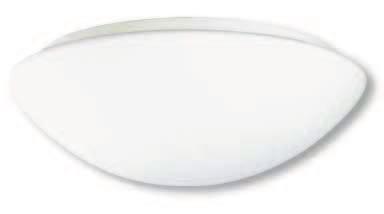

1 RS PRO 1000 Dojrzałe i mocne: RS PRO 1000 i Wariant 1000 pracuje z żarówkami energooszczędnymi 2 x 18 W i 2 elektronicznymi urządzeniami stabilizacyjno-zapłonowymi. Lampy 2000 są przeznaczone dla wydajnych źródeł 2 x 26 W/ TC-DEL G 24-Q3 (2 niezależne urządzenia ). Obie lampy z rodziny RS PRO można połączyć ze sobą za pośrednictwem dwukierunkowego połączenia radiowego. W tym celu wystarczy podłączyć moduły radiowe bezpośrednio w lampach. Łącznie 32 dostępne adresy umożliwiają tworzenie także bardziej kompleksowych grup połączeń. Transmisja sygnałów radiowych odbywa się niezwykle pewnie i szybko. Aluminiowa podstawa lamp jest wyjątkowo trwała i wytrzymała. Klosze są dostępne w wersji szklanej lub z tworzywa udaroodpornego. Połączenia można oczywiście wykonać także za pomocą przewodów. Można podłączyć dalsze odbiorniki o maksymalnej mocy 800 wat (np. wentylator łazienkowy) lub lampy. Wyposażenie Żarówki energooszczędne RS PRO 1000: 2 x 18 W/ TC-DEL G 24-Q2 RS PRO 2000: 2 x 26 W/ TC-DEL G 24-Q3 2 niezależne urządzenia Możliwa praca tylko z jedną żarówką Sensor Czujnik wysokiej częstotliwości 360, Ø 1 8 m Indywidualna regulacja zasięgu Precyzyjne ustawianie czasu świecenia i progu czułości zmierzchowej Osprzęt (opcja) Czujnik 2 x 18 W / 2 x 26 W Moduł radiowy (opcja) Moduł diody świecącej (opcja) Sensor Moduł diodowy 25 diod świecących Zależne od sieci lub w wersji z akumulatorem niezależne od sieci światło orientacyjne Światło awaryjne Przyłącze do sieci prądu awaryjnego Dioda LED 3 W Lampa podstawowa bez modułu światła orientacyjnego + układ radiowy zasilanego akumulatorem + układ radiowy Radio 32 kanały Dwukierunkowe połączenie Max 100 m na wolnym powietrzu Możliwość łączenia połączeń radiowych i kablowych SLAVE Lampa podstawowa bez modułu + układ radiowy zasilanego akumulatorem + układ radiowy Możliwość połączenia w sieć przez przewód sterujący (max 3x RS PRO 1000/2000) Kierunek przekazywania informacji od czujnika do czujnika lub do lampy bez czujnika (Slave) Możliwość połączenia przez moduły radiowe (dowolna liczba RS PRO 1000/2000, zasięg max 100m przy bezpośrednim połączeniu w zasięgu widoczności) RS PRO 1000 : 2 x 18 W, 2 elektron. urządzenia RS PRO 1000 Slave: 2 x 18 W, 2 elektron. urządzenia : 2 x 26 W, 2 elektron. urządzenia Slave: 2 x 26 W, 2 elektron. urządzenia 123

2 Krzywe fotometryczne RS PRO 500/1000/2000 RS PRO 500 RS PRO x 13 W 2 x 18 W 1 x 18 W 2 x 26 W 1 x 26 W Obszar wykrywania przy wysokości montażu 2,8 m (czerwony = promieniowy kierunek ruchu) nagrodzony w dziedzinie: Moduł MLED1 Moduł światła awaryjnego ekologii Osprzęt Moduł MLED1: Światło orientacyjne; 25 diod LED; Opcja Moduł MLED1 A: Światło orientacyjne zasilane akumulatorem, niezależne od sieci; Opcja Moduł światła awaryjnego: Przyłącze do sieci prądu awaryjnego, opcja z diodą 3 W Moduł radiowy MF1: Połączenie przez dwukierunkowe połączenie radiowe; opcjonalnie (nie RS PRO 500) Stylizowane pierścienie białe i srebrne (opcjonalne) Adapter montażowy do puszek, odległość między otworami mm, opcja 124

3 RS PRO 500 RS PRO 1000 EAN RS PRO 500/1000/2000 Klosz z udaroodpornego tworzywa RS PRO 500, biała RS PRO 500 Slave biała RS PRO 1000, biała RS PRO 1000 Slave biała , biała Slave biała także w wersji szklanej RS PRO 500 G, biała RS PRO 500 G Slave biała RS PRO 1000 G, biała RS PRO 1000 G Slave biała G, biała G Slave biały Wymiary RS PRO 500: 280 x 280 x 110 mm (wys. x szer. x gł.) RS PRO 1000: 320 x 320 x 110 mm RS : x 400 x 142 mm Moc dodatkowego odbiornika energii Zasilanie sieciowe Technika wysokiej częstotliwości Moc RS PRO 500: 2 x 13 W / TC-DEL G 24-Q1 * 1 (1 elektroniczne urządzenie ) RS PRO 1000: 2 x 18 W / TC-DEL G 24-Q2 * 1 (2 elektroniczne urządzenia stabilizacyjno zapłonowe) : 2 x 26 W / TC-DEL G24-Q3* 1 (2 elektroniczne urządzenia ) RS PRO 500: RS PRO 1000/2000: V, 50 Hz max 4 dodatkowe lampy max 2 dodatkowe lampy 5,8 GHz (reaguje niezależnie od temperatury na najmniejsze ruchy)* 2 Kąt wykrywania 360 z 160 kątem rozwarcia* 2 Moc nadawcza ok. 1 mw* 2 Zasięg czujnika Ø 1 8 m, bezstopniowo, wytłumiany w 4 kierunkach* 2 Max pokrycie pow. ok. 50 m 2 * 2 Ustawianie czasu 1 20 min. + tryb instalacyjny* 2 Ust. progu czułości zmierzchowej Stopień ochrony IP 44 Klasa ochronności Zakres temperatury Osprzęt luksów + tryb samouczenia* 2 II -10 do +50 C - Adapter montażowy do puszek, odległość między otworami mm. EAN Moduł MLED1 z 25 diodami świecącymi EAN Moduł (akumulator) niklowometalowo-hybrydowy MLED1A dla niezależnego od sieci EAN Moduł światła awaryjnego z 1 diodą LED do podłączenia do sieci elektrycznej EAN Tylko Jakość RS PRO 1000/2000: Moduł radiowy MF1 do połączenia kilku lamp, 868 MHz rodzaj modulacji FM redundantne przekazywanie informacji, max 100 m EAN Stylizowane pierścienie RS PRO 500 biały RS PRO 500 srebrny RS PRO 1000 biały RS PRO 1000 srebrny biały srebrny * 1 Używać wyłącznie ze wskazanymi żarówkami, trwałość żarówek nie jest zmniejszana przez przełączanie. * 2 Tylko dla wykonania. 125

4 Osprzęt Moduł MLED1: Światło orientacyjne EAN Diody LED do automatycznego Moduł MLED1 A: Światło orientacyjne w wariancie z akumulatorem EAN Diody LED do automatycznego Automatyczny tryb zasilania akumulatorowego w razie awarii napięcia sieciowego Moduł światła awaryjnego EAN Przyłącze do sieci prądu awaryjnego Dioda LED 3 W Do podłączenia w lampie Ten moduł umożliwia oświetlenie orientacyjne za pomocą diod świecących w czasie, gdy lampa nie wykrywa żadnych ruchów. Dzięki temu z daleka pomieszczenie nie wygląda na całkiem nieoświetlone. Światło orientacyjne działa z napięciem sieciowym. Po wykryciu ruchu lampa przełącza się na światło główne. Wersja modułu z akumulatorem jest ładowana przez napięcie sieciowe i działa wówczas jak wersja MLED1. Cecha szczególna: w razie awarii napięcia sieciowego moduł automatycznie przełącza się na zasilanie akumulatorowe. Diody LED świecą niezależnie od jasności otoczenia i pomagają w orientacji. Moduł światła awaryjnego służy do zapewniania światła w razie awarii lub usterki głównego źródła zasilania (230 V). Jest on wyposażony w jedną diodę LED, zapewniającą duża moc świetlną, gdy jest ona naprawdę potrzebna. 126

5 Moduł radiowy MF1 EAN Przeznaczony do serii RS PRO 1000/2000 i sensiq Wygodne włączanie odbiorników (wewnętrznych/zewnętrznych) Dwukierunkowość (nadajnik/ odbiornik) Adapter montażowy (podstawa) EAN Do puszek montażowych Odległość między otworami mm Stylizowane pierścienie Dostosowanie do stylizowanych obiektów i pomieszczeń Osprzęt do istniejących lamp Prosty montaż Uniknij tworzenia połączeń przewodowych. Za pomocą modułów radiowych można połączyć ze sobą lampy i/lub lampy Slave z serii RS PRO w grupy dzięki dwukierunkowemu połączeniu radiowemu. Dotyczy to także czujników ruchu IQ. Adapter montażowy umożliwiający umieszczenie lampy w puszce (w razie potrzeby). Stylizowane pierścienie pozwalają wnieść trochę indywidualności do systemu. Dzięki wysokogatunkowym pierścieniom z tworzywa sztucznego można doskonale dopasować wzornictwo lamp RS PRO do istniejących warunków w pomieszczeniu. Są one dostępne w kolorze białym oraz srebrnym. Wymiary (wys. x szer. x gł.) EAN RS PRO 500 biały RS PRO 500 srebrny RS PRO 1000 biały RS PRO 1000 srebrny biały srebrny RS PRO 500: RS PRO 1000: : 310 x 310 x 30 mm 358 x 358 x 33 mm 437 x 437 x 33 mm 127
