1 KONTROLA DOSTĘPU Zabezpieczenie Parkingów CZYTNIKI Dalekiego Zasięgu 866MHz

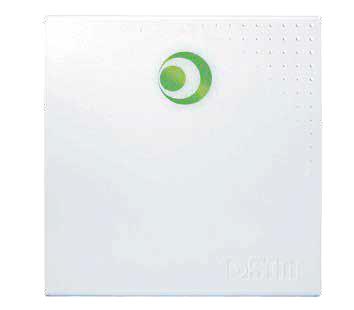

2 ZABEZPIECZENIE PARKINGÓW CZYTNIKI DALEKIEGO ZASIĘGU GAT do 5m KOMPAKTOWE Z ELIPTYCZNĄ STREFĄ ODCZYTU UMOŻLIWIA PEŁNE ZABEZPIECZENIE - KONTROLA DOSTĘPU CZYTNIK GAT Nano ZALETY KTÓRYCH NIE MAJĄ PILOTY: IDENTYFIKACJA WJEŻDŻAJĄCYCH POJAZDÓW I GRUP PIESZYCH Sposób instalacji płytki TAG ZASTRZEGANIE KART NADAWANIE UPRAWNIEŃ MUSI WYJECHAĆ ABY WJECHAĆ BEZ KOPIOWANIA PILOTÓW Dzięki małym rozmiarom, karta TAG jest niemal 'niewidoczna' za lusterkiem wstecznym ZASADA DZIAŁANIA System składa się z 2 elementów: czytnika na wjeździe i płytki Tag zamontowanej w samochodzie lub karty CCTW lub etykiety samoprzylepnej ETA. Pojazd, lub grupa pieszych zbliżając się z kartą lub etykietą w kierunku czytnika jest z daleka, do 5m automatycznie identyfikowany przez czytnik 868MHz który wysyła sygnał do kontrolera otwierającego szlaban lub bramę. Do wyboru różne rodzaje identyfikatorów: PŁYTKA Tag TLTA ze wspornikiem KARTA CCTW formatu karty kredytowej KARTA DUALNA hybrydowa CAL khz + UHF 13,56 khz + UHF Zestaw GAT Nano GAT nr kat: Etykieta ETA ETYKIETA 90x10mm Czytnik dalekiego zasięgu TELETAG 868MHz do 5m karty pasywne Czytnik dalekiego zasięgu TELETAG 868MHz do 7m karty pasywne LISTWA TML ZASIĘG Płynny przejazd przez szlaban DANE TECHNICZNE ZASILANIE POBÓR PRĄDU INETRFEJSY KOMUNIKACJI NORMY SZYBKOŚĆ WJAZDU NORMY/ WYMIARY OBUDOWA TEMPERATURA PRACY STOPIEŃ OCHRONY 12VDC (+9VDC do +36VDC) 1 A (+12VDC) TTL; ISO2; Wiegand 26/44 EPC GEN km/h CE / 21 x 20 3,75cm PCV - biały - odporność ogniowa M1 Od 30 C C IP 65 - IK 07 PEŁNE BEZPIECZEŃSTWO KONTROLA DOSTĘPU ŁATWA INSTALACJA

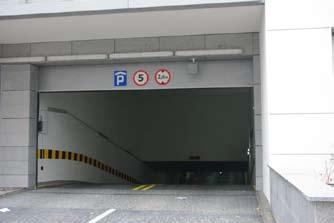

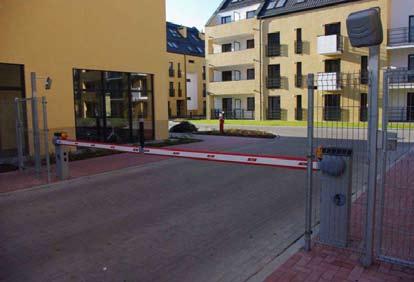

3 ZABEZPIECZENIE PARKINGÓW NA 2 SPOSOBY : CZYTNIKI DALEKIEGO ZASIĘGU UR do 15m Z ANTENĄ KIERUNKOWĄ Różne konfiguracje wjazdu W ofercie 4 wersje czytnika URC: - URC z anteną zintegrowaną - URC z anteną zewnętrzną - URC dwóch obszarów odczytu - URC czterech obszarów odczytu Przejazd pojedynczy Wjazd / Wyjazd CZYTNIK UR1, URC, URD PEŁNE ZABEZPIECZENIE, KONTROLA DOSTĘPU Zestaw UR1 URC nr kat: LPP DANE TECHNICZNE ZASILANIE POBÓR PRĄDU INETRFEJSY KOMUNIKACJI NORMY SZYBKOŚĆ WJAZDU NORMY OBUDOWA Czytnik dalekiego zasięgu TELETAG 868MHz do 4m karty pasywne Czytnik dalekiego zasięgu TELETAG 868MHz do 7m karty pasywne Czytnik przenośny odczyt-zapis 868MHz GPS 9VDC do 36VDC 2,5 A (+12VDC) zalecane 3A TTL; ISO2; Wiegand 26/44 EPC GEN km/h CE ABS - szara RAL 7035 ZASIĘG Płynny przejazd przez szlaban PEŁNE BEZPIECZEŃSTWO KONTROLA DOSTĘPU ŁATWA INSTALACJA TEMPERATURA PRACY STOPIEŃ OCHRONY Od 30 C C IP 66 - IK 07

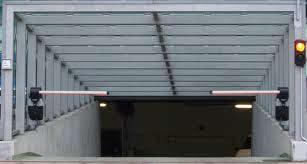

4 ZABEZPIECZENIE BUDYNKÓW ZABEZPIECZENIE BUDYNKÓW CZYTNIKI - SYSTEM KONTROLI DOSTĘPU PODDASZE Pomieszczenia biurowe Klatka schodowa Pomieszczenia mieszkalne PIWNICA / GARAŻ PARTER I PIĘTRO II PIĘTRO III PIĘTRO System Kontroli Dostępu umożliwia całkowite zamknięcie obszaru chronionego jakim są garaże podziemne. Wszystkie zdarzenia rejestrowane na komputerze czujka magnetyczna samozamykacz drzwiowy czytnik zbliżeniowy zaczep elektromagnetyczny klamka CZYTNIK SZYFRATOR i DOMOFON Wyjścia z garaży i piwnic na parter poprzez drzwi zabezpieczone CZYTNIK Tag Wjazd do garaży poprzez system czytników dalekiego zasięgu

5 PRZYKŁAD STRUKTURY KONTROLI DOSTĘPU

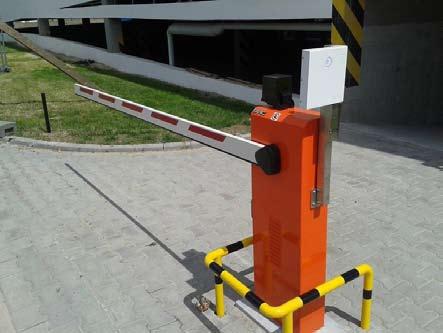

6 PRZYKŁADY REALIZACJI INSTALACJI GARAŻ WILANÓW Czytnik GAT nano z domofonem i szlabanem hydraulicznym GARAŻ KRAKÓW Politechnika Czytnik GAT nano z domofonem i szlabanem hydraulicznym

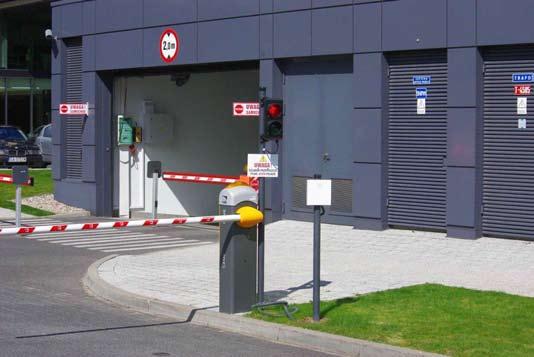

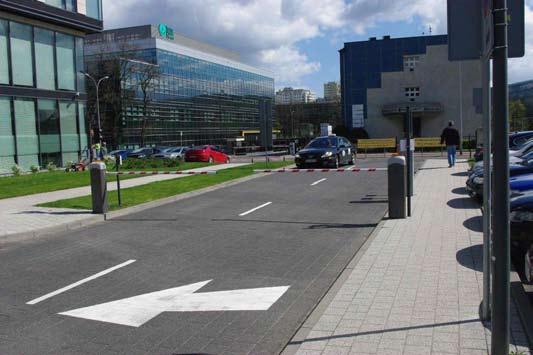

7 PRZYKŁADY REALIZACJI INSTALACJI PARKING i GARAŻ GDYNIA CENTRUM OFFICE PRK. Czytniki GAT nano ze szlabanami elektromechanicznymi, 1500 uż.

8 ZABEZPIECZENIE PARKINGÓW 1 BARIERY PODCZERWIENI» Solaris» Maxiris III» Maxiris 2000» Uniris II / Biris II» Kit Biris II» Coliris II» Finiris II» Miniris II A B C D E F G H 1H 6 5C 4B 3 2A 2 DETEKCJA UDERZEŃ» G -Fence» G -Wall A B 3 OPŁATY PARKINGOWE SYSTEM BILETERKA SYGNALIZACJA WOLNYCH MIEJSC 1 3 1B 1D G 5A DETEKTORY MIKTOFALOWE» Ermo 482X Pro» Coral» Manta CZYTNIKI DALEKIEGO ZASIĘGU UR1 URC GAT NANO A B C 2C SZLABANY I SŁUPKI 5 DETEKCJA W OGRODZENIU» Forix» Claustra Duo» Losange + A B C MONITORING KAMER» Foxprotect
