1 PROCEDURY POMIARÓW PARAMETRÓW KONSTRUKCYJNYCH, MATERIAŁOWYCH I SZYBKOŚCI ZUśYCIA KOMBAJNOWYCH NOśY STYCZNO-OBROTOWYCH Część : Procedura pomiaru parametrów konstrukcyjnych noŝy styczno-obrotowych oraz karta pomiarowa: - wymiary liniowe, - wymiary kątowe, Część : Procedura pomiaru parametrów materiałowych noŝy styczno-obrotowych oraz karta pomiarowa: - parametry materiałowe korpusu noŝa, - parametry materiałowe węglika spiekanego, Część : Procedura pomiaru szybkości zuŝycia noŝy styczno-obrotowych oraz karta pomiarowa: - ubytek masy noŝa styczno-obrotowego, - ubytek długości noŝa styczno-obrotowego.

2 Część PROCEDURA POMIARÓW PARAMETRÓW KONSTRUKCYJNYCH NOśY STYCZNO OBROTOWYCH Mierzone parametry konstrukcyjne noŝa styczno-obrotowego zamieszczono na rys... Pomiar wymiarów liniowych (L n, L c, L u, h k ) na stole traserskim, przy pomocy wysokościomierza warsztatowego z dokładnością 0,mm.. Pomiar średnic za pomocą suwmiarki warsztatowej z dokładnością 0,mm.. Pomiar kąta ostrza węglika, mierzony za pomocą mikroskopu warsztatowego z dokładnością 0, o. Rys.. NóŜ styczno-obrotowy z wymiarami do pomiaru

3 .., dnia.. (miejscowość) KARTA POMIARU WYMIARÓW LINIOWYCH I KĄTOWYCH NOśA STYCZNO-OBROTOWEGO Lp. Nr noŝa Parametry geometryczne noŝa L c [mm] L n [mm] L u [mm] h k [mm] β u [ ] d k [mm] d u [mm] d u [mm] Uwagi Wykonał: data, podpis

4 Część PROCEDURA BADAŃ MATERIAŁOZNAWCZYCH NOśA STYCZNO-OBROTOWEGO. a. b. c. Węglik; - pomiar gęstości - analiza składu chemicznego - Pomiar HRC;, i 0 mm - powierzchnia zgładu - analiza składu chemicznego Pomiar twardości na powierzchni części Rys.. NóŜ styczno-obrotowy; a. Węglik spiekany, b. KrąŜek z materiału korpusu przeznaczony do badania: składu chemicznego, twardości i badań mikroskopowych, c. Pomiary twardości na powierzchni części chwytowej. Badania materiałoznawcze korpusu noŝa styczno-obrotowego. Oddzielić węglik z korpusu noŝna obróbką wiórową.. Splanować powierzchnię przekroju poprzecznego korpusu i odciąć krąŝek o grubości ok. 0 mm (rys. b).. Przeszlifować na mokro powierzchnie przekroju poprzecznego, uzyskać równoległość powierzchni. 4

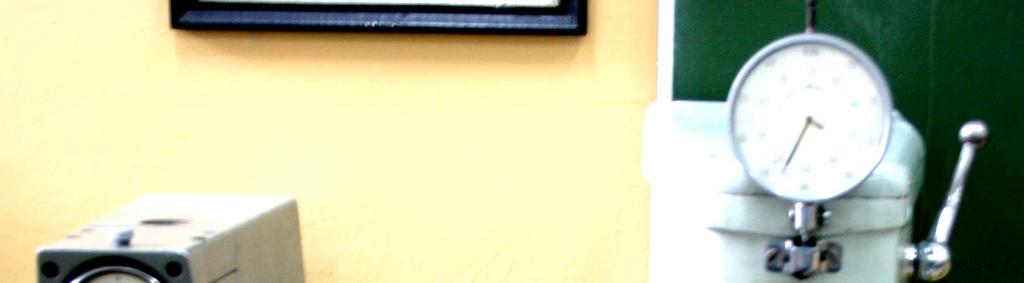

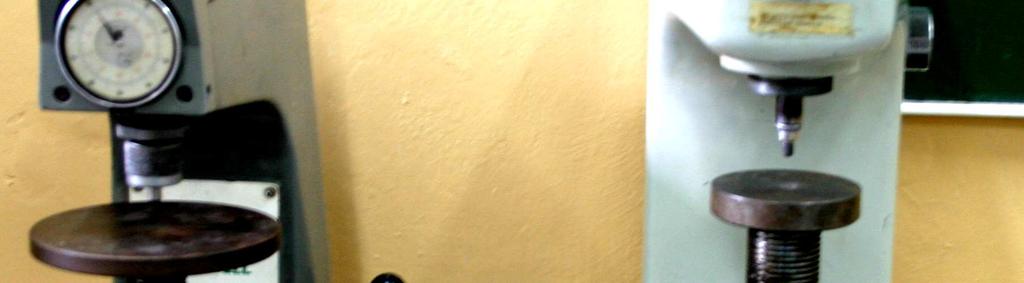

5 4. Odciąć kawałek (zaznaczony na czerwono, rys. b) przeznaczony na zgład metalograficzny do badań mikrostruktury. 5. Zmierzyć twardość na przekroju poprzecznym na dwóch średnicach wzajemnie prostopadłych w odległościach,, 0 mm od powierzchni zewnętrznej (rys. b), a wyniki zestawić tabelarycznie (tab. ). 6. Zmierzyć twardość na powierzchni części chwytowej (rys. c), a wyniki zestawić tabelarycznie (tab. ). Rys.. Twardościomierze Rockwella. Tablica. Zestawienie wyników pomiarów twardości na przekroju poprzecznym części roboczej dla trzech losowo wybranych noŝy. Odległość od Twardość HRC powierzchni, (oznaczenie) 4 Średnia Wymagania mm 0 0 5

6 załącznik nr do wymagań do aukcji 0 Tablica. Zestawienie wyników pomiarów twardości na powierzchni części chwytowej Dla trzech losowo wybranych noŝy. Twardość HRC (oznaczenie) Średnia Wymagania 7. Wykonać zgład metalograficzny. Ujawnienie mikrostruktury (odczynnik nital). Wykonanie mikrofotografii stosując obiektyw 50 w odległości, 0 mm. a. b. Rys.. Przykładowe mikrostruktury z odległości; a. mm, b. 0 mm. Wynik: Mikrostruktura martenzytu odpuszczonego. 8. Analiza składu chemicznego materiału korpusu noŝa wykonana metodą iskrową za pomocą urządzenia Foundry Master (tab.). Tablica. Skład chemiczny stali zastosowanej na korpus noŝa dla trzech losowo wybranych noŝy. Pierwiastek chemiczny, % mas. Nr noŝa C Mn Si S P Cr Ni Mo Wynik V analizy* 6

7 * zgodny, niezgodny z deklaracją producenta Badania węglików spiekanych stosowanych w noŝach styczno-obrotowych. Zeszlifować pozostałości lutu z powierzchni węglika spiekanego.. Wykonać powierzchnie równoległe do pomiarów twardości (rys. 4). Rys. 4. Węglik spiekany przygotowany poprzez zeszlifowanie równoległe powierzchni z zaznaczonymi miejscami do pomiarów twardości. Pomiary twardości węglików metodą Vickersa zgodnie z normą PN-EN 878;996 (tab.4). Obliczanie twardości wg wzoru: HV =,8544 F/d ; kg/mm lub HV = 0,89 F/d ; N/mm gdzie; F siła nacisku w kg lub N, d długość przekątnej odcisku w mm. Tablica 4. Pomiary twardości węglika spiekanego dla trzech losowo wybranych noŝy. Wymagani Twardość HV0 a (oznaczenie) Średnia HV0 4. Analiza składu chemicznego węglika spiekanego (tab. 5) wykonana za pomocą Mini Pal4, Analizatora EDXRF (energy dispersive X-ray Fluorescence). Tablica 5. Skład chemiczny węglika spiekanego dla trzech losowo wybranych noŝy. Inne pierwiastki Wynik Co, % W, % (węglika) (np. Ti,V,Ta,%) analizy* 7

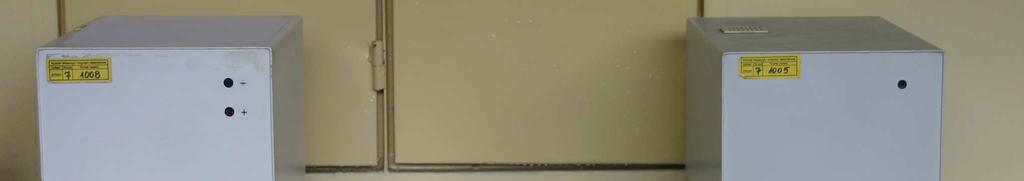

8 * zgodny, niezgodny z deklaracją producenta 5. Oznaczenie gęstości węglika spiekanego zgodnie z normą PN-ISO 69/Ap (tab. 6). Rys. 5. Analityczne wagi laboratoryjne. Oznaczenie gęstości węglików przeprowadzić w oparciu o normę PN-ISO 69/Ap zgodnie z formułą: ρ = (m ρ )/m ; gdzie: ρ gęstość cieczy w powietrzu, g/cm m masa próbki, oznaczona przez zwaŝenie w powietrzu, m masa cieczy wypartej przez próbkę Tablica 6. Wyniki pomiarów do oznaczenia gęstość węglików Nr węglika Temperatura wody uŝytej do waŝenia ρ w, gęstość wody, g/cm Masa węglika, w powietrzu g. Masa węglika, w wodzie g. Gęstość g/cm Przypisany gatunek węglika 8

9 .., dnia.. (miejscowość) K A R T A P O M I A R Ó W M A T E R I A Ł O Z N A W C Z Y C H. KORPUS NOśA STYCZNO-OBROTOWEGO Pomiary twardości części roboczej Odległość od Twardość HRC powierzchni, (oznaczenie) 4 Średnia Wymagania mm 0 Pomiary twardości części chwytowej Twardość HRC (oznaczenie) Średnia Wymagania Skład chemiczny Pierwiastek chemiczny, % mas. (oznaczenie) C Mn Si S P Cr Ni Mo V Wynik analizy* * - zgodny, niezgodny 9

10 Mikrostruktura a. odległość mm od powierzchni b. odległość 0 mm od powierzchni Opis struktury:... WĘGLIK SPIEKANY NOśA STYCZNO-OBROTOWEGO Pomiar twardości Twardość HV0 Wymagania (węglika) Średnia HV0 Pomiar gęstości Nr węglika Temperatura wody uŝytej do waŝenia ρ w, gęstość wody, g/cm Masa węglika, w powietrzu g. Masa węglika, w wodzie g. Gęstość g/cm Przypisany gatunek węglika wg PN-88/H Skład chemiczny (węglika) Co, % W, % * zgodny, niezgodny z deklaracją producenta Inne pierwiastki (np. Ti, V, Ta, %) Wynik analizy*.., dnia.. (miejscowość) podpis 0

11 Część PROCEDURA BADAŃ SZYBKOŚCI ZUśYCIA NOśY SKRAWAJĄCYCH. Określić wytrzymałość na jednoosiowe ściskanie sztucznej próbki cementowo-piaskowej zgodnie z PN-EN 90-,,, 4.. NoŜe przeznaczone do pomiaru trwale oznakować według schematu zamieszczonego na rys. i zmierzyć ich masy.. Skontrolować i przygotować stanowisko: a. kontrola konstrukcji i działania stanowiska oraz napędu, b. kontrola układu pomiarowego, c. przygotowanie sztucznej próbki o ustalonych wcześniej parametrach, d. zamontować (prawidłowe ruchowe kąty skrawania), przy uŝyciu odpowiedniego adaptera badane noŝe na elemencie urabiającym (rys.), 4. Ustawić prędkość posuwu (prędkość posuwu bloku v p = ± 0, m/min), obroty elementu urabiającego (obroty n = 40 ± obr/min, podsiębierne), ilość skrawów (trzy), zabiór (min. 00 mm). 5. Przeprowadzić proces urabiania przy zadanych parametrach. 6. Zdemontować noŝe i zmierzyć długość oraz masę kaŝdego z nich. 7. Wykonać zdjęcia profilu zuŝycia ostrza w trzech płaszczyznach według schematu na rysunku. 8. Wyznaczyć parametr C (C = m*v w /(m*v u ), gdzie C względny ubytek masy noŝa po badaniach, m ubytek masy noŝa, V w objętość urobku wzorcowa, m masa noŝa, V u objętość urobku uzyskana, Rys.. Sposób znakowania badanych noŝy.

12 Rys.. Badany nóŝ zabudowany na elemencie urabiającym. Rys.. Kierunek wykonania zdjęć po badaniu trwałości.

13 .., dnia.. (miejscowość) KARTA BADAŃ SZYBKOŚCI ZUśYCIA NARZĘDZI SKRAWAJĄCYCH (Parametry bloku cementowo-piaskowego Rc = MPa, ρ = kg/m ) NóŜ Przed badaniem Po badaniu, V w = [m ] Lp. Oznaczenie Oznaczenie producenta Masa noŝa m [g] Masa noŝa m p [g] Ubytek masy noŝa m=m-m p [g] Zdjęcia V u [m ] C [-] 4 5 Średnia parametru względnego ubytku masy noŝa po badaniach C: C : Uwagi Wykonał:.... data, podpis

14 Wnioski: Część : Pomiar parametrów konstrukcyjnych noŝy styczno-obrotowych: - wymiary liniowe, - wymiary kątowe, załącznik nr do wymagań do aukcji Część : Pomiar parametrów materiałowych noŝy styczno-obrotowych: - parametry materiałowe korpusu noŝa, - parametry materiałowe węglika spiekanego, Część : Pomiaru szybkości zuŝycia noŝy styczno-obrotowych: - ubytek masy noŝa styczno-obrotowego, 4
