ZMIANY WSPÓŁCZYNNIKA FILTRACJI RÓNOWIEKOWYCH ODPADÓW WYDOBYWCZYCH W BRYLE SKŁADOWISKA BOGDANKA W WIETLE BADA MODELOWYCH ORAZ IN SITU

Transkrypt

1 PRACE NAUKOWE GIG GÓRNICTWO I RODOWISKO RESEARCH REPORTS MINING AND ENVIRONMENT Kwartalnik Quarterly 1/2012 Michał Gwodziewicz, Mirosława Bukowska * ZMIANY WSPÓŁCZYNNIKA FILTRACJI RÓNOWIEKOWYCH ODPADÓW WYDOBYWCZYCH W BRYLE SKŁADOWISKA BOGDANKA W WIETLE BADA MODELOWYCH ORAZ IN SITU Streszczenie Składowanie odpadów wydobywczych z górnictwa wgla kamiennego powoduje due zmiany struktury skał, szczególnie składu ziarnowego i wartoci ich parametrów filtracyjnych. Wietrzenie odpadów zwiksza kompakcj zwałowanych skał, zwłaszcza przy duych wysokociach (miszoci) składowiska odpadów wydobywczych. Taka sytuacja ma miejsce na składowisku Bogdanka w Lubelskim Zagłbiu Wglowym. W artykule przedstawiono wyniki bada współczynnika filtracji rónowiekowych odpadów wydobywczych in situ na składowisku. Zaprezentowano take wyniki bada laboratoryjnych, z uwzgldnieniem modelu pionowego zagszczenia odpadów na skutek wietrzenia fizycznego i nacisku pionowego nadkładu. Przeprowadzone badania miały na celu ustalenie rzeczywistych zmian współczynnika filtracji w bryle składowiska nadpoziomowego wraz z wiekiem jego składowania na powierzchni oraz sukcesywnego podnoszenia wysokoci składowiska do około 60 m. Ocena wybranych parametrów fizykomechanicznych i filtracyjnych oraz ich zmian dostarcza danych, które mog by wykorzystane w praktyce, np. przy projektowaniu obiektów inynieryjnych i hydrotechnicznych. Changes of the filtration coefficient of mining exploitation wastes of different ages in the solid of the Bogdanka dump in the light of model and in situ investigations Abstract The storage of exploitation wastes from hard coal mining causes great changes of the rock structure, particularly of the size analysis and values of rock filtration parameters. The weathering of wastes increases the compaction of dumped rocks, especially in the case of great height of the exploitation wastes dump. Such a situation takes place at the Bogdanka dump in the Lublin Coal Basin. The article presents the results of investigations of the filtration coefficient of mining exploitation wastes of different ages in situ at the dump. Moreover, the results of laboratory tests have been presented taking into account the model of vertical waste compaction as a result of physical weathering and vertical pressure of the overburden. The performed investigations aimed at the determination of real changes of the filtration coefficient in the solid of the dump along with the age of its storage on the surface and successive increase of the height of the dump up to about 60 m. The assessment of selected physico-mechanical and filtration parameters and their changes provides data, which can be used in practice, for example when designing engineering and hydrotechnical objects. 1. WPROWADZENIE Kopalnia Lubelski Wgiel Bogdanka SA jest jednym z najwikszych wytwórców odpadów wydobywczych wschodniej Polski. Obecnie ilo wytwarzanych tam odpadów siga prawie 2 mln ton rocznie. Ze wzgldu na rozbudow kopalni zaplano- Główny Instytut Górnictwa 47

2 Mining and Environment wano powikszenie obszaru składowiska, a take wzrost rocznego składowania odpadów do około 6 mln ton. W zwizku z planowanym rozwojem, składowisko odpadów w kolejnych latach zostanie rozbudowane z obecnych 60 do 144 ha, docelowo za do 230 ha. Pozwoli to na zwikszenie iloci zwałowanych odpadów do około 120 mln ton. Obecna wysoko składowiska wynosi około 30 m, a w przyszłoci rozwaa si moliwo jego podniesienia do wysokoci 60 m n.p.t. Okrelenie wartoci współczynnika filtracji zwałowanych odpadów wydobywczych w Lubelskim Zagłbiu Wglowym i okrelenie zmian zachodzcych w czasie zwałowania odpadów oraz zwikszanie wysokoci składowiska s istotnymi czynnikami, które warunkuj ilo i szybko uwalnianych odcieków z bryły składowiska. Szybki rozpad ziarnowy w wyniku wietrzenia fizycznego odpadów wydobywczych oraz bardzo mała i mała wytrzymało na ciskanie zwałowanych skał (Bukowska 2012) to wane czynniki zmieniajce wartoci współczynnika filtracji w obrbie bryły składowiska na przestrzeni lat. Zmiany te intensyfikuj si zwłaszcza w wyniku wzrostu cinienia pionowego, wynikajcego z wysokoci składowiska. Proces zmian fizykomechanicznych skał jest interesujcy ze wzgldu na szybkie zniszczenie naturalnej struktury wydobytych skał karboskich na skutek ich fizycznego wietrzenia i wzajemnego przypadkowego pokruszenia, rozdrobnienia, wymieszania i nawodnienia. W rezultacie nakładania si tych procesów powstaje nowy rodzaj gruntu o właciwociach odmiennych od pierwotnego. Ocena zmian parametrów filtracyjnych zdeponowanych skał oraz ich stopniowego przekształcenia dostarcza informacji, które mog by wykorzystane przy zagospodarowaniu odpadów wydobywczych do celów budowlanych lub rodowiskowych. Naley pamita, e istotnym kryterium przy wykorzystywaniu odpadów dla potrzeb inynierskich jest warto współczynnika filtracji. 2. KRYTERIA WYBORU OBIEKTU BADA I SPOSOBU ICH PROWADZENIA W zwizku z mał zmiennoci litologiczn zdeponowanych karboskich odpadów wydobywczych gromadzonych na składowisku przez wiele lat (badania prowadzone w latach ) oraz niezmiennymi od wielu lat warunkami technicznymi składowania stwierdzono, e składowisko Bogdanka jest dobrym obiektem do badania i modelowania zmian wybranych parametrów odpadów. Dodatkowym kryterium wyboru było wystpowanie na wierzchowinie składowiska obszarów, na których, od kilkunastu lat po zakoczeniu składowania odpadów, nie były prowadzone prace. Wytypowano zatem cztery rónowiekowe obszary badawcze na wierzchowinie składowiska. W ich obrbie, w latach przeprowadzano szereg bada i pomiarów polowych oraz pobierano próbki do bada laboratoryjnych. Na rysunku 1 przedstawiono lokalizacj obszarów bada oraz lini przekroju, któr wytypowano do wykonania modelu obliczeniowego. Dodatkowo, na wieych odpadach pobranych po zwałowaniu na składowisko oraz z tamocigu transportujcego odpady z zakładu przeróbczego, wykonano badania laboratoryjne dla modelu zmian współczynnika filtracji. Badania te prowadzono w warunkach symulujcych rozpad ziarnowy skał na skutek wietrzenia i zmiany cinienia nakładu na rónych głbokociach zalegania 48

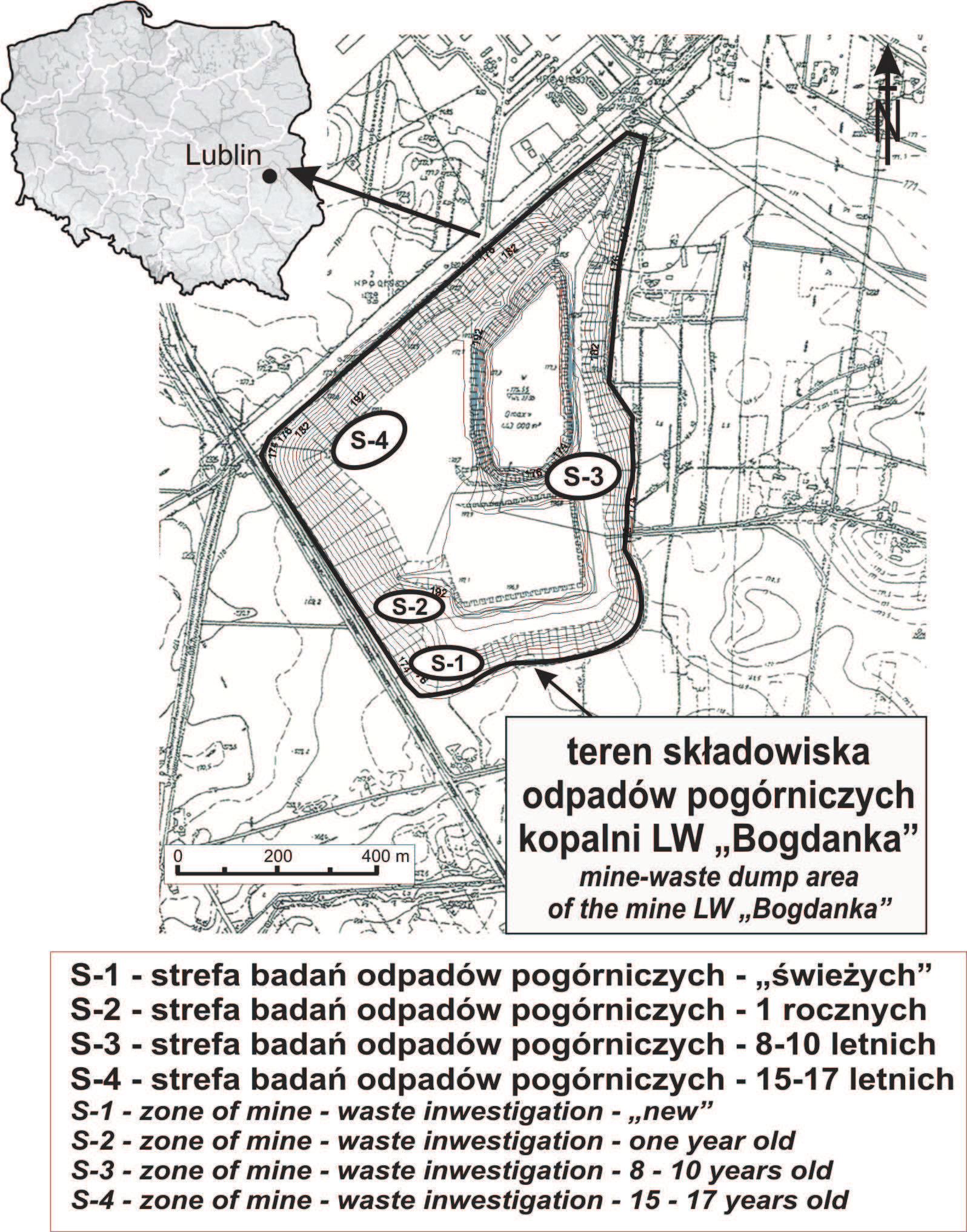

3 Górnictwo i rodowisko w bryle składowiska. Wyniki bada laboratoryjnych i in situ współczynnika filtracji na składowisku wykorzystano do opracowania modelu zmienno ci współczynnika filtracji w obr bie składowiska o projektowanej wysoko ci 60 m, wzdłu linii przekroju (rys. 1). Teren składowiska odpadów wydobywczych kopalni w gla LW "Bogdanka" S. A. linia przekroju przez brył składowiska + B / 8 /* /, 9 $ 0L? SL " + 49

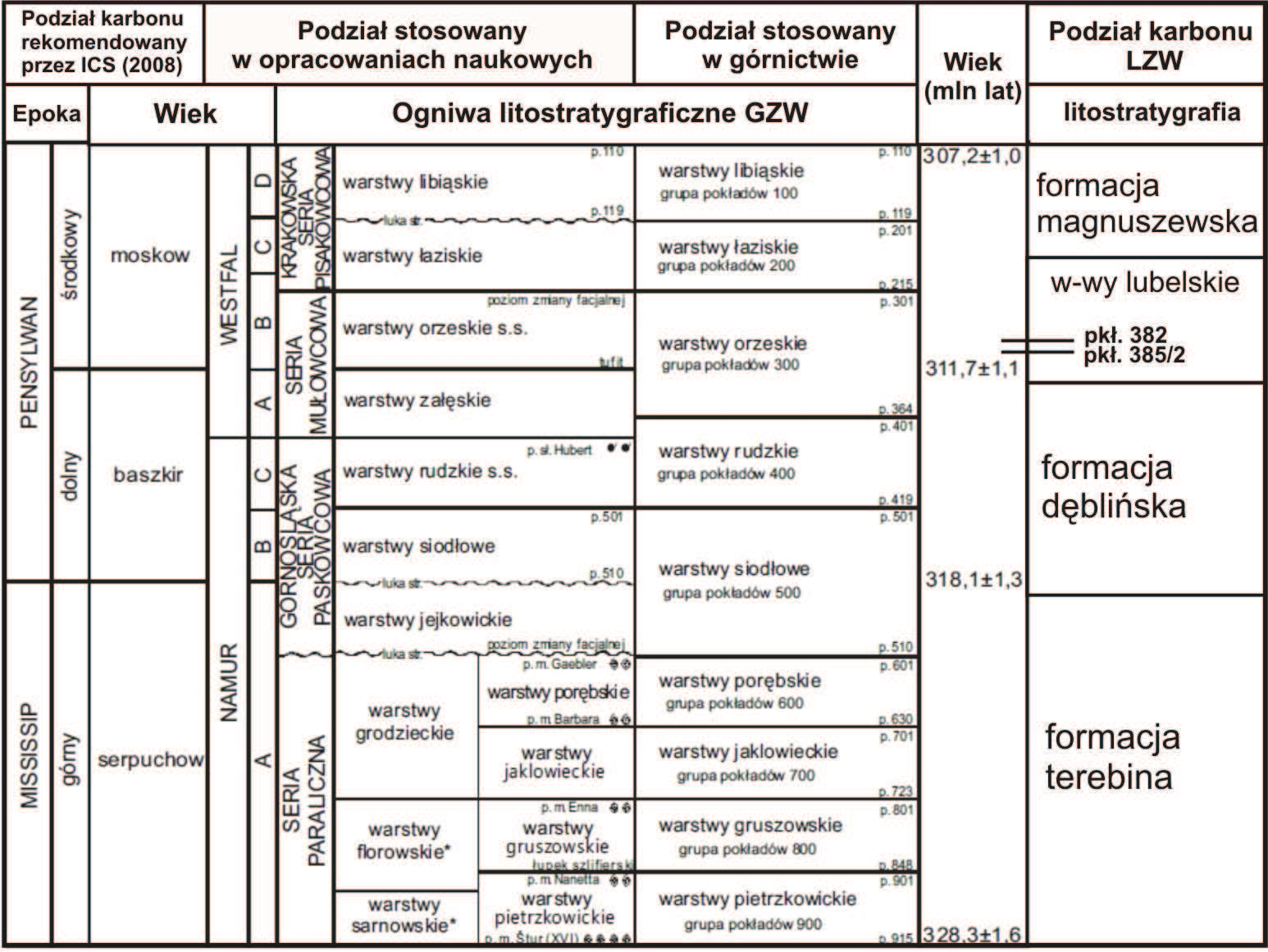

4 Mining and Environment 3. CHARAKTERYSTYKA SKŁADOWANYCH ODPADÓW KOPALNI LUBELSKI WGIEL BOGDANKA SA Odpady wydobywcze z Lubelskiego Zagłbia Wglowego od 1982 r. s składowane na składowisku kopalni w Bogdance k. Łcznej. Miejsce to zlokalizowane jest kilkaset metrów na południe od głównych szybów kopalni Bogdanka. Materiałem budujcym składowisko s skały płonne, pochodzce z zakładu wzbogacania wgla teje kopalni oraz z robót górniczych i udostpniajcych dwa pokłady (382 i 385/2) z obrbu warstw lubelskich (westfal B) (tab. 1). " / D/<?;,,* /E6E6H&5T3 Co najmniej od 20 lat na składowisku gromadzone były skały płonne o bardzo podobnym składzie petrograficznym, mineralnym i fizykochemicznym, a take o podobnym uziarnieniu. Stanowi one mieszanin przystropowych i przyspgowych skał pokładów 382 i 385/2, takich jak: łupki ilaste laminowane wglem kamiennym, łupki ilaste, iłowce, w tym charakterystyczne dla Lubelskiego Zagłbia Wglowego tzw. gleby stigmariowe (Cicho 1977), mułowce i mułowce syderytowe, 50

5 Górnictwo i rodowisko piaskowce rednioziarniste i drobnoziarniste, syderyty ilaste, sferosyderyty. 4. METODYKA BADA WSPÓŁCZYNNIKA FILTRACJI Istotn właciwoci orodka porowatego, któr wykorzystuje si do okrelenia prdkoci migracji zanieczyszcze i w geotechnice, zwłaszcza przy budowie obwałowa osadników, cieków, wałów przeciwpowodziowych jest jego przepuszczalno. Jest ona najczciej wyraona za pomoc współczynnika filtracji. Sporód wielu metod okrelania wartoci tego parametru (Pazdro 1977; Myliska 1998) w artykule omówiono jedynie te, które zostały wykorzystane przez autorów niniejszego artykułu Badania terenowe metod infiltrometru Guelph Badania terenowe współczynnika filtracji w rónowiekowych obszarach składowiska wykonano przy zastosowaniu aparatu Guelph Pressure Infiltrometr 2805 (Guelph ) na głbokociach od 0,1 do 1,0 m pod powierzchni składowiska. Metoda pomiarowa polega na wykonaniu otworu w gruncie specjalnym widrem o rednicy 50,8 mm. Do tak przygotowanego otworu wprowadza si nastpnie kocówk infiltrometru zaopatrzon w kulkowo-cinieniowy zawór, który utrzymuje stały poziom wprowadzonej tam wody. Badanie za pomoc infiltrometru Guelph opiera si na zasadzie działania tuby Mariotte a i prawie Boyle a-mariotte a. Pomiar i obsługa urzdzenia w terenie umoliwiaj wykonanie pomiarów dla gruntów spoistych, które trwaj od kilkunastu do kilkudziesiciu minut. W trakcie przebiegu eksperymentu mierzy si rónice naporu hydraulicznego H do chwili osignicia ustalonego przepływu (rys. 2). Stanowi to podstaw oblicze współczynnika filtracji za pomoc wzoru [patrz wzór (1)], który został podany przez Moriana i Olsena w 1987 r. (Elrick i in. 1990; Elrick, Reynolds 1992; Esaki i in. 1996). Współczynnik filtracji z uyciem infiltrometru Guelph k fs [LT-1] oblicza si według wzoru gdzie: 1 2 [ H 2C1] [ H C ] G = G, G = H1C2 2 π 2H H ( H H ) + α ( H C H C )], [ ( X ) 1 k fs = G 2 Q 2 G 1 Q 1 (1) Q 1 = R funkcja spadku objtoci słupa wody (prdkoci spadku poziomu wody) w tubie infiltrometru przy H 1, Q 2 = ( X ) R 2 funkcja spadku objtoci słupa wody (prdkoci spadku poziomu wody) w tubie infiltrometru przy H 2, przy czym: 51

6 Mining and Environment H 1 i H 2 wysokoci słupa wody w tubie Mariotte a, gdzie H 1 wysoko pocztku pomiaru, H 2 wysoko na kocu pomiaru, C 1 i C 2 współczynniki ci- nienia przepływu wody odpowiadajce wysokociom słupa wody H 1 i H 2, α log dziesitny z funkcji przewodnoci hydraulicznej do cinienia sscego gruntu (standardowo w literaturze stosuje si warto 0,5 bezwymiarowy (Guelph 2005). rurka powietrzna wewntrzna korek uszczelniajcy rurka zewntrzna (zbiornik) woda w rurce wewntrznej wyrównywanie podcinienia a do wyrównania si poziomu wody na zewntrz i odcicia powietrza Zachowanie prawa Mariotta: P1 + P 2 = P0 podcinienie, P1 kolumna wody, P2 cinienie atmosferyczne, P 0 woda utrzymuje si na poziomie wylotu rurki powietrznej -A/ D -DB D 4.2. Badania laboratoryjne z zastosowaniem aparatu typu edometr (Bromek, Bukowski 2002) Zastosowany w badaniach aparat typu edometr to modyfikacja metody rurki Kamieskiego, opracowana w Głównym Instytucie Górnictwa, w celu okrelania współczynnika filtracji zasypów likwidowanych szybów kopalnianych (Bromek, Bukowski 2002). Autorzy pracy w prowadzonych badaniach zastosowali zmienno-gradientowy sposób pomiaru. Oznacza to, e gradient hydrauliczny zmniejsza si wraz z upływem czasu, zbliajc si asymptotycznie do okrelonego poziomu. Ze wzgldu na niewielkie rónice w poziomach wody przed i po zakoczeniu badania, twórcy tej metody przyjli warto spadku hydraulicznego równ jeden. Na próbce uprzednio nawodnionej i odsczonej grawitacyjnie naprzemiennie prowadzi si badania współczynnika filtracji i ciliwoci materiału skalnego. Próbk umieszcza si w naczyniu midzy płytami maszyny wytrzymałociowej (rys. 3). 52

7 Górnictwo i rodowisko płyta dociskowa prasy płyta dociskowa prasy -"? /<<< / </L9L -" B B BL9L Przebieg oznaczenia współczynnika filtracji skał pobranych ze składowiska Bogdanka, wykonany w omawianym aparacie pomiarowym, miał nastpujcy przebieg: ciskanie wilgotnych odpadów wydobywczych w maszynie wytrzymałociowej, pomiar obcienia i odkształcenia próbki, zalanie próbki wod w sposób pozwalajcy na przepuszczenie przez ni wody, od momentu zaobserwowania wypływu z dolnej czci aparatu, a do ustalenia si wartoci przepływu wody przez próbk (rys. 4), pomiar czasu obniania si poziomu wody nad próbk umieszczon w aparacie od wartoci h 0 do h 1 (S), obliczenie współczynnika filtracji zgodnie ze wzorem na obliczanie wodoprzepuszczalnoci metod rurki Kamieskiego według metodyki przedstawionej w pracy Myliskiej (1998), odsczenie wody z próbki, a nastpnie ponowne jej ciskanie w prasie z rejestracj obcienia i odkształcenia; nastpnie powtórzenie cyklu badania współczynnika filtracji dla kolejnych wyszych wartoci cinienia pionowego, powtórzenie cyklu badawczego z krotnoci zalen od potrzeb w przypadku odpadów wydobywczych z Lubelskiego Zagłbia Wglowego do momentu uzyskiwania zakładanego cinienia pionowego lub wyników współczynnika filtracji poniej 1, m/s (wartoci na poziomie 1, m/s i mniejsze wymagaj bardzo długiego czasu pomiarów). 53

8 Mining and Environment h 0 h 0- pocztkowa, h 1- kocowa, wysoko zwierciadła wody nad próbk m - długo drogi filtracji, wysoko próbki warstwa wody nad próbk h 1 próbka rumoszu skalnego 2,2 MPa 8,8 MPa m 15,4 MPa perforowana podstawa aparatu odpływ do cieku lub do naczynia pomiarowego 2-" / / L9L 2-"B L9L Współczynnik filtracji k dla tej metody mona obliczy według wzoru m S k = f (2) T h 0 gdzie: m wysoko badanej próbki w przyrzdzie, cm; T czas obniania si słupa wody na wysokoci S od pocztku pomiaru, s; S wielko obnienia si słupa wody (h 0 h 1 ), cm; przy czy: h 0 pocztkowa wysoko wody, cm; h 1 kocowa wysoko wody, cm; f(s/h 0 ) współczynnik zaleny od wartoci funkcji rónicy S do h 0 (Myliska 1998). 5. ZMIANY UZIARNIENIA RÓNOWIEKOWYCH ODPADÓW 5.1. Zmiany uziarnienia w warunkach składowania odpadów Zmniejszanie si rednicy ziaren oraz rozpad okruchów skał karboskich zdeponowanych na składowisku Bogdanka, powoduj obnianie współczynnika filtracji całego składowiska. Dla zobrazowania rozpadu fizycznego skał zwałowanych przedstawiono krzywe granulometryczne rónowiekowych odpadów pogórniczych oraz tzw. odpadów wieych ze zwałowiska Bogdanka (rys. 5). Z porównania składu granulometrycznego wieych odpadów pogórniczych (patrz rys. 1 strefa S-1 na składowisku) z uziarnieniem odpadów zalegajcych na składowisku od kilku do kilkunastu lat wynika, e odpady te wraz z czasem ich zalegania zawieraj zdecydowanie mniej ziaren nalecych do frakcji kamienistej (wietrzenie fizyczne). Zwiksza si natomiast zawarto ziaren drobniejszych, szczególnie frakcji piaskowej i pyłowej. W miar upływu czasu składowania odpadów ich uziarnienie zmienia si najszybciej w warstwie przypowierzchniowej, która odpowiada w przyblieniu strefie 54

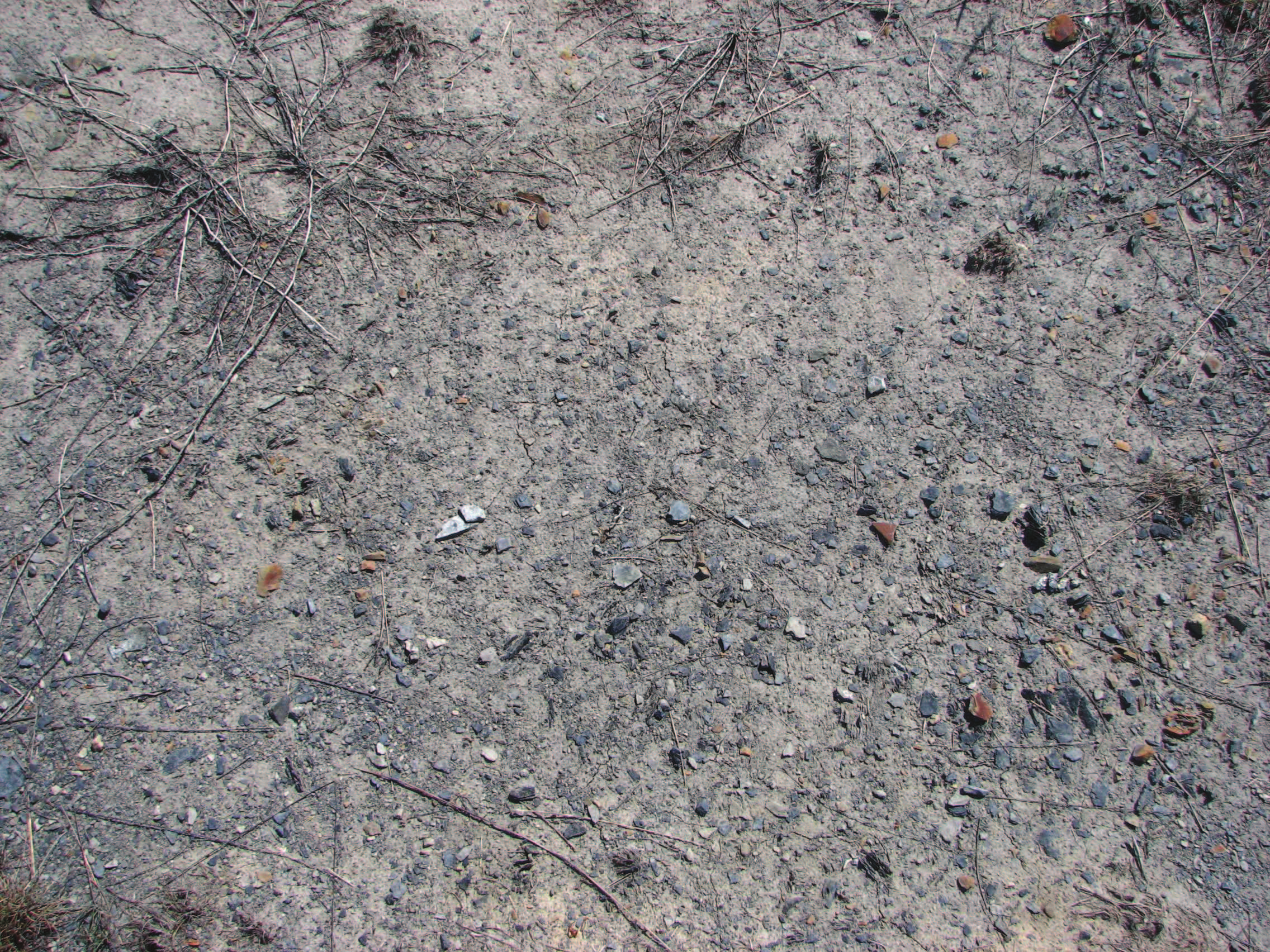

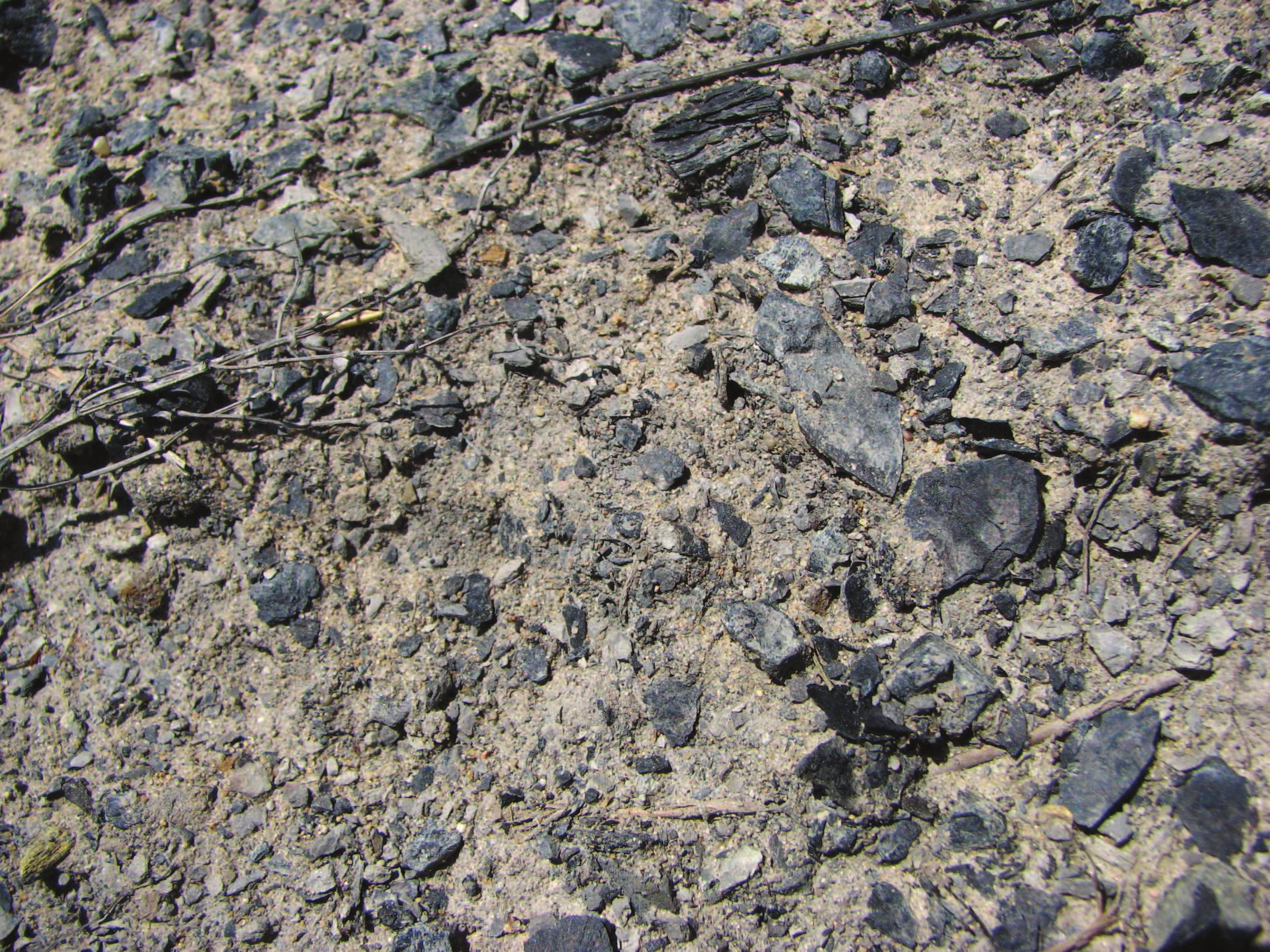

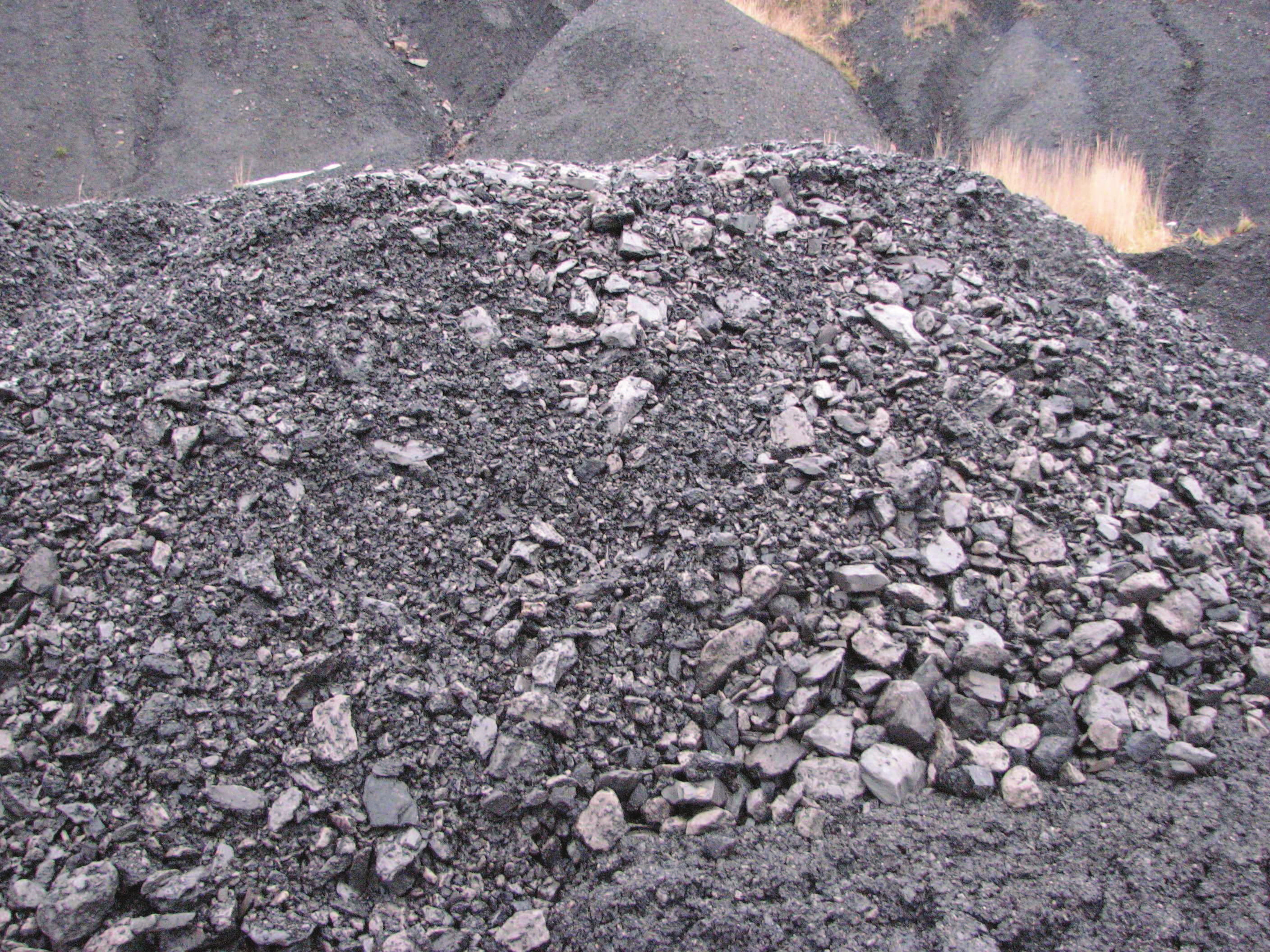

9 Górnictwo i rodowisko przemarzania (do 1,0 m). Proces ten zauwa ono, obserwuj c zmiany uziarnienia odpadów pobranych z warstwy o grubo ci do 1 m w ró nowiekowych strefach zwałowiska po okresie około jednego roku, 8 10 latach i latach ich składowania (rys. 1). Zmiany uziarnienia w wyniku wietrzenia fizycznego na składowisku Bogdanka, po ró nym okresie składowania przedstawiono na fotografiach 1 4. cz stek o rednicy mniejszej ni d [%] zawarto odpad roczny A rednica cz stek d [mm] odpad wie y odpad 8-10 letni /* B < / odpad letni 0L SL 4 A 4 55

10 Mining and Environment A 6>: 6>: 2 A 2 :H>:I :H>:I 5.2. Zmiany uziarnienia w modelowych badaniach laboratoryjnych Zgodnie z zaleceniami zawartymi w dokumentacji projektu badawczego nr 4670/B/T02/2009/36 Ministerstwa Nauki i Szkolnictwa Wy szego (Bukowska i in. 2011), porównano uziarnienie wie ych odpadów wydobywczych przed i po wykonanym ciskaniu w maszynie wytrzymało ciowej1. Zestawienia tego dokonano w celu nawi zania do zmian uziarnienia zachodz cych na skutek wietrzenia fizycznego na składowisku i w warunkach narastania ci nienia pionowego wywołanego ci arem odpadów nadległych. Przykładowe zmiany uziarnienia przed i po wykonanych modelowych badaniach laboratoryjnych przedstawiono na rysunku 6. Porównanie uzyskanych krzywych uziarnienia pozwala na stwierdzenie, e wiee odpady po wykonanym badaniu odpowiadaj w przybli eniu uziarnieniem odpadom 8 10-letnim zdeponowanym na składowisku. Potwierdzaj to równie wyniki współczynnika filtracji przedstawione w tabeli 2, które dla symulacji wysoko ci nadkładu na poziomie m osi gaj warto ci m/s. Dane przedstawione w tabeli 2 oraz wykresy uziarnienia (rys. 6) sugeruj, e ci nienie pionowe na poziomie około 1,5 MPa (przy maksymalnej warto ci uzyskanej ci liwo ci ok. 28%) powoduje rozpad ziarnowy odpadów, podobny do kilkunastoletniego wietrzenia odpadów w rodowisku (rys. 5). Współczynnik filtracji odpadów zmniejsza si wtedy do około 1, m/s. 1 Post piono zgodnie z metodyk opisan w rozdziale

11 Górnictwo i rodowisko Bogdanka odpad wydobywczy "wiey" - tamocig zawarto czstek o rednicy mniejszej ni d [%] rednica czstek d [mm] przed ciskaniem po ciskaniu Bogdanka odpad wydobywczy "wiey" składowisko zawarto czstek o rednicy mniejszej ni d [%] rednica czstek d [mm] przed ciskaniem po ciskaniu 5- /<* / ZMIANY WSPÓŁCZYNNIKA FILTRACJI RÓNOWIEKOWYCH ODPADÓW NA TLE WYNIKÓW BADA TERENOWYCH Badanie współczynnika filtracji rónowiekowych odpadów wydobywczych zdeponowanych na składowisku Bogdanka (rys. 1 strefy S1 S4) przeprowadzono metod infiltrometru Guelph do głbokoci 1,0 m. Pomiary współczynnika filtracji odpadów wieych ustaliły charakterystyczny dla nich zakres wartoci 8,

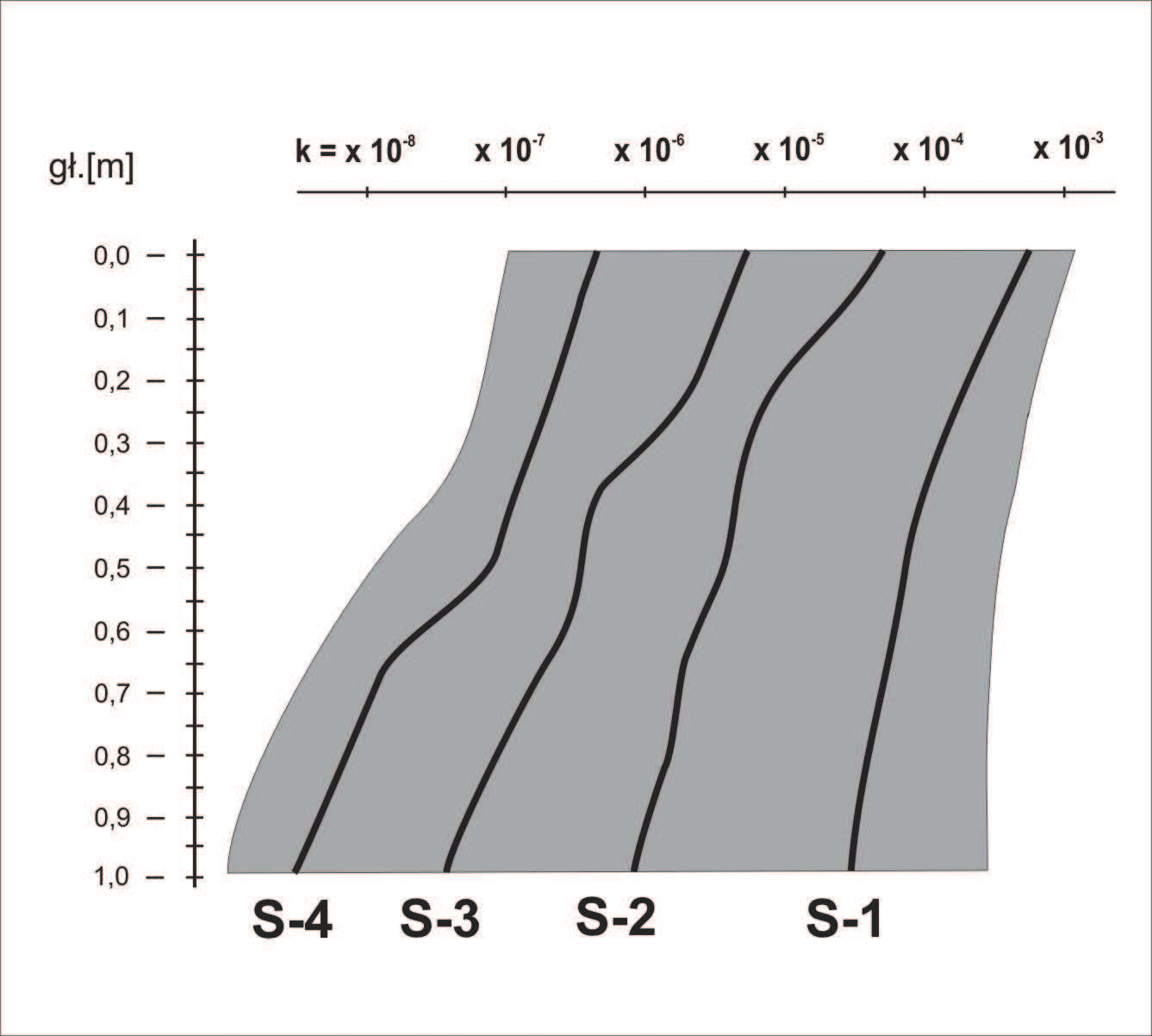

12 Mining and Environment 9, m/s. Natomiast odpady po okresie jednego roku wietrzenia charakteryzuj si wartociami zmieniajcymi si w zakresie od 8, do 1, m/s. Dla odpadów poddawanych około 8 10-letniemu procesowi wietrzenia współczynniki filtracji zmieniaj si w zakresie od 5, do 3, m/s (rys. 7). S to podobne wartoci do uzyskanych w badaniu takich samych odpadów, przeprowadzonych w latach ubiegłych (Borys i in. 2002). Badania terenowe odpadów wydobywczych po latach składowania wykazały rónicowanie si wartoci współczynnika filtracji w zakresie od 4, do 3, m/s (rys. 8). wartoci współczynnika filtracji k zmierzone na poligonie badawczym k = 1,0 - odpad "wiey" - odpady 1 roczne letnie letnie 7;// / 0L 4?< < //* / 7(/SL 4 BB B Zmiany wartoci współczynnika filtracji zachodz pod wpływem rónych czynników, m.in.: charakteru petrograficznego odpadów w poszczególnych miejscach, rozwijania si makropor wraz z czasem składowania odpadów, uprzywilejowanych dróg migracji wody (wpływa to w decydujcy sposób na warto współczynnika w skali makro). Rozwaajc efekt skali (Cunha ed. 1990), naley stwierdzi m.in. za (Simunek i in. 2003), e warto współczynnika filtracji zwykle jest wiksza od oznaczonej na próbkach laboratoryjnych lub w skali mikro. Wikszy udział skał ilastych w profilu pionowym składowiska oraz postpujcy proces rozpadu fizycznego fragmentów skalnych wpływa na zmniejszanie współczynnika filtracji zgromadzonych odpadów. Jednoczenie due iloci syderytów oraz piaskowców tworz strefy o wikszej wodo- 58

13 Górnictwo i rodowisko przepuszczalnoci. Postpujcy proces wietrzenia i zmniejszania si frakcji uziarnienia odpadów w czasie powoduje równie ich zagszczanie w profilu pionowym, zwłaszcza przy narastajcej wysokoci składowiska do kilkudziesiciu metrów. Zjawisko to potwierdzaj wykonane przez kopalni Bogdanka w 2000 i 2008 r. rdzeniowe otwory wiertnicze. Wykonano je do głbokoci około 20 m w głb składowiska oraz przeprowadzono pilotowe zalewania otworów. Czynno ta potwierdziła, e współczynnik filtracji w obrbie bryły składowiska zmienia si granicach m/s. Z bada wynika, e zagszczanie odpadów oraz przyrost drobnej frakcji iłowej w procesie wietrzenia odpadów wydobywczych powoduje powstawanie stref bardzo słabo przepuszczalnych, zwłaszcza na głbokoci ponad 20 m. Podobne zjawisko obserwuje si w badaniach terenowych odpadów na powierzchni składowiska po kilkunastu latach wietrzenia. Zarówno obserwacje procesów wietrzenia, jak i wyników bada laboratoryjnych pozwalaj na odwzorowanie wyników modelowych bada laboratoryjnych w odniesieniu do głbszych stref składowiska. 7. BADANIA LABORATORYJNE ZMIAN WSPÓŁCZYNNIKA FILTRACJI I UZIARNIENIA ODPADÓW WYDOBYWCZYCH W LUBELSKIM ZAGŁBIU WGLOWYM Okrelenia współczynnika filtracji wieych odpadów wydobywczych z kopalni Bogdanka poddanych badaniu ciliwoci, przy zmiennym nacisku odpowiadajcym wzrostowi cinienia nadkładu, dokonano zgodnie z metodyk przedstawion w podrozdziale 4.2. Wyniki oznacze przedstawiono w tabeli 2. - <<< / < 0L 4?*,>F )(( $( - > )* (" %> "&+ 3?@"( A B "$" ". )/ B )3.C + /+ <<+,<= <= <=,< / Q & E &?@"( A B "$" ". )/ B %" +,<= <<+ /+ <=,<+ <= / Q & & E 9H :GI: 93HH : + 9H :G6G :9EI6 : + 9I H :69G :69 :I36 F93EG : +E :I9G :H9: :IG6 :9::G : +E 9:3 : :I9H 9 :63: 93IH : +G :F9I :69H :6: 9GE6 : +G 9GE :I9E E9: :3:E 9EH : +H :F :93 :3: G9F : +H 9F3 E :I9 G9G :3GF :9EEI : +H :H9F E93 :3H :9HGG : +H 93H G :F9I H9I :36: I9FI : +F :H9E H9G : : : +I :9: H :F9H F9F H :93F : +F :H9: F9E :G H9FGE : +I :9H F :F9 69E F6 :9HI : +I :G96 I96 I 69GE6 : +6 W celu otrzymania komputerowego modelu zmian współczynnika filtracji na składowisku odpadów wydobywczych, przy załoeniu zwikszenia wysokoci tego składowiska w przyszłoci, podwyszono jego przekrój (rys. 1) z obecnych 30 do 60 m. Symulowano równie zmiany współczynnika filtracji na skutek nacisku nadkładu kolejnych warstw odpadów oraz rozpadu ziarnowego (rys. 8). Aby rozwiza tak postawione zadanie przyjto model obliczeniowy, w którym wykorzystano metod elementów skoczonych z uwzgldnieniem cinienia sscego materiału, bdcego w całym profilu 59

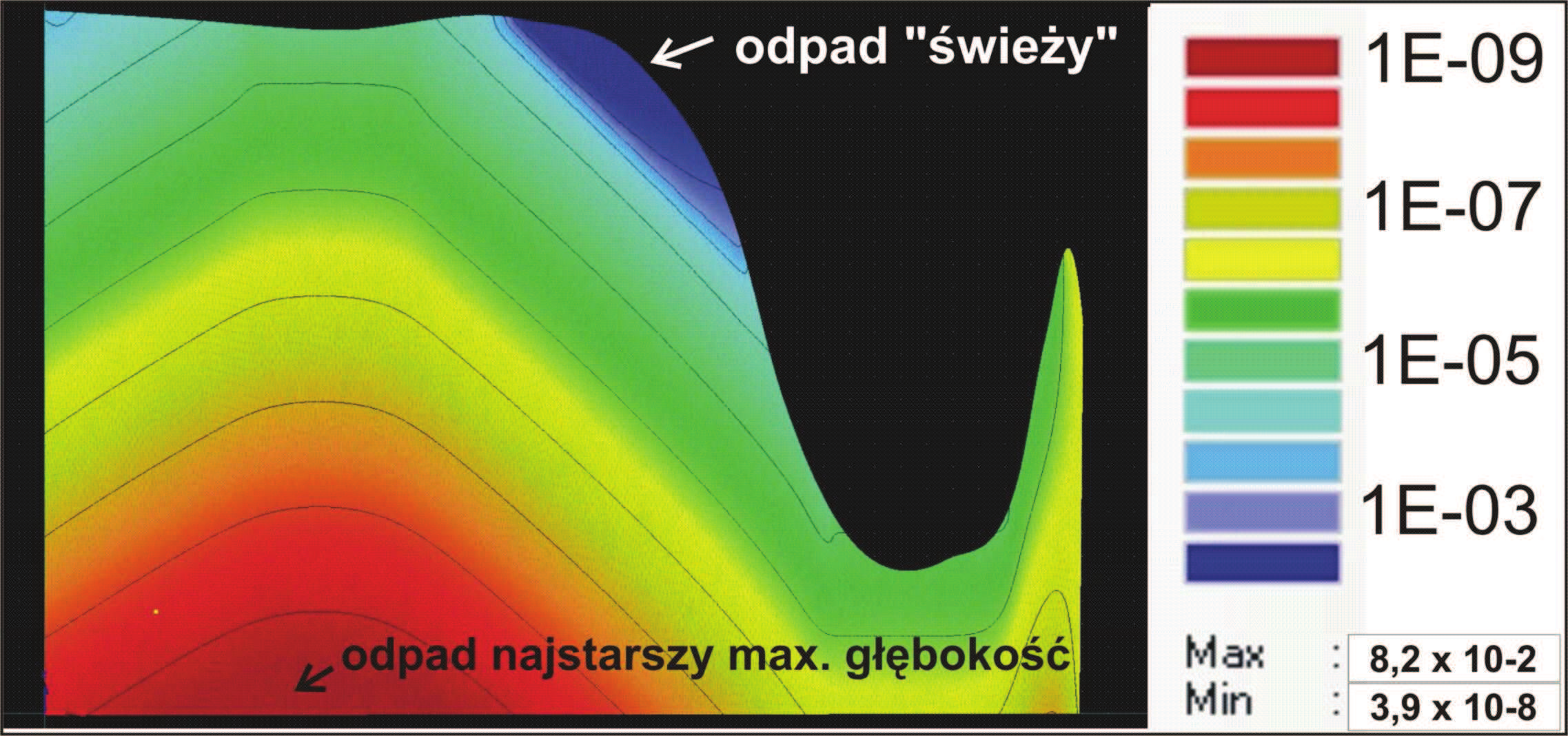

14 Mining and Environment w strefie aeracji. Jako podstawowe narzdzie obliczeniowe wykorzystano program HYDRUS 2D. Do bada numerycznych przyjto algorytm obliczeniowy wyznaczania współczynnika przewodnictwa hydraulicznego, oparty na metodzie polecanej przez autorów programu metoda van Genuchtena-Mualema (Simunek i in. 2003) k ( h) = k r k s (3) gdzie: k(h) współczynnik przewodnictwa hydraulicznego w strefie nienasyconej, mm/d, zaleny od wartoci matrycowego potencjału wody gruntowej, wyraony w jednostkach wysokoci cinienia słupa wody; cm (zwanego take sił ssc lub ssaniem macierzystym), k s współczynnik filtracji w warunkach saturacji gruntu (próbki), mm/d; k r wzgldny współczynnik przewodnictwa hydraulicznego (rezydualny), mm/d. D@ /,* / D@ B + + Prezentowane obliczenia modelu numerycznego sugeruj, e w spgu składowiska odpady wydobywcze ulegaj wysokiemu zagszczeniu oraz silnemu rozpadowi ziarnowemu. Na głbokoci około m osigaj one minimaln warto współczynnika filtracji wynoszc 10 9 m/s. Rysunek 8 przedstawia wynik modelowania fragmentu składowiska (linia przekroju według rys. 1) wykonany w sposób, w którym maksymalna prognozowana wysoko modelu składowiska wynosi 60 m, natomiast minimalna odpowiada miszoci 15 m nadkładu odpadów. Majc na uwadze, e podobne zmiany współczynników filtracji (od około 10 3 do około 10 8 m/s) obserwuje si na powierzchni składowiska, przy ich kilkunastoletnim naraeniu na warunki atmosferyczne, wydaje si zasadne stwierdzenie, e model zmian współczynnika filtracji, przedstawiony na rysunku 8 mona przyj, jako zbliony do warunków rzeczywistych. 8. PODSUMOWANIE Zmiany fizykochemiczne i mechaniczne wietrzejcych odpadów wydobywczych kopalni Bogdanka maj istotne znaczenie przy rónorakim wykorzystaniu tyche 60

15 Górnictwo i rodowisko odpadów w rodowisku. Poznanie właciwoci odpadów podczas kolejnych etapów wietrzenia, a take wykorzystanie wiedzy na temat zmieniajcych si cech wietrzejcych odpadów pozwala na ocen ich przydatnoci w pracach inynieryjnych. Odpady wydobywcze kopalni Bogdanka bezporednio po wydobyciu maj charakter okruchów skalnych o zmniejszajcej si z czasem przepuszczalnoci, łatwych do transportu i formowania obiektów inynierskich. Po upływie kilku lat odpady te nabieraj charakteru gruntu spoistego słabo przepuszczalnego. Terenowe badania współczynnika filtracji rónowiekowych odpadów udowodniły postpujce zmniejszanie si współczynnika filtracji odpadów w okresie kilkunastu lat. Pocztkowo obserwowane wartoci wynoszce około 10 3 m/s z czasem osigały poziom około 10 7 lub nawet 10 8 m/s po upływie od kilku do kilkunastu lat. Podobny efekt uzyskano przy wykorzystaniu metodyki symulowania nacisku nadkładu składowiska w zakresie cinie pionowych, odpowiadajcych m miszoci nadkładu. Wartoci współczynnika filtracji uzyskane w ten sposób osignły wartoci rzdu 10 6 i 10 7 m/s. Odpowiada to wartociom uzyskiwanym w badaniach in situ na składowisku odpadów 8 10-letnich. Analiza zmiennoci uziarnienia rónowiekowych odpadów wydobywczych oraz wyników uzyskiwanych po laboratoryjnych badaniach ciskania, wykazuj due podobiestwa krzywych uziarnienia odpadów 8 10-letnich do krzywych po ciskaniu symulujcych m nadkład. Korelacje tych wyników pozwoliły na prognozowanie zmian współczynnika filtracji na składowisku, którego wysoko zostanie podniesiona do 60 m. W modelowaniu numerycznym uwzgldniono zarówno rozpad ziarnowy, w wyniku wietrzenia, jak i w wyniku działania cinienia nadkładu odpadów. W efekcie modelowania uzyskano wartoci współczynnika filtracji na poziomie 10 9 m/s. Odpowiadaj one głbokoci około 60 m, przy zmiennoci współczynnika filtracji w pionie bardzo podobnej do wyników symulowanych bada laboratoryjnych oraz bada terenowych wykonanych na składowisku. Wyniki przeprowadzonych bada, wykonanych rónymi sposobami, wykazuj wysok zbieno. Zdaniem autorów, potwierdzaj one słuszno przyjtych załoe i wiarygodno danych, jako danych wyjciowych do dalszych bada modelowych. Zastosowana metodyka badawcza pozwala na prognozowanie zachowania si odpadów w dłuszym czasie. Moliwe jest take prognozowanie zmiennoci współczynnika filtracji w warunkach zmieniajcego si kształtu formowanej wierzchowiny i bryły składowiska. Wykonane badania oraz ich wyniki zaprezentowane w niniejszym artykule zrealizowane zostały w ramach projektu badawczego promotorskiego ogłoszonego przez Narodowe Centrum Nauki (nr 3361/B/T02/2011/4), realizowanego w latach Literatura 1. Borys M., Mosiej K., Czartoryski J., Filipowicz P. (2002): Wytyczne stosowania odpadów pogórniczych z Kopalni Bogdanka do budowy wałów przeciwpowodziowych i innych budowli hydrotechnicznych. IMUZ Falenty. 2. Bromek T., Bukowski P. (2002): Ocena przepuszczalnoci materiałów zasypowych uywanych do likwidacji szybów kopalnianych. Przegld Górniczy nr 11, s Bukowska M. (2012): Skłonno górotworu do tpa geologiczne i geomechaniczne metody bada. Katowice, Główny Instytut Górnictwa. 61

16 Mining and Environment 4. Bukowska M., Konopko W., Bukowski P., Szczepaski A., Haładus A., Wadas M., Bogusz A., Augustyniak I., Niedbalska K., Borowczyk I. (2011): Opracowanie metodyki bada geomechanicznych dla potrzeb oceny zagroenia wodnego w kopalniach wgla kamiennego w GZW. Dokumentacja GIG nr Katowice, Główny Instytut Górnictwa (niepublikowana). 5. Bukowski P. (2010): Prognozowanie zagroenia wodnego zwizanego z zatapianiem wyrobisk górniczych kopal wgla kamiennego. Prace Naukowe Głównego Instytutu Górnictwa nr Cicho G. (1977): Charakterystyka mineralogiczno-petrograficzna karboskich gleb stigmariowych z Dorohuczy. Zeszyty Naukowe AGH, Seria Geologia t. 3, z Cunha A.P. ed. (1990): Scale Effects in Rock Masses. Mat. ISRM Commission on Scale Effects in Rock Mechanics. Rotterdam, Balkema. 8. Elrick D.E., Reynolds W.D., Geering H.R., Tan K.A. (1990): Estimating Steady Infiltration Rate Times for Infiltrometers and Permeameters. Water Resource Research Vol. 26, No. 4, s Elrick D.E., Reynolds W.D. (1992): Infiltration from Constant Head Well Permeameters and Infiltrometers. W: Advances in Measurement of Soil Physical Properties. Bringing Theory Into Practice, G.C. Topp et al. (ed). SSSA Spec. Publ. 30, SSSA, Madison, WI, s Esaki T., Zhang M., Takahahi M., Morin R.H., Endo H. (1996): Determining the Hydraulic Properties of Saturated, Low-Permability Geological Materials in the Laboratory: Advances in Theory. Kukuoka. 11. Guelph Pressure Infiltrometer Instructions / Myliska E. (1998): Laboratoryjne badania gruntów. Warszawa, Wydaw. Naukowe PWN. 13. Pazdro Z. (1977): Hydrogeologia ogólna. Warszawa, Wydaw. Geologiczne. 14. Raport merytoryczny nr 3: segment I, rejon GZW. Projekt badawczy GIG, PIG, PBG Rozpoznanie formacji i struktur do bezpiecznego geologicznego składowania CO 2 wraz z ich programem monitorowania, Warszawa, grudzie Simunek J., Jarvis N.J., Van Genuchten M.Th., Gardenas A. (2003): Review and comparison of models for describing non-equilibrium and preferential flow transport in the vadose zone. Journal of Hydrology Vol. 272, s
