PROGRAMOWALNE STEROWNIKI OŒWIETLENIA. PSO-01 i PSO-02. * W pamiêci sterowników zapisano 5 tablic wschodów i zachodów s³oñca wyznaczonych
|
|
- Filip Skrzypczak
- 9 lat temu
- Przeglądów:
Transkrypt

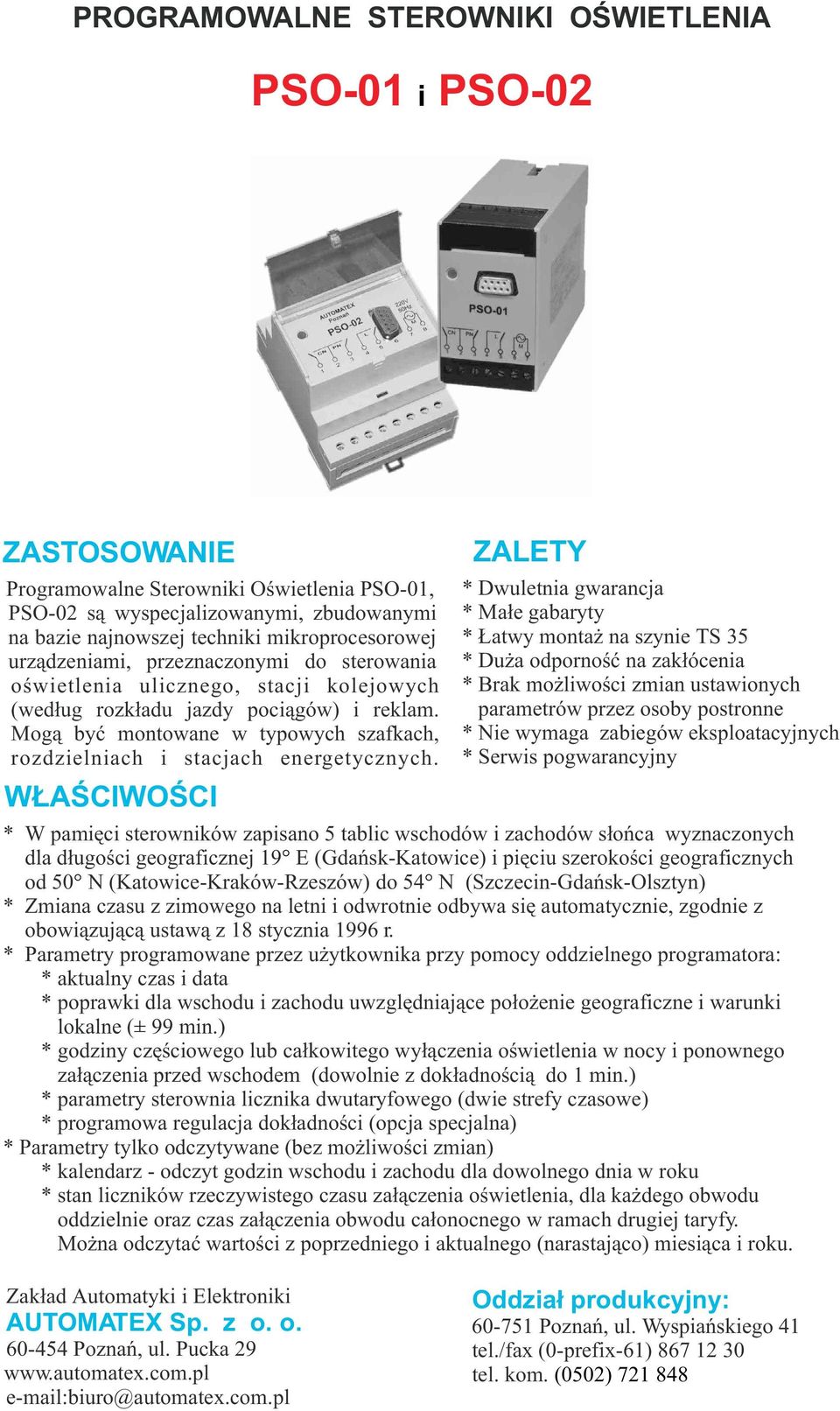

1 PROGRAMOWALNE STEROWNIKI OŒWIETLENIA PSO-01 i PSO-02 ZASTOSOWANIE Programowalne Sterowniki Oœwietlenia PSO-01, PSO-02 s¹ wyspecjalizowanymi, zbudowanymi na bazie najnowszej techniki mikroprocesorowej urz¹dzeniami, przeznaczonymi do sterowania oœwietlenia ulicznego, stacji kolejowych (wed³ug rozk³adu jazdy poci¹gów) i reklam. Mog¹ byæ montowane w typowych szafkach, rozdzielniach i stacjach energetycznych. W AŒCIWOŒCI ZALETY * Dwuletnia gwarancja * Ma³e gabaryty * atwy monta na szynie TS 35 * Du a odpornoœæ na zak³ócenia * Brak mo liwoœci zmian ustawionych parametrów przez osoby postronne * Nie wymaga zabiegów eksploatacyjnych * Serwis pogwarancyjny * W pamiêci sterowników zapisano 5 tablic wschodów i zachodów s³oñca wyznaczonych dla d³ugoœci geograficznej 19 E (Gdañsk-Katowice) i piêciu szerokoœci geograficznych od 50 N (Katowice-Kraków-Rzeszów) do 54 N (Szczecin-Gdañsk-Olsztyn) * Zmiana czasu z zimowego na letni i odwrotnie odbywa siê automatycznie, zgodnie z obowi¹zuj¹c¹ ustaw¹ z 18 stycznia 1996 r. * Parametry programowane przez u ytkownika przy pomocy oddzielnego programatora: * aktualny czas i data * poprawki dla wschodu i zachodu uwzglêdniaj¹ce po³o enie geograficzne i warunki lokalne ( ± 99 min.) * godziny czêœciowego lub ca³kowitego wy³¹czenia oœwietlenia w nocy i ponownego za³¹czenia przed wschodem (dowolnie z dok³adnoœci¹ do 1 min.) * parametry sterownia licznika dwutaryfowego (dwie strefy czasowe) * programowa regulacja dok³adnoœci (opcja specjalna) * Parametry tylko odczytywane (bez mo liwoœci zmian) * kalendarz - odczyt godzin wschodu i zachodu dla dowolnego dnia w roku * stan liczników rzeczywistego czasu za³¹czenia oœwietlenia, dla ka dego obwodu oddzielnie oraz czas za³¹czenia obwodu ca³onocnego w ramach drugiej taryfy. Mo na odczytaæ wartoœci z poprzedniego i aktualnego (narastaj¹co) miesi¹ca i roku. Zak³ad Automatyki i Elektroniki AUTOMATEX Sp. z o. o Poznañ, ul. Pucka biuro@automatex.com.pl Oddzia³ produkcyjny: Poznañ, ul. Wyspiañskiego 41 tel./fax (0-prefix-61) tel. kom. (0502)

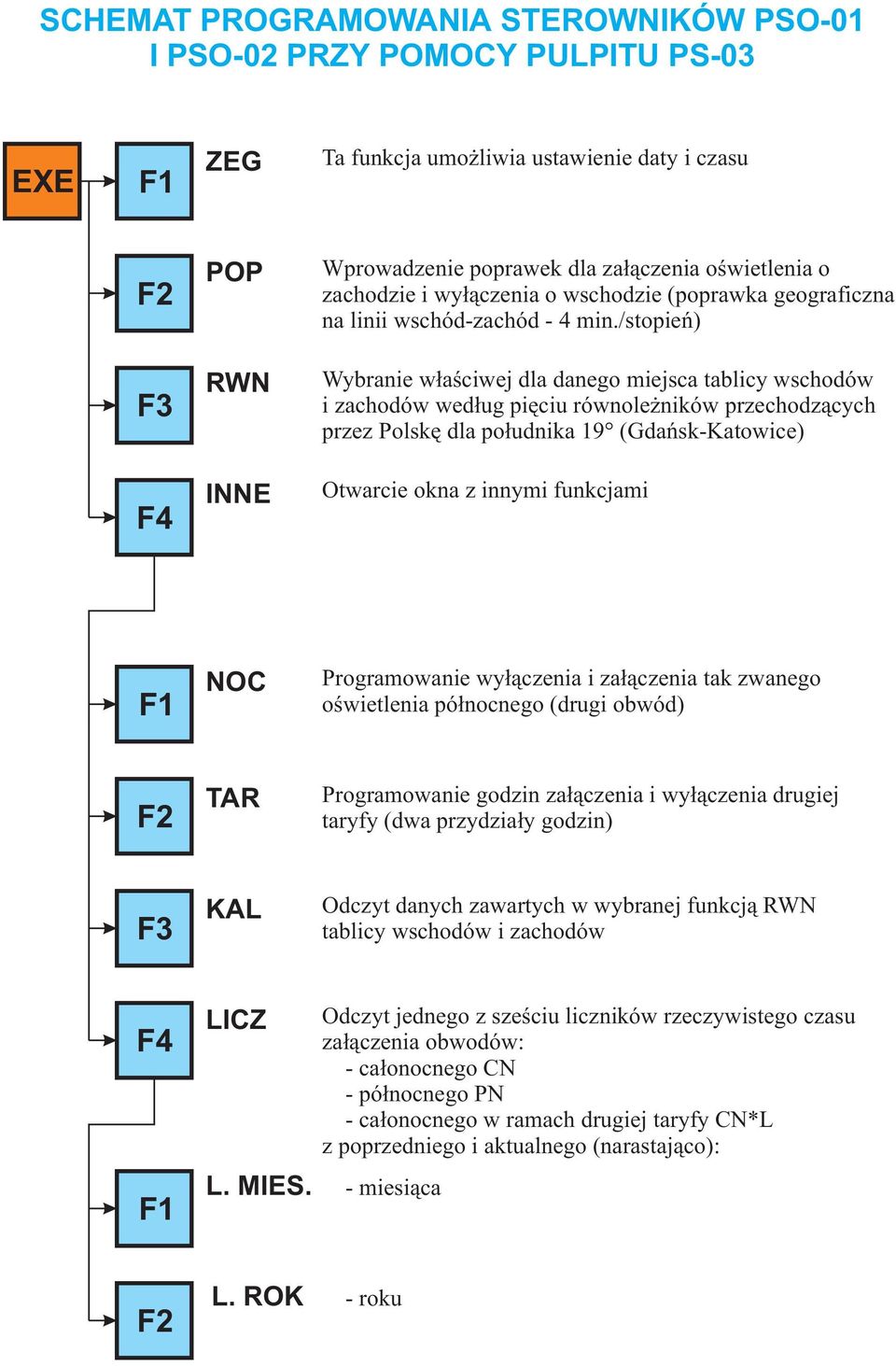

2 SCHEMAT PROGRAMOWANIA STEROWNIKÓW PSO-01 I PSO-02 PRZY POMOCY PULPITU PS-03 EXE F1 ZEG Ta funkcja umo liwia ustawienie daty i czasu F2 POP Wprowadzenie poprawek dla za³¹czenia oœwietlenia o zachodzie i wy³¹czenia o wschodzie (poprawka geograficzna na linii wschód-zachód - 4 min./stopieñ) F3 RWN Wybranie w³aœciwej dla danego miejsca tablicy wschodów i zachodów wed³ug piêciu równole ników przechodz¹cych przez Polskê dla po³udnika 19 (Gdañsk-Katowice) F4 INNE Otwarcie okna z innymi funkcjami F1 NOC Programowanie wy³¹czenia i za³¹czenia tak zwanego oœwietlenia pó³nocnego (drugi obwód) F2 TAR Programowanie godzin za³¹czenia i wy³¹czenia drugiej taryfy (dwa przydzia³y godzin) F3 KAL Odczyt danych zawartych w wybranej funkcj¹ RWN tablicy wschodów i zachodów F4 F1 LICZ L. MIES. Odczyt jednego z szeœciu liczników rzeczywistego czasu za³¹czenia obwodów: - ca³onocnego CN - pó³nocnego PN - ca³onocnego w ramach drugiej taryfy CN*L z poprzedniego i aktualnego (narastaj¹co): - miesi¹ca F2 L. ROK - roku

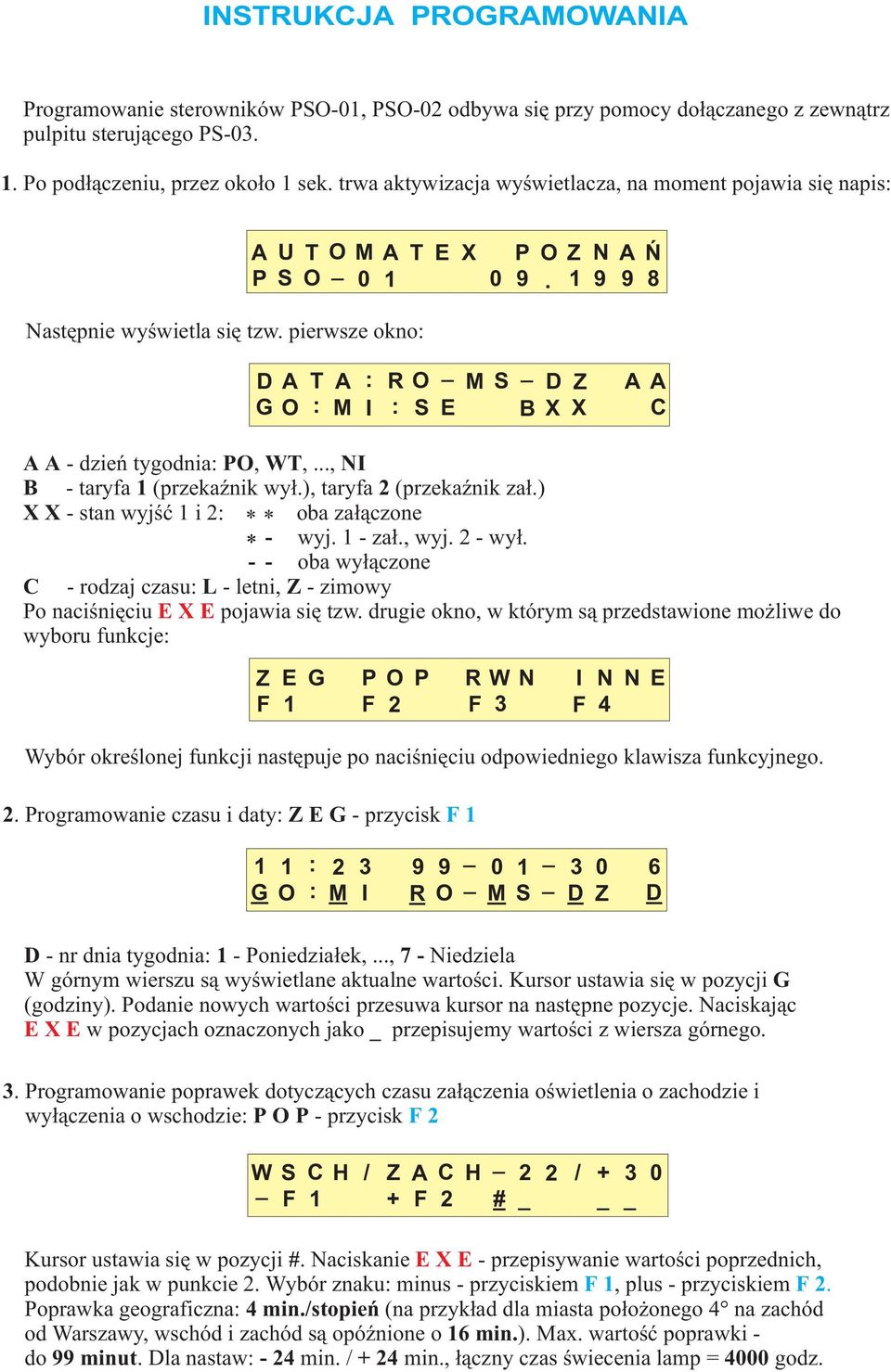

3 INSTRUKCJA PROGRAMOWANIA Programowanie sterowników PSO-01, PSO-02 odbywa siê przy pomocy do³¹czanego z zewn¹trz pulpitu steruj¹cego PS Po pod³¹czeniu, przez oko³o 1 sek. trwa aktywizacja wyœwietlacza, na moment pojawia siê napis: A P U T O M S O _ A T E X 0 1 P OZ N A Ñ Nastêpnie wyœwietla siê tzw. pierwsze okno: DA T A : R O _ G O : M I : S E M S _ D Z B X X AA C A A - dzieñ tygodnia: PO, WT,..., NI B - taryfa 1(przekaŸnik wy³.), taryfa 2(przekaŸnik za³.) XX- stan wyjœæ1i2: ** obaza³¹czone * - wyj. 1 - za³., wyj. 2 - wy³. -- oba wy³¹czone C - rodzaj czasu: L- letni, Z- zimowy Po naciœniêciu EXEpojawia siê tzw. drugie okno, w którym s¹ przedstawione mo liwe do wyboru funkcje: Z E G PO F 1 F 2 P R W N F 3 I N N E F 4 Wybór okreœlonej funkcji nastêpuje po naciœniêciu odpowiedniego klawisza funkcyjnego. 2. Programowanie czasu i daty: ZEG- przycisk F1 1 1 : 2 3 G O : M I 9 9 _ 0 1 _ R O _ M S _ D Z D D - nr dnia tygodnia: 1- Poniedzia³ek,..., 7-Niedziela W górnym wierszu s¹ wyœwietlane aktualne wartoœci. Kursor ustawia siê w pozycji G (godziny). Podanie nowych wartoœci przesuwa kursor na nastêpne pozycje. Naciskaj¹c EXEw pozycjach oznaczonych jako _ przepisujemy wartoœci z wiersza górnego. 3. Programowanie. poprawek dotycz¹cych czasu za³¹czenia oœwietlenia o zachodzie i wy³¹czenia o wschodzie: POP- przycisk F2 W S C H / Z A C H _ 2 2 _ F 1 + F 2 # _ / Kursor ustawia siê w pozycji #. Naciskanie EXE- przepisywanie wartoœci poprzednich, podobnie jak w punkcie 2. Wybór znaku: minus - przyciskiem F1, plus - przyciskiem F2. Poprawka geograficzna: 4 min./stopieñ (na przyk³ad dla miasta po³o onego 4 na zachód od Warszawy, wschód i zachód s¹ opóÿnione o 16 min. ). Max. wartoœæ poprawki - do 99 minut. Dla nastaw: - 24 min. / + 24 min., ³¹czny czas œwiecenia lamp = 4000 godz.

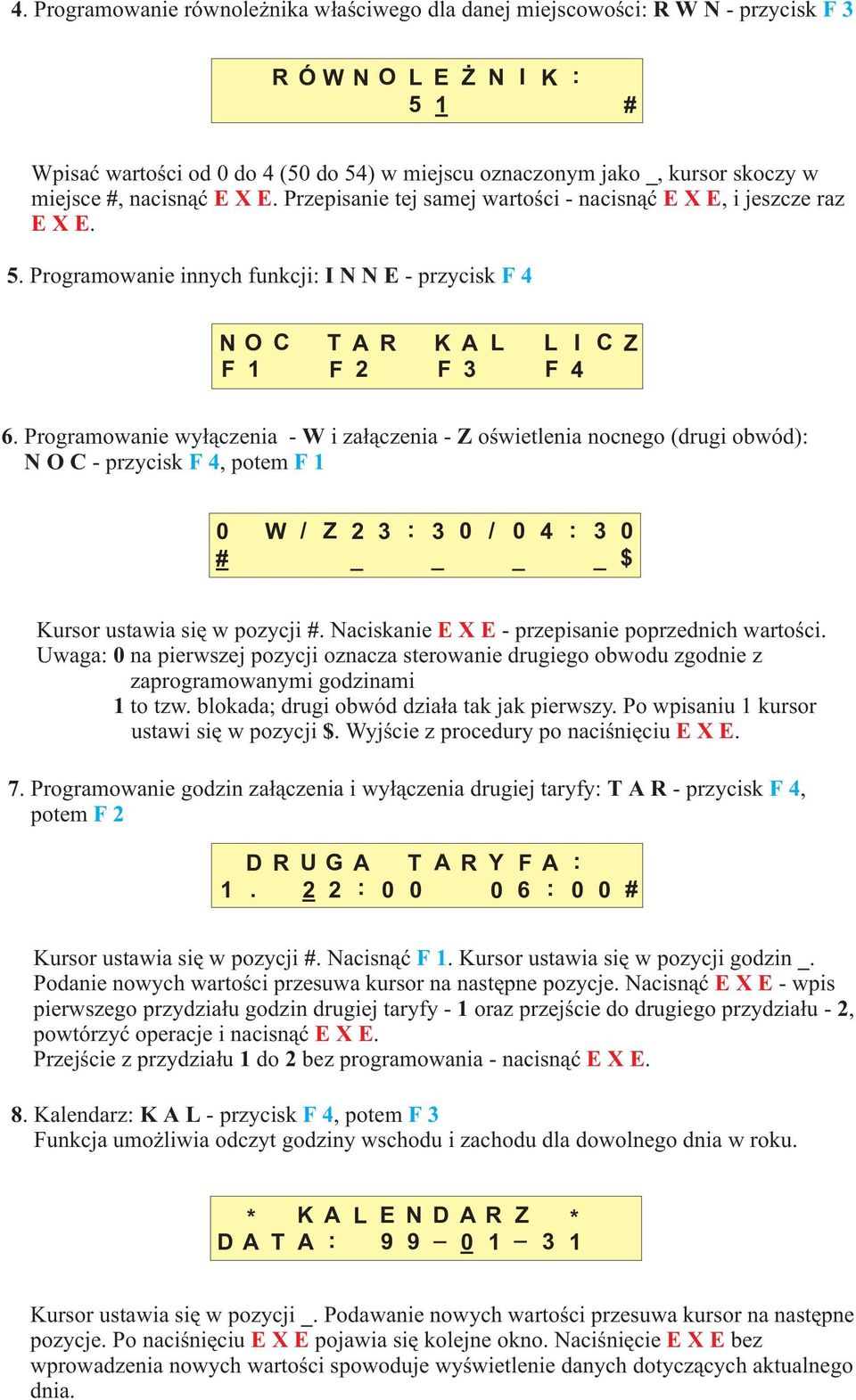

4 4. Programowanie równole nika w³aœciwego dla danej miejscowoœci: RWN- przycisk F3 R Ó WNO L E 5 1 N I K : # Wpisaæ wartoœci od 0 do 4 (50 do 54) w miejscu oznaczonym jako _, kursor skoczy w miejsce #, nacisn¹æ EXE. Przepisanie tej samej wartoœci - nacisn¹æ EXE, i jeszcze raz EXE. 5. Programowanie innych funkcji: INNE- przycisk F4 N O C T AR F 1 F 2 KAL L I C F 3 F 4 Z 6. Programowanie wy³¹czenia - Wi za³¹czenia - Zoœwietlenia nocnego (drugi obwód): NOC- przycisk F4, potem F1 0 W / Z 2 3 # _ : 3 0 / 0 4 : 3 0 _ $ Kursor ustawia siê w pozycji #. Naciskanie EXE- przepisanie poprzednich wartoœci. Uwaga: 0 na pierwszej pozycji oznacza sterowanie drugiego obwodu zgodnie z zaprogramowanymi godzinami 1 to tzw. blokada; drugi obwód dzia³a tak jak pierwszy. Po wpisaniu 1 kursor ustawi siê w pozycji $. Wyjœcie z procedury po naciœniêciu EXE. 7. Programowanie godzin za³¹czenia i wy³¹czenia drugiej taryfy: TAR- przycisk F4, potem F2 1 DRU G A. 2 2 : 0 T A R Y FA : : 0 0 # Kursor ustawia siê w pozycji #. Nacisn¹æ F1. Kursor ustawia siê w pozycji godzin _. Podanie nowych wartoœci przesuwa kursor na nastêpne pozycje. Nacisn¹æ EXE- wpis pierwszego przydzia³u godzin drugiej taryfy - 1oraz przejœcie do drugiego przydzia³u - 2, powtórzyæ operacje i nacisn¹æ EXE. Przejœcie z przydzia³u 1do 2bez programowania - nacisn¹æ EXE. 8. Kalendarz: KAL- przycisk F4, potem F3 Funkcja umo liwia odczyt godziny wschodu i zachodu dla dowolnego dnia w roku. * DA KAL T A : ENDAR Z 9 9 _ 0 1 _ * 3 1 Kursor ustawia siê w pozycji _. Podawanie nowych wartoœci przesuwa kursor na nastêpne pozycje. Po naciœniêciu EXEpojawia siê kolejne okno. Naciœniêcie EXEbez wprowadzenia nowych wartoœci spowoduje wyœwietlenie danych dotycz¹cych aktualnego dnia.

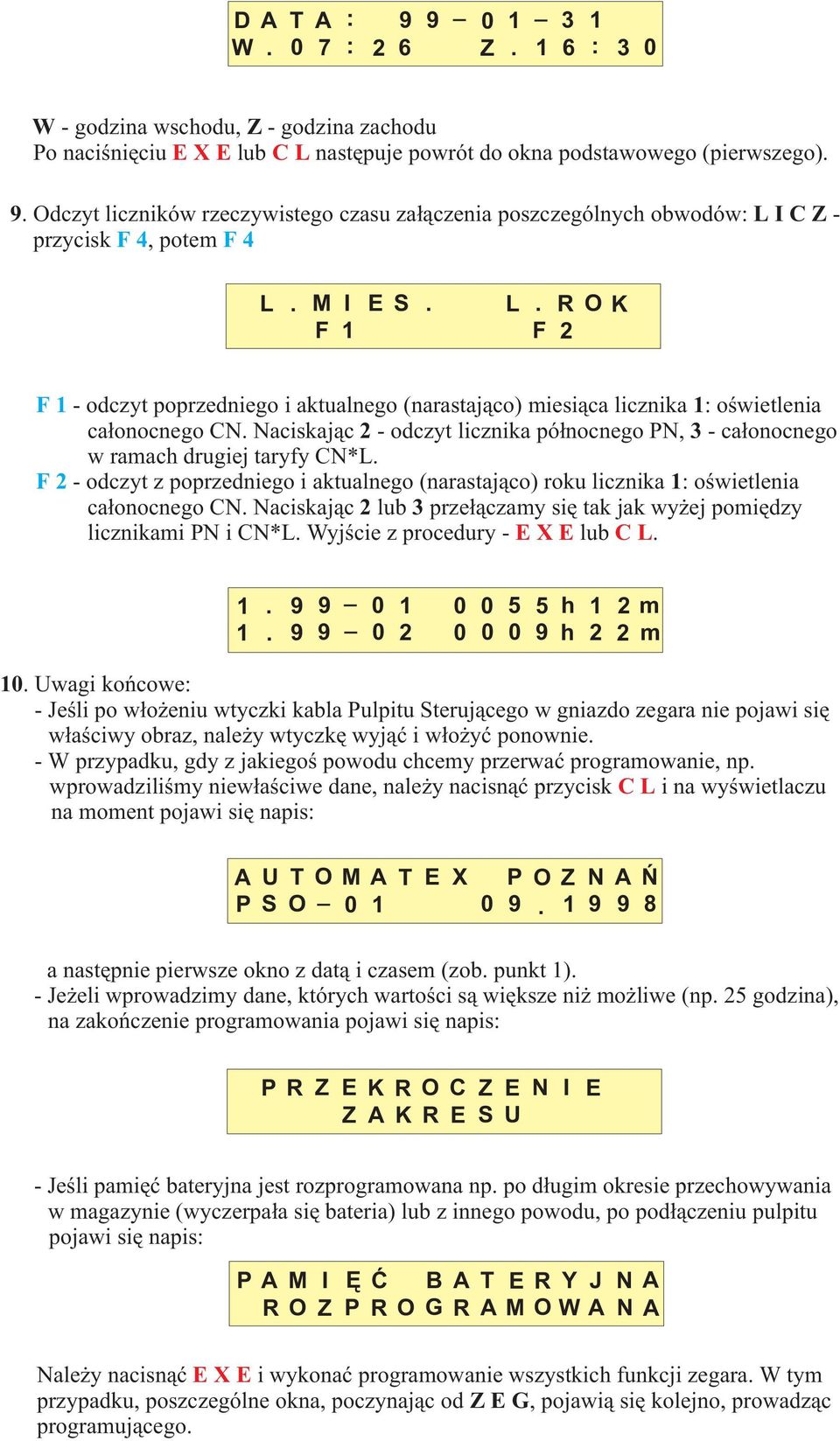

5 DATA : 9 9 _ 0 1 _ 3 1 W. 0 7 : 2 6 Z. 1 6 : 3 0 W - godzina wschodu, Z- godzina zachodu Po naciœniêciu EXElub CLnastêpuje powrót do okna podstawowego (pierwszego). 9. Odczyt liczników rzeczywistego czasu za³¹czenia poszczególnych obwodów: LICZ- przycisk F4, potem F4 L. M I E S. F 1 L. R F 2 O K F1- odczyt poprzedniego i aktualnego (narastaj¹co) miesi¹ca licznika 1: oœwietlenia ca³onocnego CN. Naciskaj¹c 2- odczyt licznika pó³nocnego PN, 3- ca³onocnego w ramach drugiej taryfy CN*L. F2- odczyt z poprzedniego i aktualnego (narastaj¹co) roku licznika 1: oœwietlenia ca³onocnego CN. Naciskaj¹c 2lub 3prze³¹czamy siê tak jak wy ej pomiêdzy licznikami PN i CN*L. Wyjœcie z procedury - EXElub CL _ _ h h 2 2 m 2 m 10. Uwagi koñcowe: - Jeœli po w³o eniu wtyczki kabla Pulpitu Steruj¹cego w gniazdo zegara nie pojawi siê w³aœciwy obraz, nale y wtyczkê wyj¹æ i w³o yæ ponownie. - W przypadku, gdy z jakiegoœ powodu chcemy przerwaæ programowanie, np. wprowadziliœmy niew³aœciwe dane, nale y nacisn¹æ przycisk CLi na wyœwietlaczu na moment pojawi siê napis: A P U T O M S O _ A T E X 0 1 P OZ N A Ñ a nastêpnie pierwsze okno z dat¹ i czasem (zob. punkt 1). - Je eli wprowadzimy dane, których wartoœci s¹ wiêksze ni mo liwe (np. 25 godzina), na zakoñczenie programowania pojawi siê napis: PRZ E K R O Z AKR C Z E N I E E S U - Jeœli pamiêæ bateryjna jest rozprogramowana np. po d³ugim okresie przechowywania w magazynie (wyczerpa³a siê bateria) lub z innego powodu, po pod³¹czeniu pulpitu pojawi siê napis: P AM I Ê Æ R O Z P R O B AT E R Y J G R A M O W A N A N A Nale y nacisn¹æ EXEi wykonaæ programowanie wszystkich funkcji zegara. W tym przypadku, poszczególne okna, poczynaj¹c od ZEG, pojawi¹ siê kolejno, prowadz¹c programuj¹cego.
6 INSTALACJA I EKSPLOATACJA Programowalne Sterowniki Oœwietlenia PSO-01 i PSO-02 montowaæ w szafkach lub rozdzielniach energetycznych na szynie TS 35, w mo liwie najwiêkszej odleg³oœci od styczników i wy³¹czników, by ograniczyæ wp³yw pól elektromagnetycznych. Pod³¹czenie sterownika wykonaæ zgodnie ze schematem po³¹czeñ, przy wy³¹czonym zasilaniu szafki. Obwody wyjœciowe zegara (steruj¹ce stycznikami) zabezpieczyæ bezpiecznikiem max. 6A. UWAGA: wkrêty listwy zaciskowej na obudowie sterowników PSO-01 i PSO-02 s¹ pod napiêciem! Wszelkich manipulacji przy nich i przy przewodach wykonywaæ tylko przy od³¹czonym zasilaniu sterownika. Sygnalizacja pracy sterownika (czerwona dioda): pulsuj¹ca - stan prawid³owy œwiecenie ci¹g³e - rozprogramowany brak œwiecenia - uszkodzenie sterownika lub brak zasilania Je eli sterownik nie pracuje prawid³owo (czerwona dioda œwieci na sta³e) i po pod³¹czeniu pulpitu uka e siê napis PAMIÊÆ BATERYJNA ROZPROGRAMOWANA, nale y siê liczyæ z wymian¹ baterii. Sytuacja ta mo e wyst¹piæ oko³o 5 lat od daty kupna sterownika. Wymiany baterii mo e dokonaæ producent po przes³aniu sterownika na adres firmy, lub u ytkownik, przy zachowaniu nale ytej starannoœci. Przyczyn¹ rozprogramowania mog¹ byæ te zak³ócenia, spowodowane np. burz¹. Wtedy wystarczy sterownik ponownie zaprogramowaæ. Zmiana nastaw sterownika lub ich kontrola odbywa siê przy pomocy do³¹czanego z zewn¹trz pulpitu PS-03. Zachowaæ ostro noœæ przy pod³¹czeniu pulpitu w czasie pracy sterownika. Zak³ad Automatyki i Elektroniki AUTOMATEX Sp. z o. o Poznañ, ul. Pucka 29 Oddzia³ produkcyjny: Poznañ ul. Wyspiañskiego 41 tel./fax (0-prefix-61) tel. kom. (0502) biuro@automatex.com.pl
7 POPRAWKI DO ZA CZENIA I WY CZENIA OŒWIETLENIA ULICZNEGO KOSZALIN S UPSK GDAÑSK ELBL G SUWA KI 54 0 SZCZECIN SZCZECINEK PI A BYDGOSZCZ GRUDZI DZ TORUÑ OLSZTYN OM A OSTRO ÊKA BIA YSTOK CIECHANÓW 53 0 GORZÓW WLKP. W OC AWEK P OCK POZNAÑ SIEDLCE KONIN WARSZAWA BIA A PODLASKA ÓD LESZNO KALISZ ZIELONA SIERADZ RADOM LUBLIN GÓRA CHE M LEGNICA PIOTRKÓW WROC AW JELENIA ZAMOŒÆ CZÊSTOCHOWA GÓRA WA BRZYCH KIELCE TARNOBRZEG OPOLE KATOWICE KRAKÓW RZESZÓW BIELSKO BIA A TARNÓW NOWY S CZ PRZEMYŒL KROSNO SANOK Poprawka w stosunku do 0 po³udnika dotyczy PSO 0 po³udnika dotyczy PZS Proponowane ustawienia poprawek dla wschodu: i zachodu: dotyczy PSO Uwaga 1: Zaproponowane powy ej poprawki mog¹ ulegaæ zmianie w zale noœci od warunków lokalnych (ukszta³towanie terenu, zadrzewienie, stosowane preferencje) Uwaga 2: Poprawki dla PZS-03 wyznacza siê w podobny sposób, uwzglêdniaj¹c przesuniêcie skali o 8 min w stosunku do PSO-01 i PSO-02

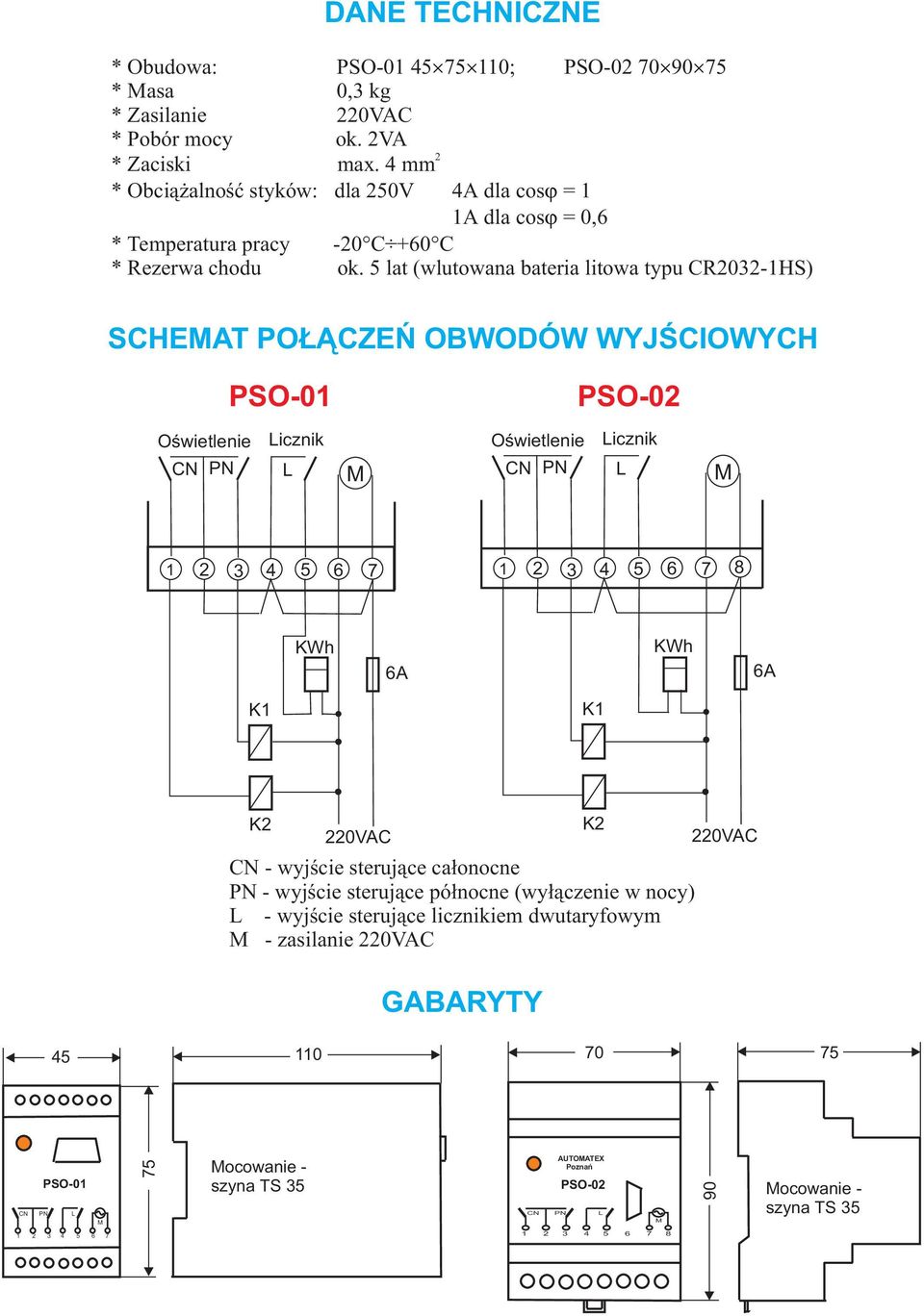

8 DANE TECHNICZNE * Obudowa: PSO ; PSO * Masa 0,3 kg * Zasilanie 220VAC * Pobór mocy ok. 2VA * Zaciski 2 max. 4 mm * Obci¹ alnoœæ styków: dla 250V 4A dla cos = 1 1A dla cos = 0,6 * Temperatura pracy -20 C +60 C * Rezerwa chodu ok. 5 lat (wlutowana bateria litowa typu CR2032-1HS) SCHEMAT PO CZEÑ OBWODÓW WYJŒCIOWYCH PSO-01 PSO-02 Oœwietlenie CN PN Licznik L M Oœwietlenie CN PN Licznik L M KWh 6A KWh 6A K1 K1 K2 K2 220VAC 220VAC CN - wyjœcie steruj¹ce ca³onocne PN - wyjœcie steruj¹ce pó³nocne (wy³¹czenie w nocy) L - wyjœcie steruj¹ce licznikiem dwutaryfowym M - zasilanie 220VAC GABARYTY PSO-01 CN PN L M 75 Mocowanie - szyna TS 35 AUTOMATEX Poznañ PSO-02 CN PN L M 90 Mocowanie - szyna TS
