Kot y wiszàce z zasobnikiem PLANET DEWY 30/50

Transkrypt

1 Kot y wiszàce z zasobnikiem PLANET DEWY 3/

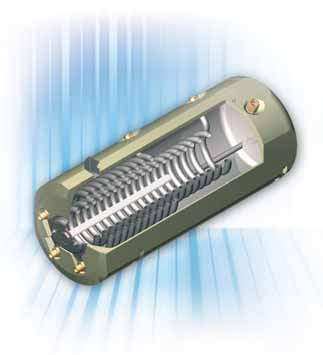

2 Kot y wiszàce PLANET DEWY 3/ Komfort magazynowania Decydując się na kocioł z zasobnikiem otrzymuje się zapewniając większą wydajność niż normalny kocioł komfort posiadania dużego zapasu gorącej wody. combi. Specjalna konstrukcja kotła Planet Dewy Planet Dewy 3/ jest nowym w katalogu Sime 3/ pozwala na osiąganie wysokiej wydajności przy kondensacyjnym kotłem wiszącym z wbudowanym jednoczesnym niewielkim zużyciu paliwa i przyjaznej zasobnikiem C.W.U. Planet Dewy 3/ środowisku niewielkiej emisji spalin. Dostępny w wersji z wewnętrznym zbiornikiem ze stali nierdzewnej 3 kw, Planet Dewy 3/ zapewnia swobodę o pojemności litrów jest idealnym rozwiązaniem dla w korzystaniu z ciepłej wody użytkowej przy układów z wieloma punktami poboru C.W.U. jednoczesnym zachowaniu wysokiej sprawności.

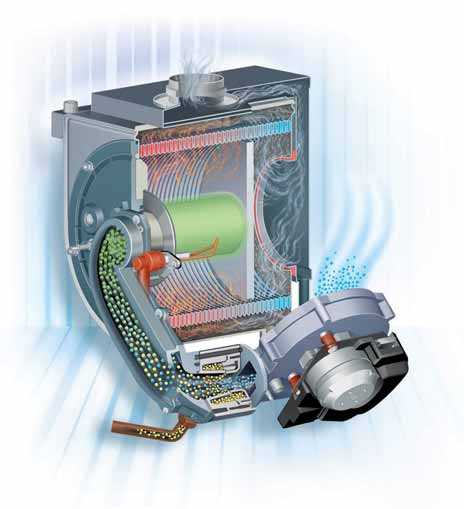

3 Zielone serce Sercem kotła Planet Dewy 3/ jest układ spalania zapewniający najwyższą sprawność dzięki wykorzystaniu maksimum energii zawartej w gazie. Zaawansowane rozwiązania zawarte w kotłach Planet Dewy 3/ umożliwiają utrzymanie najniższej możliwej emisji szkodliwych spalin. stężenia emisyjne są niższe od wszystkich restrykcyjnych norm unijnych (kocioł zakwalifikowano do klasy wg. EN 483). A Główny wymiennik ciepła został wykonany ze stali nierdzewnej o wysokiej wytrzymałości (AISI 316 LC ) po to by przeciwdziałać korozyjnemu działaniu kondensatu. Jego cylindryczny kształt nie tylko zapewnia możliwie najlepsze przekazywanie ciepła ale także ułatwia odprowadzanie kondensatu. A D B Wykonany ze stali nierdzewnej palnik typu premix, ma również kształt cylindryczny i jest umiejscowiony promieniowo w komorze spalania. Dzięki właściwości o nazwie `mikro-płomień palnik utrzymuje niską B temperaturę płomienia i tym samym znacznie obniża emisję szkodliwych spalin - tlenków azotu. C Wprowadzana do komory spalania mieszanka powietrza i gazu jest dobrze wymieszana i doskonale wyważona. C D Odzysk energii normalnie traconej wraz z gorącymi spalinami następuje poprzez skroplenie zawartej w spalinach wody, na powierzchni wymiennika schłodzonej woda powracającą z układu. Uk ad kondensacyjny z palnikiem premix kot a Planet Dewy 3/ SprawnoÊç i niezawodnoêç stali nierdzewnej Wbudowany w Planet Dewy 3/ zasobnik ciepłej wody użytkowej wykonano ze stali nierdzewnej by zapewnić najwyższą sprawność i bezpieczeństwo eksploatacji. Konstrukcja litrowego zasobnika ze stali nierdzewnej zawiera podwójne uzwojenie gwarantując szybkie działanie i dużą wydajność produkcji ciepłej wody użytkowej. Stal nierdzewna zapewnia odporność na zanieczyszczenia i korozję co przedłuża żywotność.

4 Ciepla woda bez wahan temperatury System Planet w polaczeniu z kotlami z zasobnikiem c.w.u. oferuje podwójna innowacje, która rewolucjonizuje komfort systemów z zasobnikiem. Dzieki elektronicznemu sterowaniu mozna uniknac sytuacji, w której temperatura wody podczas pierwszego poboru bedzie znacznie wyzsza niz temperatura zadana; ponadto wyeliminowany zostaje problem polegajacy na naglym spadku temperatury, jaki jest zauwazalny po uplywie kilku minut po otwarciu kurka poboru cieplej wody, co zapewnia produkcje cieplej wody na stalym poziomie temperatury podczas poboru. Temperatura/pressione '' 1' 1'3" 2' 2'3" 3 3'3" 4' 4'3" ' '3" 6' 6'3" Tempo Temperatura ingresso c.w.u. acqua na wejsciu sanitaria Portata Natezenie acqua przeplywu sanitaria c.w.u. Temperatura uscita c.w.u. acqua na sanitaria wyjsciu Portata Set Point Temp. C Tempo Szybki pobór wody = Gwaltowny zaplon palnika 2 Normalny pobór wody = Normalne zaplon palnika 3 Powolny pobór wody = Opózniony zaplon palnika Aby rozwiazac te niedoskonalosci zastosowano innowacyjne rozwiazania technologiczne Problem wysokiej temperatury przy pierwszym poborze zostal rozwiazany poprzez modulacje temperatury zasilania w zaleznosci od temperatury ustawionej na zasobniku; natomiast obnizenie temperatury podczas poboru rozwiazane jest poprzez pomiar predkosci schladzania wody w zasobniku za pomoca czujnika co pozwala na ewentualne zalaczenie palnika wyprzedzajace obnizenie temperatury. Programowanie zasobnika c.w.u. Dlaczego utrzymywac temperature wody w zasobniku nawet jesli nie jest ona wykorzystywana? Kociol Planet Dewy 3/ powstal w ramach serii kotlów Planet i czerpie z tego tytuly wszelkie korzysci. W polaczeniu z systemem Logica Remote Control i czujnikiem temperatury zewnetrznej zapewnia znaczne oszczednosci eksploatacji oraz racjonalne zuzycie cieplej wody uzytkowej. Praca zasobnika moze byc zaprogramowana tak, aby uzyskac ciepla wode o stalej temperaturze jedynie w momencie jej poboru. Ten inteligentny system zasobnika zapewnia maksymalny komfort oraz optymalizuje zuzycie gazu pozwalajac uniknac koniecznosci utrzymywania temperatury wody w czasie, gdy nie ma na nia zapotrzebowania. C T 2 C 1 C C 1 C T ore Woda w zbiorniku o temperaturze komfortu wedlug programu grzania Woda w zbiorniku wedlug programu niezaleznego Wykres temperatury c.o. ore Wykres temperatury w.u.

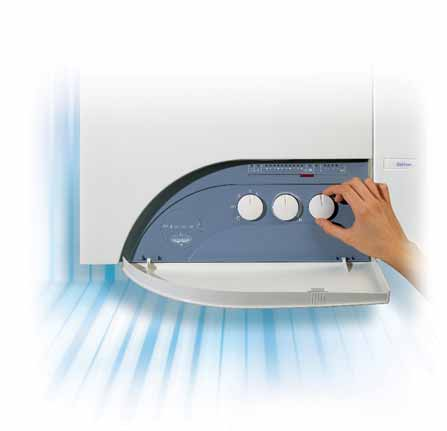

5 Inteligentne sterowanie Sterownik Logica Dodatkowa jakość kotła Planet Dewy 3/ jest efektem zastosowania termoregulatora Logica, współpracującego z czujnikiem temperatury zewnętrznej. Układ ten optymalizuje prace kotła poprawiając jego sprawność i obniżając zużycie gazu. Z układem Logica i czujnikiem temperatury zewnętrznej możliwe jest: Zdalne sterowanie funkcji kotła Praca z termostatem zegarowym przełączającym temperatury zadane Sterowanie z uwzględnieniem korekty od temperatury zewnętrznej pogodowych, oraz zmian w zapotrzebowaniu na ciepło (opcja uczenia się) Ograniczanie ogrzewania za dnia lub w sytuacji gdy przez dłuższy czas temperature zewnętrzna jest wyższa od temperatury w pomieszczeniach (funkcja ECO) Czasowe sterowanie temperaturą kotła Okresowe podnoszenie temperatury w zasobniku by zdezynfekować układ Sygnalizowanie zidentyfikowanych usterek Przewidywanie i pompensacja zmian warunków Zmiana temperatury zadanej poprzez prostą zmianę nastawy, bez ingerencji w program sterownika Możliwość zatrzymania programu na czas wyjazdu z nastawieniem automatycznego wznowienia pracy w momencie powrotu. Sterownik Logica Czujnik zewn trzny atwa obs uga, estetyka i jakoêç Estetyka charakterystycznego wyglądu Planet Temperatura i ciśnienie w układzie wyświetlana jest Dewy 3/ jest podporządkowana uczynieniu za pomocą lampek panelu kontrolnego. obsługi kotła prostą i przyjazną użytkownikowi. 6 Funkcje panelu sterowania Miejsce na opcjonalny mechanizm zegarowy Przełącznik obrotowy (wyłączenie, lato, zima, reset kotła) Nastawnik temperatury C.O. Nastawnik temperatury C.W.U. Wskazanie temperatury i sygnalizacja kodów błędów Wskazanie ciśnienia wody

6 Dane techniczne 1312 Planet Dewy 3/ Moc grzewcza - ogrzewanie Maksymalna / Minimalna kw 29.2 / 7.6 Sprawność energetyczna (Dyrektywa CEE 92/42) Pojemność naczynia wzbiorczego l 8 Pojemność wodna l 1, Maksymalne ciśnienie robocze bar 3 Pobór mocy elektrycznej W 16 Stopień ochrony elektrycznej IP X4D Naczynie wzbiorcze C.O. Pojemność / Ciśnienie wstępne bar 1/1 Zakres regulacji C.O. C 2 8 Zakres regulacji C.W.U. C 3 6 Produkcja C.W.U. Właściwe natężenie przepływu C.W.U. (wg. EN 62 (1) ) l/min 16, Ciągłe nateżenie przeplywu C.W.U. Δt 3 C l/min 14,3 Czas nagrzewania od 2 do C min 3 4 Maksymalne ciśnienie C.W.U. bar 7 Pojemność zaosbnika C.W.U. l Naczynie wzbiorcze C.W.U. l 2 Maksymalna długość poziomego odcinka współosiowego przewodu spalinowego m 4,6 Maksymalna długość pionowego odcinka współosiowego przewodu spalinowego m 7 Maksymalna długość poziomego odcinka rozgałęzionego przewodu spalinowego m Klasa emisji NOx Klasa Ciężar kg 7 (1) Testowany dla zużycia wody przez 1 minut Wymiary Pod àczenia = 46 = ø 6/ E U M R G C S3 79 Pod àczenia M Zasilanie C.O. 3/4 R Powrót C.O. 3/4 G Podłączenie gazu 3/4 E Wlot C.W.U. 1/2 U Wylot C.W.U 1/2 C Obieg 1/2 S3 Upust kondensatu ø 2 Cechy g ówne Wbudowane zabezpieczenie przed zamarazaniem Wymiennik ciepła z trzyletnią gwarancją Wbudowany by-pass Opcja zegara Nie wymagana wentylacja pomieszczenia Pprzygotowane podłączenia elektryczne Pełna modulacja gaz/powietrze Opcja rozszerzonej gwarancji Stopień ochrony IPX4D Ułatwienie analizy spalania Możliwość pracy ze sterownikiem Logica Remote Control i czujnikiem temperatury zewnętrznej (opcja) Pompa z separacją powietrza dla obiegów C.O. i C.W.U. Naczynie wzbiorcze na C.W.U. Planet Dewy 3/ Firma SIME S.p.A. zastrzega sobie prawo do wprowadzania do niniejszego dokumentu zmian, bez powiadomienia i uprzedzenia kogokolwiek. Zmiany te wynikać mogą z konieczności uaktualnienia, bądź poprawienia informacji. Niniejsza broszura nie może być traktowana jako oferta w rozumieniu Kodeksu Cywilnego. cod /26 Fonderie Sime S.p.A Via Garbo, Legnago (Vr) Italy Tel Fax BOREN Energia Nova Sp. Z o.o., ul. Kopernika 11, Wrocław, tel.: (+48) , fax: (+48)
