1 Przegląd produktów dla Kartografii i GIS firmy Trimble i ich działanie w polskiej sieci ASG-EUPOS Włodzimierz Hozakowski Wyłączny dystrybutor produktów Mapping&GIS Trimble w Polsce

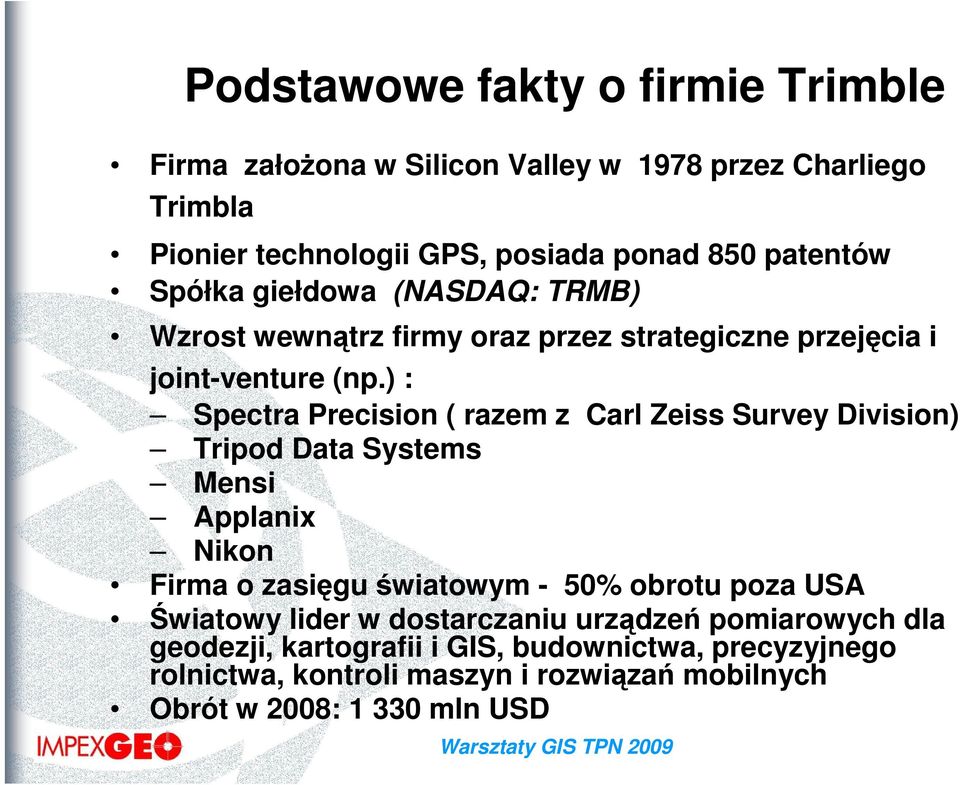

2 Podstawowe fakty o firmie Trimble Firma załoŝona w Silicon Valley w 1978 przez Charliego Trimbla Pionier technologii GPS, posiada ponad 850 patentów Spółka giełdowa (NASDAQ: TRMB) Wzrost wewnątrz firmy oraz przez strategiczne przejęcia i joint-venture (np.) : Spectra Precision ( razem z Carl Zeiss Survey Division) Tripod Data Systems Mensi Applanix Nikon Firma o zasięgu światowym - 50% obrotu poza USA Światowy lider w dostarczaniu urządzeń pomiarowych dla geodezji, kartografii i GIS, budownictwa, precyzyjnego rolnictwa, kontroli maszyn i rozwiązań mobilnych Obrót w 2008: mln USD

3 Lider technologii Mapping & GIS Trimble lider technologiczny w zbieraniu i utrzymywaniu danych dla Kartografii i GIS 1989 pierwszy system GPS dedykowany dla GIS 1995 pierwszy plug-and-play sensor GPS dla laptopów i PDA pierwszy system GPS/GIS do pracy w czasie rzeczywistym 2002 pierwsze urządzenie z Microsoft Windows CE i wbudowanym odbiornikiem GPS 2005 pierwsze urządzenie z systemem Microsoft Windows Mobile i GPS subfoot (dokł. <30cm) 2008 pierwszy system GIS z decymetrowym odb. GNSS

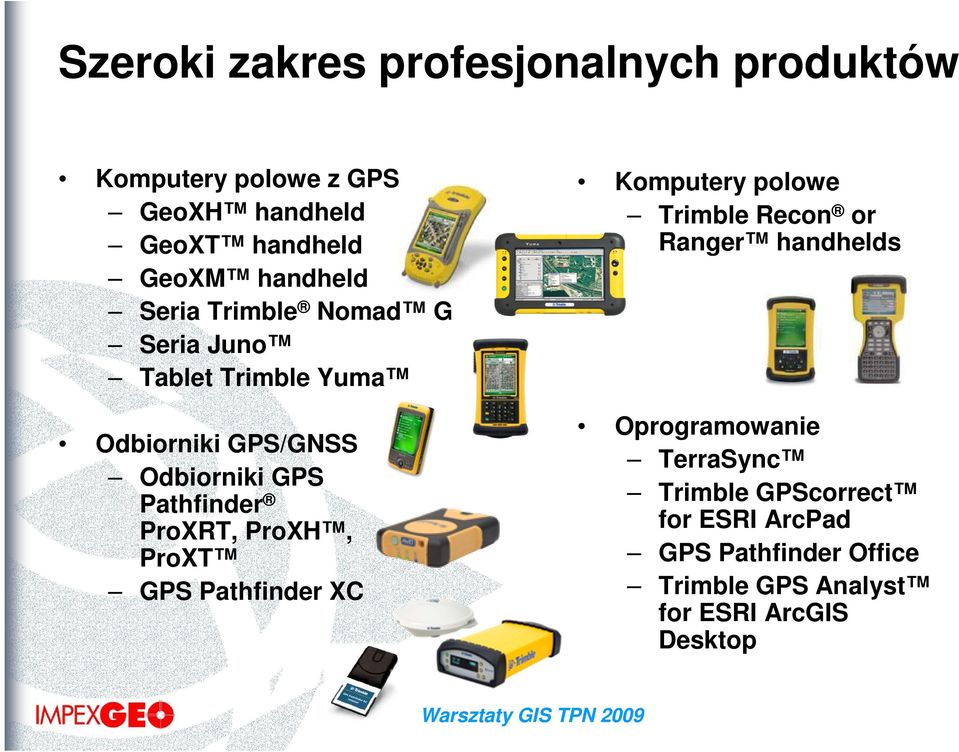

4 Szeroki zakres profesjonalnych produktów Komputery polowe z GPS GeoXH handheld GeoXT handheld GeoXM handheld Seria Trimble Nomad G Seria Juno Tablet Trimble Yuma Odbiorniki GPS/GNSS Odbiorniki GPS Pathfinder ProXRT, ProXH, ProXT GPS Pathfinder XC Komputery polowe Trimble Recon or Ranger handhelds Oprogramowanie TerraSync Trimble GPScorrect for ESRI ArcPad GPS Pathfinder Office Trimble GPS Analyst for ESRI ArcGIS Desktop

5 Urządzenia mobilne do pracy w cięzkich warunkach terenowych Zaprojektowane i przetestowane dla najbardziej wymagających warunków polowych silne opady atmosferyczne, woda, kurz, ekstremalne temperatury spełniają normy wojskowe i wysokie normy IP Technologia ekranów LCD dostosowana do warunków pracy na zewnątrz pomieszczeń Nieulotna pamięć bezpiecznie chroni zapisane dane Wbudowane dodatkowe komponenty (zaleŝnie od modelu i opcji ), takie jak aparat fotograf., modem GPRS, czytnik kodów kreskowych etc.

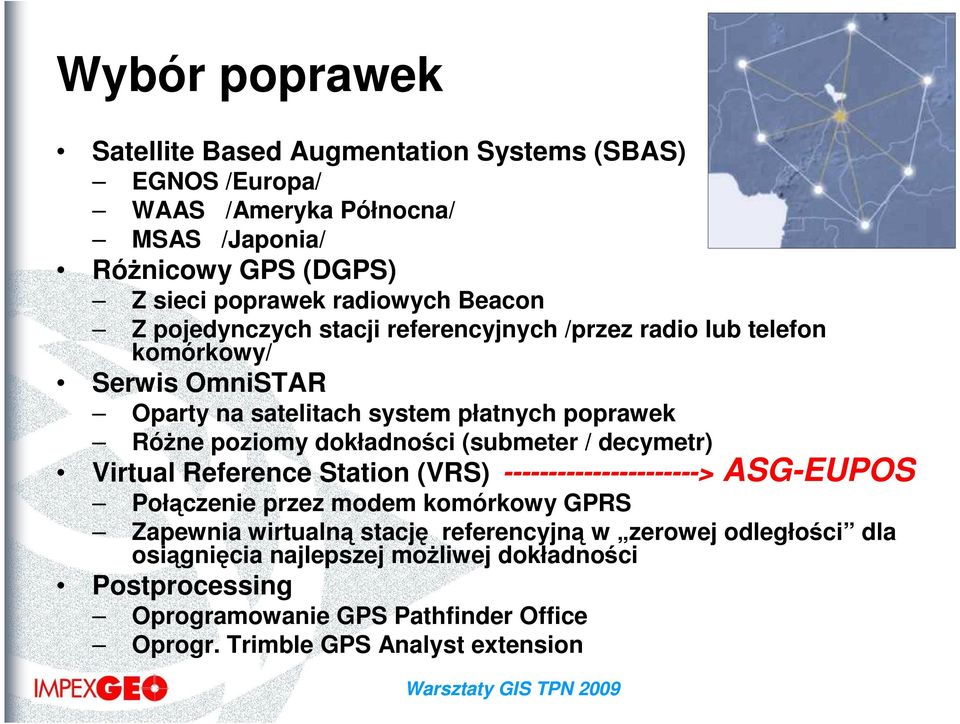

6 Wybór poprawek Satellite Based Augmentation Systems (SBAS) EGNOS /Europa/ WAAS /Ameryka Północna/ MSAS /Japonia/ RóŜnicowy GPS (DGPS) Z sieci poprawek radiowych Beacon Z pojedynczych stacji referencyjnych /przez radio lub telefon komórkowy/ Serwis OmniSTAR Oparty na satelitach system płatnych poprawek RóŜne poziomy dokładności (submeter / decymetr) Virtual Reference Station (VRS) > ASG-EUPOS Połączenie przez modem komórkowy GPRS Zapewnia wirtualną stację referencyjną w zerowej odległości dla osiągnięcia najlepszej moŝliwej dokładności Postprocessing Oprogramowanie GPS Pathfinder Office Oprogr. Trimble GPS Analyst extension

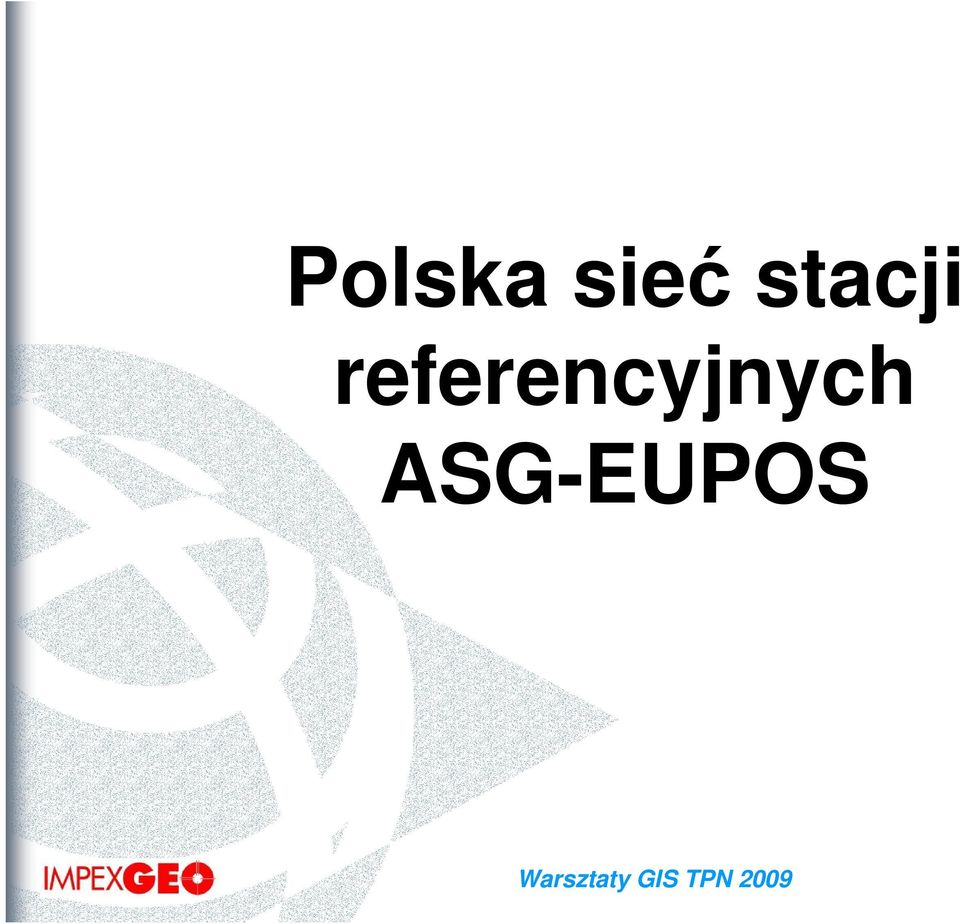

7 Polska sieć stacji referencyjnych ASG-EUPOS

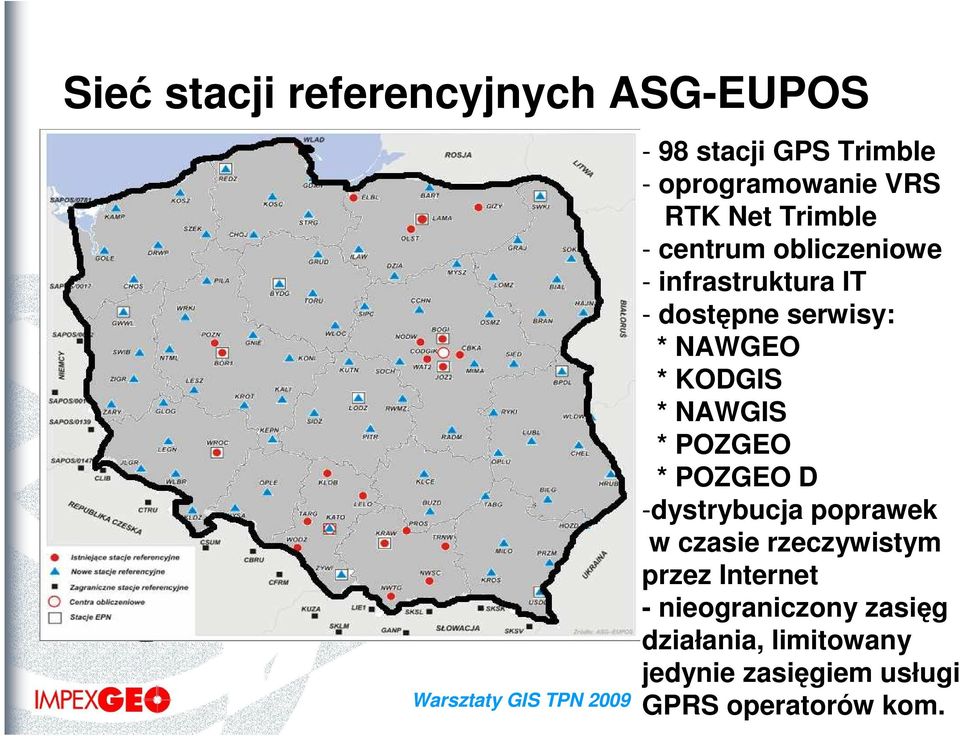

8 Sieć stacji referencyjnych ASG-EUPOS - 98 stacji GPS Trimble - oprogramowanie VRS RTK Net Trimble - centrum obliczeniowe - infrastruktura IT - dostępne serwisy: * NAWGEO * KODGIS * NAWGIS * POZGEO * POZGEO D -dystrybucja poprawek w czasie rzeczywistym przez Internet - nieograniczony zasięg działania, limitowany jedynie zasięgiem usługi GPRS operatorów kom.

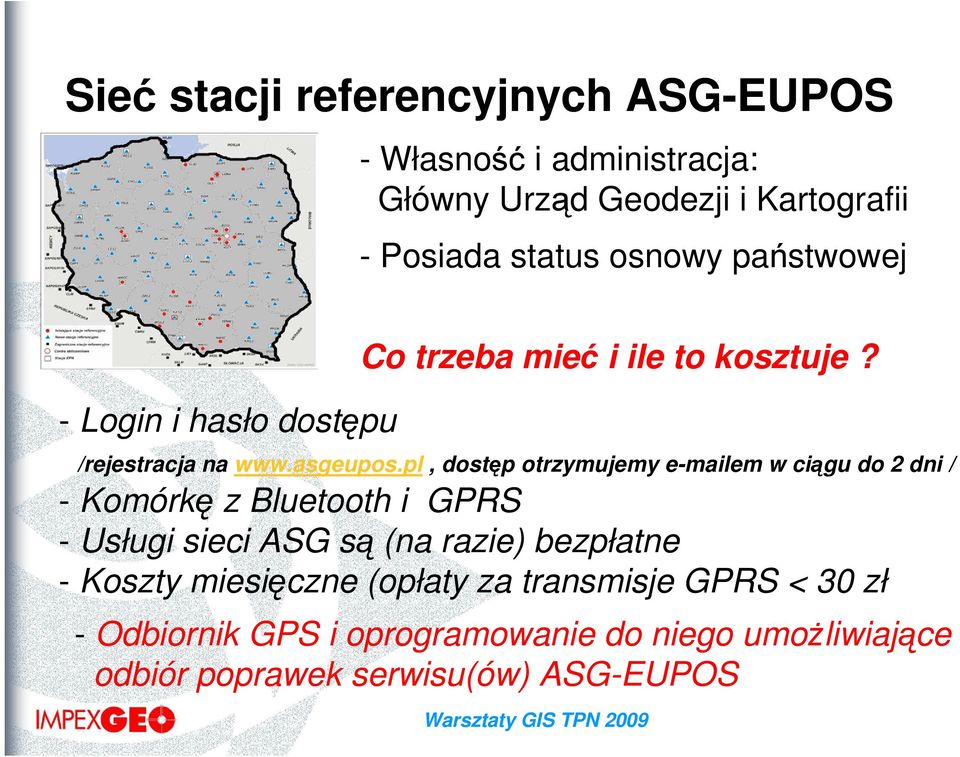

9 Sieć stacji referencyjnych ASG-EUPOS - Własność i administracja: Główny Urząd Geodezji i Kartografii - Posiada status osnowy państwowej - Login i hasło dostępu Co trzeba mieć i ile to kosztuje? /rejestracja na dostęp otrzymujemy em w ciągu do 2 dni / - Komórkę z Bluetooth i GPRS - Usługi sieci ASG są (na razie) bezpłatne - Koszty miesięczne (opłaty za transmisje GPRS < 30 zł - Odbiornik GPS i oprogramowanie do niego umoŝliwiające odbiór poprawek serwisu(ów) ASG-EUPOS

10 Przegląd produktów MGIS Trimble

11 Seria GeoExplorer 3 modele: 3 poziomy dokładności GeoXH handheld Subfoot (<30 cm) lub decymetr (10 cm). * Dokładność w ASG-EUPOS : 10 cm GeoXT handheld Submeter (lepiej niŝ 1m) * Dokładność w ASG-EUPOS : ~ cm GeoXM handheld 1-3 m * Dokładność w ASG-EUPOS : ~ 1,2 1,7 m Wysoka rozdzielczość ekranu (VGA 640 x 480 piks.) Bluetooth i b/g (WiFi) System operacyjny Windows Mobile wersja 6 1 GB pamięci wewnętrznej + port kart pamięci SD/SDHC PotęŜny procesor 520 MHz i 128 MB RAM Odporny na warunki atmosferyczne, z długim czasem pracy baterii

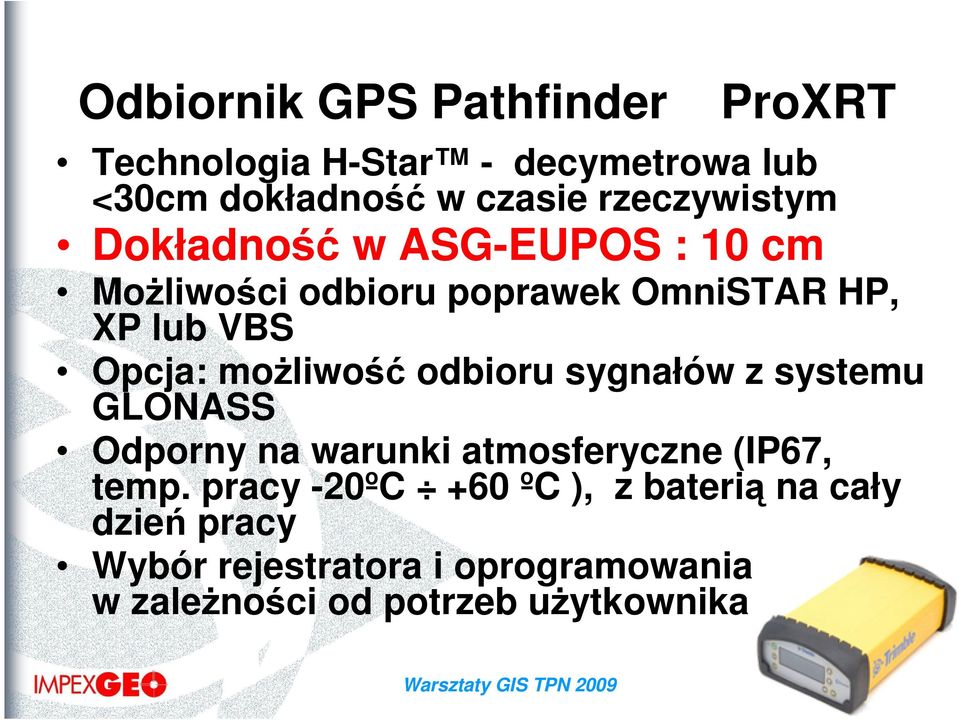

12 Odbiornik GPS Pathfinder ProXRT Technologia H-Star - decymetrowa lub <30cm dokładność w czasie rzeczywistym Dokładność w ASG-EUPOS : 10 cm MoŜliwości odbioru poprawek OmniSTAR HP, XP lub VBS Opcja: moŝliwość odbioru sygnałów z systemu GLONASS Odporny na warunki atmosferyczne (IP67, temp. pracy -20ºC +60 ºC ), z baterią na cały dzień pracy Wybór rejestratora i oprogramowania w zaleŝności od potrzeb uŝytkownika

13 Seria odbiorników GPS Pathfinder Pro ( ProXH / XT ) Subfoot (30cm) po postprocessingu (ProXH) Nowa technologia H-Star Dokładność lepsza niŝ 1m w czasie rzeczywistym z EGNOS Praktyczna dokładność w ASG-EUPOS : cm Mały, zintegrowany kształt Waga 525g Bez kabli Bluetooth Odporny na warunki atmosferyczne IP54 Bateria na cały dzień pracy Wybór rejestratora Recon / Nomad / Ranger Tablet / Notebook PDA

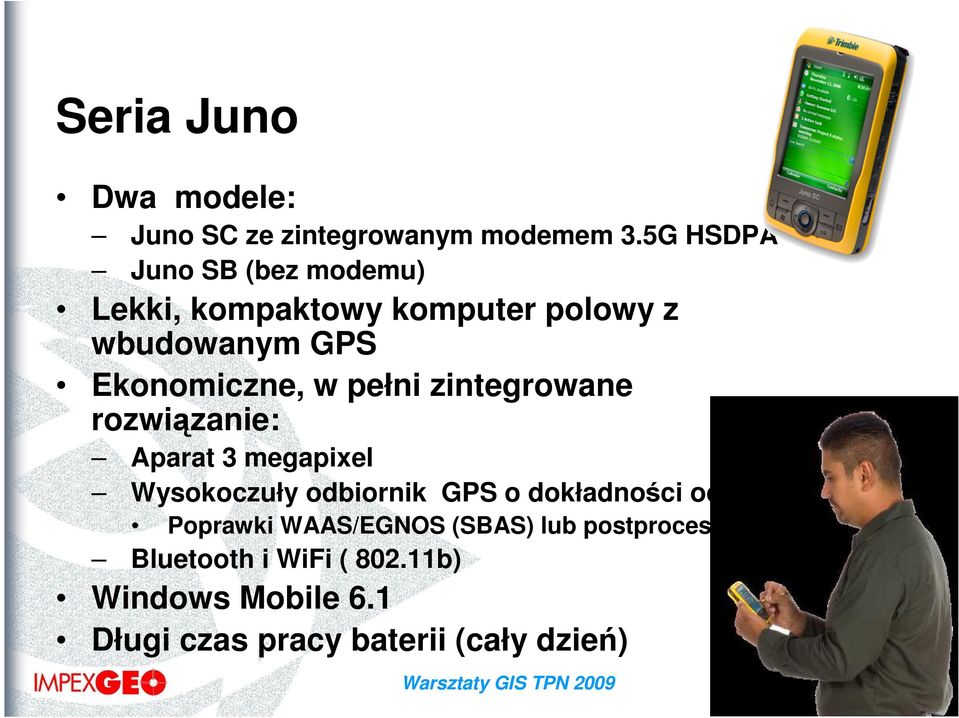

14 Seria Juno Dwa modele: Juno SC ze zintegrowanym modemem 3.5G HSDPA Juno SB (bez modemu) Lekki, kompaktowy komputer polowy z wbudowanym GPS Ekonomiczne, w pełni zintegrowane rozwiązanie: Aparat 3 megapixel Wysokoczuły odbiornik GPS o dokładności od 2 to 5 m Poprawki WAAS/EGNOS (SBAS) lub postprocessing Bluetooth i WiFi ( b) Windows Mobile 6.1 Długi czas pracy baterii (cały dzień)

15 Seria Trimble Nomad Wysokiej klasy komputer polowy Procesor 806 Mhz, kolorowy, dotykowy ekran VGA (480x640 pikseli), Bluetooth, Wi-Fi, Windows Mobile 6.0 6GB pamięci wewnętrznej Flash Wbudowany GPS o dokład. 2-5m w postprocessingu Niezwykle odporny na warunki atmosferyczne (IP67, temp. pracy -30ºC +60 ºC ), upadki i wibracje Dodatkowe opcje aparat fotograf. 2mpx czytnik kodów kreskowych modem GPRS/EDGE

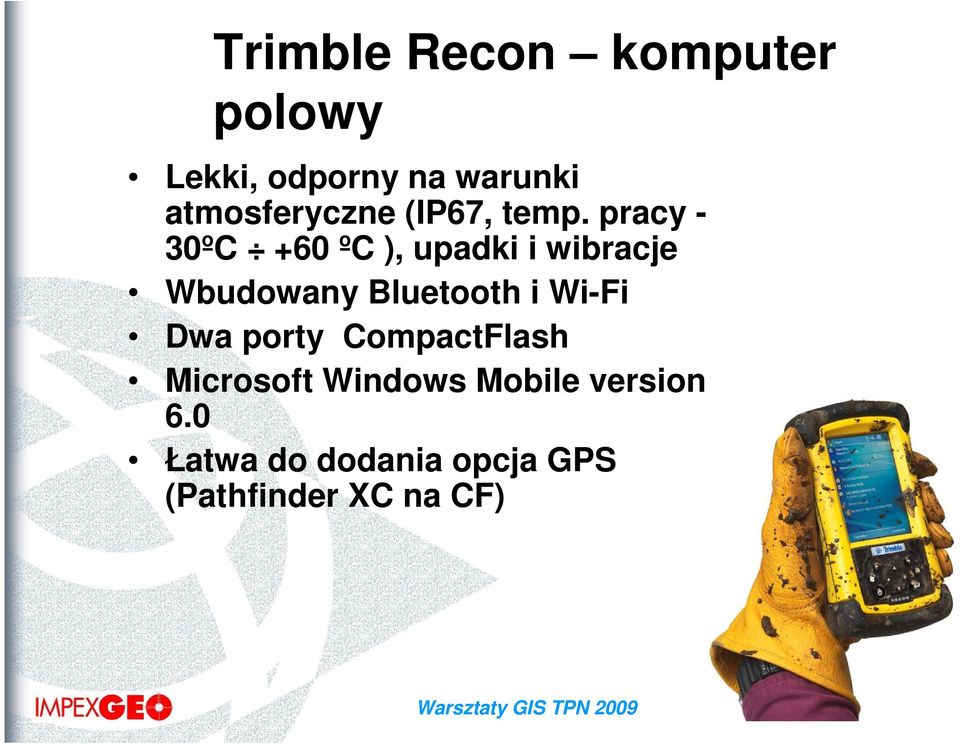

16 Trimble Recon komputer polowy Lekki, odporny na warunki atmosferyczne (IP67, temp. pracy - 30ºC +60 ºC ), upadki i wibracje Wbudowany Bluetooth i Wi-Fi Dwa porty CompactFlash Microsoft Windows Mobile version 6.0 Łatwa do dodania opcja GPS (Pathfinder XC na CF)

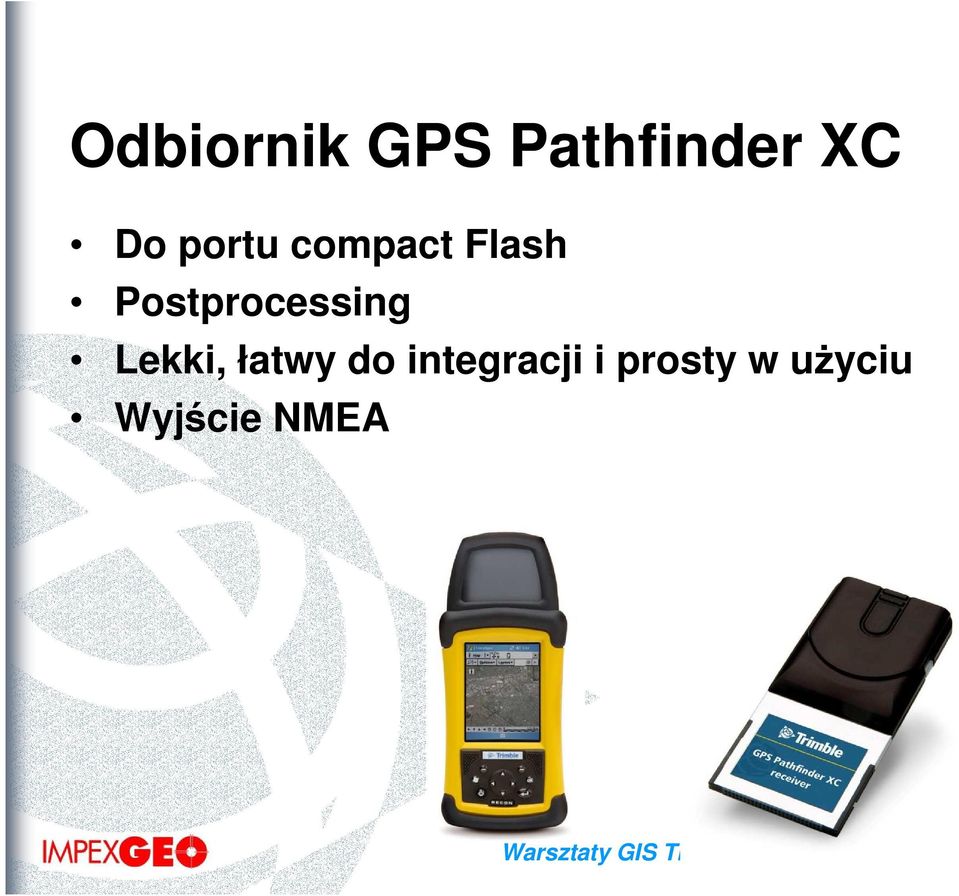

17 Odbiornik GPS Pathfinder XC Do portu compact Flash Postprocessing Lekki, łatwy do integracji i prosty w uŝyciu Wyjście NMEA

18 Tablet Trimble Yuma Komputer polowy bardzo odporny na warunki atmosferyczne, upadki i wstrząsy GPS WiFi, Bluetooth Dwa aparaty cyfrowe Pełna funkcjonalność Windows Vista Business Ekran 17.8 cm (7 ) WSVGA, dotykowy, rozdzielczość 1024 x GB RAM + dysk 32 GB SSD Złącza SDIO, ExpressCard Dokładność DGPS 2-5 m WAAS lub postprocessing

19 Zestaw Total GIS Dalmierz TruPulse 360B (dalmierz bezlustrowy + inklinometr + kompas elektroniczny) Odbiornik GPS np. ProXT/XH Rejestrator (np. Recon lub Nomad) Oprogramowanie rejestratora Tyczka, uchwyty Współrzędne niedostępnych punktów

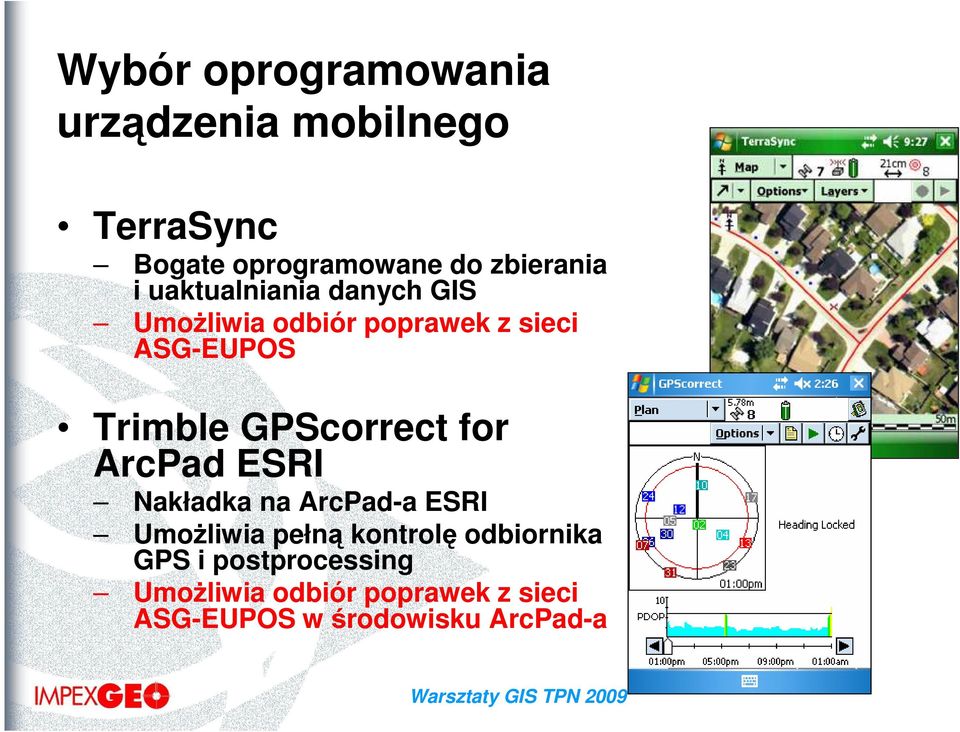

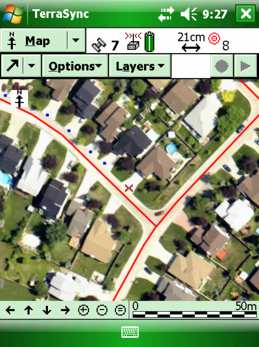

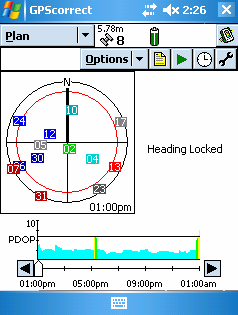

20 Wybór oprogramowania urządzenia mobilnego TerraSync Bogate oprogramowane do zbierania i uaktualniania danych GIS UmoŜliwia odbiór poprawek z sieci ASG-EUPOS Trimble GPScorrect for ArcPad ESRI Nakładka na ArcPad-a ESRI UmoŜliwia pełną kontrolę odbiornika GPS i postprocessing UmoŜliwia odbiór poprawek z sieci ASG-EUPOS w środowisku ArcPad-a

21 Dodatkowe oprogramowanie na PC GPS Pathfinder Office Wymiana danych z platformami GIS, postprocessing Trimble GPS Analyst extension for ESRI ArcGIS Desktop Analiza danych GNSS i postprocessing wewnątrz środowiska ESRI ArcGIS
