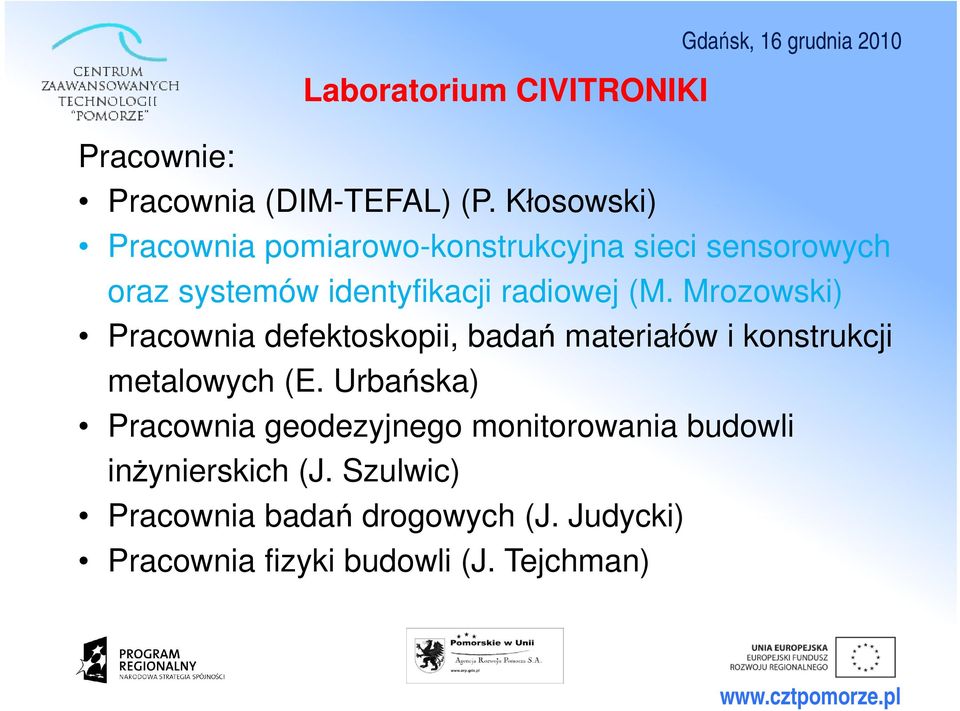

2 Laboratorium CIVITRONIKI Pracownie: Pracownia (DIM-TEFAL) (P. Kłosowski) Pracownia pomiarowo-konstrukcyjna sieci sensorowych oraz systemów identyfikacji radiowej (M. Mrozowski) Pracownia defektoskopii, badań materiałów i konstrukcji metalowych (E. Urbańska) Pracownia geodezyjnego monitorowania budowli inżynierskich (J. Szulwic) Pracownia badań drogowych (J. Judycki) Pracownia fizyki budowli (J. Tejchman)

3 Inwestycje budowlane: Laboratorium CIVITRONIKI Budowa Laboratorium na poziomie 500 Gmachu Głównego PG Utworzenie Pracowni Fizyki Budowali w Kuźni PG (adaptacja)

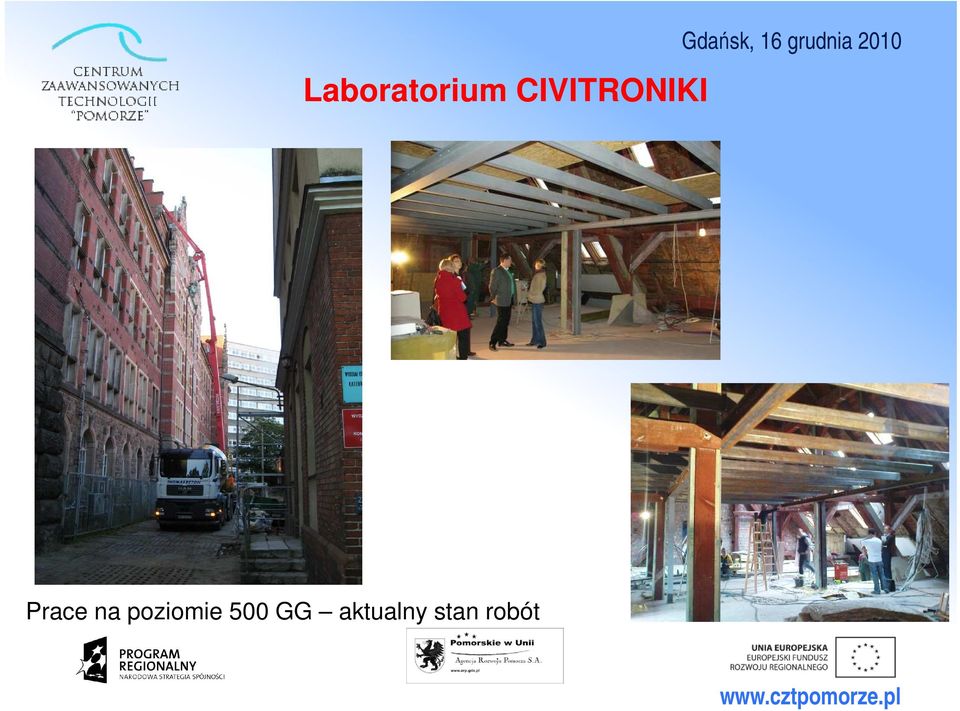

4 Laboratorium CIVITRONIKI Prace na poziomie 500 GG aktualny stan robót

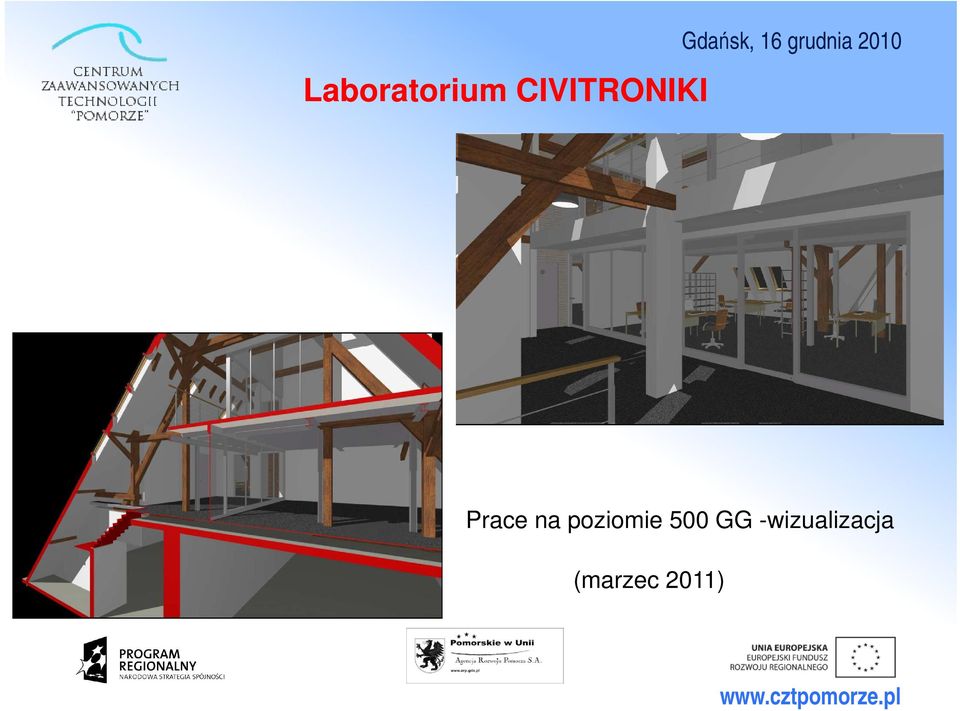

5 Laboratorium CIVITRONIKI Prace na poziomie 500 GG -wizualizacja (marzec 2011)

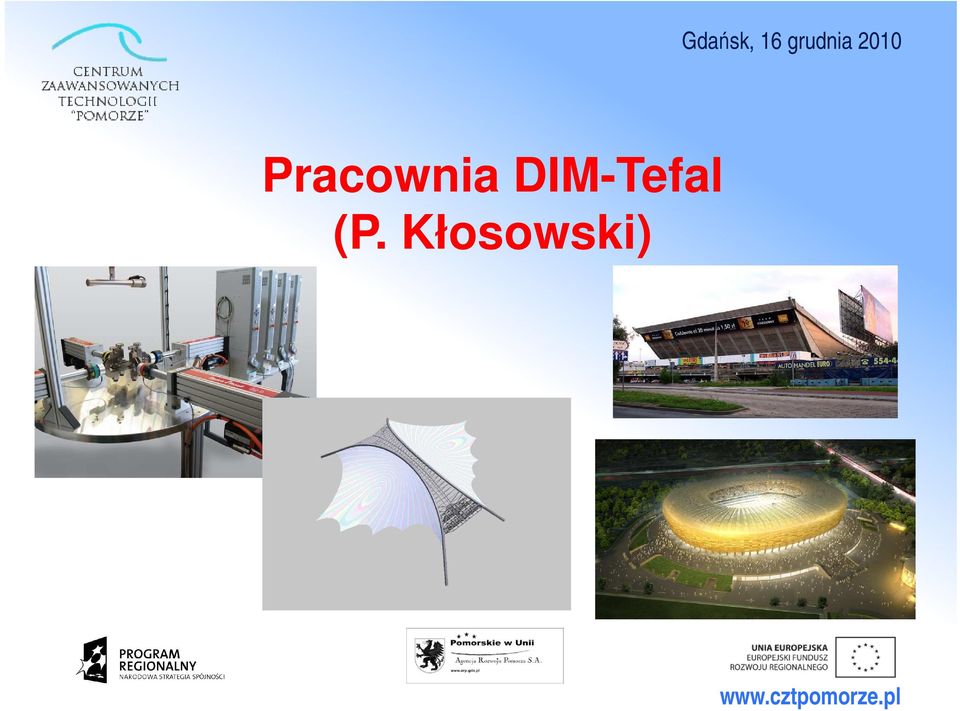

6 Pracownia DIM-Tefal (P. Kłosowski)

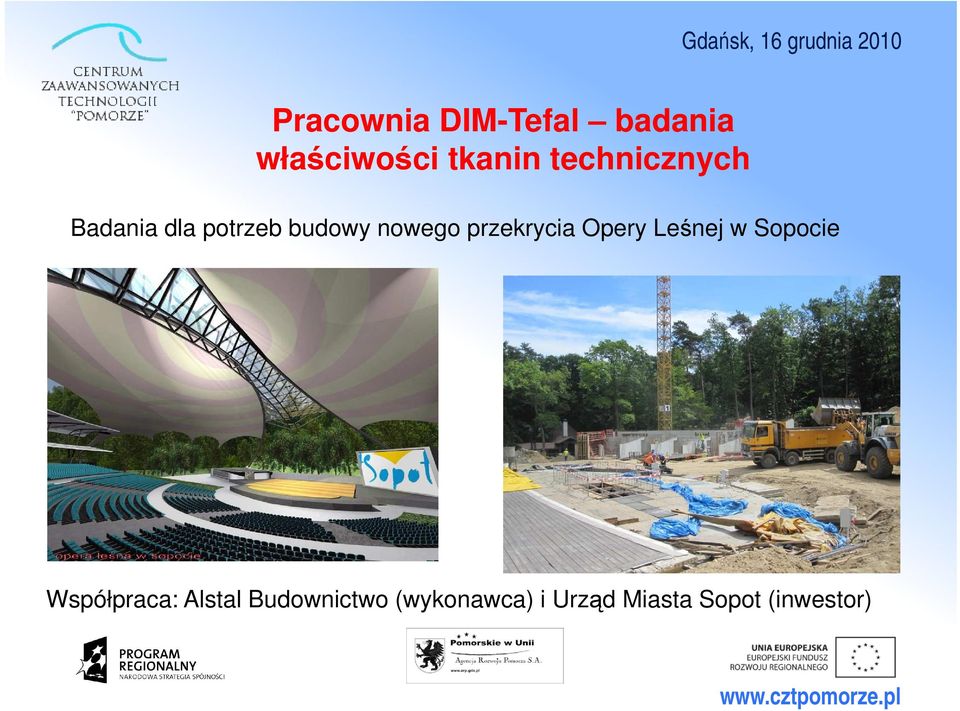

7 Pracownia DIM-Tefal badania właściwości tkanin technicznych Badania dla potrzeb budowy nowego przekrycia Opery Leśnej w Sopocie Współpraca: Alstal Budownictwo (wykonawca) i Urząd Miasta Sopot (inwestor)

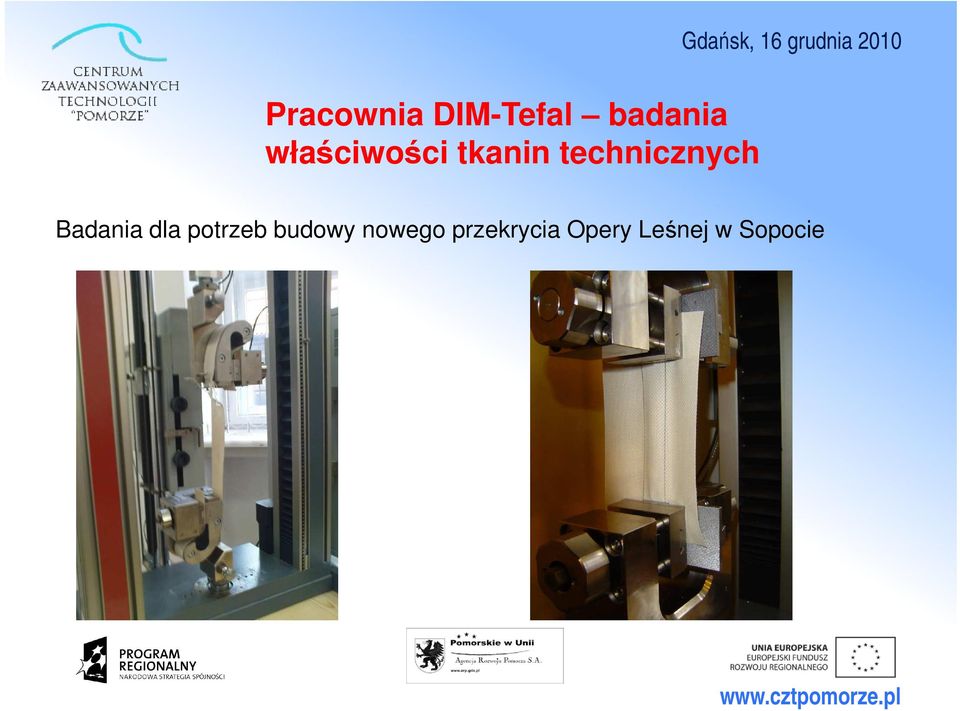

8 Pracownia DIM-Tefal badania właściwości tkanin technicznych Badania dla potrzeb budowy nowego przekrycia Opery Leśnej w Sopocie

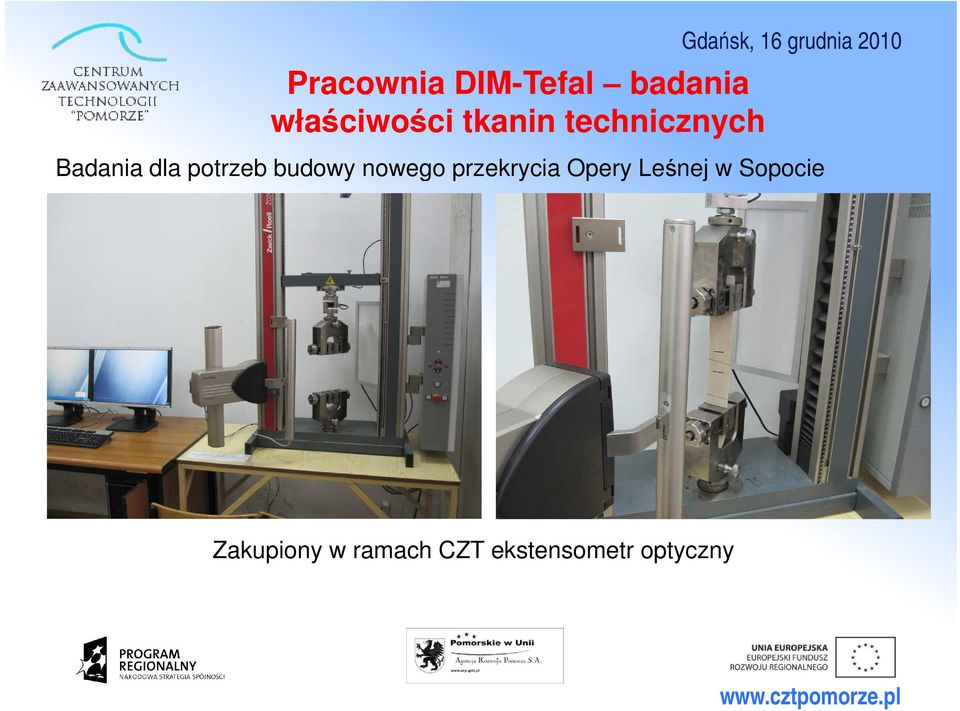

9 Pracownia DIM-Tefal badania właściwości tkanin technicznych Badania dla potrzeb budowy nowego przekrycia Opery Leśnej w Sopocie Zakupiony w ramach CZT ekstensometr optyczny

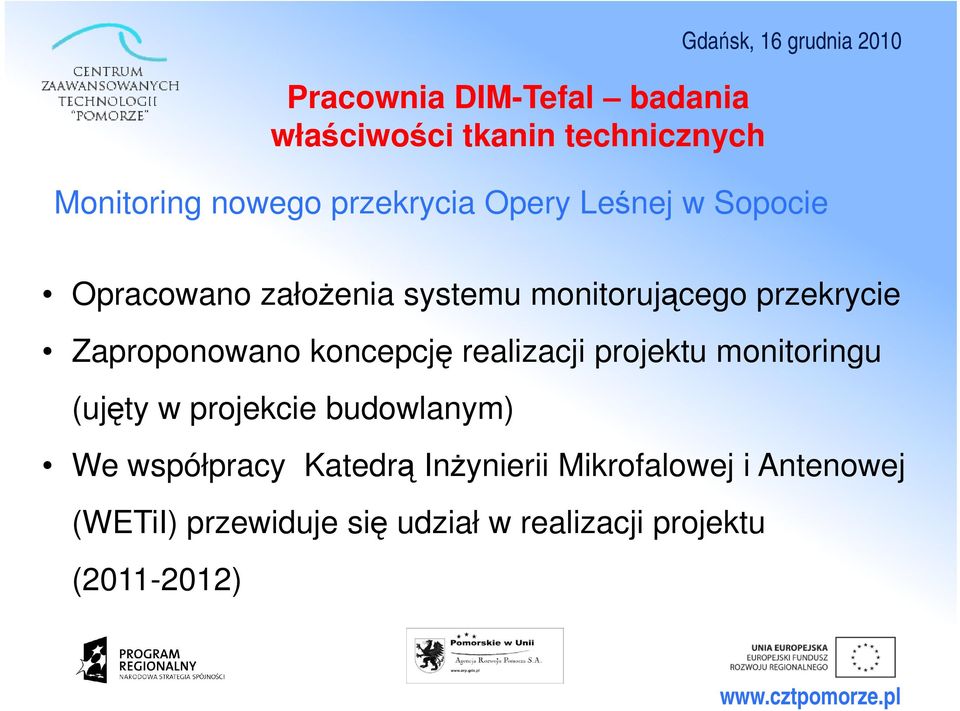

10 Pracownia DIM-Tefal badania właściwości tkanin technicznych Monitoring nowego przekrycia Opery Leśnej w Sopocie Opracowano założenia systemu monitorującego przekrycie Zaproponowano koncepcję realizacji projektu monitoringu (ujęty w projekcie budowlanym) We współpracy Katedrą Inżynierii Mikrofalowej i Antenowej (WETiI) przewiduje się udział w realizacji projektu ( )

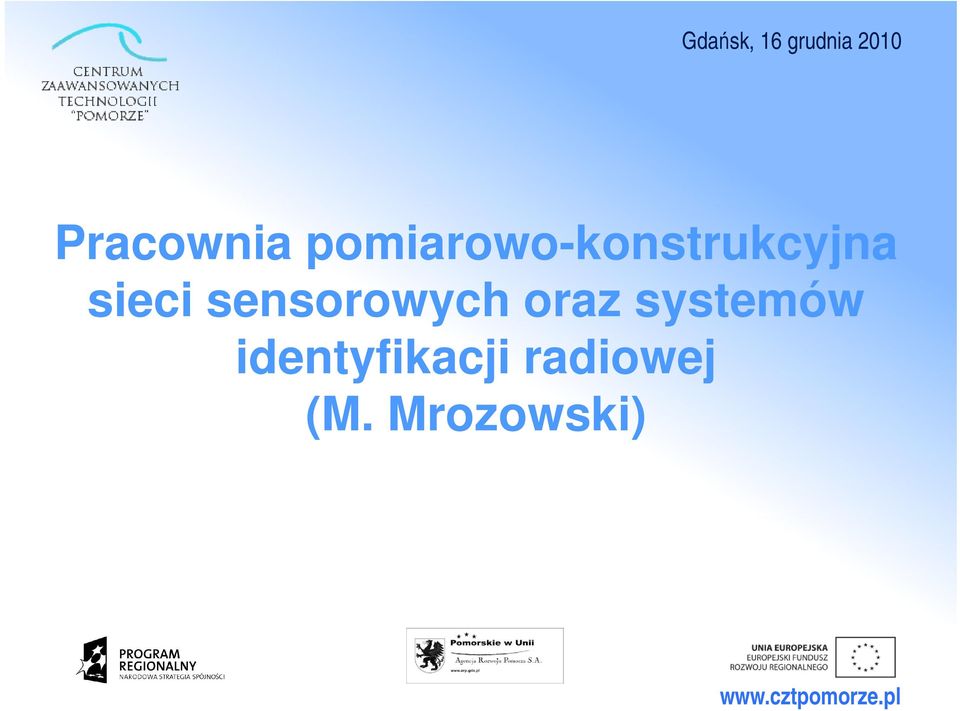

11 Pracownia pomiarowo-konstrukcyjna sieci sensorowych oraz systemów identyfikacji radiowej (M. Mrozowski)

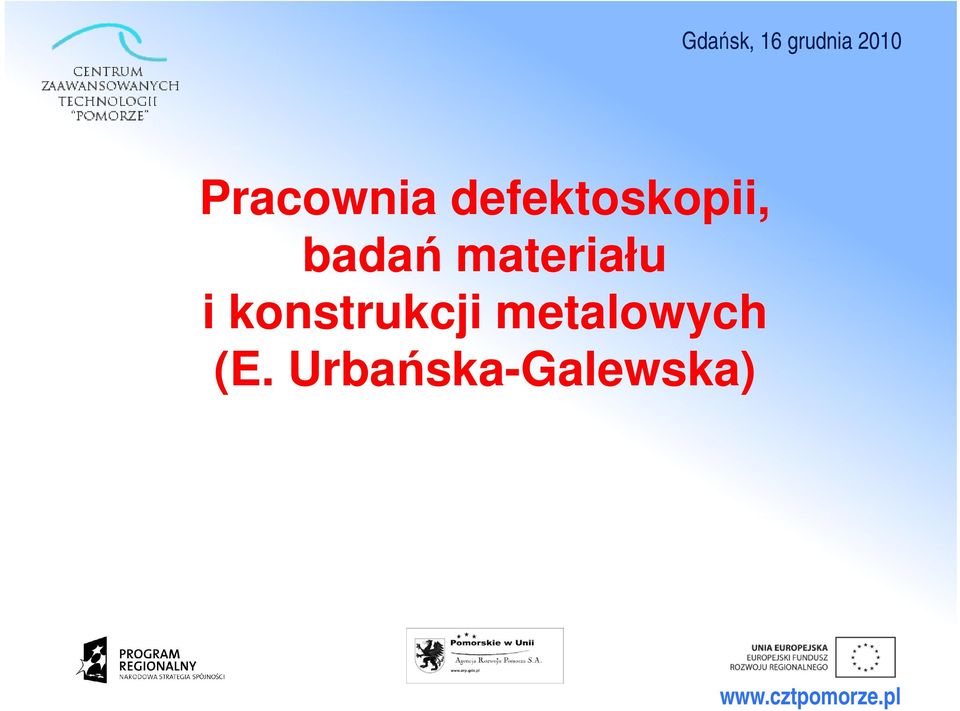

12 Pracownia defektoskopii, badań materiału i konstrukcji metalowych (E. Urbańska-Galewska)

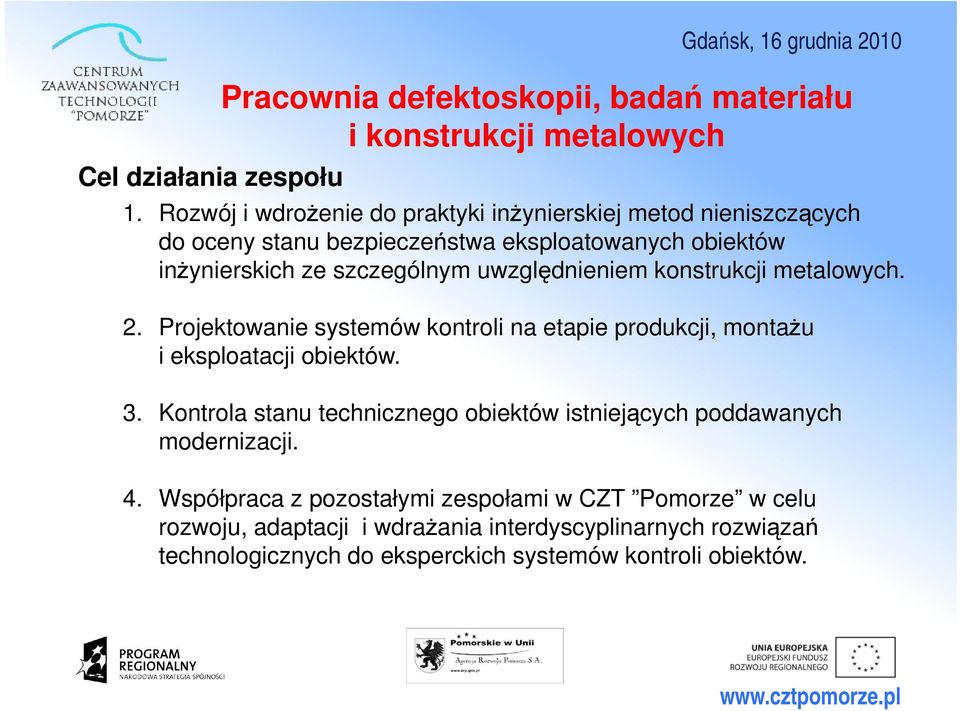

13 Cel działania zespołu Pracownia defektoskopii, badań materiału i konstrukcji metalowych 1. Rozwój i wdrożenie do praktyki inżynierskiej metod nieniszczących do oceny stanu bezpieczeństwa eksploatowanych obiektów inżynierskich ze szczególnym uwzględnieniem konstrukcji metalowych. 2. Projektowanie systemów kontroli na etapie produkcji, montażu i eksploatacji obiektów. 3. Kontrola stanu technicznego obiektów istniejących poddawanych modernizacji. 4. Współpraca z pozostałymi zespołami w CZT Pomorze w celu rozwoju, adaptacji i wdrażania interdyscyplinarnych rozwiązań technologicznych do eksperckich systemów kontroli obiektów.

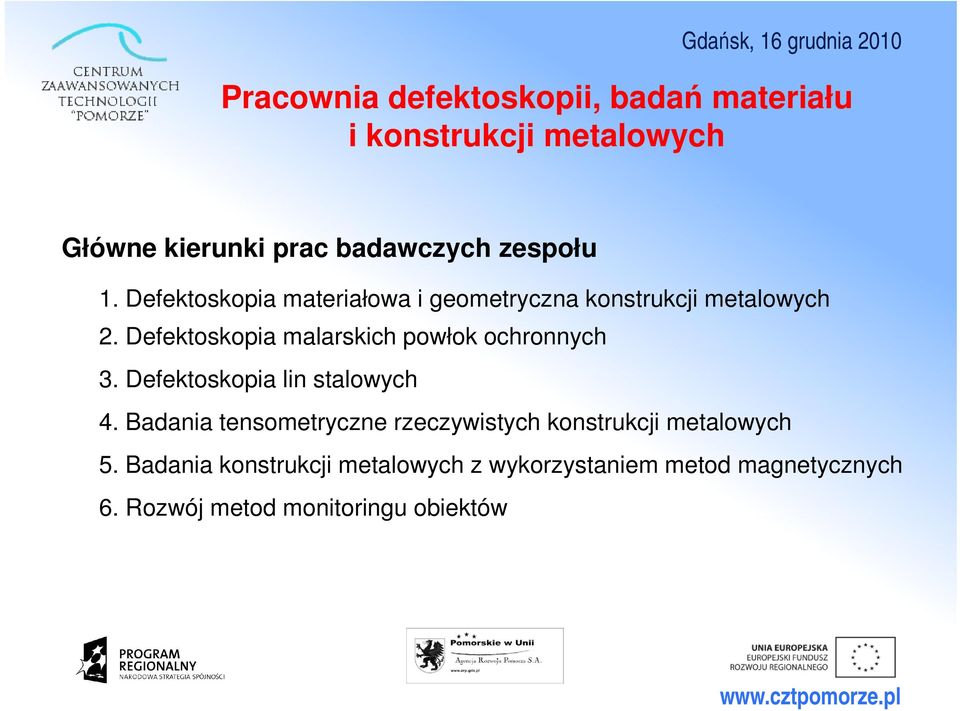

14 Pracownia defektoskopii, badań materiału i konstrukcji metalowych Główne kierunki prac badawczych zespołu 1. Defektoskopia materiałowa i geometryczna konstrukcji metalowych 2. Defektoskopia malarskich powłok ochronnych 3. Defektoskopia lin stalowych 4. Badania tensometryczne rzeczywistych konstrukcji metalowych 5. Badania konstrukcji metalowych z wykorzystaniem metod magnetycznych 6. Rozwój metod monitoringu obiektów

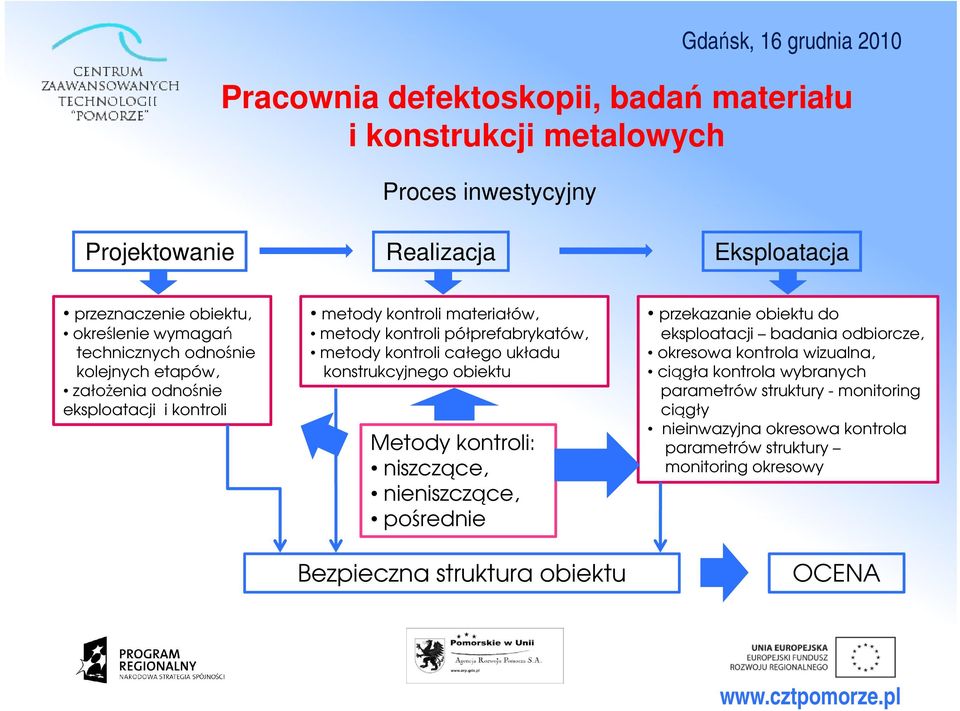

15 Pracownia defektoskopii, badań materiału i konstrukcji metalowych Proces inwestycyjny Projektowanie Realizacja Eksploatacja przeznaczenie obiektu, określenie wymagań technicznych odnośnie kolejnych etapów, założenia odnośnie eksploatacji i kontroli metody kontroli materiałów, metody kontroli półprefabrykatów, metody kontroli całego układu konstrukcyjnego obiektu przekazanie obiektu do eksploatacji badania odbiorcze, okresowa kontrola wizualna, ciągła kontrola wybranych parametrów struktury - monitoring ciągły nieinwazyjna okresowa kontrola parametrów struktury monitoring okresowy Metody kontroli: parametrów struktury niszczące, nieniszczące, pośrednie Bezpieczna struktura obiektu OCENA

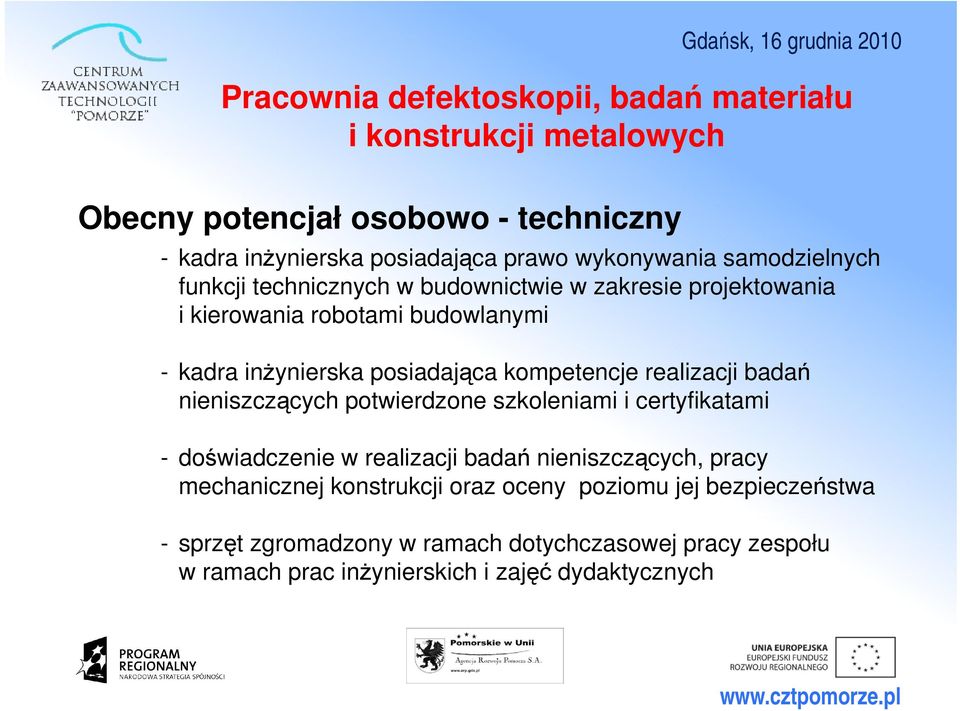

16 Pracownia defektoskopii, badań materiału i konstrukcji metalowych Obecny potencjał osobowo - techniczny - kadra inżynierska posiadająca prawo wykonywania samodzielnych funkcji technicznych w budownictwie w zakresie projektowania i kierowania robotami budowlanymi - kadra inżynierska posiadająca kompetencje realizacji badań nieniszczących potwierdzone szkoleniami i certyfikatami - doświadczenie w realizacji badań nieniszczących, pracy mechanicznej konstrukcji oraz oceny poziomu jej bezpieczeństwa - sprzęt zgromadzony w ramach dotychczasowej pracy zespołu w ramach prac inżynierskich i zajęć dydaktycznych

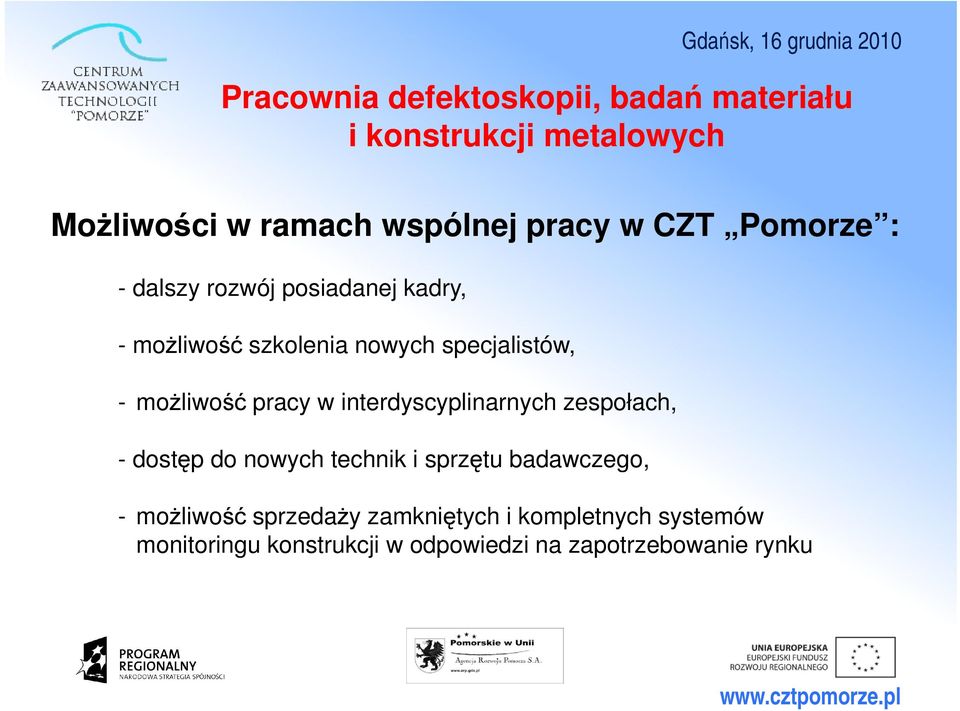

17 Pracownia defektoskopii, badań materiału i konstrukcji metalowych Możliwości w ramach wspólnej pracy w CZT Pomorze : - dalszy rozwój posiadanej kadry, - możliwość szkolenia nowych specjalistów, - możliwość pracy w interdyscyplinarnych zespołach, - dostęp do nowych technik i sprzętu badawczego, - możliwość sprzedaży zamkniętych i kompletnych systemów monitoringu konstrukcji w odpowiedzi na zapotrzebowanie rynku

18 Pracownia geodezyjnego monitorowania budowli inżynierskich (J. Szulwic)

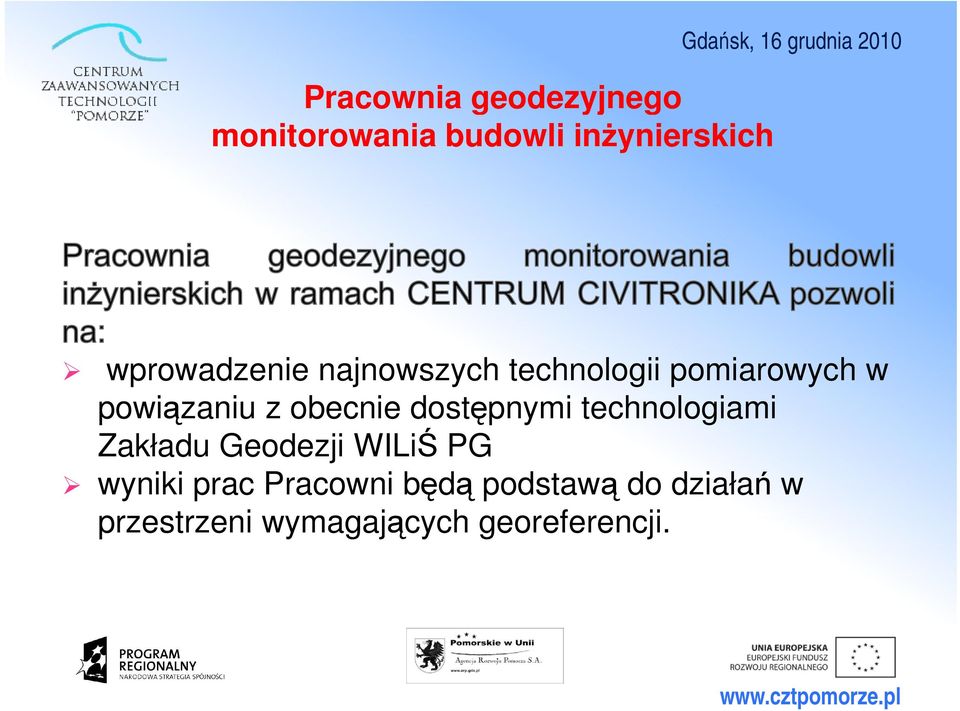

19 Pracownia geodezyjnego monitorowania budowli inżynierskich wprowadzenie najnowszych technologii pomiarowych w powiązaniu z obecnie dostępnymi technologiami Zakładu Geodezji WILiŚ PG wyniki prac Pracowni będą podstawą do działań w przestrzeni wymagających georeferencji.

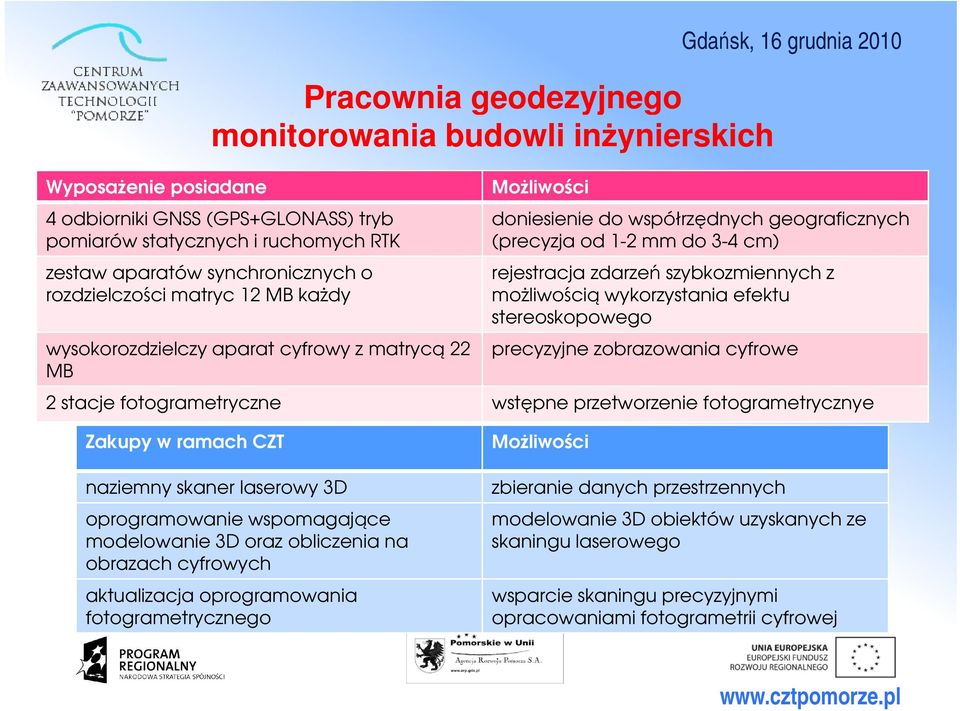

20 Wyposażenie posiadane Pracownia geodezyjnego monitorowania budowli inżynierskich 4 odbiorniki GNSS (GPS+GLONASS) tryb pomiarów statycznych i ruchomych RTK zestaw aparatów synchronicznych o rozdzielczości matryc 12 MB każdy wysokorozdzielczy aparat cyfrowy z matrycą 22 MB Możliwości doniesienie do współrzędnych geograficznych (precyzja od 1-2 mm do 3-4 cm) rejestracja zdarzeń szybkozmiennych z możliwością wykorzystania efektu stereoskopowego precyzyjne zobrazowania cyfrowe 2 stacje fotogrametryczne wstępne przetworzenie fotogrametrycznye Zakupy w ramach CZT naziemny skaner laserowy 3D oprogramowanie wspomagające modelowanie 3D oraz obliczenia na obrazach cyfrowych aktualizacja oprogramowania fotogrametrycznego Możliwości zbieranie danych przestrzennych modelowanie 3D obiektów uzyskanych ze skaningu laserowego wsparcie skaningu precyzyjnymi opracowaniami fotogrametrii cyfrowej

21 Pracownia geodezyjnego monitorowania budowli inżynierskich

22 Pracownia geodezyjnego monitorowania budowli inżynierskich Architektura i nowoczesne budownictwo Skaning 3D w coraz większym stopniu wspomaga nowoczesne projektowanie i budownictwo, także w kontekście rewitalizacji budowli oraz rozbudowy. Zdjęcia cyfrowe wspomagają renderowanie powierzchni oraz wizualizację i geometryzację obiektów. Skany wspierane technologią pozycjonowania satelitarnego i fotogrametrii cyfrowej umożliwiają lokalizację w przestrzeni zeskanowanych infrastruktury, narożników i krawędzi budynków, a także elementów zdobień zachowanych w celu archiwizacji.

23 Pracownia geodezyjnego monitorowania budowli inżynierskich Obiekty budowlane i konstrukcje skanowanie umożliwia pozyskiwanie modeli 3D przyczółków mostowych, płyt stalowych, kolumn, a także obiektów nieosiągalnych dla pomiarów bezpośrednich. Skaning jest wykorzystywany także do orientowania anten poprzez modelowanie ich płaszczyzn i osi oraz ukierunkowanie w przestrzeni w celu uzyskania najlepszych parametrów łączności

24 Pracownia badań drogowych (J. Judycki)

25 Pracownia badań drogowych Zakres współpracy: Badania nawierzchni i materiałów drogowych. Opracowanie technologii i rozwiązań projektowych dla przebudowywanych i budowanych nawierzchni. Wdrażanie nowych technologii w budownictwie drogowym. Wspieranie administracji drogowej w podejmowaniu kluczowych decyzji.

26 Nowe technologie: Pracownia badań drogowych Zastosowanie materiałów antropogenicznych. Recykling i zrównoważone wykorzystanie materiałów pochodzących z rozbiórek istniejących nawierzchni. Wdrażanie technologii powodujących mniejszą emisję gazów cieplarnianych oraz mniejsze zużycie energii. Materiały pozwalające na projektowanie i budowanie trwalszych nawierzchni. Wdrażanie nowych technologii mających poprawić bezpieczeństwo i komfort jazdy.

27 Pracownia badań drogowych Wyposażenie laboratorium umożliwia: Badania nawierzchni drogowych. Badania gruntów i kruszyw pod kątem zastosowań drogowych. Badanie kruszyw do podbudów drogowych.

28 Pracownia badań drogowych Wyposażenie laboratorium umożliwia: Badania mieszanek mineralnoasfaltowych: Badania odporności na deformacje, Badani odporności na zmęczenie, Badania odporności na działanie wody i mrozu, Badanie sztywności.

29 Pracownia badań drogowych Generalna Dyrekcja Dróg Krajowych i Autostrad, Centrala, Generalna Dyrekcja Dróg Krajowych i Autostrad, Oddział w Gdańsku, Generalna Dyrekcja Dróg Krajowych i Autostrad, Oddział w Bydgoszczy, Zarząd Dróg i Zieleni w Gdańsku, Zarząd Dróg i Zieleni w Gdyni, Zarząd Dróg Wojewódzkich w Bydgoszczy, Zarząd Dróg Powiatowych w Pucku, Zarząd Dróg Powiatowych w Elblągu, Zarząd Dróg Powiatowych w Braniewie.

30 Pracownia fizyki budowli (J. Tejchman)

31 Pracownia fizyki budowli Zakres badań : 1. Stabilność cieplna materiałów i elementów. Bardzo ważny kierunek badań określający wpływ rozłożenia zdolności do akumulacji ciepła na parametry dynamiczne pracy element. 2. Badanie podstawowych parametrów cieplnych materiałów, np. współczynnik przewodzenia ciepła w pełnym zakresie: od materiałów lekkich do materiałów ciężkich dwa urządzenia pomiarowe. 3. Badanie wytrzymałości na ściskanie materiałów termoizolacyjnych (bardzo rzadko wykonywane, ale bardzo ważne).

32 Pracownia fizyki budowli Zakres badań : 4. Badanie gęstości pozornej materiałów. 5. Nieniszczące badania termowizyjne na potrzeby oceny ochrony cieplnej budynków oraz, w przyszłości, do badań zarysowania elementów żelbetowych. 6. Badania ultra dźwiękowe procesu przepływu masy (wilgoci prze materiał). Dedykowany na zamówienie tomograf komputerowy.
