1 WYDZIAŁ BUDOWNICTWA I ARCHITEKTURY KATEDRA TECHNOLOGII I ORGANIZACJI BUDOWNICTWA LABORATORIUM INŻYNIERII MATERIAŁOWEJ PRACOWNIA MROZOOPORNOŚCI BETONU PRACOWNIA MIKROSKOPII OPTYCZNEJ

2 Prowadzone badania koncentrują się wokół zagadnień: - Wpływ czynników materiałowych na budowę mikrostruktury betonu (zaczynu), - Projektowanie i optymalizacja składów betonów tradycyjnych oraz nowej generacji (BWW, SCC, FR), - Wpływ budowy wewnętrznej na odporność betonu w warunkach oddziaływania ujemnych temperatur, wody i środków odladzających, - Badania struktury porów powietrznych w betonach napowietrzonych, - Rozwój metod projektowania i diagnozowania betonów mrozoodpornych.

3 - Doposażenie własnego laboratorium w nowoczesny sprzęt laboratoryjny, - Wykonanie obszernego programu badań laboratoryjnych-> opracowanie bazy danych- zbioru wyników badań eksperymentalnych analiza uzyskanych zależności i opracowanie kryteriów pozwalających na projektowanie składu (program komputerowy), - Opracowanie rozwiązań materiałowo-technologicznych przydatnych do zastosowań w praktyce i ich wdrożenie, - Publikacja wyników badań, współpraca z laboratoriami przemysłowymi. Rozwój metod projektowania i diagnozowania mrozoodpornych kompozytów betonowych stosowanych w budownictwie komunikacyjnym i hydrotechnicznym

4 Nowe normy europejskie: -PN-EN Beton Trwałość betonu - PN-EN Nawierzchnie betonowe -PN-EN Mrozoodporność -PN-EN Struktura porów powietrznych PN-V nawierzchnie lotniskowe Wytyczne IBDiM dla betonów nawierzchniowych Wytyczne IBDiM dla betonów mostowych PN-88/B Beton zwykły

5 Klasy środowiska związane z działaniem wody, mrozu i środków odladzających Przykłady występowania warunków środowiskowych: XF1 - pionowe powierzchnie elementów betonowych narażone na działanie deszczu i mrozu, Stopień nasączenia wodą Umiarkowany Wysoki XF2 - pionowe elementy brak środków betonowe konstrukcji drogowych narażone na XF1 XF3 oddziaływanie odłączających mróz oraz wilgotnego powietrza nasyconego solanką, obecność środków XF2 XF4 XF3 - poziome powierzchnie odladzających betonu narażonego na działanie deszczu i mrozu, XF4 - drogowe i mostowe płyty narażone na działanie środków odladzających i powierzchnie pionowe narażone na bezpośrednie spryskiwanie środków odladzających i mrozu,

6 Wymagania dotyczące składu i właściwości betonu (wykonanego z cementem CEM I) narażonego na działanie ujemnych temperatur Klasa środowiska Stosunek W/C Klasa betonu Ilość cementu kg/m 3 Zawartość powietrza % XF1 0,55 C30/ ~ XF2 0,55 C25/ ,0 XF3 0,50 C30/ ,0 XF4 0,45 C30/ ,0

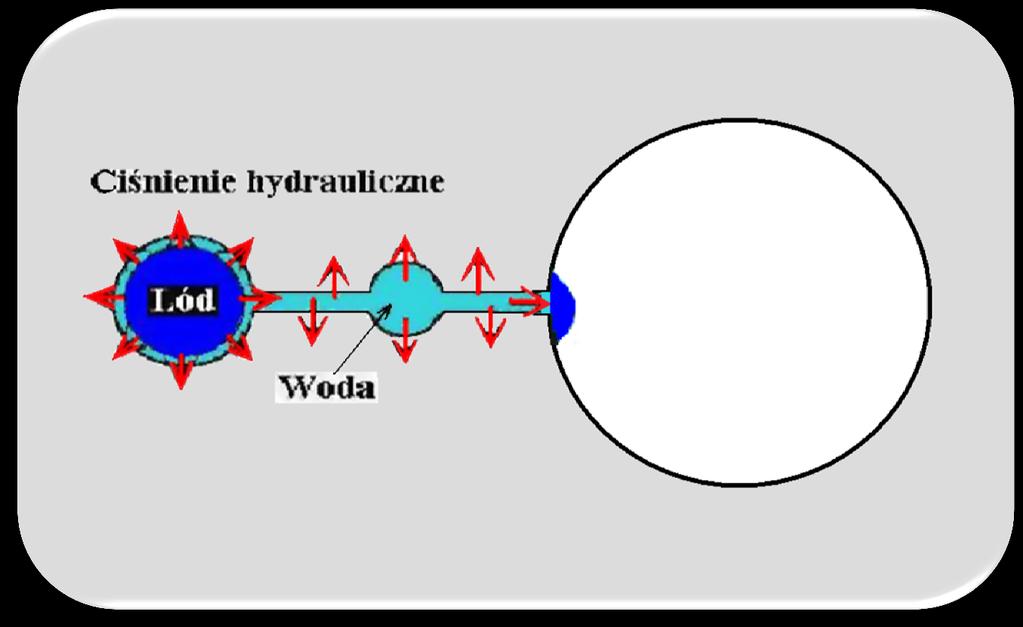

7 METODYKA BADANIA MROZOODPORNOŚCI Dwa mechanizmy niszczenia - Odporność na wewnętrzne pękanie - Odporność na powierzchniowe łuszczenie

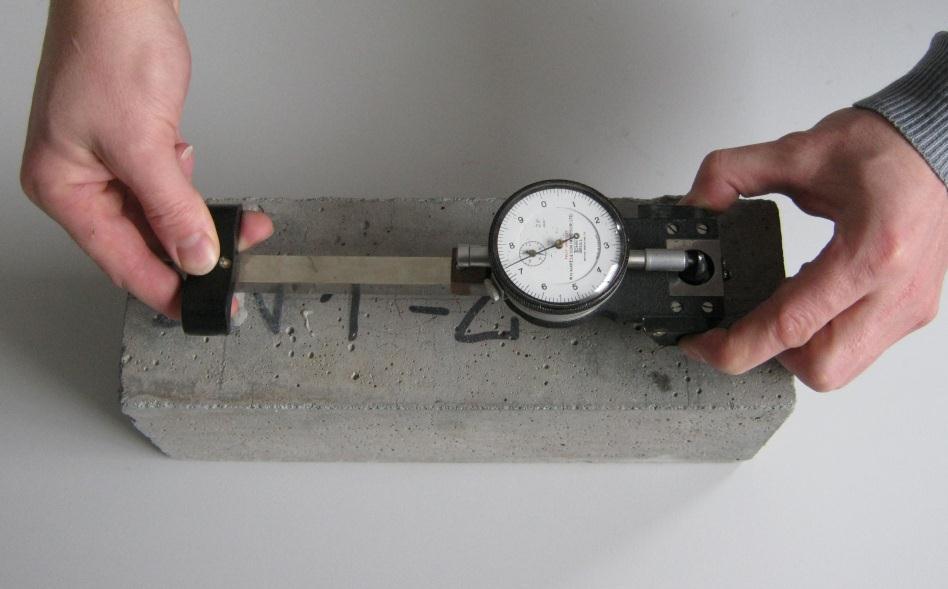

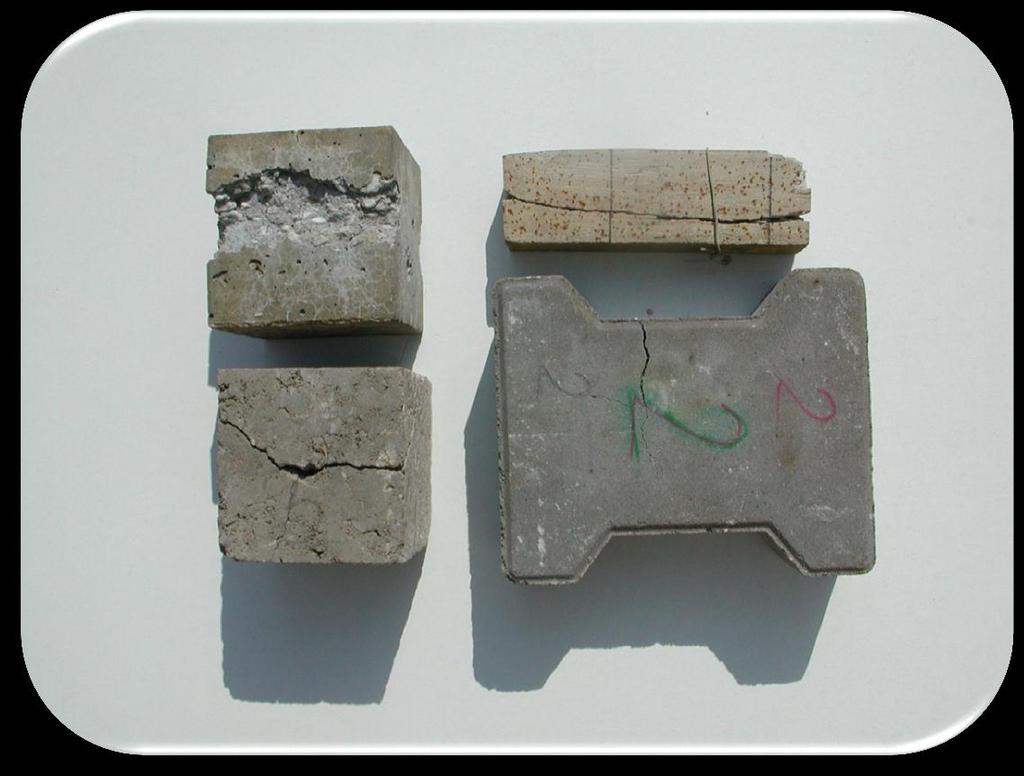

8 Odporność na wewnętrzne pękanie

9 Odporność na wewnętrzne pękanie

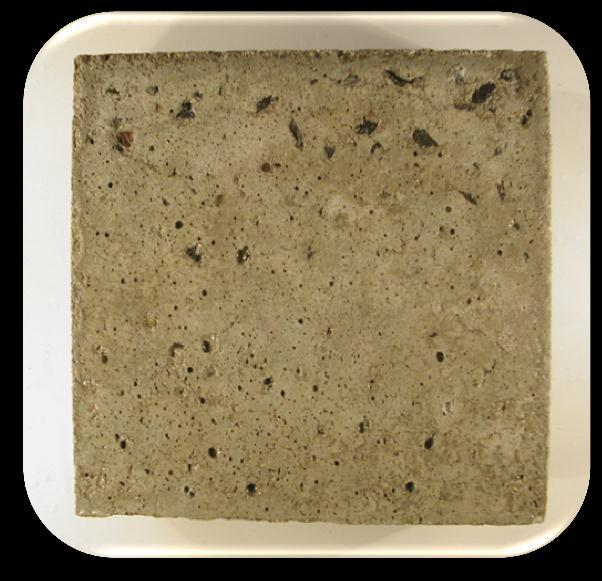

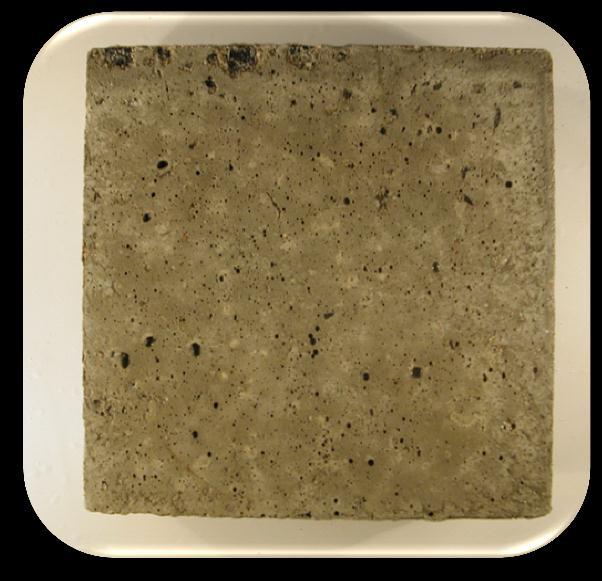

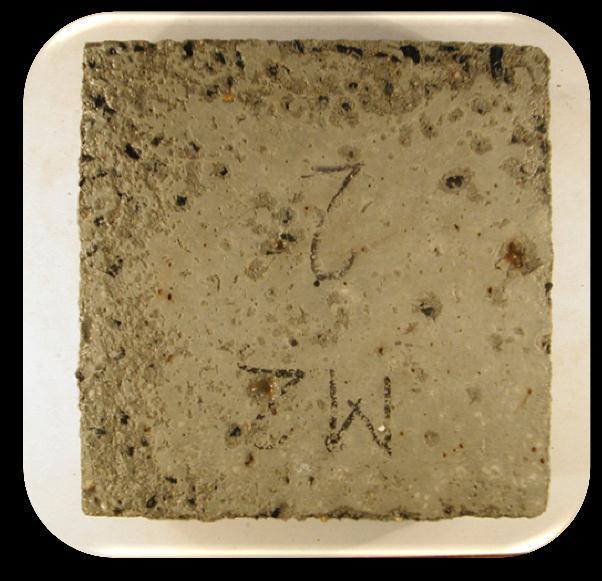

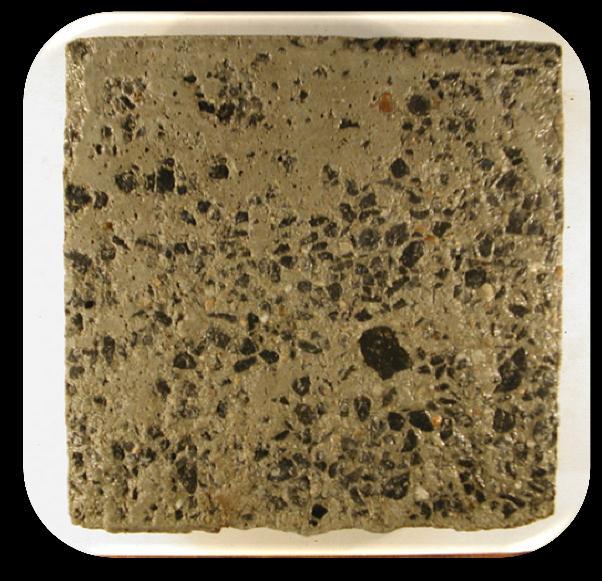

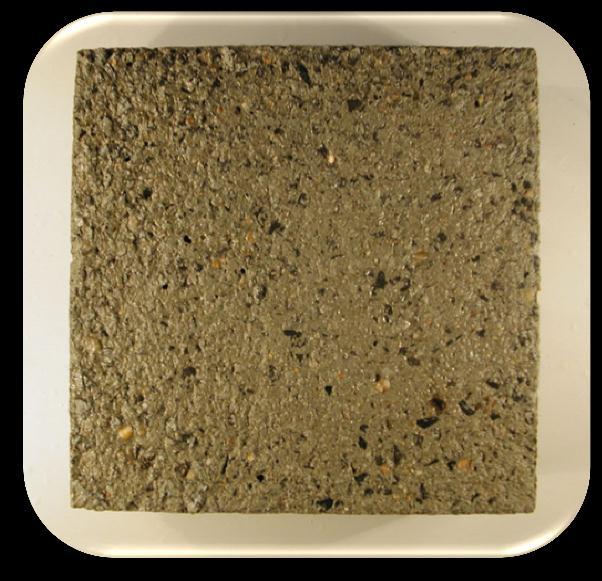

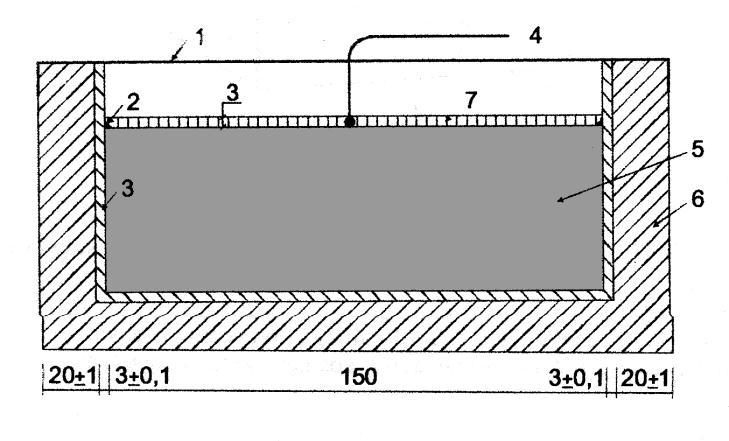

10 Odporność na powierzchniowe łuszczenie

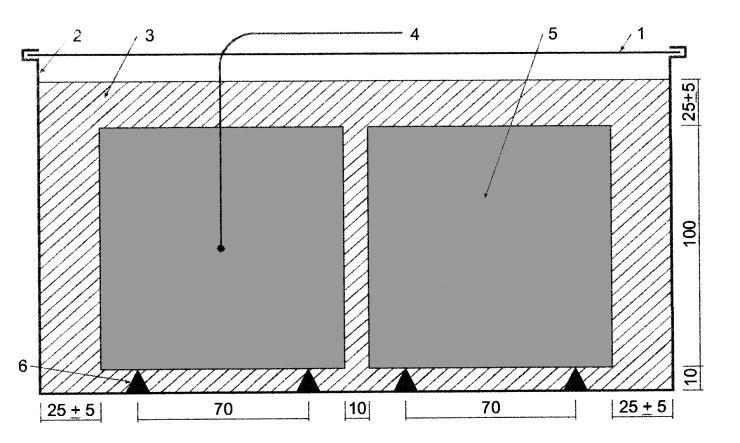

11 Odporność na powierzchniowe łuszczenie

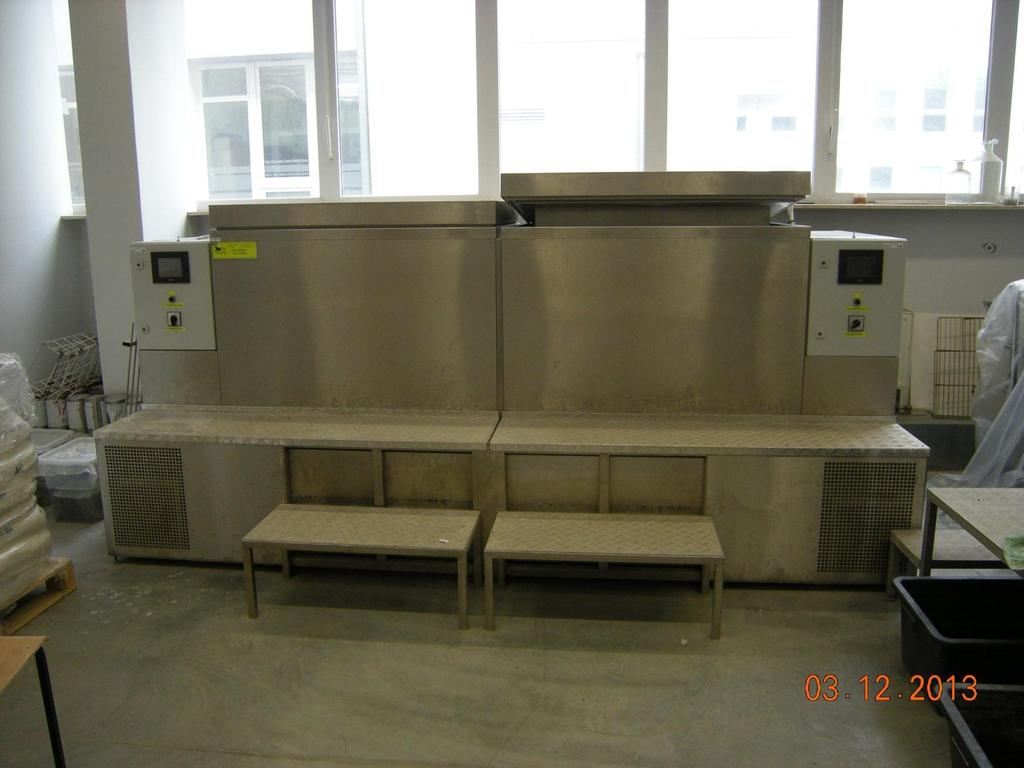

12 Komora PN

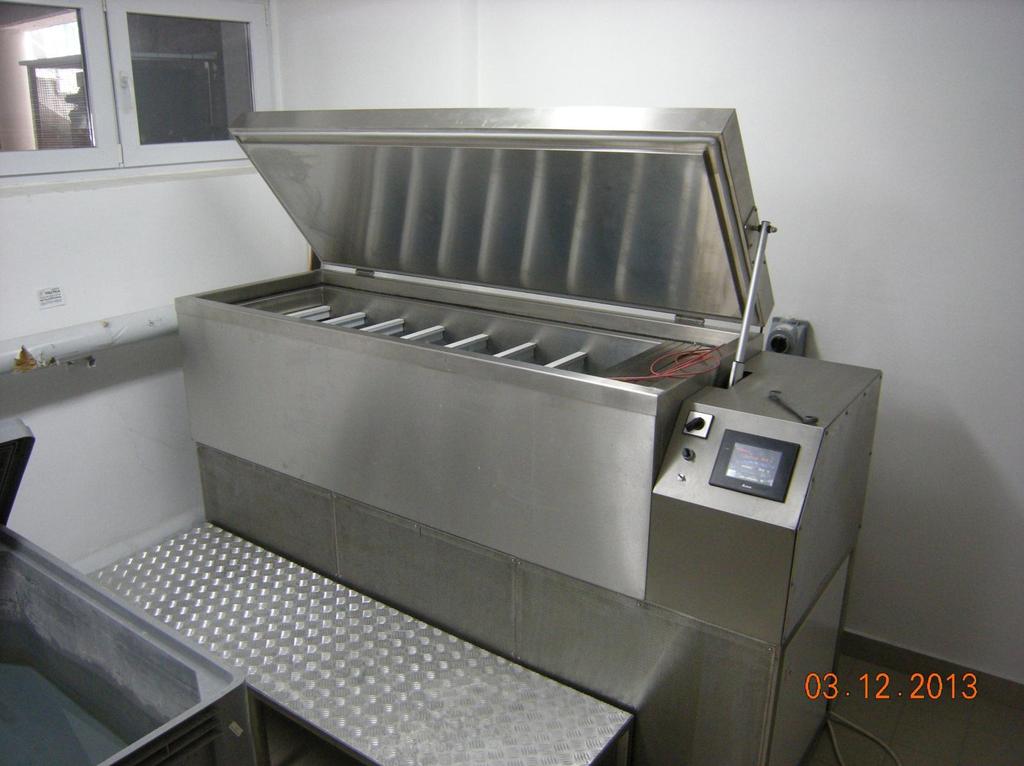

13 Komora CDF/CF/kostkowa

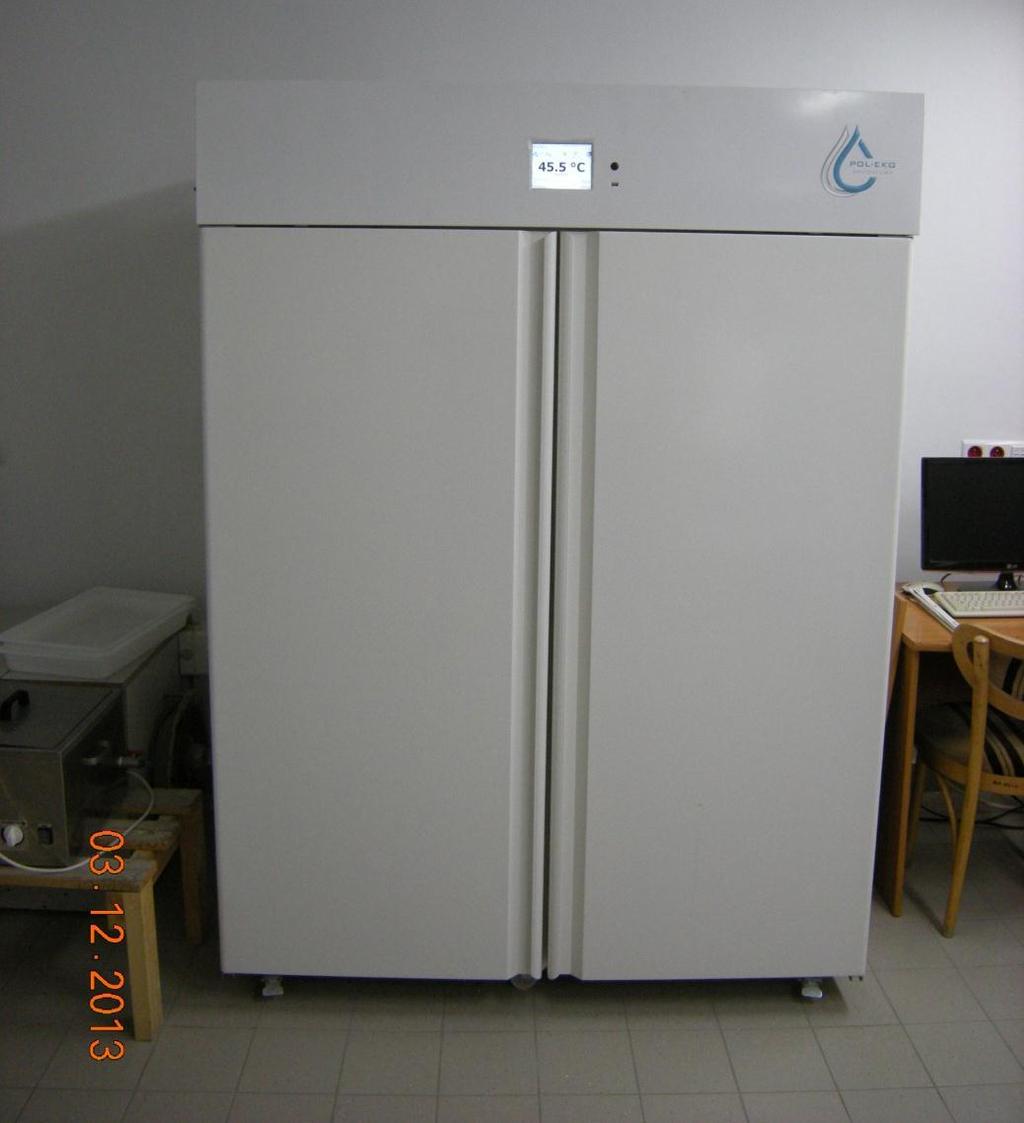

14 Komory: klimatyczna i Boras

15 Betony napowietrzone Porowatość otwarta nasiąkliwość n o Stopień nasycenia Przepuszczalność Struktura porów powietrznych

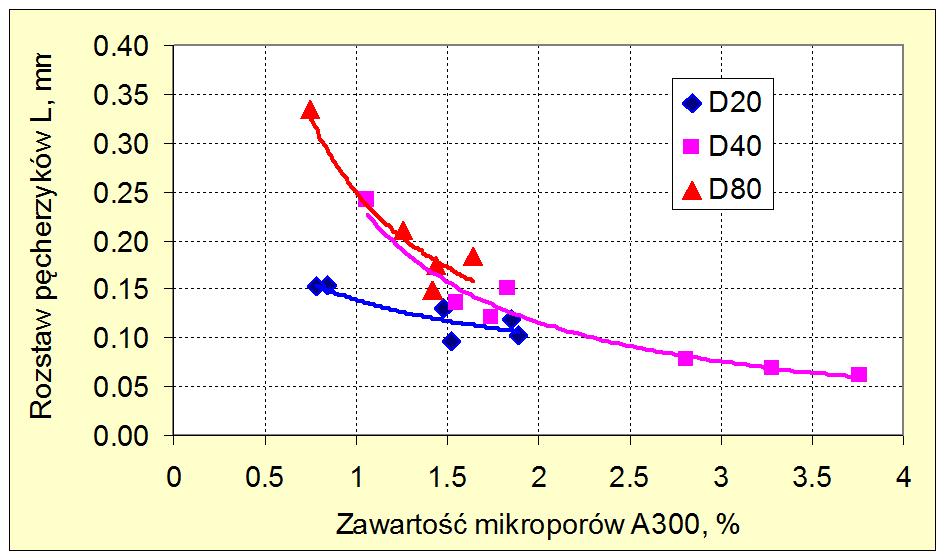

16 Beton mrozoodporny >> parametry struktury porów powietrznych: całkowita zawartość powietrza w granicach 4 7%, zawartość mikroporów, czyli porów o średnicy do 300 μm A 300 > 1,5 1,8%, współczynnik przestrzennej dystrybucji porów L 0,20 mm, Norma PN-EN

17

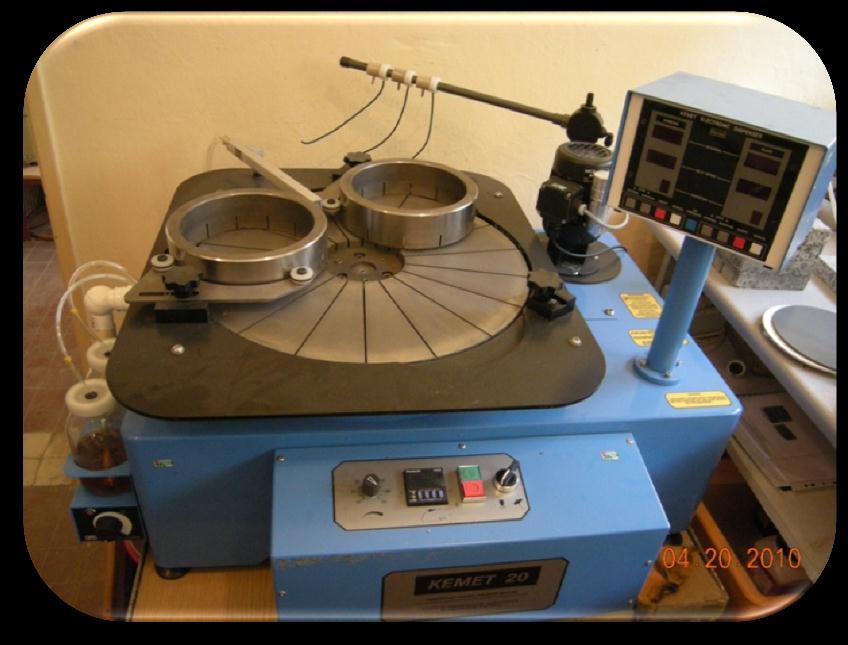

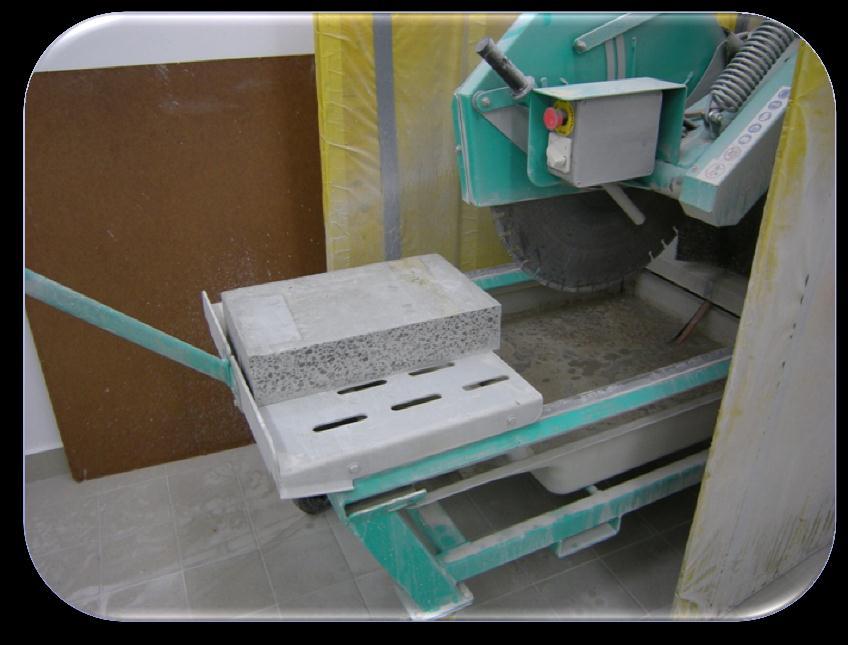

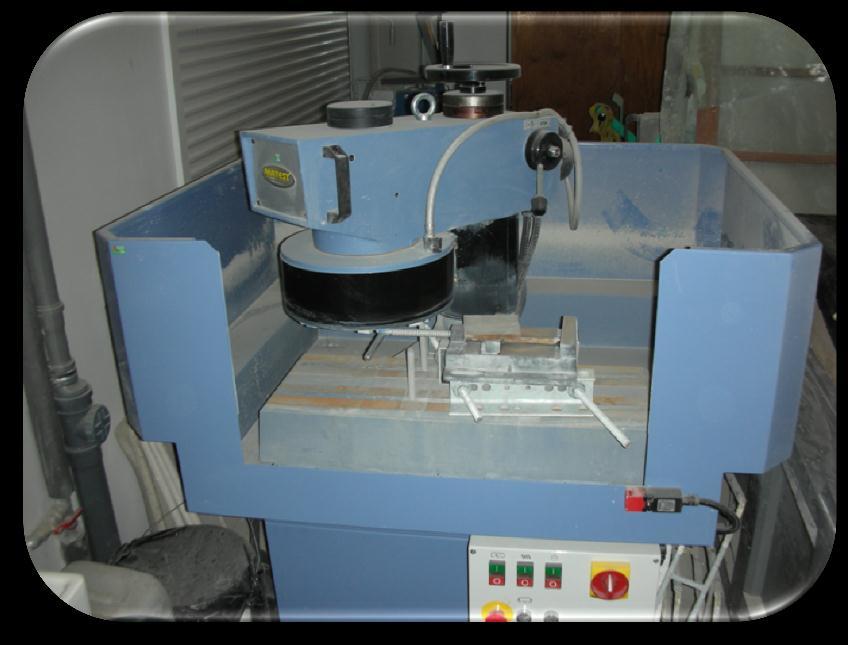

18 Przygotowanie zgładów odpowiedniej jakości

19

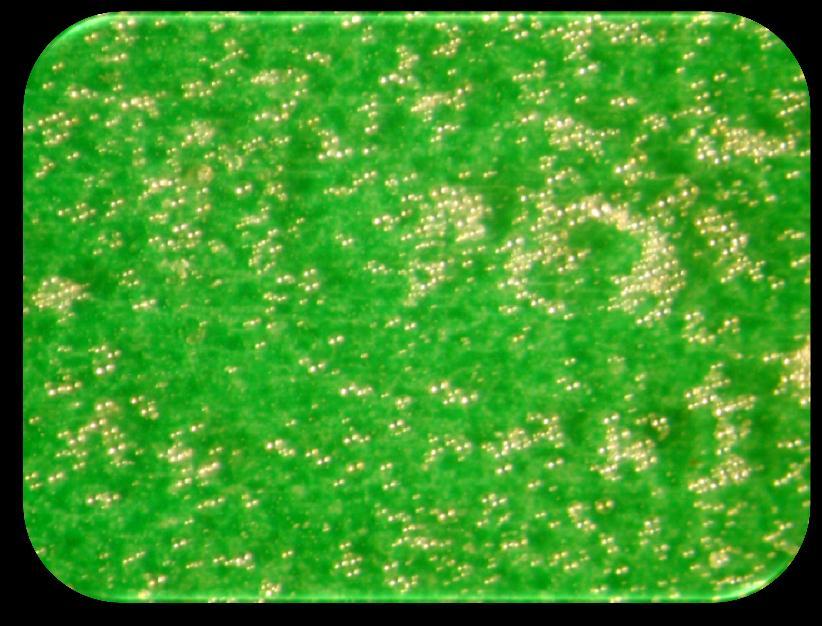

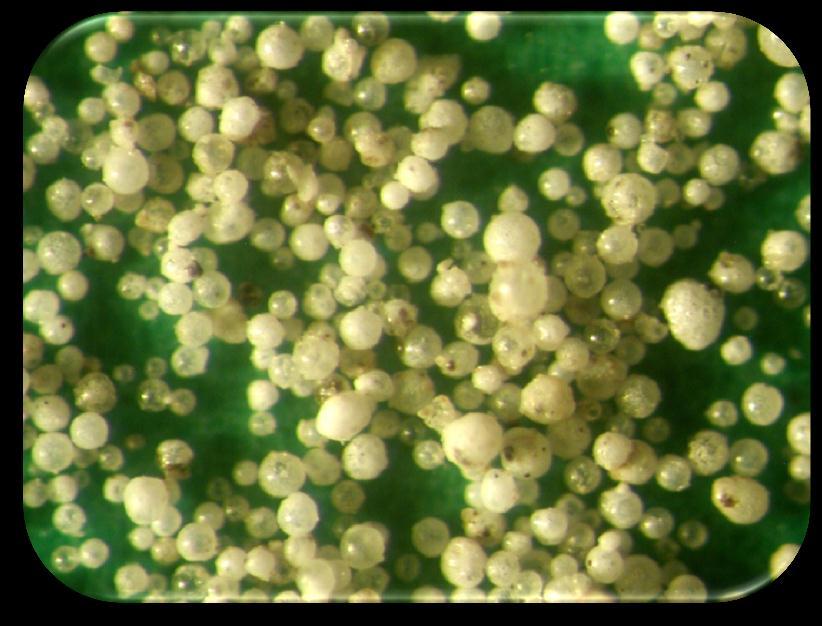

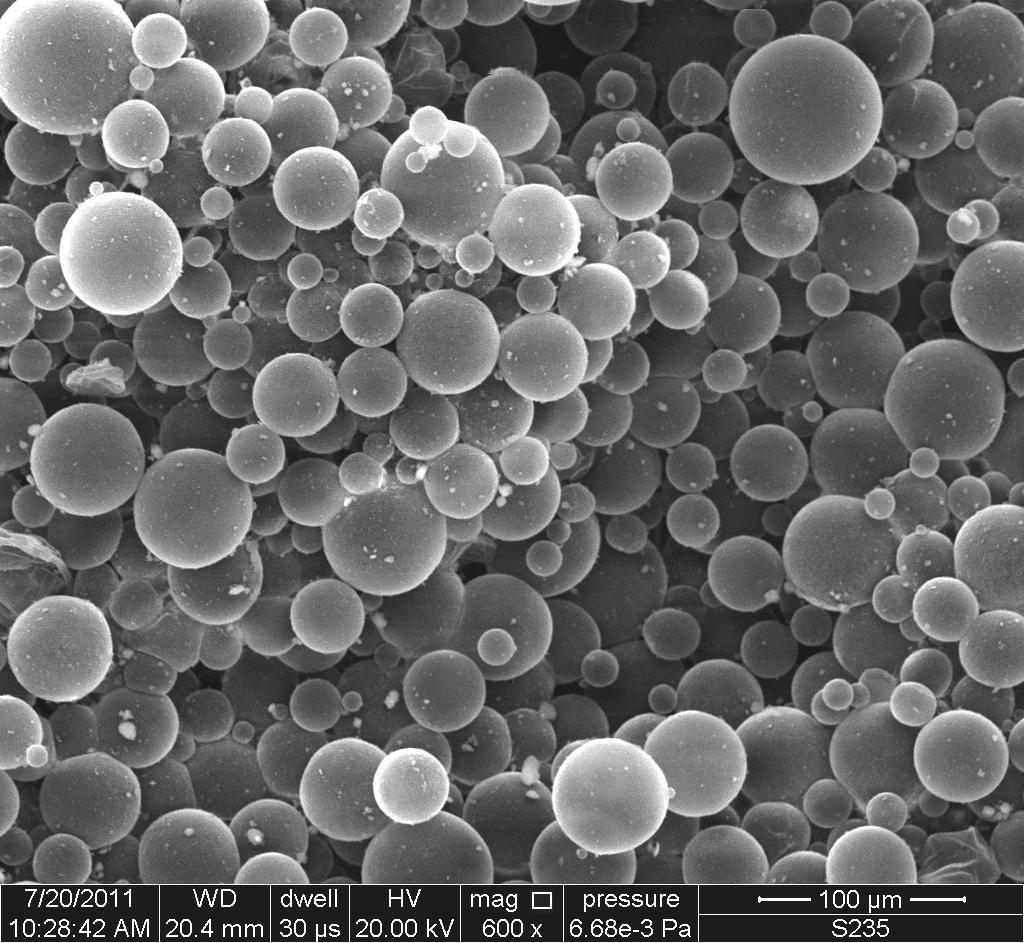

20 METODY NAPOWIETRZENIA BETONU Tradycyjne domieszki napowietrzające (AEA) Mikrosfery polimerowe (MSF)

21

22

23

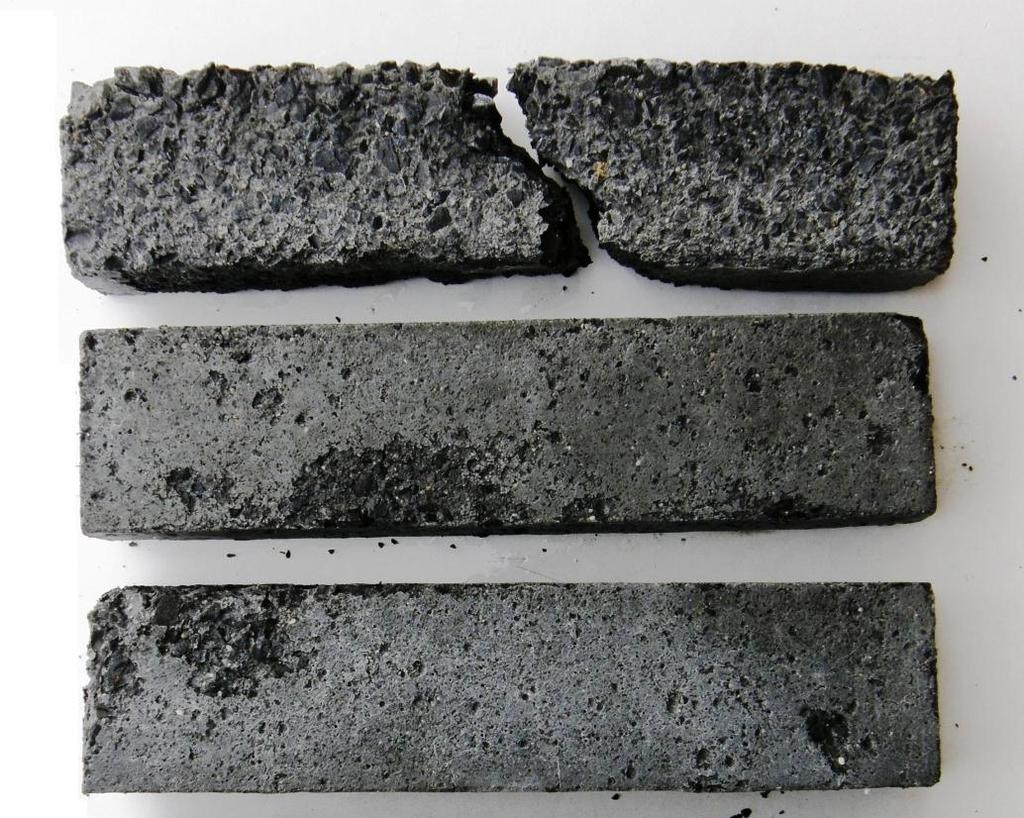

24 Próbki po 300 cyklach zamrażania-rozmrażania w wodzie A1 A2 A3 A4 A5

25 Widok próbek po 300 cyklach zamrażania-rozmrażania B1 B3 B2 B4

26 Widok próbek po 56 cyklach zamrażania-rozmrażania Beton zwykły

27 Próbki betonu napowietrzonego po 56 cyklach

28 Beton napowietrzony mikrosferami D40 (56 cykli)

29 W/C 0,50 L 0,25 mm W/C 0,45 L 0,20 mm

30 Inny sprzęt laboratoryjny

31 Dziękuję za uwagę
