KVR / NRD - Regulator ciśnienia skraplania / Regulator różnicy ciśnień

Transkrypt

1 KVR / NRD - Regulator ciśnienia skraplania / Regulator różnicy ciśnień Regulatory ciśnienia skraplania KVR mogą być montowane po stronie gorącego gazu lub po stronie cieczowej skraplacza w instalacjach chłodniczych i klimatyzacyjnych. Są one wykorzystywane do utrzymywania stałego i odpowiednio wysokiego ciśnienia skraplania w instalacjach ze skraplaczami chłodzonymi powietrzem. Regulator ciśnienia skraplania KVR może być stosowany z zaworem typu NRD lub KVD w celu zapewnienia utrzymania odpowiedniego ciśnienia w zbiorniku cieczy. Charakterystyka KVR / NRD Hermetyczna lutowana konstrukcja Dokładna regulacja nastawy ciśnienia za pomocą klucza imbusowego Mieszek ze stali nierdzewnej Zwarta konstrukcja kątowa zapewnia łatwy montaż w dowolnej pozycji 4 - calowy zawór Schradera umożliwiający pomiar ciśnienia Konstrukcja tłumiąca pulsacje Dostępne z przyłączami śrubunkowymi i do lutowania ODF Fakty Zastosowania: tradycyjne instalacje chłodnicze urządzenia klimatyzacyjne mobilne instalacje chłodnicze Najbardziej zwarta konstrukcja na rynku Doskonałe działanie dzięki konstrukcji z portem zrównoważonym (wyrównanie sił) Nawet bardzo duże wahania obciążenia nie mają wpływu na działanie układu chłodniczego Nastawa KVR jest bardzo łatwa NRD nie jest nastawny - Jest aktywowany, gdy różnica ciśnień pomiędzy rurociągiem tłocznym a zbiornikiem cieczy przekroczy,4 bar Niezawodna konstrukcja KVR można zamontować w rurociągu tłocznym lub cieczowym Szeroki zakres wydajności i pracy Zakres regulacji: 5,5 bar / 254 psig KVR 2 22: do zastosowania z HCFC, HFC i HC KVR 2 22: zgodne z ATEX strefa 2 KVR 28 5: do stosowania z HCFC i niepalnymi HFC Maksymalne ciśnienie robocze: KVR: PS / MWP = 28 bar / 406 psig NRD: PS / MWP = 46 bar / 66 psig 2 Katalog skrócony

2 0 Dane techniczne oraz zamawianie KVR / NRD - Regulator ciśnienia skraplania / Regulator różnicy ciśnień Zamawianie KVR 2 KVR 5 Wydajność nominalna cieczy w [kw] / [TR] ) Wydajność nominalna gorącego gazu w [kw] / [TR] ) R22 R4a R404A / R50 R40C R22 R4a R404A / R50 Rodzaj przyłącza Średnica przyłącza [kw] [TR] [kw] [TR] [kw] [TR] [kw] [TR] [kw] [TR] [kw] [TR] [kw] [TR] [kw] [TR] [cale] [mm] 50,4 2, 4,,8 6,6 8,2 54,4,8,2 4,,6,0 2,0,2 4, 4,50 Śrubunek 2 ) ) L009 R40C 50,4 2, 4,,8 6,6 8,2 54,4,8,2 4,,6,0 2,0,2 4, 4,50 50,4 2, 4,,8 6,6 8,2 54,4,8,2 4,,6,0 2,0,2 4, 4,50 Do lutowania, ODF ) Do lutowania, ODF ) 2 04L L ,4 2, 4,,8 6,6 8,2 54,4,8,2 4,,6,0 2,0,2 4, 4,50 Śrubunek 2 ) ) L ,4 2, 4,,8 6,6 8,2 54,4,8,2 4,,6,0 2,0,2 4, 4,50 KVR 22 50,4 2, 4,,8 6,6 8,2 54,4,8,2 4,,6,0 2,0,2 4, 4,50 KVR ,6 2 0,2 9, 20,9 9, 5,5 4,9 0,9 0,6 8,04 4,9 8,66,,9 29 2,6 2 0,2 9, 20,9 9, 5,5 4,9 0,9 0,6 8,04 4,9 8,66,,9 KVR ,6 2 0,2 9, 20,9 9, 5,5 4,9 0,9 0,6 8,04 4,9 8,66,,9 NRD Do lutowania, ODF ) Do lutowania, ODF ) Do lutowania, ODF ) Do lutowania, ODF ) Do lutowania, ODF ) Do lutowania, ODF ) Do lutowania, ODF ) ) Wydajność nominalna jest wydajnością regulatora w następujących warunkach: - Temperatura parowania te = -0 C / 4 F - Temperatura skraplania tc = 0 C / 0 F - Spadek ciśnienia na regulatorze p = 0,2 bar / psi dla ninii cieczowej, p = 0,4 bara / 6 psi dla linii gorącego gazu, uchyb = bar / 45 psi. 2 ) Dostarczane bez nakrętek. Mogą być one dostarczane oddzielnie: 2 cala / 2 mm - nr 0L0, 5 8 cala / 6 mm - nr 0L6. ) Wybrane średnice przyłączy nie mogą być zbyt małe, ponieważ prędkości gazu powyżej 40 m/s na wlocie regulatora mogą powodować hałas. Przykładowe zastosowanie L L L L L Katalog skrócony 20

3 KVP - Regulator ciśnienia parowania Regulatory regulacji ciśnienia parowania KVP są montowane w rurociągu ssawnym instalacji chłodniczych i klimatyzacyjnych. Są one wykorzystywane do utrzymywania stałego ciśnienia parowania, a tym samym stałej temperatury powierzchni parownika Są również zabezpieczeniem przed zbyt niskim ciśnieniem parowania przez dławienie w przypadku spadku ciśnienia poniżej wartości nastawy. Charakterystyka KVP Hermetyczna lutowana konstrukcja Dokładna regulacja nastawy ciśnienia za pomocą klucza imbusowego Mieszek ze stali nierdzewnej Zwarta konstrukcja kątowa zapewnia łatwy montaż w dowolnej pozycji Konstrukcja tłumiąca pulsacje 4 - calowy zawór Schradera umożliwiający pomiar ciśnienia Dostępne z przyłączami śrubunkowymi i dolutowania ODF Fakty Zastosowania: tradycyjne instalacje chłodnicze urządzenia klimatyzacyjne komory chłodnicze witryny chłodnicze KVP może być używany do różnicowania ciśnienia parowania w dwóch parownikach lub więcej, w układach z jedną sprężarką Zabezpieczenie przed zbyt niskim ciśnieniem parowania: regulator zamyka się, gdy ciśnienie w parowniku spadnie poniżej wartości nastawy Szeroki zakres wydajności i pracy Zakres regulacji: 0 5,5 bar / 0 80 psig KVP 2 22: do stosowania z HCFC, HFC i HC KVP 2 22: zgodne zgodny z ATEX strefa 2 KVP 28 5: do stosowania z HCFC i niepalnymi HFC Maksymalne ciśnienie robocze: PS / MWP = 8 bar / 260 psig 4 Katalog skrócony

4 0 Dane techniczne oraz zamawianie KVP - Regulator ciśnienia parowania Zamawianie KVL 2 Wydajność nominalna w [kw] / [TR] ) R22 R4a R404A / R50 R40C [kw] [TR] [kw] [TR] [kw] [TR] [kw] [TR] [cale] [mm] 4,0, 2,8 0,9,6,2,,2 Śrubunek 2 ) ) L002 4,0, 2,8 0,9,6,2,,2 Do lutowania, ODF ) 2 04L002 4,0, 2,8 0,9,6,2,,2 Do lutowania, ODF ) 2 04L0028 4,0, 2,8 0,9,6,2,,2 Śrubunek 2 ) ) L0022 KVL 5 4,0, 2,8 0,9,6,2,,2 Do lutowania, ODF ) L0029 KVL 22 4,0, 2,8 0,9,6,2,,2 Do lutowania, ODF ) L0025 8,6 2,8 6,,9, 2,6,9 2,6 Do lutowania, ODF ) 8 04L0026 KVL 28 8,6 2,8 6,,9, 2,6,9 2,6 Do lutowania, ODF ) 28 04L00 KVL 5 8,6 2,8 6,,9, 2,6,9 2,6 Do lutowania, ODF ) L002 ) Wydajność nominalna jest wydajnością regulatora w następujących warunkach: Temperatura parowania te = -0 C / 4 F Temperatura skraplania tc = 25 C / 00 F Spadek ciśnienia na regulatorze p = 0,2 bara / 2 psi, uchyb = 0,6 bara / 9 psi 2 ) Dostarczane bez nakrętek. Mogą być one dostarczane oddzielnie: 2 cala / 2 mm - nr 0L0, 5 8 cala / 6 mm - nr 0L6. ) Wybrane średnice przyłączy nie mogą być zbyt małe, ponieważ prędkości gazu powyżej 40 m/s na wlocie regulatora mogą powodować hałas Przykładowe zastosowanie Katalog skrócony 5 20

5 KVL - Regulator ciśnienia ssania Regulatory ciśnienia ssania typu KVL są montowane na przewodzie ssawnym, przed sprężarką. KVL zabezpiecza silnik sprężarki przed przeciążeniem podczas uruchamiania po długim okresie postoju lub po okresie odtajania (wysokie ciśnienie w parowniku). Charakterystyka KVL Hermetyczna konstrukcja lutowana Dokładna regulacja nastawyciśnienia za pomocą klucza imbusowego Mieszek ze stali nierdzewnej Konstrukcja tłumiąca pulsacje Zwarta konstrukcja kątowa zapewnia łatwy montaż w dowolnej pozycji Dostępne z przyłączami śrubunkowymi i do lutowania ODF Fakty Zastosowania: tradycyjne instalacje chłodnicze urządzenia klimatyzacyjne mobilne instalacje chłonicze Niewrażliwe na zmiany ciśnienia otoczenia Mieszek przyspawany do korpusu zapewnia długą żywotność Dokładna regulacja ciśnienia Łatwe dokonywanie nastawy Zabezpiecza silnik sprężarki przed przeciążeniem Szeroki zakres wydajności i pracy Zakres regulacji: 0,2 6 bar / 8 psig KVL 2 22: do stosowania z HCFC, HFC i HC KVP 2 22: zgodne z ATEX strefa 2 KVP 28 5: do stosowania z HCFC i niepalnymi HFC Maksymalne ciśnienie robocze: PS / MWP = 8 bar / 26 psig 6 Katalog skrócony

6 0 Dane techniczne oraz zamawianie KVL - regulator ciśnienia ssania Zamawianie KVL 2 Wydajność nominalna w [kw] / [TR] ) R22 R4a R404A / R50 R40C [kw] [TR] [kw] [TR] [kw] [TR] [kw] [TR] [cale] [mm],,2 5, 0,8 6,,0 6,4, Śrubunek 2 ) ) L004,,2 5, 0,8 6,,0 6,4, Do lutowania, ODF ) 2 04L004,,2 5, 0,8 6,,0 6,4, Do lutowania, ODF ) 2 04L0048,,2 5, 0,8 6,,0 6,5, Śrubunek 2 ) ) L0042 KVL 5,,2 5, 0,8 6,,0 6,5, Do lutowania, ODF ) L0049 KVL 22,,2 5, 0,8 6,,0 6,5, Do lutowania, ODF ) L0045,8 4,,2 2,6 5,9,4 6,4,8 Do lutowania, ODF ) 8 04L0046 KVL 28,8 4,,2 2,6 5,9,4 6,4,8 Do lutowania, ODF ) 28 04L005 KVL 5,8 4,,2 2,6 5,9,4 6,4,8 Do lutowania, ODF ) L0052 ) Wydajność nominalna jest wydajnością regulatora w następujących warunkach: Temperatura parowania te = -0 C / 4 F Temperatura skraplania tc = 25 C / 00 F Spadek ciśnienia na regulatorze p = 0.2 bar / 2 psi 2 ) Dostarczane bez nakrętek. Mogą być one dostarczane oddzielnie: 2 cala / 2 mm - nr 0L0, 5 8 cala / 6 mm - nr 0L6. ) Wybrane średnice przyłączy nie mogą być zbyt małe, ponieważ prędkości gazu powyżej 40 m/s na wlocie regulatora mogą powodować hałas. Przykładowe zastosowanie Katalog skrócony 20

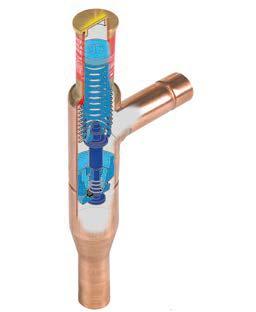

7 KVD - Regulator ciśnienia w zbiorniku ciekłego czynnika Regulator ciśnienia w zbiorniku ciekłego czynnika KVD otwiera się przy spadku ciśnienia w zbiorniku ciekłego czynnika i powoduje upust gorącego gazu, tak aby utrzymać ciśnienie w zbiorniku na poziomie odpowiadającym nastawie. KVD jest przeznaczony do stosowania z czynnikami chłodniczymi HCFC, HFC i HC. KVD i KVR tworzą układ regulacyjny wykorzystywany do utrzymywania stałego i odpowiednio wysokiego ciśnienia skraplania i ciśnienia w zbiorniku ciekłego czynnika w układach z odzyskiem ciepła oraz instalacjach chłodniczych i klimatyzacyjnych ze skraplaczami chłodzonymi powietrzem. Charakterystyka KVD Hermetyczna konstrukcja lutowana Mieszek ze stali nierdzewnej Dokładna regulacja nastawy ciśnienia za pomocą klucza imbusowego Zwarta konstrukcja kątowa zapewnia łatwy montaż w dowolnej pozycji 4 - calowy zawór Schradera umożliwiający pomiar ciśnienia Konstrukcja tłumiąca pulsacje Dostępne z przyłączami śrubunkowymi i do lutowania ODF Fakty Zastosowania: tradycyjne instalacje chłodnicze urządzenia klimatyzacyjne chłodnictwo komercyjne Regulator jest wyposażony w skuteczny mechaniz tłumiący pulsacje, które mogą normalnie występować w instalacji chłodniczej Regulacja KVD zależy tylko od ciśnienia wylotowego. Zmiany ciśnienia po stronie wlotu regulatora nie mają wpływu na stopień otwarcia, ponieważ KVD jest wyposażony w mieszek odciążający Szerokie zakresy wydajności i pracy Zakres regulacji: 20 bar / psig maksymalne ciśnienie robocze: PS / MWP = 28 bar / 406 psig Może być stosowany jako zawór upustowy ze strony wysokociśnieniowej na stronę ssawną Do stosowania z HCFC, HFC i HC Zgodny z ATEX strefa 2 8 Katalog skrócony

8 0 Dane techniczne oraz zamawianie KVD - regulator ciśnienia w zbiorniku ciekłego czynnika Zamawianie KVD 2 Wartość KV [m /h] ),5 Śrubunek 2 ) ) L0,5 Do lutowania, ODF ) 2 04L0,5 Do lutowania, ODF ) 2 04L06,5 Śrubunek 2 ) ) L02 KVD 5,5 Do lutowania, ODF ) L0 ) Wartość KV określa przepływ wody w [m /h] przy spadku ciśnienia w zaworze wynoszącym bar, ρ = 000 kg/m. 2 ) Dostarczane bez nakrętek. Mogą być one dostarczane oddzielnie: 2 cala / 2 mm - nr 0L0, 5 8 cala / 6 mm - nr 0L6. ) Wybrane średnice przyłączy nie mogą być zbyt małe, ponieważ prędkości gazu powyżej 40 m/s na wlocie regulatora mogą powodować hałas. Przykładowe zastosowanie [cale] [mm] Katalog skrócony 9 20

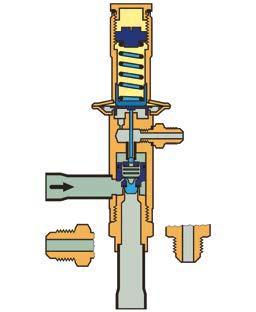

9 KVC - Regulator upustowy gorącego gazu KVC jest regulatorem wydajności używanym do dopasowania wydajności sprężarki do faktycznego obciążenia parownika. KVC jest montowany w przewodzie upustowym pomiędzy stronami tłoczną i ssawną sprężarki. KVC ogranicza spadek ciśnienia ssania poprzez dostarczenie sprężarce zastępczego obciążenia w postaci gorącego gazu upuszczanego ze strony tłocznej. KVC jest przeznaczony do stosowania z czynnikami chłodniczymi HCFC, HFC i HC. Charakterystyka KVC Hermetyczna konstrukcja lutowana Dokładna regulacja nastawy ciśnienia za pomocą klucza imbusowego Mieszek ze stali nierdzewnej Zwarta konstrukcja kątowa zapewnia łatwy montaż w dowolnej pozycji Konstrukcja tłumiąca pulsacje Dostępne z przyłączami śrubunkowymi i do lutowania ODF Fakty Zastosowania: tradycyjne instalacje chłodnicze urządzenia klimatyzacyjne mobilne instalacje chłodnicze chłodnictwo komercyjne osuszacze powietrza Regulacja KVC zależy tylko od ciśnienia wylotowego. Zmiany ciśnienia po stronie wlotu regulatora nie mają wpływu na stopień otwarcia, ponieważ KVC jest wyposażony w mieszek odciążający Regulator jest wyposażony w skuteczny mechanizm tłumiący pulsacje, ktore mogą normalnie występować w instalacji chłodniczej Zwarta konstrukcja kątowa zapewnia łatwy montaż Szerokie zakresy wydajności i pracy Zakres regulacji: 0,2 6 bar / 8 psig Maksymalne ciśnienie robocze PS / MWP = 28 bar / 406 psig Do stosowania z HCFC, HFC i HC Zgodny z ATEX strefa 2 Zakres temperatury medium: C / F 20 Katalog skrócony

10 0 Dane techniczne oraz zamawianie KVC - Regulator upustowy gorącego gazu Zamawianie KVC 2 ) Wydajność nominalna w [kw] / [TR] 4 ) R22 R4a R404A / R50 R40C [kw] [TR] [kw] [TR] [kw] [TR] [kw] [TR] [cale] [mm],6 2,4 4,8,6 6,9 2,02 8,4 2, Śrubunek 2 ) ) L04,6 2,4 4,8,6 6,9 2,02 8,4 2, Do lutowania, ODF ) 2 04L04,6 2,4 4,8,6 6,9 2,02 8,4 2, Do lutowania, ODF ) 2 04L046 4,9 4, 9,4 2,65,6,9 6,4 4,50 Śrubunek 2 ) ) L042 KVC 5 ) 4,9 4, 9,4 2,65,6,9 6,4 4,50 Do lutowania, ODF ) L04 KVC 22 ) 9, 5,5 2,0,4,4 5,04 2,0 5,8 Do lutowania, ODF ) L044 ) Dostarczane bez nakrętek. Mogą być one dostarczane oddzielnie: 2 cala / 2 mm nr 0L0, 5 8 cala / 6 mm nr 0L6. 2 ) Wybrane średnice przyłączy nie mogą być zbyt małe, ponieważ prędkości gazu powyżej 40 m/s na wlocie regulatora mogą powodować hałas. ) Gdy temperatura tłoczenia staje się zbyt wysoka w stosunku do specyfikacji sprężarki, zalecane jest zamontowanie zaworu wtryskowego w obejściu pomiędzy rurociągiem cieczowym a rurociągiem ssawnym sprężarki. 4 ) Wydajność nominalna jest określona przy: Temperatura parowania te = -0 C Temperatura skraplania tc = 25 C Przykładowe zastosowanie Katalog skrócony 2 20

11 CPCE - Regulator upustowy gorącego gazu Zawory regulacji ciśnienia CPCE dostosowują wydajność sprężarki do rzeczywistego obciążenia parownika i są przeznaczone do montażu w przewodzie upustowym pomiędzy stroną niskiego i wysokiego ciśnienia instalacji chłodniczej; wtryskują gorący gaz pomiędzy termostatycznym zaworem rozprężnym a parownikiem. CPCE jest przeznaczony do stosowania z czynnikami chłodniczymi HCFC, HFC i HC. Wtrysk odbywa się przez mieszacz gazu i cieczy LG. Charakterystyka CPCE Łatwa i dokłana nastawa Przyłącze ciśnienia sterującego Dysza sterująca Przyłącza śrubunkowe lub do lutowania Dysza główna do precyzyjnego otwierania i zamykania Przyłącza śrubunkowe lub do lutowania Fakty Zastosowania: tradycyjne instalacje chłodnicze urządzenia klimatyzacyjne chłodnictwo komercyjne osuszacze powietrza mobilne instalacje chłodnicze 22 Katalog skrócony Pozwala uniknąć wysokiego przegrzania par zasysanych przez sprężarkę poprzez połączenie wtrysku gorącego gazu z właściwościami zaworu rozprężnego Zabezpieczenie przed zbyt niską temperaturą parowania (np. uniknięcie oblodzenia parownika) Mieszacz LG może być stosowany w przypadku układow z odwracanym obiegiem lub przy odtajaniu gorącym gazem Doskonała dokładność regulacji Regulator zwiększa prędkość gazu w parowniku, co zapewnia lepszy powrót oleju do sprężarki Bezpośrednie połączenie z przewodem ssawnym układu reguluje wtryskiwanie gorącego gazu, niezależnie od spadku ciśnienia w parowniku Mieszacz gazu i cieczy LG zapewnia jednolite wymieszanie czynnika chłodniczego w postaci cieczy i gorącego gazu, wtryskiwanego do parownika Do stosowania z HCFC, HFC i HC Zgodny z ATEX strefa 2 Maksymalne ciśnienie robocze: PS / MWP = 28 bar / 406 psig

12 0 Dane techniczne oraz zamawianie CPCE - Regulator upustowy gorącego gazu Zamawianie Wydajność nominalna w [kw] / [TR] ) R22 R4a R404A / R50 R40C [kw] [TR] [kw] [TR] [kw] [TR] [kw] [TR] [cale] [mm],4 6,2,9 4, 6,4 6, 9,0 6, Śrubunek 2 ) ) N008 CPCE 2,4 6,2,9 4, 6,4 6, 9,0 6, Do lutowania, ODF ) N0082 CPCE 5 25,6 9,2,6 6, 24,2 9, 2,9 9,9 Do lutowania, ODF ) N008 CPCE 22 4,0 2,2 5,2 8,4 2,0 2,,,2 Do lutowania, ODF ) N0084 ) Wydajność nominalna jest wydajnością regulatora w następujących warunkach: Temperatura parowania te = -0 C / 4 F Temperatura skraplania tc = 0 C / 00 F Obniżenie temperatury / ciśnienia ssania ts = CPCE: 4 K LG, mieszacz gazu i cieczy (wyposażenie dodatkowe) Zamawianie Zawór rozprężny Do lutowania, ODM Przyłącze Gorący gaz Do lutowania, ODF Rozdzielacz cieczy Do lutowania, ODF [in] [mm] [cale] [mm] [cale] [mm] LG 2 LG G400 LG 2 LG G4002 LG 6 LG G400 LG 22 LG G4004 Przykładowe zastosowanie Katalog skrócony 2 20

13 CVMD - Zawory stałego ciśnienia CVMD jest regulatorem stałego ciśnienia dla instalacji chłodniczych i mroźniczych w zastosowaniach takich jak: - odtajanie gorącym gazem (rurociągi spustowe) - upust pompy czynnika chłodniczego (dla zapewnienia minimalnego przepływu w pompach czynnika chłodniczego). Charakterystyka CVMD Kołpak ochronny Uszczelka Sprężyna Korpus zaworu ze stali niskotemperaturowej Membrana Kołnierze Fakty Do zastosowania z czynnikami chłodniczymi typu HCFC, HFC, R (amoniak) Zakres ciśnienia: 0 bar / 0 02 psi Maks. ciśnienie robocze: 28 bar / 406 psi Zakres temperatury: C / F Wartość KV:,5 m /h Wartość CV:, gal/min 24 Katalog skrócony

14 0 Dane techniczne oraz zamawianie CVMD - zawór stałego ciśnienia Zamawianie CVMD z kołnierzem do spawania 2 cala MWP [bar g] Wartość KV [m /h] Zakres temperatury [ C] Zakres ciśnienia [bar g] CVMD 28, B Katalog skrócony 25 20

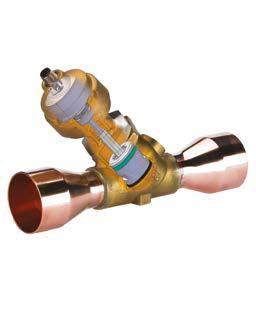

15 KVS - Elektryczny zawór do regulacji ciśnienia parowania KVS to typoszereg elektrycznie sterowanych zaworow do modulowanej regulacji ciśnienia parowania w mobilnych i stacionarnych instalacjach chłodniczych. Dokładna regulacja ciśnienia i temperatury parowania odbywa się przez płynną regulację przepływu czynnika w rurociągu ssawnym za pomocą zaworu wyposażonego w silnik krokowy sterowany sygnałem prądowym lub napięciowym. Przy użyciu sterownika EKC 68 (sygnał prądowy) z czujnikiem umieszczonym w strumieniu chłodzonego medium uzyskujemy dokładność regulacji lepszą niż ±0,5K. Konstrukcja z pełnym odciążeniem grzybka umożliwia pracę dwukierunkową oraz szczelne zamknięcie zaworu niezależnie od kierunku przepływu przy maksymalnym ciśnieniu rożnicowym MOPD bar / 48 psi. KVS może być stosowany z R40A, R40C, R404A, R4a, R50, R22 i innymi czynnikami chłodniczymi. Charakterystyka KVS Niski pobór energii Precyzyjna regulacja przepływu Dostępne przyłącza miedziane w różnych rozmiarach Konstrukcja z odciążonym grzybkiem (KVS 42) Szczelne odcięcie Fakty Zastosowania: Instalacje chłodnicze Systemy klimatyzacyjne Moblilne urządzenia klimatyzacyjne Supermarkety Przepływ dwukierunkowy Precyzyjne pozycjonowanie grzybka zaworu zapewniające optymalną regulację Niskie zużycie energii Konstrukcja zapewniająca odporność na korozję zarówno od wewnątrz, jak i na zewnątrz Pewne odcięcie przepływu KVS jest przeznaczony do R40A, R40C, R404A, R4a, R50, R22 i innych czynników chłodniczych Konstrukcja z odciążonym grzybkiem (KVS 42) Przewody i złącza dostępne jako akcesoria Sterownik: Sterownik elektroniczny EKC 68, czujniki temperatury i przetworniki ciśnienia 26 Katalog skrócony

16 0 Dane techniczne oraz zamawianie KVS - Elektroniczny zawór do regulacji ciśnienia parowania Dane techniczne Parametr KVS 5 KVS 42 Zgodne czynniki chłodnicze KVS - Elektroniczny zawór do regulacji ciśnienia parowania Dane elektryczne Parametr KVS 5 i KVS 42 silnika krokowego Tryb pracy Rezystancja 52 Ω ± 0% Indukcyjność Prąd podtrzymania Bipolarny z magnesem stałym Dwufazowy pełnokrokowy 85 mh Zależnie od zastosowania. Dopuszczalny prąd maksymalny (przez 00% cyklu roboczego) Kąt obrotu przypadający na krok,5 (silnik), 0,9 (śruba prowadząca), stosunek przełożenia 8,5:. (8 / )2: Napięcie znamionowe (zasilanie stałonapięciowe) 2 V DC, -4% 5%, Prąd cewki (zasilanie impulsowe prądowe) 00 ma RMS, -4% 5%, Całkowita moc maksymalna Sterowanie napięciowe / prądowe: 5,5 /, W (UL: NEC, klasa 2) Prędkość krokowa Całkowita liczba kroków Czas pełnego otwarcia / zamknięcia zaworu Skok trzpienia Kalibracja zaworu Przyłącze elektryczne R40A, R40C, R404A, R4a, R50, R22 i inne czynniki chłodnicze 50 kroków / s (zasilanie stałonapięciowe) 0 00 kroków / s, zalecana wartość 00 (zasilanie impulsowe) KVS 5: / 8,5 s (napięciowe / prądowe) KVS 42: 25,4 / 2, s (napięciowe / prądowe) KVS 5: mm (0,5 cala) KVS 42:,2 mm (0,68 cala) KVS 5: mm / 2 in KVS 42:,2 mm / 5 6 in Przy pełnym zamknięciu zaworu Złącze M2 R40A, R40C, R404A, R4a, R50, R22 i inne czynniki chłodnicze Olej chłodniczy Wszystkie oleje mineralne i estrowe Wszystkie oleje mineralne i estrowe Znak CE Nie Tak MOPD bar / 49 psi bar / 49 psi Maks. ciśnienie robocze 45.5 bar / 660 psi 4 bar / 49 psi Zakres temperatury czynnika chłodniczego C / F C / F Temperatura otoczenia C / F C / F Całkowity skok grzybka mm / 2 in,2 mm / 6 in Obudowa silnika IP6 IP6 Materiał konstrukcyjny Korpus i obudowa AST: mosiądz; złącze: Miedź Korpus i obudowa AST: mosiądz; złącze: Miedź Produkty powiązane Sterownik elektroniczny EKC 68 Czujniki temperatury AKS Sterownik serwisowy AST-G TE Termostatyczny zawór rozprężny EKC 68 Sterownik elektroniczny Danfoss R AKS Czujnik temperatury KVS Elektroniczne zawory do regulacji ciśnienia parowania Sprężarka firmy Danfoss 8 9 Katalog skrócony 2 20

17 Dane techniczne oraz zamawianie KVS - Elektryczny zawór do regulacji ciśnienia parowania Zamawianie, zawory w opakowaniach pojedynczych KVS 5 Kabel z przyłączem żeńskim M2 Zamawianie Jakość kabla Wydajnosć nominalna ) Zawór KVS R22 R4a R404A / R50 Przyłącze A B [kw] [TR] [kw] [TR] [kw] [TR] [mm] [cale] Opakowanie pojedyncze 5,5,,8 0,94 4,58, G4252 5,5,,8 0,94 4,58, G425 40,4,4 29, 8, 5, 0, G2858 KVS 42 40,4,4 29, 8, 5, 0, G ,4,4 29, 8, 5, 0, G285 40,4,4 29, 8, 5, 0, G2852 ) Wydajność nominalna określona przy: Temperatura parowania te = -0 C / 4 F Temperatura skraplania tc = 25 C / F Spadek ciśnienia na zaworze p = 0.2 bar / 2.9 psi Zakres temperatury Długość kabla [L] Konstrukcja A B B Opakowanie pojedyncze C / F 2 m 6.6 ft M2, 4 styki do podłączenia napędu 04G220 Płaszcz: PVC C / F 8 m 26.2 ft oraz luźne przewody do podłączenia 04G2200 Płaszcz: CPE C / F 2 m 6.6 ft sterownika 04G2202 KVS - Elektryczny zawór do regulacji ciśnienia parowania Wyposażenie dodatkowe Opis Oznaczenie typu Opakowanie zbiorcze Kabel Filtr kablowy do zaworu KVS AKA 2 084B228 A KVS - Elektryczny zawór do regulacji ciśnienia parowania Charakterystyka kabla Charakterystyka kabla Płaszcz Kolor Odporność na promieniowanie UV Izolacja Kable PVC Półmat PVC Czarny Tak SR-PVC Kable CPE CPE Szary Tak EPR Uwaga: Kable CPE zaleca się do zastosowań zewnętrznych. Przyłącze 4 przewody (0, mm 2 (22 AWG)) 4 przewody (0,5 mm 2 (20 AWG)) Średnica zewnętrzna 5,0 mm 6, mm Przyłącze M2 PU (poliuretan) PU (poliuretan) Dodatkowo UL VW- Odporność na olej przekładniowy, olej napędowy, glikol etylenowy, glikol propylenowy Danfoss 9G Czerwony 2 - Zielony - Biały 4 - Czarny 28 Katalog skrócony

18 0 Notatki: Katalog skrócony 29 20

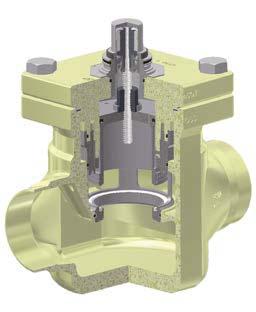

19 ICM 20-50, Zawór silnikowy ICM są zaworami bezpośredniego działania z siłownikiem typu ICAD (Industrial Control Actuator with Display). Zawór silnikowy składa się z czterech głównych elementów - korpusu zaworu, pokrywy górnej, elementu wykonawczego i napędu. Jest dostępny zarówno jako kompletny zawór, jak i w ramach programu części. Zawory ICM są przeznaczone zarówno do regulacji procesu dławienia ze zmianą lub bez zmiany fazy, jak również do regulacji ciśnienia i temperatury w rurociągach par suchych lub mokrych oraz do regulacji w rurociągach tłocznych. Zawór ICM został tak zaprojektowany, że układ sił działających na jego części ruchome jest zrównoważony. Dlatego też do całego zakresu średnic od DN 20 do DN 50 wystarczają tylko dwa typu siłowników ICAD. Zawór silnikowy ICM i zespół siłownika ICAD stanowią zwartą jednostkę o niewielkich wymiarach. ICM jest przeznaczony do stosowania z czynnikami chłodniczymi HCFC, HFC, R (amoniak) i R44 (CO2). Charakterystyka ICM Hermetyczne sprzęgło magnetyczne Nakrętka z tworzywa PEEK Trzpień zaworu Tłok odciążony ciśnieniowo Teflonowa uszczelka tłoka Zoptymalizowany grzybek zaworu zapewniający stabilną regulację Przyłącza do spawania Korpus ze stali odpornej na niskie temperatury, ciśnienie pracy do 52 bar Fakty Zawory zaprojektowane do pracy w przemysłowych instalacjach chłodniczych. Maksymalne ciśnienie pracy do 52 bar / 54 psig Budowa modułowa - Korpus każdej wielkości dostępny z przyłączami rożnych średnic i rodzajow - Remont zaworu polega na wymianie modułu roboczego - Możliwość konwersji zaworu silnikowego ICM na zawór serwosterowany ICS Lekka i zwarta konstrukcja Korpus wykonany ze stali odpornej na niskie temperatury Przyłącza umożliwiające spawanie korpusu bezpośrednio do rurociągu, przyłącza do spawania, mufa do lutowania, przyłącza do lutowania, przyłącza gwintowane Grzybek koronowy zapewnia stabilną regulację nawet przy obciążeniu częściowym Ręczne otwieranie jest możliwe poprzez ICAD lub narzędzie serwisowe Gniazdo zaworu jest odporne na kawitację Sprzęgło magnetyczne - absolutna szczelność połączenia Czynniki chłodnicze: do stosowania z czynnikami chłodniczymi HCFC, HFC, R (amoniak) i R44 (CO 2 ). Nie zaleca się stosowania z palnymi węglowo dorami; w celu uzyskania dodatkowych informacji należy skontaktować z firmą Danfoss Zakres temperatury: C / F Zabezpieczenie antykorozyjne: Powierzchnia zewnętrzna jest pokryta powłoką chromowo-cynkową, co zapewnia dobrą ochronę przed korozją Maks. ciśnienie robocze: 52 bar g / 54 psig Maks. różnicowe ciśnienie otwarcia (MOPD): - ICM 20 2: 52 bar / 50 psi - ICM 40: 40 bar / 580 psi - ICM 50: 0 bar / 45 psi - ICM 65: 20 bar / 290 psi - ICM 00: 20 bar / 290 psi - ICM 25: 20 bar / 290 psi - ICM 50: 20 bar /290 psi 0 Katalog skrócony

20 0 Koncepcja ICM Modułowa konstrukcja ICM daje możliwość stworzenia dużej ilości kombinacji zaworow poprzez dobranie odpowiednio elementu wykonawczego z pokrywą i korpusu, co umożliwia optymalne dopasowanie wersji i wielkości zaworu do wymogow aplikacji. Korpus zaworu Dostępnych jest dziewięć wielkości korpusów. ICV 20 ICV 25 ICV 2 ICV 40 ICV 50 ICV ICV 00 ICV 25 ICV Korpusy zaworow ICV 20 ICV 65 mogą występować w kilku rodzajach i wielkościach przyłączy od podwymiarowych do nadwymiarowych. ICV 00 ICV 50 są dostępne z przyłączami do spawania DIN i ANSI o wielkościach nominalnych. D A J SOC SD SA FPT Do spawania DIN Do spawania ANSI Do spawania JIS Rozmiary korpusów zaworów Kv [m /h] Mufa do spawania ANSI Cv [US gal/min] Do lutowania DIN Do lutowania ANSI Wewnętrzny gwint rurowy Pokrywa górna / element wykonawczy Zestawienie różnych kombinacji korpusów zaworu i elementów wykonawczych wraz z pokrywą umożliwia uzyskanie różnych wydajności. ICM20A 20 0,2 0,2 ICM 20 A 20 0,6 0, ICM 20 B66 20,6,9 ICM 20 B 20 2,4 2,8 ICM 20 C 20 4,6 5, ICM 25 A 25 6,0 ICM 25 B 25 2,9 ICM 2 A 2 9 0,4 ICM 2 B 2 20 ICM 40 A 40 5 ICM 40 B ICM 50 A ICM 50 B ICM 65 A ICM 65 B ICM 00 B ICM 25 B ICM 50 B Napęd Montaż napędu ICAD jest bardzo łatwy. Do całego typoszeregu zaworów ICM wystarczają dwa typy napędów ICAD. ICAD 600A ICAD 200A Katalog skrócony 20

21 Dane techniczne oraz zamawianie ICM - Zawór silnikowy Zamówienie zmontowanego fabrycznie zaworu (korpus zaworu i pokrywa górna / element wykonawczy) ICM 20 A ICM 20 B ICM 20 C ICM 25 A ICM 25 B ICM 2 A ICM 2 B ICM 40 A ICM 40 B ICM 50 A ICM 50 B ICM 65 A ICM 65 B [cale] [mm] Oznaczenie przyłącza 4 20 Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, EN 0220 D 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H04 25 Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do lutowania, ANSI (B 6.22) SA 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, ANSI (B 6.22) SA 02H600 6 Do lutowania, DIN (2856) SD 02H Katalog skrócony

22 0 Dane techniczne oraz zamawianie ICM - Zawór silnikowy Zamówienie zmontowanego fabrycznie zaworu (korpus zaworu i pokrywa górna / element wykonawczy) ICM 00 ICM 25 ICM 50 Siłownik ICAD Zamawianie ICAD 600A ICAD 200A Kabel Napięcie zasilania Obciążenie Wejście analogowe Wejście cyfrowe Wyjście,5 m (60 cale) 24 V DC,2 A 0 / 4 20 ma 0 / 2 0 V Beznapięciowy styk dwustanowy 0 / 4 20 ma 02H905 Nie występuje 24 V DC,2 A 0 / 4 20 ma 0 / 2 0 V Beznapięciowy styk dwustanowy 0 / 4 20 ma 02H920,5 m (60 cale) 24 V DC,0 A 0 / 4 20 ma 0 / 2 0 V Beznapięciowy styk dwustanowy 0 / 4 20 ma 02H90 Nie występuje 24 V DC,0 A 0 / 4 20 ma 0 / 2 0 V Beznapięciowy styk dwustanowy 0 / 4 20 ma 02H922 ICAD, narzędzie serwisowe Zamawianie ICM 20 2 ICM Funkcja Oznaczenie przyłącza [cale] [mm] 4 00 Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H 5 25 Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Narzędzie z magnesami do ręcznego otwierania zaworu; gwintowana końcówka do demontażu modułów funkcyjnych ICS; inne przydatne funkcje 02H080 02H Katalog skrócony 20

23 Dane techniczne oraz zamawianie Zamówienie z programu części (korpus zaworu + pokrywa górna / element wykonawczy + napęd) Przykład: + + = Korpus zaworu 2 D ( 4 cala) 02H229 Pokrywa górna / element wykonawczy ICM 25-B 02H28 Napęd 02H9065 (numery katalogowe ICAD można znaleźć w punkcie Zamawianie siłowników ICAD ) Korpus zaworu ICM 20 / ICV 20 [cale] [mm] Oznaczenie przyłącza Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H48 ICV Mufa do spawania, ANSI (B 6.) SOC 02H Wewnętrzny gwint rurowy (ANSI / ASME B,20,) FPT 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H54 25 Do spawania, EN 0220 D 02H6 25 Do spawania, ANSI (B 6.0) A 02H66 Pokrywa górna / element wykonawczy ICM 20 ) Wartość CV [gal/min] Wartość KV [m³/h] ICM 20 A 0,2 0,2 02H86 ICM 20 A 0, 0,6 02H80 ICM 20 B66,9,6 02H94 ICM 20 B 2,8 2,4 02H8 ICM 20 C 5, 4,6 02H82 Korpus zaworu ICM 25 / ICV 25 ICV 25 [cale] [mm] Oznaczenie przyłącza 4 20 Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Wewnętrzny gwint rurowy (ANSI / ASME B,20,) FPT 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H22 25 Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H22 25 Mufa do spawania, ANSI (B 6.) SOC 02H Wewnętrzny gwint rurowy (ANSI / ASME B,20,) FPT 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H25 Pokrywa górna / element wykonawczy ICM 25 2 ) Wartość CV [gal/min] Wartość KV [m³/h] ICM 25 A 6 02H280 ICM 25 B H28 ) Ze śrubami i o-ringiem (do montażu z korpusem ICV). Gniazdo zaworowe i o-ring (do montażu gniazda w korpusie ICV). 2 ) Z uszczelką i o-ringami. 4 Katalog skrócony

24 0 Dane techniczne oraz zamawianie Korpus zaworu ICM 2 / ICV 2 ICV 2 Korpus zaworu ICM 40 / ICV 40 ICV 40 [cale] Korpus zaworu ICM 50 / ICV 50 ICV 50 [mm] Oznaczenie przyłącza N Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H42 [cale] Korpus zaworu ICM 65 / ICV 65 ICV [cale] [mm] Oznaczenie przyłącza 2 50 Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H525 [cale] [mm] [mm] Oznaczenie przyłącza Oznaczenie przyłącza 4 2 Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H2 4 2 Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H28 Pokrywa górna / element wykonawczy ICM 2 2 ) Wartość Cv [gal/min] Wartość Kv [m³/h] N. ICM 2 A 0,4 9 02H80 ICM 2 B 20 02H8 Pokrywa górna / element wykonawczy ICM 40 2 ) Wartość Cv [gal/min] Wartość Kv [m³/h] N. ICM 40 A 5 02H480 ICM 40 B H48 Pokrywa górna / element wykonawczy ICM 50 2 ) Wartość Cv [gal/min] Wartość Kv [m³ / h] N. ICM 50 A H580 ICM 50 B H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do spawania, JIS (BS 602) J 02H Do lutowania, ANSI (B 6.22) SA 02H625 6 Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H62 Pokrywa górna / element wykonawczy ICM 65 2 ) Wartość CV [gal/min] Wartość KV [m³/h] N. ICM 65 A H680 ICM 65 B H68 ) Ze śrubami i o-ringiem (do montażu z korpusem zaworu ICV). Gniazdo i o-ring (do montażu gniazda w korpusie zaworu ICV). 2 ) Z uszczelką i o-ringami. Uwaga: Wymianę starego zaworu PM na nowe rozwiązanie ICV (ICS, ICM lub ICLX) można przeprowadzić wykorzystując kołnierzowy korpus zaworu ICV PM. Kołnierzowy korpus zaworu ICV PM zaprojektowany do pracy przy maks. ciśnieniu roboczym 28 bar g / 406 psig dzięki czemu zawory te są odpowiednim dostępnym na rynku zamiennikiem zaworów PM. Aby zamówić; proszę zapoznać się z dokumentacją części zamiennych dotyczącej zaworów PM. Katalog skrócony

25 ICS 25-50, Zawór główny sterowany pilotami ICS to kompaktowe, serwosterowane zawory wielofunkcyjne składające się z trzech głównych elementów - korpusu zaworu, elementu wykonawczego i pokrywy górnej - dostępne zarówno jako kompletne zawory, jak i w ramach programu części. Funkcje zaworu ICS zależą od zastosowanych zaworów pilotowych. ICS posiada jedno gniazdo do wkręcenia pilota, zaś ICS trzy takie gniazda. Zawory ICS wyposażone w piloty mogą pracować zarówno jako zawory regulacyjne ciśnienia, temperatury oraz zawory odcinające i są przeznaczone do pracy w instalacjach chłodniczych. Zawory ICS są przeznaczone do czynników o niskich i wysokich ciśnieniach pracy, HCFC, HFC, R (amoniak) i R44 (CO2). Mogą być stosowane na stronie wysokiego i niskiego ciśnienia układu, w rurociągach par mokrych i suchych oraz rurociągach cieczowych bez zmiany stanu skupienia (t.j. bez rozprężania w zaworze). Zawory pilotowe mogą być wkręcane bezpośrednio w pokrywę zaworu ICS lub zamontowane w zewnętrznej linii sterującej. Charakterystyka ICS Mechanizm ręcznego otwierania Pokrywa z gniazdami dla pilotów Stalowy pierścień serwotłoka Element wykonawczy Zoptymalizowany grzybek zaworu zapewniający stabilną regulację Korpus zaworu ze stali odpornej na niskie temperatury, ciśnienie pracy do 52 bar Fakty Zastosowania: Chłodnictwo przemysłowe gdzie maksymalne ciśnienie robocze to 52 bar / 54 psig Koncepcja modułowa: - Wszystkie korpusy zaworów są dostępne z wieloma różnymi rodzajami i rozmiarami przyłączy - Gruntowna naprawa zaworu polega na wymianie elementu wykonawczego - Możliwość zmiany zaworu serwosterowanego ICS na silnikowy ICM Lekka i zwarta konstrukcja Korpus wykonany ze stali odpornej na niskie temperatury Szeroki typoszereg możliwych przyłączy: do spawania, mufa do spawania, do lutowania i gwintowane Grzybek koronowy zapewnia stabilną regulację nawet przy małych obciążeniach Mechanizm do ręcznego otwierania zaworu Zawor ICS jest wielofunkcyjnym zaworem, w ktorym można zastosować do zaworow pilotowych w gniazdach pokrywy Czynniki chłodnicze: do stosowania z HCFC, HFC, R (amoniak) i R44 (CO2). Nie zaleca się stosowania z palnymi węglo wodorami; w celu uzyskania dodatkowych informacji prosimy o kontakt z firmą Danfoss Zakres temperatur: C / F Zabezpieczenie antykorozyjne: zewnętrzna powłoka chromowo-cynkowa zapewnia dobrą ochronę przed korozją Maks. ciśnienie robocze: 52 bar g / 54 psig 6 Katalog skrócony

26 0 Koncepcja ICS Modułowa konstrukcja ICS daje możliwość stworzenia dużej ilości kombinacji zaworow poprzez dobranie odpowiednio elementu wykonawczego z pokrywą i korpusu, co umożliwia optymalne dopasowanie wersji i wielkości zaworu do wymogow aplikacji. Korpus zaworu Dostępnych jest osiem wielkości korpusów. ICV 25 ICV 2 ICV 40 ICV 50 ICV ICV 00 ICV 25 ICV Korpusy zaworow ICV 20 ICV 65 mogą występować w kilku rodzajach i wielkościach przyłączy od podwymiarowych do nadwymiarowych. ICV 00 ICV 50 są dostępne z przyłączami do spawania DIN i ANSI o wielkościach nominalnych. D A J SOC SD SA FPT 0 Do spawania DIN Do spawania ANSI Do spawania JIS Pokrywa górna Każdy korpus zaworu może wspołpracować z pokrywą posiadającą jedno lub trzy gniazda zaworow pilotowych (wyjątkiem jest ICS wersja jedynie dla trzech pilotow) Mufa do spawania ANSI Do lutowania DIN Do lutowania ANSI Wewnętrzny gwint rurowy Element wykonawczy Rożne elementy wykonawcze ICS pozwalają na pokrycie szerokiego zakresu wydajności. Korpus zaworu Rozmiar Wartość KV [m /h] ICS , ICS ,5 ICS ,0 ICS ICS ,5 ICS 2 2 ICS ICS ICS ICS ICS ICS ICS Katalog skrócony 20

27 Zamawianie ICS - Zawór główny sterowany pilotami Zamówienie zmontowanego fabrycznie zaworu (korpus zaworu i pokrywa górna / element wykonawczy) 8 Katalog skrócony [cale] [mm] Oznaczenie przyłącza 4 20 Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, ANSI (B 6.22) SA 02H2025 pilot 8 22 Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Do lutowania, ANSI (B 6.22) SA 02H2026 ICS Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, ANSI (B 6.22) SA 02H205 piloty 2 ) 8 22 Do lutowania, DIN (2856) SD 02H20 25 Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Do lutowania, ANSI (B 6.22) SA 02H205 pilot 8 22 Do lutowania, DIN (2856) SD 02H20 25 Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H204 ICS Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, ANSI (B 6.22) SA 02H2085 piloty 2 ) 8 22 Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, ANSI (B 6.22) SA 02H2045 pilot 8 22 Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Do lutowania, ANSI (B 6.22) SA 02H2046 ICS Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H209 piloty 2 ) 25 Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, ANSI (B 6.22) SA 02H2055 pilot 8 22 Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Do lutowania, ANSI (B 6.22) SA 02H2056 ICS Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, ANSI (B 6.22) SA 02H205 piloty 2 ) 8 22 Do lutowania, DIN (2856) SD 02H20 25 Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H204 ) Z jedną zaślepką (A). 2 ) Z dwiema zaślepkami (A) i jednym korkiem uszczelniającym (B).

28 0 Zamawianie ICS - Zawór główny sterowany pilotami Zamówienie zmontowanego fabrycznie zaworu (korpus zaworu i pokrywa górna / element wykonawczy) (ciąg dalszy) [cale] [mm] Oznaczenie przyłącza 4 20 Do spawania, EN 0220 D 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H206 pilot 25 Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, ANSI (B 6.22) SA 02H2066 ICS Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H2 piloty 2 ) 25 Do spawania, EN 0220 D 02H20 25 Do spawania, ANSI (B 6.0) A 02H2 25 Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H020 pilot 4 2 Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H022 ICS Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H00 piloty 2 ) 4 2 Do spawania, ANSI (B 6.0) A 02H0 4 2 Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H402 pilot 2 40 Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, ANSI (B 6.22) SA 02H4024 ICS Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H40 piloty 2 ) 2 40 Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H5020 pilot 2 50 Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H5022 ICS Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H500 piloty 2 ) 2 50 Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H602 pilot Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, ANSI (B 6.22) SA 02H6025 ICS 65 6 Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H60 piloty 2 ) Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, ANSI (B 6.22) SA 02H605 6 Do lutowania, DIN (2856) SD 02H604 ICS 80 pilot 80 Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H802 piloty 2 ) 80 Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Do spawania, EN 0220 D 02H20 ICS 00 ) piloty 4 00 Do spawania, ANSI (B 6.0) A 02H Do spawania, ANSI (B 6.0) A 2 ) 02H Do spawania, EN 0220 D 02H40 ICS 25 ) piloty 5 25 Do spawania, ANSI (B 6.0) A 02H Do spawania, ANSI (B 6.0) A 2 ) 02H Do spawania, EN 0220 D 02H60 ICS 50 ) piloty 6 50 Do spawania, ANSI (B 6.0) A 02H Do spawania, ANSI (B 6.0) A 2 ) 02H62 ) Z jedną zaślepką (A) 2 ) Z dwiema zaślepkami (A) i jednym korkiem uszczelniającym (B) Katalog skrócony 9 20

29 Zamawianie Zamówienie z programu części (korpus zaworu + element wykonawczy + pokrywa górna) Przykład: Korpus zaworu 25 D ( cal) 02H = Element wykonawczy ICS H220 Pokrywa górna, piloty 02H2 Korpus zaworu ICS 25 / ICV 25 ICV 25 [cale] Element wykonawczy ICS 25 Korpus zaworu ICS 2 / ICV 2 ICV 2 [mm] Oznaczenie przyłącza 4 20 Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Wewnętrzny gwint rurowy (ANSI / ASME B,20,) FPT 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H22 25 Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H22 25 Mufa do spawania, ANSI (B 6.) SOC 02H Wewnętrzny gwint rurowy (ANSI / ASME B,20,) FPT 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H25 Wartość CV [gal/min] [cale] Wartość KV [m³/h] [mm] Oznaczenie przyłącza ICS 25 5,0,500 02H220 ) ICS ,00,00 02H2202 ) ICS ,0,500 02H220 ) ICS 25 20,00 6,000 02H2204 ) ICS 25 25,90 2,000 02H2200 ) Pokrywa górna ICS 25 ICS 25 Element wykonawczy ICS 2 pilot 02H22 2 ) piloty 02H2 ) 4 2 Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H2 4 2 Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H28 N. ICS 2 02H200 ) Pokrywa górna ICS 2 ICS 2 ) Z uszczelką i o-ringami. 2 ) Ze śrubami. ) Ze śrubami i jedną zaślepką. N. pilot 02H2 2 ) piloty 02H ) 40 Katalog skrócony

30 0 Zamawianie Zamówienie z programu części (korpus zaworu + element wykonawczy + pokrywa górna) (ciąg dalszy) Korpus zaworu ICS 40 / ICV 40 ICV 40 [cale] Element wykonawczy ICS 40 Korpus zaworu ICS 50 / ICV 50 ICV 50 [mm] Oznaczenie przyłącza Katalog skrócony 2 40 Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, ANSI (B 6.22) SA 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H42 N. ICS 40 02H4200 ) Pokrywa górna ICS 40 ICS 40 [cale] Element wykonawczy ICS 50 [mm] Oznaczenie przyłącza 2 50 Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H525 N. ICS 50 02H5200 ) Pokrywa górna ICS 50 ICS 50 Korpus zaworu ICS / ICV ICV [cale] Element wykonawczy ICS [mm] Oznaczenie przyłącza N. pilot 02H42 2 ) piloty 02H4 ) N. pilot 02H52 2 ) piloty 02H5 ) Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H Mufa do spawania, ANSI (B 6.) SOC 02H Do spawania, JIS (BS 602) J 02H Do lutowania, ANSI (B 6.22) SA 02H625 6 Do lutowania, DIN (2856) SD 02H Do spawania, EN 0220 D 02H Do spawania, ANSI (B 6.0) A 02H62 N. ICS 65 02H6200 ) ICS 80 02H8200 ) Pokrywa górna ICS ICS N. Pilot 02H62 2 ) Pilots 02H6 ) ) Z uszczelką i o-ringami. 2 ) Ze śrubami. ) Ze śrubami i jedną zaślepką. Uwaga: Wymianę starego zaworu PM na nowe rozwiązanie ICV (ICS, ICM lub ICLX) można przeprowadzić wykorzystując kołnierzowy korpus zaworu ICV PM. Kołnierzowy korpus zaworu ICV PM zaprojektowany do pracy przy maks. ciśnieniu roboczym 28 bar g / 406 psig dzięki czemu zawory te są odpowiednim dostępnym na rynku zamiennikiem zaworów PM. Aby zamówić; proszę zapoznać się z dokumentacją części zamiennych dotyczącej zaworów PM

31 Przykładowe zastosowania ICS Istnieje wiele możliwych kombinacji zaworow pilotowych; poniżej zamieszczono przegląd najważniejszych możliwych funkcji. Przykład nr Wykaz elementów Regulacja stałego ciśnienia -0,66 bar g (9,5 cala Hg 02 psig) ICS z pilotem CVP (LP) Przykład nr 2 Wykaz elementów Regulacja różnicy ciśnień 0 bar g / 0 02 psig ICS z pilotem CVPP (LP) Przykład nr Wykaz elementów Regulacja dwustanowa otwórz / zamknij (zawór elektromagnetyczny) ICS z pilotem EVM cewka Przykład nr 9 Wykaz elementów Elektroniczna regulacja temperatury medium - 8 bar g (0 cali Hg 6 psig) ICS z pilotem CVQ Przykład nr Wykaz elementów Regulacja stałego ciśnienia w połączeniu z wymuszonym zamknięciem -0,66 bar g (9,5 cala Hg 02 psig) ICS z pilotami zaślepka CVP (LP) EVM cewka Przykład nr 2 Regulacja stałego ciśnienia połączona z wymuszonym pełnym otwarciem -0,66 bar g (9,5 cala Hg 02 psig) Wykaz elementów ICS z pilotami zaślepka CVP (LP) EVM Przykład nr 4 Wykaz elementów Regulacja stałego ciśnienia z możliwością wyboru jednego z dwóch ciśnień parowania -0,66 bar g (9,5 cala Hg 02 psig) ICS z pilotami 2 CVP (LP) EVM cewka 42 Katalog skrócony

32 0 Przykładowe zastosowania ICS (ciąg dalszy) Przykład nr 5 Regulacja stałego ciśnienia w połączeniu z elektrycznie wymuszonym pełnym otwarciem przez zewnętrzne ciśnienie sterujące -0,66 bar g (9,5 cala Hg 02 psig) Wykaz elementów ICS z pilotami przyłącze zewnętrzne ciśnienia sterującego CVP (LP) EVM cewka Przykład nr 5 Regulacja stałego ciśnienia z możliwością wyboru jednego z dwóch nastawionych ciśnień -0,66 28 bar g (9,5 cala Hg 406 psig) Wykaz elementów ICS z pilotami 2 CVP (HP) EVM cewka Przykład nr 8 Regulacja różnicy ciśnień w połączeniu z elektrycznie wymuszonym pełnym otwarciem i zamknięciem bar g / 0 9 psig Przykład nr 22 Regulacja ciśnienia ssania (ograniczenie maksymalnego ciśnienia ssania) przy małym spadku ciśnienia na zaworze -0,45 bar g (, cala Hg 02 psig) Przykład nr 28 Elektroniczna regulacja temperatury medium i elektrycznie wymuszone zamknięcie połączone z regulacją stałego ciśnienia - 8 bar g (0 cali Hg 6 psig) Wykaz elementów ICS z pilotami CVPP (HP) 2 EVM 2 cewka Wykaz elementów ICS z pilotami zaślepka złączka do zewnętrznego ciśnienia sterującego CVC Wykaz elementów ICS z pilotami CVQ CVP (LP) EVM cewka Zawór ICS jest w pełni otwarty kiedy zawór pilotowy P jest w pełni otwarty, niezależnie od stopnia otwarcia zaworów pilotowych SI i SII. Zawór ICS jest w pełni zamknięty, kiedy zawór pilotowy P jest w pełni zamknięty i co najmniej jeden z zaworów SI i SII w tym samym czasie także jest w pełni zamknięty. Tabelę zależności stanów zworów SI, SII i P pokazano poniżej. Gniazdo zaworu pilotowego SI SII P Zawór ICS Otwarty Otwarty Zamknięty Otwarty Otwarty Otwarty Otwarty Otwarty Otwarty Zamknięty Zamknięty Zamknięty Otwarty Zamknięty Otwarty Otwarty Zamknięty Otwarty Zamknięty Zamknięty Zamknięty Otwarty Otwarty Otwarty Zamknięty Zamknięty Zamknięty Zamknięty Zamknięty Zamknięty Otwarty Otwarty Zaślepka A + B Zaślepka A 9 Katalog skrócony 4 20

33 CVH / CVP / CVQ / EVM - Zawory pilotowe do zaworów głównych Mogą być stosowane do wszystkich nie palnych czynników chłodniczych włączając R i obojętnych gazów/cieczy w zależności od rodzajów materiałów uszczelnienia. Zawory pilotowe mogą być wkręcone bezpośrednio do zaworów głównych, co pozwala uniknąć zbędnego spawania lub lutowania na zewnętrznych liniach sterujących. Zawory pilotowe mogą być wkręcone, zamontowane bezpośrednio na zaworach głównych ICS lub PM lub zamontowane na korpusach CVH, na zewnętrznych liniach sterujących. Kilka zaworów pilotowych może być podłączone szeregowo i równolegle do jednego zaworu głównego, co pozwala na uzyskanie różnych funkcji przez ten sam zawór główny. Charakterystyka CVH / CVP / CVQ / EVM CVQ CVPP (LP) CVP (XP) CVPP (HP) CVP (LP) CVC (LP) CVC (XP) CVH EVM N C EVM N O Fakty Seria zaworów pilotowych składa się z następujących zaworów: Zawór pilotowy stałego ciśnienia, typ CVP (LP) i CVP (HP) Zawór pilotowy stałej różnicy ciśnień, typ CVP (LP) i CVP (HP) Zawór pilotowy wysokiego ciśnienia, typ CVP (XP) i CVC (XP), dedykowanym do odtajania gorącym gazem w układach CO2 Zawór pilotowy z przyłączem ciśnienia sterującego typu CVC Sterowany elektronicznie zawór pilotowy stałego ciśnienia, typ CVQ (zależny od ciśnienia) Elektromagnetyczny zawór pilotowy, typ EVM (NC) Elektromagnetyczny zawór pilotowy, typ EVM (NO) Korpus zaworu CVH do montażu zaworów pilotowych na przewodach zewnętrznych Odpowiednie do wszystkich niepalnych czynników chłodniczych, w tym R oraz obojętnych gazów / cieczy, w zależności od rodzaju materiału uszczelniającego Zawory pilotowe mogą być wkręcone bezpośrednio w zaworze głównym, unikając w ten sposób spawania, lutowania na zewnętrznych liniach sterujących Zawory pilotowe mogą być wkręcone, montowane bezpośrednio na zaworach głównych ICS lub PM lub zamontowane na korpusach CVH, na zewnętrznych liniach sterujących Wszystkie zawory pilotowe mogą być zastosowane do wszystkich wielkości zaworów głównych Bardzo dokładna regulacja ciśnienia i temperatury Kilka zaworów pilotowych może być podłączone szeregowo i równolegle do jednego zaworu głównego, co pozwala na realizację różnych funkcji przez ten sam zawór główny ICS 44 Katalog skrócony
