2-stopniowy zawór elektromagnetyczny Typ ICLX

Transkrypt

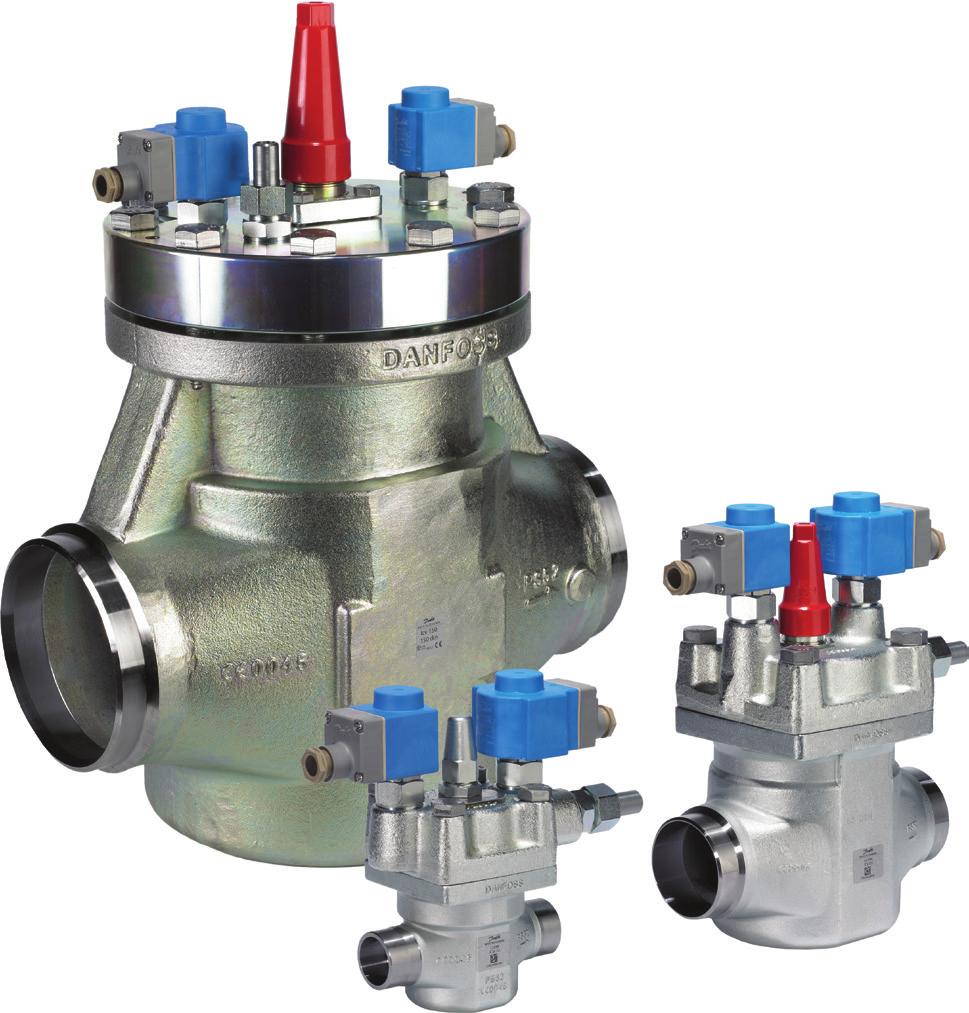

1 Karta katalogowa 2-stopniowy zawór elektromagnetyczny ICLX stopniowe zawory elektromagnetyczne ICLX należą do serii ICV. Zawory ICLX wykorzystuje się w rurociągach ssawnych do otwierania przy wysokiej różnicy ciśnień, np. po odtajaniu gorącym gazem w dużych przemysłowych instalacjach chłodniczych w których stosuje się amoniak, czynniki fluorowcopochodne lub dwutlenek węgla. Fabrycznie zawory ICLX są wykonane tak, aby otwierały się dwustopniowo. Prosta modyfikacja sposobu otwierania zaworu z dwustopniowego na jednostopniowy i odwrotnie. Praca dwustopniowa: Po podaniu napięcia na cewki elektromagnetycznych zaworów pilotowych, zawór otwiera się na 10% przepustowości. Drugi stopień otwiera się automatycznie, gdy różnica ciśnień spada do około 1,25 bara. Zawór typu ICLX składa się z pięciu głównych elementów: korpusu zaworu wielofunkcyjnego, górnej pokrywy, modułu roboczego i dwóch elektromagnetycznych zaworów pilotowych. W zaworach ICLX górna pokrywa i moduł roboczy są fabrycznie zmontowane. Charakterystyka Zawory zaprojektowane do pracy w przemysłowych instalacjach chłodniczych. Maksymalne ciśnienie pracy 52 bar. Przeznaczone do stosowania z wszystkimi niepalnymi czynnikami chłodniczymi łącznie z R717 i R744 (CO 2) i wszystkimi gazami/cieczami niepowodującymi korozji. Mogą być używane w instalacjach chemicznych i petrochemicznych. Przyłącza umożliwiające wspawanie korpusu bezpośrednio w rurociąg. Dostępne z przyłączami do: spawania czołowego, mufa do spawania lub lutowania. Korpus ze stali odpornej na niskie temperatury. Lekka i zwarta konstrukcja. Wymagany jest tylko jeden sygnał do obydwu elektromagnetycznych zaworów pilotowych. Górna pokrywa zaworu ICLX może być ustawiona w dowolnym, możliwym kierunku bez wpływu na działanie zaworów pilotowych. Są szczególnie zalecane w instalacjach, w których wymagany jest niski spadek ciśnienia. Stabilizuje warunki robocze i eliminuje pulsację ciśnienia przy otwieraniu po odtajaniu. Zapewnia bezpieczeństwo przeciw uderzeniom ciśnienia, gdyż zawór może się w pełni otworzyć tylko gdy Δp < 1,25 bara / 18 psig. Gniazdo zaworu jest odporne na kawitację. Istnieje możliwość otwarcia ręcznego. Gniazdo PTFE zapewnia doskonałą szczelność zaworu. Konstrukcja ułatwiająca obsługę serwisową. Certyfikaty: DNV, CRN, BV, EAC itp. W celu uzyskania aktualnej listy certyfikatów należy skontaktować się z lokalnym przedstawicielem firmy Danfoss. Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H7782 1

2 Spis treści strona Charakterystyka...1 Koncepcja zaworów ICLX...3 Konstrukcja....3 Dopuszczenia...3 Dane techniczne....4 Konstrukcja i działanie...5 Dobór zaworu ICLX...8 Wydajność nominalna...8 Zamawianie: ICLX ICLX ICLX ICLX ICLX ICLX ICLX Akcesoria Wymiary i waga Przyłącza Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H7782 2

3 Dopuszczenia Zawory ICV zostały zaprojektowane zgodnie ze światowymi wymogami do elementów instalacji chłodniczych. Zawory ICLx zostały wykonane zgodnie z europejskimi normami określonymi w dyrektywie ciśnieniowej (PED) i są oznaczone znakiem CE. W celu uzyskania informacji dotyczących określonych dopuszczeń prosimy o kontakt z Danfoss. Zawory ICLX Średnica nominalna DN 25 (1 cal) DN (1 1 /4 2 ½ cala) DN (3 6 cali) Klasyfikacja Płyny grupa I Kategoria Artykuł 3, paragraf 3 II III Koncepcja zaworów ICLX Modułowa konstrukcja zaworów ICLX została zaprojektowana w oparciu o korpus grupy ICV tak, aby zapewniała jak największą różnorodność połączeń spawanych do rurociągu. Korpusy zaworów Dostępnych jest siedem wielkości korpusów. ICV mogą występować w kilku rodzajach przyłączy nominalnych i nadwymiarowych. Korpusy zaworów ICV występują w nominalnej wersji przyłącza spawane DIN lub ANSI. Połączenia spawane znacząco minimalizują ryzyko wycieku. ICV 32 ICV 40 ICV 50 ICV 65 ICV 100 ICV 125 ICV 150 D A SOC SD SA Spawane doczołowo DIN Spawane doczołowo ANSI Mufa do spawania ANSI Lutowane DIN Lutowane ANSI Konstrukcja Przyłącza Zawory ICLX są dostępne z szerokim zakresem przyłączy: D: Spawane doczołowo, EN A: Spawane doczołowo, ANSI (B 36.10) SOC: Mufa do spawania, ANSI (B 16.11) SD: Połączenie lutowane, EN SA: Połączenie lutowane, ANSI (B 16.22) Zawory ICLX są dopuszczone do stosowania na podstawie normy europejskiej określonej w dyrektywie ciśnieniowej (PED) i oznaczone znakiem CE. Więcej informacji w instrukcji montażu. Materiał korpusu i górnej pokrywy Stal odporna na niskie temperatury Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H7782 3

4 Dane techniczne Czynniki chłodnicze Przeznaczone do stosowania z wszystkimi niepalnymi czynnikami chłodniczymi łącznie z R717 i R744 (CO 2) i gazami/cieczami niepowodującymi korozji. Zakres temperatur pracy: Czynnik: C / F. Ciśnienie Maksymalne ciśnienie robocze zaworów wynosi 52 bar g / 754 psi g Zabezpieczenie powierzchniowe Zewnętrzna powierzchnia zaworów ICLX jest pokryta powłoką chromowo-cynkową, co stanowi dobre zabezpieczenie antykorozyjne. Maks. różnicowe ciśnienie otwarcia (MOPD): ICLX barów / 305 psi przy ciśnieniu sterującym wyższym o 1,5 bara / 22 psi od ciśnienia na wlocie zaworu. ICLX barów / 580 psi przy ciśnieniu sterującym wyższym o 2 bary / 30 psi od ciśnienia na wlocie zaworu. Wymagania względem cewek: Obie cewki muszą posiadać stopień ochrony IP67. EVM NC: 10W AC (lub więcej) dla MOPD do 21 barów EVM NC: 20W AC dla MOPD barów EVM NO: 10W AC (lub więcej) ICLX 32 ICLX 40 ICLX 50 ICLX 65 ICLX 100 ICLX 125 ICLX 150 k v (m 3 /h) C v (USgal/min) 25,5 33,6 54, Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H7782 4

5 P2 2 EVM NO 1 EVM NC 2 EVM NO 1 EVM NC P2 P1 P1 Danfoss M27H0257_1 Danfoss M27H0258_1 ICLX ICLX Konstrukcja i działanie Zawory ICLX pełnią funkcję elektromagnetycznych zaworów odcinających w przewodach ssawnych, sterowanych zewnętrznym ciśnieniem. Zawór jest sterowany zewnętrznym ciśnieniem z instalacji chłodniczej. Oznacza to, że do pełnego otwarcia nie wymagana jest różnica ciśnień przed i za zaworem (Δp ). Niska wartość Δp jest jego główną cechą i powoduje to, że zawór ICLX idealnie nadaje się do zastosowań gdzie wymagana jest minimalizacja spadków ciśnień. Pomimo że wartość Δp jest utrzymywana na niskim poziomie, należy ją wziąć pod uwagę podczas doboru wielkości zaworu. Informacje na temat wpływu zaworów podano w części "Dobór zaworu ICLX". Zawór główny jest wyposażony w dwa elektromagnetyczne zawory pilotowe, i w złączkę do podłączenia zewnętrznego ciśnienia sterującego. Przewód zewnętrznego ciśnienia sterującego musi być podłączony do instalacji chłodniczej gdzie ciśnienie (p2), jest co najmniej o 1,5 bara (20 psi) wyższe od ciśnienia na wlocie zaworu (p1). Różnica pomiędzy zewnętrznym ciśnieniem sterującym a ciśnieniem na wlocie zaworu określa maksymalną różnicę ciśnień otwarcia (MOPD) zaworu ICLX. Zawór ICLX pozostaje otwarty, gdy do cewek znajdujących się na elektromagnetycznych zaworach pilotowych EVM (1) i (2). jest doprowadzane zasilanie elektryczne. Zawór ICLX zamyka się i pozostaje zamknięty, gdy cewki na elektromagnetycznych zaworach pilotowych EVM (1) (2) nie są zasilane. Elektromagnetyczny zawór pilotowy (1) otwiera dopływ zewnętrznego ciśnienia sterującego (p 2) do dolnej części tłoka serwomechanizmu, a tym samym otwiera pierwszy stopień zaworu wynoszący około 10% przepustowości. W tym samym czasie następuje ściśnięcie sprężyny pomocniczej. To częściowe otwarcie rozpoczyna wyrównywanie ciśnienia wlotowego (p 1) i wylotowego. Gdy róznica ciśnień przed i za zaworem spadnie do około 1,25 bara / 18 psig, siła sprężyny pomocniczej staje się wystarczająco duża do otwarcia drugiego stopnia i zawór osiąga pełną przepustowość. W ten sposób można uniknąć dużych pulsacji ciśnienia za zaworem, które występowałyby przy jednostopniowym otwieraniu zaworu na pełną wydajność. Zaworów ICLX nie wolno stosować w instalacjach chłodniczych w miejscach, w których spadek ciśnienia na zaworze głównym może przekroczyć w pozycji otwartej 1 bar / 15 psig. W tym przypadku nastąpi zamkniecie drugiego stopnia zaworu. Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H7782 5

6 Konstrukcja i działanie (ciąg dalszy) Zasada dwustopniowego otwierania Ciśnienie sterujące Ciśnienie na wlocie Danfoss M27H0231_1 Zamknięty Upust Otwarty Ciśnienie na wylocie Krok 1. Krok Czas Uwaga ważna dla zaworów ICLX: Zawór ICLX jest utrzymywany w pozycji otwartej przez ciśnienie gorącego gazu. Gorący gaz skrapla się w zimnym zaworze, co powoduje zbieranie się cieczy pod tłokiem serwomechanizmu. Gdy zawory pilotowe zmieniają stan w celu zamknięcia zaworu ICLX, ciśnienie pod tłokiem serwomechanizmu wyrównuje się z ciśnieniem za zaworem przez zawór pilotowy (2). Wyrównywanie ciśnień wymaga czasu, ponieważ w zaworze znajduje się skroplony płyn. Dokładny czas wymagany od zmiany położenia zaworów pilotowych do pełnego zamknięcia zaworu ICLX zależy od temperatury, ciśnienia, czynnika chłodniczego i wielkości zaworu. Z tego względu nie można podać dokładnego czasu zamknięcia zaworów, ale ogólnie rzecz ujmując, niższe temperatury powodują, że czasy zamykania są dłuższe. zaworze, powstający na skutek przepływu czynika wyniesie p > 1,5 bara. Końcowym rezultatem mogłoby być poważne uszkodzenie zaworu. Za punkt wyjścia przyjmuje się czas zamykania wynoszący 2 minuty. Optymalny czas zamykania dla każdego systemu musi zostać określony przy pierwszym uruchomieniu instalacji w planowanych warunkach eksploatacyjnych. Zalecane jest sprawdzenie, czy czas zamykania musi zostać zmieniony w przypadku zmiany warunków (ciśnienia ssania, temp. otoczenia itp.). Ponadto czas zamykania należy sprawdzać podczas serwisowania zaworu. Po dobraniu optymalnego czasu zamykania zaleca się dodanie marginesu bezpieczeństwa wynoszącego 30 sekund do optymalnego czas zamykania. Bardzo ważne jest, aby wziąć pod uwagę czasy zamykania zaworów, przy przeprowadzaniu odtajania parowników gorącym gazem. Muszą być podjęte kroki, zapewniające, że zawór doprowadzający gorący gaz do chłodnicy nie będzie otwarty przed całkowitym zamknięciem zaworu ICLX w przewodzie ssawnym. Jeśli zawór doprowadzający gorący gaz zostanie otwarty przed zamknięciem zaworu ICLX w przewodzie ssawnym, nastąpi strata znacznej ilości energii i mogą powstać niebezpieczne sytuacje wynikające z uderzeń hydraulicznych. W zaworach ICLX drugi stopień, otwierany jest siłą spręzyny, i może nastąpić jego zamknięcie jeżeli spadek ciśnienia na Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H7782 6

7 Specyfikacja materiałowa Danfoss M27H0260_ Danfoss M27H0259_ ICLX ICLX Nr Część Materiał EN ASTM 1 Korpus zaworu Stal odporna na niskie temperatury G20Mn5QT, EN LCC, A352 2 Górna pokrywa ICLX 32 65: Stal odporna na niskie temperatury ICLX : Stal odporna na niskie temperatury 3 Tłok główny 2 stopień Stal 4 Tłok pomocniczy 1 stopień Stal 5 Uszczelnienie grzybka 2 stopień PTFE (politetrafluoroetylen) 6 Uszczelnienie grzybka 1 stopień PTFE (politetrafluoroetylen) 7 Uszczelka Włóknina, bez azbestu 8 Wrzeciono, mechanizm ręcznego otwierania 9 Dławnica Stal 10 Korpus elementu roboczego Stal Stal nierdzewna 11 Sprężyna, główna Stal nierdzewna 12 Sprężyna, pomocnicza Stal nierdzewna 13 O-ring Chloropren (neopren) 14 O-ring Chloropren (neopren) 15 O-ring Tylko ICLX Chloropren (neopren) 16 O-ring Chloropren (neopren) 17 O-ring Chloropren (neopren) 18 O-ring Chloropren (neopren) 19 O-ring Chloropren (neopren) 20 Uszczelnienie PTFE (politetrafluoroetylen) 21 Uszczelnienie PTFE (politetrafluoroetylen) P285QH, EN P275NL2, EN LF2, A Śruba Stal nierdzewna A2-70 EN A2-70, B Zawór pilotowy EVM NC 24 Zawór pilotowy EVM NO 25 Przyłacze ciśnienia sterującego Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H7782 7

8 Dobór zaworu ICLX Rurociąg ssawny par mokrych Usytuowanie zaworu w układzie (kolor szary) Rurociąg odszraniający gorącego gazu Rurociąg ssawny par mokrych Rurociąg ssawny par suchych ICLX Rurociąg wysokociśnieniowy Rurociąg cieczowy bez zmiany fazy Rurociąg cieczowy z lub bez zmiany fazy Wydajność nominalna Układ SI Przykład obliczeniowy (wydajności dla R 717): Dla następujących warunków: T e = -20 C Q 0 = 100 kw Krotność cyrkulacji = 3 Maks. P = 0,1 bara Wydajności w tabeli są podane dla warunków nominalnych (spadek ciśnienia P = 0,05 bara, krotność cyrkulacji = 4). Rzeczywista wydajność musi zatem zostać skorygowana do warunków nominalnych przez pomnożenie o współczynniki korygujące. Rurociąg ssawny par mokrych dla P = 0,1 bara, f P = 0,71 dla krotności cyrkulacji, f circ = 0,9 Q n = Q 0 f P f circ = 100 x 0,71 x 0,9 = 63,9 kw. Z tabeli wydajności wybrano zawór ICLX 50 o wydajności nominalnej Q n = 84 kw. Układ US Przykład obliczeniowy (wydajności dla R 717): Dla następujących warunków: T e = -20 F Q 0 = 10 TR Krotność cyrkulacji = 3 Maks. P = 1,25 psi Wydajności w tabeli są podane dla warunków nominalnych (spadek ciśnienia P = 0,75 psi, krotność cyrkulacji = 4). Rzeczywista wydajność musi zatem zostać skorygowana do warunków znamionowych przez pomnożenie o współczynniki korygujące. dla P = 1,25 psi, f P = 0,77 dla krotności cyrkulacji, f circ = 0,9 Q n = Q 0 f P f circ = 10 0,77 0,9 = 6,9 TR Z tabeli wydajności wybrano zawór ICLX 32 o wydajności nominalnej Q n = 9,4 TR. Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H7782 8

9 Wydajność nominalna Układ SI Tabela wydajności przy warunkach nominalnych, Q N [kw], krotność cyrkulacji = 4, P = 0,05 bara R 717 k v m 3 /godz. Rurociąg ssawny par mokrych -50 C -40 C -30 C -20 C -10 C 0 C 10 C 20 C ICLX ICLX ICLX ICLX ICLX ICLX ICLX dla P (f P) P (bar) 0,01 2,24 0,03 1,29 0,05 1 0,08 0,79 0,10 0,71 0,14 0,60 Wsp. uwzględniający krotność cyrkulacji (f circ) Krotność cyrkulacji 2 0,77 3 0, ,13 8 1, ,25 Układ US Tabela wydajności przy warunkach nominalnych, Q N [TR, tony chłodnicze], krotność cyrkulacji = 4, P = 0,75 psi R 717 C v USgal/min -60 F* -40 F -20 F 0 F 20 F 40 F 60 F 80 F ICLX ,5 7,4 9, ICLX ,3 9, ICLX ICLX ICLX ICLX ICLX * 2 F poniżej min. temperatury roboczej. dla P (f P) P (psi) 0,15 2,24 0,45 1,29 0,75 1 1,25 0,77 1,75 0,65 2,25 0,58 Wsp. uwzględniający krotności cyrkulacji (f circ) Krotność cyrkulacji 2 0,77 3 0, ,13 8 1, ,25 Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H7782 9

10 Wydajność nominalna Układ SI Tabela wydajności przy warunkach nominalnych, Q N [kw], krotność cyrkulacji = 4, P = 0,05 bara R 744 k v m 3 /godz. Rurociąg ssawny par mokrych -50 C -40 C -30 C -20 C -10 C 0 C 10 C ICLX ICLX ICLX ICLX ICLX ICLX ICLX dla P (f P) P (bar) 0,01 2,24 0,03 1,29 0,05 1 0,08 0,79 0,10 0,71 0,14 0,60 Wsp. uwzględniający krotność cyrkulacji (f circ) Krotność cyrkulacji 2 0,77 3 0, ,13 8 1, ,25 Układ US Tabela wydajności przy warunkach nominalnych, Q N [TR, tony chłodnicze], krotność cyrkulacji = 4, P = 0,75 psi R 744 C v USgal/min -60 F* -40 F -20 F 0 F 20 F 40 F 60 F ICLX ,4 10,9 12, ICLX ,4 14, ICLX ICLX ICLX ICLX ICLX * 2 F poniżej min. temperatury roboczej. dla P (f P) P (psi) 0,15 2,24 0,45 1,29 0,75 1 1,25 0,77 1,75 0,65 2,25 0,58 Wsp. uwzględniający krotność cyrkulacji (f circ) Krotność cyrkulacji 2 0,77 3 0, ,13 8 1, ,25 Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H

11 Wydajność nominalna Układ SI Tabela wydajności dla warunków nominalnych, Q N [kw], krotność cyrkulacji = 4, P = 0,05 bara R134a k v m 3 /godz. Rurociąg ssawny par mokrych -40 C -30 C -20 C -10 C 0 C 10 C 20 C ICLX ICLX ICLX ICLX ICLX ICLX ICLX dla P (f P) P (bar) 0,01 2,24 0,03 1,29 0,05 1 0,08 0,79 0,10 0,71 0,14 0,60 Wsp. korygujacy uwzględniający krotności cyrkulacji (f circ) Krotność cyrkulacji poprawkowy 2 0,77 3 0, ,13 8 1, ,25 Układ US Tabela wydajności przy warunkach nominalnych, Q N [TR, tony chłodnicze], krotność cyrkulacji = 4, P = 0,75 psi R134a C v USgal/min -40 F -20 F 0 F 20 F 40 F 60 F 80 F ICLX ,5 3, ICLX , ICLX ICLX ICLX ICLX ICLX * 2 F poniżej min. temperatury roboczej. dla P (f P) P (psi) 0,15 2,24 0,45 1,29 0,75 1 1,25 0,77 1,75 0,65 2,25 0,58 Wsp. korygujacy uwzględniający krotności cyrkulacji (f circ) Krotność cyrkulacji 2 0,77 3 0, ,13 8 1, ,25 Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H

12 Wydajność nominalna Układ SI Tabela wydajności przy warunkach nominalnych, Q N [kw], krotność cyrkulacji = 4, P = 0,05 bara R 404A k v m 3 /godz. Rurociąg ssawny par mokrych -50 C -40 C -30 C -20 C -10 C 0 C 10 C 20 C ICLX ICLX ICLX ICLX ICLX ICLX ICLX dla P (f P) P (bar) 0,01 2,24 0,03 1,29 0,05 1 0,08 0,79 0,10 0,71 0,14 0,60 Wsp. uwzględniający krotność cyrkulacji (f circ) Krotność cyrkulacji 2 0,77 3 0, ,13 8 1, ,25 Układ US Wydajności w tabeli są podane dla warunków nominalnych, Q N [TR, tony chłodnicze], krotność cyrkulacji = 4, P = 0,75 psi R 404A dla P (f P) P (psi) C v USgal/min 0,15 2,24 0,45 1,29 0,75 1 1,25 0,77 1,75 0,65 2,25 0,58-60 F* -40 F -20 F 0 F 20 F 40 F 60 F 80 F ICLX ,8 3,5 4, ICLX ,7 4, ICLX ICLX ICLX ICLX ICLX * 2 F poniżej min. temperatury roboczej. Wsp. uwzględniający krotność cyrkulacji (f circ) Krotność cyrkulacji 2 0,77 3 0, ,13 8 1, ,25 Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H

13 Dobór zaworu ICLX Rurociąg ssawny par suchych Usytuowanie zaworu w układzie (kolor szary) Rurociąg upustowy i odszraniający gorącego gazu Rurociąg ssawny par mokrych Rurociąg ssawny par suchych ICLX Rurociąg tłoczny Rurociąg cieczowy bez zmiany fazy Rurociąg cieczowy z lub bez zmiany fazy Wydajność nominalna Układ SI Przykład obliczeniowy (wydajności dla R 717): Dla następujących warunków: T e = -20 C Q 0 = 100 kw T liq = 10 C Maks. P = 0,1 bara Wydajności w tabeli podane są dla warunków nominalnych (spadek ciśnienia P = 0,05 bara, T liq = 30 C). Rzeczywista wydajność musi zatem zostać skorygowana do warunków znamionowych przez pomnożenie o współczynniki korygujące. Rurociąg ssawny par suchych dla P = 0,1 bara, f P = 0,71 dla temperatury cieczy, f Tliq = 0,92 dla przegrzania (T s) = 1,0 Q n = Q 0 f P f Tliq f Ts = 100 0,71 0,92 1,0 = 65,3 kw Z tabeli wydajności wybrano zawór ICLX 40 o wydajności nominalnej Q n = 79 kw. Układ US Przykład obliczeniowy (wydajności dla R 717): Dla następujących warunków: T e = 0 F Q 0 = 30 TR T liq = 50 F Maks. P = 1,25 psi Wydajności w tabeli podane są dla następujących warunków znamionowych (spadek ciśnienia P = 0,75 psi, T liq = 90 F). Rzeczywista wydajność musi zatem zostać skorygowana do warunków znamionowych przez pomnożenie o współczynniki korygujące. dla P = 1,25 psi, f P = 0,77 dla temperatury cieczy, f Tliq = 0,92 dla przegrzania (T s) = 1,0 Q n = Q 0 f P f Tliq f Ts = 30 0,77 0,92 1,0 = 21,25 TR Z tabeli wydajności wybrano zawór ICLX 40 o wydajnosci nominalnej Q n = 24 TR. Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H

14 Wydajność nominalna Układ SI Tabela wydajności przy warunkach nominalnych, Q N [kw], T liq = 30 C, P = 0,05 bara Przegrzanie = 8K R 717 k v m 3 /godz. Rurociąg ssawny par suchych -50 C -40 C -30 C -20 C -10 C 0 C 10 C 20 C ICLX ICLX ICLX ICLX ICLX ICLX ICLX dla P (f P) P (bar) 0,01 2,24 0,03 1,29 0,05 1 0,08 0,79 0,10 0,71 0,14 0,60 dla temperatury cieczy (T liq) Temperatura cieczy ( C) -20 0, ,86 0 0, , , , ,09 Układ US Tabela wydajności przy warunkach nominalnych, Q N [TR, tony chłodnicze], T liq = 90 F, P = 0,75 psi Przegrzanie = 12 F R 717 C v USgal/min -60 F* -40 F -20 F 0 F 20 F 40 F 60 F 80 F ICLX ,8 10,6 14, ICLX ,3 14, ICLX ICLX ICLX ICLX ICLX * 2 F poniżej min. temperatury roboczej. dla P (f P) P (psi) 0,15 2,24 0,45 1,29 0,75 1 1,25 0,77 1,75 0,65 2,25 0,58 dla temperatury cieczy (T liq) Temperatura cieczy ( F) -10 F 0,82 10 F 0,85 30 F 0,88 50 F 0,92 70 F 0,96 90 F F 1, F 1,09 Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H

15 Wydajność nominalna Układ SI Tabela wydajności przy warunkach nominalnych, Q N [kw], T liq = 10 C, P = 0,05 bara Przegrzanie = 8K R 744 k v m 3 /godz. Rurociąg ssawny par suchych -50 C -40 C -30 C -20 C -10 C 0 C 10 C ICLX ICLX ICLX ICLX ICLX ICLX ICLX dla P (f P) P (bar) 0,01 2,24 0,03 1,29 0,05 1 0,08 0,79 0,1 0,71 0,14 0,6 dla temperatury cieczy (T liq) Temperatura cieczy ( C) -20 0, ,81 0 0, ,08 Układ US Tabela wydajności przy warunkach nominalnych, Q N [TR, tony chłodnicze], T liq = 50 F, P = 0,75 psi Przegrzanie = 12 F R 744 C v USgal/min -60 F* -40 F -20 F 0 F 20 F 40 F 60 F ICLX ,6 13,4 16, ICLX ,9 17, ICLX ICLX ICLX ICLX ICLX * 2 F poniżej min. temperatury roboczej. dla P (f P) P (psi) 0,15 2,24 0,45 1,29 0,75 1 1,25 0,77 1,75 0,65 2,25 0,58 dla temperatury cieczy (T liq) Temperatura cieczy ( F) -10 F 0,73 10 F 0,80 30 F 0,89 50 F 1 60 F 1,08 Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H

16 Wydajność nominalna Układ SI Tabela wydajności przy warunkach nominalnych, Q N [kw], T liq = 30 C, P = 0,05 bara Przegrzanie = 8K R134a k v m 3 /godz. Rurociąg ssawny par suchych -40 C -30 C -20 C -10 C 0 C 10 C 20 C ICLX ICLX ICLX ICLX ICLX ICLX ICLX dla P (f P) P (bar) 0,01 2,24 0,03 1,29 0,05 1 0,08 0,79 0,10 0,71 0,14 0,60 dla temperatury cieczy (T liq) Temperatura cieczy ( C) -20 0, ,70 0 0, , , , ,29 Układ US Tabela wydajności przy warunkach nominalnych, Q N [TR, tony chłodnicze], T liq = 90 F, P = 0,75 psi Przegrzanie = 12 F R134a C v USgal/min -40 F -20 F 0 F 20 F 40 F 60 F 80 F ICLX ,7 3, ICLX , ICLX ICLX ICLX ICLX ICLX * 2 F poniżej min. temperatury roboczej. dla P (f P) P (psi) 0,15 2,24 0,45 1,29 0,75 1 1,25 0,77 1,75 0,65 2,25 0,58 dla temperatury cieczy (T liq) Temperatura cieczy ( F) -10 0, , , , , , ,35 Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H

17 Wydajność nominalna Układ SI Tabela wydajności przy warunkach nominalnych, Q N [kw], T liq = 30 C, P = 0,05 bara Przegrzanie = 8K R 404A k v m 3 /godz. Rurociąg ssawny par suchych -50 C -40 C -30 C -20 C -10 C 0 C 10 C 20 C ICLX ICLX ICLX ICLX ICLX ICLX ICLX dla P (f P) P (bar) poprawkowy 0,01 2,24 0,03 1,29 0,05 1 0,08 0,79 0,10 0,71 0,14 0,60 dla temperatury cieczy (T liq) Temperatura cieczy ( C) -20 0, ,60 0 0, , , , ,68 Układ US Tabela wydajności przy warunkach nominalnych, Q N [TR, tony chłodnicze], T liq = 90 F, P = 0,75 psi Przegrzanie = 12 F R 404A C v USgal/min -60 F* -40 F -20 F 0 F 20 F 40 F 60 F 80 F ICLX ,3 3,2 4, ICLX ,1 4, ICLX ICLX ICLX ICLX ICLX * 2 F poniżej min. temperatury roboczej. dla P (f P) P (psi) poprawkowy 0,15 2,24 0,45 1,29 0,75 1 1,25 0,77 1,75 0,65 2,25 0,58 dla temperatury cieczy (T liq) Temperatura cieczy ( F) -10 0, , , , , , ,92 Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H

18 ICLX 32 Zamawianie pojedynczych elementów Ważne: Moduły robocze ICLX mogą być stosowane wyłącznie w korpusach wyprodukowanych w 49. tygodniu 2012 r. lub później, więc kod tygodnia na korpusie musi wynosić 4912 lub więcej. Przykład (poszczególne elementy należy wybrać z tabel I i II) + = Korpus zaworu 40 D (1 1 / 2 cala) 027H3125 Tabela I Górna pokrywa ICLX H3204 Tabela II Korpus zaworu ICV 32 z różnymi przyłaczami Tabela I Górna pokrywa i moduł roboczy ICLX 32 Tabela II 32 D (1 1/4 cala) 40 D (1 ½ cala) 42 SA (1 5/8 cala) 42 SD (1 5/8 cala) 027H H H H SD (1 3/8 cala SA) 32 A (1 1/4 cala) 32 SOC (1 1/4 cala) 40 A (1 ½ cala) 027H H H H3126 Opis Numer kodowy ICLX H3204 *) *) Z przyłączem zewnętrznego ciśnienia sterowania, zaworami pilotowymi NC/NO, uszczelką i o-ringami D = Spawane doczołowo DIN; A = Spawane doczołowo ANSI; SOC = Mufa do spawania ANSI; SD = Lutowane DIN; SA = Lutowane ANSI; Zamawianie kompletnych, fabrycznie zmontowanych zaworów (korpus, pokrywa górna i element roboczy) Tabela A Dostępne przyłącza 32 D (1 1/4 cala) 40 D (1 ½ cala) 42 SA (1 5/8 cala) 42 SD (1 5/8 cala) 35 SD (1 3/8 cala SA) 32 A (1 1/4 cala) 32 SOC (1 1/4 cala) ICLX H H H A (1 ½ cala) Dobór z programu pojedynczych elementów Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H

19 ICLX 40 Zamawianie pojedynczych elementów Ważne: Moduły funkcyjne ICLX mogą być stosowane wyłącznie w korpusach wyprodukowanych w 49. tygodniu 2012 r. lub później, więc kod tygodnia na korpusie musi wynosić 4912 lub więcej. Przykład (poszczególne elementy należy wybrać z tabel I i II) + = Korpus zaworu A 40 (1 1 / 2 cala) 027H4121 Tabela I Górna pokrywa ICLX H4204 Tabela II Korpus zaworu ICV 40 z różnymi króćcami Tabela I Górna pokrywa i moduł roboczy ICLX 40 Tabela II 40 D (1½ cala) 50 D (2 ) 42 SA (15/8 cala) 42 SD (15/8 cala) 027H H H H A (1½ cala) 40 SOC (1½ cala) 50 A (2 ) 027H H H4127 Opis Numer kodowy ICLX H4204 *) *) Z przyłączem zewnętrznego ciśnienia sterowania, zaworami pilotowymi NC/NO, uszczelką i o-ringami D = Spawane doczołowo DIN; A = Spawane doczołowo ANSI; SOC = Mufa do spawania ANSI; SD = Lutowane DIN; SA = Lutowane ANSI; Zamawianie kompletnych, fabrycznie zmontowanych zaworów (korpus, pokrywa górna i element roboczy) Tabela A Dostępne przyłącza 40 D (1 ½ cala) 50 D (2 ) 42 SA (1 5/8 cala) 42 SD (1 5/8 cala) 40 A (1 ½ cala) 40 SOC (1 ½ cala) ICLX H H H A (2 ) Dobór z programu pojedynczych elementów Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H

20 ICLX 50 Zamawianie pojedynczych elementów Ważne: Moduły funkcyjne ICLX mogą być stosowane wyłącznie w korpusach wyprodukowanych w 49. tygodniu 2012 r. lub później, więc kod tygodnia na korpusie musi wynosić 4912 lub więcej. Przykład (poszczególne elementy należy wybrać z tabel I i II) + = Korpus zaworu 50 D (2 ) 027H5120 Tabela I Górna pokrywa ICLX H5204 Tabela II Korpus zaworu ICV 50 z różnymi króćcami Tabela I Górna pokrywa i moduł roboczy ICLX 50 Tabela II 50 D (2 ) 65 D (2 ½ cala) 54 SD (2 1/8 cala SA) 50 A (2 ) 027H H H H SOC (2 ) 65 A (2 ½ cala) 027H H5125 Opis Numer kodowy ICLX H5204 *) *) Z przyłączem zewnętrznego ciśnienia sterowania, zaworami pilotowymi NC / NO, uszczelką i o-ringami D = Spawane doczołowo DIN; A = Spawane doczołowo ANSI; SOC = Mufa do spawania ANSI; SD = Lutowane DIN; SA = Lutowane ANSI; Zamawianie kompletnych, fabrycznie zmontowanych zaworów (korpus, pokrywa górna i element roboczy) Tabela A Dostępne przyłącza 50 D (2 ) 65 D (2 ½ cala) 54 SD (2 1/8 cala SA) 50 A (2 ) 50 SOC (2 ) ICLX H H H A (2 ½ cala) Dobór z programu pojedynczych elementów Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H

21 ICLX 65 Zamawianie pojedynczych elementów Ważne: Moduły funkcyjne ICLX mogą być stosowane wyłącznie w korpusach wyprodukowanych w 49. tygodniu 2012 r. lub później, więc kod tygodnia na korpusie musi wynosić 4912 lub więcej. Przykład (poszczególne elementy należy wybrać z tabel I i II) + = Korpus zaworu 65 SOC (2 1 / 2 cala) 027H6123 Tabela I Górna pokrywa ICLX H6204 Tabela II Korpus zaworu ICV 65 z różnymi króćcami Tabela I Górna pokrywa i moduł roboczy ICLX 65 Tabela II 65 D (2 ½ cala) 65 A (2 ½ cala) 80 D (3 ) 80 A (3 ) 027H H H H SA (2 5/8 cala) 76 SD (3 ) 65 SOC (2 ½ cala) 027H H H6123 Opis Numer kodowy ICLX H6204 *) *) Z przyłączem zewnętrznego ciśnienia sterowania, zaworami pilotowymi NC/NO, uszczelką i o-ringami D = Spawane doczołowo DIN; A = Spawane doczołowo ANSI; SOC = Mufa do spawania ANSI; SD = Lutowane DIN; SA = Lutowane ANSI; Zamawianie kompletnych, fabrycznie zmontowanych zaworów (korpus, pokrywa górna i element roboczy) Tabela A 65 D (2 ½ cala) 65 A (2 ½ cala) 80 D (3 ) Dostępne przyłącza 80 A (3 ) 67 SA (2 5/8 cala) 76 SD (3 ) 65 SOC (2 ½ cala) ICLX H H H H H6042 Dobór z programu pojedynczych elementów Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H

22 Kompletny, fabrycznie zmontowany zawór ICLX 100 ICLX 125 (korpus, górna pokrywa, moduł roboczy i zawory pilotowe NC/ NO) Dostępne przyłącza 100 D (4 ) 100 A (4 ) ICLX H H7148 ICLX 150 Dostępne przyłącza 125 D (5 cali) 125 A (5 cali) ICLX H H7158 Dostępne przyłącza 125 D (5 cali) 125 A (5 cali) ICLX H H7158 Akcesoria Korpusy zaworów ICV PM z przyłączami kołnierzowymi Korpusy zaworów ICV PM z przyłączami kołnierzowymi mogą zastąpić zawory PM w już zainstalowanych układach chłodniczych. Zakres ciśnienia Korpus zaworu ICV PM zaprojektowano do pracy przy maksymalnym ciśnieniu roboczym 28 bar g / 406 psig, dzięki czemu zawory te są odpowiednimi dostępnym na rynku zamiennikami zaworów PM. Mają one również takie same wymiary montażowe, jak zawory PM. Opis Nr katalogowy Korpus zaworu ICV 32 PM 027H3129 **) Korpus zaworu ICV 40 PM 027H4128 **) Korpus zaworu ICV 50 PM 027H5127 **) Korpus zaworu ICV 65 PM 027H6128 **) *) W zestawie korpus zaworu ICV PM, uszczelki kołnierza i śruby kołnierza. **) W zestawie korpus zaworu ICV PM, uszczelki kołnierza, śruby kołnierza i nakrętki kołnierza. Moduły robocze i górną pokrywę należy zamawiać oddzielnie (patrz rozdział Składanie zamówień ). MONTAŻ ZAMIENNIKA PM ICM ICS ICLX ICV PM ICV PM DEMONTAŻ DOSTOSOWANIE Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H

23 Akcesoria Korpusy zaworów ICV (H)A4A z przyłączami kołnierzowymi Korpusy zaworów ICV (H)A4A z przyłączami kołnierzowymi mogą zastąpić zawory (H)A4A w już zainstalowanych układach chłodniczych. Zakres ciśnienia Korpus zaworu ICV (H)A4A zaprojektowano do pracy przy maksymalnym ciśnieniu roboczym 28 bar g / 406 psig, dzięki czemu zawory te są odpowiednimi dostępnym na rynku zamiennikami zaworów (H)A4A. Mają one również takie same wymiary montażowe, jak zawory (H)A4A. Opis Nr katalogowy Korpus zaworu ICV 25 (H)A4A 027H2304 **) Korpus zaworu ICV 32 A4A 027H3130 **) Korpus zaworu ICV 32 HA4A 027H3131 **) Korpus zaworu ICV 40 (H)A4A 027H4129 **) Korpus zaworu ICV 50 (H)A4A 027H5128 **) Korpus zaworu ICV 65 (H)A4A 027H6129 **) *) W zestawie korpus zaworu ICV (H)A4A, uszczelki kołnierza i śruby kołnierza. **) W zestawie korpus zaworu ICV (H)A4A, uszczelki kołnierza, śruby kołnierza i nakrętki kołnierza. Moduły robocze i górną pokrywę należy zamawiać oddzielnie (patrz rozdział Składanie zamówień ). MONTAŻ ZAMIENNIKA (H)A4A ICM ICS ICLX ICV (H)A4A ICV (H)A4A DEMONTAŻ DOSTOSOWANIE Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H

24 Akcesoria Korek wraz z uszczelką Rozmiar zaworu ICLX ICLX ICLX Nr kod. 148B B B4076 Przyłącze zewnętrznego ciśnienia sterowania ICLX Opis Nr kod Przyłącze zewnętrznego ciśnienia sterowania (z dyszą tłumiącą, D: 1,0 mm) Przyłącze zewnętrznego ciśnienia sterowania (1/4" FPT ) (z dyszą tłumiącą, D: 1,0 mm) Przyłącze zewnętrznego ciśnienia sterowania (z dyszą tłumiącą, D: 1,8 mm) Przyłącze zewnętrznego ciśnienia sterowania (1/4" FPT) (z dyszą tłumiącą, D: 1,8 mm) 027F B F B Worek akcesoriów z uszczelnieniem 027F0666 i pierścieniem o-ring do zaworu pilotowego ICLX Opis Nr kod Dysza tłumiąca do EVM. 10 szt., (D: 1,0 mm) Dysza tłumiąca do EVM. 10 szt., (D: 1,8 mm) 027F F0176 Dysza dławiąca powinna być zainstalowana gdy różnica pomiędzy stroną niskiego i wysokiego ciśnienia jest większa niż 6 bar. Akcesoria H H 1 OD B B 1 B 2 Przyłącze zewnętrznego ciśnienia sterowania mm 90 3, , ,71 NV 32 NV 32 M 24 1,5 Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H

25 ICLX Wymiary i waga L4 L3max L3max L2 H4 H2 H3 H1 Danfoss M27H0235_1 L L1 L ICLX D 40 D 32 A 40 A 32 SOC 35 SD 42 SD 42 SA mm ,7 5,7 5,7 5,7 5,8 5,8 5,8 5,8 L 1 L 2 L 3 maks. L 4 H 1 H 2 H 3 H 4 Waga ICLX 32 10W 20W mm ,9 kg 3,0 4,1 4,9 5,3 6,3 1,7 7,6 3,2 6,6 21,8 lb L ICLX D 50 D 40 A 50 A 40 SOC 42 SD 42 SA mm ,3 7,1 6,3 7,1 7,1 7,1 7,1 L 1 L 2 L 3 maks. L 4 H 1 H 2 H 3 H 4 Masa ICLX 40 10W 20W netto mm ,7 kg 3,4 4,3 4,9 5,3 6,2 2,0 8,5 3,4 6,9 25,8 lb L ICLX D 65 D 50 A 65 A 50 SOC 54 SD mm ,9 8,3 7,9 8,3 8,5 8,5 L 1 L 2 L 3 maks. L 4 H 1 H 2 H 3 H 4 Waga ICLX 50 10W 20W mm ,3 kg 3,9 5,0 4,9 5,3 6,2 2,4 9,4 4,0 8,5 33,7 lb L ICLX D 80 D 65 A 80 A 65 SOC 76 SD 67 SA mm ,1 9,6 9,1 9,6 9,1 9,6 9,6 L 1 L 2 L 3 maks. L 4 H 1 H 2 H 3 H 4 Waga ICLX 65 10W 20W mm ,3 kg 5,1 5,6 4,9 5,3 6,4 2,7 10,1 4,8 9,2 44,7 lb D = Spawane doczołowo DIN; A = Spawane doczołowo ANSI; SOC = Mufa do spawania ANSI; SD = Lutowane DIN; SA = Lutowane ANSI Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H

26 ICLX Wymiary i waga L2 H3 H2 H1 Danfoss M27H0236_1 L L1 L L 1 L 2 H 1 H 2 H 3 Waga mm ,2 kg ICLX ,6 6,9 8,7 4,4 11,7 12,6 117,3 lb ICLX 125 ICLX 150 mm ,8 kg 13,8 8,5 10,2 5, ,8 178,1 lb mm ,5 kg 17,5 10,0 11,8 6,7 14,1 16,8 292,1 lb Danfoss DCS (MWA) DKRCI.PD.HS1.A9.49 DKRCI.PD.HS1.A H
