1 Dokumentacja techniczna Zawory blokowe ICF 15, 20, 25, 50 i 65 Opierając się na zaawansowanej technologii, zawory blokowe ICF oferują kilka funkcji w jednym korpusie. Urządzenie może zastąpić kilka pojedynczych zaworów ze sterowaniem mechanicznym, elektromechanicznym lub elektronicznym. blokowy daje wiele korzyści nie tylko na etapie projektowania instalacji chłodniczej, lecz również podczas montażu i serwisu. blokowy ICF została zaprojektowany do stosowania z czynnikami chłodniczymi o wysokim i niskim ciśnieniu roboczym. Może być stosowany w rurociągach ssawnych, zasilania cieczą lub gorącym gazem. Zawory dostarczane są w formie zmontowanej fabrycznie i sprawdzone pod wysokim ciśnieniem, a jego funkcje są testowane na zakończeniu procesu produkcji, w warunkach fabrycznych. Jeden numer odpowiada jednemu rozwiązaniu do danego zastosowania. Charakterystyka Zawory zaprojektowane do pracy w przemysłowych instalacjach chłodniczych o maksymalnym ciśnieniu roboczym 52 bary Mogą być stosowane do czynników chłodniczych: HCFC, niepalnych czynników HFC, R717 (amoniak) i R744 (CO 2). Nie zaleca się stosowania zaworów ICF z łatwopalnymi węglowodorami. Przyłącza do bezpośredniego spawania (brak nieszczelności na kołnierzach) Dostępne z przyłączami do spawania czołowego lub z mufą do spawania. Korpus ze stali odpornej na niskie temperatury. Lekka i kompaktowa konstrukcja. Optymalną dokładność regulacji zapewniają koronowe grzybki w modułach roboczych, szczególnie przy częściowym obciążeniu. Modułowa konstrukcja Każdy korpus jest dostępna w kilku różnych wariantach typu i wielkości przyłącza. Obsługa serwisowa zaworu polega na wymianie modułu roboczego. Przyłącza boczne umożliwiają podłączenie manometru, przetwornika ciśnienia, wzierników, zaworu serwisowego itd. Certyfikat UL ICF Średnica nominalna DN 25 (1 cal) DN (1¼ 2½ ) Klasyfikacja Grupa cieczy I Kategoria Art. 3, ust. 3 II Danfoss DCS (mwa) DKRCI.PD.FT1.A H

2 Spis treści Charakterystyka...1 Informacje techniczne...3 Wykonanie...3 Korpus...3 Moduły robocze...4 Położenie modułów i przyłączy bocznych....5 Położenie modułów i przyłączy bocznych (cd.)...6 Opis modułów roboczych zaworów ICF 15 i Opis modułów roboczych stacji ICF Opis modułów roboczych stacji ICF 50 i Zestawienie materiałów Dobór numeru katalogowego Zastosowania Przykładowe zastosowanie: Rurociąg zasilania cieczą Przykładowe zastosowanie: Rurociąg zasilania cieczą/rurociąg zasilania gorącym gazem...21 Przykładowe zastosowanie: rurociąg zasilania cieczą Przykładowe zastosowanie: Rurociąg wtrysku cieczy Przykładowe zastosowanie: rurociąg zasilania cieczą / rurociąg zasilania gorącego gazu / rurociąg powrotny Przyłącza Zamawianie zaworów ICF Przykładowa etykieta: Akcesoria Wymiary Danfoss DCS (mwa) DKRCI.PD.FT1.A H

3 Dokumentacja techniczna blokowy, ICF 15, 20, 25, 50 i 65 Informacje techniczne Czynniki chłodnicze Można stosować do czynników chłodniczych: HCFC, niepalnych czynników HFC, R717 (amoniak) i R744 (CO2). Nie zaleca się stosowania zaworów blokowych ICF z łatwopalnymi węglowodorami. Aby uzyskać więcej informacji, należy skontaktować się z lokalnym przedstawicielem firmy Danfoss. Zakres temperatur: -60/+120 C (-76/+248 F) Jeżeli moduł roboczy ICM ma pracować z ciekłym czynnikiem chłodniczym o temperaturze powyżej +75 C (+167 F), prosimy skonsultować się z firmą Danfoss. Temperatura otoczenia dla zaworu ICF z napędem ICAD: -30 C/+50 C (-22 F/122 F) Wykonanie Zabezpieczenie powierzchniowe Zewnętrzna powłoka cynkowa-tlp zapewnia ochronę przed korozją zgodnie z normą EN ISO 2081:2009. Zaleca się zastosowanie dodatkowych środków ochrony przed korozją w miejscu montażu. Ciśnienie Zawory ICF są przeznaczone do: Maksymalne ciśnienie robocze: 52 bary g (754 psig) Różnicowe ciśnienie otwarcia: Patrz informacje o poszczególnych modułach roboczych. Główne elementy zaworu ICF: Korpus Maks. cztery lub sześć modułów roboczych (ICF 65 maks. 3) - We wszystkich zaworach ICF 15, moduły M1 i M2 są fabrycznie zdefiniowane jako zawór i filtr siatkowy. - We wszystkich zaworach ICF 50 moduły M1 i M2 są fabrycznie zdefiniowane jako zawór i pokrywa (z możliwością zastosowania filtra siatkowego). - We wszystkich zaworach ICF 65 moduł M1 jest fabrycznie zdefiniowany jako zawór. Korpus ICF 15-4 ICF 20-4 ICF 25-4 ICF 50-4 Danfoss DCS (mwa) ICF 20-6 ICF 25-6 ICF 65-3 DKRCI.PD.FT1.A H

4 Moduły robocze Do każdego korpusu można zastosować maksymalnie cztery lub sześć modułów roboczych (ICF 65 maks. 3) następujących typów: Moduł zaworu odcinającego Moduł ręcznego zaworu regulacyjnego Moduł filtra siatkowego Moduł zaworu elektromagnetycznego Moduł elektronicznego zaworu rozprężnego Moduł ręcznego otwierania zaworu elektromagnetycznego Moduł zaworu zwrotnego Moduł zaworu odcinająco-zwrotnego Moduł zaworu serwosterowanego zaworami pilotowymi Moduł zaworu silnikowego Moduł dodatkowego przyłącza do spawania Pokrywa górna Opcjonalnie: Korpusy są dostarczane z określoną liczbą przyłączy bocznych do których można zastosować: Wziernik Czujnik temperatury lub ciśnienia Manometr Do spływu cieczy z odszraniania lub linii sterującej gorącego gazu Budowa zapewnia maksymalną wydajność i minimalny spadek ciśnienia dzięki zastosowaniu zaawansowanej technologii i podwójnych gniazd zaworowych, co pozwala na uzyskanie większej przepustowości niż w przypadku standardowych rozwiązań z pojedynczymi zaworami. ICF jest urządzeniem wielofunkcyjnym. ICF charakteryzuje się kompaktowymi wymiarami i krótszym czasem montażu ze względu na mniejszą liczbę połączeń spawanych. Zawory dostarczane są w formie zmontowanej fabrycznie i sprawdzone pod wysokim ciśnieniem, a jego funkcje są testowane na zakończeniu procesu produkcji, w warunkach fabrycznych. Przyłącza Zawory blokowe ICF są dostępne z szerokim zakresem przyłączy: D: spoina czołowa, zgodnie z DIN (EN 10220) A: spoina czołowa, zgodnie z ANSI (ASME B M SCHEDULE 80) SOC: mufa do spawania ANSI (B 16.11) Certyfikaty Zawory ICF zostały zaprojektowane zgodnie ze światowymi wymogami dotyczącymi elementów instalacji chłodniczych. W celu uzyskania informacji dotyczących określonych certyfikatów prosimy o kontakt z firmą Danfoss. Materiał korpusu i modułu roboczego Stal niskotemperaturowa Podczas spawania metodą TIG/MIG/ SMAW możliwe jest montaż zaworu ICF bez wcześniejszego demontażu modułów roboczych z obudowy. W przypadku innych metod spawania moduły należy wymontować. Więcej informacji można znaleźć w instrukcji obsługi. Danfoss DCS (mwa) DKRCI.PD.FT1.A H

5 Położenie modułów i przyłączy bocznych ICF 15-4 Przepływ przez ICF 15-4 M1 M3 P2 P1 M2 M4 ICF 20-4, 25-4 M1 M3 Przepływ przez ICF 20-4, 25-4 P2/5 P3/6 M2 M4 ICF 20-6, 25-6 M1 M3 M5 Przepływ przez ICF 20-6, 25-6 P2/7 P4/9 P5/10 M2 M4 M6 ICF 50-4 M1 M3 M4 Przepływ przez ICF 50-4 P2/4 P1/3 M2 ICF 65-3 M3 M4 Przepływ przez ICF 65-3 M1 P1/3 P2/4 Danfoss DCS (mwa) DKRCI.PD.FT1.A H

6 Dokumentacja techniczna blokowy, ICF 15, 20, 25, 50 i 65 Położenie modułów i przyłączy bocznych (cd.) ICF 20/25-4 DIN, ANSI i SOC 2 x 2 przyłącza boczne, obustronnie. ICF 15-4 DIN, ANSI SOC 2 przyłącza boczne prawa stronie wg kierunku przepływu. 3/8 G dla DIN i ANSI 3/8 NPT dla SOC 3/8 G dla DIN i ANSI 3/8 NPT dla SOC Przykład: ICF DIN Przykład: ICF SOC ICF 20/25-6 DIN, ANSI i SOC 3 x 2 przyłącza boczne, obustronnie. ICF 20/25-6 DIN, ANSI i SOC 3 x 2 przyłącza boczne, obustronnie. 3/8 G dla DIN i ANSI 3/8 NPT dla SOC 3/8 G dla DIN i ANSI 3/8 NPT dla SOC Przykład: ICF MB DIN Przykład: ICF HRB SOC ICF 50-4 DIN, ANSI i SOC 2 x 2 przyłącza boczne obustronnie. ICF 50-4 DIN, ANSI i SOC 2 x 2 przyłącza boczne obustronnie. Przykład: ICF S50 SOC Danfoss DCS (mwa) M33 x 1,5 M33 x 1,5 3/8 G dla DIN 3/8 NPT dla SOC 3/8 G dla DIN 3/8 NPT dla ANSI Przykład: ICF MA DIN DKRCI.PD.FT1.A H

7 Opis modułów roboczych zaworów ICF 15 i 20 Zawory ICF 15 i 20 są wyposażone w identyczne moduły robocze za wyjątkiem dwóch modułów stałych M1 (zawór ICFS 15) oraz M2 (filtr ICFF), w które wyposażony jest ICF 15. ICF 15 oraz ICF 20 ICFS 15 / 20 Moduł zaworu odcinającego Ten moduł pracuje jako zawór, który jest oznaczony czerwonym kołpakiem. ICFC 20 Moduł zaworu zwrotnego Ten moduł pracuje jako zawór zwrotny. ICFR 20A lub B Moduł ręcznego zaworu regulacyjnego Ten moduł pracuje jako ręczny zawór regulacyjny, który jest oznaczony żółtym kołpakiem. ICFS 15/ICFS 20 ICFR 20A ICFC 20 ICFF 15/20 / ICFF 20E Moduł filtra siatkowego Ten moduł działa jako filtr siatkowy. ICF 15, wszystkie przyłącza: Wkład filtra siatkowego 150 µ (mesh 100) 60 cm 2 (9,3 cala 2 ) ICF 20, z przyłączami DIN/ANSI: Harmonijkowy 150 µ (100 mesh) 45 cm 2 (7,0 cali 2 ) ICF 20 z przyłączami SOC (ICFF 20E): Harmonijkowy 150 µ (100 mesh) 160 cm 2 (24,8 cala 2 ) ICFF 15/20 / ICFF 20E ICFN 20 Moduł zaworu odcinającozwrotnego Ten moduł pracuje jako zawór odcinająco-zwrotny i jest oznaczony zielonym kołpakiem. ICFN 20 ICFE 20 Moduł zaworu elektromagnetycznego Ten moduł pracuje jako normalnie zamknięty zawór elektromagnetyczny, zamykający przepływ czynnika. ICM 20-A, B lub C silnikowy Ten moduł pracuje jako zawór sterowany silnikiem krokowym do regulacji lub zamykania i otwierania przepływu czynnika chłodniczego. ICFA 20 Moduł elektronicznego zaworu rozprężnego Ten moduł pracuje jako zawór rozprężny z elektronicznie modulowaną szerokości impulsu (PWM). ICFE 20 / ICFA 20 ICM 20-A, B lub C ICFO 20 Mechanizm ręcznego otwierania Ten moduł to mechanizm ręcznego otwierania zaworu elektromagnetycznego (typu ICFE). ICFO 20 ICFB 20 Pokrywa górna Zaślepka nieużywanych gniazd modułów. ICFB 20 ICFE 20H Moduł zaworu elektromagnetycznego zintegrowany z mechanizmem ręcznego otwierania Ten moduł pracuje jako normalnie zamknięty zawór elektromagnetyczny, o zwiększonej przepustowości, zamykający przepływ czynnika. ICFE 20H ICFW 20 Moduł dodatkowe przyłącze do spawania 20 DIN lub ¾" SOC Ten moduł jest wykorzystywany jako przyłącze spustowe cieczy z odszraniania gorącym gazem w przypadku wymaganej dużej przepustowości. ICFW 20 Uwaga: Przy przepływie stanowiącym około 10% maksymalnego przepływu masowego, w zaworze ICFE 20H różnica ciśnień wynosi 0,07 bara (1 psi). W tych warunkach zawór ICFE 20H zaczyna się otwierać. Przy różnicy ciśnień wynoszącej co najmniej 0,2 bara (2,9 psi) zawór ICFE 20H jest całkowicie otwarty. Danfoss DCS (mwa) DKRCI.PD.FT1.A H

8 Opis modułów roboczych stacji ICF 25 ICF 25 ICFS 25 Moduł zaworu odcinającego Ten moduł pracuje jako zawór, i jest oznaczony czerwonym kołpakiem. ICFR 25, A lub B Moduł ręcznego zaworu regulacyjnego Ten moduł pracuje jako ręczny zawór regulacyjny, i jest oznaczony żółtym kołpakiem. ICFS 25 ICFR 25 ICFC 25 Moduł zaworu zwrotnego Ten moduł pracuje jako zawór zwrotny. ICFC 25 ICFF 25 / ICFF 25E Moduł filtra siatkowego Ten moduł działa jako filtr siatkowy. Gęstość filtra siatkowego: ICF z przyłączami DIN i ANSI (ICFF 25): Harmonijkowy 150 µ (100 mesh) 160 cm2 (24,8 cali2) ICF z przyłączem SOC (ICFF 25E): Harmonijkowy 150 µ (100 mesh) 330 cm2 (51,2 cala2) ICFF 25 / ICFF 25E ICFN 25 Moduł zaworu odcinającozwrotnego Ten moduł pracuje jako zawór odcinająco-zwrotny i jest oznaczony zielonym kołpakiem. ICFE 25 Moduł zaworu elektromagnetycznego Ten moduł pracuje jako normalnie zamknięty zawór elektromagnetyczny, zamykający przepływ czynnika chłodniczego. Moduł posiada wbudowany mechanizm ręcznego otwierania. ICFN 25 ICFE 25 ICM 25-A lub B silnikowy Ten moduł pracuje jako zawór sterowany silnikiem krokowym do regulacji lub zamykania i otwierania przepływu czynnika chłodniczego. Uwaga: Przy przepływie stanowiącym około 10% maksymalnego przepływu masowego w stacji ICFE 25 różnica ciśnień wynosi 0,07 bara (1 psi). W tych warunkach zawór ICFE 25 zaczyna się otwierać. Przy różnicy ciśnień wynoszącej co najmniej 0,2 bara (2,9 psi) zawór ICFE 20H jest całkowicie otwarty. ICM 25-A lub B ICFW 25 Moduł dodatkowe przyłącze do spawania, 25 DIN lub 25 (1 ) SOC Ten moduł jest wykorzystywany jako przyłącze spustowe podczas odszraniania gorącym gazem w przypadku wymaganej dużej przepustowości. ICFW 25 ICFB 25 Pokrywa górna Zaślepka nieużywanych gniazd modułów. ICFB 25 Danfoss DCS (mwa) DKRCI.PD.FT1.A H

9 Opis modułów roboczych stacji ICF 50 i 65 ICF 50 oraz ICF 65 SVA-S 50 / SVA 65 Moduł zaworu odcinającego Ten moduł pracuje jako zawór, i jest oznaczony czerwonym kołpakiem.. ICS 50 / ICS 65 Moduł zaworu sterowanego zaworami pilotowymi Ten moduł to zawór serwosterowany zaworami pilotowymi do regulacji lub zamykania i otwierania przepływu czynnika chłodniczego. SVA-S 50 / SVA-S 65 Wszystkie moduły ICS są w wersji do 3 zaworów pilotowych. Są one dostarczane z dwoma zaślepkami (A) i jednym korkiem uszczelniającym (B). ICS 50 / ICS 65 REG-SB 50 / REG-SB 65 Moduł ręcznego zaworu regulacyjnego Ten moduł pracuje jako ręczny zawór regulacyjny, i jest oznaczony żółtym kołpakiem. Elementy robocze do modułów ICS 50 i 65 są dostępne w różnych wielkościach przepustowości: ICS 50: ICS 65: ICS 50 ICS 65 ICS ICS ICS ICS 80 REG-SB 50 / REG-SB 65 Wartości k v można znaleźć na stronach 33 i 34. ICFB 50 Pokrywa dolna Możliwość zastosowanie wkładu filtra siatkowego (patrz poniżej) ICM 50 / ICM 65 A lub B Moduł zaworu silnikowego Ten moduł pracuje jako zawór sterowany silnikiem krokowym do regulacji lub zamykania i otwierania przepływu czynnika chłodniczego. ICFB 50 ICM 50 / ICM 65 A lub B FIA 50 (opcja) Wkład filtra siatkowego Wkłady filtra siatkowego FIA 50 należy zamawiać według oferty wkładów do filtrów FIA. Więcej informacji można znaleźć w karcie katalogowej filtrów siatkowych FIA. Możliwe do zastosowania wkłady: Patrz poniżej. FIA 50 ICLX 50 / ICLX 65 Moduł 2-krokowego zaworu elektromagnetycznego Ten moduł pracuje jako normalnie zamknięty zawór elektromagnetyczny, zamykający przepływ czynnika chłodniczego. Posiada wbudowany mechanizm ręcznego otwierania. Moduł ICLX działa jako elektromagnetyczny zawór do otwierania po odtajaniu gorącym gazem. ICLX 50 / ICLX 65 Wkład gładki filtra siatkowego 100 µ 150 mesh Wkład gładki filtra siatkowego 150µ 100 mesh Wkład gładki filtra siatkowego 250µ 72 mesh Wkład gładki filtra siatkowego 500µ 38 mesh Wkład harmonijkowy filtra siatkowego 150µ 100 mesh Wkład harmonijkowy filtra siatkowego 250µ 72 mesh Wkład harmonijkowy filtra siatkowego 500µ 38 mesh 148H H H H H H H3189 Danfoss DCS (mwa) DKRCI.PD.FT1.A H

10 Zestawienie materiałów Korpus ICF ICF Korpus Stal P285QH, LF2, A350 ICF 20-4, ICF 20-6, Korpus Staliwo niskotemperaturowe G20MN5QT EN LCC, A352 SCPL1, G5151 ICF ICF Korpus Staliwo niskotemperaturowe G20MN5QT EN LCC, A352 SCPL1, G5151 Danfoss DCS (mwa) DKRCI.PD.FT1.A H

11 Zestawienie materiałów (ciąg dalszy) Moduł zaworu odcinającego ICFS 15 Danfoss 27H245_ Kołnierz Stal G20Mn5QT, P285QH+QT, P275NL, Korpus Stal 11SMn Wrzeciono Stal nierdzewna X8CrNiS Grzybek Stal 11SMn Dławnica Stal nierdzewna X8CrNiS Podkładka Aluminium uszczelniająca LCC, A352 LF2, A350 AISI 1213 Typ 2 R 683/9 AISI 303 Typ /13 AISI 1213 Typ 2 R 683/9 AISI 303 Typ /13 7 Śruby Stal nierdzewna A2-70 Typ 308 A Uszczelka Włókno, bez azbestowe Moduł zaworu odcinającego ICFS20 1 Wrzeciono Stal nierdzewna X8CrNiS 18-9 EN G4303 G Część gwintowana Stal nierdzewna X8CrNiS 18-9 EN G4303 G4304 AL Uszczelka aluminiowa/ Uszczelka cz. chłodniczego Stop AL99 nr 1200 DIN 1712 BL.3 4 Korpus Stal S235JRG2 EN Śruba z łbem sześciokątnym M10 25 Stal nierdzewna A2-70 EN Kołnierz Staliwo niskotemperaturowe 7 Uszczelka Chloropren (Neopren) G20Mn5QT EN A283 G3101 A320 A2-70 A352 G5152 Moduł filtra siatkowego ICFF 15 (wkład filtra siatkowego 150 μ (100 mesh), 60 cm2 (9,3 cala 2 ) Danfoss 27H Wkład Stal nierdzewna 2 Kołnierz Stal G20Mn5QT, P285QH+QT, LCC, A352 LF2, A P275NL, Śruba Stal nierdzewna A2-70 Typ 308 A Korpus ICFF 15 G1/4 Stal 11SMn30 AISI 1213 Typ 2 5 Płaska uszczelka Włókno, bez azbestowe 6 Zaślepka 3 / 8 NPT Stal 11SMnPb30 7 Uszczelka Aluminium 8 Sprężyna Stal Danfoss DCS (mwa) DKRCI.PD.FT1.A H

12 Zestawienie materiałów (ciąg dalszy) Moduł filtra siatkowego ICFF 20 1 Uszczelka AL 99 F11 2 Pokrywa Stal S235JRG2 A283 G3101 EN Śruba z łbem sześciokątnym M10 25 Stal nierdzewna A2-70 EN A320 A Kołnierz Staliwo niskotemperaturowe 5 Uszczelka Chloropren (Neopren) 6 Wkład filtra siatkowego Stal nierdzewna 150m G20Mn5QT EN Łącznik Stal 8 Korek 1 / 4 RG do spawania doczołowego 3 / 8 NPT do mufy do spawania Stal nierdzewna A2-70 EN A352 G A304 SUS304 A320 A2-70 Moduł powiększonego filtra siatkowego ICFF 20E 1 Korek specjalny Stal 11SMn30 Klasa 1213 G4804 EN A29 2 Pokrywa Stal 11SMn30 EN Śruba z łbem sześciokątnym M12x80 Stal nierdzewna A2-70 EN Kołnierz Stal P285QH: EN G20Mn5QT; EN Uszczelka Chloropren (Neopren) 6 Wkład filtra siatkowego Stal nierdzewna 250m 7 Korek 3 / 8 NPT Stal nierdzewna A2-70 EN Kołnierz filtra Stal 11SMn30 EN Klasa 1213 A29 Klasa B8 A320 LF2 A350 LCC A352 G4804 A2-70 B1054 SFL2 G3205 SCPL1 G A304 SUS304 Klasa B8 A320 Klasa 1213 A29 A2-70 B1054 G4804 Moduł zaworu elektromagnetycznego ICFE 20 1 Tuleja zwory Stal nierdzewna X2CrNi19-11 EN Śruba tulei zwory Stal nierdzewna X8CrNiS18-9 EN Kołnierz Staliwo G20Mn5QT A352 G5152 niskotemperaturowe EN Uszczelka Chloropren (Neopren) 5 Śruba z łbem sześciokątnym M Gniazdo Polimer o dużej gęstości Stal nierdzewna A2-70 EN A320 A2-70 Moduł zaworu elektromagnetycznego ICFE 20H 1 Tłok Stal 11SMn30 EN EN Gniazdo Teflon 3 Pierścień 4 Korpus Stal P285QH A350 G3205 EN Wrzeciono ręcznego Stal otwierania 6 Tuleja zwory Stal nierdzewna X2CrNi19-11 EN Śruba tulei zwory Stal nierdzewna X2CrNi19-11 A320 A2-70 EN Uszczelka Chloropren (neopren) Danfoss DCS (mwa) DKRCI.PD.FT1.A H

13 Zestawienie materiałów (ciąg dalszy) Mechanizm ręcznego otwierania ICFO 20 Moduł ręcznego zaworu regulacyjnego ICFR 20 1 Kołpak Stal DIN (SAE) SUM 22 uszczelniający 9SMn28 TLP zabezpieczenie powierzchni 2 Nakrętka dławnicy Stal DIN SMn28 Chromowo-cynkowe zabezpieczenie powierzchni 1213 (SAE) SUM 22 3 Uszczelka kołpaka Nylon Poliamid A6 4 Pierścień uszczelniający 5 Uszczelka gumowa Guma chloroprenowa 6 Wrzeciono Stal nierdzewna X8CrNiS 18-9 EN Śruba z łbem sześciokątnym M Wrzeciono Stal nierdzewna X8CrNiS 18-9 EN Część gwintowana Stal nierdzewna X8CrNiS 18-9 EN Uszczelka aluminiowa Stop AL99 nr 1200 DIN 1712 BL.3 4 Korpus Stal S235JRG2 EN Śruba z łbem sześciokątnym M10 25 Stal nierdzewna A2-70 EN Kołnierz Staliwo niskotemperaturowe 7 Uszczelka Chloropren (neopren) 8 Gniazdo Polimer o dużej gęstości G20Mn5QT EN Poliamid PA6 A283 G4303 G4304 G4303 G4304 G3101 A320 A2-70 A352 Poliamid PA6 Teflon PTFE PTFE PTFE Stal nierdzewna A2-70 EN Pokrywa Staliwo niskotemperaturowe CR CR CR EN P285QH G4303 SUS 303 G4304 A320 A2-70 G5152 Moduł elektronicznego zaworu rozprężnego ICFA 20 1 Tuleja zwory Stal nierdzewna X2CrNi19-11 EN Śruba tulei zwory Stal nierdzewna X8CrNiS18-9 EN Śruba z łbem sześciokątnym M10 25 Stal nierdzewna A2-70 EN A320 A Kołnierz Staliwo niskotemperaturowe 5 Uszczelka Chloropren (neopren) 6 Dysza Stal G20Mn5QT EN A352 G5152 Moduł zaworu zwrotnego ICFC 20 1 Korpus Stal S235JRG2 A283 G Śruba z łbem sześciokątnym M10 25 Stal nierdzewna A2-70 EN A320 A Kołnierz Staliwo niskotemperaturowe 4 Uszczelka Chloropren (neopren) G20Mn5QT EN A352 AG5152 Danfoss DCS (mwa) DKRCI.PD.FT1.A H

14 Zestawienie materiałów (ciąg dalszy) Moduł zaworu odcinająco-zwrotnego ICFN 20 1 Wrzeciono Stal nierdzewna X8CrNiS 18-9 EN Gwint Stal nierdzewna X8CrNiS 18-9 EN Uszczelka aluminiowa Stop AL99 nr 1200 DIN 1712 BL.3 4 Korpus Stal S235JRG2 EN Śruba z łbem sześciokątnym M10 25 Stal nierdzewna A2-70 EN Kołnierz Staliwo niskotemperaturowe 7 Uszczelka Chloropren (neopren) G20Mn5QT EN A283 G4303 G4304 G4303 G4304 G3101 A320 A2-70 A352 G5152 Moduł zaworu silnikowego ICM 20-A, 20-B lub 20-C 1 Kołpak sprzęgła Stal nierdzewna X5CrNi18-10 A240 G4303 EN G Śruba z łbem sześciokątnym M O-ring Chloropren Stal nierdzewna A2-70 EN Korpus Staliwo niskotemperaturowe 5 Uszczelka Chloropren (neopren) 6 Gniazdo Polimer o dużej gęstości G20Mn5QT EN A320 A2-70 A352 G5152 Pokrywa ICFB 20 1 Śruba z łbem Stal nierdzewna A2-70 A320 A2-70 sześciokątnym M10 25 EN Pokrywa Staliwo G20Mn5QT A352 G5152 niskotemperaturowe EN Uszczelka Chloropren (neopren) Moduł spawalniczy ICFW 20, 20 DIN lub ¾" SOC 1 Śruba z łbem Stal nierdzewna A2-70 A320 A2-70 sześciokątnym M10 25 EN Kołnierz Staliwo G20Mn5QT A352 G5152 niskotemperaturowe EN Uszczelka Chloropren (neopren) 4 Przyłącze spawane Stal S355J2+N EN A G3106 SM49 Danfoss DCS (mwa) DKRCI.PD.FT1.A H

15 Zestawienie materiałów (ciąg dalszy) Moduł zaworu odcinającego ICFS 25 1 Wrzeciono Stal nierdzewna X8CrNiS 18-9 EN Gwint Stal nierdzewna X8CrNiS 18-9 EN O-ring Chloropren 4 Pokrywa Stal S235JRG2 EN Śruba z łbem sześciokątnym M12 30 Stal nierdzewna A2-70 EN Kołnierz Staliwo niskotemperaturowe 7 Uszczelka Włókno bez azbestu G20Mn5QT EN A283 G4303 G4304 G4303 G4304 G3101 A320 A2-70 A352 G5152 Moduł filtra siatkowego ICFF 25 1 Al. Uszczelka AL 99 F11 2 Korpus Stal S235JRG2 A283 G3101 EN Śruba z łbem sześciokątnym M12 30 Stal nierdzewna A2-70 EN A320 A Kołnierz Staliwo niskotemperaturowe 5 Uszczelka Włókno bez azbestu 6 Wkład filtra siatkowego 7 Zaślepka 1 / 4 RG do spawania doczołowego 3 / 8 NPT do mufy do spawania G20Mn5QT EN A352 G5152 Stal nierdzewna 150m A304 SUS304 Stal nierdzewna A2-70 A320 A2-70 EN Powiększony moduł filtra siatkowego ICFF 25E 1 Korek specjalny Stal 11SMn30 Klasa 1213 G4804 EN A29 2 Korpus Stal 11SMn30 EN Śruba z łbem sześciokątnym M12x140 Stal nierdzewna A2-70 EN Kołnierz Stal P285QH: EN G20Mn5QT; EN Uszczelka Włókno bez azbestu 6 Wkład filtra siatkowego Stal nierdzewna 250m 7 Korek 3 / 8 NPT Stal nierdzewna A2-70 EN Klasa 1213 A29 Klasa B8 A320 LF2 A350 LCC A352 G4804 A2-70 B1054 SFL2 G3205 SCPL1 G A304 SUS304 Klasa B8 A320 A2-70 B1054 Moduł zaworu elektromagnetycznego ICFE 25 1 Tuleja zwory Stal nierdzewna X2CrNi19-11 EN Śruba tulei zwory Stal nierdzewna X8CrNiS18-9 EN Pokrywa Staliwo G20Mn5QT A352 G5152 niskotemperaturowe EN Uszczelka Włókno bez azbestu 5 Śruba z łbem sześciokątnym M Gniazdo Polimer o dużej gęstości Stal nierdzewna A2-70 EN A320 A2-70 Danfoss DCS (mwa) DKRCI.PD.FT1.A H

16 Zestawienie materiałów (ciąg dalszy) Moduł ręcznego zaworu regulacyjnego ICFR 25, A lub B 1 Wrzeciono Stal nierdzewna X8CrNiS 18-9 EN Gwint Stal nierdzewna X8CrNiS 18-9 EN O-ring Chloropren G4303 G4304 G4303 G Korpus Stal S235JRG2 EN Śruba z łbem sześciokątnym M12 30 Stal nierdzewna A2-70 EN Kołnierz Staliwo niskotemperaturowe 7 Uszczelka Włókno bez azbestu 8 Gniazdo Polimer o dużej gęstości G20Mn5QT EN A283 G3101 A320 A2-70 A352 G5152 Moduł zaworu zwrotnego ICFC 25 1 Korpus Stal S235JRG2 A283 G Śruba z łbem sześciokątnym M12 30 Stal nierdzewna A2-70 EN A320 A Kołnierz Staliwo niskotemperaturowe 4 Uszczelka Włókno bez azbestu G20Mn5QT EN A352 AG5152 Moduł zaworu odcinająco-zwrotnego ICFN 25 1 Wrzeciono Stal nierdzewna X8CrNiS 18-9 EN Gwint Stal nierdzewna X8CrNiS 18-9 EN O-ring Chloropren 4 Korpus Stal S235JRG2 EN Śruba z łbem sześciokątnym M12 30 Stal nierdzewna A2-70 EN Kołnierz Staliwo niskotemperaturowe 7 Uszczelka Włókno bez azbestu G20Mn5QT EN A283 G4303 G4304 G4303 G4304 G3101 A320 A2-70 A352 G5152 Moduł zaworu silnikowego ICM 25-A lub B 1 Kołpak sprzęgła Stal nierdzewna X5CrNi18-10 A240 G4303 EN G Śruba z łbem sześciokątnym M O-ring Chloropren Stal nierdzewna A2-70 EN Korpus Staliwo niskotemperaturowe 5 Uszczelka Włókno bez azbestu 6 Gniazdo Polimer o dużej gęstości G20Mn5QT EN A320 A2-70 A352 G5152 Danfoss DCS (mwa) DKRCI.PD.FT1.A H

17 Zestawienie materiałów (ciąg dalszy) Pokrywa ICFB 25 1 Śruba z łbem Stal nierdzewna A2-70 A320 A2-70 sześciokątnym M10 25 EN Pokrywa Staliwo G20Mn5QT A352 G5152 niskotemperaturowe EN Uszczelka Włókno bez azbestu Moduł dodatkowe przyłącze spawane ICFW 25, 25 DIN lub 25 (1") SOC 1 Śruba z łbem Stal nierdzewna A2-70 A320 A2-70 sześciokątnym M10 25 EN Kołnierz Staliwo G20Mn5QT A352 G5152 niskotemperaturowe EN Uszczelka Włókno bez azbestu 4 Przyłącze spawane Stal S355J2+N EN A G3106 SM49 Moduł zaworu odcinającego SVA-S 50 / SVA-S Danfoss 148B323_ Nr. Część Materiał EN ASTM 1 Wrzeciono Stal nierdzewna X8CrNiS18-9 AISI Uszczelka kołpaka Nylon 3 Dławnica Stal nierdzewna X8CrNiS18-9 AISI Sprężysty pierścień PTFE teflonowy 5 Podkładka Aluminium uszczelniająca 6 Korpus Stal P285QH+QT, LF2, A350 EN Śruby Stal nierdzewna A2-70 Typ Uszczelka Włóknina, bez azbestu 9 Grzybek Stal 11SMn30 AISI Sprężyna talerzykowa Stal 9 10 Moduł ręcznego zaworu regulacyjnego REG-SB 50 / REG-SB Danfoss 148B324_ Nr. Część Materiał EN ASTM 1 Wrzeciono Stal nierdzewna X8CrNiS 18-9, AISI Uszczelka kołpaka Nylon 3 Dławnica Stal nierdzewna X8CrNiS 18-9, AISI Sprężysty pierścień PTFE teflonowy 5 Podkładka uszczelniająca Aluminium 6 Korpus Stal P285QH+QT LF2 A350 7 Śruby Stal nierdzewna A2-70 Typ Uszczelka Włóknina, bez azbestu 9 Sprężyna Stal talerzykowa 10 Grzybek Stal Danfoss DCS (mwa) DKRCI.PD.FT1.A H

18 Zestawienie materiałów (ciąg dalszy) Pokrywa ICFB 50 1 Uszczelka Włókno bez azbestu 2 Pokrywa Staliwo G20Mn5QT A352 G5152 niskotemperaturowe EN Śruba z łbem sześciokątnym M10 25 Stal nierdzewna A2-70 EN A320 A2-70 Moduł zaworu sterowanego zaworami pilotowymi ICS 50/ Nr. Część Materiał EN ASTM 1 Śruby Stal nierdzewna A2-70, EN Klasa B8 A320 2 Korpus Stal niskotemperaturowa 3 Uszczelka Włókno, bezazbestowe 4 Tłok Stal 5 Uszczelka grzybka PTFE G20Mn5QT, EN P285QH+QT EN LCC A352 LF2, A350 5 Danfoss 27H327_ Moduł zaworu silnikowego ICM 50 / ICM Nr. Część Materiał EN ASTM 1 Kołpak sprzęgła Stal nierdzewna X5CrNi18-10 A240 EN Śruby Stal nierdzewna A2-70, EN Klasa B8 A320 3 Korpus Stal G20Mn5QT, LCC A352 niskotemperaturowa EN Uszczelka Włókno, bezazbestowe 5 Tłok Stal 6 Uszczelka grzybka PTFE 6 Danfoss 27H328_ Moduł 2-stopniowego zaworu elektromagnetycznego ICLX 50 / ICLX Nr. Część Materiał EN ASTM 1 pilotowy EVM NO 2 pilotowy EVM NC 3 Korpus Stal P285QH, LF2, A350 niskotemperaturowa EN Sprężyna Stal nierdzewna 5 Uszczelka Włókno, bez azbestowe 6 Tłok główny Stal 7 Uszczelka grzybka, główna PTFE 7 Danfoss 27H329_ Danfoss DCS (mwa) DKRCI.PD.FT1.A H

19 Dobór numeru katalogowego Aby określić właściwy zawór ICF należy wykonać kroki od 1 do 5. Krok 1 Określić miejsce zastosowania i wymagane funkce: Rurociąg: Zasilanie pompowe, rozprężanie - wtrysk cieczy, gorący gaz do odszraniania, rozprężanie termostatyczne, rurociąg powrotny - ssanie, itp. Sposób regulacji: elektromagnetyczny - zał./wył.; zawór silnikowy - regulacja ciągła Odszranianie: Elektryczne lub gorącym gazem (zawór zwrotny) Na podstawie powyższych informacji należy określić numer referencyjny zastosowania (patrz strony 20 i 21): Krok 2 Kryteria wyboru (należy skorzystać z programu doborowego do zaworów ICF) Oprogramowanie jest dostępne do pobrania pod adresem: Czynnik chłodniczy Wydajność chłodnicza Temperatura Współczynnik cyrkulacji Na podstawie powyższych informacji można określić wielkość i typ zaworu np.: ICF 20 wraz z ICM 20-C Krok 3 Określić średnicę i typ przyłącza DIN spawane doczołowo, ANSI spawane doczołowo lub SOC mufa do spawania 15 (½ cala), 20 (¾ cala), 25 (1 cal), 32 (1 ¼ cala) lub 40 (1½ cala), 50 (2 cale), 65 (2½ cala) lub 80 (3 cale) Krok 4 Ustalenie numeru katalogowego (patrz strony od 24 do 33). Danfoss DCS (mwa) DKRCI.PD.FT1.A H

20 Zastosowania Aby ułatwić dobór odpowiedniego zaworu ICF, firma Danfoss przygotowała grupę numerów ch odpowiadających najczęstszym zastosowaniom: Nr zastosowania Kolejność modułów roboczych Zasilanie cieczą, regulacja elektro-mechaniczna 1 Zasilanie cieczą (bez odszraniania gorącym gazem) Filtr elektromagnetyczny Ręczne otwieranie Ręczny Regul. 2 Zasilanie cieczą Filtr elektromagnetyczny Ręczne otwieranie Ręczny Regul. odcinającozwrotny 3 Zasilanie cieczą Filtr elektromagnetyczny zwrotny Ręczny Regul. 10 Zasilanie cieczą (bez odszraniania gorącym gazem) Filtr elektromagnetyczny Ręczny Regul. 15 Zasilanie cieczą z dodatkowym przyłączem Filtr elektromagnetyczny zwrotny Dodatkowe przyłącze Ręczny Regul. Zasilanie przez zawór elektromagnetyczny 4 elektromagnetyczny rurociągi cieczy i gorącego gazu 8 elektromagnetyczny rurociągi cieczy i gorącego gazu Zasilanie cieczą, regulacja elektroniczna Filtr elektromagnetyczny Ręczne otwieranie Filtr elektromagnetyczny Ręczne otwieranie 5 Wtrysk cieczy (rozprężanie) Filtr elektromagnetyczny Ręczne otwieranie silnikowy 12 Wtrysk cieczy (rozprężanie) PWM Filtr Elektr. Rozpr. 14 Wtrysk cieczy (rozprężanie) Filtr silnikowy Zasilanie gorącym gazem 9 Odszranianie gorącym gazem Filtr elektromagnetyczny Zasilanie przez zawór elektromagnetyczny 11 elektromagnetyczny do wielu Filtr elektromagnetyczny zwrotny parowników 18 elektromagnetyczny do wielu parowników Zasilanie cieczą, PWM Filtr elektromagnetyczny odcinającozwrotny 13 Wtrysk lub zasilanie cieczą, PWM Filtr Elektr. Rozpr. odcinającozwrotny Rurociąg ssawny (wyłącznie ICF 50 i 65) 41 2-stopniowy zawór elektromagnetyczny Opcjonalnie filtr siatkowy* elektromagnetyczny 42 Mechaniczna regulacja ciśnienia (temperatury) Opcjonalnie filtr siatkowy* ICS** 43 Elektroniczna regulacja ciśnienia (temperatury) Opcjonalnie filtr siatkowy* silnikowy 44 2-stopniowy zawór elektromagnetyczny + regulacja Opcjonalnie filtr siatkowy* elektromagnetyczny Ręczny Regul. ręczna 45 Mechaniczna regulacja ciśnienia (temperatury) + Opcjonalnie filtr siatkowy* ICS** Ręczny Regul. Regulacja ręczna 46 Elektroniczna regulacja ciśnienia (temperatury) + Opcjonalnie filtr siatkowy* silnikowy Ręczny Regul. Regulacja ręczna * Tylko ICF 50 ** Typowe funkcje ICS: elektromagnetyczny, regulacja ciśnienia lub temperatury (patrz karta katalogowa ICS) Różne 90 Konfiguracje różne Szczegółowe informacje na temat identyfikacji różnych kodów i współczynnika oporu lokalnego (K v ) można znaleźć w dziale zamawiania. Przykładowe zastosowanie: Rurociąg zasilania cieczą Wymagany jest zespół zaworów sterujący pracą parownika w obiegu pompowym, sterowany przez termostat, odszranianie elektrycznie. Niezbędna jest możliwość ręcznego otwierania zaworu elektromagnetycznego. Poniżej pokazano przykładową konfigurację ICF do tego rodzaju zastosowań: EKC 202 AKS 12 Zasilanie cieczą Parownik SVA Do oddzielacza cieczy ICFB Na rysunkach nie pokazano wszystkich zaworów. Rysunków nie należy odwzorowywać do celów projektowych. Danfoss DCS (mwa) DKRCI.PD.FT1.A H

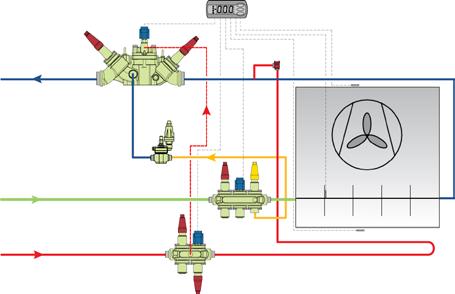

21 Przykładowe zastosowanie: Rurociąg zasilania cieczą/ Rurociąg zasilania gorącym gazem Chłodnica powietrza, odszraniania gorącym gazem z 2-stopniowym zaworem elektromagnetycznym, typu ICLX, na rurociągu ssawnym. ICF zasilający ciekłym czynnikiem oraz zawór ICF zasilający gorącym gazem z wykorzystanym przyłączem bocznym do sterowania zaworem ICLX. Zawory ICS+CVP jako regulator ciśnienia odszraniania (opcjonalnie OFV zależnie od wydajności). Do oddzielacza cieczy Zasilanie gorącym gazem ICLX/GPLX CVP ICS Zasilanie cieczą Na rysunkach nie pokazano wszystkich zaworów. Rysunków nie należy odwzorowywać do celów projektowych. Przykładowe zastosowanie: rurociąg zasilania cieczą Wymagany jest zespół zaworów, na zasilaniu oddzielacza cieczy, wyposażony w elektronicznym zawór rozprężny. elektromagnetyczny powinien znajdować się przed zaworem regulacyjnym. SVA EKE 347 Rurociąg ssania do sprężarek SFV SFV SVA AKS 4100 SNV DSV Ze zbiornika cieczy LLG Oddzielacz cieczy AKS 38 ICFB SNV SVA SVA SVA SVA Z parowników Do parowników Na rysunkach nie pokazano wszystkich zaworów. Rysunków nie należy odwzorowywać do celów projektowych. Danfoss DCS (mwa) DKRCI.PD.FT1.A H

22 Przykładowe zastosowanie: Rurociąg wtrysku cieczy Zespół zaworów wtrysku cieczy do sprężarki z elektronicznym zaworem rozprężnym. elektromagnetyczny powinien znajdować się przed zaworem rozprężnym. Sprężarka Z oddzielacza/ parownika SVA AKS 21 Do odolejacza FIA EKC 361 Wtrysk oleju Na rysunkach nie pokazano wszystkich zaworów. Rysunków nie należy odwzorowywać do celów projektowych. Ze zbiornika cieczy Przykładowe zastosowanie: rurociąg zasilania cieczą / rurociąg zasilania gorącego gazu / rurociąg powrotny Chłodnica powietrza odszraniania gorącym gazem, wyposażona na ssaniu w zawór ICF z 2-stopniowym zaworem elektromagnetycznym, typu ICLX, zawór ICF zasilający ciekłym czynnikiem oraz zawór ICF zasilający gorącym gazem z przyłączem bocznym do sterowania zaworem ICLX. Spływ cieczy z odszraniania przez dodatkowe przyłącze spawane w zaworze ICF zasilania cieczy, do przyłącza bocznego zaworu ICF na ssaniu. ICS+CVP jako regulator ciśnienia odszraniania. ICFS ICFE ICFR AK-CC 210 Do oddzielacza cieczy CHV AKS 21 ICFF ICFC ICFW CVP Zasilanie cieczą ICS AKS 21 Zasilanie gorącym gazem AKS 21 Parownik SVA ICLX SVA Na rysunkach nie pokazano wszystkich zaworów. Rysunków nie należy odwzorowywać do celów projektowych. Danfoss DCS (mwa) DKRCI.PD.FT1.A H

23 Przyłącza D: Spawane doczołowo zgodnie z DIN (EN 10220) A: Spawane doczołowe ANSI (B 36.10) SOC: Mufa do spawania ANSI (B 16.11) Wymiary mm Wymiary cale Średnica zewnętrzna mm T mm Średnica zewnętrzna cale T cale 15 ½ 21,3 1,3 0,839 0, ¾ 26,9 2,3 1,059 0, ,7 2,6 1,327 0, ¼ 42,4 2,6 1,669 0, ½ 48,3 2,6 1,902 0, ,3 2,9 2,37 0, ½ 76,1 2,9 3,00 0, ,9 3,2 3,50 0,13 Wymiary mm Wymiary cale Średnica zewnętrzna mm T mm Średnica zewnętrzna cale T cale Harmonogram 15 ½ 21,3 2,7 0,839 0, ¾ 26,9 4,0 1,059 0, ,7 4,6 1,327 0, ¼ 42,4 4,9 1,669 0, ½ 48,3 5,1 1,902 0, ½ 73,0 5,2 2,87 0, ,9 5,5 3,50 0,22 40 Wymiary mm Wymiary cale Średnica wewnętrzna mm T mm Średnica wewnętrzna cale 15 ½ 21,9 5,9 0,862 0,232 10,25 0,40 20 ¾ 27,2 4,6 1,071 0, , ,9 7,2 1,335 0, , ¼ 42,7 6,1 1,743 0, , ½ 48,8 6,6 1,921 0, , ,2 6,2 2,41 0, ,63 T cale L mm L cale SD: Lutowane (DIN 2856) Wymiary mm Wymiary cale Średnica wewnętrzna mm Średnica wewnętrzna cale 22 22,08 16,5 L mm L cale SA: Lutowane (ANSI B 16.22) Wymiary mm Wymiary cale Średnica wewnętrzna mm Średnica wewnętrzna cale L mm L cale 7/8 0,875 0,650 Danfoss DCS (mwa) DKRCI.PD.FT1.A H

24 Zamawianie zaworów ICF Poniższe nazewnictwo uwzględnia ogólną konfigurację i zastosowanie zaworu poprzez określenie wielkości korpusu, typu i grupy zastosowań. Przykładowa etykieta: Oznaczenia te są często stosowane do określenia możliwych zastosowań i są główną podstawą do wykonania etykiety zaworu (patrz przykładowa etykieta) ICF Numer opisujący grupę zastosowań (patrz poniższy przegląd) Liczba gniazd w korpusie Wielkość korpusu Typ Podczas zamawiania należy określić średnicę i typ przyłącza, w celu prawidłowego określenia zaworu. Ostateczna specyfikacja odbywa się wyłącznie na podstawie numeru katalogowego (opis na kolejnych stronach) Przegląd grup zastosowań (ogólna konfiguracja modułów bez typu i średnicy przyłącza) Nr zastosowania Zasilanie płynem 1 Zasilanie cieczą (bez odszraniania gorącym gazem) 2 Zasilanie płynem 3 Zasilanie płynem 10 Zasilanie cieczą (bez odszraniania gorącym gazem) 15 Zasilanie cieczą z dodatkowym przyłączem Zasilanie przez zawór elektromagnetyczny 4 elektromagnetyczny rurociągi cieczy i gorącego gazu 8 elektromagnetyczny rurociągi cieczy i gorącego gazu Wtrysk cieczy 5 Wtrysk cieczy (rozprężanie) regulacja ciągła 12 Wtrysk cieczy (rozprężanie) PWM 14 Wtrysk cieczy (rozprężanie) regulacja ciągła Odszranianie gorącym gazem 9 Odszranianie gorącym gazem Zasilanie zaworem elektromagnetycznym 11 elektromagnetyczny do wielu parowników 18 elektromagnetyczny do wielu parowników Zasilanie cieczą, PWM 13 Wtrysk lub zasilanie cieczą, PWM Rurociąg ssawny (wyłącznie ICF 50 i 65) 41 2-stopniowy zawór elektromagnetyczny 42 Mechaniczna regulacja ciśnienia (temperatury) 43 Elektroniczna regulacja ciśnienia (temperatury) 44 2-stopniowy zawór elektromagnetyczny + regulacja ręczna 45 Mechaniczna regulacja ciśnienia (temperatury) + Regulacja ręczna 46 Elektroniczna regulacja ciśnienia (temperatury) + Regulacja ręczna Filtr Filtr Filtr Filtr Filtr Filtr Filtr Filtr Kolejność modułów roboczych elektromagnetyczny elektromagnetyczny elektromagnetyczny elektromagnetyczny elektromagnetyczny elektromagnetyczny elektromagnetyczny elektromagnetyczny Ręczne otwieranie Ręczne otwieranie Ręczny Regul. Ręczny Regul. odcinającozwrotny zwrotny Ręczny Regul. Ręczny Regul. zwrotny Ręczne otwieranie Ręczne otwieranie Ręczne otwieranie Filtr Elektr. Rozpr. Filtr silnikowy Filtr Filtr Filtr elektromagnetyczny elektromagnetyczny elektromagnetyczny zwrotny odcinającozwrotny Filtr Elektr. Rozpr. odcinającozwrotny Opcjonalnie filtr siatkowy* Opcjonalnie filtr siatkowy* Opcjonalnie filtr siatkowy* Opcjonalnie filtr siatkowy* Opcjonalnie filtr siatkowy* Opcjonalnie filtr siatkowy* elektromagnetyczny ICS** silnikowy elektromagnetyczny ICS** silnikowy * Tylko ICF 50 ** Typowe funkcje ICS: elektromagnetyczny, sterowanie ciśnieniem lub temperaturą (patrz karta katalogowa ICS) Różne 90 Konfiguracje różne Ręczny Regul. Ręczny Regul. Ręczny Regul. Dodatkowe przyłącze silnikowy Ręczny Regul. Danfoss DCS (mwa) DKRCI.PD.FT1.A H

25 Zasilanie płynem Zastosowanie 1: Zasilanie cieczą (bez odtajania gorącym gazem) Typ Liczba modułów Zast. # Wielkość przyłącza Typ przyłącza Usytuowanie modułu K v całkowite [cale] [mm] M1 M2 M3 M4 M5 M6 kg lbs Waga Nr. ICF RA 3/4 20 Spawane doczołowe ANSI (B 36.10) A ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 2,1 9,5 20,9 027L3004 ICF RA 1 25 Spawane doczołowe ANSI (B 36.10) A ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 2,1 10,1 22,2 027L3373 ICF RB 11/4 32 Spawane doczołowe ANSI (B 36.10) A ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25B ICFS 25 7,3 23,8 52,4 027L4012 ICF RA 3/4 20 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 2,1 9,5 20,9 027L3000 ICF RA 1 25 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 2,1 9,7 21,3 027L3002 ICF HRA 1 25 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICFR 20A ICFS 20 2,4 10,3 22,7 027L3302 ICF HRB 1 25 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICFR 20B ICFS 20 2,8 10,3 22,7 027L3406 ICF RA 1 25 Spawane doczołowo zgodnie z DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25A ICFS 25 5,3 23,6 51,9 027L4002 ICF RA 11/4 32 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 2,1 9,7 21,3 027L3003 ICF HRA 11/4 32 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICFR 20A ICFS 20 2,4 10,3 22,7 027L3303 ICF HRB 11/4 32 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICFR 20B ICFS 20 2,8 10,3 22,7 027L3407 ICF RA 11/4 32 Spawane doczołowo zgodnie z DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25A ICFS 25 5,3 23,6 51,9 027L4006 ICF RB 11/4 32 Spawane doczołowo zgodnie z DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25B ICFS 25 7,3 23,6 51,9 027L4011 ICF RB 1½ 40 Spawane doczołowo zgodnie z DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25B ICFS 25 7,3 22,7 49,9 027L4016 ICF RA 3/4 20 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFS 20 2,1 10,4 22,9 027L3005 ICF RA 1 25 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFS 20 2,1 9,9 21,8 027L3007 ICF HRA 1 25 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20-E ICFE 20-H ICFB 20 ICFR 20-A ICFS 20 2,4 10,9 24,0 027L3305 ICF HRB 1 25 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICFR 20B ICFS 20 2,8 10,9 24,0 027L3408 ICF RA 1 25 mufa do spawania ANSI (B 16.11) S ICFS 25 ICFF 25E ICFE 25 ICFB 25 ICFR 25A ICFS 25 5,3 24,1 53,0 027L4003 ICF RA 11/4 32 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFS 20 2,1 10,1 22,2 027L3008 ICF HRA 11/4 32 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICFR 20A ICFS 20 2,4 10,9 24,0 027L3306 ICF HRB 11/4 32 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICFR 20B ICFS 20 2,8 10,9 24,0 027L3409 ICF RA 11/4 32 mufa do spawania ANSI (B 16.11) S ICFS 25 ICFF 25E ICFE 25 ICFB 25 ICFR 25A ICFS 25 5,3 23,8 52,4 027L4008 ICF RB 11/4 32 mufa do spawania ANSI (B 16.11) S ICFS 25 ICFF 25E ICFE 25 ICFB 25 ICFR 25B ICFS 25 7,3 24,2 53,2 027L4013 ICF RB 1½ 40 Socket weld, ANSI (B 16.11) S ICFS 25 ICFF 25E ICFE 25 ICFB 25 ICFR 25B ICFS 25 7,3 23,8 52,4 027L4017 Zastosowanie 2: Zasilanie płynem Typ Liczba modułów Zast. # Wielkość przyłącza Typ przyłącza Usytuowanie modułu K v całkowite [cale] [mm] M1 M2 M3 M4 M5 M6 kg lbs Waga Numer ICF RA 3/4 20 Spawane doczołowe ANSI (B 36.10) A ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFN 20 2,1 9,8 21,6 027L3013 ICF RA 3/4 20 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFN 20 2,1 9,7 21,3 027L3009 ICF RB 3/4 20 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20B ICFN 20 2,3 10,2 22,9 027L3398 ICF RA 1 25 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFN 20 2,1 9,7 21,3 027L3011 ICF HRA 1 25 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICFR 20A ICFN 20 2,3 10,2 22,9 027L3309 ICF HRB 1 25 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICFR 20B ICFN 20 2,6 9,2 20,2 027L3410 ICF RA 11/4 32 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFO 20 ICFR 20A ICFN 20 2,1 9,7 21,3 027L3012 ICF HRA 11/4 32 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICFR 20A ICFN 20 2,3 9,2 20,2 027L3310 ICF HRB 11/4 32 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFB 20 ICFR 20B ICFN 20 2,6 9,2 20,2 027L3411 ICF RA 11/4 32 Spawane doczołowo zgodnie z DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFB 25 ICFR 25A ICFN 25 5,3 23,3 51,3 027L4135 ICF RA 3/4 20 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFN 20 2,1 10,1 22,2 027L3014 ICF RA 1 25 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFN 20 2,1 9,9 21,8 027L3016 ICF HRA 1 25 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICFR 20A ICFN 20 2,3 8,8 19,4 027L3312 ICF HRB 1 25 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICFR 20B ICFN 20 2,6 8,8 19,4 027L3412 ICF RA 11/4 32 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20E ICFE 20 ICFO 20 ICFR 20A ICFN 20 2,1 9,9 21,8 027L3017 ICF HRA 11/4 32 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICFR 20A ICFN 20 2,3 10,9 24,0 027L3313 ICF HRB 11/4 32 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20E ICFE 20H ICFB 20 ICFR 20B ICFN 20 2,6 10,9 24,0 027L3413 Napęd ICAD do modułów zaworów silnikowych oraz cewki do modułów zaworów elektromagnetycznych należy zamówić oddzielnie. Uwaga: W przypadku stosowania w systemach z CO2 o-ringi w module ICM mogą zwiększać swoją objętość. W związku z tym, podczas przeglądu zaleca się wymianę o-ringów przed ponownym zamontowaniem modułu roboczego ICM w korpusie zaworu ICF. Danfoss DCS (mwa) DKRCI.PD.FT1.A H

26 Zasilanie cieczą Zastosowanie 3: Zasilanie płynem Typ Liczba modułów Zast. # Wielkość przyłącza Typ przyłącza Usytuowanie modułu K v całkowite [cale] [mm] M1 M2 M3 M4 M5 M6 kg lbs Waga Numer ICF RA 3/4 20 Spawane doczołowe ANSI (B 36.10) A ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFS 20 2,1 9,9 21,8 027L3022 ICF RA 1 25 Spawane doczołowe ANSI (B 36.10) A ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFS 20 2,1 9,9 21,8 027L3419 ICF RA 3/4 20 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFS 20 2,1 9,6 21,1 027L3018 ICF RA 1 25 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFS 20 2,1 9,7 21,3 027L3020 ICF HRA 1 25 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20A ICFS 20 2,3 10,5 23,1 027L3316 ICF HRB 1 25 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20B ICFS 20 2,6 10,6 23,3 027L3414 ICF RA 1 25 Spawane doczołowo zgodnie z DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25A ICFS 25 5,3 23,4 51,5 027L4020 ICF RA 11/4 32 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20A ICFS 20 2,1 10,4 22,9 027L3021 ICF HRA 11/4 32 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20A ICFS 20 2,3 10,6 23,3 027L3317 ICF HRB 11/4 32 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20H ICFC 20 ICFR 20B ICFS 20 2,6 10,6 23,3 027L3415 ICF RA 11/4 32 Spawane doczołowo zgodnie z DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25A ICFS 25 5,3 23,2 51,0 027L4024 ICF RB 11/4 32 Spawane doczołowo zgodnie z DIN-EN D ICFS 20 ICFF 20 ICFE 20 ICFC 20 ICFR 20B ICFS 20 2,4 10,4 22,9 027L3430 ICF RB 11/4 32 Spawane doczołowo zgodnie z DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25B ICFS 25 7,2 23,8 52,4 027L4029 ICF RB 1½ 40 Spawane doczołowo zgodnie z DIN-EN D ICFS 25 ICFF 25 ICFE 25 ICFC 25 ICFR 25B ICFS 25 7,2 24,0 52,8 027L4034 ICF RA 3/4 20 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20E ICFE 20 ICFC 20 ICFR 20A ICFS 20 2,1 10,0 22,0 027L3023 ICF HRA 3/4 20 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFR 20A ICFS 20 2,3 10,7 23,5 027L3352 ICF HRB 3/4 20 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFR 20B ICFS 20 2,6 10,7 23,5 027L3418 ICF RA 1 25 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20E ICFE 20 ICFC 20 ICFR 20A ICFS 20 2,1 10,0 22,0 027L3025 ICF HRA 1 25 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFR 20A ICFS 20 2,3 11,2 24,6 027L3319 ICF HRB 1 25 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFR 20B ICFS 20 2,6 11,2 24,6 027L3416 ICF RA 1 25 mufa do spawania ANSI (B 16.11) S ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25A ICFS 25 5,3 24,2 53,2 027L4021 ICF RA 11/4 32 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20E ICFE 20 ICFC 20 ICFR 20A ICFS 20 2,1 10,1 22,2 027L3026 ICF HRA 11/4 32 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFR 20A ICFS 20 2,3 11,3 24,9 027L3320 ICF HRB 11/4 32 mufa do spawania ANSI (B 16.11) S ICFS 20 ICFF 20E ICFE 20H ICFC 20 ICFR 20B ICFS 20 2,6 11,3 24,9 027L3417 ICF RA 11/4 32 mufa do spawania ANSI (B 16.11) S ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25A ICFS 25 5,3 24,1 53,0 027L4026 ICF RB 11/4 32 mufa do spawania ANSI (B 16.11) S ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25B ICFS 25 7,2 24,1 53,0 027L4031 ICF RB 1½ 40 mufa do spawania ANSI (B 16.11) S ICFS 25 ICFF 25E ICFE 25 ICFC 25 ICFR 25B ICFS 25 7,2 24,2 53,2 027L4035 * Ustalone położenie modułu Napęd ICAD do modułów silnikowych oraz cewki do modułów zaworów elektromagnetycznych należy zamówić oddzielnie. Uwaga: W przypadku zastosowania w systemach z CO2 o-ringi w module ICM mogą zwiększać swoją objętość. W związku z tym, podczas przeglądu zaleca się wymianę o-ringów przed ponownym zamontowaniem modułu roboczego ICM w korpusie zaworu ICF. Danfoss DCS (mwa) DKRCI.PD.FT1.A H
