PROJEKT ARCHITEKTONICZNO BUDOWLANY. REMONTU I MODERNIZACJI PLACU ZABAW PRZY UL. KIRASJERÓW 4, 4a, 4b, 6 W WARSZAWIE

Transkrypt

1 Tytuł: Głosków Letnisko, lipiec 206 PROJEKT ARCHITEKTONICZNO BUDOWLANY REMONTU I MODERNIZACJI PLACU ZABAW PRZY UL. KIRASJERÓW 4, 4a, 4b, 6 W WARSZAWIE Lokalizacja: Inwestor: Fragment działki nr ew. 24/5 obr , Przy ulicy Kirasjerów w Warszawie Zakład Gospodarowania Nieruchomościami w Dzielnicy Praga Południe m. st. Warszawy Warszawa, ul Walewska 4 Autor opracowania - projektant: Architektura: mgr inż. arch. Piotr Łukanowski upr. bud. w spec. architektonicznej b. o. nr MA/024/3 Oświadczenie projektanta Zgodnie z art. 20. ust. 4 Ustawy - Prawo Budowlane z dnia 7 lipca 994r. (Dz.U. 994 nr 89 poz. 44, z późn. zm.), wyżej podpisani Projektanci oświadczają, że niniejsza dokumentacja została sporządzona zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Egzemplarz nr. L i p i e c 6 S t r o n a

2 A. Zestawienie zawartości L.p. Nazwa Str. Skala Rys.. Strona tytułowa Zestawienie zawartości Opis techniczny Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zagospodarowanie terenu / Sytuacja 3 :500/:5000 A Plac zabaw - założenia 4 :00 A Plac zabaw - bezpieczeństwo 5 :00 A Projektowane wyposażenie 6 - A Plac zabaw demontaże 7 :00 A Rzut rozmieszczenie urządzeń 8 :50 A.0.6. Uprawnienia i przynależność do Izby branżowej projektanta Oświadczenie o zgodności dokumentacji papierowej z wersją elektroniczną Projekt zawiera 2 stron. S t r o n a 2 L i p i e c 6

3 Opis techniczny Podstawa opracowania Podstawą opracowania projektu są: Zlecenie Zamawiającego Wizja lokalna terenu i ogólna inwentaryzacja własna, oraz fotograficzna (stan czerwiec 206) Koncepcja architektoniczna uzgodniona z Zamawiającym Obowiązujące przepisy i normy budowlane Mapa zasadnicza opracowywanego obszaru Przedmiot inwestycji Stan prawny terenu Zamawiający oświadcza, że posiada prawo do dysponowania nieruchomością nr ew. 24/5 obr w Warszawie na cele budowlane (nieruchomość przy ulicy Kirasjerów między budynkami 4,4A,4B,6). Zakres opracowania Projekt obejmuje swoim zakresem modernizację istniejącego placu zabaw bez zmiany istniejących całościowych parametrów powierzchniowych i lokalizacji placu. Zagospodarowanie części przedmiotowej działki dotyczy wyposażenia placu zabaw w elementy małej architektury. Opracowanie obejmuje: lokalizację przestrzenną elementów zabawowych i elementów małej architektury; określenie lokalizacji nawierzchni amortyzującej; określenie warunków i wymagań dotyczących prac budowlanych. Stan istniejący Położenie Plac zabaw dla najmłodszych, jest częścią kompleksu rekreacyjnego, w którego skład wchodzą asfaltowe boiska do koszykówki (poza zakresem projektu). Placyk znajduje się w zachodniej części działki. Ukałtowanie Teren płaski. Kałt placu zabaw wyznaczony poprzez istniejące alejki asfaltowe, a od wschodu poprzez plac asfaltowy. Powierzchnia opracowywana pokryta trawą. Na terenie skweru nie ma drzew ani krzewów. Wyposażenie Teren wolny jest od jakichkolwiek budynków. Obecnie plac wyposażony jest w następujące elementy małej architektury: Huśtawka podwójna Karuzela Drabinka wspinaczkowa domek Tablica regulaminowa.. L i p i e c 6 S t r o n a 3

4 Stan projektowany Założenia programowe Zgodnie z ustaleniem z Inwestorem funkcja terenu przewidziana jest, jako ogólnodostępny teren rekreacyjny, wyposażony w nowe urządzenia zabawowe i elementy małej architektury przeznaczone dla dzieci w wieku przedszkolnym i wczesnym wieku szkolnym. Dla zwiększenia bezpieczeństwa utworzone zostaną nawierzchnie tłumiące uderzenia, w miejscach wymaganych normą EN 76 i EN 77. Celem inwestycji jest unowocześnienie i uatrakcyjnienie placu zabaw przy jednoczesnym zachowaniu wymogów bezpieczeństwa dzieci korzystających z placu zabaw. Dodatkowymi korzyściami ma być m.in. polepszenie walorów estetycznych. Bilans terenu powierzchnia obszaru opracowania 224,00 m² powierzchnia terenu z piaskową nawierzchnią bezpieczną zgodną z normą EN 77 47,00m² powierzchnia projektowanej nawierzchni trawiastej 77,00m² Roboty ziemne Przewiduje się wykonanie korytowania terenu pod huśtawką podwójną, wahadłową na głębokość 30cm, pod reą powierzchni piaskowej na głębokość 20cm, oraz przygotowanie terenu do położenia trawy o podwyższonej wytrzymałości na zwiększone użytkowanie (trawa z rolki). Urobek z należy wywieźć poza teren budowy. Roboty budowlane Roboty demontażowe W ramach zakresu prac związanych ze zrealizowaniem projektu należy zdemontować oraz zutylizować następujące istniejące urządzenia i zabawki: karuzela z siedziskami huśtawka podwójna ważka, drabinki wspinaczkowe typu domek tablica regulaminowa Uwaga: przed utylizacją należy uzgodnić z Inwestorem (ZGN) ewentualną możliwość wykorzystania zabawek w innej lokalizacji po uprzednim odrestaurowaniu (poza zakresem powyższego opracowania projektowego). Wykonanie nawierzchni bezpiecznej. Przewiduje się zniwelowanie terenu pod przyszłą nawierzchnię bezpieczną. Niwelacja polegać będzie na naniesieniu warstwy minimum 30cm(huśtawka wahadłowa)/20cm piasku z atestem PZH na fragment wcześniej wykorytowany. Przed naniesieniem piasku obszar wykorytowany należy wyłożyć warstwą geowłókniny. Aby warunek bezpieczeństwa zachować należy regularnie monitorować grubość warstwy piasku, a w razie potrzeby uzupełniać. Fundamentowanie urządzeń zgodne z zaleceniami producenta. W obrębie huśtawki ważki oraz karuzeli platformowej znajduje się strefa bezpieczna trawiasta. Aby warunek bezpieczeństwa pozostał spełniony konieczne jest utrzymywanie trawnika w dobrym stanie. S t r o n a 4 L i p i e c 6

5 Wykonanie ogrodzenia terenu wraz z instalacją obiektów małej architektury takich jak: kosz na śmieci, tablica regulaminowa. W skład robót budowlanych wchodzi również ustawienie ławek zgodnie z wytycznymi projektowymi. W projekcie zastosowano ławki o wymiarach (sz./dł./w.): 0,6x,8x0,6m., oraz 0,72x,8x0,82m.4. Wszelkie roboty budowlane winny być prowadzone zgodnie ze uką budowlaną i polskimi normami. Wyposażenie projektowane Zaproponowane urządzenia posłużyły do przygotowania projektu o określonym budżecie. Do realizacji inwestycji należy użyć produktów o podanych niżej maksymalnych gabarytach lub mniejszych, odpowiadających poniższej specyfikacji materiałowo ilościowej. Dopuszczalne jest zastosowanie materiałów o parametrach technicznych równoważnych lub lepszych. Zestaw ze zjeżdżalnią -. x podest z zadaszeniem x schody skośne (drabinka) x ślizg x rura strażacka Maksymalna wysokość upadku,20 Szerokość urządzenia,50 Szerokość strefy bezpieczeństwa 4,50 Długość urządzenia 3,5 Długość strefy bezpieczeństwa 6,65 Wysokość całkowita urządzenia 3,0 Daszki, siedziska oraz zabezpieczenia wykonać z płyt polietylenowych HDPE odpornych na działanie warunków atmosferycznych, promieni UV oraz wandalizm. Podesty powinny być wykonane z płyt antypoślizgowych odpornych na czynniki jak wyżej. Elementy drewniane wykonane z drewna klejonego, impregnowanego ciśnieniowo, powinny być zabezpieczone przed działaniem warunków atmosferycznych. Przekrój elementów drewnianych konstrukcyjnych 90x90mm. Elementy konstrukcyjne takie jak rury, uchwyty, poprzeczki ze stali nierdzewnej. Wszystkie elementy złączne jak śruby nakrętki i mocowania nierdzewne, a wystające łby śrub i nakrętki muszą być zabezpieczone plastikowymi zaślepkami. L i p i e c 6 S t r o n a 5

6 Huśtawka podwójna wahadłowa -. x Rama huśtawki x Siedzisko deseczka x Siedzisko gumowe (z barierkami) Maksymalna wysokość upadku,30 Szerokość urządzenia,95 Szerokość strefy bezpieczeństwa 2,80 Długość urządzenia 3,20 Długość strefy bezpieczeństwa 7,50 Wysokość całkowita urządzenia 2,40 Elementy stalowe konstrukcyjne ze stali konstrukcyjnej węglowej ocynkowanej proszkowo i dwukrotnie malowanej proszkowo. Łańcuchy ze stali nierdzewnej. Wszystkie elementy złączne jak śruby nakrętki i mocowania nierdzewne, a wystające łby śrub i nakrętki muszą być zabezpieczone plastikowymi zaślepkami. Zawiesia huśtawek ze stali nierdzewnej. Elementy mocujące powinny być łożyskowane, aby zapewnić bezszelestną i długotrwałą pracę. Siedziska powinny być odporne na uszkodzenia mechaniczne oraz wpływ czynników atmosferycznych. Piaskownica -. x Piaskownica 4x Ławeczki - siedziska Maksymalna wysokość upadku 0,30 Szerokość urządzenia 3,00 Szerokość strefy bezpieczeństwa 6,00 Długość urządzenia 3,00 Długość strefy bezpieczeństwa 6,00 Wysokość całkowita urządzenia 0,30 Elementy konstrukcyjne co najmniej z drewna impregnowanego próżniowo i ciśnieniowo. Drewno cylindryczne z rdzeniem lub bezrdzeniowe o średnicy ~00mm. Siedziska ze sklejki liściastej, wodoodpornej o wysokiej wytrzymałości, laminowanej filmem melaminowym i malowanej farbami na bazie naturalnych wosków. Siedziska powinny być odporne na uszkodzenia mechaniczne oraz wpływ czynników atmosferycznych. Wszystkie elementy złączne jak śruby nakrętki i mocowania nierdzewne (lub co najmniej ze stali ocynkowanej), a wystające łby śrub i nakrętki muszą być zabezpieczone plastikowymi zaślepkami. S t r o n a 6 L i p i e c 6

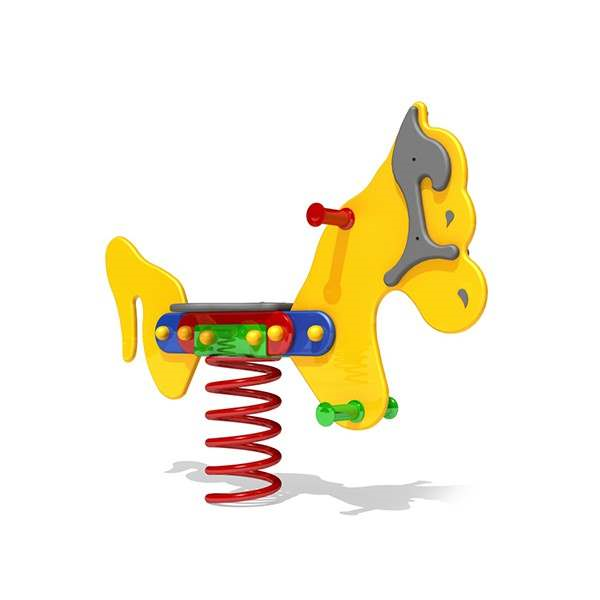

7 Sprężynowiec konik -. x huśtawka typu sprężynowiec Maksymalna wysokość upadku 0,46 Szerokość urządzenia 0,28 Szerokość strefy bezpieczeństwa 2,90 Długość urządzenia,5 Długość strefy bezpieczeństwa 3,75 Wysokość całkowita urządzenia 0,87 Siedziska/osłony ze sklejki liściastej, wodoodpornej o wysokiej wytrzymałości, odpornej na działanie warunków atmosferycznych, laminowanej filmem melaminowym, malowanej farbami na bazie naturalnych wosków. Konstrukcja: sprężyna powinna być zastosowana stal najwyższej jakości odpowiednio zabezpieczona przed działaniem warunków atmosferycznych np. poprzez malowanie proszkowe. Łączniki: śruby, elementy złączne stal nierdzewna, a co najmniej stal ocynkowana. Elementy należy osłonić plastikowymi zaślepkami (korkami). Huśtawka wagowa -. x Huśtawka Maksymalna wysokość upadku 0,99 Szerokość urządzenia 0,36 Szerokość strefy bezpieczeństwa 2,36 Długość urządzenia 2,70 Długość strefy bezpieczeństwa 5,70 Wysokość całkowita urządzenia 0,80 Elementy metalowe stal węglowa konstrukcyjna zabezpieczona przed korozją poprzez ocynkowanie i malowanie proszkowe. Łączniki, kotwy lub śruby co najmniej ocynkowane lub nierdzewne, z nakrętkami i podkładkami we wszystkich łączeniach, zagłębione w sednikowanym otworze lub zamknięte w plastikowej kopułce. Siedziska: polietylenowa płyta HDPE lub podobne odporne na działanie warunków atmosferycznych, promieni UV i wandalizm. L i p i e c 6 S t r o n a 7

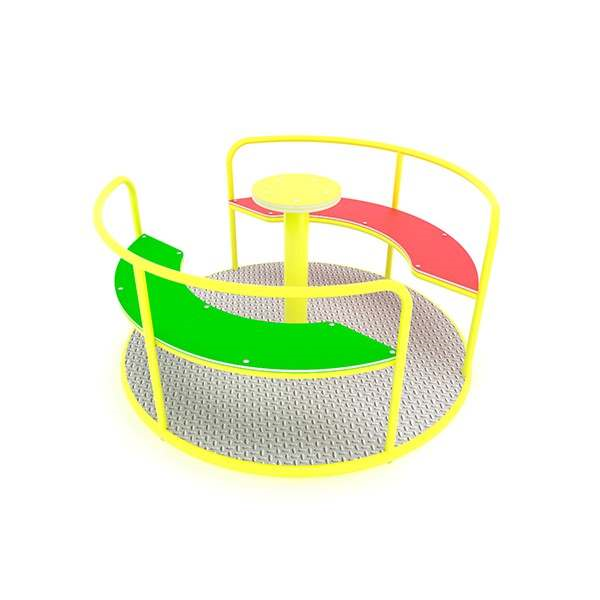

8 Karuzela platformowa -. x Karuzela z zabezpieczeniami przed wypadnięciem dziecka Maksymalna wysokość upadku 0,70 Szerokość urządzenia,50 Szerokość strefy bezpieczeństwa 5,50 Długość urządzenia,50 Długość strefy bezpieczeństwa 5,50 Wysokość całkowita urządzenia 0,70 Elementy metalowe stal węglowa konstrukcyjna zabezpieczona przed korozją poprzez ocynkowanie i malowanie proszkowe. Podest antypoślizgowy np. aluminiowa blacha ryflowana Łączniki, kotwy lub śruby co najmniej ocynkowane lub nierdzewne, z nakrętkami i podkładkami we wszystkich łączeniach, zagłębione w sednikowanym otworze lub zamknięte w plastikowej kopułce. Siedziska: polietylenowa płyta HDPE lub podobne odporne na działanie warunków atmosferycznych, promieni UV i wandalizm. Elementy zabawowe powinny posiadać aktualne certyfikaty bezpieczeństwa, posiadać co najmniej trzyletni okres gwarancji, być wykonane z bezpiecznych i trwałych materiałów. Sprzęt powinien być zgodny z Polskimi Normami oraz warunkami bezpieczeństwa określonymi w szczególności w przepisach o ogólnym bezpieczeństwie produktów. Należy bezwzględnie zachować strefy bezpieczeństwa dla każdego z urządzeń. Montaż elementów powinien być zgodny z instrukcją producenta. Produkty powinny być przeznaczone na publiczne place zabaw. Urządzenia placu zabaw należy zaopatrzyć w tabliczki informacyjne wskazujące sposób jego wykorzystania. Ławka bez oparcia-. x Ławka bez oparcia Szerokość 0,60 Długość,80 Wysokość 0,60 Konstrukcja: stal zabezpieczona przed szkodliwym działaniem warunków atmosferycznych, ocynkowana, malowana proszkowo. Siedziska: drewno rdzeniowe, zabezpieczone przed działaniem warunków atmosferycznych poprzez impregnowanie. S t r o n a 8 L i p i e c 6

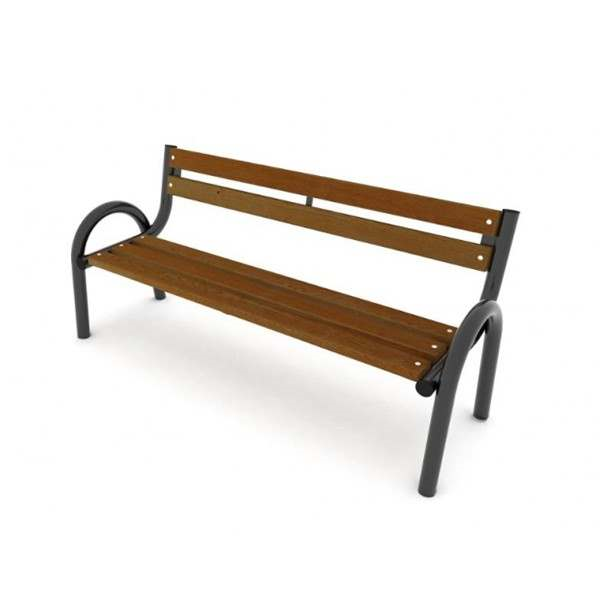

9 Ławka z oparciem -. 4 x Ławka z oparciem Szerokość 0,75 Długość,80 Wysokość 0,80 Konstrukcja: stal zabezpieczona przed szkodliwym działaniem warunków atmosferycznych, ocynkowana, malowana proszkowo. Siedziska: drewno rdzeniowe, zabezpieczone przed działaniem warunków atmosferycznych poprzez impregnowanie. Tablica regulaminowa -. x Tablica regulaminowa Szerokość 0,85 Wysokość,50 Konstrukcja: stal zabezpieczona przed szkodliwym działaniem warunków atmosferycznych, ocynkowana, malowana proszkowo. Kosz na śmieci -. x kosz na odpady Wysokość 0,95 Konstrukcja: stal zabezpieczona przed szkodliwym działaniem warunków atmosferycznych, ocynkowana, malowana proszkowo. Elementy ogrodzenia -. wg wytycznych projektowych x przęsło ogrodzeniowe wraz z słupkami, łącznikami, fundamentem Długość 2,50 Wysokość,0 Konstrukcja: stal ocynkowana. Elementy ozdobne: polietylenowa płyta HDPE odporna na działanie warunków atmosferycznych, promieni UV oraz wandalizm. L i p i e c 6 S t r o n a 9

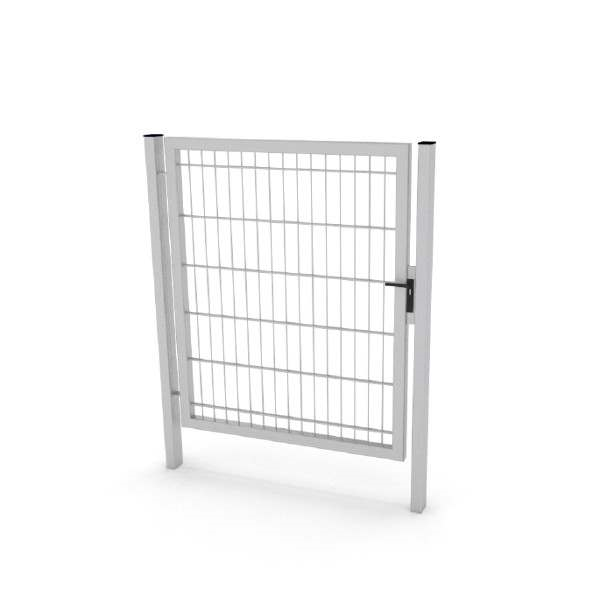

10 Elementy ogrodzenia - furtka -. x furtka wraz z słupkami, łącznikami, fundamentem, samozamykaczem Długość,00 Wysokość,0 Konstrukcja: stal ocynkowana. Uwagi końcowe Wszystkie wymiary do dokładnego ustalenia na terenie budowy. W przypadku wątpliwości lub niejasności należy odpowiednio niezwłocznie zwrócić się z zapytaniem do projektanta lub zamawiającego lub/i dostawcy określonego systemu/materiałów. Do projektu wykorzystano mapę zasadniczą, podczas budowy należy szczególnie uważać na ewentualne instalacje podziemne, które mogą nie być zaznaczone na mapie. Wszystkie zastosowane materiały powinny odpowiadać obowiązującym normom oraz posiadać wymagane atesty i certyfikaty oraz nie mogą stanowić zagrożenia dla higieny i zdrowia użytkowników wg wymogów Ustawy Prawo budowlane z dnia 7 lipca 994 roku art. 0 z późniejszymi zmianami. W zależności od zastosowanych materiałów należy bezwzględnie przestrzegać technologii i wymagań producentów. Przed odbiorem końcowym należy przedstawić komplet certyfikatów PZH i załączyć je do dokumentacji odbiorowej. Prace budowlane należy wykonać z należytą starannością oraz wiedzą i uką budowlaną oraz wg odpowiednich norm i specyfikacji technicznej wykonania i odbioru robót załączonej do projektu. Bezpieczeństwo na placu zabaw Plac zabaw powinien spełniać normy bezpieczeństwa dotyczące urządzeń zabawowych, materiałów z których są wykonane zabawki, nawierzchni na których stoją urządzenia, oraz systematycznej kontroli bezpieczeństwa na placu zabaw. Obowiązują następujące normy dotyczące urządzeń i kontroli bezpieczeństwa na placach zabaw, do których należy się stosować: PN EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań; PN EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metody badań huśtawek; PN EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metody badań zjeżdżalni; PN EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metody badań karuzeli; PN EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metody badań urządzeń kołyszących; PN EN Wyposażenie placów zabaw. Wytyczne instalowania, sprawdzania, konserwacji i eksploatacji; S t r o n a 0 L i p i e c 6

11 PN EN Nawierzchnie placów zabaw amortyzujące upadki. Wymagania bezpieczeństwa i metody badań; PN EN /A:2004 Nawierzchnie placów zabaw amortyzujące upadki. Wymagania bezpieczeństwa i metody badań. Urządzenia powinny być mocowane zgodnie z wytycznymi producenta i oraz zgodnie z normą PN EN Producent dostarcza rysunki techniczne, schematy, instrukcje montażu i użytkowania, potrzebne także do konserwacji, napraw, oraz konkretne wytyczne do sprawdzenia elementów przed oddaniem do użytkowania. Plac zabaw powinien być systematycznie kontrolowany kontrola funkcjonalności placu zabaw kilka razy w roku kontrola przez oględziny rożnych elementów placu zabaw przynajmniej raz w roku Dokładne wytyczne kontrolowania placów zabaw podane są w normie PN EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metod badań PN EN Wyposażenie placów zabaw. Wytyczne instalowania, sprawdzania, konserwacji i eksploatacji. BIOZ informacja dotycząca bezpieczeństwa i ochrony zdrowia TEMAT: Remont i modernizacja placu zabaw przy ul. Kirasjerów 4, 4a, 4b, 6 w Warszawie ADRES: Fragment działki nr ew. 24/5 obręb , przy ulicy Kirasjerów w Warszawie. INWESTOR: Zakład Gospodarowania Nieruchomościami w Dzielnicy Praga Południe m. st. Warszawy, Warszawa, ul. Walewska 4. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów przygotowanie terenu inwestycji, montaż elementów małej architektury, wykonanie trawnika. 2. Zakres i kolejność robót: Demontaż urządzeń zabawowych; prace ziemne korytowanie; przygotowanie fundamentów pod urządzenia; montaż elementów małej architektury; wykonanie nawierzchni bezpiecznej po uprzednim wyłożeniu podłoża geowłókniną; wykonanie trawnika montaż elementów ogrodzeniowych. 3. Wykaz istniejących obiektów budowlanych. Teren przewidywanej inwestycji nie jest ogrodzony. Występują wbudowane urządzenia małej architektury - zabawki rekreacyjne: podwójna huśtawka, stalowe drabinki, karuzela. 4. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi demontowane elementy małej architektury; podziemne sieci uzbrojenia nie wykazane na załączonej do projektu mapie zasadniczej. L i p i e c 6 S t r o n a

12 5. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia zagrożenie w czasie manewrowania sprzętem, pojazdami podczas wykonywania prac ziemnych zagrożenie stwarzają prace montażowe prowadzone na wysokościach większych niż 0,5 m. zagrożenia wpływające na bezpieczeństwo otoczenia terenu budowy mogące wystąpić incydentalnie, o ile nie zostaną spełnione podstawowe wymagania BHP; wypadki związane z wchodzeniem na teren budowy osób niepowołanych. 6. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Pracownicy powinni być przeszkoleni w zakresie przepisów BHP obowiązujących przy wykonywaniu robót budowlanych; Wykonawca, przed przystąpieniem do realizacji robót, jest obowiązany określić zasady postępowania w przypadku zagrożenia i zaznajomić z nimi pracowników. 7. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii innych zagrożeń. Nie występują strefy szczególnego zagrożenia OPRACOWAŁ: mgr inż. arch. Piotr Łukanowski S t r o n a 2 L i p i e c 6

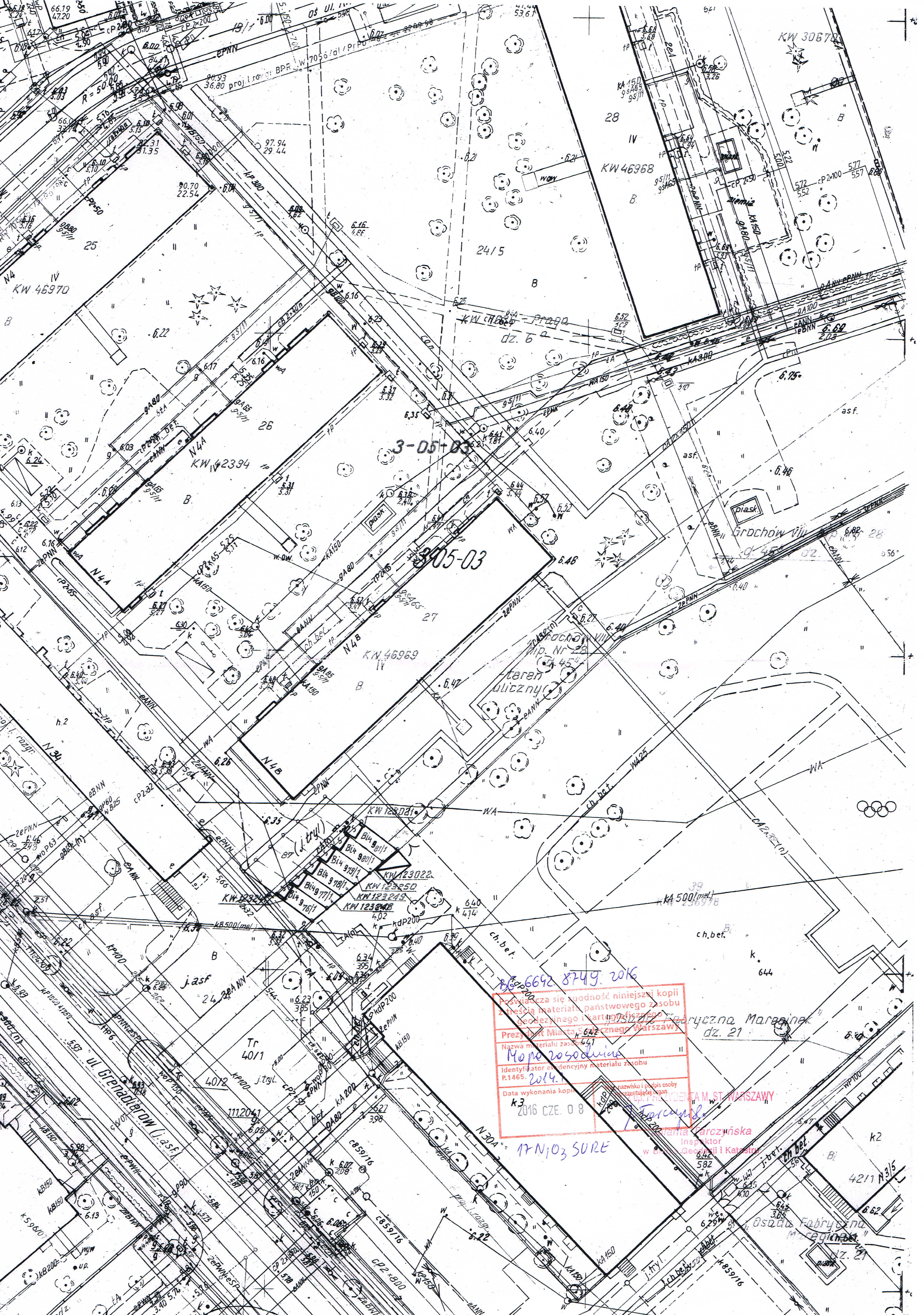

13 Pn LEGENDA: obszar opracowania Na opracowywanym obszarze nie występuję piaskownica widoczna na mapie zasadniczej. Obszar i układ względem istniejących alejek i terenów utwardzonych opracowywanego placu zabaw nie ulega zmianie. Pn Sytuacja :5000 Jednostka projektowa: PL-Architektura Głosków Letnisko pl@pl-architektura.pl Nazwa inwestycji: Remont i modernizacja placu zabaw ZGN Warszawa Praga Inwestor: Kirasjerów 4,4A,4B,6 dz. ew. 24/5 obręb , Warszawa Adres inwestycji: Branża: architektura Tytuł rysunku: Zagospodarowanie terenu mgr inż. arch. Piotr Łukanowski upr. bud. nr MA/024/3 w spec. arch. b. o. Faza projektu: koncepcja Data wydania: Format: A3 Skala: :500, :5000 Rev: rev 00 Wewn. nr rys.: A.0. Strona 3

14 kosz tabl. furtka z samozamykaczem ławka "B" element niepełnowymiarowy 5. Pn LEGENDA teren zielony placu zabaw - do renowacji (ułożenie trawy z rolki) nawierzchnia bezpieczna - piaskowa gr. 30cm strefa najmłodszych dzieci - patrz: rys. bezpieczeństwo 3. oznaczenie obszarów bezpieczeństwa przynależnych do poszczególnych urzadzeń panel ogrodzenia dł. 250cm ławka "A" 6. panel ogrodzenia o innej długości wejście na placyk projektowane Dane powierzchniowe: Powierzchnia placyku 224,00 m 2 powierzchnia nawierzchni piaskowej 47,00 m 2 powierzchnia pozostałej na placu zieleni 77,00 m 2 ławka "A" ławka "A" ławka "A". Zaproponowane urządzenia zabawowe:. Zestaw ze zjeżdżalnią 2. Bujak 3. Huśtawka podwójna 4. Piaskownica 3x3 5. Huśtawka ważka 6. Karuzela platformowa inne elementy zagospodarowania: - ławki z oparciem 4. typ "A" - ławka bez oparcia. typ "B" - tablica informacyjna (regulaminowa) - ogrodzenie placyku - furtka - kosz na śmieci. Jednostka projektowa: PL-Architektura Głosków Letnisko Nazwa inwestycji: Inwestor: Remont i modernizacja placu zabaw Adres inwestycji: Branża: Tytuł rysunku: Kirasjerów 4,4A,4B,6 dz. ew. 24/5 obręb , Warszawa architektura Plac zabaw - założenia mgr inż. arch. Piotr Łukanowski upr. bud. nr MA/024/3 w spec. arch. b. o. ZGN Warszawa Praga pl@pl-architektura.pl Faza projektu: koncepcja Data wydania: Format: Skala: Rev: Wewn. nr rys.: A3 :00 rev 00 A.0.2 Strona 4

15 ławka "A" ławka "A" ławka "A" kosz tabl. furtka z samozamykaczem ławka "B" element niepełnowymiarowy 5. Pn LEGENDA teren zielony placu zabaw - do renowacji (ułożenie trawy z rolki) nawierzchnia bezpieczna - piaskowa gr. 30cm strefa najmłodszych dzieci - patrz: rys. bezpieczeństwo 3. oznaczenie obszarów bezpieczeństwa przynależnych do poszczególnych urzadzeń panel ogrodzenia dł. 250cm 6. panel ogrodzenia o innej długości wejście na placyk projektowane 4. Jednostka projektowa: PL-Architektura Głosków Letnisko pl@pl-architektura.pl. Nazwa inwestycji: Inwestor: Remont i modernizacja placu zabaw ZGN Warszawa Praga 2. Adres inwestycji: Branża: Kirasjerów 4,4A,4B,6 dz. ew. 24/5 obręb , Warszawa architektura Tytuł rysunku: ławka "A" Plac zabaw - bezpieczeństwo mgr inż. arch. Piotr Łukanowski upr. bud. nr MA/024/3 w spec. arch. b. o. Faza projektu: koncepcja Data wydania: Format: Skala: Rev: Wewn. nr rys.: A3 :00 rev 00 A.0.3 Strona 5

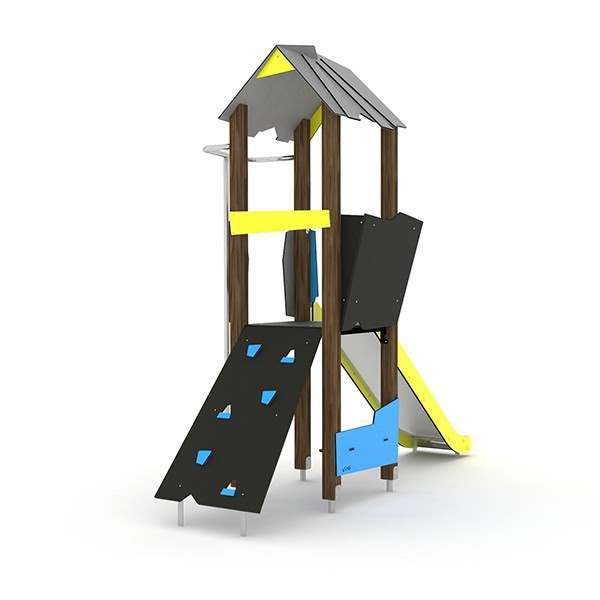

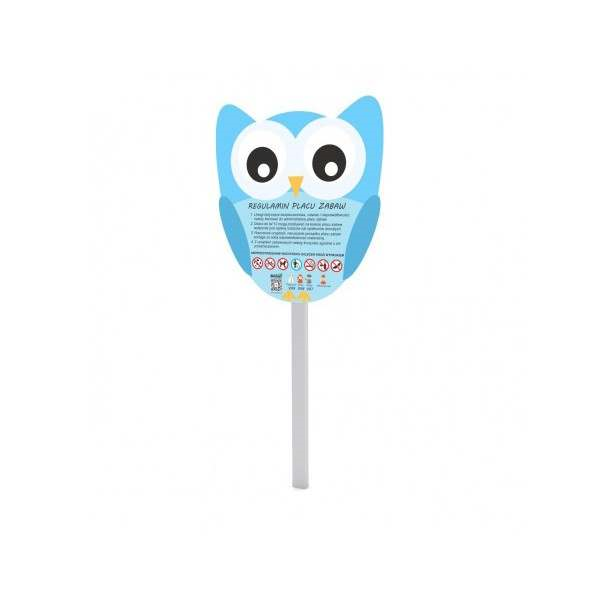

16 Zestaw ze zjeżdżalnią (z zamianą trapu wspinaczkowego na drabinkę) Huśtawka podwójna wahadłowa. Jedno krzesełko "koszyczek", drugie deseczka Piaskownica 3x3m, z siedziskami 7. tablica regulaminowa L.p. Wyszczególnienie URZĄDZENIA Zestaw ze zjeżdżalnią 2 Huśtawka podwójna wahadłowa 3 Piaskownica cztery 4 Sprężynowiec konik 5 Huśtawka wagowa 6 Karuzela tarczowa 7 tablica regulaminowa 8 ławki z oparciem 9 ławki bez oparcia 0 kosz na śmieci montaż 2 transport NAWIERZCHNIA prace budowlane przygotowawcze ilość 4 9. ławka z oparciem (typ"a" w projekcie) ławka z oparciem (typ"b" w projekcie) kpl. gr. piasku 30cm kpl m 2 47 m kpl. 2 wykonanie nawierzchni z trawy z rolki 8. uwagi 3 nawierzchnia piaskowa 4 transport OGRODZENIE ogrodzenie (panele pełnowymiarowe) 2 ogrodzenie (panele niepełnowymiarowe) 3 ogrodzenie - furtka 4 montaż 5 transport INNE prace demontażowe 2 geowłóknina pod nawierzchnią piaskową 22 gr.30 i 20cm... kpl. kpl. dł. 250cm 4 47 m2 Jednostka projektowa: PL-Architektura 4. Sprężynowiec konik 0. kosz na śmieci Głosków Letnisko pl@pl-architektura.pl Nazwa inwestycji: Remont i modernizacja placu zabaw ZGN Warszawa Praga Inwestor: Kirasjerów 4,4A,4B,6 dz. ew. 24/5 obręb , Warszawa Adres inwestycji: Branża: architektura Tytuł rysunku: 5. Huśtawka wagowa. panel ogrodzeniowy Projektowane wyposażenie mgr inż. arch. Piotr Łukanowski upr. bud. nr MA/024/3 w spec. arch. b. o. Faza projektu: koncepcja Data wydania: Format: 6. Karuzela tarczowa z zabezpieczeniami dla najmłodszych dzieci 2. furtka A3 Skala: :, Rev: rev 00 Wewn. nr rys.: A.0.4 Strona 6

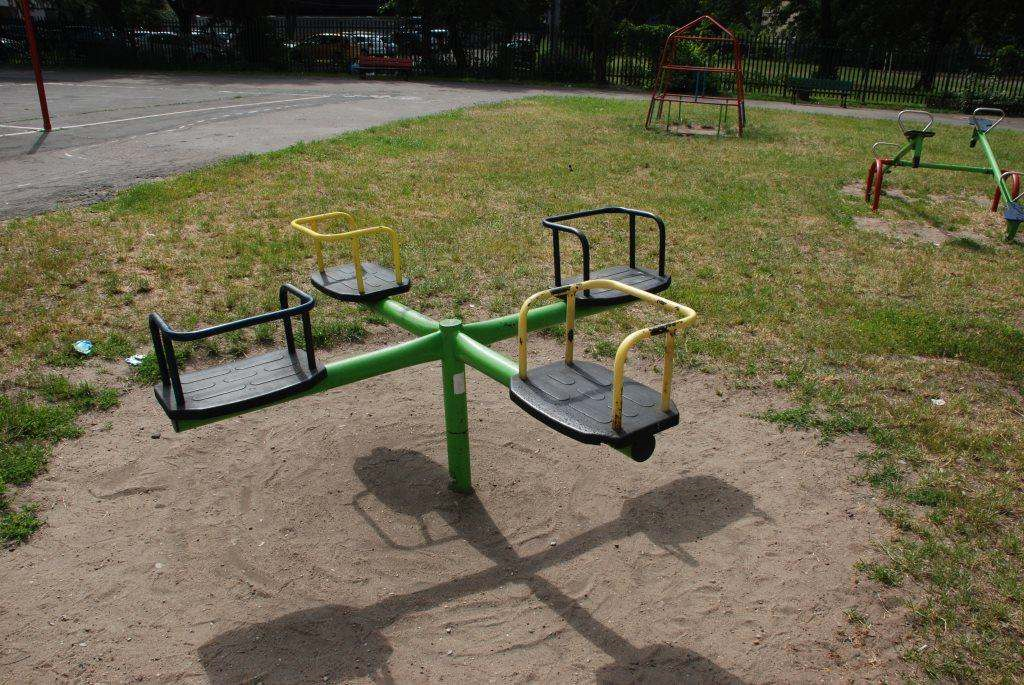

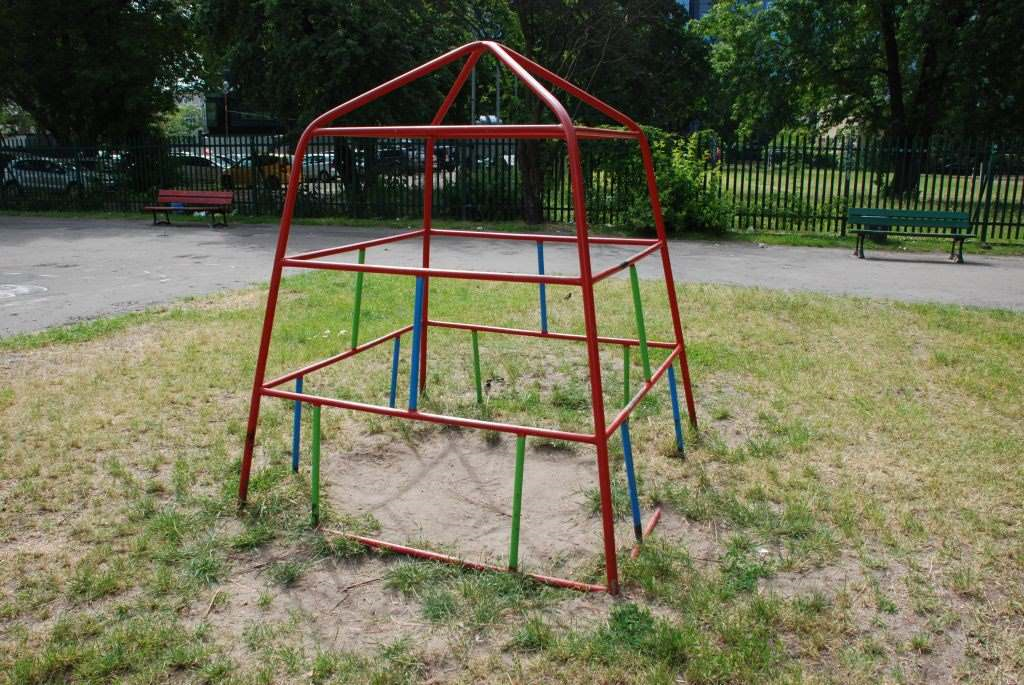

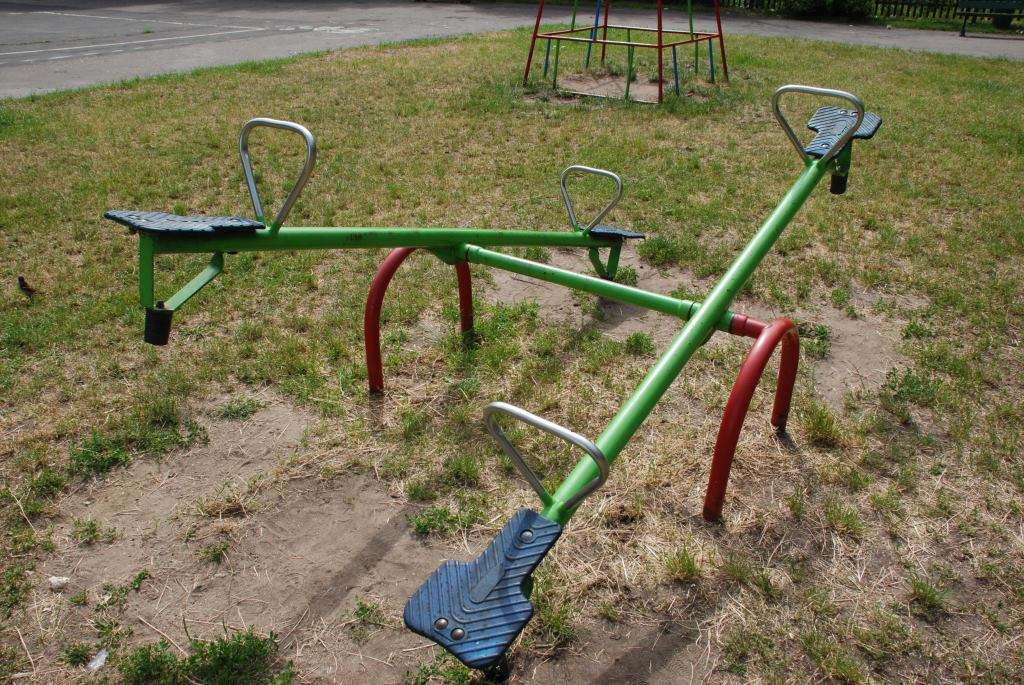

17 . LEGENDA teren placu zabaw - do renowacji elementy do usunięcia 4. Pn 2.. Dane powierzchniowe: Powierzchnia placyku 224,00 m2 3. Teren przeznaczony do renowacji, nawierzchnia trawiasta - zdegradowana. Brak ogrodzenia, brak zabezpieczeń przed zwierzętami Jednostka projektowa: Istniejące urządzenia zabawowe (do demontażu):. Karuzela z siedziskami 2. Huśtawka podwójna 3. Drabinki wspinaczkowe "domek" 3. inne elementy zagospodarowania (do demontażu): 4. tablica informacyjna (regulaminowa) PL-Architektura Głosków Letnisko pl@pl-architektura.pl Nazwa inwestycji: Remont i modernizacja placu zabaw ZGN Warszawa Praga Inwestor: Kirasjerów 4,4A,4B,6 dz. ew. 24/5 obręb , Warszawa Adres inwestycji: Branża: architektura Tytuł rysunku: Plac zabaw - demontaże mgr inż. arch. Piotr Łukanowski upr. bud. nr MA/024/3 w spec. arch. b. o. Faza projektu: koncepcja Data wydania: Format: A3 Skala: :00 Rev: rev 00 Wewn. nr rys.: A.0.5 Strona 7

18 ławka "A" furtka z samozamykaczem kosz tabl ławka "B" Schematy fundamentowania urządzeń zabawowych oparcie słupa drewnianego oparcie słupa drewnianego ±0,00 kotwa stalowa ocynkowana piasek grunt rodzimy ±0,00 30 beton B-5(C2/5) ,00 9,00 87 element niepełnowymiarowy 20,00 R 00 0, Pn R R 00 LEGENDA Zaproponowane urządzenia zabawowe: R 50 R Zestaw ze zjeżdżalnią 2. Bujak 3. Huśtawka podwójna 4. Piaskownica 3x3 5. Huśtawka ważka 6. Karuzela platformowa 4. R 50 inne elementy zagospodarowania: - ławki z oparciem 4. typ "A" - ławka bez oparcia. typ "B" - tablica informacyjna (regulaminowa) - ogrodzenie placyku - furtka - kosz na śmieci. ławka "A" ławka "A" R 50 R 50 R 20 R 50 R 00 R 00 R R 20 R 50 45,00 90, ławka "A" R 50 90, Jednostka projektowa: PL-Architektura Głosków Letnisko Nazwa inwestycji: Inwestor: Remont i modernizacja placu zabaw Adres inwestycji: Branża: Tytuł rysunku: Kirasjerów 4,4A,4B,6 dz. ew. 24/5 obręb , Warszawa architektura Rzut - rozmieszczenie urządzeń mgr inż. arch. Piotr Łukanowski upr. bud. nr MA/024/3 w spec. arch. b. o. wymiarowanie nawierzchni i elementów ogrodzenia wymiarowanie urządzeń i stref bezpieczeństwa wokół urządzeń UWAGA: Wykonawca przed realizacją zadania zobowiązany jest dokonać własnych pomiarów. Ewentualne rozbierzności mogące mieć wpływ na realizację zadania zgodnie z projektem należy niezwłocznie skonsultować z Projektantem i/lub Inwestorem. ZGN Warszawa Praga pl@pl-architektura.pl 0 Faza projektu: koncepcja :50 Data wydania: Format: Skala: Rev: Wewn. nr rys.: A2 :50, :00 rev 00 A.0.6 Strona 8
