1 EGZEMPLARZ NR 1 PROJEKT BUDOWLANY ZAŁĄCZNIK DO ZGŁOSZENIA TEMAT: ADRES INWESTYCJI: INWESTOR: Modernizacja oddziałów przedszkolnych w Gminie Grybów w ramach projektu Modernizacja oddziałów przedszkolnych w Gminie Grybów - Szkoła Podstawowa w m. Florynka Dz. nr 325 obr. Florynka, gm. Grybów GMINA GRYBÓW ul. Jakubowskiego 33, Grybów ZESPÓŁ PROJEKTOWY: Projektował: inż. Stanisław Ryszard Niepsuj Opracował: inż. Stanisław Ryszard Niepsuj inż. Katarzyna Kalamaszek Opracowany na bazie ustawy z dnia 7 lipca 1994r Prawo budowlane (Dz. U ) Rozporządzenie Ministra Infrastruktury z dn. 3 lipca 2003r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U ) USŁUGI PROJEKTOWE Stanisław Ryszard Niepsuj, Biała Niżna 142, Grybów, PROJEKTOWANIE, KOSZTORYSOWANIE, NADZORY, PRZEGLĄDY BUDYNKÓW, TEL(FAX):(018) , KOM: , ryszardniepsuj@interia.pl, NIP: , BANK: PKO BP nr , BIURO: GRYBÓW, UL. GRUNWALDZKA 23, GRYBÓW, PN-PT: , SB: BIAŁA NIŻNA, LUTY 2015

2 OPRACOWANIE ZAWIERA Str. 1 Str. 2 Str. 3 Str. 4 Str. 5 Str. 6-7 Str. 8 Str. 8 Str. 8 Str. 8 Str. 9 Str. 9 Str. 17 Str. 17 Str. 17 Str. 17 Str. 18 Karta tytułowa Spis treści Projekt zagospodarowania terenu w skali 1:500 Mapa zasadnicza Mapa ewidencyjna Kopie zaświadczeń autorów projektu Opis techniczny Przedmiot opracowania Cel opracowania Zakres opracowania Podstawa opracowania Opis stanu istniejącego Opis stanu projektowanego- program inwestycji Wpływ inwestycji na środowisko Czynności poprzedzające rozpoczęcie robót budowlanych Warunki BHP Dane informujące Uwagi końcowe

3 OPIS TECHNICZNY Do projektu zagospodarowania działki w skali 1: PRZEDMIOT OPRACOWANIA Przedmiotem opracowania niniejszej dokumentacji jest projekt budowlany w zakresie zagospodarowania terenu pod istniejący plac zabaw na działce nr 325 położonej w Florynce przy Szkole Podstawowej im. Jana Pawła II. Na przedmiotowej działce projektuje się budowę placu zabaw, wykonanie bezpiecznej nawierzchni, ogrodzenia wraz z montażem urządzeń na placu zabaw wg projektu indywidualnego. Dojazd i dojście do zabudowań z drogi wojewódzkiej nr 981 (dz. nr 136) poprzez istniejący zjazd na działkę nr CEL OPRACOWANIA: Celem opracowania jest projekt zagospodarowania placu zabaw przy Szkole Podstawowej im. Jana Pawła II w Florynce. 3. ZAKRES OPRACOWANIA: - opis techniczny - plan sytuacyjno- wysokościowy w skali 1: rzut placu zabaw - pomiary inwentaryzacyjne w terenie 4. PODSTAWA OPRACOWANIA: - wytyczne inwestora - uzgodnienia z inwestorem i międzybranżowe - norma PN-EN Wyposażenie placów zabaw i nawierzchnie - norma PN-EN 1177 Nawierzchnie placów zabaw amortyzujące upadki - obowiązujące normy i przepisy techniczno-budowlane

4 5. OPIS STANU ISTNIEJĄCEGO: - Teren przeznaczony do realizacji planowanych obiektów jest położony w m. Florynka gm. Grybów. Działka zabudowana budynkami szkolnymi. Dojazd i dojście do działki z drogi wojewódzkiej nr 981 (dz. nr 136) poprzez istniejący zjazd. - Obszar lokalizacji projektowanego placu zabaw obejmuje część działki niezabudowanej nr 325 ( tereny trawiaste bez zadrzewień i uzbrojenia podziemnego, bez linii napowietrznych. - Działka położona jest w terenie budowlanym o symbolu E2 UO,US i zgodna jest z planem zagospodarowania w sposób proponowany przez Wnioskodawcę. - Działka z niewielkim spadkiem w kierunku północno- wschodnim, brak pomników przyrody. 6. OPIS STANU PROJEKTOWANEGO - PROGRAM INWESTYCJI. Dane ogólne : Na przedmiotowej działce projektuje się wykonanie placu zabaw ( montaż urządzeń wraz z wykonaniem nawierzchni bezpiecznych i ogrodzeniem). Projektowany plac zabaw będzie komponować się z otaczającym krajobrazem. Zagospodarowanie terenu: Zgodnie z planem zagospodarowania plac zabaw zaprojektowano w południowej części działki. Urządzenia placu zabaw będą tak usytuowane, ażeby w przyszłości można uzupełnić o dodatkowe urządzenia. Projektuje się nawierzchnie z piasku placu zabaw składającej się z następujących warstw - nawierzchnia syntetyczna na piasku z cementem (czerwona lub zielona) - kruszywo łamane 1-4mm- 5cm - kruszywo łamane 2-60mm- 15 cm - grunt rodzimy Zestawienie urządzeń: 1. Dwie wieże Wymiary: 235 x 378 cm Strefa bezpieczeństwa: 285 x 678 cm Wysokość całkowita: 220cm Największy element: Pomost przejściowy Najcięższy element: Pomost przejściowy 42 kg Produkt zgodny z PN-EN :2009 Przedział wiekowy: 3 12 Wysokość swobodnego upadku: 59cm Specyfikacja materiałowa: Konstrukcja: Stal nierdzewna Siedziska: Płyta polietylenowa HDPE całkowicie odporna na działanie warunków atmosferycznych Śruby: Wszelkie śruby i mocowania nierdzewne, od strony wewnętrznej w plastikowych zaślepkach.

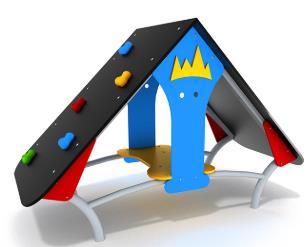

5 Kotwienie: Zakotwione 60 cm w gruncie 2. Chata Trapera Kolorowy Domek dla mniejszych dzieci. Całą powierzchnię dachu stanowi płyta wspinaczkowa. Ścianki wykonane z płyt polietylenowych HDPE 15 mm. Wymiary: 100 x 213 cm; Strefa bezpieczeństwa: 400 x 513 cm; Wysokość całkowita: 138 cm; Wysokość swobodnego upadku: 138 cm; Produkt zgodny z PN EN :2009 Dane obmiarowe: Pole strefy bezpieczeństwa: 19 m 2 Obwód strefy bezpieczeństwa: 16 mb Maksymalna wysokość upadku: 1.38 m Opis: Chata trapera to urządzenie łączące w sobie dwie funkcje: domku do zabaw oraz ścianek wspinaczkowych z poręcznymi, kolorowymi pochwytami. Ze względu na niewielkie rozmiary (wym. 100 x 213 cm, wys. 138 cm) urządzenie doskonale sprawdzi się na placach zabaw o niewielkiej powierzchni. Wymiary urządzenia: 100 x 213 cm. Wysokość całkowita: 138 cm. Wymiary strefy bezpieczeństwa: 400 x 513 cm. Dane materiałowo - konstrukcyjne: Elementy stalowe - Elementy stalowe konstrukcyjne oraz elementy takie jak szczeble, uchwyty, wykonane są ze stali konstrukcyjnej węglowej ocynkowanej proszkowo i dwukrotnie malowanej proszkowo. Jeśli w danym urządzeniu występują łańcuchy lub/i zjeżdżalnia to jej płyta zjazdowa oraz łańcuchy wykonane są ze stali nierdzewnej.

6 Łączniki - Wszystkie elementy złączne, jak śruby, nakrętki i mocowania wystawiona na działanie warunków zewnętrznych - nierdzewne. Wystające łby śrub i nakrętki zabezpieczone są plastikowymi zaślepkami. Dachy, siedziska, zabezpieczenia - Daszki, siedziska oraz zabezpieczenia wykonane są z kolorowych płyt polietylenowych HDPE całkowicie odpornych na działanie warunków atmosferycznych. Płyty nie wymagają konserwacji, nie pękają, ulegają rozwarstwieniu, oraz długo zachowują żywe kolory. Podesty - Podesty występujące w zestawach i urządzeniach typu domki, pojazdy,... wykonane są z płyt antypoślizgowych. W niektórych urządzeniach zastosowane zostały także elementy gumowe. Podesty występujące w karuzelach płyta ryflowana, aluminiowa. 3. Huśtawka podwójna stalowa Dane obmiarowe: Pole strefy bezpieczeństwa: 24 m 2 Obwód strefy bezpieczeństwa: 22 mb Maksymalna wysokość upadku: 1.28 m Opis: Huśtawka Podwójna cechuje się solidną stalową konstrukcją, która została ocynkowana oraz dwukrotnie pokryta farbą proszkową. Zawiesia wykonane ze stali nierdzewnej są łożyskowane gwarantując bezgłośną pracę urządzenia. Siedziska wykonane zostały z materiałów najwyższej jakości. Dzięki modułowemu systemowi można poprzez odpowiedni dobór siedzisk dostosować podwójną huśtawkę do różnych grup wiekowych. Wymiary urządzenia: 395 x 232 cm. Wysokość całkowita: 228 cm. Wymiary strefy bezpieczeństwa: 315 x 750 cm.

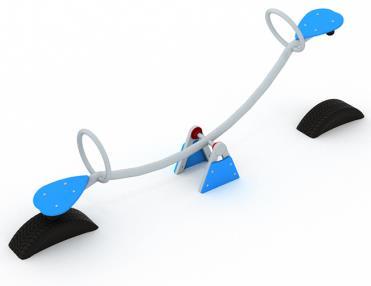

7 Dane materiałowo - konstrukcyjne: Elementy stalowe - Elementy stalowe konstrukcyjne oraz elementy takie jak szczeble, uchwyty, wykonane są ze stali konstrukcyjnej węglowej ocynkowanej proszkowo i dwukrotnie malowanej proszkowo. Jeśli w danym urządzeniu występują łańcuchy lub/i zjeżdżalnia to jej płyta zjazdowa oraz łańcuchy wykonane są ze stali nierdzewnej. Łączniki - Wszystkie elementy złączne, jak śruby, nakrętki i mocowania wystawiona na działanie warunków zewnętrznych - nierdzewne. Wystające łby śrub i nakrętki zabezpieczone są plastikowymi zaślepkami. Zawiesia huśtawek - Zawiesia wykonane zostały ze stali nierdzewnej najwyższej jakości. Elementy mocujące są łożyskowane, by zapewnić bezszelestną i długotrwałą pracę. Siedziska huśtawek wykonane z elementów gumowych najwyższej jakości, odpornych na uszkodzenia mechaniczne i wpływ warunków atmosferycznych. 4. Huśtawka wagowa Dane obmiarowe: Pole strefy bezpieczeństwa: 12 m 2 Obwód strefy bezpieczeństwa: 13 mb Maksymalna wysokość upadku: 0.99 m Opis: Huśtawka Wagowa łączy w sobie nowoczesne wzornictwo, solidność konstrukcji i zastosowanie najlepszych materiałów. Projektowana z myślą o bezpieczeństwie dzieci trwałości podczas użytkowania. Stalowa konstrukcja ramy zabezpieczona przed korozja poprzez cynkowanie oraz dwukrotne malowanie proszkowe. Oś osadzona w łożyskach gwarantuje wieloletnią cichą i płynną pracę. Siedziska oraz elementy ozdobne wykonane z płyty HDPE. Wymiary urządzenia: 37 x 364 cm. Wysokość całkowita: 114 cm. Wymiary strefy bezpieczeństwa: 260 x 500 cm. Dane materiałowo - konstrukcyjne: Elementy stalowe - Elementy stalowe konstrukcyjne oraz elementy takie jak szczeble, uchwyty, wykonane są ze stali konstrukcyjnej węglowej ocynkowanej proszkowo i

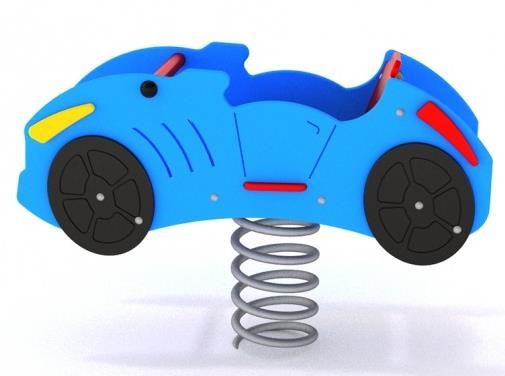

8 dwukrotnie malowanej proszkowo. Jeśli w danym urządzeniu występują łańcuchy lub/i zjeżdżalnia to jej płyta zjazdowa oraz łańcuchy wykonane są ze stali nierdzewnej. Łączniki - Wszystkie elementy złączne, jak śruby, nakrętki i mocowania wystawiona na działanie warunków zewnętrznych - nierdzewne. Wystające łby śrub i nakrętki zabezpieczone są plastikowymi zaślepkami. Dachy, siedziska, zabezpieczenia - Daszki, siedziska oraz zabezpieczenia wykonane są z kolorowych płyt polietylenowych HDPE całkowicie odpornych na działanie warunków atmosferycznych. Płyty nie wymagają konserwacji, nie pękają, ulegają rozwarstwieniu, oraz długo zachowują żywe kolory Podesty - Podesty występujące w zestawach i urządzeniach typu domki, pojazdy,... wykonane są z płyt antypoślizgowych. W niektórych urządzeniach zastosowane zostały także elementy gumowe. Podesty występujące w karuzelach płyta ryflowana, aluminiowa. 5. Bujak Roadster Dane obmiarowe: Pole strefy bezpieczeństwa: 12 m 2 Obwód strefy bezpieczeństwa: 13 mb Maksymalna wysokość upadku: 0.5 m Opis: Sprężynowiec Roadster to jednoosobowy bujak w kształcie auta przeznaczony głównie dla najmłodszych użytkowników placów zabaw. Jego konstrukcja różni się od standardowego sprężynowca konstrukcją siedziska. W tym wypadku użytkownik zasiada w środku auta mając okazję poczuć się jak na prawdziwym torze wyścigowym. Wymiary urządzenia: 38 x 98 cm. Wysokość całkowita: 66 cm. Wymiary strefy bezpieczeństwa: 338 x 398 cm. Dane materiałowo - konstrukcyjne: Elementy stalowe - Elementy stalowe konstrukcyjne oraz elementy takie jak szczeble, uchwyty, wykonane są ze stali konstrukcyjnej węglowej ocynkowanej proszkowo i dwukrotnie malowanej proszkowo. Jeśli w danym urządzeniu występują łańcuchy lub/i zjeżdżalnia to jej płyta zjazdowa oraz łańcuchy wykonane są ze stali nierdzewnej.

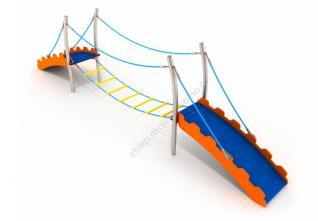

9 Łączniki - Wszystkie elementy złączne, jak śruby, nakrętki i mocowania wystawiona na działanie warunków zewnętrznych - nierdzewne. Wystające łby śrub i nakrętki zabezpieczone są plastikowymi zaślepkami. Dachy, siedziska, zabezpieczenia - Daszki, siedziska oraz zabezpieczenia wykonane są z kolorowych płyt polietylenowych HDPE całkowicie odpornych na działanie warunków atmosferycznych. Płyty nie wymagają konserwacji, nie pękają, ulegają rozwarstwieniu, oraz długo zachowują żywe kolory. Podesty - Podesty występujące w zestawach i urządzeniach typu domki, pojazdy,... wykonane są z płyt antypoślizgowych. W niektórych urządzeniach zastosowane zostały także elementy gumowe. Podesty występujące w karuzelach płyta ryflowana, aluminiowa. 6. Most linowy Neo Materiał: Stal nierdzewna, płyta polietylenowa HDPE całkowicie odporna na działanie warunków atmosferycznych. Wymiary: 66 x 530 cm Strefa bezpieczeństwa: 366 x 830 cm Wysokość całkowita: 144 cm Wysokość swobodnego upadku: 59 cm Produkt zgodny z PN EN :2009 Przedział wiekowy 1-8 lat 7. Nawierzchnia bezpieczna syntetyczna dla wysokości upadku (HIC) 1,5 m. Nawierzchnia powinna mieć zdolność amortyzacji upadku dziecka z wysokości 1,5 m., wykonanie piankowe lub gumowe wraz z obrzeżami z podobnego materiału - kolor zielony lub czerwony

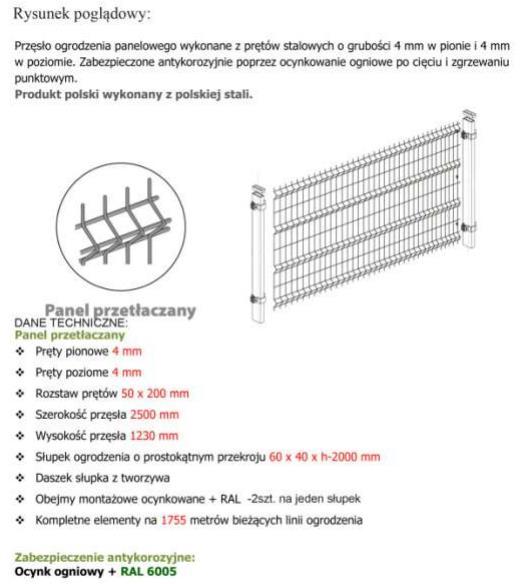

10 8. Ogrodzenie placu zabaw kolor RAL 6005

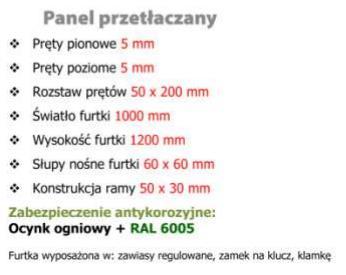

11 9. Furtka - kolor RAL 6005

12 7. WPŁYW INWESTYCJI NA ŚRODOWISKO Planowana inwestycja zaliczana jest do przedsięwzięć, które nie oddziałują negatywnie na środowisko w rozumieniu przepisów Prawa Ochrony Środowiska i rozporządzeniu Rady Ministrów z dnia 9 listopada 2010r. w sprawie przedsięwzięć mogących znacząco oddziaływać na środowisko (Dz. U. Nr 213, poz. 1397). 8. CZYNNOŚCI POPRZEDZAJĄCE ROZPOCZĘCIE ROBÓT BUDOWLANYCH Zgodnie z art. 30 ustawy z 7 lipca 1994r. Prawo Budowlane (Dz. U. z 2013 r. Nr 0, poz z późniejszymi zmianami) budowa obiektów małej architektury (fitness) w miejscach publicznych wymaga zgłoszenia właściwemu organowi administracji architektoniczno budowlanej, nie wymaga więc uzyskania decyzji o pozwoleniu na budowę. POUCZENIE: Do budowy inwestor może przystąpić w terminie 30 dni od daty zgłoszenia kompletnego wniosku, jeżeli organ nie wniesie sprzeciwu w drodze decyzji (art. 30). Przystąpienie do budowy przed potwierdzeniem zgłoszenia, lub mimo sprzeciwu organu będzie traktowane jako samowola, pod rygorem rozbiórki (art. 48). Roboty budowlane należy wykonywać zgodnie z warunkami powyższego zgłoszenia, przepisami techniczno - budowlanymi, obowiązującymi Polskimi Normami, zasadami wiedzy technicznej, przez osoby o odpowiednich kwalifikacjach (art. 5). 9.WARUNKI BHP Podczas prowadzenia prac budowlano-montażowych należy przestrzegać następujących zaleceń: zapoznać pracowników z technologią montażu oraz organizacją prac, a także zwrócić uwagę na grożące niebezpieczeństwa, w razie ujawnienia w czasie wykonywania robót ziemnych niewypałów lub przedmiotów trudnych do identyfikacji należy wszelkie roboty przerwać, a miejsce niebezpieczne ogrodzić i oznakować napisami ostrzegawczymi, przy wykonywaniu robót ziemnych sprzętem zmechanizowanym należy wyznaczyć w terenie strefę niebezpieczną i odpowiednio ją oznaczyć. 10. DANE INFORMUJĄCE Przedmiotowe działki, zgodnie z miejscowym planem zagospodarowania przestrzennego, znajdują się w obszarze nie podlegającym ochronie i nie są wpisane do rejestru zabytków. Działki nie znajdują się w obszarze terenów górniczych. Projektowane obiekty nie wymagają wyznaczenia dojazdu pożarowego. Projektowane obiekty nie będą wpływać negatywnie na środowisko naturalne. Odpady typu komunalnego gromadzone będą w typowych pojemnikach i wywożone przez wyspecjalizowane służby na składowisko odpadów komunalnych.

13 11. DANE KOŃCOWE Wszelkie zmiany w niniejszej dokumentacji wymagają zgody autora przed ich wprowadzeniem do realizacji. W przypadku jakichkolwiek wątpliwości wezwać autorów poszczególnych opracowań w celu ich wyjaśnienia, w trybie nadzoru autorskiego. Opracował: Projektant: /podpis/ /podpis/ Oświadczenie: Projekt budowlany dotyczący modernizacji placu zabaw, zlokalizowanego na działce nr 325 w Florynce wykonane zostały zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Biała Niżna, luty 2015r.... /podpis/
