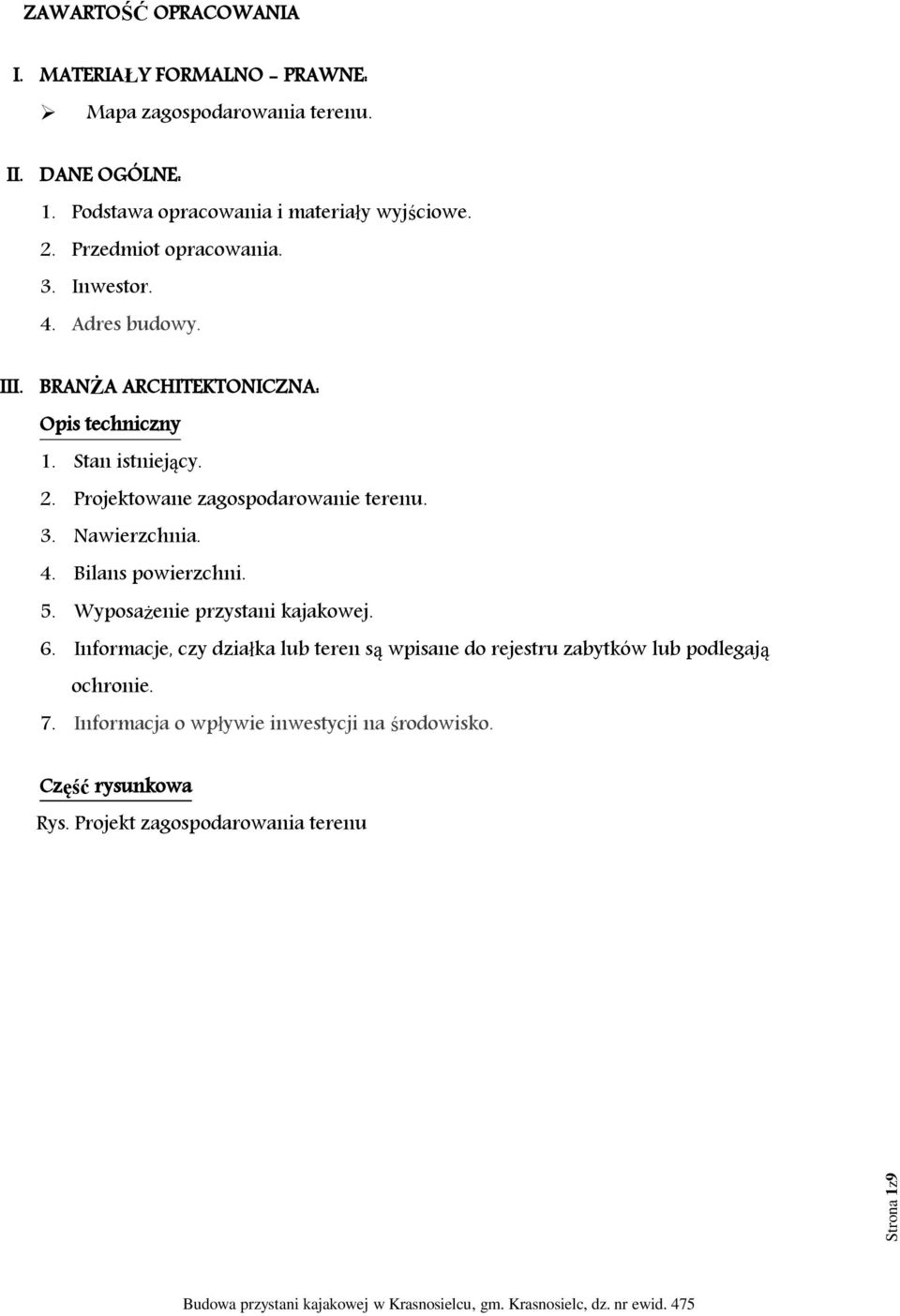

1 Strona 1z9 ZAWARTOŚĆ OPRACOWANIA I. MATERIAŁY FORMALNO - PRAWNE: Mapa zagospodarowania terenu. II. DANE OGÓLNE: 1. Podstawa opracowania i materiały wyjściowe. 2. Przedmiot opracowania. 3. Inwestor. 4. Adres budowy. III. BRANŻA ARCHITEKTONICZNA: Opis techniczny 1. Stan istniejący. 2. Projektowane zagospodarowanie terenu. 3. Nawierzchnia. 4. Bilans powierzchni. 5. Wyposażenie przystani kajakowej. 6. Informacje, czy działka lub teren są wpisane do rejestru zabytków lub podlegają ochronie. 7. Informacja o wpływie inwestycji na środowisko. Część rysunkowa Rys. Projekt zagospodarowania terenu

2 Strona 2z9 II. DANE OGÓLNE 1. Podstawa opracowania i materiały wyjściowe: umowa zawarta z Gminą Krasnosielc, uzgodnienia z Inwestorem, materiały formalne wymienione w pkt. l, aktualne normy i obowiązujące przepisy. 2. Przedmiot opracowania Przedmiotem opracowania jest projekt wykonawczy przystani kajakowej wraz z utwardzeniem przyległego terenu. W skład inwestycji wchodzi : utwardzenie terenu w obrębie projektowanej przystani kajakowej oraz istniejącego boiska do piłki nożnej, budowa i montaż obiektów małej architektury zestawów zabawowych. 3. Inwestor: Gmina Krasnosielc Krasnosielc, ul. Rynek Adres budowy : Krasnosielc, Gm. Krasnosielc, działka nr ewid. 475 III. BRANŻA ARCHITEKTONICZNA - OPIS TECHNICZNY 1. Stan istniejący Teren objęty opracowaniem położony jest w miejscowości Krasnosielc na działce nr ewid. 475 położonej na błoniach w bezpośrednim sąsiedztwie rzeki Orzyc. Obecnie na terenie działki znajduje się kompleks boisk sportowych wyniesionych na skarpie wys. ok. 30cm ponad poziom terenu. Powierzchnia zabudowy boisk ok. 7343m2. Pozostała część działki to teren niezagospodarowany, porośnięty trawą i drzewami. Przez teren przeznaczony na lokalizację placu zabaw nie przebiegają żadne sieci infrastruktury technicznej. Rzędne terenu wynoszą od 103,80m n.p.m. do około 104,00m n.p.m. W obrębie planowanej zabudowy nie znajdują się żadne drzewa i krzewy przeznaczone do wycinki.

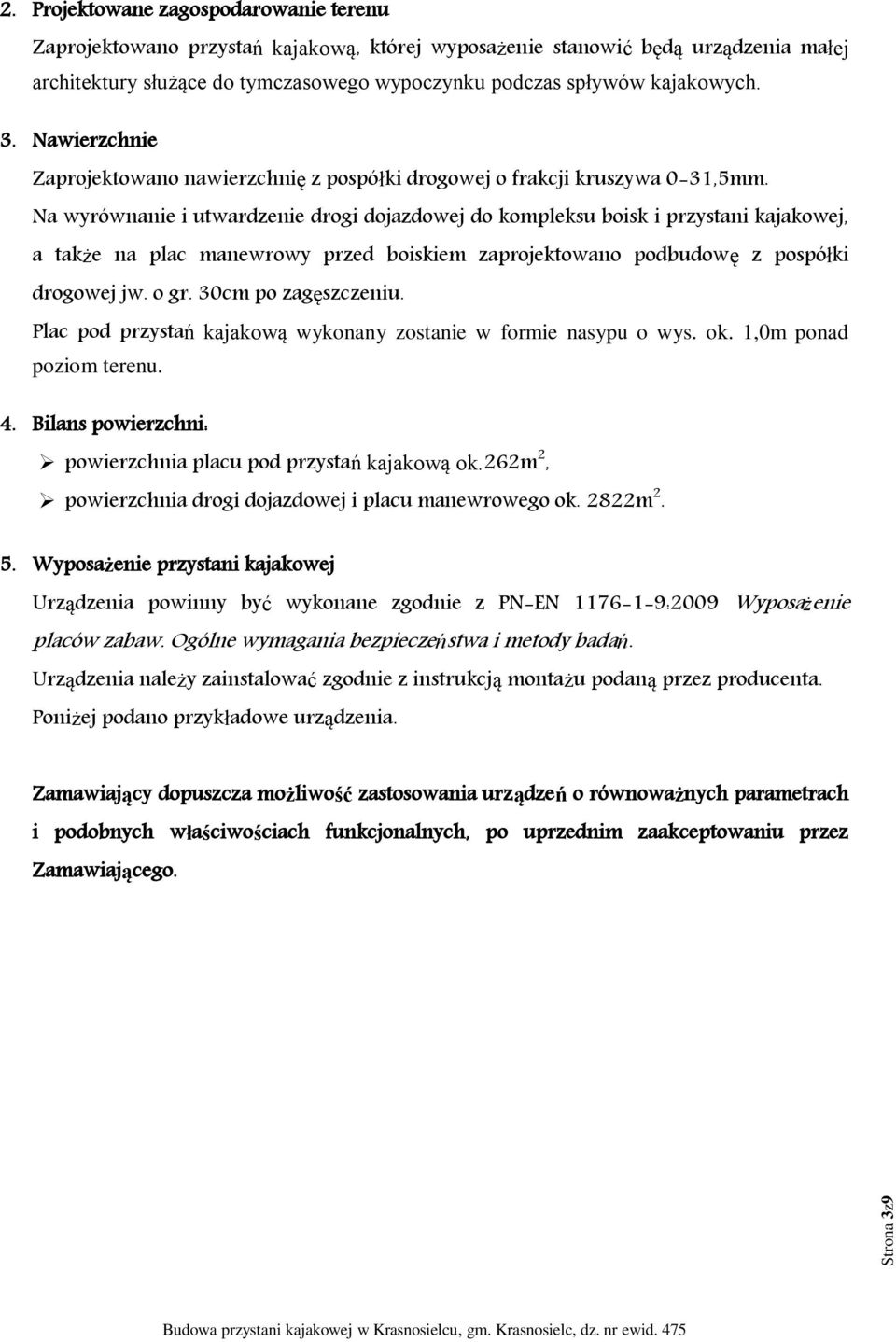

3 Strona 3z9 2. Projektowane zagospodarowanie terenu Zaprojektowano przystań kajakową, której wyposażenie stanowić będą urządzenia małej architektury służące do tymczasowego wypoczynku podczas spływów kajakowych. 3. Nawierzchnie Zaprojektowano nawierzchnię z pospółki drogowej o frakcji kruszywa 0-31,5mm. Na wyrównanie i utwardzenie drogi dojazdowej do kompleksu boisk i przystani kajakowej, a także na plac manewrowy przed boiskiem zaprojektowano podbudowę z pospółki drogowej jw. o gr. 30cm po zagęszczeniu. Plac pod przystań kajakową wykonany zostanie w formie nasypu o wys. ok. 1,0m ponad poziom terenu. 4. Bilans powierzchni: powierzchnia placu pod przystań kajakową ok.262m 2, powierzchnia drogi dojazdowej i placu manewrowego ok. 2822m Wyposażenie przystani kajakowej Urządzenia powinny być wykonane zgodnie z PN-EN :2009 Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. Urządzenia należy zainstalować zgodnie z instrukcją montażu podaną przez producenta. Poniżej podano przykładowe urządzenia. Zamawiający dopuszcza możliwość zastosowania urządzeń o równoważnych parametrach i podobnych właściwościach funkcjonalnych, po uprzednim zaakceptowaniu przez Zamawiającego.

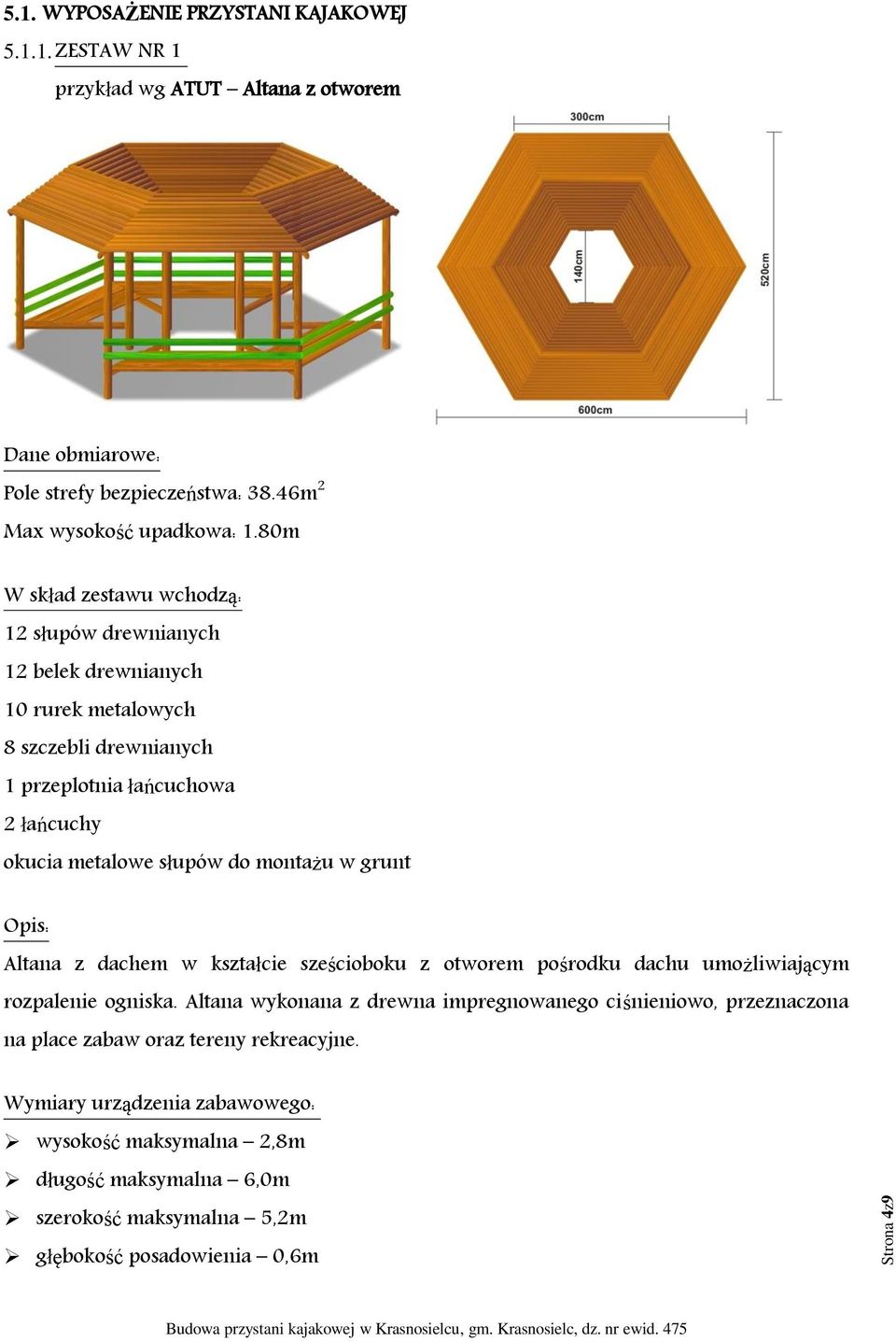

4 Strona 4z WYPOSAŻENIE PRZYSTANI KAJAKOWEJ ZESTAW NR 1 przykład wg ATUT Altana z otworem Dane obmiarowe: Pole strefy bezpieczeństwa: 38.46m 2 Max wysokość upadkowa: 1.80m W skład zestawu wchodzą: 12 słupów drewnianych 12 belek drewnianych 10 rurek metalowych 8 szczebli drewnianych 1 przeplotnia łańcuchowa 2 łańcuchy okucia metalowe słupów do montażu w grunt Opis: Altana z dachem w kształcie sześcioboku z otworem pośrodku dachu umożliwiającym rozpalenie ogniska. Altana wykonana z drewna impregnowanego ciśnieniowo, przeznaczona na place zabaw oraz tereny rekreacyjne. Wymiary urządzenia zabawowego: wysokość maksymalna 2,8m długość maksymalna 6,0m szerokość maksymalna 5,2m głębokość posadowienia 0,6m

5 Strona 5z9 maksymalna wysokość upadku 0,42m Informacje dotyczące urządzenia przeznaczonego na plac zabaw: montaż urządzenia na placu zabaw zgodnie z dokumentacją techniczną urządzenie przeznaczone dla dowolnej grupy wiekowej Dane materiałowo-konstrukcyjne: drewno konstrukcyjne - sosnowe o średnicy 12cm oraz 10cm impregnowane ciśnieniowo oraz malowane farbami impregnacyjno-dekoracyjnymi w różnych kolorach, rygle z połówek bali o średnicy 10cm impregnowane ciśnieniowo oraz malowane farbami impregnacyjno-dekoracyjnymi w różnych kolorach, kotwy - elementy konstrukcyjne urządzeń (słupy) osadzone w gruncie za pośrednictwem metalowych kotew przytwierdzonych do betonowych bloczków. Zabieg ten powoduje odizolowanie drewna od gruntu na ok. 10cm, co znacznie przedłuża żywotność drewna. siedziska wykonane z desek o grubości 4cm z drewna sosnowego impregnowanego ciśnieniowo oraz malowanego farbami impregnacyjno-dekoracyjnymi w różnych kolorach, zabezpieczenia na śrubach wykonane z tworzyw sztucznych poliestrowych, śruby, gwoździe oraz inne elementy metalowe wykorzystane w konstrukcji urządzenia wykonane z materiałów nierdzewnych lub ocynkowanych, fundament - beton klasy B-15. Zabezpieczenia: drewno zabezpieczone przed korozją przez impregnację ciśnieniową oraz malowanie farbami impregnacyjno-dekoracyjnymi w różnych kolorach, drewno zabezpieczone przed korozją postępującą od podłoża poprzez impregnację ciśnieniową w klasie 4 (bezpośrednie kotwienie słupów w podłożu) zgodnie z wymogami normy PN EN 1176:2009, elementy metalowe zabezpieczone przed korozją przez ocynkowanie lub wykonanie z metali nierdzewnych, gwinty śrub zabezpieczone poprzez nakrętki kołpakowe lub kapsle ochronne wykonane z tworzywa sztucznego.

6 Strona 6z ZESTAW NR 2 przykład stalowy stojak na kajaki Parametry stojaka: Rama stojaka przystosowana do zamocowania w gruncie. Długość całkowita stojaka ok. 3,20m. Rama podstawy stalowa 60x40x2mm. Śruby nakrętki, podkładki ze stali nierdzewnej. Poziome podpory do odkładania (miejsca styku kadłubów z ramą stojaka) wyłożone wężem PCV lub gumowym (niebrudzącym). Rama ocynkowana ogniowo i pomalowana proszkowo. Ilość kadłubów na stojaku 6 8szt ZESTAW NR 3 przykład wg PLAYTIME Ławo-stół W skład zestawu wchodzą: 1 kpl. Ławo-stół okucia metalowe do montażu w grunt

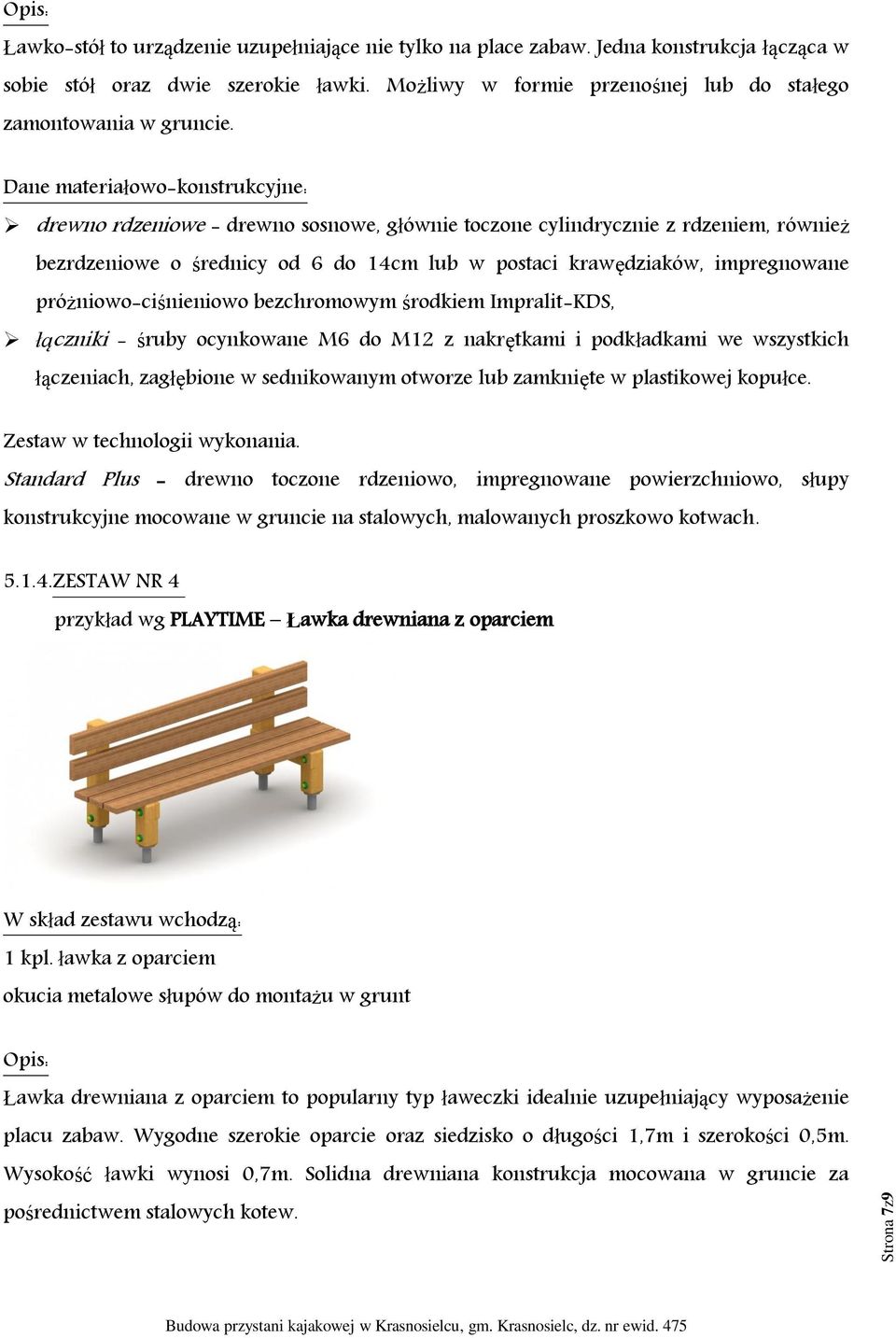

7 Strona 7z9 Opis: Ławko-stół to urządzenie uzupełniające nie tylko na place zabaw. Jedna konstrukcja łącząca w sobie stół oraz dwie szerokie ławki. Możliwy w formie przenośnej lub do stałego zamontowania w gruncie. Dane materiałowo-konstrukcyjne: drewno rdzeniowe - drewno sosnowe, głównie toczone cylindrycznie z rdzeniem, również bezrdzeniowe o średnicy od 6 do 14cm lub w postaci krawędziaków, impregnowane próżniowo-ciśnieniowo bezchromowym środkiem Impralit-KDS, łączniki - śruby ocynkowane M6 do M12 z nakrętkami i podkładkami we wszystkich łączeniach, zagłębione w sednikowanym otworze lub zamknięte w plastikowej kopułce. Zestaw w technologii wykonania. Standard Plus - drewno toczone rdzeniowo, impregnowane powierzchniowo, słupy konstrukcyjne mocowane w gruncie na stalowych, malowanych proszkowo kotwach ZESTAW NR 4 przykład wg PLAYTIME Ławka drewniana z oparciem W skład zestawu wchodzą: 1 kpl. ławka z oparciem okucia metalowe słupów do montażu w grunt Opis: Ławka drewniana z oparciem to popularny typ ławeczki idealnie uzupełniający wyposażenie placu zabaw. Wygodne szerokie oparcie oraz siedzisko o długości 1,7m i szerokości 0,5m. Wysokość ławki wynosi 0,7m. Solidna drewniana konstrukcja mocowana w gruncie za pośrednictwem stalowych kotew.

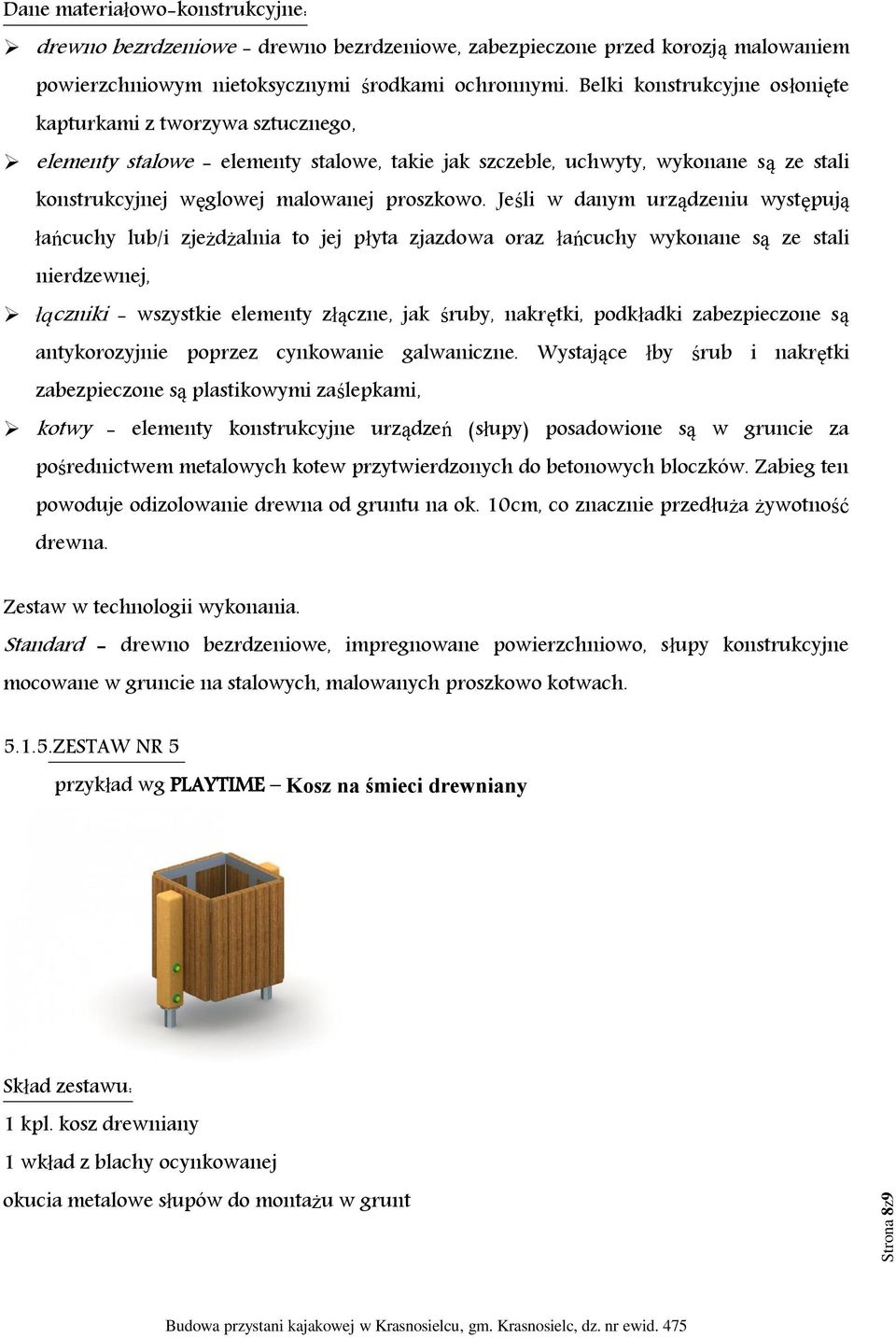

8 Strona 8z9 Dane materiałowo-konstrukcyjne: drewno bezrdzeniowe - drewno bezrdzeniowe, zabezpieczone przed korozją malowaniem powierzchniowym nietoksycznymi środkami ochronnymi. Belki konstrukcyjne osłonięte kapturkami z tworzywa sztucznego, elementy stalowe - elementy stalowe, takie jak szczeble, uchwyty, wykonane są ze stali konstrukcyjnej węglowej malowanej proszkowo. Jeśli w danym urządzeniu występują łańcuchy lub/i zjeżdżalnia to jej płyta zjazdowa oraz łańcuchy wykonane są ze stali nierdzewnej, łączniki - wszystkie elementy złączne, jak śruby, nakrętki, podkładki zabezpieczone są antykorozyjnie poprzez cynkowanie galwaniczne. Wystające łby śrub i nakrętki zabezpieczone są plastikowymi zaślepkami, kotwy - elementy konstrukcyjne urządzeń (słupy) posadowione są w gruncie za pośrednictwem metalowych kotew przytwierdzonych do betonowych bloczków. Zabieg ten powoduje odizolowanie drewna od gruntu na ok. 10cm, co znacznie przedłuża żywotność drewna. Zestaw w technologii wykonania. Standard - drewno bezrdzeniowe, impregnowane powierzchniowo, słupy konstrukcyjne mocowane w gruncie na stalowych, malowanych proszkowo kotwach ZESTAW NR 5 przykład wg PLAYTIME Kosz na śmieci drewniany Skład zestawu: 1 kpl. kosz drewniany 1 wkład z blachy ocynkowanej okucia metalowe słupów do montażu w grunt

9 Strona 9z9 Opis: Drewniany kosz na śmieci o wymiarach (dł. x szer. x wys.) 0,65 x 0,46 x 0,67 wykonany jest z krawędziaków z drewna bezrdzeniowego i/lub klejonego. Wkład prostokątny z blachy ocynkowanej. Kosz mocowany jest w gruncie na stalowych kotwach. Dane materiałowo-konstrukcyjne: drewno klejone - drewno klejone warstwowo, impregnowane malowaniem powierzchniowym nietoksycznymi środkami ochronnymi. Belki konstrukcyjne osłonięte kapturkami z tworzywa sztucznego, elementy stalowe - elementy stalowe, takie jak szczeble, uchwyty, wykonane są ze stali konstrukcyjnej węglowej ocynkowanej galwanicznie i malowanej proszkowo. Jeśli w danym urządzeniu występują łańcuchy lub/i zjeżdżalnia to jej płyta zjazdowa oraz łańcuchy wykonane są ze stali nierdzewnej, łączniki - wszystkie elementy złączne, jak śruby, nakrętki, podkładki zabezpieczone są antykorozyjnie poprzez cynkowanie galwaniczne. Wystające łby śrub i nakrętki zabezpieczone są plastikowymi zaślepkami, kotwy - elementy konstrukcyjne urządzeń (słupy) posadowione są w gruncie za pośrednictwem metalowych kotew przytwierdzonych do betonowych bloczków. Zabieg ten powoduje odizolowanie drewna od gruntu na ok. 10cm, co znacznie przedłuża żywotność drewna. Zestaw w technologii wykonania. Standard - drewno bezrdzeniowe, impregnowane powierzchniowo, słupy konstrukcyjne mocowane w gruncie na stalowych, malowanych proszkowo kotwach. 6. Informacje, czy działka lub teren są wpisane do rejestru zabytków lub podlegają ochronie Teren planowanej inwestycji nie jest wpisany do rejestru zabytków i nie podlega ochronie. 7. Informacja o wpływie inwestycji na środowisko Planowana inwestycja polegająca na budowie przystani kajakowej wraz z utwardzeniem przyległego terenu nie jest zaliczana do przedsięwzięć mogących znacząco oddziaływać na środowisko w rozumieniu przepisów Prawa ochrony środowiska i rozporządzenia Rady Ministrów z dnia 9 listopada 2004r. w sprawie określenia rodzaju przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do sporządzania raportu o oddziaływaniu

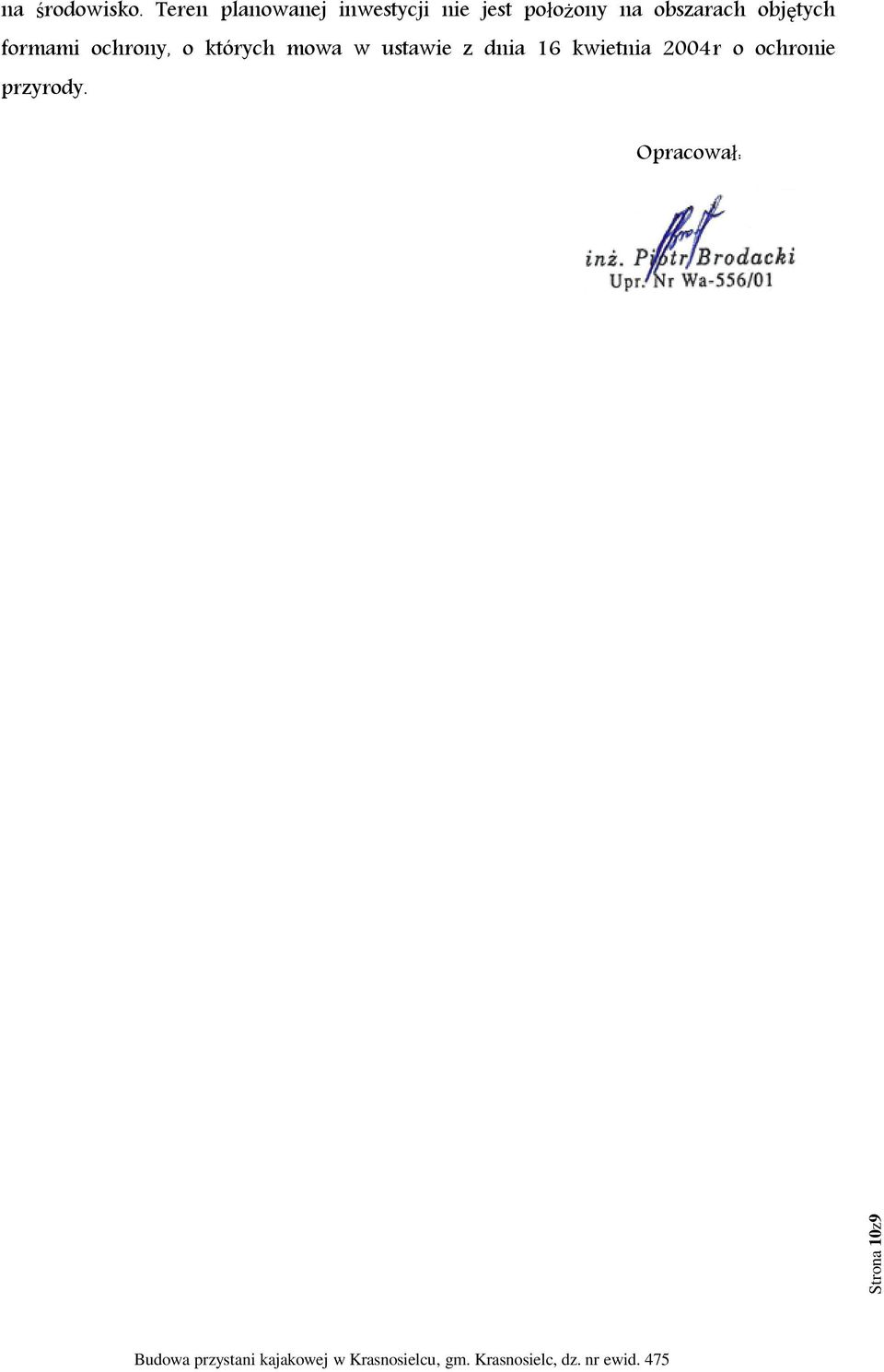

10 Strona 10z9 na środowisko. Teren planowanej inwestycji nie jest położony na obszarach objętych formami ochrony, o których mowa w ustawie z dnia 16 kwietnia 2004r o ochronie przyrody. Opracował:
