1 LISTWY BEZPIECZEŃSTWA

2 SPIS TREŚCI Informacje ogólne strona 248 Listwy przyciskowe strona 250 Moduł sterujący B412.0 strona 255 Moduł sterujący 452.4/462.4 strona 256 Moduł sterujący 352.4/362.0 strona 258 Listwy okrągłe strona Listwy bezpieczeństwa Maty i listwy

3 Informacje ogólne Listwy przyciskowe mają szeroki obszar zastosowań. Przykładem aplikacji są automatycznie sterowane bramy, drzwi. Stosuje się je też do podnoszenia, zmieniania palet, na drzwiach autobusów, pociągów, itp. Przy wyborze listew przyciskowych, należy zwrócić uwagę na dystans hamowania drzwi w szczególności, gdy istnieje ryzyko zmiażdżenia między drzwiami a np. ścianą. Następnie wybierz listwę posiadającą wystarczającą strefę kontrolowanego zgniotu. Jeśli dystans hamowania jest większy niż strefa kontrolowanego zgniotu, to lepszym rozwiązaniem mogą być zderzaki. Kodowanie listew kolorami Najczęściej używana jest czarna listwa, gdyż jest dyskretna i neutralna. W niektórych przypadkach może być korzystne wybranie koloru, który przyciąga uwagę. Czerwony Czerwona listwa na żółtym tle jest symbolem zatrzymania awaryjnego. Przy dużych odległościach taka listwa może zastąpić wiele przycisków zatrzymania awaryjnego. Żółty Żółta listwa może być przydatna w aplikacjach, w których wyraźnie mają zostać oznaczone obszary ryzyka. Wszystkie modele są dostępne w kolorze czarnym. Niektóre modele mogą być dostarczane w kolorze żółtym, czerwonym lub białym. Aby uzyskać więcej informacji, skontaktuj się z OEM Automatic. 248

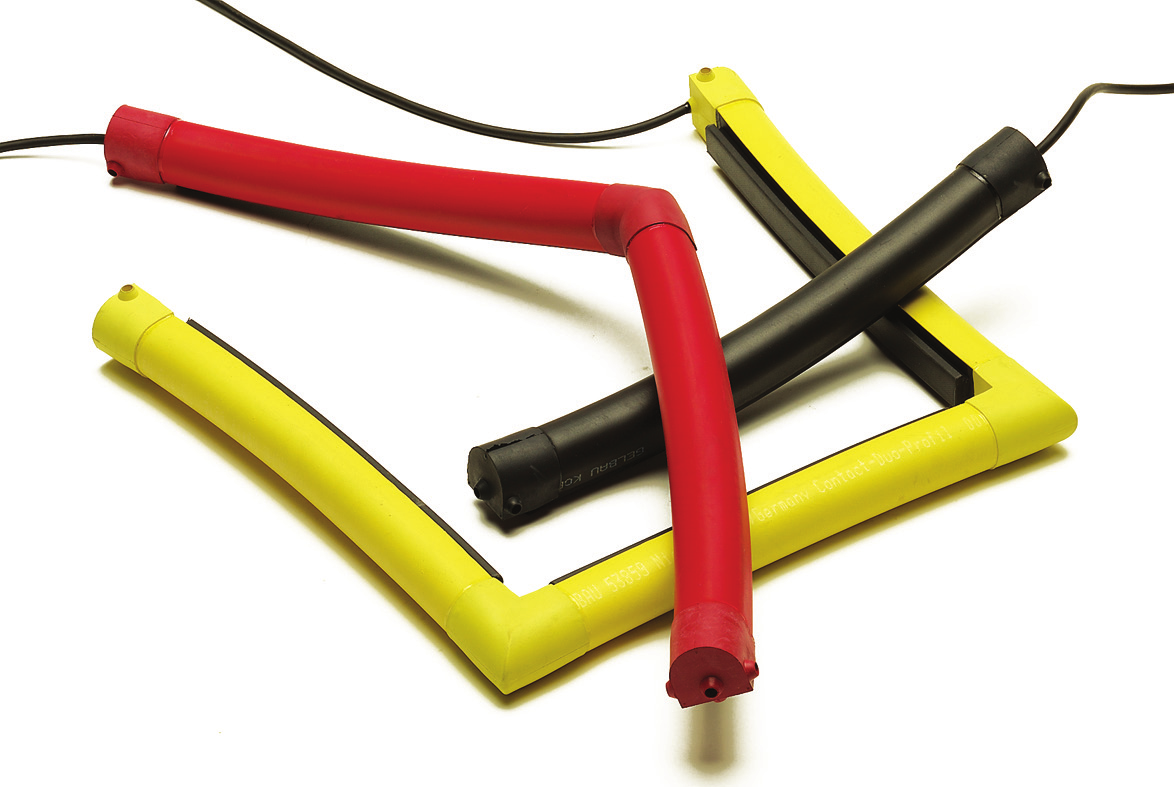

4 Specjalne wykonania listew Możemy dostarczyć listwy takie jakich potrzebujesz. Jedynym warunkiem jest to, że kąt musi być większy lub równy 90. Dostępne są kątowniki 90, 120, 135 i 150. Podsumowanie bezpieczeństwa Producenci urządzeń, takich jak bramy i drzwi, są odpowiedzialni za cały system. Najważniejszą cechą jest to, że systemy elektroniczne, w których bezpieczeństwo jest zintegrowane z istniejącymi systemami, muszą spełniać minimalnie kategorię bezpieczeństwa 3 wg. EN Używane przekaźniki bezpieczeństwa muszą także spełniać co najmniej kategorię 3. Kompletny system składa się z następujących elementów: klej zatyczka boczna kabel z wtykiem szyna montażowa moduł sterujący listwa przyciskowa rezystor z wtykiem Listwy przyciskowe są sprzedawane w odcinkach przycinanych na żądany wymiar, co oznacza, że można uzyskać dokładnie takie długości jakie są w danej aplikacji wymagane. 1. Oferujemy również fabrycznie zmontowane listwy przyciskowe. Wystarczy podłączyć listwę z modułem sterującym. Przy zamawianiu listwy fabrycznie zmontowanej, należy pamiętać o kablu wyjściowym do podłączenia od modułu sterującego. Zatyczki boczne mają do czterech różnych wejść do podłączenia kabla, co oznacza, że można uzyskać rozwiązanie precyzyjnie odpowiadające wymaganiom. Dzięki temu uzyskuje się łatwy montaż i połączenie z modułem sterującym

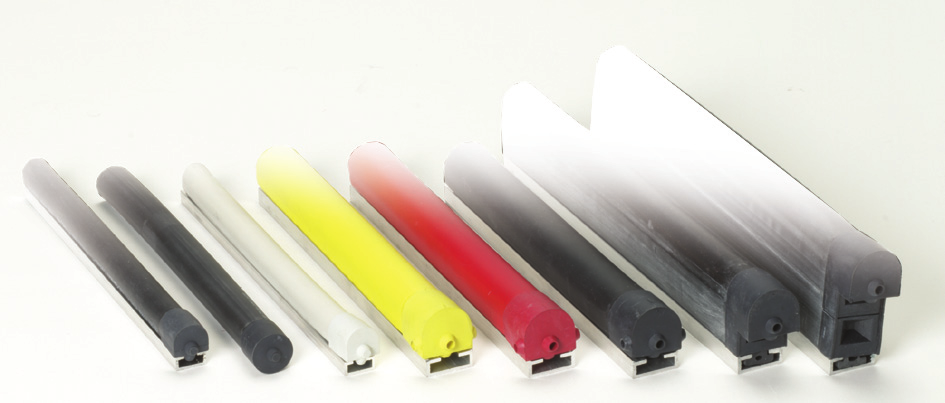

5 Listwy przyciskowe Prosty montaż IP67 (wersje zmontowane fabrycznie) Do 20 m listew na moduł sterujący Wykonanie olejoodporne Funkcja Listwy przyciskowe składają się z 2 warstw gumy, przewodzącej i zwykłej izolującej. Wtopiony przewód miedziany w dwóch oddzielnych warstwach gumy przewodzącej, tworzy wspólnie z opornikiem lub diodą obwód zamknięty. Gdy oddzielone od siebie warstwy zostaną ściśnięte, następuje zwarcie wykryte przez moduł sterujący, który w konsekwencji otwiera swoje wyjścia. W podobny sposób reaguje moduł sterujący przy przerwie w obwodzie. Dane techniczne Stopień ochrony Temperatura pracy Maks. dł. kabla do listwy przyłączeniowej Materiał Kategoria bezpieczeństwa Standard Zgodność z Atesty IP67 (wersje zmontowane fabrycznie) -20 C do +80 C 20 m EPDM lub NBR (Nitryl) 3 kat. EN954-1 EN MD, EMC, LVD TüV Części składowe składające się na kompletny system klej zatyczka boczna kabel z wtykiem szyna montażowa moduł sterujący listwa przyciskowa rezystor z wtykiem 250 Zamówienia : tel fax

6 4,7 Listwy bezpieczeństwa Listwy przyciskowe (Wymiary mm) 13 6,3 2,5 20,7 Nr katalogowy Listwa 21 mm, czarna 18 Nr katalogowy I Listwa 32,5 mm, czarna RED Listwa 32,5 mm, czerwona Y Listwa 32,5 mm, żółta N* Listwa 32,5 mm, czarna Nr katalogowy Listwa 32,5 mm, czarna Nr katalogowy Listwa 51 mm, czarna N* Listwa 51 mm, czarna Nr katalogowy Listwa 52 mm, czarna Nr katalogowy Listwa 76 mm, czarna Nr katalogowy Listwa 76 mm, czarna * Profil gumowy wykonany jest z EPDM. Listwy oznaczone literą N wykonane są z olejoodpornej gumy nitrylowej. info@pl.oem.se 251

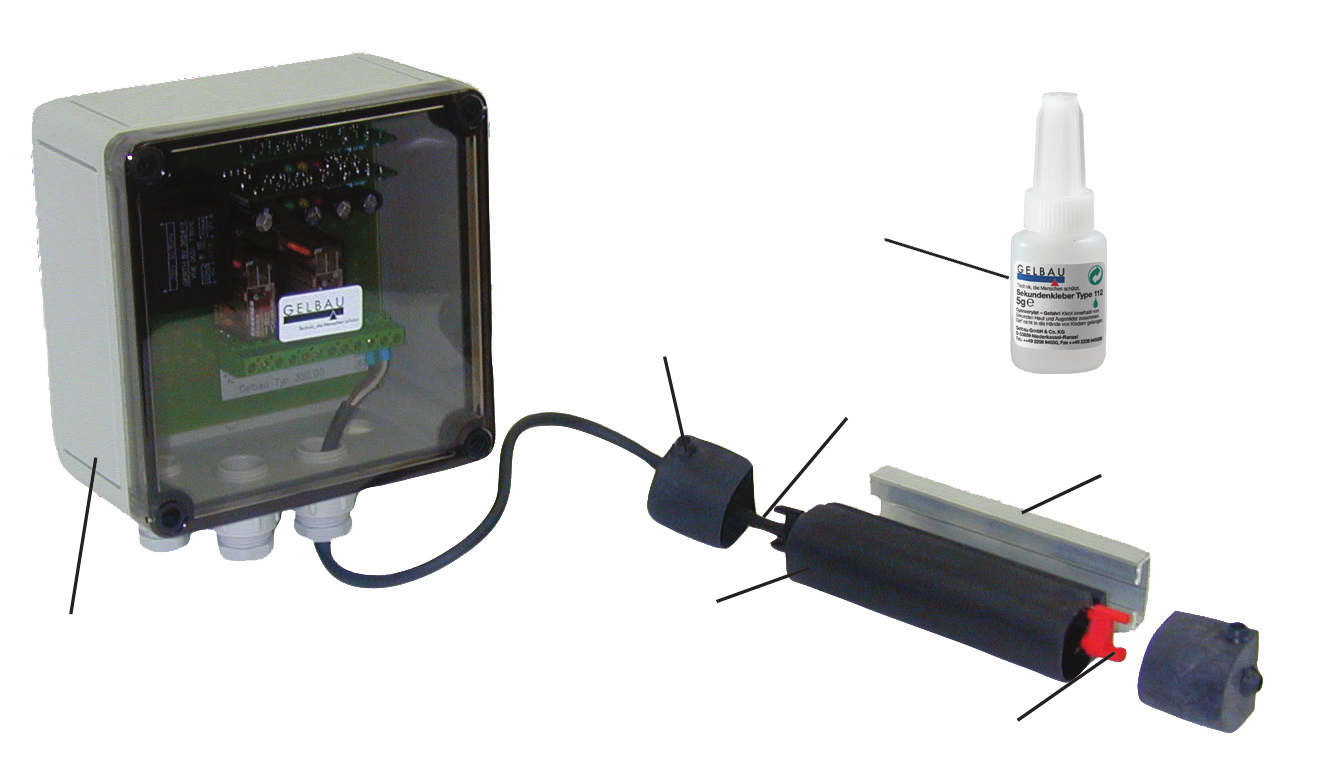

7 Części montażowe Do listwy przyciskowej Listwa przyciskowa 2. Zatyczka boczna 3. Kabel z wtykiem Nr kat. Nr kat. Nr kat Listwa przyciskowa 21 mm, czarna Zatyczka boczna, czarna Kabel z wtykiem, 3 m W Listwa przyciskowa 21 mm, biała W Zatyczka boczna, biała Kabel z wtykiem, 5 m 4. Rezystor z wtykiem 5. Szyna montażowa do listwy przyciskowej Nr kat. Nr kat Rezystor z wtykiem, 8,2 kω Szyna montażowa, 2 m Do listwy przyciskowej i Listwa przyciskowa 7. Zatyczka boczna 8. Kabel z wtykiem Nr kat I Listwa przyciskowa 32,5 mm, czarna RED Listwa przyciskowa 32,5 mm, czerwona Y Listwa przyciskowa 32,5 mm, żółta N* Listwa przyciskowa 32,5 mm, czarna Listwa przyciskowa 32,5 mm, czarna Nr kat. Nr kat Zatyczka boczna, czarna Kabel z wtykiem, 2 m RED Zatyczka boczna, czerwona Kabel z wtykiem, 5 m Y Zatyczka boczna, żółta Kabel z wtykiem, 15 m N* Zatyczka boczna, czarna 9. Rezystor z wtykiem 10. Łącznik kątowy 11. Łącznik kątowy Nr kat. Nr kat. Nr kat Rezystor z wtykiem, 8,2 kω Łącznik kątowy, czarny Łącznik kątowy, czarny R Łącznik kątowy, czerwony R Łącznik kątowy, czerwony Y Łącznik kątowy, żółty Y Łącznik kątowy, żółty 3 050,0071N* Łącznik kątowy, czarny N* Łącznik kątowy, czarny Inne kąty na zamówienie * Profil gumowy wykonany jest z EPDM. Listwy oznaczone literą N wykonane są z olejoodpornej gumy nitrylowej. 252 Zamówienia : tel fax

8 Części montażowe Do listwy przyciskowej i Listwa przyciskowa 2. Zatyczka boczna 3. Kabel z wtykiem Nr kat. Nr kat. Nr kat Listwa przyciskowa 51 mm, czarna Zatyczka boczna, czarna Kabel z wtykiem, 2 m N* Listwa przyciskowa 51 mm, czarna N* Zatyczka boczna, czarna Kabel z wtykiem, 5 m Listwa przyciskowa 52 mm, czarna Kabel z wtykiem, 15 m 4. Rezystor z wtykiem 5. Łącznik kątowy Nr kat Rezystor z wtykiem, 8,2kΩ Nr kat Łącznik kątowy Do listwy przyciskowej i Listwa przyciskowa 7. Zatyczka boczna 8. Kabel z wtykiem Nr kat. Nr kat. Nr kat Listwa przyciskowa 76 mm, czarna Zatyczka boczna, czarna Kabel z wtykiem, 2 m Listwa przyciskowa 76 mm, czarna N* Zatyczka boczna, czarna Kabel z wtykiem, 5 m * Profil gumowy wykonany jest z EPDM Kabel z wtykiem, 15 m Listwy oznaczone literą N wykonane są z olejoodpornej gumy nitrylowej. 9. Rezystor z wtykiem 10. Łącznik kątowy Nr kat. Nr kat Rezystor z wtykiem, 8,2 kω Łącznik kątowy Szyna montażowa 11. Szyna montażowa 12. Szyna montażowa 13. Szyna montażowa Nr kat. Nr kat. Nr kat Szyna montażowa, 2 m Szyna montażowa, 2 m Szyna montażowa, 2 m (do prostych listew przyciskowych o długości maks. 2 m) Szyna montażowa, 2 m (do kątowych listew przyciskowych lub do długości ponad 2 m) info@pl.oem.se 253

9 Nożyce do cięcia Gelbau Akcesoria do listew przyciskowych Klej Gelbau nowość Nr katalogowy Nożyce do cięcia Łącznik dwóch listew Nr katalogowy Klej 5 g Klej 20g Puszka połączeniowa Nr katalogowy Łącznik do połączenia dwóch listew Kabel spiralny Nr katalogowy Puszka połączeniowa do zastosowania razem z kablem spiralnym Zderzak dla ochrony profilu przed uderzeniem Nr katalogowy Kabel spiralny 2x0,75mm² 0,5m/2,5m Kabel spiralny 2x0,75mm² 0,75m/3m Kabel spiralny 2x0,75mm² 0,9m/3,5m Wtyk prosty Nr katalogowy Zderzak 30x35x30 dla profilu I, , Zderzak 30x35x46 dla profilu , Zderzak 30x35x70 dla profilu , Ochrona profili Nr katalogowy Wtyk prosty Nr katalogowy Ochrona profili Szyna montażowa Zakończenie szyny montażowej 254 Zamówienia : tel fax

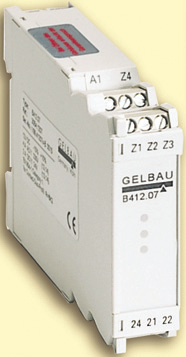

10 Moduł sterujący B412.0 Kompaktowa obudowa 22,5 mm 1 wyjście NO Kasowanie automatyczne Kategoria bezpieczeństwa 1, zgodnie z EN954-1 Funkcja Mały moduł sterujący do nadzorowania listwy przyciskowej dla mniej niebezpiecznych aplikacji np. w powolnych drzwiach/bramkach. Z zacisków Z1 i Z2 modułu sterującego zasilany jest obwód złożony Dane techniczne Napięcie zasilania 24V DC, 230V AC Tolerancja -15% +10% Pobór mocy (eksploatacja) 3W Wyjścia przekaźnikowe: Bezpieczne 1 NO (bezzwłoczne) Maks. napięcie zestyku 250V AC/24V DC Maks. prąd zestyku 4A AC/DC Bezpiecznik wyjść 4A Czas wyłączania 10 ms Maks. długość listwy 100 m Maks. dł. kabla do listwy przyciskowej 50 m (min. 0,5 m 2 ) Wskazywanie statusu 3 x LED Stopień ochrony: Zaciski IP20 Obudowa IP40 Temperatura pracy od -20 C do +55 C Montaż szyna DIN Trwałość mechaniczna 3 x 10 7 Kategoria bezpieczeństwa 1 zgodnie z EN954-1 Standard EN Zgodność z MD, LVD, EMC Atesty TüV z listwy przyciskowej i rezystora 8,2 kω. Wyjście modułu sterującego zostanie otwarte po przyciśnięciu listwy, a także w przypadku zwarcia lub przerwania kabla. Właściwości W zależności od wymogów bezpieczeństwa Redundacja wewnętrzna/zewnętrzna Zalety dla użytkownika Kategoria bezpieczeństwa 1, zgodnie z EN954-1 Małe wymiary Wskazywanie stanu za pomocą LED Wskazywanie statusu Listwa aktywowana Błąd w obwodzie bezpieczeństwa Wyjście aktywowane Wymiary (mm) 75 22,5 110 Połączenie L(+) L(+) A1 13 L1 L2 L3 A1 13 L1 L2 L3 B412.0 B412.0 N(-) A2 Z1 Z2 14 M N(-) A2 Z1 Z2 14 M 1. Jedna listwa przyciskowa Kasowanie automatyczne. Biały Brązowy Listwa przyciskowa Opornik 8,2kΩ 2. Dwie listwy przyciskowe. Kasowanie automatyczne. Biały Brązowy Opornik 8,2kΩ Listwa przyciskowa 1. Listwa przyciskowa 2. Brązowy Biały Nr katalogowy 30B Moduł sterujący B412.00, 230V AC 30B Moduł sterujący B412.06, 24V DC info@pl.oem.se 255

11 Moduł sterujący 452.4/ wyjścia NO+1 CO Kategoria bezpieczeństwa 3 zgodnie z EN954-1 Kasowanie automatyczne lub ręczne Różne napięcie zasilania Funkcja Kompaktowy moduł sterujący w obudowie o szerokości tylko 22,5mm. Odpowiedni do zastosowania z bramkami napędzanymi silnikowo, które zgodnie z normą powinny posiadać przekaźnik o kategorii bezpieczeństwa co najmniej 2. Z zacisków Z1 i Z2 modułu sterującego zasilany jest obwód złożony z listwy przyciskowej i rezystora 8,2 kω. Wyjścia modułu sterującego zostaną otwarte po przyciśnięciu listwy, a także w przypadku zwarcia lub przerwania kabla. Dane techniczne Właściwości techniczne Napięcie zasilania 24 V AC/DC, 230 V AC Tolerancja -15 % do +10 % Pobór mocy (eksploatacja) 3 W Wyjścia przekaźnikowe: Bezpieczne 2 NO (bezzwłoczne) Sygnałowe 1 CO Maks. napięcie zestyku 250 V AC/24 V DC Maks. prąd zestyku 4 A AC/ 2A DC Bezpiecznik wyjść 4 A Czas wyłączania 15 ms Maks. długość listwy 100 m Maks. dł. kabla do listwy przyciskowe 50 m (min. 0,5 m²) Wskazywanie statusu 4xLED Stopień ochrony: Zaciski IP20 Obudowa IP40 Temperatura otoczenia -20 C do +55 C Montaż DIN-skena Trwałość mechaniczna 3x10 7 Kategoria bezpieczeństwa 3 zgodnie z EN954-1 Standard EN1760-2, ZH1/494 Zgodność z MD, LVD, EMC Atesty W zależności od wymogów bezpieczeństwa Zestyki z wymuszonym prowadzeniem Redundacja wewnętrzna/zewnętrzna Zalety dla użytkownika Kategoria bezpieczeństwa 3, zgodnie z EN wyjścia NO i 1 NC Obciążenie zestyku 4A Wskazywanie stanu za pomocą LED Nadzorowanie styczników zewnętrznych Wskazywanie statusu Listwa aktywowana Błąd w obwodzie bezpieczeństwa Wyjście aktywowane Wymiary (mm) 75 22, Zamówienia : tel fax

12 Połączenia Jedna listwa przyciskowa. Kasowanie ręczne. Nadzorowanie styczników zewnętrznych. 4. Dwie listwy przyciskowe. Kasowanie ręczne. Nadzorowanie styczników zewnętrznych. 2. Jedna listwa przyciskowa. Kasowanie automatyczne. Nadzorowanie styczników zewnętrznych. 5. Dwie listwy przyciskowe. Kasowanie automatyczne. Nadzorowanie styczników zewnętrznych. 3. Dwie listwy przyciskowe. Kasowanie automatyczne. Nadzorowanie styczników zewnętrznych. 6. Kilka listew przyciskowych. Kasowanie automatyczne. Nadzorowanie styczników zewnętrznych. Nr katalogowy Moduł sterujący 452.4, 2 NO+1 CO, kat.3, 24 V DC (do listew połączonych seryjnie) Moduł sterujący 452.4, 2 NO+1 CO, kat.3, 230 V AC (do listew połączonych seryjnie) Moduł sterujący 462.4, 2 NO+1 CO, kat.3, 24 V DC (do listew połączonych równolegle) Moduł sterujący 462.4, 2 NO+1 CO, kat.3, 230 V AC (do listew połączonych równolegle) Moduł sterujący 452.4, 2 NO+1 CO, kat.3, V AC/ V DC (połącz. seryjnie) Moduł sterujący 462.4, 2 NO+1 CO, kat.3, V AC/ V DC (połącz. równol.) info@pl.oem.se 257

13 Moduł sterujący 352.4/ wyjścia NO+1 CO Kategoria bezpieczeństwa 3 zgodnie z EN954-1 Kasowanie automatyczne lub ręczne Jedno lub dwa wejścia Funkcja Moduł sterujący w obudowie prostopadłościennej. Odpowiedni do zastosowania z bramkami napędzanymi silnikowo, które zgodnie z normą powinny posiadać przekaźnik o kategorii bezpieczeństwa co najmniej 2. Z zacisków Z1 i Z2 modułu sterującego zasilany jest obwód złożony z listwy przyciskowej i rezystora 8,2 kω. Wyjścia modułu sterującego zostaną otwarte po przyciśnięciu listwy, a także w przypadku zwarcia lub przerwania kabla. Dane techniczne Właściwości Napięcie zasilania 24 V AC/DC, 230 V AC Tolerancja -15 % do +10 % Pobór mocy (eksploatacja) 4 W Wyjścia przekaźnikowe: Bezpieczne 2 NO (bezzwłoczne) Sygnałowe 1 CO Maks. napięcie zestyku 250 V AC/24 V DC Maks. prąd zestyku 4 A AC/ 2A DC Bezpiecznik wyjść 4 A Czas wyłączania 15 ms Maks. długość listwy 100 m Maks. dł. kabla do listwy przyciskowe 50 m (min. 0,5 m²) Wskazywanie stanu 6xLED Podejście kablowe 2xPG9 i 2xPG11 (w zestawie) Stopień ochrony IP65 Temperatura otoczenia -20 C do +55 C Montaż 4x M5 Trwałość mechaniczna 3x10 7 Kategoria bezpieczeństwa 3 zgodnie z EN954-1 Standard EN1760-2, ZH1/494 Zgodność z MD, LVD, EMC Atesty W zależności od wymogów bezpieczeństwa Zestyki z wymuszonym prowadzeniem Redundacja wewnętrzna/zewnętrzna Zalety dla użytkownika Kategoria bezpieczeństwa 3, zgodnie z EN wyjścia NO i 1 NC Obciążenie zestyku 4A Wskazywanie stanu za pomocą LED Nadzorowanie styczników zewnętrznych Wskazywanie statusu Listwa aktywowana Błąd w obwodzie bezpieczeństwa Wyjście aktywowane Wymiary (mm) 258 Zamówienia : tel fax

14 Połączenia (Jedno wejście) (Dwa wejścia) L1 L2 L3 L1 L2 L3 A1 A Z2 Z1 Y2 Y3 A1 A Z1 Z2 Z3 Z4 L(+) N(-) Opornik 8,2 Wk Listw a przyciskow a Reset M L(+) N(-) Opornik 8,2 kw Opornik 8,2 kw Listwa 1 Listwa 2 M 1. Jedna listwa przyciskowa. Kasowanie ręczne. Nadzorowanie styczników zewnętrznych. 4. Dwie listwy przyciskowe. Kasowanie automatyczne. Uwaga! Wejście 1 (Z1-Z2) wyłącza wyjście Wejście 2 (Z3-Z4) wyłącza wyjście L1 L2 L3 L1L2 L3 A1 A Z2 Z1 Y2 Y3 A1 A Z1 Z2 Z3 Z4 L(+) N(-) M L(+) N(-) M Opornik 8,2 Wk Listw a przyciskow a Listwa 1 Listwa 2 Opornik 8,2 kw Listwa 1 Listwa 2 Opornik 8,2 kw 2. Jedna listwa przyciskowa. Kasowanie automatyczne. Nadzorowanie styczników zewnętrznych. 5. Kilka listew przyciskowych. Kasowanie automatyczne. Uwaga! Wejście 1 (Z1-Z2) wyłącza wyjście Wejście 2 (Z3-Z4) wyłącza wyjście L1L2 L3 A1 A Z2 Z1 Y2 Y3 L(+) N(-) Reset M Listwa 1 Listwa 2 Opornik 8,2 kw 3. Dwie listwy przyciskowe. Kasowanie ręczne. Nadzorowanie styczników zewnętrznych. Nr katalogowy Z2 Moduł sterujący 352.4, 2NO+1CO, kat.3, 230 V AC (do listew połączonych szeregowo) Z2 Moduł sterujący 352.4, 2NO+1CO, kat.3, 24 V DC (do listew połączonych szeregowo) Z Moduł sterujący 362.4, 2NO+1CO, kat.3, 24 V DC (do listew połączonych równolegle) Z Moduł sterujący 362.0, 2NO+1CO, kat.3, 230 V AC (do listew połączonych równolegle) info@pl.oem.se 259

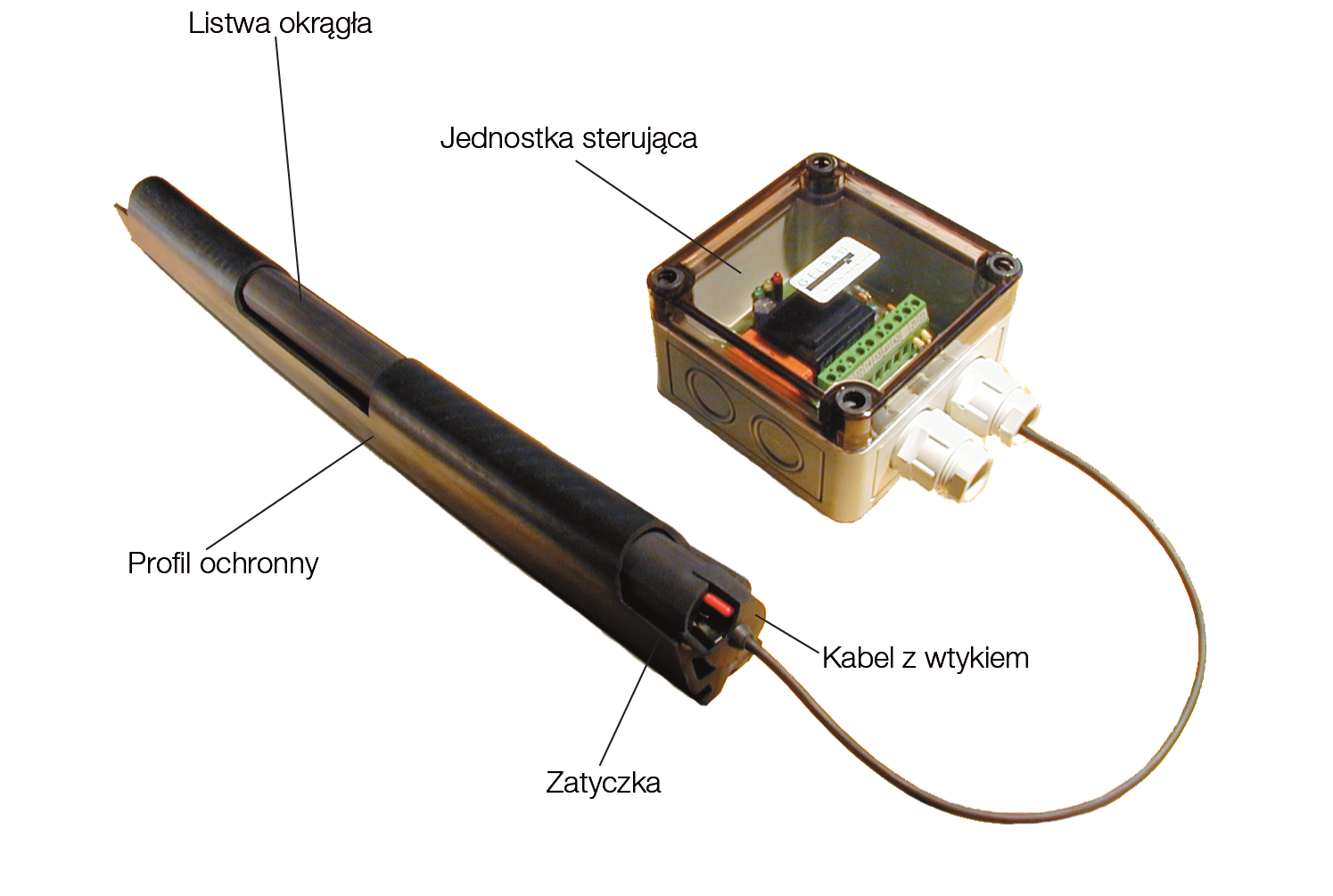

15 Listwy bezpieczeństwa n o ow ść Listwy okrągłe Zakres działania 360º Łatwe i szybkie do zamontowania Mała siła potrzebna do aktywacji Zakres temperatury pracy -40ºC +80ºC Funkcja Listwy okrągłe Gelbau są również rozwiązaniem do drzwi autobusów, pociągów i metra. Jest to bardzo opłacalne i efektywne rozwiązanie. Profil charakteryzuje się wysokim poziomem czułości. Listwy działają w temperaraturze -40ºC +80ºC. Mogą być również użyte w podnoszonych drzwiach i w drzwiach rozsuwanych, gdzie idealnie nadają się do zastąpienia systemów pneumatycznych. Profile są dostępne w dwóch różnych średnicach: 18mm i 22mm. Przykładowe aplikacje Drzwi autobusów, pociągów, metra Podnoszone i rozsuwane drzwi Zalety Zakres działania 360º Łatwe i szybkie do zainstalowania nawet już w istniejących profilach Bardzo proste w użyciu, mała siła potrzebna do aktywacji Działanie oparte na przewodzącej gumie Zakres temperatury pracy -40ºC +80ºC Moduł sterujący 260 Zamówienia : tel fax

16 Struktura Zakres działania 360º Listwa przyciskowa ø Nr katalogowy Listwa przyciskowa okrągła Ø 18mm Listwa przyciskowa okrągła Ø 18mm Maksymalna długośc wysyłanej listwy to 2,5m. Akcesoria Połączenie igłowe Rezystor z wtykiem Kabel z wtykiem Nr katalogowy Kabel z wtykiem 2m Kabel z wtykiem 3m Kabel z wtykiem 5m Zatyczka boczna do listwy Zatyczka boczna do listwy Połączenie igłowe Rezystor z wtykiem Nr katalogowy Połaczenie igłowe do listwy Połaczenie igłowe do listwy Nr katalogowy Rezystor z wtykiem do listwy Rezystor z wtykiem do listwy info@pl.oem.se 261

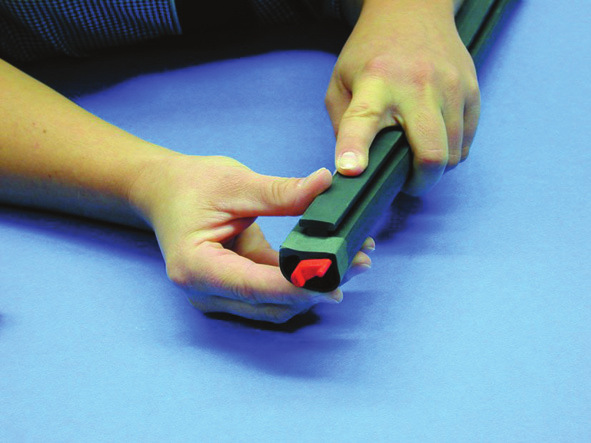

17 Listwy bezpieczeństwa Kolejność kroków. 1. Narzędzia potrzebne do cięcia listew. Instrukcja klejenia 2. Utnij listwę na żądaną długość, za pomocą specjalnych nożyczek Gellbau. 4. Odetnij część mocującą,listwę natnij wzdłuż listwy uważając, aby nie uszkodzić listwy. 3. Odetnij cześć, którą wsuwamy do listwy montażowej (w kształcie T), natnij do 12mm od końca listwy. 5. Odetnij miedziane przewody, jeśli wystają poza listwę. 6. Wygładź końcówkę, żeby była jak najbardziej gładka (ze względu na lepsze działanie kleju). 7. Koniecznie zadbaj, aby cała powierzchnia listwy była tak samo wygładzona, także w miejscu, gdzie była cześć mocująca w kształcie T Użyj dziurkacza, aby zrobić otwór w zatyczce bocznej, przez która będzie przeprowadzany kabel. 9. Przeprowadź przewód przez otwór zrobiony w zatyczce bocznej. Zamówienia : tel fax

18 Listwy bezpieczeństwa 10. Wsuń wtyczkę przewodu w odpowiednie miejsca w listwie połączeniowej (w środek przewodu miedzianego i sprawdź czy jest dobry kontakt). Całość dociśnij zatyczką boczną. 11. Zciągnij zatyczkę boczną z listwy, ale pozostaw końcówkę przewodu w listwie. Klej nałóż na kant zatyczki bocznej i przyklej. 12. Przymocuj zatyczkę boczną do listwy. Sprawdź czy końcówka jest poprawnie dopasowana. Przytrzymaj zatyczkę boczna do listwy ok. 10 sek, do czasu kiedy klej zaschnie. 13. Następnie podwijamy uszczelkę w dolnej części nakładając warstwę kleju. 14. Przytrzymaj uszczelkę przez ok. 10 sek., aby stworzyć szczelna izolację. 15. Tą samą czynność wykonaj dla części zaokrąglonej. 16. Dodatkowo nałóż cienką warstwę kleju na połączenie, żeby zyskać lepszą izolację. 17. Tę samą czynność wykonaj wokół przewodu. 18. Taka sama procedura dotyczy drugiej zatyczki bocznej, zakrywającej rezystor. Uwaga: Pamiętaj żeby nie robić żadnych otworów w zatyczce bocznej zakrywającej rezystor. Klej może pękać podczas przyciskania podczas schnięcia profilu. Jest to spowodowane położeniem zbyt dużej warstwy kleju. info@pl.oem.se 263
