PROJEKT WYKONAWCZY INSTALACJI ODDYMIANIA KLATKI SCHODOWEJ W BUDYNKU ODDZIAŁU ZUS W WAŁBRZYCHU PRZY PL. GRUNWALDZKI 1 W WAŁBRZYCHU.

Transkrypt

1 INSTALACJI ODDYMIANIA KLATKI SCHODOWEJ W BUDYNKU ODDZIAŁU ZUS W WAŁBRZYCHU PRZY PL. GRUNWALDZKI 1 W WAŁBRZYCHU. Inwestor: Oddział Zakładu Ubezpieczeń Społecznych w Wałbrzychu Pl. Grunwaldzki Wałbrzych Adres inwestycji: Oddział ZUS w Wałbrzychu Pl. Grunwaldzki Wałbrzych Branża: Teletechniczna Jednostka projektująca: Projektował: Engee Pro4U Sp. z o.o. mgr inż. Damian Adamczyk MAZ/0395/PWOE/08 Opracował: mgr inż. Sebastian Kosmalski Czerwiec 2010r. Strona 1 z 17

2 Spis treści: 1. Przedmiot opracowania Zakres opracowania Podstawa opracowania, przepisy i dokumenty związane Charakterystyka obiektu Zakres zabezpieczenia systemem Założenia technologiczne Opis przyjętego rozwiązania instalacji oddymiania Wariant pracy instalacji oddymiania Zasilanie instalacji oddymiania w energię elektryczną Obliczenia Parametry techniczne elementów składowych systemu instalacji oddymiania Wytyczne montażowe Odbiór robót Uwagi końcowe Dokumentacja Obsługa instalacji oddymiania. Szkolenie Zabezpieczenie przejść instalacyjnych Test działania elementów i instalacji oddymiania Odbiór instalacji oddymiania Wytyczne dla innych branż Instrukcja postępowania w przypadku uruchomienia instalacji oddymiania Spis rysunków Oświadczenie projektanta Uprawnienia projektanta Rysunki Komplet dokumentów (DTR) Strona 2 z 17

3 1. Przedmiot opracowania. Przedmiotem opracowania jest projekt wykonawczy instalacji oddymiania klatki schodowej w budynku Oddziału ZUS w Wałbrzychu przy Pl. Grunwaldzkim Zakres opracowania. W opracowaniu ujęto instalację oddymiania klatki schodowej w budynku Oddziału ZUS w Wałbrzychu przy Pl. Grunwaldzkim 1 w zakresie rodzaju i sposobu instalacji urządzeń. Zakres rzeczowy obejmuje: konieczność stosowania układów oddymiania, analizę obiektu i dobór odpowiedniej konfiguracji systemu; określenie założeń przyjętych do wykonania projektu i realizacji inwestycji; dobór i rozmieszczenie poszczególnych elementów systemu; budowę tras kablowych wraz z określeniem sposobu prowadzenia instalacji; zestawienie użytych urządzeń i materiałów; rysunki instalacji; 3. Podstawa opracowania, przepisy i dokumenty związane. Dokumentację opracowano na podstawie: umowy nr 3052/0/43000/1/2010 z dnia r; wizji lokalnej na obiekcie; uzgodnień i narad branżowych dotyczących projektowania i wykonania inwestycji; wytycznych i uzgodnień z Inwestorem; dostarczonych przez Inwestora podkładów budowlanych, rysunków oraz szkiców koncepcyjnych; dokumentacji techniczno - ruchowej (DTR) wydanej przez producentów urządzeń wchodzących w skład systemu kontroli dostępu. PN-B Ochrona przeciwpożarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła. Zasady projektowania. PN-EN , Systemy kontroli rozprzestrzeniania dymu i ciepła; Część 3: Wymagania techniczne dotyczące wentylatorów oddymiających. PKN-CEN/TS 54-14:2006. Systemy sygnalizacji pożarowej. Część 14: Wytyczne planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji. Ustawa o ochronie przeciwpożarowej z dnia 24 sierpnia 1991r. (Dz. U. Z 2002 nr 147, poz. 1229, z późniejszymi zmianami). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 07 czerwca 2010r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Z 2009 r. Nr 178, poz oraz z 2010 r. Nr 57, poz. 353) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U nr 75, poz. 690). Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2000 nr 106, poz z późniejszymi zmianami) Strona 3 z 17

4 PN-ISO-6790:1996. Sprzęt i urządzenia do zabezpieczeń przeciwpożarowych i zwalczania pożarów. Symbole graficzne stosowane na planach ochrony przeciwpożarowej. 4. Charakterystyka obiektu. Budynek Oddziału ZUS jest obiektem administracyjno biurowym, zlokalizowany w centrum miasta na Pl. Grunwaldzkim 1 w Wałbrzychu. Budynek posiada 8 kondygnację nadziemnych i jedną podziemną, zaliczany jest ze względu na swoja wysokość do budynków średniowysokich SN i do kategorii zagrożenia ludzi ZL III. Posiada 3 klatki schodowe. Główne wejście do budynku znajduje się od frontu, zaś 2-ie wyjścia usytuowane z tyłu budynku od ul. Nowy Świat i służy jako ewakuacyjne oraz do użytku dla pracowników Oddziału ZUS. Projektowany system kontroli dostępu obejmuje swoim zakresem wyznaczone przez Inwestora pomieszczenia tj. klatki schodowe, UPS, serwerownię, centralę telefoniczną, archiwa. 5. Zakres zabezpieczenia systemem. Instalacja oddymiania centralnej klatki schodowej A w obiekcie ma za zadanie umożliwienie bezpiecznej ewakuacji ludzi z przestrzeni zagrożonej pożarem oraz odprowadzenie gorących gazów spalinowych, a co za tym idzie obniżenie temperatury na poziomych drogach ewakuacyjnych. 6. Założenia technologiczne. Instalacja oddymiania klatki schodowej powinna spełniać odpowiednie kryteria funkcjonalne, które są zgodne z wymaganiami PN-EN , Podstawowe cechy oraz założenia przyjęte do projektowanego systemu: Zastosowane urządzenia będą zgodne z wymaganiami zawartymi w normach i posiadają wymagane certyfikaty dopuszczające je do stosowania. System będzie zaprojektowany w taki sposób, aby ograniczyć skutki uszkodzeń okablowania oraz połączeń. Przy doborze materiałów wchodzących w skład instalacji oddymiania uwzględniono wpływ czynników zewnętrznych takich jak m.in.: temperatura otoczenia, działające siły, dostęp osób niepowołanych. Instalacja oddymiania klatki schodowej będzie sterowana poprzez system sygnalizacji pożarowej. Kable będą instalowane w odpowiednich trasach kablowych zabezpieczone przed uszkodzeniem mechanicznym. W celu uniknięcia uszkodzeń oraz zapewnienia odpowiedniej jakości przesyłanej informacji, urządzenia i okablowanie powinno być instalowane w oddaleniu od miejsc, gdzie mogą występować wysokie poziomy zakłóceń elektromagnetycznych. 7. Opis przyjętego rozwiązania instalacji oddymiania. Instalacja oddymiania została zaprojektowana w oparciu o osiowy wentylator oddymiający firmy MERCOR raz centralę sterującą oddymianiem firmy D+H. Strona 4 z 17

5 W trybie normalnej pracy wentylator oddymiający nie pracuje a klapa pożarowa zainstalowana przed wentylatorem zabezpiecza klatkę schodową przed przenikaniem niskiej temperatury. W momencie wykrycia pożaru przez system sygnalizacji pożarowej lub ręczne uruchomienie instalacji przyciskiem oddymiania następuje otwarcie klapy pożarowej i włączenie wentylatora oddymiającego. Uzupełnianie powietrza w klatce schodowej odbywa się poprzez automatyczne otwarcie drzwi rozsuwanych na parterze. Podstawowe elementy składowe instalacji oddymiania klatki schodowej: Kompaktowa centrala sterująca oddymianiem RZN 4402-K firmy D+H na podstawie sygnału alarmowego z czujek dymu, z ręcznych przycisków oddymiania RT-42 lub z zewnętrznej centrali sygnalizacji pożarowej CSP. Centrala zasilana jest napięciem 230 VAC i dostarcza napięcie 24VDC do urządzeń elektrycznego systemu oddymiania. Dzięki wyposażeniu centrali w akumulatory, centrala jest niewrażliwa brak napięcia zasilającego i może czuwać przez 72 godziny po jego zaniku, a po tym czasie możliwe jest jednokrotne uruchomienie urządzeń. Przycisk oddymiania RT-42 PL firmy D+H służy do ręcznego uruchamiania alarmu systemu oddymiania oraz jego kasowania. Zastosowana sygnalizacja świetlna i akustyczna (RT 42-ST) umożliwia także stwierdzenie faktycznego stanu pracy systemu oddymiania. Wentylator mcr Monsun przeznaczony jest do odprowadzania gorącego powietrza, dymu i spalin powstałych w pomieszczeniach podczas pożaru. Może być również wykorzystywany w systemach wentylacji bytowej i przemysłowej jako wentylator wyciągowy lub nawiewny. Wentylator mcr Monsun ułatwia ewakuację ludzi z obszaru objętego pożarem oraz sprawne prowadzenie akcji gaśniczej, chroni konstrukcję budynku i jego wyposażenie przed wysoką temperaturą, a także zapobiega rozprzestrzenianiu się pożaru do sąsiednich stref pożarowych. Urządzenie przeznaczone jest do montażu kanałowego lub bezkanałowego w pozycji pionowej lub poziomej. Może pracować wewnątrz, jak i na zewnątrz budynków. Obudowa wentylatora wykonana jest z blachy stalowej ocynkowanej o grubościach od 2 mm do 6 mm w zależności od średnicy urządzenia. Obudowa malowana jest proszkowo lub galwanizowana ogniowo, co daje podwójne zabezpieczenie antykorozyjne. Wirnik wentylatora osadzony jest bezpośrednio na czopie silnika. Posiada 9 lub 12 łopatek wykonanych w formie odlewu aluminiowego, o aerodynamicznym profilu palisady łopatkowej, który zapewnia uzyskanie zakładanych parametrów przepływowych. Wirnik ma możliwość pracy przy różnych ustawieniach kąta łopatek oraz przy ich zmiennej ilości. Kąt regulowany jest fabrycznie podczas procesu produkcji. W zależności od stawianych wymagań w wentylatorze stosowany jest trójfazowy silnik jedno- lub dwubiegowy o różnych prędkościach obrotowych (3000, 1500, 1000, 750 obr./min.), bez seryjnie zamontowanego zabezpieczenia termicznego. Silnik posiada klasę izolacji H, stopień ochrony mechanicznej IP 55. Strona 5 z 17

6 Przeciwpożarowa klapa odcinająca mcr WIP z siłownikiem elektrycznym zasilanym napięciem 230 VAC przeznaczona jest zabezpieczenia otworu, w którym zainstalowany jest wentylator oddymiający przed przenikaniem zimna. Podczas normalnej pracy instalacji przegroda klapy znajdują się w pozycji zamkniętej. W przypadku uruchomienia się instalacji oddymiania następuje przejście przegrody klapy do pozycji otwartej. Klapa odcinająca mcr WIP składa się z obudowy o przekroju prostokątnym, ruchomej przegrody odcinającej w postaci wielu łopatek obracających się wokół własnych osi oraz mechanizmu wyzwalająco sterującego uruchamianego zdalnie lub samoczynnie. Obudowa klap wykonana jest z blachy stalowej, ocynkowanej, o grubości 1-1,25mm lub blachy stalowej nierdzewnej o grubości 0,8 1,2mm. Częścią nierozłączną obudowy jest kołnierz z płyty silikatowo cementowej o grubości 20mm. Całkowita długość obudowy wynosi min 135mm. Każda łopatka odcinająca wykonana jest z płyty gipsowej o grubości 15mm. Cała powierzchnia łopatek jest pokryta blachą stalową ocynkowaną lub blachą ze stali nierdzewnej o grubości 0,5 1,0mm. Na wewnętrznej stronie obudowy znajduje się uszczelka pęczniejąca o przekroju 36x2mm. Łopatki przegrody obracają się wokół osi, którą stanowią dwa stalowe sworznie o średnicy 10mm. Klapy kwadratowe i prostokątne produkowane są wraz z kołnierzami umożliwiającymi zastosowanie klap do kanałów. 8. Wariant pracy instalacji oddymiania. W pracy układów oddymiających wyróżniamy dwa warianty alarmowe (uruchomienia): Wariant 1 automatyczne uruchomienie poprzez system sygnalizacji pożarowej. W przypadku zadziałania dowolnego elementu detekcyjnego systemu sygnalizacji pożarowej, generuje on sygnał alarmowy poprzez moduł sterujący do centrali oddymiania, która uruchamia styczniki włączające wentylator oddymiający, otwierające klapę pożarową, oraz powoduje uruchomienie modułów sterujących, które otwierają drzwi wejściowe rozsuwane zapewniając dostarczenie świeżego powietrza. Wariant 2 uruchomienie ręczne poprzez przycisk ręcznego uruchomienia oddymiania. W przypadku zauważenia zjawisk pożarowych przez użytkowników obiektu istnieje możliwość ręcznego uruchomienia systemu oddymiania klatki schodowej. W obrębie klatki schodowej zostały zaprojektowane przyciski ręcznego uruchomienia oddymiania, którymi użytkownik załącza instalację oddymiania klatki schodowej. Sygnał z przycisku jest bezpośrednio kierowany do centrali sterowania oddymianiem, a następnie uruchamia styczniki włączające wentylator oddymiający, otwierające klapę pożarową, oraz powoduje uruchomienie modułów sterujących systemu sygnalizacji pożarowej, które otwierają drzwi wejściowe rozsuwane zapewniając dostarczenie świeżego powietrza. 9. Zasilanie instalacji oddymiania w energię elektryczną. Urządzenia instalacji oddymiania zostaną zasilane kablami o odporności ogniowej PH90 z rozdzielni głównej elektrycznej, oznaczonej jako RGnn zlokalizowanej na parterze w holu głównym zgodnie z załączonym schematem. Strona 6 z 17

7 10. Obliczenia. Klatka schodowa KLA. Dane: Średnia powierzchnia klatki schodowej 40,26 m2. Wysokość klatki schodowej 23,2 m Wymagana wydajność wentylatora oddymiającego 40,26 m2 x 23,2 m x 15 wymian/h = 14012,22 m3/h. Dobrano wentylator osiowy oddymiający typ mcr Monsun 45/ o wydajności 14500m3/h, przy sprężu 400 Pa, odporności ogniowej 400 st.c/2h (dł. 500 mm), średnica 450 mm, jednobiegowy, zasilany napięciem 400 V AC i mocy znamionowej 3,0kW wraz z klapą pożarową odcinającą. Napowietrzanie klatki schodowej odbywać się będzie automatycznie poprzez otwarcie drzwi wejściowych rozsuwanych sterowanych poprzez system sygnalizacji pożarowej. 11. Parametry techniczne elementów składowych systemu instalacji oddymiania. Lp.: Kod Nazwa/opis urządzenia Obmiar 1. Centrala RZN 4402 Centrala sterująca oddymianiem RZN 4402 zbiera informacje o sytuacji pożarowej w klatce schodowej wysterowywuje wentylator oddymiający. 1 szt. Konstrukcja kompaktowa, stabilizowane napięcie wyjściowe, możliwość podłączenia do 8 przycisków oddymiania i 14 czujek pożarowych, Włączalne funkcje bezpieczeństwa: zakłócenie = alarm, resetowanie instalacji oddymiania i zdalne resetowanie czujek dymowych, możliwość podłączenia czujki deszczowej lub wiatrowo-deszczowej bez modułu dodatkowego, centrala w natynkowej obudowie z tworzywa sztucznego, zamykane drzwiczki z blachy stalowej, możliwość podłączenia optycznych i akustycznych urządzeń alarmowych,72 godziny zasilania awaryjnego w przypadku przerwy w dostawie energii z sieci. 2. Moduł przekaźnikowy RT42 Zasilanie 230 VAC / 50Hz Wyjście 24VDC, max 2A lub 4A Rodzaj pracy - monitoring praca ciągła - alarm, wentylacja praca krótkotrwała St. Ochrony IP 30 Zakres temp. -50C +400C Kolor biały RAL 9010 Wymiary wnęki podtynkowej 262 x 262 x 81 mm Przycisk oddymiania służy do ręcznego uruchomienia instalacji oddymiania klatki schodowej. Funkcje: alarm, kasowanie alarmu. 7 szt. Strona 7 z 17

8 3. Przycisk oddymiania RT Wentylator oddymiający mrc Monsun 45/ wraz ze stopami montażowymi SW- 45 (2 szt. kpl.) i siatką ochronną SO Klapa pożarowa mrc WIP Sygnalizacja diodowa system OK. dioda zielona alarm dioda czerwona uszkodzenie dioda żółta (RT 42-ST) Napięcie : 24V DC Prąd alarmowy : 20mA Obudowa : ABS, szara (RAL 7035) Kategoria ochrony : IP 40 Zakres temperatury : -10 C do 50 C Dodatkowy moduł pośredniczący i sterujący stycznikami w rozdzielni głównej. Dwa przekaźniki 250 VAC, 5A Wentylator oddymiający mcr Monsun 45/ o poniższych parametrach: pc spręż całkowity 400 [Pa Q wydajność [m3/h] k kąt natarcia łopatki - 15 [º] n obroty silnika [obr./min.] P moc znamionowa - 3 [kw] Un napięcie znamionowe [V] W waga wentylatora bez osprzętu 58 [kg] Wymiary: fi450 o długości 500 mm Odporność ogniowa 400 st.c/2h (dł. 500 mm) Klapa pożarowa odciążająca z przyłączem okrągłym typu mcr WIP/G /450 x 455/d 450 /BF 230 siłownik się otwiera po podaniu napięcia 230 VAC 1 szt. 1 szt. 1 szt. 6. Kabel NKGs FE180/PH90 5x6mm2 (zasilenie wentylatora 50 m oddymiającego) 7. Kabel HDGs FE180/PH90 3x2,5mm2 (zasilenie centrali 50 m oddymiania) 8. Kabel HDGs FE180/PH90 2x1mm2 (sterowanie 80 m wentylatorem oddymiającym) 9. Kabel HTKSH FE180/PH90 3x2x0,8mm2 (zasilenie 50 m przycisków oddymiania) 10. Kabel HDGs FE180/PH90 3x2,5mm2 (zasilenie klapy 50 m pożarowej) 11. Akumulator Akumulator 12V, 1,3Ah do centrali oddymiania 2 szt. Kanał E90 Stalowych kanał ochronnych typu LLK kolor 130 m biały Osprzęt instalacyjny 1 kpl 12. Wytyczne montażowe. Trasa okablowania powinna przebiegać bezkolizyjnie z innymi instalacjami i urządzeniami, powinna być przejrzysta, prosta i dostępna dla prawidłowej konserwacji oraz remontów. Wskazane jest aby przebiegała w liniach poziomych i pionowych. Zasilanie urządzeń przeciwpożarowych należy wykonać kablami typu NKGs FE180/PH90, HDGs FE180/PH90 oraz HTKSH FE180/PH90 układanymi bezpośrednio na tynku, mocowanymi kołkami i uchwytami stalowymi w odległości co 30 cm zapewniającymi ciągłość dostawy energii elektrycznej w warunkach pożaru przez wymagany czas działania sygnalizatorów akustycznych, jednak nie mniejszy niż 90 minut. Strona 8 z 17

9 Ze względów estetycznych zaleca się układanie kabli typu FE180/PH90 w stalowych kanałów ochronnych typu LLK zapewniających klasę odporności ogniowej E90. Wyprowadzanie przewodów do przycisków - zostawić wolne na długości ok. 20 cm, do centrali sygnalizacji pożarowej cm. Wszystkie przewody należy prowadzić w odległości co najmniej 30 cm od instalacji silnoprądowych 230/400V zgodnie z PN-EN :2001 Technika informatyczna instalacja okablowania. Część 2 Planowanie i wykonywanie instalacji wewnątrz budynków. Ułożenie przewodów wykonać wg załączonych rysunków. Montaż wentylatora oddymiającego wraz z klapą odcinającą pożarową należy wykonać zgodnie z DTR producenta. Wentylator należy obsadzić w miejsce istniejącego okna oddymiającego, wolną część otworu zamurować i wytynkować. Dodatkowo należy przewidzieć mocowanie wentylatora do stropu elementami stalowymi zapewniającymi klasę odporności ogniowe EI120, zaleca się wykonanie zabudowy wentylatora z płyt PRODUCKT-L500 firmy PROMAT. 13. Odbiór robót. Przed przekazaniem instalacji oddymiania do eksploatacji Wykonawca zobowiązany jest przekazać: dokumentacje powykonawcza zawierająca zaktualizowany projekt techniczny z naniesionymi i uzgodnionymi zmianami powstałymi w czasie wykonawstwa, ważne świadectwa dopuszczenia do stosowania użytych materiałów i urządzeń systemu, protokóły pomiarów eksploatacyjnych tj. rezystancji izolacji oraz skuteczności działania ochrony przeciwporażeniowej. Odbierający powinien sprawdzić wzrokowo, czy praca została wykonana w sposób zadawalający, czy metody, materiały i elementy systemu zostały użyte zgodnie z obowiązującą norma oraz czy dokumentacja powykonawcza (rysunki i opisy) są zgodne ze stanem faktycznym. 14. Uwagi końcowe Dokumentacja Pomieszczenie ochrony należy wyposażyć w następujące dokumenty związane z obsługą automatycznego systemu oddymiania klatki schodowej A: instrukcję obsługi przycisków oddymiania, książkę pracy systemu, w której należy notować wszelkie prace związane z obsługą techniczną systemu oddymiania klatki schodowej (systemu sygnalizacji pożarowej); zmiany, przeróbki, modernizacje, wyłączenia (włączenia), jak również wszystkie przypadki alarmów uszkodzenia i pożarowych (w tym fałszywych) z podaniem daty i godziny zdarzenia. Wszystkie wpisy muszą być poświadczone imiennie. Należy pamiętać o przyborach piśmiennych niezbędnych do prowadzenia książki pracy, dane osobowe i numer telefonu konserwatora systemu sygnalizacji pożaru, wykaz osób funkcyjnych, tzn. tych osób z obsługi obiektu, które należy w pierwszej kolejności powiadomić o pożarze w obiekcie: w wykazie należy podać adresy i numery telefonów. Strona 9 z 17

10 14.2. Obsługa instalacji oddymiania. Szkolenie. Obsługa powinna zostać przeszkolona w zakresie obsługi instalacji oddymiania klatki A w obiekcie. Zaświadczenie, stwierdzające fakt przeszkolenia w podanym wyżej zakresie, wystawione przez prowadzącego szkolenie, podpisane przez osobę przeszkoloną należy dołączyć do akt osobowych danego pracownika. Szkolenie powinno być przeprowadzone przez specjalistę w zakresie systemów automatycznego zabezpieczenia przeciwpożarowego. Każda ze szkolonych osób musi mieć zapewnioną możliwość praktycznej obsługi przycisków oddymiania Zabezpieczenie przejść instalacyjnych. Przejścia kabli instalacji oddymiania przez granice stref pożarowych Wykonawca zabezpieczy masami ogniochronnymi do klasy odporności ogniowej ściany oddzielenia przeciwpożarowego (np. system Hilti lub Promat) zgodnie z aktualnymi aprobatami technicznymi. Zalecana klasa odporności ogniowej EI Test działania elementów i instalacji oddymiania Po uruchomieniu instalacji oddymiania Wykonawca przeprowadzi testy poprawnego funkcjonowania wszystkich elementów: automatycznych i ręcznych przycisków oddymiania, wentylatora oddymiającego. Powyższe próby należy przeprowadzić zgodnie z dokumentacją techniczną producenta systemu, a protokoły załączyć do dokumentacji powykonawczej niniejszego systemu Odbiór instalacji oddymiania Odbiór techniczny instalacji oddymiania klatki schodowej A powinien być połączony z przekazaniem urządzenia do eksploatacji i jednoczesnym przyjęciem do konserwacji. Do czynności odbiorczych Inwestor powoła komisję, w skład, której powinny wchodzić następujące osoby: Przedstawiciel Inwestora (Użytkownika); Kierownik robót ze strony Wykonawcy; Konserwator, z którym została sporządzona umowa o konserwacji; Osoby, których obecność w czasie odbioru jest z różnych względów niezbędna (np. wynikła z systemu pracy w obiekcie). Instalacja oddymiania klatki schodowej A zostaje przekazana do eksploatacji, jeśli podczas prac odbiorczych nie zostaną stwierdzone żadne usterki bądź nieprawidłowości rzutujące na jego prawidłową pracę. 15. Wytyczne dla innych branż Wytyczne dla Inwestora. Wykonanie, uruchomienie oraz konserwację instalacji oddymiania klatki schodowej, należy powierzyć specjalistycznej firmie posiadającej autoryzację producenta urządzeń. Po zakończeniu robót instalacyjnych należy zapewnić należytą konserwację systemów. Strona 10 z 17

11 Niniejszy projekt został opracowany w oparciu o system urządzenia firmy MERCOR i D+H Dopuszcza się zastosowanie systemu o parametrach równoważnych Wytyczne dla branży architektonicznej. W trakcie eksploatacji systemu powinien być zapewniony szybki dostęp do wszystkich miejsc zainstalowania urządzeń instalacji oddymiania klatki schodowej celem weryfikacji alarmów przez ochronę i administratora systemu. W tym celu należy w trakcie instalacji systemu przewidzieć możliwość późniejszego dostępu serwisowego do instalowanych urządzeń Wytyczne dla branży elektrycznej. Urządzenia instalacji oddymiania wymagające zasilenia z sieci 400/230V AC, 50Hz należy wykonać z obwodów zasilonych z przed głównego wyłącznika prądu w rozdzielnicy głównej budynku RGnn. Obwody instalacji oddymiania, należy zabezpieczyć wyłącznikiem nadprądowym typu B10 oraz bezpiecznikami z wkładkami D01. Poszczególne odpływy należy zabezpieczyć aparatami odpowiednimi do charakteru odbiornika tj. wyłącznikami różnicowo-prądowymi o ΔI= 30mA typu AC i wyłącznikami nadmiarowo-prądowymi typu B16 oraz zasilić kablami typu YDYżo trójżyłowymi z wydzieloną żyłą ochronną PE. Przed podłączeniem urządzeń Wykonawca sprawdzi, czy obwody zasilające spełniają wymagane warunki dotyczące odpowiedniego zabezpieczenia obwodów zasilających system kontroli dostępu (KD) oraz czy są odpowiednio dobrane (w/g DTR urządzeń) i oznakowane. 16. Instrukcja postępowania w przypadku uruchomienia instalacji oddymiania W przypadku załączenia instalacji oddymiania obsługa obiektu zobowiązana jest: 1. Sprawdzić stan kontrolek na przycisku ręcznego sterowania oddymianiem. 2. Przejść do weryfikacji alarmu rozpoznanie (sprawdzić stan diody kontrolnej na ręcznych przycisków oddymiania) rozpoznanie (sprawdzić informację pojawiające się na centrali sygnalizacji pożarowej) 3. W przypadku zaistnienia pożaru lub innego miejscowego zagrożenia przystąpić do prowadzenia akcji ratowniczo gaśniczej i zaalarmować Jednostkę Państwowej Straży Pożarnej pod nr tel W przypadku stwierdzenia fałszywego alarmu należy niezwłocznie wezwać serwis. Sprawdzić stan kontrolek. UWAGA: W PRZYPADKU STWIERDZENIA NIEPRAWIDŁOWOŚCI NALEŻY NIEZWŁOCZNIE WEZWAĆ SERWIS. Strona 11 z 17

12 17. Spis rysunków. ODD01 ODD02 ODD03 ODD04 ODD05 ODD06 ODD07 ODD08 ODD09 Instalacja oddymiania klatki schodowej A Rozmieszczenie elementów rzut parteru. Instalacja oddymiania klatki schodowej A Rozmieszczenie elementów rzut I piętra. Instalacja oddymiania klatki schodowej A Rozmieszczenie elementów rzut II piętra. Instalacja oddymiania klatki schodowej A Rozmieszczenie elementów rzut III piętra. Instalacja oddymiania klatki schodowej A Rozmieszczenie elementów rzut IV piętra. Instalacja oddymiania klatki schodowej A Rozmieszczenie elementów rzut V piętra. Instalacja oddymiania klatki schodowej A Rozmieszczenie elementów rzut VI piętra. Instalacja oddymiania klatki schodowej A Schemat blokowy. Fragment rozdzielnicy głównej RGnn Strona 12 z 17

13 18. Oświadczenie projektanta Warszawa, dnia r., O Ś W I A D C Z E N I E Ja, niżej podpisany Damian Adamczyk, oświadczam zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994r. Prawo Budowlane (Tekst jednolity: Dz.U. z 2006r. nr 156 poz.1118, z poźn. zm.), że sporządzony przeze mnie mnie Projekt Wykonawczy Instalacji Oddymiania klatki schodowe A dla budynku Oddziału ZUS przy Pl. Grunwaldzkim 1 w Wałbrzychu, został sporządzony zgodnie z obowiązującymi przepisami i normami oraz zasadami wiedzy technicznej... (podpis) Strona 13 z 17

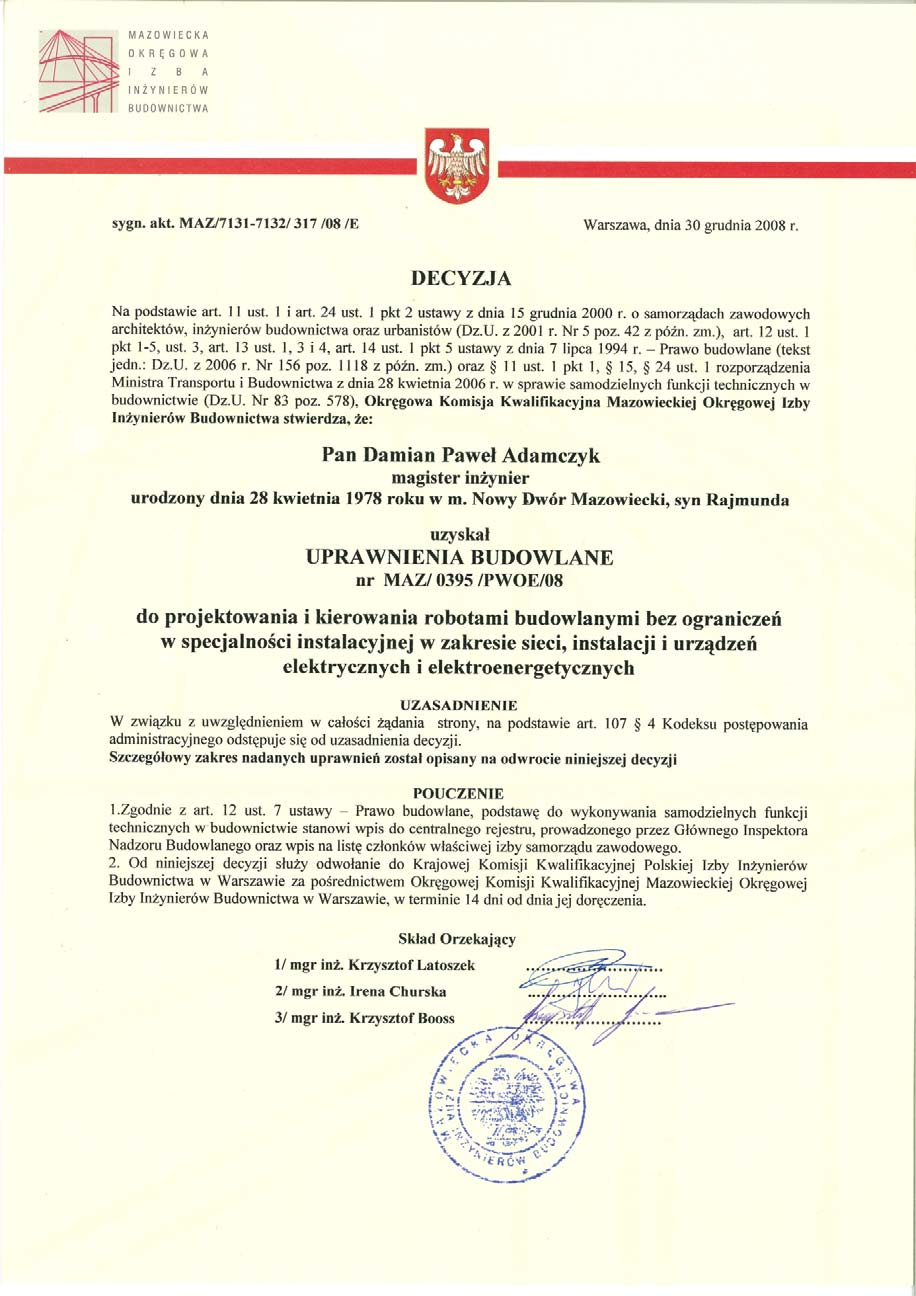

14 19. Uprawnienia projektanta. Strona 14 z 17
