PROJEKT BUDOWLANO WYKONAWCZY

Transkrypt

1 Wielkopolski Zarząd Dróg Wojewódzkich w Poznaniu Rejon Dróg Wojewódzkich w Kościanie Egz nr 1 PROJEKT BUDOWLANO WYKONAWCZY 1.1 Nazwa REMONT ŚCIEŻKI ROWEROWEJ 1.2 Adres obiektu budowlanego MIEJSCOWOŚĆ TRZEBANIA km 5+350,00 OSIECZNA km 6+518,00 DW 432 LESZNO WLKP. ŚREM ŚRODA WLKP. WRZEŚNIA. 1.3 Jednostka ewidencyjna Województwo wielkopolskie, Powiat Leszczyński, Gmina Osieczna 1.4 Obręb 1.5Numery działek ewidencyjnych 2.1 Nazwa inwestora WIELKOPOLSKI ZARZĄD DRÓG WOJEWÓDZKICH W POZNANIU, 2.2 Adres inwestora Poznań, ul. Wilczak Nazwa jednostki projektowania Rejon Dróg Wojewódzkich w Kościanie 3.2 Adres jednostki projektowania ul. Gostyńska 38, Kościan 4.1 Imiona i nazwiska projektantów Andrzej Sporny 4.2 Branża Drogowa 4.3 Numer uprawnień budowlanych 1739/94/Lo WKP/BD/4662/ Data opracowania r. 4.5 Podpisy Spis zawartości projektu budowlanego - lokalizacja inwestycji str kserokopia uprawnień projektowych str kserokopia przynależności do izby str oświadczenie projektanta str kserokopia mapy do projektowania, mapy ewidencyjnej, wypisów z rejestru gruntów str..8 - informacja dotycząca bezpieczeństwa i ochrony zdrowia str. 9 - opis techniczny str przedmiar robót str Wykaz załączników - część rysunkowa str Uzgodnienia, pozwolenia lub opinie - Uzgodnienia branżowe str 5.4 Oświadczenia jednostek organizacyjnych art. 34 ust.3 pkt 3 str Liczba stron - 18 ul. Gostyńska 38, Kościan tel , lub rdwkoscian@wzdw.pl

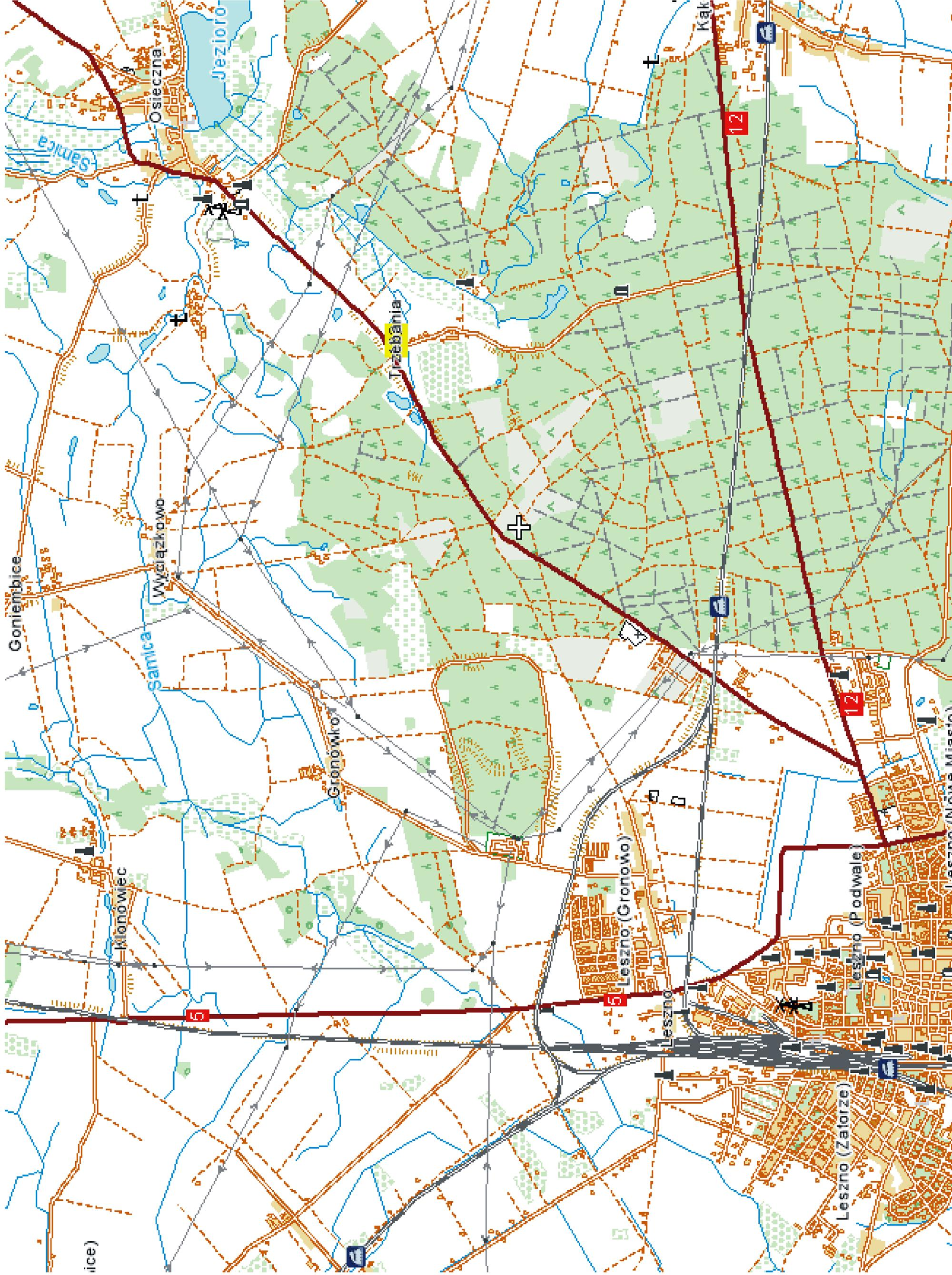

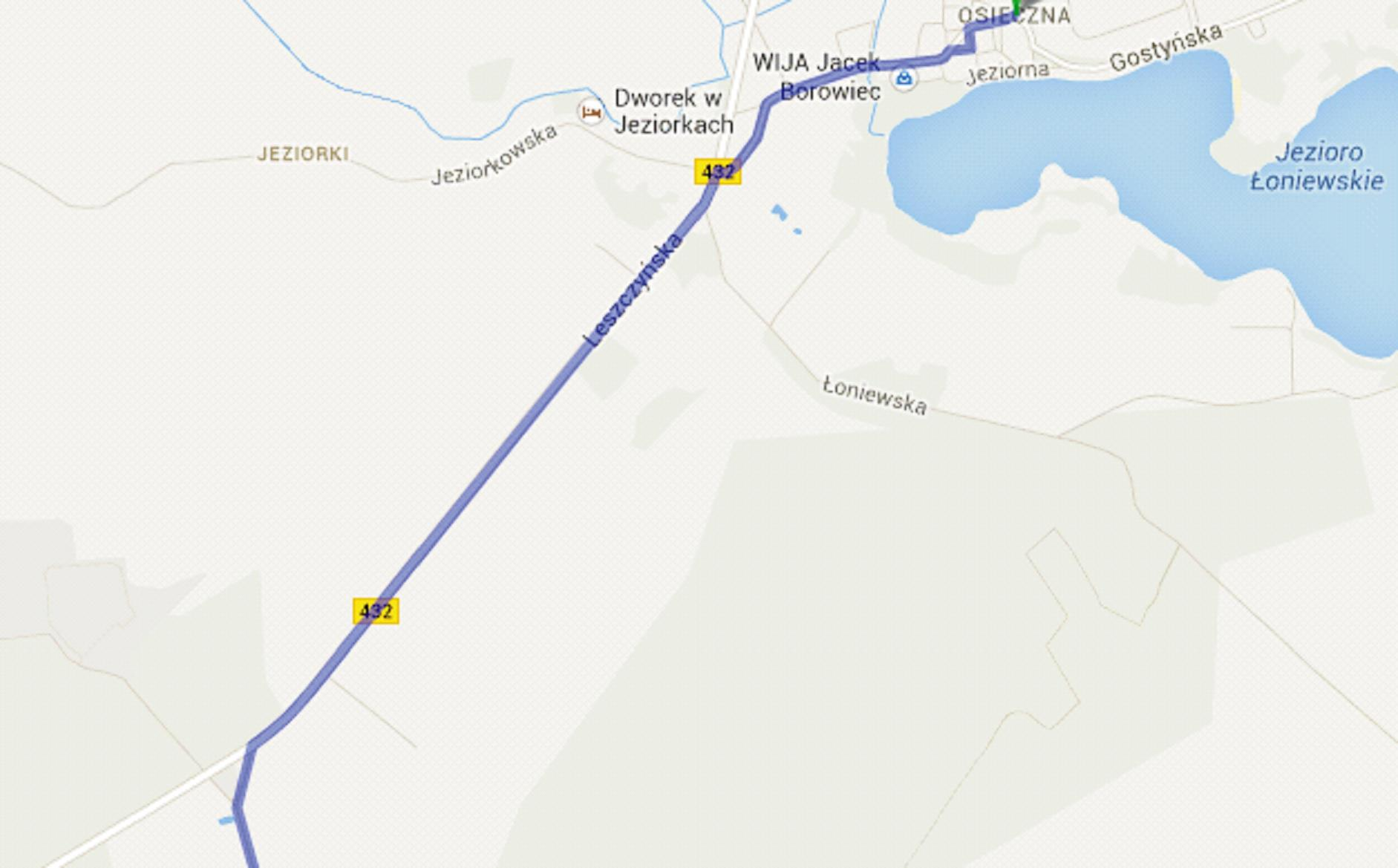

2 - 2 - LOKALIZACJA INWESTYCJI REMONT ŚCIEŻKI ROWEROWEJ MIEJSCOWOŚĆ TRZEBANIA km 5+350,00 OSIECZNA km 6+518,00 DW 432 LESZNO WLKP. ŚREM ŚRODA WLKP. WRZEŚNIA. Województwo wielkopolskie, Powiat Leszczyński, Gmina Osieczna Koniec projektowanego remontu ścieżki rowerowej km 6+518,00 Początek projektowanego remontu ścieżki rowerowej km 5+350,00 Łączna powierzchnia robót: ( ) * 2.00 = 1965,80 m.

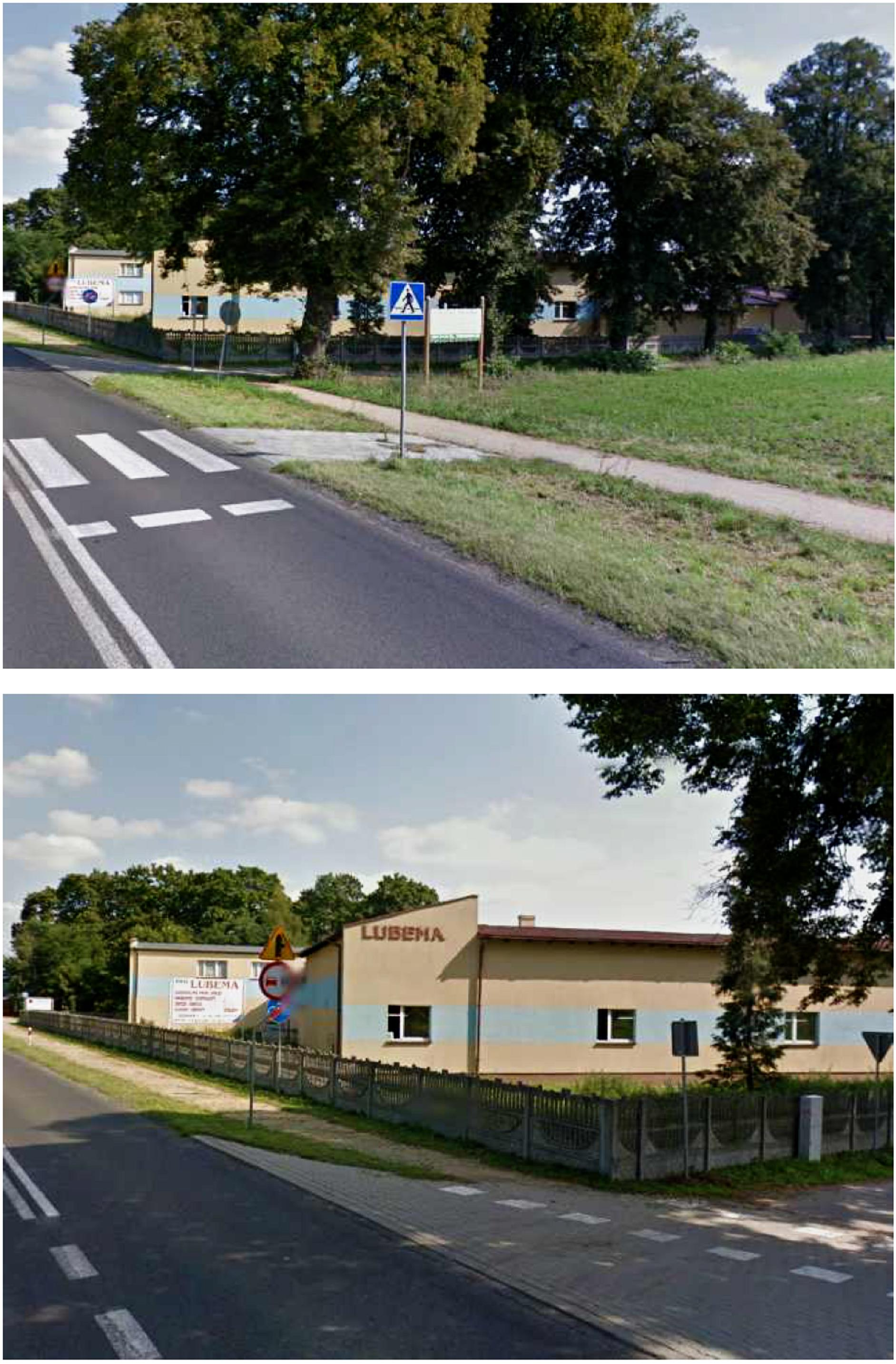

3 - 3 -

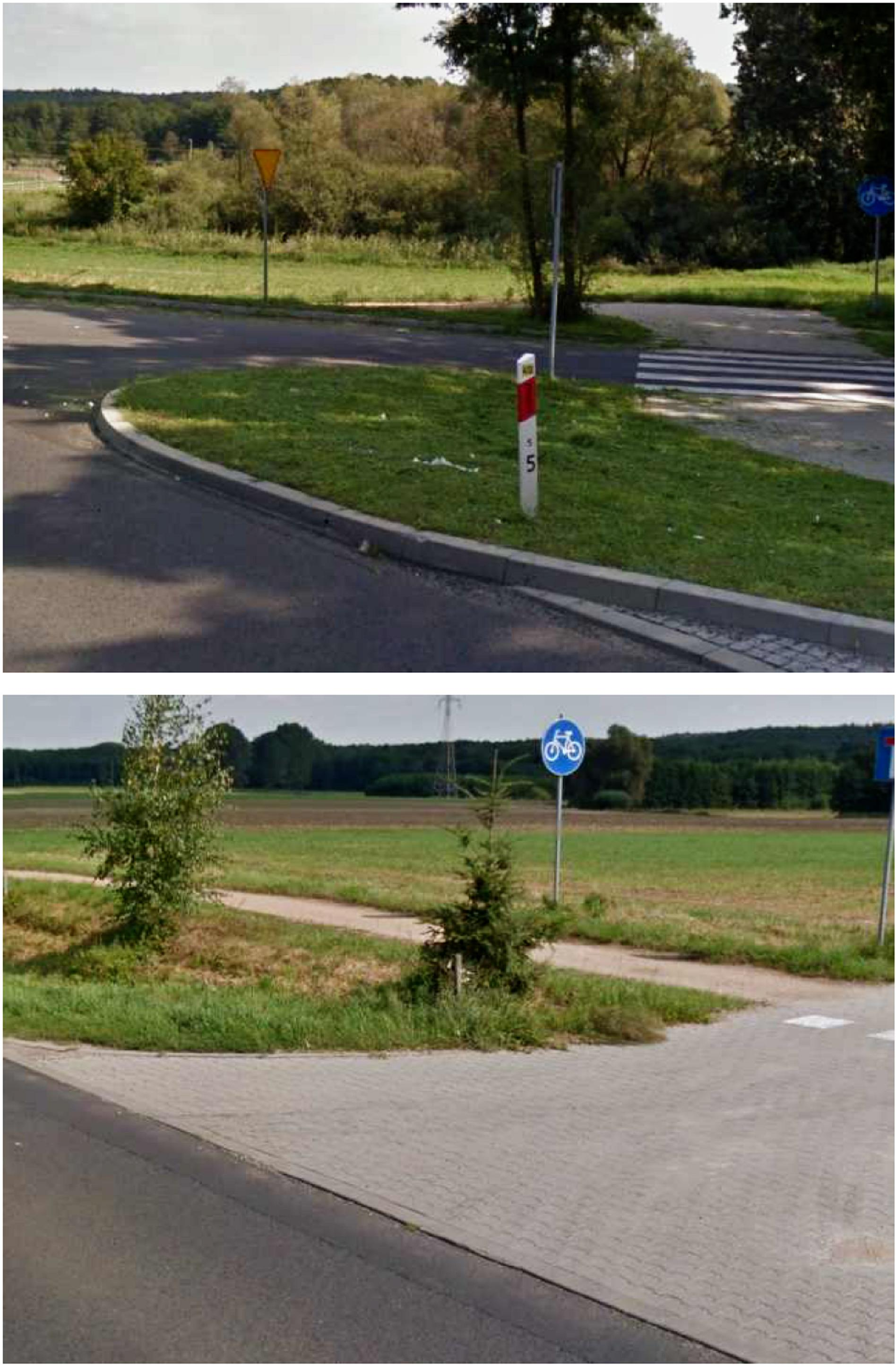

4 - 4 -

5 - 5 -

6 - 6 -

7 - 7 - OŚWIADCZENIE PROJEKTANTA REMONT ŚCIEŻKI ROWEROWEJ MIEJSCOWOŚĆ TRZEBANIA km 5+350,00 OSIECZNA km 6+518,00 DW 432 LESZNO WLKP. ŚREM ŚRODA WLKP. WRZEŚNIA. Województwo wielkopolskie, Powiat Leszczyński, Gmina Osieczna Ja, niżej podpisany Andrzej Sporny zamieszkały w Kościanie przy ulicy Wielichowskiej 21 stosownie do postanowienia art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane / Dz. U. Nr 243, poz z 2010 roku z późniejszymi zmianami / Oświadczam że projekt budowlany sporządzono zgodnie z obowiązującymi przepisami, Polskimi Normami oraz zasadami wiedzy technicznej

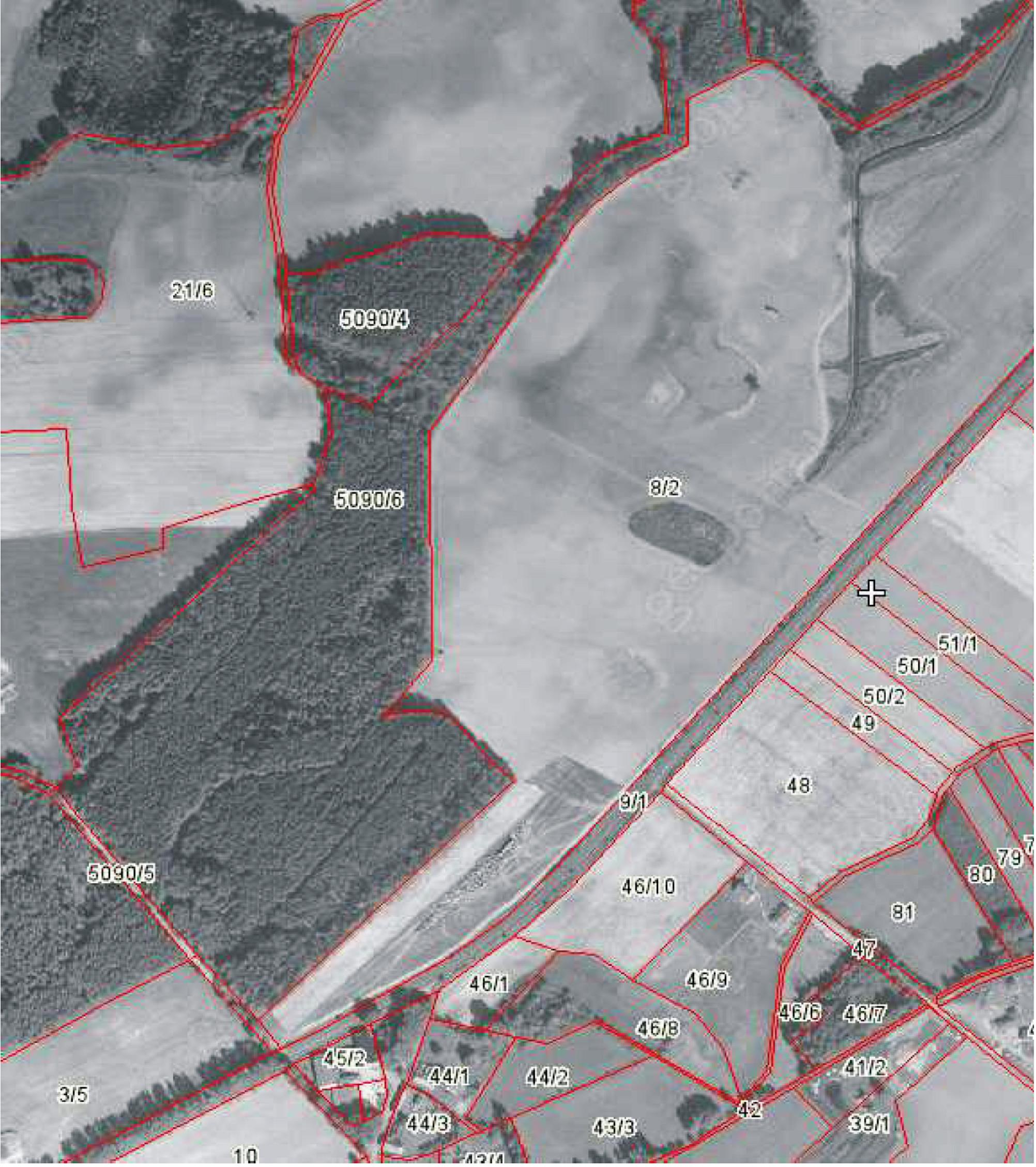

8 9/1-8 - MAPA ORTO EWIDENCYJNA REMONT ŚCIEŻKI ROWEROWEJ MIEJSCOWOŚĆ TRZEBANIA km 5+350,00 OSIECZNA km 6+518,00 DW 432 LESZNO WLKP. ŚREM ŚRODA WLKP. WRZEŚNIA. Województwo wielkopolskie, Powiat Leszczyński, Gmina Osieczna

9 - 9 - INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA DLA ZADANIA REMONT ŚCIEŻKI ROWEROWEJ MIEJSCOWOŚĆ TRZEBANIA km 5+350,00 OSIECZNA km 6+518,00 DW 432 LESZNO WLKP. ŚREM ŚRODA WLKP. WRZEŚNIA. Województwo wielkopolskie, Powiat Leszczyński, Gmina Osieczna 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów: - Roboty przygotowawcze 1/ organizacja na czas budowy - ustawienie niezbędnego oznakowania 2/ obsługa geodezyjna - roboty pomiarowe 3/ roboty rozbiórkowe - rozbiórka istniejącej nawierzchni żwirowej - Roboty ziemne 1/ wykonanie koryta pod konstrukcje nawierzchni ścieżki rowerowej - z wywozem nadmiaru żwiru transportem samochodowym samowyładowczym - roboty ziemne wykonane koparka z transportem samochodowym samowyładowczym - Odwodnienie korpusu drogowego - Podbudowy - Nawierzchnia 1/ powierzchniowe - nadanie odpowiednich spadków podłużnych i poprzecznych 1/ profilowanie i zagęszczanie, koryta 1/ z kostki brukowej betonowej nie fazowanej grubości 80 mm - Roboty wykończeniowe 1/ uporządkowanie terenu - Oznakowanie dróg i urządzenia bezpieczeństwa ruchu - Elementy ulic 1/ nie zachodzi potrzeba zmiany dotychczasowej organizacji ruchu 1/ nie występują - Zieleń drogowa - Inne roboty 1/ nie występuje 1/ nie występują

10 Wykaz istniejących obiektów budowlanych : - zabudowa kubaturowa - nawierzchnia jezdni drogi wojewódzkiej - nawierzchnia ścieżki rowerowej - kabel telekomunikacyjny 3. Elementy zagospodarowania terenu które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi 1/ nie występują 4. Wskazanie elementów tymczasowego zagospodarowania działki lub terenu związanego z inwestycją, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi ; - Składowisko materiałów budowlanych - Ciągi ruchu kołowego sprzętu budowlanego - Ruch kołowy technologiczny - Ruch kołowy drogowy - Teren prowadzonych robót drogowych 5. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania ; - roboty rozbiórkowe przy użyciu sprzętu ciężkiego - roboty ziemne przy użyciu sprzętu ciężkiego - podbudowy przy użyciu sprzętu ciężkiego - nawierzchnie - roboty wykończeniowe przy użyciu sprzętu ciężkiego 6. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych ; - przed przystąpieniem pracowników do realizacji robót należy przeprowadzić instruktaż, zwracając uwagę na występujące zagrożenia oraz sposób zabezpieczenia przed nimi - określenie zasad postępowania w przypadku wystąpienia zagrożeń\ - przy wykonywaniu robót szczególnie niebezpiecznych należy przeprowadzić instruktaż bezpośrednio przed przystąpieniem do tych robót na stanowisku roboczym, zwracając uwagę na występujące zagrożenia oraz sposób zabezpieczenia się przed nimi - wykazanie konieczności stosowaniaprzez pracowników srodków ochrony indywidualnej zabezpieczającej przed skutkami zagrożeń - ustalenie zasad bezpośredniego nadzoru nad pracami szczegółnie niebezpiecznym przez wyznaczenie w tym celu osoby 7. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń; - roboty należy prowadzić zgodnie z warunkami określonymi w decyzji o pozwoleniu na budowę, wymogami Prawa Budowlanego oraz projektem budowlano wykonawczym

11 teren musi być oznakowany zgodnie z zatwierdzonym projektem organizacji ruchu drogowego i zabezpieczenia robót - w miejscu dobrze widocznym umieścić tablicę informacyjną - zapewnić tymczasowe pomieszczenia socjalno-bytowe - utrzymywać ład i porządek na terenie budowy - używać sprzęt wyłącznie w pełni sprawny technicznie posiadający aktualne przeglądy techniczne - stosować materiały posiadające aprobaty techniczne i zgodnie z instrukcją dostarczoną przez producenta - w czasie wykonywania robót należy bezwzględnie przestrzegać wymagań BHP, przepisy ochrony środowiska, przeciwpożarowe, ochrony interesów osób trzecich - utrzymywać w dobrym stanie drogi komunikacyjne / ewakuacyjne / na terenie budowy. OPRACOWAŁ: ANDRZEJ SPORNY

12 OPIS TECHNICZNY REMONT ŚCIEŻKI ROWEROWEJ MIEJSCOWOŚĆ TRZEBANIA km 5+350,00 OSIECZNA km 6+518,00 DW 432 LESZNO WLKP. ŚREM ŚRODA WLKP. WRZEŚNIA. Województwo wielkopolskie, Powiat Leszczyński, Gmina Osieczna 1. PRZEDMIOT OPRACOWANIA przedmiotem planowanej inwestycji jest remont ścieżki rowerowej miejscowość Trzebania km 5+350,00 Osieczna km 6+518,00 DW 432 Leszno Wlkp. Śrem Środa Wlkp. Września. Województwo wielkopolskie, Powiat leszczyński, Gmina Osieczna 2. ZAMAWIAJĄCY Wielkopolski Zarząd Dróg Wojewódzkich w Poznaniu Poznań, ul. Wilczak INWESTOR Wielkopolski Zarząd Dróg Wojewódzkich w Poznaniu Poznań, ul. Wilczak PODSTAWA OPRACOWANIA 4.1. Zlecenie zamawiającego 4.2. Akceptacja inwestora 4.3. Umowa 4.4 Rozporządzenie MTiGM z dnia2 marca 1999 r. w sprawie warunków technicznych jakim powinny odpowiadać drogi publiczne i ich usytuowanie (DZ.U. NR 43 z 14 maja 1999r.) 4.5. Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. Poz.462 w sprawie szczegółowego zakresu i formy projektu budowlanego Ustawy 4.7. Rozporządzenia 4.8. Normy 4.9. Wytyczne 5. WYKONAWCA ROBÓT Wykonawca robót zostanie wyłoniony przez inwestora. 6. ZAKRES OPRACOWANIA 6.1. Projekt budowlany zawiera rozwiązania techniczne ścieżki rowerowej 6.2. Konstrukcję nawierzchni zaprojektowano w dostosowaniu do przewidywanego obciążenia oraz wymogów eksploatacyjnych Nawierzchnię ścieżki rowerowej należy wykonać z materiałów rozbieralnych w obrębie pasa drogowego drogi wojewódzkiejj I. STAN ISTNIEJĄCY W/w teren nie jest wpisany do rejestru zabytków oraz znajduje się w strefie nie podlegającej uzgodnieniu z Wojewódzkim Konserwatorem Zabytków, ani ochronie szczególnej wynikającej z miejscowego planu zagospodarowania przestrzennego. Ponadto nie istnieją wpływy eksploatacji górniczej.

13 OPIS STANU ISTNIEJĄCEGO Teren przeznaczony pod remont ścieżki rowerowej miejscowość Trzebania km 5+350,00 Osieczna km 6+518,00 DW 432 Leszno Wlkp. Śrem Środa Wlkp. Września. Województwo wielkopolskie, Powiat leszczyński, Gmina Osieczna Wywiad przeprowadzony przez jednostkę projektowania potwierdza występowanie urządzeń technicznych zalegających na terenie drogi wojewódzkiej CHARAKTER ISTNIEJĄCEGO PLACU Istniejąca ścieżka rowerowa przeznaczona do remontu na odcinku Trzebania km 5+350,00 Osieczna km 6+518,00 DW 432 Leszno Wlkp. Śrem Środa Wlkp. Września. Województwo wielkopolskie, Powiat leszczyński, Gmina Osieczna 3. WARUNKI GRUNTOWO WODNE Warstwa wierzchnia do 15 cm nawierzchnie gruntowe ulepszone Podłoże mineralne nie wysadzi nowe i wątpliwe w pozostałej części pasa drogowego wysadzinowe Stopień zagęszczenia podłoża mały Warunki wodne nie stwierdzono występowania wód gruntowych powyżej -2,00 m od poziomu istniejącej nawierzchni DW 432 II. STAN PROJEKTOWANY 1. ZAŁOŻENIA TECHNICZNE DO PROJEKTU uwzględniając wymogi obciążenia ruchem oraz warunki eksploatacyjne przyjęto do projektowania następujące parametry techniczne Kategoria ruchu - KR 1 Nośność podłoża G 1 Rodzaj nawierzchni istniejąca drogi wojewódzkiej Odwodnienie drogi powierzchniowe Rodzaj nawierzchni ścieżki rowerowej z kostki brukowej betonowejnie fazowanej Projektowana szerokość scieżki rowerowej - jezdnia 4,00 m 2. OPIS PRAC PROJEKTOWYCH Remont ścieżki rowerowej miejscowość Trzebania km 5+350,00 Osieczna km 6+518,00 DW 432 Leszno Wlkp. Śrem Środa Wlkp. Września. Województwo wielkopolskie, Powiat leszczyński, Gmina Osieczna ma polegać na wymianie nawierzchni jezdni poprzez wykonanie koryta i ułożeniu nawierzchni z kostki brukowej betonowej nie fazowanej grubości 80 mm DWUTEOWNIK WPŁYW INWESTYCJI NA ŚRODOWISKO Remont ścieżki rowerowej miejscowość Trzebania km 5+350,00 Osieczna km 6+518,00 DW 432 Leszno Wlkp. Śrem Środa Wlkp. Września. Województwo wielkopolskie, Powiat leszczyński, Gmina Osieczna W związku z tym wpływ przebudowy na środowisko przyrodnicze, zdrowie ludzi i obiekty sąsiednie pod względem : - emisji zanieczyszczeń gazowych i pyłowych, - emisji hałasu i wibracji Będzie taki sam i nie przyczyni się do pogorszenia warunków środowiskowych 2.1. Opis trasy w planie Usytuowanie projektowanej inwestycji - remont ścieżki rowerowej miejscowość Trzebania km 5+350,00 Osieczna km 6+518,00 DW 432 Leszno Wlkp. Śrem Środa Wlkp. Września. Województwo wielkopolskie, Powiat leszczyński, Gmina Osieczna

14 Przekrój poprzeczny - projektowany przekrój poprzeczny ścieżki rowerowej a/ profilowanie podłoża pod warstwy konstrukcyjne b/ zagęszczenie podłoża c/ podsypka piaskowa grubości 3 cm d/ Kostka brukowa betonowa DWUTEOWNIK 80 mm niefazowany kolor szary 2.3. Przekrój podłużny - niweleta osi jezdni została wpisana w istniejący teren, zabudowę a jednocześnie zapewniła dobre odwodnienie 2.4. Odwodnienie powierzchniowe ścieżki rowerowej 3. URZĄDZENIA BEZPIECZEŃSTWA RUCHU OZNAKOWANIE PIONOWE Projekt nie zakłada oznakowania poziomego OZNAKOWANIE POZIOME Projekt nie zakłada oznakowania poziomego 4. REPER Reper państwowy Reper roboczy Jednostka projektowania na czas robót projektowych założyła REPER ROBOCZY ze względu na odległość reperów sieci państwowej. WYKONAWCA ROBÓT powinien założyć REPER ROBOCZY w pobliżu planowanej inwestycji i chronić go do czasu zakończenia inwestycji. Wykonawca prowadząc roboty ziemne jest zobowiązany do szczegółowego zlokalizowania urządzeń podziemnych wykonując ręczne przekopy próbne przed wprowadzeniem sprzętu mechanicznego. Do obowiązku wykonawcy robót należy powiadomienie właścicieli urządzeń obcych dla drogi o terminie i warunkach, w jakich będą prowadzone roboty zgodnie z życzeniami zawartymi w uzgodnieniach branżowych. Organizacja ruchu na czas prowadzonych robót nie wchodzi w zakres niniejszego opracowania.

15 PRZEDMIAR ROBÓT REMONT ŚCIEŻKI ROWEROWEJ MIEJSCOWOŚĆ TRZEBANIA km 5+350,00 OSIECZNA km 6+518,00 DW 432 LESZNO WLKP. ŚREM ŚRODA WLKP. WRZEŚNIA. Województwo wielkopolskie, Powiat Leszczyński, Gmina Osieczna PRZEDMIAR ROBÓT ORGBUD-SERWIS Poznań Temat nr : SCR-432-SCR0 KOBRA wer. 11 Ścieżka rowerowa Leszno - Osieczna OD KM 5+350,00 DO KM 6+518,00 Budowa : Ścieżka rowerowa Leszno - Osieczna Obiekt : Ścieżka rowerowa Leszno - Osieczna Adres : DW 432 LESZNO - ŚREM - ŚRODA WLKP. - WRZEŚNIA ODCINEK LESZNO - OSIECZNA PRZEDMIAR ROBÓT Lp. Podstawa kalkulacji / opis pozycji Ilość Jedn. miary 1 Podbudowa 1 ZAŁ.1 - KNNR MRRiB 1 965,800 m2 [ Wydanie - Warszawa r. ] Koryta na całej szerokości jezdni i chodników, wykonane mechanicznie przy użyciu równiarki, w gruncie kat.ii-vi, przy głębokości koryta 10 cm i zagęszczeniu walcem wibracyjnym 17,80+65,00+278,10+183,90+202,50+123,50+112,10: ( ) * 2.00 = 1 965,800 Razem = 1 965,800 m2 2 ZAŁ.1 - KNNR MRRiB 98,290 m3 [ Wydanie - Warszawa r. ] Roboty ziemne wykonywane koparkami podsiębiernymi, w ziemi uprzednio zmagazynowanej w hałdach,z transportem urobku samochodami samowył.na odl.do 1 km, w gruncie kat.i-iii,przy pojemności łyżki koparki: 0,40 m3 /spycharka 100 KM i samochód 5-10 t/ od km 5+350,00 do km 6+518,00 17,80+65,00+278,10+183,90+202,50+123,50+112,10: ( ) * 2.00 * 0.05 = 98,290 Razem = 98,290 m3 3 ZAŁ.1 - KNNR MRRiB 98,290 m3 [ Wydanie - Warszawa r. ] Nakłady uzupełniające za każdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km, przy przewozie po drogach o nawierzchni utwardzonej, gruntu kat.i-iv, samochodami samowyładowczymi: 5-10 t od km 5+350,00 do km 6+518,00 17,80+65,00+278,10+183,90+202,50+123,50+112,10: ( ) * 2.00 * 0.05 = 98,290 2 Nawierzchnia Razem = 98,290 m3 4 KNR IGM Warszawa 1 965,800 m2 [ Wydanie - Warszawa 1991 r.z uwzgl.bi do 9/96 ] Nawierzchnie z kostki brukowej betonowej o grubości: 8 cm - szarej, na podsypce piaskowej (kostka nie fazowa) od km 5+350,00 do km 6+518,00 17,80+65,00+278,10+183,90+202,50+123,50+112,10: ( ) * 2.00 = 1 965,800 Razem = 1 965,800 m Koniec wydruku - - -

16 CZĘŚĆ RYSUNKOWA REMONT ŚCIEŻKI ROWEROWEJ MIEJSCOWOŚĆ TRZEBANIA km 5+350,00 OSIECZNA km 6+518,00 DW 432 LESZNO WLKP. ŚREM ŚRODA WLKP. WRZEŚNIA. Województwo wielkopolskie, Powiat Leszczyński, Gmina Osieczna

17 KOŚCIAN ANDRZEJ SPORNY 1739/94/Lo WKP/BD/4662/01 MARZEC 2014 DROGOWA PLAN ORIENTACYJNY 1 DROGA WOJEWÓDZKA NR 432 LesznoWlkp. -Śrem - Środa Wlkp. - Wrze ś nia REMONT NAWIERZCHNIŚCIERZKI ROWEROWEJ NA ODCINKU TRZEBANIA - OSIECZNA OD KM DO KM ługości 982,90 m d Wielkopolski Zarząd Dróg Wojewódzkich w Poznaniu REJON DRÓG WOJEWÓDZKICH w KO ŚCIANIE ul. Gosty ńska 38, Kościan
