1 Drukarki HP DESIGNJET T7100 i T7100 Monochrome Instrukcja obsługi drukarki

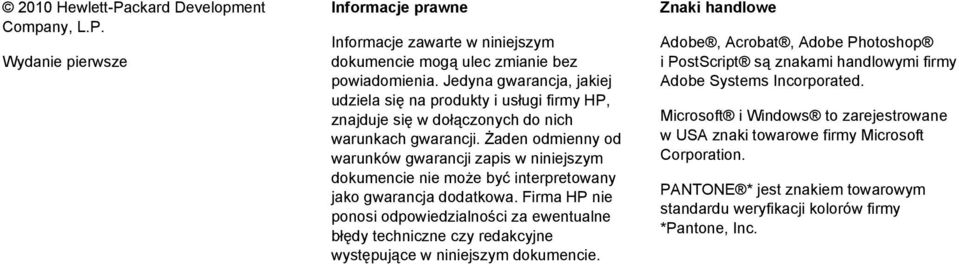

2 2010 Hewlett-Packard Development Company, L.P. Wydanie pierwsze Informacje prawne Informacje zawarte w niniejszym dokumencie mogą ulec zmianie bez powiadomienia. Jedyna gwarancja, jakiej udziela się na produkty i usługi firmy HP, znajduje się w dołączonych do nich warunkach gwarancji. Żaden odmienny od warunków gwarancji zapis w niniejszym dokumencie nie może być interpretowany jako gwarancja dodatkowa. Firma HP nie ponosi odpowiedzialności za ewentualne błędy techniczne czy redakcyjne występujące w niniejszym dokumencie. Znaki handlowe Adobe, Acrobat, Adobe Photoshop i PostScript są znakami handlowymi firmy Adobe Systems Incorporated. Microsoft i Windows to zarejestrowane w USA znaki towarowe firmy Microsoft Corporation. PANTONE * jest znakiem towarowym standardu weryfikacji kolorów firmy *Pantone, Inc.

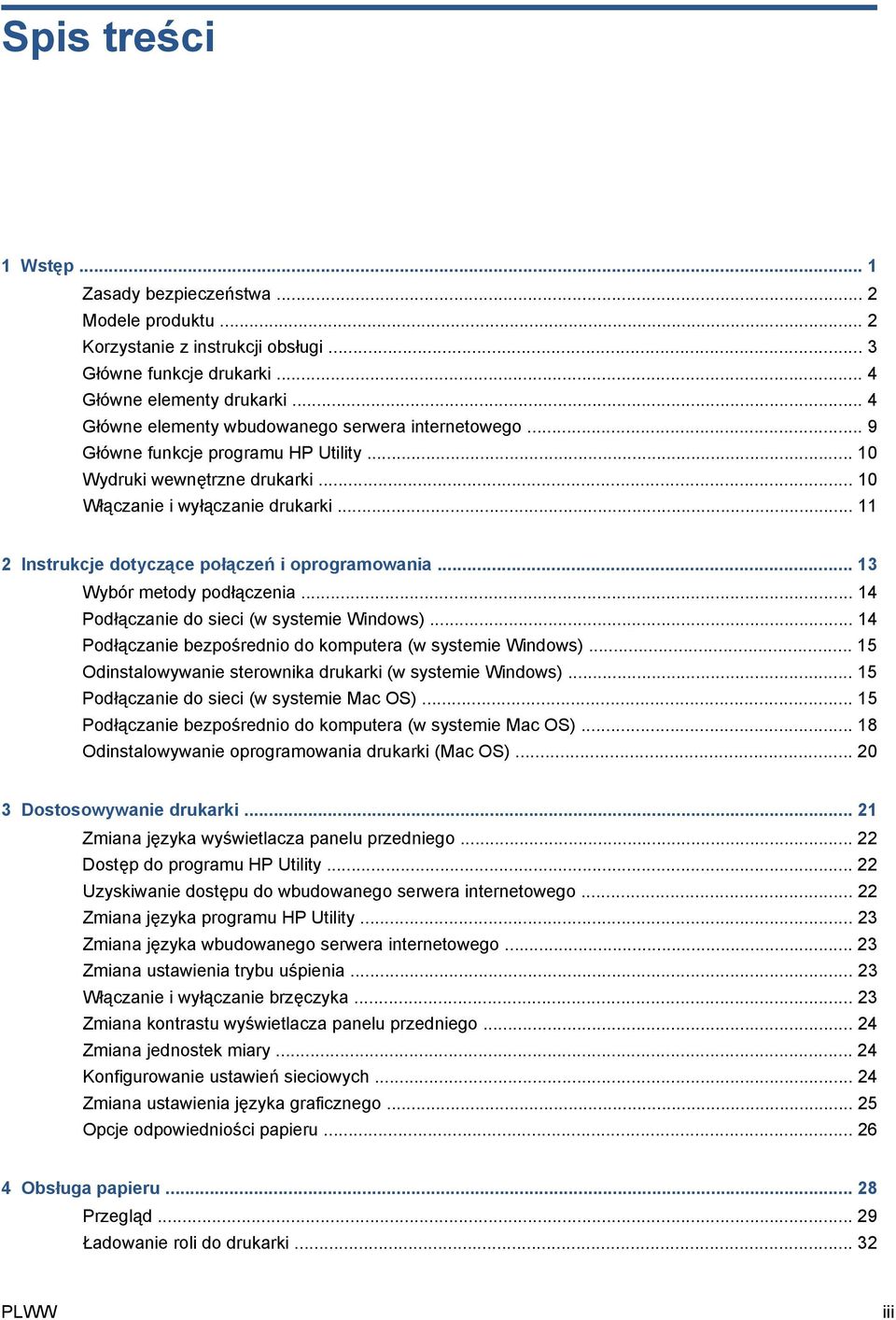

3 Spis treści 1 Wstęp... 1 Zasady bezpieczeństwa... 2 Modele produktu... 2 Korzystanie z instrukcji obsługi... 3 Główne funkcje drukarki... 4 Główne elementy drukarki... 4 Główne elementy wbudowanego serwera internetowego... 9 Główne funkcje programu HP Utility Wydruki wewnętrzne drukarki Włączanie i wyłączanie drukarki Instrukcje dotyczące połączeń i oprogramowania Wybór metody podłączenia Podłączanie do sieci (w systemie Windows) Podłączanie bezpośrednio do komputera (w systemie Windows) Odinstalowywanie sterownika drukarki (w systemie Windows) Podłączanie do sieci (w systemie Mac OS) Podłączanie bezpośrednio do komputera (w systemie Mac OS) Odinstalowywanie oprogramowania drukarki (Mac OS) Dostosowywanie drukarki Zmiana języka wyświetlacza panelu przedniego Dostęp do programu HP Utility Uzyskiwanie dostępu do wbudowanego serwera internetowego Zmiana języka programu HP Utility Zmiana języka wbudowanego serwera internetowego Zmiana ustawienia trybu uśpienia Włączanie i wyłączanie brzęczyka Zmiana kontrastu wyświetlacza panelu przedniego Zmiana jednostek miary Konfigurowanie ustawień sieciowych Zmiana ustawienia języka graficznego Opcje odpowiedniości papieru Obsługa papieru Przegląd Ładowanie roli do drukarki PLWW iii

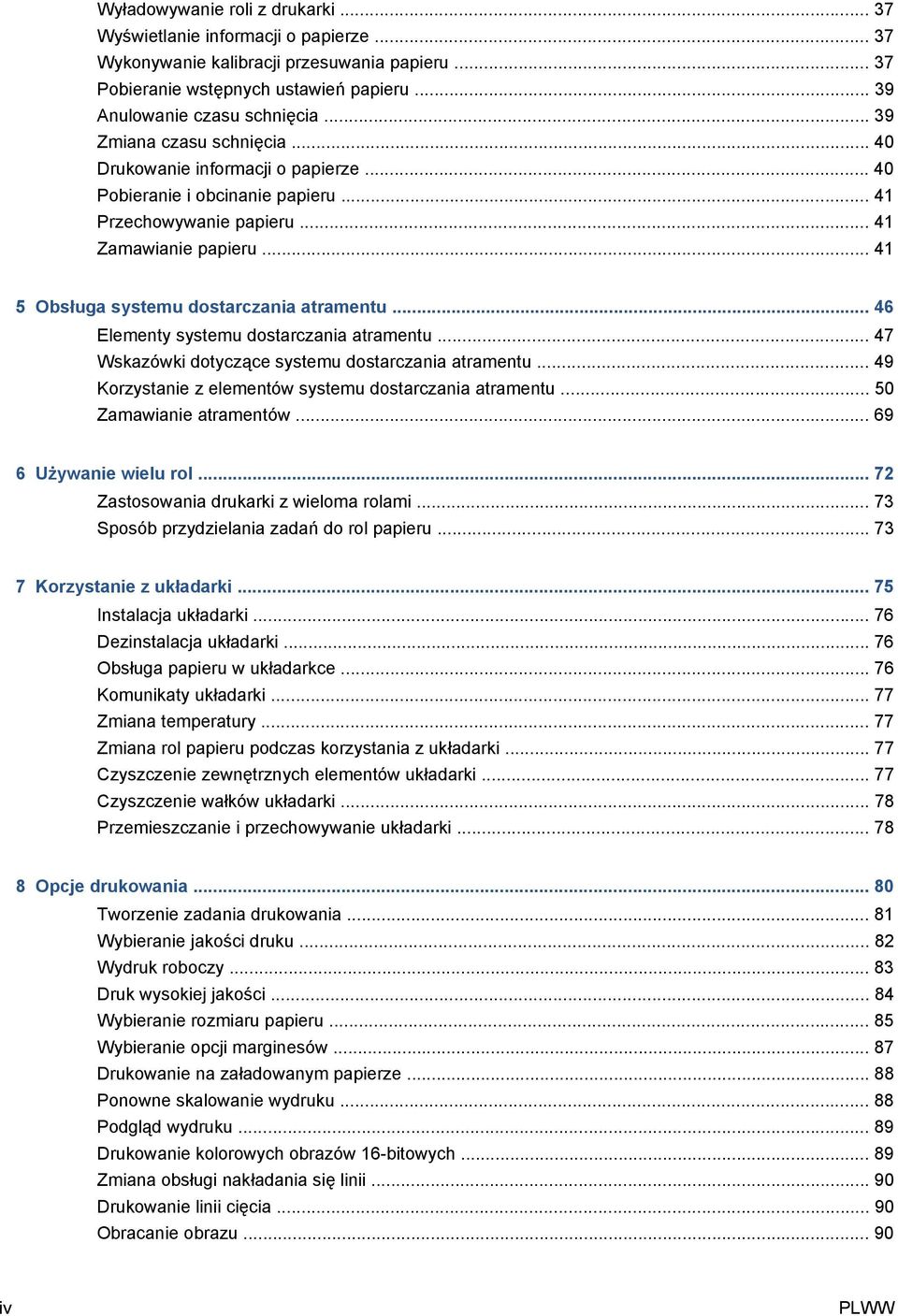

4 Wyładowywanie roli z drukarki Wyświetlanie informacji o papierze Wykonywanie kalibracji przesuwania papieru Pobieranie wstępnych ustawień papieru Anulowanie czasu schnięcia Zmiana czasu schnięcia Drukowanie informacji o papierze Pobieranie i obcinanie papieru Przechowywanie papieru Zamawianie papieru Obsługa systemu dostarczania atramentu Elementy systemu dostarczania atramentu Wskazówki dotyczące systemu dostarczania atramentu Korzystanie z elementów systemu dostarczania atramentu Zamawianie atramentów Używanie wielu rol Zastosowania drukarki z wieloma rolami Sposób przydzielania zadań do rol papieru Korzystanie z układarki Instalacja układarki Dezinstalacja układarki Obsługa papieru w układarkce Komunikaty układarki Zmiana temperatury Zmiana rol papieru podczas korzystania z układarki Czyszczenie zewnętrznych elementów układarki Czyszczenie wałków układarki Przemieszczanie i przechowywanie układarki Opcje drukowania Tworzenie zadania drukowania Wybieranie jakości druku Wydruk roboczy Druk wysokiej jakości Wybieranie rozmiaru papieru Wybieranie opcji marginesów Drukowanie na załadowanym papierze Ponowne skalowanie wydruku Podgląd wydruku Drukowanie kolorowych obrazów 16-bitowych Zmiana obsługi nakładania się linii Drukowanie linii cięcia Obracanie obrazu iv PLWW

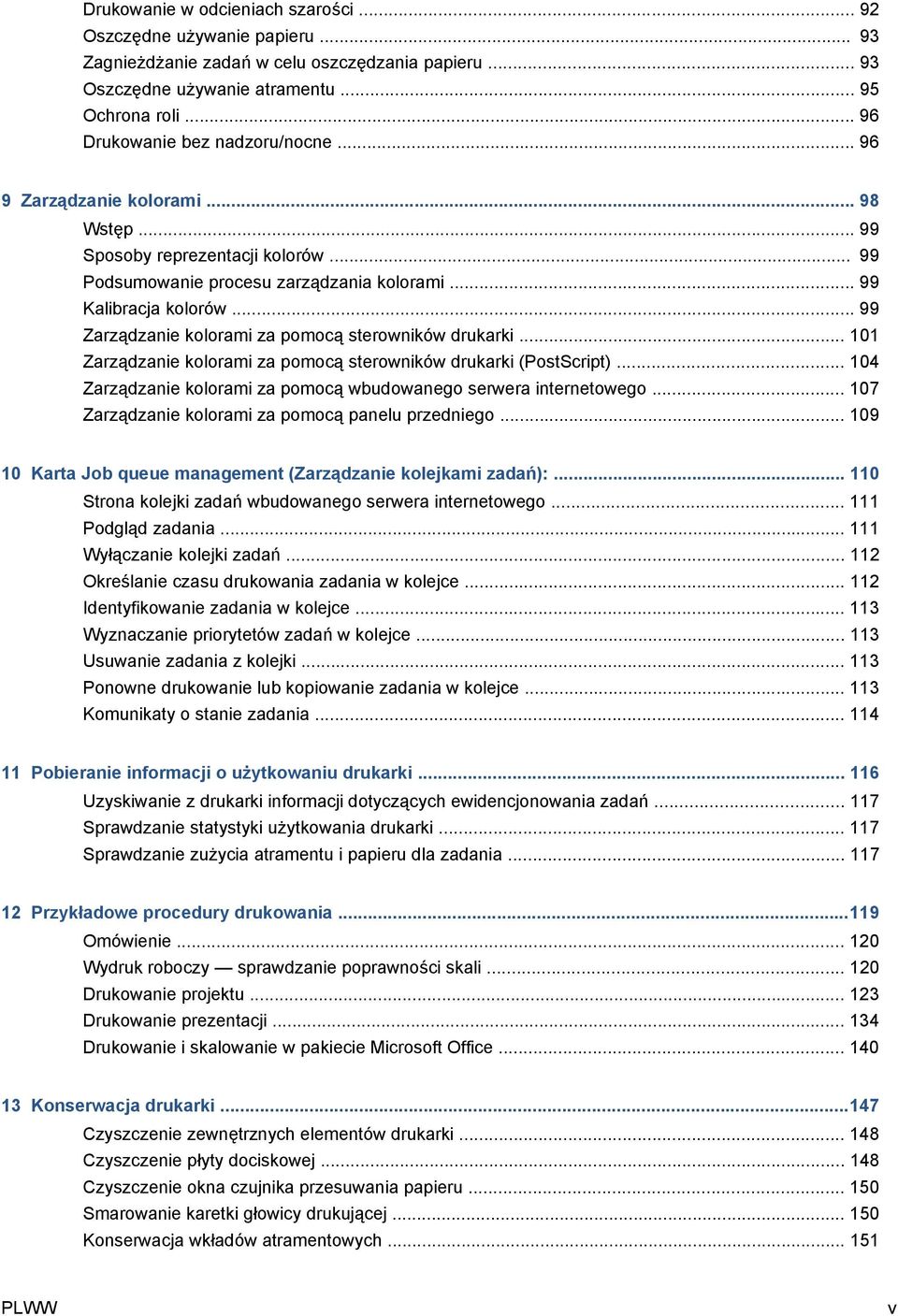

5 Drukowanie w odcieniach szarości Oszczędne używanie papieru Zagnieżdżanie zadań w celu oszczędzania papieru Oszczędne używanie atramentu Ochrona roli Drukowanie bez nadzoru/nocne Zarządzanie kolorami Wstęp Sposoby reprezentacji kolorów Podsumowanie procesu zarządzania kolorami Kalibracja kolorów Zarządzanie kolorami za pomocą sterowników drukarki Zarządzanie kolorami za pomocą sterowników drukarki (PostScript) Zarządzanie kolorami za pomocą wbudowanego serwera internetowego Zarządzanie kolorami za pomocą panelu przedniego Karta Job queue management (Zarządzanie kolejkami zadań): Strona kolejki zadań wbudowanego serwera internetowego Podgląd zadania Wyłączanie kolejki zadań Określanie czasu drukowania zadania w kolejce Identyfikowanie zadania w kolejce Wyznaczanie priorytetów zadań w kolejce Usuwanie zadania z kolejki Ponowne drukowanie lub kopiowanie zadania w kolejce Komunikaty o stanie zadania Pobieranie informacji o użytkowaniu drukarki Uzyskiwanie z drukarki informacji dotyczących ewidencjonowania zadań Sprawdzanie statystyki użytkowania drukarki Sprawdzanie zużycia atramentu i papieru dla zadania Przykładowe procedury drukowania Omówienie Wydruk roboczy sprawdzanie poprawności skali Drukowanie projektu Drukowanie prezentacji Drukowanie i skalowanie w pakiecie Microsoft Office Konserwacja drukarki Czyszczenie zewnętrznych elementów drukarki Czyszczenie płyty dociskowej Czyszczenie okna czujnika przesuwania papieru Smarowanie karetki głowicy drukującej Konserwacja wkładów atramentowych PLWW v

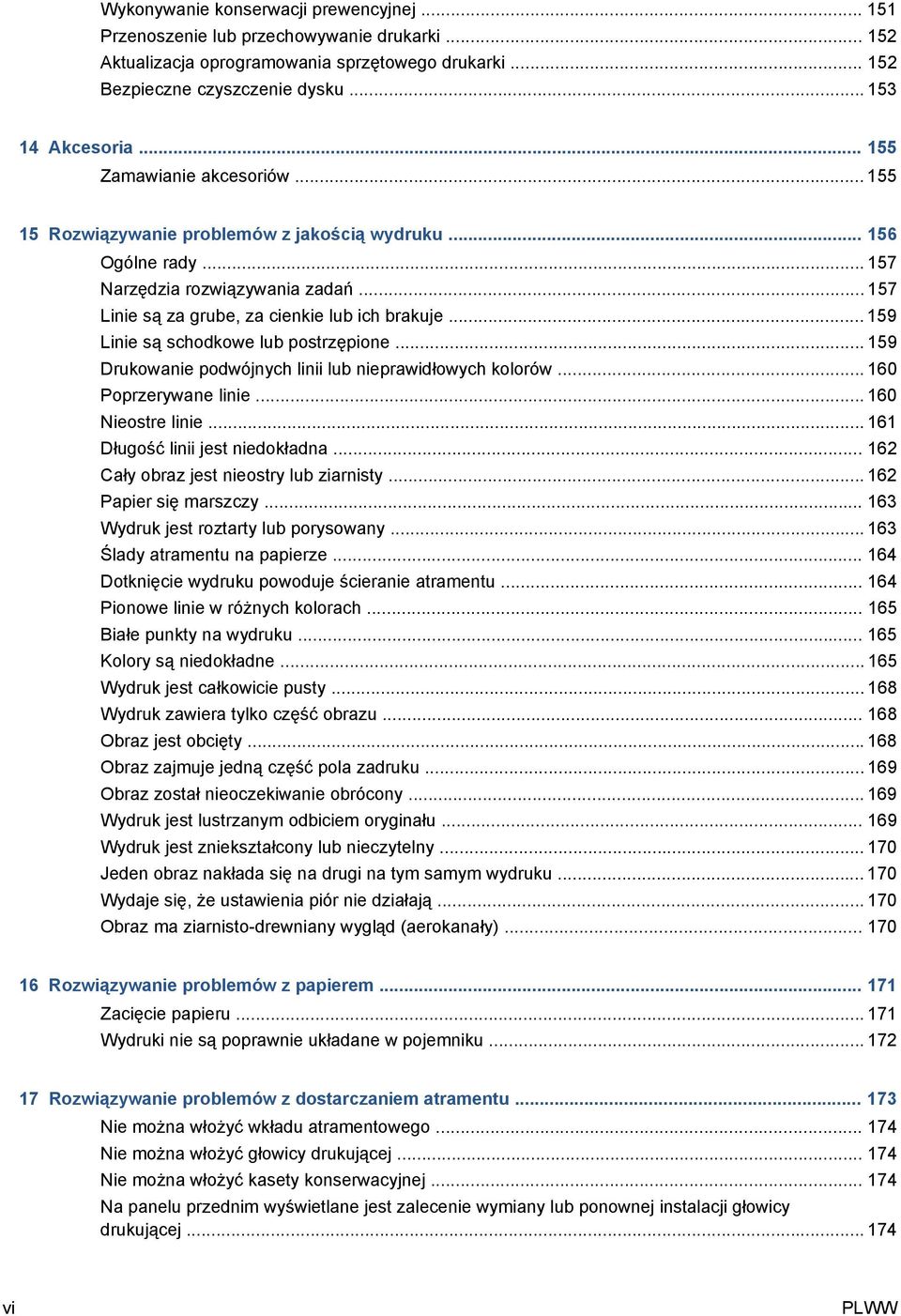

6 Wykonywanie konserwacji prewencyjnej Przenoszenie lub przechowywanie drukarki Aktualizacja oprogramowania sprzętowego drukarki Bezpieczne czyszczenie dysku Akcesoria Zamawianie akcesoriów Rozwiązywanie problemów z jakością wydruku Ogólne rady Narzędzia rozwiązywania zadań Linie są za grube, za cienkie lub ich brakuje Linie są schodkowe lub postrzępione Drukowanie podwójnych linii lub nieprawidłowych kolorów Poprzerywane linie Nieostre linie Długość linii jest niedokładna Cały obraz jest nieostry lub ziarnisty Papier się marszczy Wydruk jest roztarty lub porysowany Ślady atramentu na papierze Dotknięcie wydruku powoduje ścieranie atramentu Pionowe linie w różnych kolorach Białe punkty na wydruku Kolory są niedokładne Wydruk jest całkowicie pusty Wydruk zawiera tylko część obrazu Obraz jest obcięty Obraz zajmuje jedną część pola zadruku Obraz został nieoczekiwanie obrócony Wydruk jest lustrzanym odbiciem oryginału Wydruk jest zniekształcony lub nieczytelny Jeden obraz nakłada się na drugi na tym samym wydruku Wydaje się, że ustawienia piór nie działają Obraz ma ziarnisto-drewniany wygląd (aerokanały) Rozwiązywanie problemów z papierem Zacięcie papieru Wydruki nie są poprawnie układane w pojemniku Rozwiązywanie problemów z dostarczaniem atramentu Nie można włożyć wkładu atramentowego Nie można włożyć głowicy drukującej Nie można włożyć kasety konserwacyjnej Na panelu przednim wyświetlane jest zalecenie wymiany lub ponownej instalacji głowicy drukującej vi PLWW

7 18 Rozwiązywanie problemów układarki Zwijanie papieru Końcowa krawędź papieru zawija się Papier nie wychodzi do końca Na panelu przednim wyświetlana jest informacja, że układarka jest odłączona Rozwiązywanie innych problemów Drukarka nie drukuje Zadanie nie zostało wydrukowane Program działa wolniej lub się zawiesza podczas generowania zadania drukowania Drukowanie jest spowolnione Błędy w komunikacji między komputerem a drukarką Nie można uzyskać dostępu do wbudowanego serwera internetowego Komunikat o błędzie Out-of-memory (Brak pamięci) Rolki dociskowe piszczą Nie można uzyskać dostępu do programu HP Utility Zadanie drukowania zostało anulowane i usunięte, gdy było wstrzymane do podglądu Alerty drukarki Uzyskiwanie pomocy Wprowadzenie Usługi HP dla profesjonalistów Wsparcie techniczne HP HP Proactive Support Samodzielna naprawa przez użytkownika Centrum Obsługi Klientów HP HP Designjet Online Inne źródła informacji Załącznik A Menu panelu przedniego Menu papieru Menu zarządzania zadaniami Menu atramentu Menu ustawień Menu konserwacji jakości obrazu Menu połączeń Menu wydruków wewnętrznych Menu informacji Załącznik B Komunikaty o błędzie panelu przedniego Załącznik C Specyfikacje drukarki Specyfikacje funkcjonalne Specyfikacje fizyczne Specyfikacje pamięci Parametry zasilania PLWW vii

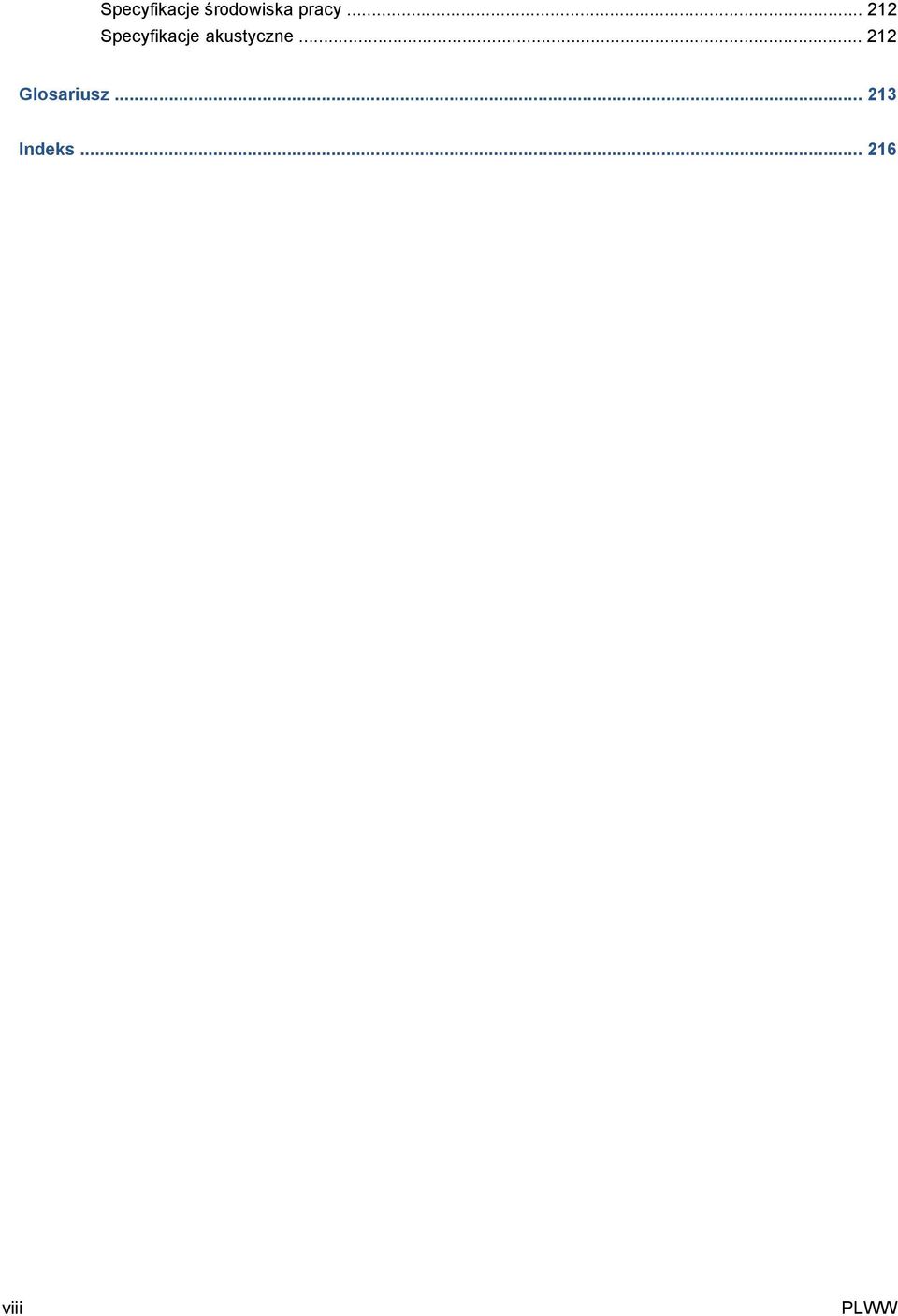

8 Specyfikacje środowiska pracy Specyfikacje akustyczne Glosariusz Indeks viii PLWW

9 1 Wstęp Wstęp Zasady bezpieczeństwa Modele produktu Korzystanie z instrukcji obsługi Główne funkcje drukarki Główne elementy drukarki Główne elementy wbudowanego serwera internetowego Główne funkcje programu HP Utility Wydruki wewnętrzne drukarki Włączanie i wyłączanie drukarki PLWW 1

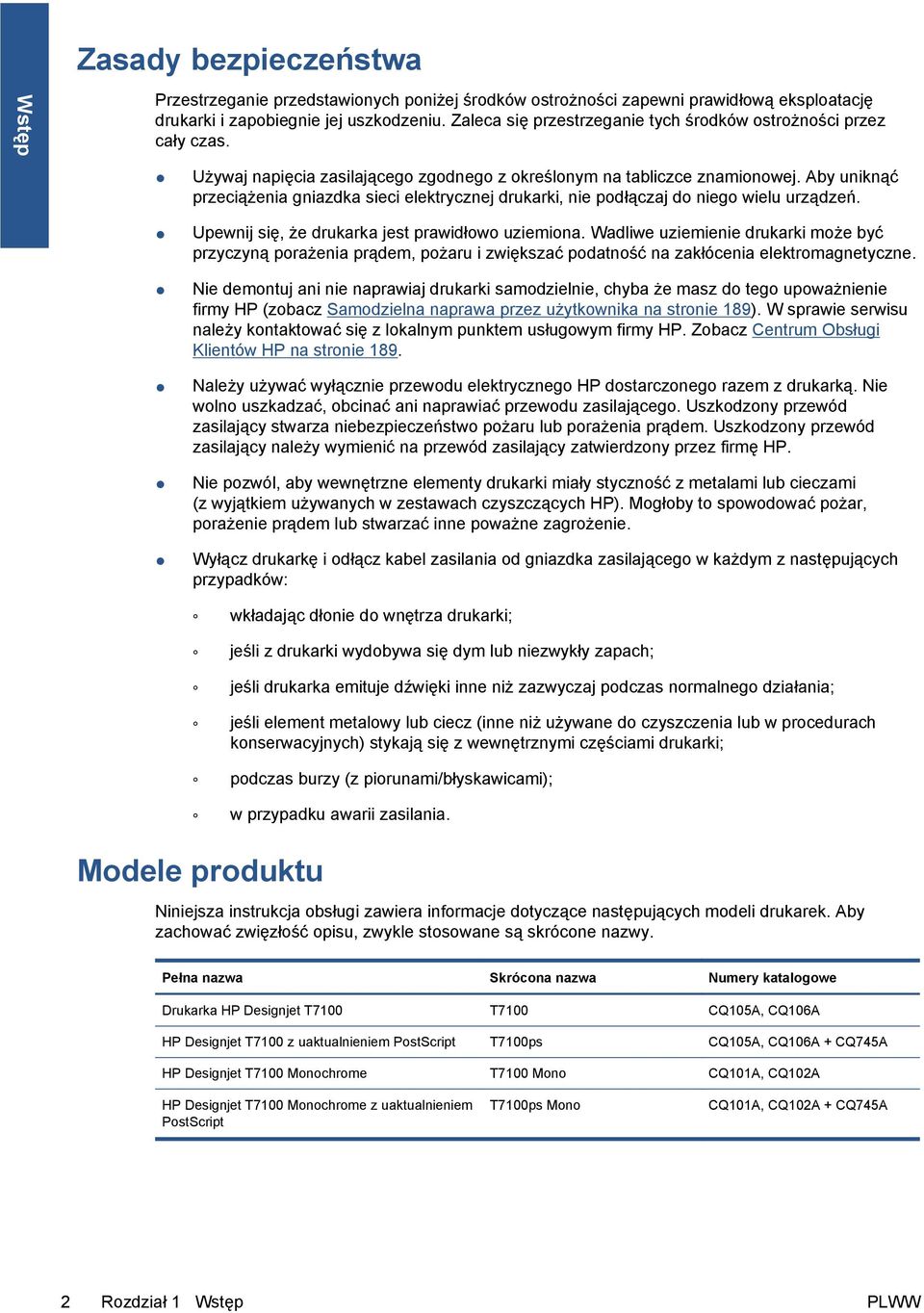

10 Wstęp Zasady bezpieczeństwa Przestrzeganie przedstawionych poniżej środków ostrożności zapewni prawidłową eksploatację drukarki i zapobiegnie jej uszkodzeniu. Zaleca się przestrzeganie tych środków ostrożności przez cały czas. Używaj napięcia zasilającego zgodnego z określonym na tabliczce znamionowej. Aby uniknąć przeciążenia gniazdka sieci elektrycznej drukarki, nie podłączaj do niego wielu urządzeń. Upewnij się, że drukarka jest prawidłowo uziemiona. Wadliwe uziemienie drukarki może być przyczyną porażenia prądem, pożaru i zwiększać podatność na zakłócenia elektromagnetyczne. Nie demontuj ani nie naprawiaj drukarki samodzielnie, chyba że masz do tego upoważnienie firmy HP (zobacz Samodzielna naprawa przez użytkownika na stronie 189). W sprawie serwisu należy kontaktować się z lokalnym punktem usługowym firmy HP. Zobacz Centrum Obsługi Klientów HP na stronie 189. Należy używać wyłącznie przewodu elektrycznego HP dostarczonego razem z drukarką. Nie wolno uszkadzać, obcinać ani naprawiać przewodu zasilającego. Uszkodzony przewód zasilający stwarza niebezpieczeństwo pożaru lub porażenia prądem. Uszkodzony przewód zasilający należy wymienić na przewód zasilający zatwierdzony przez firmę HP. Nie pozwól, aby wewnętrzne elementy drukarki miały styczność z metalami lub cieczami (z wyjątkiem używanych w zestawach czyszczących HP). Mogłoby to spowodować pożar, porażenie prądem lub stwarzać inne poważne zagrożenie. Wyłącz drukarkę i odłącz kabel zasilania od gniazdka zasilającego w każdym z następujących przypadków: wkładając dłonie do wnętrza drukarki; jeśli z drukarki wydobywa się dym lub niezwykły zapach; jeśli drukarka emituje dźwięki inne niż zazwyczaj podczas normalnego działania; jeśli element metalowy lub ciecz (inne niż używane do czyszczenia lub w procedurach konserwacyjnych) stykają się z wewnętrznymi częściami drukarki; podczas burzy (z piorunami/błyskawicami); w przypadku awarii zasilania. Modele produktu Niniejsza instrukcja obsługi zawiera informacje dotyczące następujących modeli drukarek. Aby zachować zwięzłość opisu, zwykle stosowane są skrócone nazwy. Pełna nazwa Skrócona nazwa Numery katalogowe Drukarka HP Designjet T7100 T7100 CQ105A, CQ106A HP Designjet T7100 z uaktualnieniem PostScript T7100ps CQ105A, CQ106A + CQ745A HP Designjet T7100 Monochrome T7100 Mono CQ101A, CQ102A HP Designjet T7100 Monochrome z uaktualnieniem PostScript T7100ps Mono CQ101A, CQ102A + CQ745A 2 Rozdział 1 Wstęp PLWW

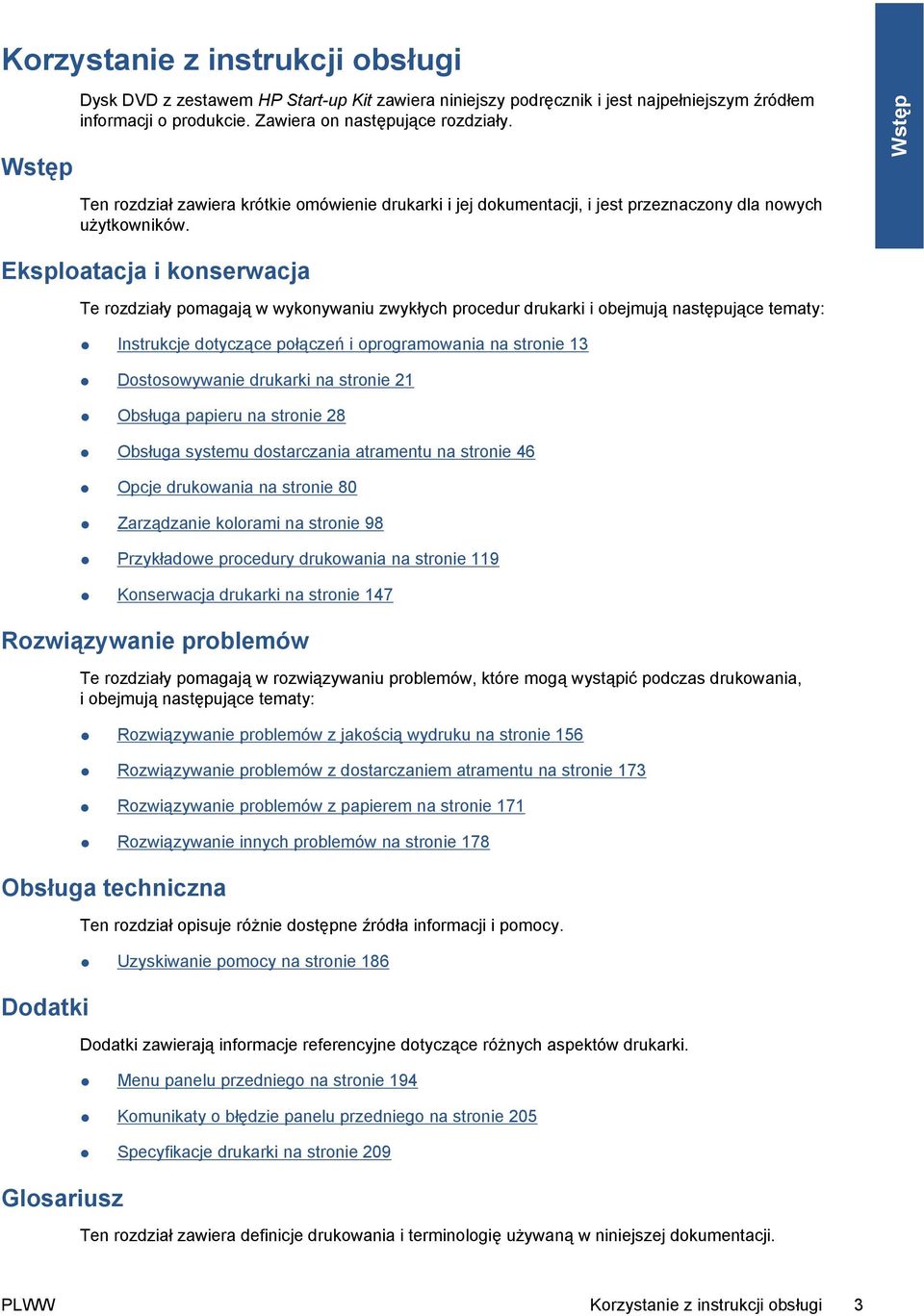

11 Korzystanie z instrukcji obsługi Wstęp Dysk DVD z zestawem HP Start-up Kit zawiera niniejszy podręcznik i jest najpełniejszym źródłem informacji o produkcie. Zawiera on następujące rozdziały. Ten rozdział zawiera krótkie omówienie drukarki i jej dokumentacji, i jest przeznaczony dla nowych użytkowników. Wstęp Eksploatacja i konserwacja Te rozdziały pomagają w wykonywaniu zwykłych procedur drukarki i obejmują następujące tematy: Instrukcje dotyczące połączeń i oprogramowania na stronie 13 Dostosowywanie drukarki na stronie 21 Obsługa papieru na stronie 28 Obsługa systemu dostarczania atramentu na stronie 46 Opcje drukowania na stronie 80 Zarządzanie kolorami na stronie 98 Przykładowe procedury drukowania na stronie 119 Konserwacja drukarki na stronie 147 Rozwiązywanie problemów Te rozdziały pomagają w rozwiązywaniu problemów, które mogą wystąpić podczas drukowania, i obejmują następujące tematy: Rozwiązywanie problemów z jakością wydruku na stronie 156 Rozwiązywanie problemów z dostarczaniem atramentu na stronie 173 Rozwiązywanie problemów z papierem na stronie 171 Rozwiązywanie innych problemów na stronie 178 Obsługa techniczna Dodatki Glosariusz Ten rozdział opisuje różnie dostępne źródła informacji i pomocy. Uzyskiwanie pomocy na stronie 186 Dodatki zawierają informacje referencyjne dotyczące różnych aspektów drukarki. Menu panelu przedniego na stronie 194 Komunikaty o błędzie panelu przedniego na stronie 205 Specyfikacje drukarki na stronie 209 Ten rozdział zawiera definicje drukowania i terminologię używaną w niniejszej dokumentacji. PLWW Korzystanie z instrukcji obsługi 3

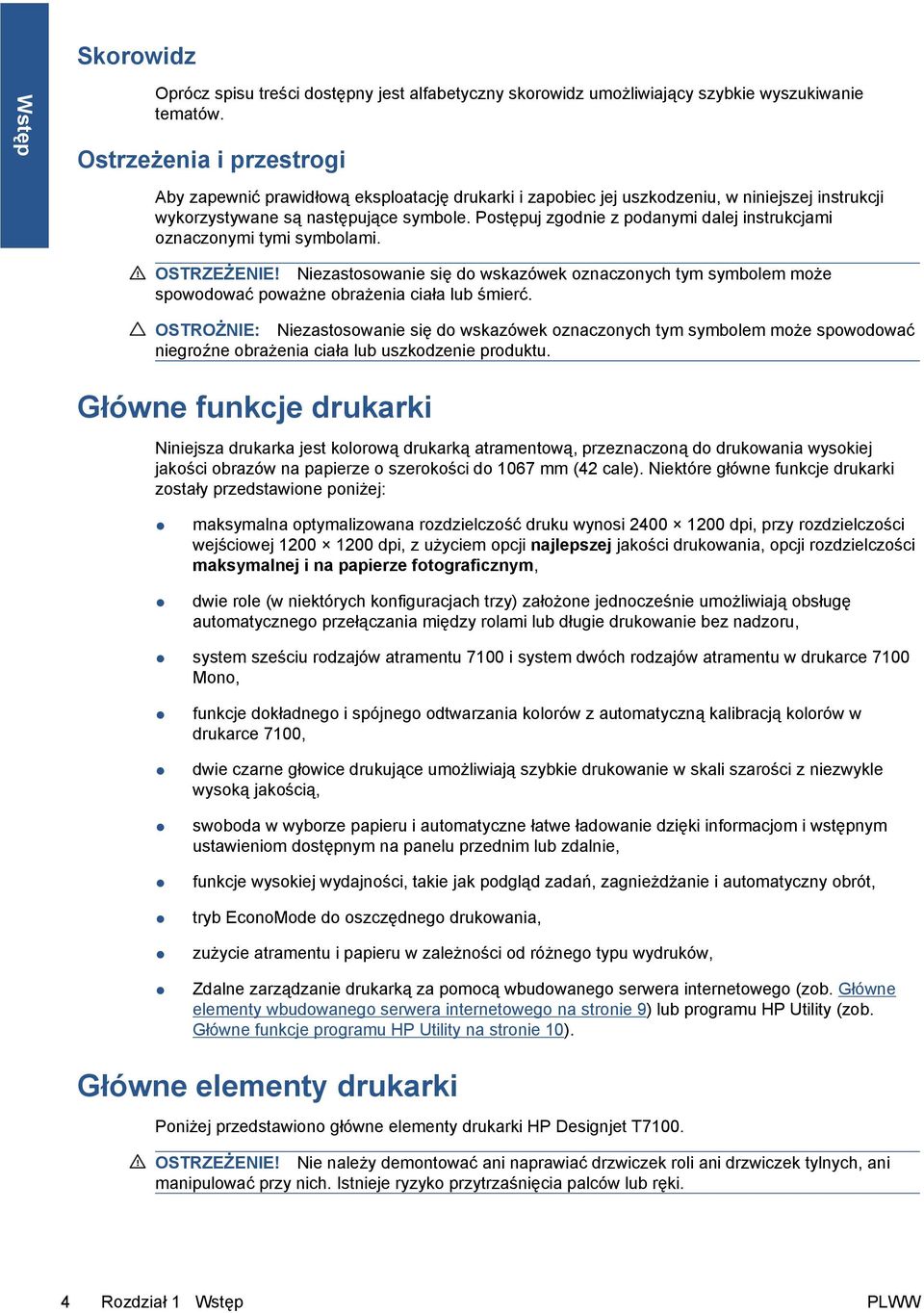

12 Skorowidz Wstęp Oprócz spisu treści dostępny jest alfabetyczny skorowidz umożliwiający szybkie wyszukiwanie tematów. Ostrzeżenia i przestrogi Aby zapewnić prawidłową eksploatację drukarki i zapobiec jej uszkodzeniu, w niniejszej instrukcji wykorzystywane są następujące symbole. Postępuj zgodnie z podanymi dalej instrukcjami oznaczonymi tymi symbolami. OSTRZEŻENIE! Niezastosowanie się do wskazówek oznaczonych tym symbolem może spowodować poważne obrażenia ciała lub śmierć. OSTROŻNIE: Niezastosowanie się do wskazówek oznaczonych tym symbolem może spowodować niegroźne obrażenia ciała lub uszkodzenie produktu. Główne funkcje drukarki Niniejsza drukarka jest kolorową drukarką atramentową, przeznaczoną do drukowania wysokiej jakości obrazów na papierze o szerokości do 1067 mm (42 cale). Niektóre główne funkcje drukarki zostały przedstawione poniżej: maksymalna optymalizowana rozdzielczość druku wynosi dpi, przy rozdzielczości wejściowej dpi, z użyciem opcji najlepszej jakości drukowania, opcji rozdzielczości maksymalnej i na papierze fotograficznym, dwie role (w niektórych konfiguracjach trzy) założone jednocześnie umożliwiają obsługę automatycznego przełączania między rolami lub długie drukowanie bez nadzoru, system sześciu rodzajów atramentu 7100 i system dwóch rodzajów atramentu w drukarce 7100 Mono, funkcje dokładnego i spójnego odtwarzania kolorów z automatyczną kalibracją kolorów w drukarce 7100, dwie czarne głowice drukujące umożliwiają szybkie drukowanie w skali szarości z niezwykle wysoką jakością, swoboda w wyborze papieru i automatyczne łatwe ładowanie dzięki informacjom i wstępnym ustawieniom dostępnym na panelu przednim lub zdalnie, funkcje wysokiej wydajności, takie jak podgląd zadań, zagnieżdżanie i automatyczny obrót, tryb EconoMode do oszczędnego drukowania, zużycie atramentu i papieru w zależności od różnego typu wydruków, Zdalne zarządzanie drukarką za pomocą wbudowanego serwera internetowego (zob. Główne elementy wbudowanego serwera internetowego na stronie 9) lub programu HP Utility (zob. Główne funkcje programu HP Utility na stronie 10). Główne elementy drukarki Poniżej przedstawiono główne elementy drukarki HP Designjet T7100. OSTRZEŻENIE! Nie należy demontować ani naprawiać drzwiczek roli ani drzwiczek tylnych, ani manipulować przy nich. Istnieje ryzyko przytrzaśnięcia palców lub ręki. 4 Rozdział 1 Wstęp PLWW

13 Widok z przodu Wstęp 1. Wkład atramentowy 2. Płyta dociskowa 3. Głowica drukująca 4. Karetka głowic drukujących 5. Panel przedni 6. Kaseta konserwacyjna 7. Prawy kołpak 8. Uchwyt roli 9. Inteligentny system ładowania roli HP 10. Hamulec podajnika papieru 11. Kosz 12. Drzwiczki roli 13. Lewy kołpak PLWW Główne elementy drukarki 5

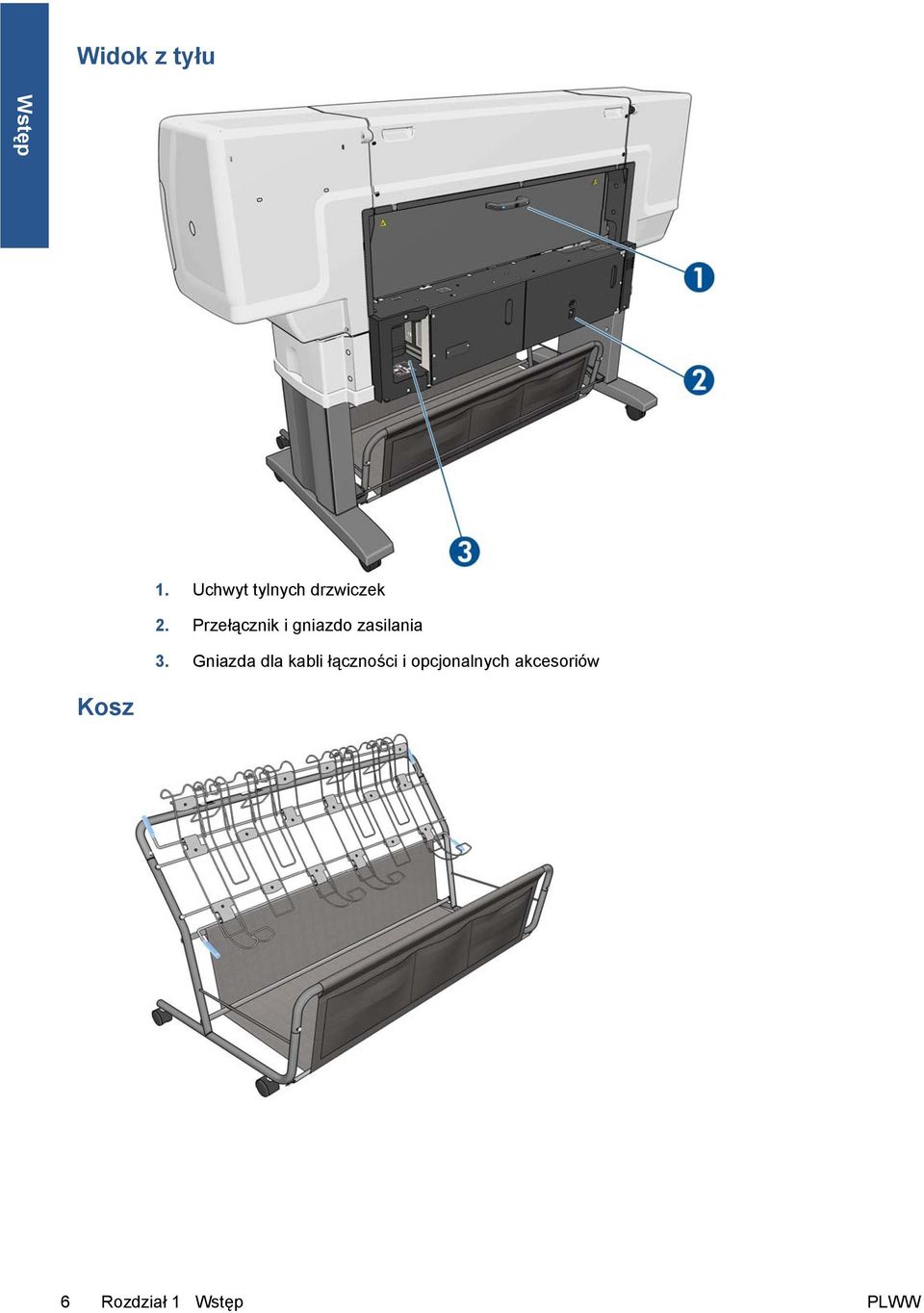

14 Widok z tyłu Wstęp 1. Uchwyt tylnych drzwiczek 2. Przełącznik i gniazdo zasilania 3. Gniazda dla kabli łączności i opcjonalnych akcesoriów Kosz 6 Rozdział 1 Wstęp PLWW

15 W koszu przetrzymywane są ukończone wydruki. Można go wykorzystywać na kilka sposobów. Do układania na stosie papieru tylko w rozmiarze A0 lub E przytrzymywanego drucianymi pętlami. W tym celu górne dźwignie powinny być skierowane do góry, a dolne na dół. Do układania na stosie papieru tylko w rozmiarze A1 lub D przytrzymywanego drucianymi pętlami. W tym celu górne dźwignie powinny być skierowane do dołu; dolne dźwignie nie mają tu zastosowania. Do układania papieru w różnych rozmiarach na spodzie koszyka. W tym celu górne i dolne dźwignie powinny być skierowane do góry. Wstęp Przed rozpoczęciem układania na stosie papieru w rozmiarze A0/E lub A1/D należy upewnić się, że kosz znajduje się w prawidłowej pozycji poniżej wyjścia: należy docisnąć go do drukarki aż do unieruchomienia. Panel przedni Koszyk jest wyposażony w kółka i po odłączeniu od drukarki można go łatwo przemieszczać. Przednie kieszenie mogą służyć do przechowywania gliz pośrednich i dokumentacji drukarki. Panel przedni znajduje się z przodu drukarki po prawej stronie. Spełnia on następujące ważne funkcje: Jest używany podczas wykonywania pewnych czynności, takich jak ładowanie i wyładowywanie papieru. Umożliwia wyświetlenie aktualnych informacji o stanie drukarki, wkładach atramentowych, głowicach drukujących, kasecie konserwacyjnej, zadaniach drukowania oraz innych częściach i procesach. Może udostępniać wskazówki dotyczące korzystania z drukarki. W odpowiednich momentach wyświetla komunikaty ostrzegawcze i komunikaty o błędach, którym towarzyszą sygnały dźwiękowe przyciągające uwagę użytkownika. Panelu można używać do zmieniania wartości ustawień drukarki i do zmiany jej działania. UWAGA: Ustawienia na panelu przednim są zastępowane przez ustawienia w sterowniku drukarki lub wbudowanym serwerze internetowym. PLWW Główne elementy drukarki 7

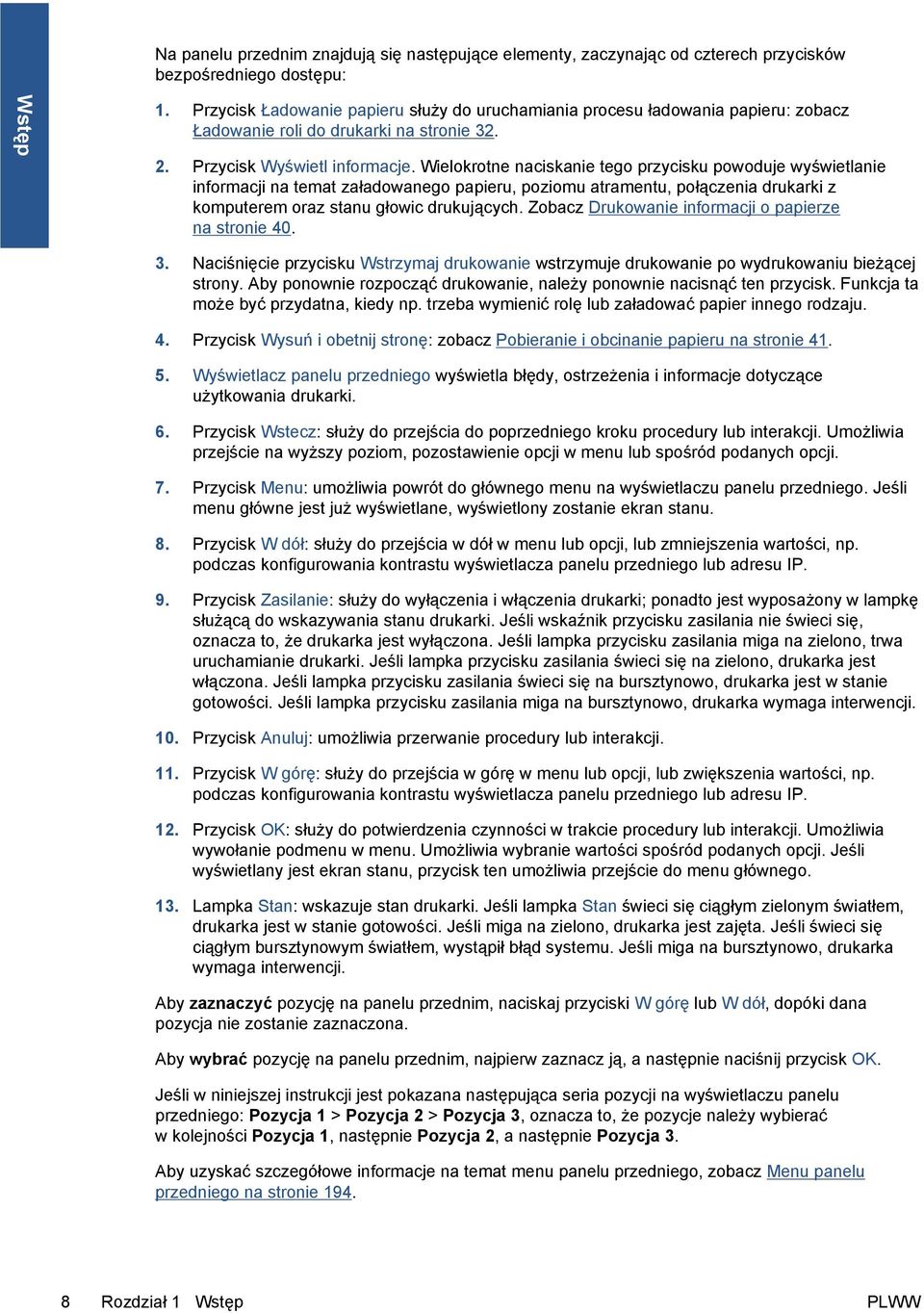

16 Na panelu przednim znajdują się następujące elementy, zaczynając od czterech przycisków bezpośredniego dostępu: Wstęp 1. Przycisk Ładowanie papieru służy do uruchamiania procesu ładowania papieru: zobacz Ładowanie roli do drukarki na stronie Przycisk Wyświetl informacje. Wielokrotne naciskanie tego przycisku powoduje wyświetlanie informacji na temat załadowanego papieru, poziomu atramentu, połączenia drukarki z komputerem oraz stanu głowic drukujących. Zobacz Drukowanie informacji o papierze na stronie Naciśnięcie przycisku Wstrzymaj drukowanie wstrzymuje drukowanie po wydrukowaniu bieżącej strony. Aby ponownie rozpocząć drukowanie, należy ponownie nacisnąć ten przycisk. Funkcja ta może być przydatna, kiedy np. trzeba wymienić rolę lub załadować papier innego rodzaju. 4. Przycisk Wysuń i obetnij stronę: zobacz Pobieranie i obcinanie papieru na stronie Wyświetlacz panelu przedniego wyświetla błędy, ostrzeżenia i informacje dotyczące użytkowania drukarki. 6. Przycisk Wstecz: służy do przejścia do poprzedniego kroku procedury lub interakcji. Umożliwia przejście na wyższy poziom, pozostawienie opcji w menu lub spośród podanych opcji. 7. Przycisk Menu: umożliwia powrót do głównego menu na wyświetlaczu panelu przedniego. Jeśli menu główne jest już wyświetlane, wyświetlony zostanie ekran stanu. 8. Przycisk W dół: służy do przejścia w dół w menu lub opcji, lub zmniejszenia wartości, np. podczas konfigurowania kontrastu wyświetlacza panelu przedniego lub adresu IP. 9. Przycisk Zasilanie: służy do wyłączenia i włączenia drukarki; ponadto jest wyposażony w lampkę służącą do wskazywania stanu drukarki. Jeśli wskaźnik przycisku zasilania nie świeci się, oznacza to, że drukarka jest wyłączona. Jeśli lampka przycisku zasilania miga na zielono, trwa uruchamianie drukarki. Jeśli lampka przycisku zasilania świeci się na zielono, drukarka jest włączona. Jeśli lampka przycisku zasilania świeci się na bursztynowo, drukarka jest w stanie gotowości. Jeśli lampka przycisku zasilania miga na bursztynowo, drukarka wymaga interwencji. 10. Przycisk Anuluj: umożliwia przerwanie procedury lub interakcji. 11. Przycisk W górę: służy do przejścia w górę w menu lub opcji, lub zwiększenia wartości, np. podczas konfigurowania kontrastu wyświetlacza panelu przedniego lub adresu IP. 12. Przycisk OK: służy do potwierdzenia czynności w trakcie procedury lub interakcji. Umożliwia wywołanie podmenu w menu. Umożliwia wybranie wartości spośród podanych opcji. Jeśli wyświetlany jest ekran stanu, przycisk ten umożliwia przejście do menu głównego. 13. Lampka Stan: wskazuje stan drukarki. Jeśli lampka Stan świeci się ciągłym zielonym światłem, drukarka jest w stanie gotowości. Jeśli miga na zielono, drukarka jest zajęta. Jeśli świeci się ciągłym bursztynowym światłem, wystąpił błąd systemu. Jeśli miga na bursztynowo, drukarka wymaga interwencji. Aby zaznaczyć pozycję na panelu przednim, naciskaj przyciski W górę lub W dół, dopóki dana pozycja nie zostanie zaznaczona. Aby wybrać pozycję na panelu przednim, najpierw zaznacz ją, a następnie naciśnij przycisk OK. Jeśli w niniejszej instrukcji jest pokazana następująca seria pozycji na wyświetlaczu panelu przedniego: Pozycja 1 > Pozycja 2 > Pozycja 3, oznacza to, że pozycje należy wybierać w kolejności Pozycja 1, następnie Pozycja 2, a następnie Pozycja 3. Aby uzyskać szczegółowe informacje na temat menu panelu przedniego, zobacz Menu panelu przedniego na stronie Rozdział 1 Wstęp PLWW

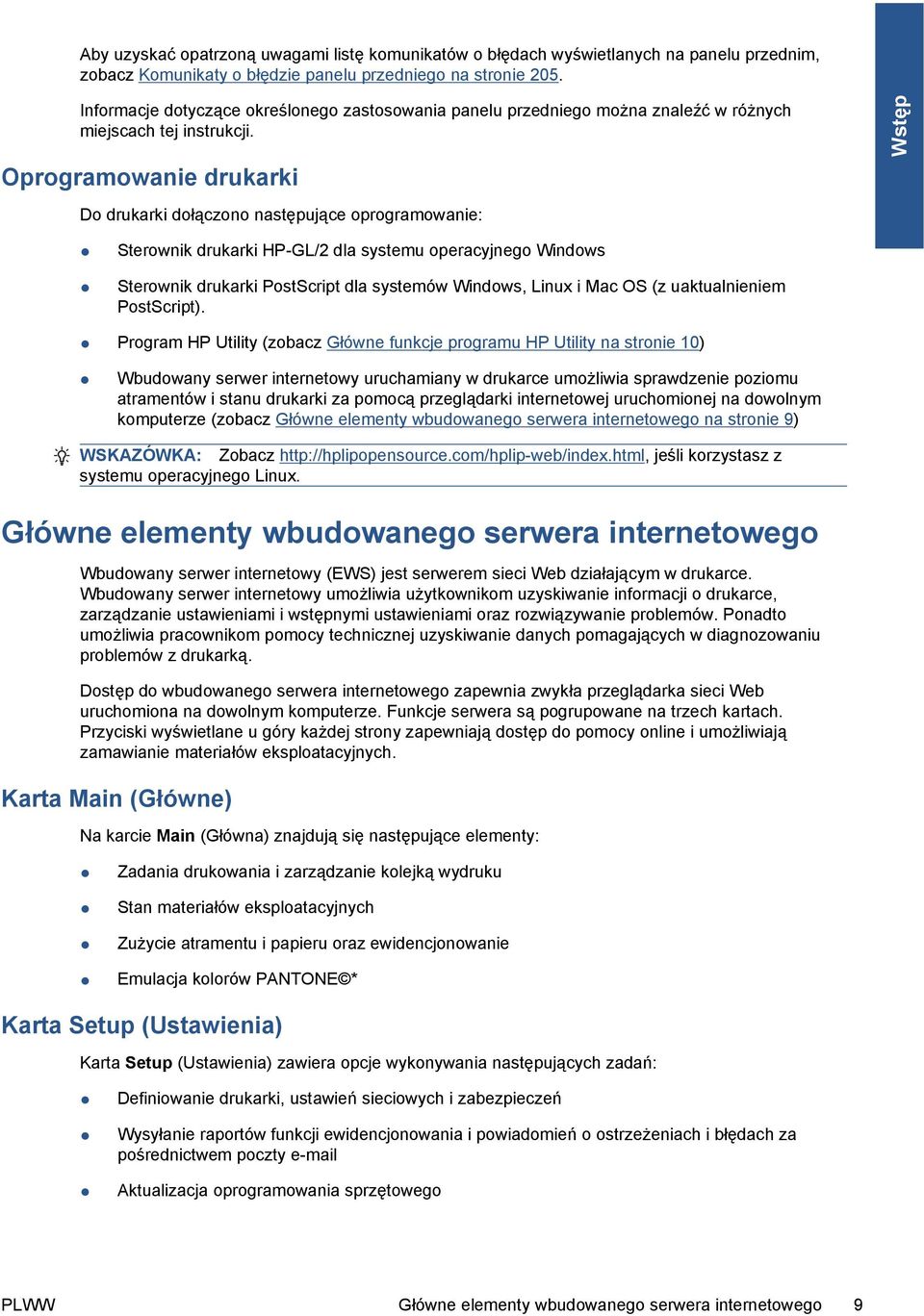

17 Aby uzyskać opatrzoną uwagami listę komunikatów o błędach wyświetlanych na panelu przednim, zobacz Komunikaty o błędzie panelu przedniego na stronie 205. Informacje dotyczące określonego zastosowania panelu przedniego można znaleźć w różnych miejscach tej instrukcji. Oprogramowanie drukarki Do drukarki dołączono następujące oprogramowanie: Wstęp Sterownik drukarki HP-GL/2 dla systemu operacyjnego Windows Sterownik drukarki PostScript dla systemów Windows, Linux i Mac OS (z uaktualnieniem PostScript). Program HP Utility (zobacz Główne funkcje programu HP Utility na stronie 10) Wbudowany serwer internetowy uruchamiany w drukarce umożliwia sprawdzenie poziomu atramentów i stanu drukarki za pomocą przeglądarki internetowej uruchomionej na dowolnym komputerze (zobacz Główne elementy wbudowanego serwera internetowego na stronie 9) WSKAZÓWKA: Zobacz jeśli korzystasz z systemu operacyjnego Linux. Główne elementy wbudowanego serwera internetowego Wbudowany serwer internetowy (EWS) jest serwerem sieci Web działającym w drukarce. Wbudowany serwer internetowy umożliwia użytkownikom uzyskiwanie informacji o drukarce, zarządzanie ustawieniami i wstępnymi ustawieniami oraz rozwiązywanie problemów. Ponadto umożliwia pracownikom pomocy technicznej uzyskiwanie danych pomagających w diagnozowaniu problemów z drukarką. Dostęp do wbudowanego serwera internetowego zapewnia zwykła przeglądarka sieci Web uruchomiona na dowolnym komputerze. Funkcje serwera są pogrupowane na trzech kartach. Przyciski wyświetlane u góry każdej strony zapewniają dostęp do pomocy online i umożliwiają zamawianie materiałów eksploatacyjnych. Karta Main (Główne) Na karcie Main (Główna) znajdują się następujące elementy: Zadania drukowania i zarządzanie kolejką wydruku Stan materiałów eksploatacyjnych Zużycie atramentu i papieru oraz ewidencjonowanie Emulacja kolorów PANTONE * Karta Setup (Ustawienia) Karta Setup (Ustawienia) zawiera opcje wykonywania następujących zadań: Definiowanie drukarki, ustawień sieciowych i zabezpieczeń Wysyłanie raportów funkcji ewidencjonowania i powiadomień o ostrzeżeniach i błędach za pośrednictwem poczty Aktualizacja oprogramowania sprzętowego PLWW Główne elementy wbudowanego serwera internetowego 9

18 Przesyłanie wstępnych ustawień papieru Wstęp Ustawianie daty i godziny Karta Support (Obsługa techniczna) Karta Support (Obsługa techniczna) zawiera opcje wykonywania następujących czynności: Używanie Kreatora rozwiązywania problemów z jakością druku wbudowanego serwera internetowego do rozwiązywania niektórych najczęstszych problemów Przeglądanie pomocnych informacji z różnych źródeł Uzyskiwanie dostępu do łączy HP Designjet zapewniających pomoc techniczną dotyczącą drukarki, sterowników i akcesoriów Uzyskiwanie dostępu do stron pomocy technicznej zawierających bieżące i historyczne dane dotyczące użytkowania drukarki Rozwiązywanie problemów z jakością wydruku Główne funkcje programu HP Utility Program HP Utility udostępnia łatwy w użyciu interfejs, umożliwiający dostęp do różnych funkcji drukarki i zarządzanie nimi. Zarządzanie drukarką za pomocą pakietu HP Color Center, w tym sterowanie kolorami pojedynczych punktów Uzyskiwanie dostępu do witryny HP Knowledge Center Wyświetlanie stanu wkładów atramentowych, głowic drukujących i papieru Zarządzanie profilami ICC oraz ich instalowanie i tworzenie (tylko z uaktualnieniem PostScript) Udostępnianie wbudowanych profilów i korzystanie z nich (tylko z uaktualnieniem PostScript) Uaktualnienie oprogramowania sprzętowego drukarki. Zobacz Aktualizacja oprogramowania sprzętowego drukarki na stronie 152. Kalibracja drukarki i wyświetlacza. Zmiana różnych ustawień drukarki (na karcie Settings [Ustawienia]) Konfigurowanie ustawień sieciowych Wydruki wewnętrzne drukarki Wydruki wewnętrzne udostępniają różnego rodzaju informacje o drukarce. Można zażądać ich wydrukowania za pomocą panelu przedniego bez używania komputera. Przed zażądaniem wydruku wewnętrznego upewnij się, że papier jest załadowany, a na panelu przednim wyświetlany jest komunikat Ready (Gotowe). Aby drukować wydruk wewnętrzny, wybierz ikonę wewnętrzne), a następnie wybierz żądany wydruk wewnętrzny., pozycję Internal prints (Wydruki 10 Rozdział 1 Wstęp PLWW

19 Dostępne są następujące wydruki wewnętrzne: Demo (Demonstracyjny): pokazuje niektóre możliwości drukarki. Menu map (Mapa menu): pokazuje szczegółowe informacje dotyczące wszystkich pozycji menu wyświetlacza panelu przedniego. Configuration (Konfiguracja): pokazuje wszystkie bieżące ustawienia na wyświetlaczu panelu przedniego. Usage report (Raport o użytkowaniu): pokazuje szacunkowe dane dotyczące łącznej liczby wydruków, liczbę wydruków według rodzaju papieru, liczbę wydruków według opcji jakości druku i łączną ilość atramentu zużytego na drukowanie w danym kolorze. Nie można zagwarantować dokładności tych danych. HP-GL/2 palette (Paleta HP-GL/2): pokazuje definicje kolorów lub skali szarości w zaznaczonej właśnie palecie kolorów. PostScript font list (Lista czcionek PostScript): wymienia czcionki PostScript zainstalowane w drukarce (tylko z uaktualnieniem PostScript). Service information (Informacje serwisowe): udostępnia informacje wymagane przez pracowników pomocy technicznej. Wstęp Włączanie i wyłączanie drukarki WSKAZÓWKA: Drukarka jest zgodna z normą Energy Star i można ją pozostawić włączoną bez marnowania energii. Pozostawienie jej włączonej skraca czas reakcji oraz ogólną niezawodność systemu. Jeśli drukarka nie jest używana przez pewien czas (domyślny czas jest określony normą Energy Star), to przechodzi w tryb uśpienia, aby oszczędzić energię. Jednak każda interakcja użytkownika z wyświetlaczem panelu przedniego lub wysłanie nowego zadania do wydrukowania przywraca tryb aktywności, co umożliwia niezwłoczne wznowienie drukowania. Aby zmienić czas trybu uśpienia, zobacz Zmiana ustawienia trybu uśpienia na stronie 23. UWAGA: W trybie uśpienia drukarka od czasu do czasu wykonuje konserwację głowic drukujących. Dzięki temu skraca się czas potrzebny na przygotowanie drukarki do pracy po długim okresie bezczynności. Dlatego też zdecydowanie zaleca się pozostawianie drukarki włączonej lub w trybie uśpienia, aby uniknąć straty czasu i marnowania atramentu. W drukarce dostępne są trzy poziomy zużycia energii. Podłączona: przewód zasilający jest podłączony z tyłu drukarki. Włączona: wyłącznik z tyłu drukarki znajduje się w pozycji włączona. Włączone zasilanie: przycisk Zasilanie na panelu przednim świeci się na zielono. Normalnym i zalecanym sposobem włączania i wyłączania oraz zerowania ustawień drukarki jest używanie przycisku Zasilanie na panelu przednim. Jeżeli jednak planowane jest przechowywanie drukarki przez czas nieokreślony lub wydaje się, że przycisk Zasilanie nie działa, zaleca się wyłączyć drukarkę przyciskiem Zasilanie, a następnie również wyłączyć przełącznik zasilania z tyłu. PLWW Włączanie i wyłączanie drukarki 11

20 Wstęp Aby ją z powrotem włączyć, użyj przełącznika zasilania z tyłu drukarki. Po ponownym włączeniu drukarki procedura inicjalizacyjna obejmująca sprawdzenie i przygotowanie głowic drukujących trwa około 3 minut. Przygotowanie głowic drukujących zajmuje około 1 min 15 s. Jeżeli jednak drukarka była wyłączona przez 6 tygodni lub dłużej, przygotowanie głowic drukujących może trwać do 45 min. 12 Rozdział 1 Wstęp PLWW

21 2 Instrukcje dotyczące połączeń i oprogramowania Wybór metody podłączenia Podłączanie do sieci (w systemie Windows) Podłączanie bezpośrednio do komputera (w systemie Windows) Odinstalowywanie sterownika drukarki (w systemie Windows) Podłączanie do sieci (w systemie Mac OS) Podłączanie bezpośrednio do komputera (w systemie Mac OS) Odinstalowywanie oprogramowania drukarki (Mac OS) Połączenia PLWW 13

22 Wybór metody podłączenia Drukarkę można podłączać na kilka następujących sposobów: Typ połączenia Prędkość Długość kabla Inne czynniki Gigabit Ethernet Bardzo duża; różna w zależności od ruchu w sieci Długi: 100 m (328 stóp) Wymaga dodatkowego wyposażenia (przełączniki). Serwer druku Jetdirect (opcjonalne akcesorium) Średnia; różna w zależności od ruchu w sieci Długi: 100 m (328 stóp) Wymaga dodatkowego wyposażenia (przełączniki). Połączenia USB 2.0 (akcesorium opcjonalne) Bardzo duża Krótki: 5 m (16 stóp) Użyteczne w przypadku połączenia bezprzewodowego lub AppleTalk, a także do drukowania w systemie Novell. UWAGA: Prędkość dowolnego połączenia sieciowego zależy od wszystkich elementów wykorzystywanych w sieci, w skład których mogą wchodzić karty sieciowe, koncentratory, routery, przełączniki i kable. Jeżeli którykolwiek z tych elementów nie obsługuje dużych prędkości transmisji, rzeczywiste połączenie będzie powolne. Na prędkość połączenia sieciowego może również mieć wpływ łączna wielkość ruchu generowanego przez inne urządzenia w ramach sieci. UWAGA: Dostępnych jest wiele sposobów podłączenia drukarki do sieci, ale tylko jedno połączenie może być w danej chwili aktywne. Wyjątkiem jest serwer druku Jetdirect, który może działać również wtedy, gdy w tym samym czasie jest aktywne inne połączenie sieciowe. Podłączanie do sieci (w systemie Windows) Po podłączeniu kabla sieciowego i włączeniu zasilania drukarki następuje automatyczne pobranie adresu IP. Aby skonfigurować drukarkę do pracy w sieci, należy wykonać następujące kroki: 1. Przejdź do przedniego panelu drukarki i wybierz ikonę menu Połączenia, a następnie wybierz opcję Gigabit Ethernet lub Jetdirect EIO i View configuration (Pokaż konfigurację). 2. Zanotuj adres IP drukarki. 3. Włóż dysk DVD HP Start-Up Kit do stacji DVD komputera. Jeżeli płyta DVD nie uruchomi się automatycznie, uruchom program setup.exe z katalogu głównego płyty DVD. 4. Naciśnij przycisk Software Installation (Instalacja oprogramowania). 5. Naciśnij przycisk Express Network Install (Ekspresowa instalacja sieciowa). 6. Program konfiguracyjny wyszuka drukarki podłączone do tej sieci. Po ukończeniu wyszukiwania zostanie wyświetlona lista drukarek. Zidentyfikuj drukarkę według jej adresu IP i wybierz ją z listy. Jeśli szukanej drukarki nie ma na liście, wybierz opcję Help me find my network printer (Pomóż mi znaleźć drukarkę sieciową), a następnie kliknij przycisk Next (Dalej). Na następnym ekranie podaj adres IP drukarki. 14 Rozdział 2 Instrukcje dotyczące połączeń i oprogramowania PLWW

23 Podłączanie bezpośrednio do komputera (w systemie Windows) Drukarkę można podłączyć bezpośrednio do komputera bez pośrednictwa sieci, wykorzystując gniazdo USB 2.0 drukarki. 1. Nie podłączaj jeszcze komputera do drukarki. Na komputerze należy najpierw zainstalować oprogramowanie sterownika drukarki w następujący sposób. 2. Włóż dysk DVD HP Start-Up Kit do stacji DVD komputera. Jeżeli płyta DVD nie uruchomi się automatycznie, uruchom program setup.exe z katalogu głównego płyty DVD. 3. Naciśnij przycisk Software Installation (Instalacja oprogramowania). 4. Naciśnij przycisk Custom Install (Instalacja niestandardowa). 5. W celu zainstalowania drukarki postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Następujące uwagi pomogą w zrozumieniu wyświetlanych komunikatów i wyborze odpowiednich opcji. Połączenia Może zostać wyświetlony komunikat ostrzegawczy, że w celu wyszukania drukarek w sieci Instalator musi nawiązać połączenie przez zaporę systemu Windows. Jeśli chcesz skonfigurować połączenie bezpośrednie, wybierz opcję Continue installation without searching the network (Kontynuuj instalację bez wyszukiwania sieci), a następnie kliknij przycisk Next (Dalej). Po wyświetleniu monitu o podanie sposobu podłączenia drukarki wybierz opcję USB cable (Kabel USB). Po wyświetleniu odpowiedniego monitu połącz komputer z drukarką, używając kabla USB. Upewnij się, że drukarka jest włączona. Odinstalowywanie sterownika drukarki (w systemie Windows) 1. Włóż dysk DVD HP Start-Up Kit do stacji DVD komputera. Jeżeli płyta DVD nie uruchomi się automatycznie, uruchom program setup.exe z katalogu głównego płyty DVD. 2. Naciśnij przycisk Software Installation (Instalacja oprogramowania). 3. Naciśnij przycisk Modify Installation (Modyfikuj instalację) i postępuj według instrukcji wyświetlanych na ekranie, aby odinstalować sterownik drukarki. Podłączanie do sieci (w systemie Mac OS) W systemie Mac OS drukarkę można połączyć z siecią, używając następujących metod: Bonjour TCP/IP UWAGA: Drukarka nie obsługuje protokołu AppleTalk. Przed przystąpieniem do podłączenia sprawdź sprzęt: Drukarka powinna być zainstalowana i włączona. Koncentrator lub router Ethernet powinien być włączony i działać poprawnie. PLWW Podłączanie bezpośrednio do komputera (w systemie Windows) 15

24 Wszystkie komputery w sieci powinny być włączone i podłączone do sieci. Drukarka powinna być podłączona do sieci. Teraz możesz wykonać procedurę instalowania oprogramowania drukarki i podłączyć drukarkę. Połączenie Bonjours 1. Przejdź do przedniego panelu drukarki i wybierz ikonę menu Połączenia, a następnie opcję Gigabit Ethernet lub Jetdirect EIO i View configuration (Pokaż konfigurację). Zanotuj nazwę usługi mdns tej drukarki. 2. Włóż dysk DVD HP Start-up Kit do stacji DVD komputera. Połączenia 3. Otwórz ikonę DVD na pulpicie. 4. Otwórz ikonę Mac OS X HP Designjet Installer. 5. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Zalecane jest wybranie opcji Easy Install (Łatwa instalacja). 6. Zainstalowane zostanie oprogramowanie drukarki, w tym sterownik drukarki oraz program HP Utility. 7. Po zainstalowaniu oprogramowania program HP Printer Setup Assistant jest uruchamiany automatycznie w celu skonfigurowania połączenia z drukarką. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. 8. Po wyświetleniu ekranu Select Printer (Wybór drukarki) odszukaj nazwę usługi mdns tej drukarki (zanotowaną w kroku 1) w kolumnie Printer Name (Nazwa drukarki). 16 Rozdział 2 Instrukcje dotyczące połączeń i oprogramowania PLWW

25 Po odszukaniu właściwej nazwy drukarki przewiń listę suwakiem w bok, aby wyświetlić kolumnę Connection Type (Rodzaj połączenia), i sprawdź, czy jest to Bonjour. Następnie wyróżnij ten wiersz. W przeciwnym wypadku kontynuuj wyszukiwanie dalej w dół listy. Jeśli nie możesz znaleźć nazwy drukarki z rodzajem połączenia Bonjour, zaznacz pole My printer is not in the list (Mojej drukarki nie ma na liście). Połączenia Kliknij przycisk Continue (Kontynuuj). 9. Kontynuuj zgodnie z instrukcjami wyświetlanymi na ekranie. Po wyświetleniu ekranu Printer Queue Created (Utworzono kolejkę wydruku) kliknij przycisk Quit (Zamknij), aby zakończyć, lub Create New Queue (Utwórz nową kolejkę), aby podłączyć inną drukarkę do sieci. 10. Po zakończeniu pracy programu HP Printer Setup Assistant wyjmij dysk DVD ze stacji dysków DVD. Jeśli sterownik drukarki jest już zainstalowany, to program HP Printer Setup Assistant można uruchamiać w dowolnym momencie z dysku DVD. Połączenie TCP/IP 1. Przejdź do przedniego panelu drukarki i wybierz ikonę menu Połączenia, a następnie opcję Gigabit Ethernet lub Jetdirect EIO i View configuration (Pokaż konfigurację). 2. Zanotuj adres URL drukarki. 3. Włóż dysk DVD HP Start-up Kit do stacji DVD komputera. 4. Otwórz ikonę DVD na pulpicie. 5. Otwórz ikonę Mac OS X HP Designjet Installer. PLWW Podłączanie do sieci (w systemie Mac OS) 17

26 6. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Zalecane jest wybranie opcji Easy Install (Łatwa instalacja). 7. Zainstalowane zostanie oprogramowanie drukarki, w tym sterownik drukarki oraz program HP Utility. 8. Po zainstalowaniu oprogramowania program HP Printer Setup Assistant jest uruchamiany automatycznie w celu skonfigurowania połączenia z drukarką. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. 9. Po wyświetleniu ekranu Select Printer (Wybór drukarki) odszukaj adres URL tej drukarki (zanotowany w kroku 1) w kolumnie Printer Name (Nazwa drukarki). Połączenia Po odszukaniu właściwej nazwy drukarki przewiń listę suwakiem w bok, aby wyświetlić kolumnę Connection Type (Rodzaj połączenia), i sprawdź, czy jest to IP Printing (Drukowanie IP). Następnie wyróżnij ten wiersz. W przeciwnym wypadku kontynuuj wyszukiwanie dalej w dół listy. Jeśli nie możesz znaleźć nazwy drukarki z rodzajem połączenia IP Printing, zaznacz pole My printer is not in the list (Mojej drukarki nie ma na liście). Kliknij przycisk Continue (Kontynuuj). 10. Kontynuuj zgodnie z instrukcjami wyświetlanymi na ekranie. Po wyświetleniu ekranu Printer Queue Created (Utworzono kolejkę wydruku) kliknij przycisk Quit (Zamknij), aby zakończyć, lub Create New Queue (Utwórz nową kolejkę), aby podłączyć inną drukarkę do sieci. 11. Po zakończeniu pracy programu HP Printer Setup Assistant wyjmij dysk DVD ze stacji dysków DVD. Jeśli sterownik drukarki jest już zainstalowany, to program HP Printer Setup Assistant można uruchamiać w dowolnym momencie z dysku DVD. Podłączanie bezpośrednio do komputera (w systemie Mac OS) Drukarkę można podłączyć bezpośrednio do komputera bez pośrednictwa sieci, wykorzystując wbudowane gniazdo USB 2.0 drukarki. 1. Upewnij się, że drukarka jest wyłączona lub odłączona od komputera. 2. Włóż dysk DVD HP Start-up Kit do stacji DVD komputera. 3. Otwórz ikonę DVD na pulpicie. 4. Otwórz ikonę Mac OS X HP Designjet Installer. 18 Rozdział 2 Instrukcje dotyczące połączeń i oprogramowania PLWW

27 5. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Zalecane jest wybranie opcji Easy Install (Łatwa instalacja). 6. Zainstalowane zostanie oprogramowanie drukarki, w tym sterownik drukarki oraz program HP Utility. 7. Po zainstalowaniu oprogramowania program HP Printer Setup Assistant jest uruchamiany automatycznie w celu skonfigurowania połączenia z drukarką. 8. Upewnij się, że drukarka włączona i podłączona do komputera za pomocą zatwierdzonego kabla USB. UWAGA: Używanie niezatwierdzonych kabli USB może powodować problemy z połączeniami. Z tą drukarką powinny być używane tylko kable zatwierdzone przez organizację USB Implementor's Forum ( 9. W oknie HP Printer Setup Assistant kliknij przycisk Continue (Kontynuuj). 10. Na wyświetlonej liście zaznacz drukarkę korzystającą z połączenia typu USB i kliknij przycisk Continue (Kontynuuj). Połączenia 11. Następny wyświetlany ekran zawiera informacje o instalacji drukarki, gdzie nazwa drukarki może być zmieniona. Dokonaj żądanych zmian i kliknij przycisk Continue (Kontynuuj). 12. Drukarka jest teraz podłączona. Na ekranie Printer Queue Created (Utworzono kolejkę wydruku) kliknij przycisk Quit (Zamknij), aby zakończyć, lub Create New Queue (Utwórz nową kolejkę), aby podłączyć inną drukarkę. 13. Po zakończeniu pracy programu HP Printer Setup Assistant wyjmij dysk DVD ze stacji dysków DVD. Jeśli sterownik drukarki jest już zainstalowany, to program HP Printer Setup Assistant można uruchamiać w dowolnym momencie z dysku DVD. Udostępnianie drukarki Jeśli ten komputer jest podłączony do sieci, drukarkę podłączoną bezpośrednio możesz udostępnić innym komputerom w tej samej sieci. 1. Kliknij dwukrotnie ikonę System Preferences (Preferencje systemu) na pasku menu Dock na pulpicie. 2. Wybierz kolejno opcje Sharing (Udostępnianie) i Printer Sharing (Udostępnianie drukarki), a następnie zaznacz pole wyboru drukarki, którą chcesz udostępnić. 3. Teraz drukarka pojawia się automatycznie na liście udostępnianych drukarek wyświetlanych przez dowolny inny komputer z systemem Mac OS, który jest podłączony do danej sieci lokalnej. Wszyscy inni użytkownicy, którzy chcą korzystać z udostępnionej drukarki, muszą zainstalować oprogramowanie drukarki na swoich komputerach. Wszyscy użytkownicy, którym udostępniono drukarkę, będą mogli wysyłać zadania drukowania, ale nie będą mogli odbierać informacji z drukarki, co ma wpływ na alerty drukarki, raporty o jej stanie, zarządzanie papierem, administrowanie drukarką i rozwiązywanie problemów. Niekiedy udostępnienie innym użytkownikom podłączonej bezpośrednio drukarki może znacznie zwolnić działanie komputera. WSKAZÓWKA: Najlepszym sposobem udostępniania drukarki w sieci jest podłączenie jej nie do dowolnego komputera, ale do sieci. Zobacz Podłączanie do sieci (w systemie Mac OS) na stronie 15. PLWW Podłączanie bezpośrednio do komputera (w systemie Mac OS) 19

28 Odinstalowywanie oprogramowania drukarki (Mac OS) 1. Włóż dysk DVD HP Start-up Kit do stacji DVD komputera. 2. Otwórz ikonę DVD na pulpicie. 3. Otwórz program Mac OS X HP Designjet Uninstaller i wykonaj instrukcje wyświetlane na ekranie, aby odinstalować oprogramowanie drukarki. Aby usunąć kolejkę wydruku: 1. W preferencjach systemu wybierz okno dialogowe Print & Fax (Drukowanie i faks). 2. Wybierz nazwę drukarki, a następnie kliknij przycisk. Połączenia 20 Rozdział 2 Instrukcje dotyczące połączeń i oprogramowania PLWW

29 3 Dostosowywanie drukarki Zmiana języka wyświetlacza panelu przedniego Dostęp do programu HP Utility Uzyskiwanie dostępu do wbudowanego serwera internetowego Zmiana języka programu HP Utility Zmiana języka wbudowanego serwera internetowego Zmiana ustawienia trybu uśpienia Włączanie i wyłączanie brzęczyka Zmiana kontrastu wyświetlacza panelu przedniego Zmiana jednostek miary Konfigurowanie ustawień sieciowych Zmiana ustawienia języka graficznego Opcje odpowiedniości papieru Ustawienia osobiste PLWW 21

30 Zmiana języka wyświetlacza panelu przedniego Są dwa sposoby zmiany języka menu i komunikatów panelu przedniego. Jeśli znasz bieżący język panelu przedniego, wybierz na panelu przednim ikonę menu ustawień, a następnie wybierz kolejno opcje Front panel options (Opcje panelu przedniego) > Select language (Wybierz język). Jeśli nie znasz bieżącego języka wyświetlacza panelu przedniego, rozpocznij od wyłączenia drukarki. Na panelu przednim naciśnij przycisk OK i przytrzymaj wciśnięty. Trzymając wciśnięty przycisk OK, naciśnij przycisk Zasilanie i przytrzymaj go. Nadal trzymaj oba przyciski wciśnięte, aż zacznie migać zielona lampka po prawej stronie panelu przedniego, a następnie puść oba przyciski. Czas opóźnienia wynosi około jednej sekundy. Jeśli zielona lampka zacznie migać bez żadnego opóźnienia, może być konieczne ponowne rozpoczęcie procedury. Niezależnie od użytego sposobu menu wyboru języka zostanie wyświetlone na panelu przednim. Zaznacz preferowany język za pomocą przycisków W górę i W dół, następnie naciśnij przycisk OK. Po wybraniu preferowanego języka wyłącz drukarkę, używając przycisku Zasilanie, a następnie włącz ją ponownie. Elementy panelu przedniego będą wyświetlane w wybranym języku. Ustawienia osobiste Dostęp do programu HP Utility Program HP Utility umożliwia zarządzanie drukarką za pomocą komputera wyposażonego w połączenie USB, TCP/IP lub Jetdirect. W systemie Windows uruchom program HP Utility za pomocą skrótu pulpitu lub używając polecenia Start > Wszystkie programy > Hewlett-Packard > HP Utility > HP Utility. Uruchomiony zostanie program HP Utility i wyświetlone zostaną drukarki zainstalowane na tym komputerze. W systemie Mac OS program HP Utility można uruchomić, korzystając ze skrótu na pasku dock lub wybierając opcje STARTUP_DISK (DYSK_ROZRUCHOWY) > Library (Biblioteka) > Printers (Drukarki) > hp > Utilities (Narzędzia) > HP Utility. Uruchomiony zostanie program HP Utility i wyświetlone zostaną drukarki zainstalowane na tym komputerze. Po wybraniu drukarki w lewym okienku wszystkie informacje wyświetlane w prawym okienku będą dotyczyły tej drukarki. Jeżeli pomimo wykonania tych instrukcji nie udało się uzyskać dostępu do programu HP Utility, zobacz Nie można uzyskać dostępu do programu HP Utility na stronie 184. Uzyskiwanie dostępu do wbudowanego serwera internetowego Wbudowany serwer internetowy umożliwia zdalne zarządzanie drukarką za pomocą zwykłej, uruchomionej na dowolnym komputerze przeglądarki sieci Web. Uzyskanie bezpośredniego dostępu do wbudowanego serwera internetowego wymaga połączenia TCP/IP z drukarką. Dostęp do wbudowanego serwera internetowego można również uzyskać za pośrednictwem programu HP Utility po podłączeniu drukarki za pomocą złącza USB. Poniższa lista obejmuje przeglądarki uznane za zgodne z wbudowanym serwerem internetowym: Internet Explorer 6 i wersja nowsza, dla systemu Windows Safari 2 i wersja nowsza, dla systemu Mac OS X Firefox 1.5 i wersja nowsza 22 Rozdział 3 Dostosowywanie drukarki PLWW

31 Aby uzyskać dostęp do wbudowanego serwera internetowego na dowolnym komputerze, otwórz przeglądarkę sieci Web i podaj adres IP drukarki. Aby wyświetlić adres IP drukarki, wybierz ikonę menu Połączenia Ethernet lub Jetdirect EIO i View configuration (Pokaż konfigurację)., a następnie opcję Gigabit Jeżeli pomimo wykonania tych instrukcji nie udało się uzyskać dostępu do wbudowanego serwera internetowego, zobacz Nie można uzyskać dostępu do wbudowanego serwera internetowego na stronie 181. Zmiana języka programu HP Utility Program HP Utility może działać w następujących językach: angielskim, portugalskim, hiszpańskim, katalońskim (tylko w systemie Windows), francuskim, włoskim, niemieckim, rosyjskim, chińskim uproszczonym i chińskim tradycyjnym, koreańskim i japońskim. W systemie Windows wybierz polecenie Tools (Narzędzia) > Set Language (Ustaw język) i wybierz język z listy. W systemie Mac OS zmiana języka odbywa się tak jak w przypadku dowolnej innej aplikacji. W menu System Preferences (Preferencje systemu) wybierz International (Międzynarodowe) i ponownie uruchom aplikację. Zmiana języka wbudowanego serwera internetowego Wbudowany serwer internetowy może działać w następujących językach: angielskim, portugalskim, hiszpańskim, katalońskim, francuskim, włoskim, niemieckim, rosyjskim, chińskim uproszczonym i chińskim tradycyjnym, koreańskim i japońskim. Jeśli któryś z tych języków jest wybrany w opcjach przeglądarki sieci Web, będzie on używany. Jeżeli wybrano język, który nie jest obsługiwany, to będzie używany język angielski. Aby zmienić język, należy zmienić ustawienie języka w przeglądarce sieci Web. Na przykład w programie Internet Explorer w wersji 6 należy przejść do menu Narzędzia, wybrać polecenie Opcje internetowe i przycisk Języki. Następnie należy się upewnić, że żądany język znajduje się u góry listy w oknie dialogowym. Ustawienia osobiste Zmiana ustawienia trybu uśpienia Jeśli drukarka jest włączona, ale nieużywana przez określony czas, automatycznie przechodzi w tryb uśpienia, aby oszczędzić energię. Aby zmienić czas oczekiwania drukarki na przejście do trybu uśpienia, przejdź do panelu przedniego i wybierz ikonę menu ustawień, a następnie wybierz pozycję Front panel options (Opcje panelu przedniego) > Sleep mode wait time (Czas oczekiwania w trybie uśpienia). Zaznacz żądany czas oczekiwania, a następnie naciśnij przycisk OK. Dostępne ustawienia wartości czasu zawierają się w przedziale od 1 do 240 min. Ustawienie domyślne to 30 minut. Włączanie i wyłączanie brzęczyka Aby włączyć lub wyłączyć brzęczyk drukarki, przejdź do panelu przedniego, wybierz ikonę menu ustawień, wybierz kolejno opcje Front panel options (Opcje panelu przedniego) > Enable buzzer (Włącz brzęczyk), zaznacz opcję On (Włącz) lub Off (Wyłącz), a następnie naciśnij przycisk OK. Ustawieniem domyślnym jest włączony brzęczyk. PLWW Zmiana języka programu HP Utility 23

32 Zmiana kontrastu wyświetlacza panelu przedniego Aby zmienić kontrast wyświetlacza panelu przedniego, wybierz ikonę menu ustawień, następnie kolejno pozycje Front panel options (Opcje panelu przedniego) > Select display contrast (Wybierz kontrast wyświetlacza) i wprowadź wartość, używając przycisków W górę lub W dół. Naciśnij przycisk OK, aby ustawić wybraną wartość. Ustawieniem domyślnym kontrastu jest 50. Zmiana jednostek miary Aby zmienić jednostki miary wyświetlane na wyświetlaczu panelu przedniego, wybierz ikonę menu ustawień, wybierz kolejno opcje Front panel options (Opcje panelu przedniego) > Select units (Wybierz jednostki), a następnie wybierz opcję English (Angielski) lub Metric (Metryczny). Ustawieniem domyślnym jednostek jest opcja Metric. Ustawienia osobiste Konfigurowanie ustawień sieciowych Program HP Utility umożliwia przeglądanie i konfigurowanie ustawień sieciowych. W systemie Windows wybierz kartę Settings (Ustawienia), a następnie pozycję Network Settings (Ustawienia sieciowe). W systemie Mac OS wybierz opcję Configuration (Konfiguracja) > Network settings (Ustawienia sieciowe). Możliwe są następujące ustawienia: IP Configuration method: (Metoda konfiguracji protokołu IP) określa sposób ustawienia adresu IP. Dostępne opcje to: BOOTP, DHCP, Auto IP (Automatycznie) i Manual (Ręcznie). Host name: (Nazwa hosta) określa nazwę IP urządzenia sieciowego. Nazwa może zawierać maksymalnie 32 znaki ASCII. IP address: (Adres IP) określa adres IP na serwerze druku. Duplikowanie adresów IP w sieci TCP/IP nie jest dozwolone. UWAGA: Po zmianie bieżącego adresu IP i kliknięciu przycisku Apply (Zastosuj) przeglądarka traci bieżące połączenie z serwerem druku, ponieważ jest ono skierowane pod stary adres. Aby połączyć się ponownie, użyj w przeglądarce nowego adresu IP. Subnet mask: (Maska podsieci) określa maskę podsieci. Jest to liczba 32-bitowa, stosowana do adresu IP i określająca, które bity identyfikują sieć i podsieć, a które jednoznacznie identyfikują węzeł. Default gateway: (Domyślna brama) określ adres IP routera lub komputera, służącego do łączenia się z innymi sieciami lub podsieciami. W przeciwnym razie użyj adresu IP komputera lub serwera drukowania. Domain name: (Nazwa domeny) określa nazwę domeny DNS, w której umieszczono serwer druku (np. support.hp.com). UWAGA: Nazwa domeny nie zawiera nazwy hosta: nie jest to w pełni kwalifikowana nazwa domeny, np. printer1.support.hp.com. Idle timeout (Limit czasu przestoju): umożliwia określenie liczby sekund, przez którą bezczynne połączenie może pozostawać otwarte; domyślną wartością jest 30. W przypadku ustawienia wartości 0 limit czasu zostaje wyłączony, a połączenia TCP/IP pozostają otwarte aż do ich zamknięcia przez inny węzeł sieci (np. stację roboczą). 24 Rozdział 3 Dostosowywanie drukarki PLWW
