1 P R O J E K T B U D O W L A N O W Y K O N A W C Z Y OBIEKT OGRODZENIE TERENU POWIATOWEGO CENTRUM POMOCY RODZINIE OD STRONY ULICY KOŚCIUSZKI ADRES INWESTOR Kłodzko ul.kościuszki 2 działka nr geod. 99 obręb_centrum AM2 Jedn. ewid. _Kłodzko-miasto POWIATOWE CENTRUM POMOCY RODZINIE W KŁODZKU Kłodzko ul.kościuszki nr 2 JEDNOSTKA PROJEKTOWANIA: Regionalne Biuro Projektów Kaja Lewandowska Długopole Dolne 54B, Długopole Zdrój, Tel mail kaja.lewandowska@gmail.com Oświadczenie : Na podstawie art. 20 ust.4 ustawy z dnia 7 lipca 1994 Prawo Budowlane (tj. tekst jednolity Dz. U. z 2013r, poz.1409 z późn. zmianami/, oświadczamy, iż projekt sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej ZESPÓŁ PROJEKTOWY A R C H I T E K T U R A K O N S T R U K C J A projektant mgr inż. arch. Kaja Lewandowska UAN.V- 7342/ 3 / 56 / 93 W-ch asystentki mgr inż. arch. Julia Kwietniewska projektant mgr inż. Kazimierz Dragan NBGP V.-7342/3/79/98 wrzesień 2014

2 SPIS TREŚCI PROJEKTU BUDOWLANEGO część ogólna - - uprawnienia projektantów - cześć projektowa Opis zamierzenia inwestycyjnego Opis do projektu ZAGOSPODAROWANIA Opis do projektu ARCHITEKTONICZNEGO RYSUNKI : Rys 1 SYTUACJA Rys 2 INWENTARYZACJA Rys 3 PROJEKT] Rys 4 SZCZEGÓŁY Opis do projektu konstrukcyjnego Rys 1/K KONSTRUKCJA MURU OPOROWEGO

3 OPIS ZAMIERZENIA INWESTYCYJNEGO I ROBÓT DO WYKONANIA Temat : Budowa ogrodzenia przy budynku PCPR od strony ulicy Kościuszki Adres Kłodzko ul. Kościuszki 2, działka 99 AM2 obręb: Centrum Wykonanie nowego ogrodzenia terenu. Po rozbiórce starego ogrodzenia w tej samej linii wykonane zostanie nowe ogrodzenie. Po zmontowaniu szalunku wylany zostanie żelbetowy mur oporowy wraz ze słupkami stalowymi wykonanymi z rur stalowych 5,1x5 od góry zakończonych deklem zabezpieczającym z blachy. Do zakotwionych w cokole słupków zamontowane zostaną elementy ogrodzenia w postaci ram z kątownika 45x45x5 wypełnionego siatką stalową ocynkowaną o oczkach 50x50mm. Połączenie ramy ze słupkiem zostanie wykonane za pomocą płaskownika 40x6mm, przyspawanego z obu stron. PRACE DO WYKONANIA Demontaż istniejącego muru oporowego, zgodnie z aktualnym pozwoleniem na budowę z dnia wydanym przez Starostę Kłodzkiego 1- demontaż istniejącej reklamy wielkoformatowej- tablica na konstrukcji stalowej zakotwiona w gruncie poprzez dwa wsporniki stalowe z rur śr.10 cm i przygotowanie do ponownego montażu w tym samym miejscu 2- wycięcie, jako ekspansywnego gatunku obcego, drzewka Sumaka Octowca (Rus. typhina) 2- wycięcie, jako ekspansywnego gatunku obcego, i dokładne z wybraniem całego systemu korzeniowego krzewu Rdestowca Ostrokończystego (Reynoutria Japonia) 4- wykopanie i przygotowanie do ponownego posadzenia w tych samych miejscach Winobluszczu Pieciolistkowego (Parthenocissus quinquefolia) 5- osłonięcie i zabezpieczenie przed zniszczeniem dwóch Żywotników (Thuja L) 6- zebranie i ułożenie w pryzmę urodzajnej warstwy ziemi z części działki nr rozebranie, wraz z fundamentem, muru ogrodzeniowego na długości 22,7 m Budowa nowego grodzenie, zgodnie z niniejszym projektem: 1- budowa żelbetowego muru oporowego 2- spawanie do marek zakotwionych w murze słupków ogrodzeniowych z rury uwaga- możliwe jest kotwienie słupków za pomocą otworów montażowych w murze oporowym i zaprawy klejowej, zaspawanie wierzchu słupków deklem z blachy stalowej, słupki należy pomalować farbą do metalu na kolor grafitowy 3- montaż nakrywy muru wykonanej z piaskowca 4- montaż przęseł ogrodzeniowych malowane farba do metalu na kolor grafitowy ramy stalowe z katowników z wypełnieniem z siatki stalowej ocynkowanej plecionej z drutu fi 2,8 mm o oczkach 50x50 mm, za pomocą spawania uchwytów z płaskownika 40x6 mm 5- obłożenie muru elewacyjnymi, foremnymi, wielokolorowymi płytkami z piaskowca gr mm ; płytki ciete na prostokąty w kilku wymiarach (np. 230x350, 230x230, 110x350, 110 x 250 mm), przód płytek łupany; montaż płytek za pomocą zaprawy klejowej wodoodpornej i mrozoodpornej; płytki z piaskowca można zastąpić imitacją piaskowca, pod warunkiem że posiada atest i gwarancję do stosowania na zewnątrz

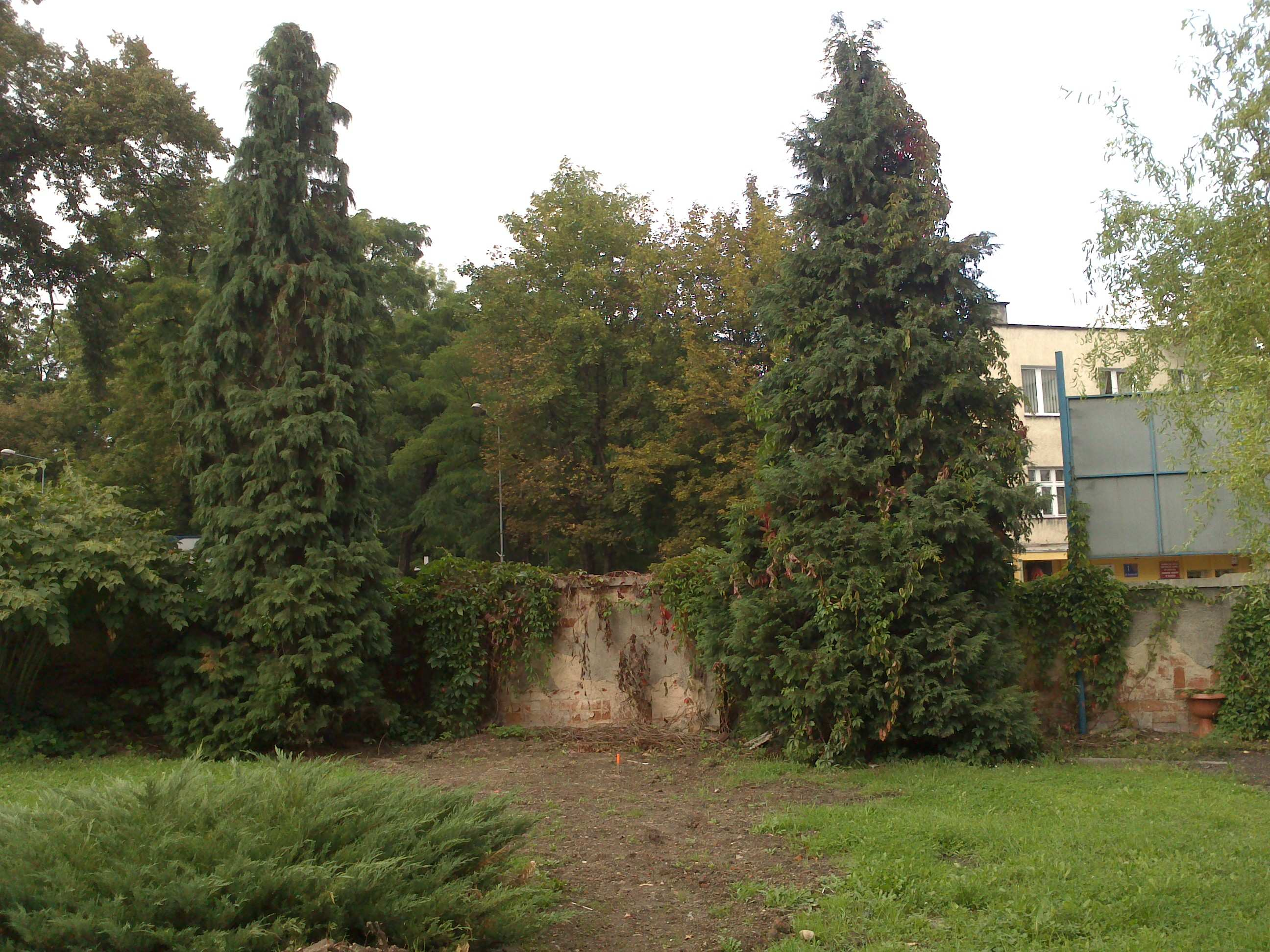

4 Prace wykończeniowe 1- uporządkowanie nawierzchni z asfaltobetonu chodnika ulicy Kościuszki 2- uporządkowanie terenu działki 99 rozłożenie warstwu urodzajnej ziemi wzdłuż muru 3- posadzenie w odpowiednio przygotowanych miejscach wzdłuż ogrodzenia Winobluszcza Pięciolistkowego; zaleca się posadzenie minimum 5 roślin powstałych z podziału rośliny wykopanej 4- wyrównanie terenu i posianie trawy widok istniejącego muru od stronu ul.kościuszki widok istniejącego muru od stronu działki nr 99

5 OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU 1 PRZEDMIOT INWESTYCJI Przedmiotem inwestycji jest budowa ogrodzenia budynku PCPR od strony ulicy Kościuszki, w miejscu istniejącego muru ogrodzeniowego, który zostanie ropzebrany wraz z fundamentem, zgodnie z posiadanym przez Inwestora pozwoleniem na budowę. STNIEJĄCY STAN ZAGOSPODAROWANIA DZIAŁKI / TERENU Działka nr 99 w Kłodzku między ulicami Kościuszki i Wandy jest ogrodzona na całym obwodzie. Od strony ulicy Kościuszki ogrodzeniem jest mur pełny o wysokości od 250 do 150 cm. Pomiędzy ulicą Kościuszki a ogrodzonym terenem wystepuje różnica wysokości gruntu, która zwiększy się do około 80 cm po wybudowaniu planowanego dla terenu PCPR parkingu. Na pozostałym obwodzie działki wykonane jest ogrodzenie z siatki w kątownikach stalowych zamocowanych do stalowych słupków, na podmurówce. Ogrodzenie to ma różną wysokość. 3 PROJEKTOWANE ZAGOSPODAROWANIE DZIAŁKI / TERENU -urządzenia budowlane związane z obiektami budowlanymi projektuje się nowe ogrodzenie od strony ulicy Kościuszki, w miejscu istniejącego muru pełnego. Ogrodzenie to będzie spełniało funkcję muru oporowego dla różnicy wysokości gruntu około 80 cm i zwieńczone będzie przęsłami z siatki w kątownikach stalowych, w nawiązaniu do istniejącego ogrodzenia. -układ komunikacyjny pozostaje bez zmian -sieci uzbrojenia terenu z przeciwpożarowym zaopatrzeniem wodnym pozostaje bez zmian -ukształtowanie terenu i zieleni ukształtowanie terenu pozostaje bez zmian, przewiduje się niewielkie korekty ukształtowania terenu przy projektowanym murze, w obrębie działki 99; zdecydowanie poleca się, przy wykonywaniu nowego ogrodzenia, zachowanie dwóch Żywotników rosnących w odległości ok. 150 cm od muru i pnącza Winobluszcza Pięciolistkowego, natomiast drzewko Sumaka Octowca i krzew Rdestu Ostrokończystego należy, jako gatunki obce ekspansywne, usunąć; 4 ZESTAWIENIE POWIERZCHNI POSZCZEGÓLNYCH CZĘŚCI ZAGOSPODAROWANIA DZIAŁKI pozostaje bez zmian 5 INFORMACJE O REJESTRZE ZABYTKÓW Obszar, na którym projektowana jest inwestycja znajduje sie w strefie B ochrony konserwatorskiej, zapisanej w planie zagospodarowania przestrzennego 6 INFORMACJE O EKSPLOATACJI GÓRNICZEJ Teren nie znajduje się w obszarze eksploatacji górniczej 7 INFORAMACJA O ISTNIEJĄCYCH I PRZEWIDYWANYM ZAGROŻENIU DLA SRODOWISKA ORAZ O HIGIENIE I ZDROWIU UŻYTKOWNIKÓW PROJEKTOWANYCH OBIEKTÓW I ICH OTOCZENIA W ZAKRASIE ZGODNYM ZPRZEPISAMI ODRĘBNYMI Projektowana inwestycja nie stanowi zagrożenia dla środowsika 8 INNE KONIECZNE DANE WYNIKAJĄCE ZE SPECYFIKI, CHARAKTERU I STOPNIA SKOMPLIKOWANIA OBIEKTU BUDOWLANEGO LUB ROBÓT BUDOWLANYCH inwestycja nie jest skomplikowanym obiektem

6 OPIS DO PROJEKTU ARCHITEKTONICZNO BUDOWLANEGO 1. PRZEZNACZENIE I PROGRAM UŻYTKOWY OBIEKTU Kubatura nie dotyczy powierzchnia zabudowy nie dotyczy powierzchnia użytkowa nie dotyczy długość 22,7 m szerokość nie dotyczy wysokość część żelbetowa o wysokości ok. 150 cm średnio ponad chodnik ulicy Kościuszki, przęsła stalowe o wysokości 90 cm 2. FORMA ARCHITEKTONICZNA, SPOSÓB DOSTOSOWANIA DO KRAJOBRAZU I OTACZAJĄCEJ ZABUDOWY budowla nawiązuje do pozostałej części ogrodzenia 3. FUNKCJA OBIEKTU ogrodzenie, mur oporowy dla różnicy wysokości terenu ok. 80 cm 3. OPIS KONSTRUKCYJNY znajduje się w części konstrukcyjnej 4. OBIEKT UŻYTECZNOSCI PUBLICZNEJ SPOSÓB DOSTOSOWANIA DLA OSÓB NIEPEŁNOSPRAWNYCH nie dotyczy 5. OBIEKT USŁUGOWY, PRODUKCYJNY LUB TECHNICZNY PODSTAWOWE DANE TECHNOLOGICZNE, URZĄDZENIA I WYPOSAŻENIE ZWIAZANE Z PRZEZNACZENIEM OBIEKTU I JEGO ROZWIĄZANIAMI BUDOWLANYMI nie dotyczy 6. WYPOSAŻENIE W INSTALACJE : -SANITARNE - nie dotyczy - GRZEWCZE - nie dotyczy -WENTYLACYJNE, KLIMATYZACYJNE - nie dotyczy -GAZOWE - nie dotyczy -ELEKTRYCZNE - nie dotyczy -TELEKOMUNIKACYJNE - nie dotyczy - PIORUNOCHRONNE - nie dotyczy -SPOSÓB POWIĄZANIA Z SIECIAMI ZEWNĘTRZNYMI I PUNKTY POMIAROWE - nie dotyczy 7. CHARAKTERYSTYKA ENERGETYCZNA OBIEKTU WŁASCIWISCI CIEPLNE PRZEGRÓD ZEWNĘTRZNYCH - nie dotyczy 8. DANE TECHNICZNE CHARAKTERYZUJĄCE WPŁYW OBIEKTU NA ŚRODOWISKO I JEGO WYKORZYSTANIE ORAZ NA ZDROWIE LUDZI I OBIEKTY SĄSIEDNIE POD WZGLĘDEM - nie dotyczy 9. W PRZYPADKU BUDYNKU O PWIERZCHNI WIEKSZEJ NIŻ 1000M 2 AMALIZĘ MOŻLIWOŚCO RACJONALNEGO WYLKORZYSTANIA POD WZGLĘDEM TECHNICZNYM, EKONOMICZNYM I ŚRODOWISKOWYM ODNAWIALNYCH TAKICH JAK ENERGIA GEOTERMALNA, ENERGIA PROMIENIOWANIA SŁONECZNEGO, ENERGIA WIATRU, A TAKŻE MOŻLIWOŚCI WYKORZYSTANIA SKOJARZONEJ PRODUKCJI ENERGII ELEKTRYCZNEJ I CIEPŁA ORAZ ZDECENTRALIZOWANEGO SYSTEMU ZAOPATRZENIA W ENERGIĘ W POSTACI BEZPOŚREDNIEGO LUB BLOKOWEGO OGRZEWANIA - nie dotyczy 10. WARUNKI OCHRONY POŻAROWEJ. - nie dotyczy

7 lnformacja DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120 poz. 1126) nazwa i adres obiektu budowlanego : ogrodznie od strony ulicy Kościuszki, Kłodzko ul. Kościuszki 2 działka nr 99 inwestor : Powiatowe Centrum Pomocy Rodzinie w Kłodzku główny projektant : arch. Kaja Lewandowska 1. Zakres robót prace ziemne prace drogowe związane z nawierzchnią chodnika prace zbrojeniarskie prace betoniarskie i murarskie kotwienie oblicówki z pyłtek kamiennych prace wykończeniowe terenu 2. Wykaz istniejących obiektów działka jest zabudowana budynkiem urzędu PCPR 3. Wstępne czynności organizacyjne przed przystąpienie do pracy należy: przeszkolić w zakresie BHP wszystkich pracowników na stanowiskach pracy, zapoznać ich z dokumentacją techniczną i harmonogramem robót określić ryzyko pracy w danych warunkach, powiadomić o lokalizacji punktu pierwszej pomocy medycznej, poinformować o numerach telefonów alarmowych pisemnie przyjąć teren budowy wywiesić tablicę budowy i ogrodzić plac budowy zorganizować zaplecze techniczne do składowania materiałów i narzędzi i zaplecze socjalne dla pracowników zapewnić dostawę energii elektrycznej i wody oraz odbiór ścieków zapewnić możliwosć korzystania przez pracowników z WC zapewnić skuteczną kontrolę w celu uniemożliwienia wprowadzenia do pracy maszyn i urządzeń bez certyfikatów atestów i dopuszczeń. zapewnić skuteczną kontrolę w celu uniemożliwienia podjęcia pracy przez pracowników nie posiadających zaświadczenia o odbytych szkoleniach BHP i ppoż, aktualnych badań lekarskich i właściwych kwalifikacji oraz uprawnień do wykonywania powierzonych zadań zapewnić pracownikom odzież roboczą, ochronną oraz sprzęt ochrony osobistej 4. Warunki BHP i ppoż. przed przystąpieniem do robót uzgodnić z inwestorem bezpieczny sposób prowadzenia robót, rodzaje środków zapobiegawczych oraz wymagany rodzaj sprzętu ochrony indywidualnej i ppoż. w szczególności przy pracach na wysokościach prace prowadzić pod stałym nadzorem kierownika budowy, przestrzegając wymogów technologii robót nie wpuszczać na teren budowy osób postronnych stosować się do zasad BHP Inwestycja wymaga prowadzenia robót, które stwarzają duże ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi, - praca w wykopach oraz praza wzdłuż drogi ulicy Kościuszki Do obowiązków Kierownika Budowy należy sporządzenie planu BIOZ oraz zorganizowanie budowy i kierowanie budową zgodnie z projektem, przepisami, w tym techniczno-budowlanymi oraz przepisami BHP, a także koordynowanie poszczególnych etapów budowy zapobiegające zagrożeniom, między innymi podejmowanie działań uniemożliwiających wstęp na budowę osobom nieupoważnionym, nadzór nad pracami w wykopach.
