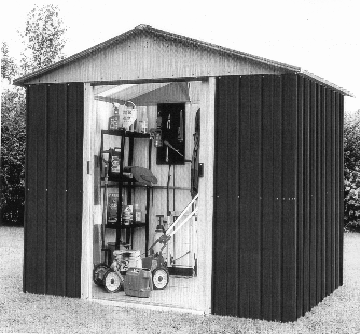

1 0409 Yardmaster International Cahore Road Draperstown BT45 7AP. Tel: Assembly Instructions Instrukcja Montażu MODEL 87 GEYZ SILVER

2 PARTS LIST LISTA ELEMENTÓW NR ELEMENTU DŁUGOŚĆ PART DESCRIPTION OPIS ELEMENTU 87 MM 600 mm Wall Panel Panel ścienny 600mm Corner Panel Panel narożny Door Post Belka boczna ościeżnicy drzwi Inter-Roof Panel Płyta warstwowa dachowa Narrow Inter-Roof Panel Wąska płyta warstwowa dachowa Left Hand Front/Right Hand Rear Roof Panel Lewy frontowy/prawy tylny panel dachowy Right Hand Front/Left Hand Rear Roof Panel Prawy frontowy/lewy tylny panel dachowy Gable Left Hand Front/Right Hand Rear Ściana szczytowa lewa przednia/prawa tylna Gable Right Hand Front/Left Hand Rear Ściana szczytowa prawa przednia/lewa tylna Centre Gables Ściany szczytowe środkowe Base Rail Szyna bazowa Base Rail Szyna bazowa Side Brace Zastrzał boczny Side Brace Zastrzał boczny Side Brace Splice Złącze zastrzału bocznego Front Brace Zastrzał frontowy EA Corner Gusset Kątownik Notched Corner Gusset Nacięty kątownik 406EA 4 86 Corner Gusset Stiffner Usztywniacz kątownika Anchor Bracket Uchwyt kotwy 407EA 2 69 Front Door Guide Prowadnica dolna drzwi frontowych EA Side Beam Belka boczna Side Beam Belka boczna Roof Beam Belka dachowa Roof Beam Belka dachowa Ridge Cover Pokrywa dwuspadowa Ridge Cover Pokrywa dwuspadowa Ridge Cover Pokrywa dwuspadowa Ridge Cover Pokrywa dwuspadowa Roof Angle Kątownik dachu Roof Angle Kątownik dachu Left Hand Roof Beam Gusset Płytka węzłowa lewa Right Hand Roof Beam Gusset Płytka węzłowa prawa Ridge Cover Cap Nakrywka pokrywy dwuspadowej Left Hand Gutter End Cap Zaślepka rynny lewa Right Hand Gutter End Cap Zaślepka rynny prawa Left Hand Door Drzwi lewe Right Hand Door Drzwi prawe Door Track Prowadnica górna drzwi Gable Brace Wspornik ściany szczytowej Door Slider Wózek Door Brace Wspornik drzwi Door Spacer Listwa dystansowa 607EA 2 25 Door Saddle Próg drzwiowy EA Door Handle Klamka drzwi Door Pelmet Górna listwa maskująca

3 o o l/ l, "li. lir ~11 11~ ~ ~//// /O / o. :III III III IIIIIII [ ~ o VALL PANEL PANNEAU MURAL VANDPLATTEN VANDPANEEL n ~05 C] 506 ~ ~24~ 00~ ~ RDDF PANEL PANNEAU TDIT DACHPLATTE DAKPLAAT ~ w.fiu l~ IIII IIL~II Hlln rrfihiiii."' - -~,, _,. "''" l "1JJ lji'" ono-o./1 ~ noo~ o o o o o r ;P"" ~ _,...-:" ~ PORTE ORDilE... UNICERDEUR.. c:::::::::; PORTAESQUERDĄ 302 """' PUERTA IZQUIERDO \...,. ~ RIGHT HAND DOOR LEFT HAND DOOR RECHTE TUR PORTE GNJCHE DRZWI PRAWE RECHTERDEUR UNICE TUR PUERTA DERECHO o o PORTA DIREITA o li l l l o 601

4

5 ASSEMBLY INSTRUCTIONS (ENGLISH) MODEL 87 Before starting, read through the assembly instructions carefully. Check thoroughly all the parts you have received against the parts list (page 1) and the diagram (page 3,4). Ensure that no parts are damaged. THINGS TO REMEMBER! 1. WEATHER WARNING! DO NOT ERECT YOUR BUILDING ON A WINDY DAY. ANY BUILDING LEFT PARTIALLY CONSTRUCTED MAY BE SERIOUSLY DAMAGED (FIG.1). 2.ALWAYS ASSEMBLE THE ROOF FIRST ESPECIALLY IF YOU DO NOT INTEND TO COMPLETE CONSTRUCTION ON THE SAME DAY. 3. ALL ASSEMBLY OPERATIONS MUST TAKE PLACE ON A COMPLETELY LEVEL SURFACE (FIG. 1) 4.UNLESS OTHERWISE STATED SCREWS AND FIBRE WASHERS (BAGS 1 AND 12) MUST BE USED IN ALL ASSEMBLY OPERATIONS. 5. IT IS RECOMMENDED THAT YOU WEAR THE GLOVES PROVIDED WHEN ASSEMBLING THIS PRODUCT. 6. THE SHED SHOULD BE SECURELY ANCHORED TO A FIRM LEVEL BASE E.G. CONCRETE, PAVING SLABS, WOOD ETC FOR CONCRETE BASE SEE BELOW. SITE PREPARATION CONCRETE. 1.Concrete should be laid a minimum of 75mm thick and at least 100mm greater than the overall size of the metal base frame at approx. 25mm above ground level. A sheet of heavy duty polythene placed under the base area will help prevent dampness rising from the ground into the shed. For concrete base measurements see fig. 2. INSTRUKCJA MONTAŻU (POLSKI) MODEL 87 Przed rozpoczęciem montażu, należy uważnie zapoznać się z instrukcją. Sprawdź wszystkie otrzymane części z listą części (str. 1) i ilustracją części (str. 3,4). Upewnij się, że żadna z części nie jest uszkodzona. WARTO ZAPAMIĘTAĆ! 1. OSTRZEŻENIE POGODOWE! NIE ROZPOCZYNAJ BUDOWY W WIETRZNY DZIEŃ. KONSTRUKCJA POZOSTAWIONA W TRAKCIE MONTA U MO E ZOSTA POWA NIE USZKODZONA (FIG. 1). 2. JAKO PIERWSZY ZAWSZE MONTUJ DACH (KROKI 2 & 3), ZWŁASZCZA JEŚLI NIE ZAMIERZASZ ZAKOŃCZYĆ MONTAŻU TEGO SAMEGO DNIA. 3. WSZYSTKIE CZYNNOŚCI ZWIĄZANE Z MONTAŻEM NALEŻY WYKONYWAĆ NA CAŁKOWICIE WYRÓWNANEJ POWIERZCHNI (FIG. 1). 4. O ILE NIE NAPISANO INACZEJ, ŚRUBY I PODKŁADKI Z WŁÓKNA (TOREBKI 1 I 12) NALEŻY UŻYĆ WE WSZYSTKICJ CZYNNOŚCIACH MONTAŻU. 5. PODCZAS MONTAŻU REKOMENDOWANE JEST UŻYCIE DOŁĄCZONYCH RĘKAWIC. 6. KONSTRUKCJA POWINNA BYĆ BEZPIECZNIE ZAKOTWICZONA DO TWARDEJ POZIOMEJ BAZY NP. BETON, PŁYTY CHODNIKOWE, DREWNO ITD. BAZA Z BETONU - ZOBACZ PONIŻEJ. PRZYGOTOWANIE TERENU - BETON: 1. Beton powinien być wylany na głębokość minimum 75 mm i przynajmniej o 100mm większy niż całkowity rozmiar ramy metalowej podstawy - ok. 25mm nad poziomiem gruntu. Warstwa wysokowytrzymałego polietylenu umiejscowiona pod bazową powierzchnią pomoże uniknąć przedostawania się wilgoci z podłoża do domku. Dla wymiarów bazy betonowej zobacz fig. 2. 5

6 NA KAŻDĄ ŚRUBĘ NAŁOŻYĆ USZCZELKĘ WYMIARY BAZY WYMIARY DOMKU

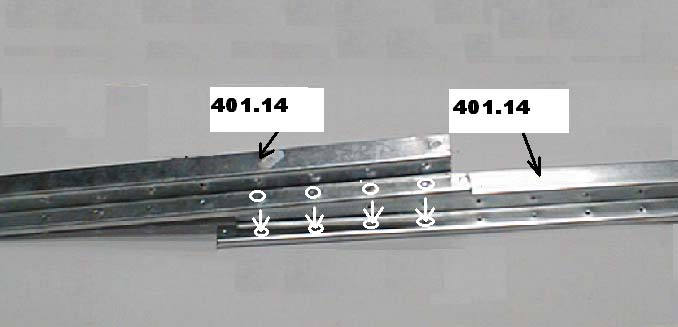

7 Nałóż na siebie 4 otworami tak jak przedstawiono KRAWĘDŹ ZEWNĘTRZNA KRAWĘDŹ ZEWNĘTRZNA NA ZEWNĄTRZ KRAWĘDŹ ZEWNĘTRZNA

8 WIDOK WEWNĄTRZ

9 FRONTOWE ŚCIANY SZCZYTOWE WIDOK WEWNĄTRZ OTWORY KOŁKI WIDOK WEWNĄTRZ

10 Zakładka

11

12 ZANIM PRZYMOCUJESZ PANELE UPEWNIJ SIĘ, ŻE RAMA DACHU JEST "KWADRATOWA"

13

14

15

16 Tył Boki UWAGA! WSPORNIK PRZEDNI 403.3EA POSIADA INNY PROFIL OD 402

17

18 MONTAŻ PANELU ŚCIENNEGO

19

20 Rysunek przedstawia wspornik drzwi montowany do wewnętrznej strony drzwi KRAWĘDŹ WEWNĘTRZNA

21
