1 Innowacyjne rozwiązania gorących kanałów Przegląd programowy Systemy gorącokanałowe i ich regulacja

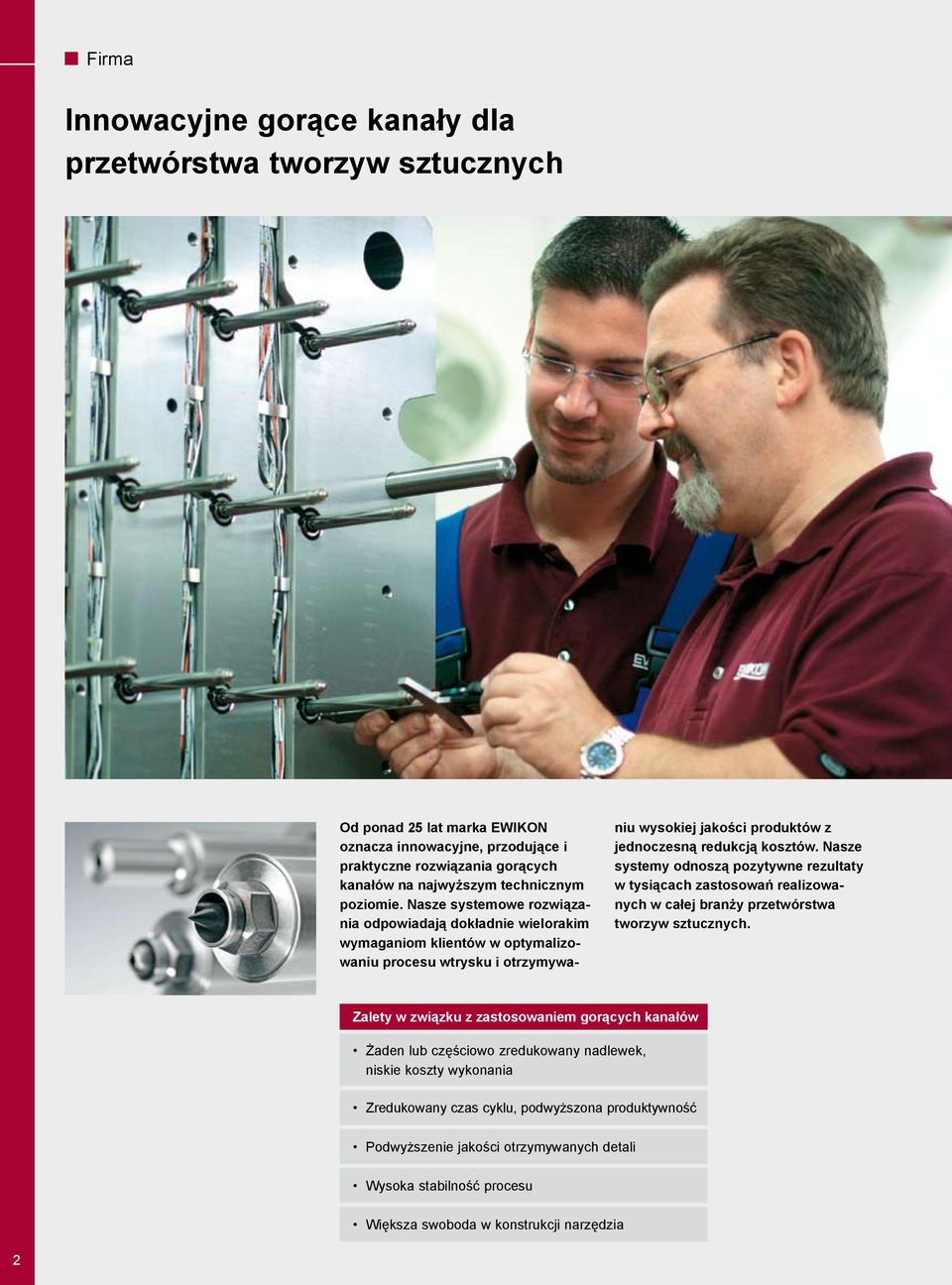

2 Firma Innowacyjne gorące kanały dla przetwórstwa tworzyw sztucznych Od ponad 25 lat marka EWIKON oznacza innowacyjne, przodujące i praktyczne rozwiązania gorących kanałów na najwyższym technicznym poziomie. Nasze systemowe rozwiązania odpowiadają dokładnie wielorakim wymaganiom klientów w optymalizowaniu procesu wtrysku i otrzymywa- niu wysokiej jakości produktów z jednoczesną redukcją kosztów. Nasze systemy odnoszą pozytywne rezultaty w tysiącach zastosowań realizowanych w całej branży przetwórstwa tworzyw sztucznych. Zalety w związku z zastosowaniem gorących kanałów Żaden lub częściowo zredukowany nadlewek, niskie koszty wykonania Zredukowany czas cyklu, podwyższona produktywność Podwyższenie jakości otrzymywanych detali Wysoka stabilność procesu Większa swoboda w konstrukcji narzędzia

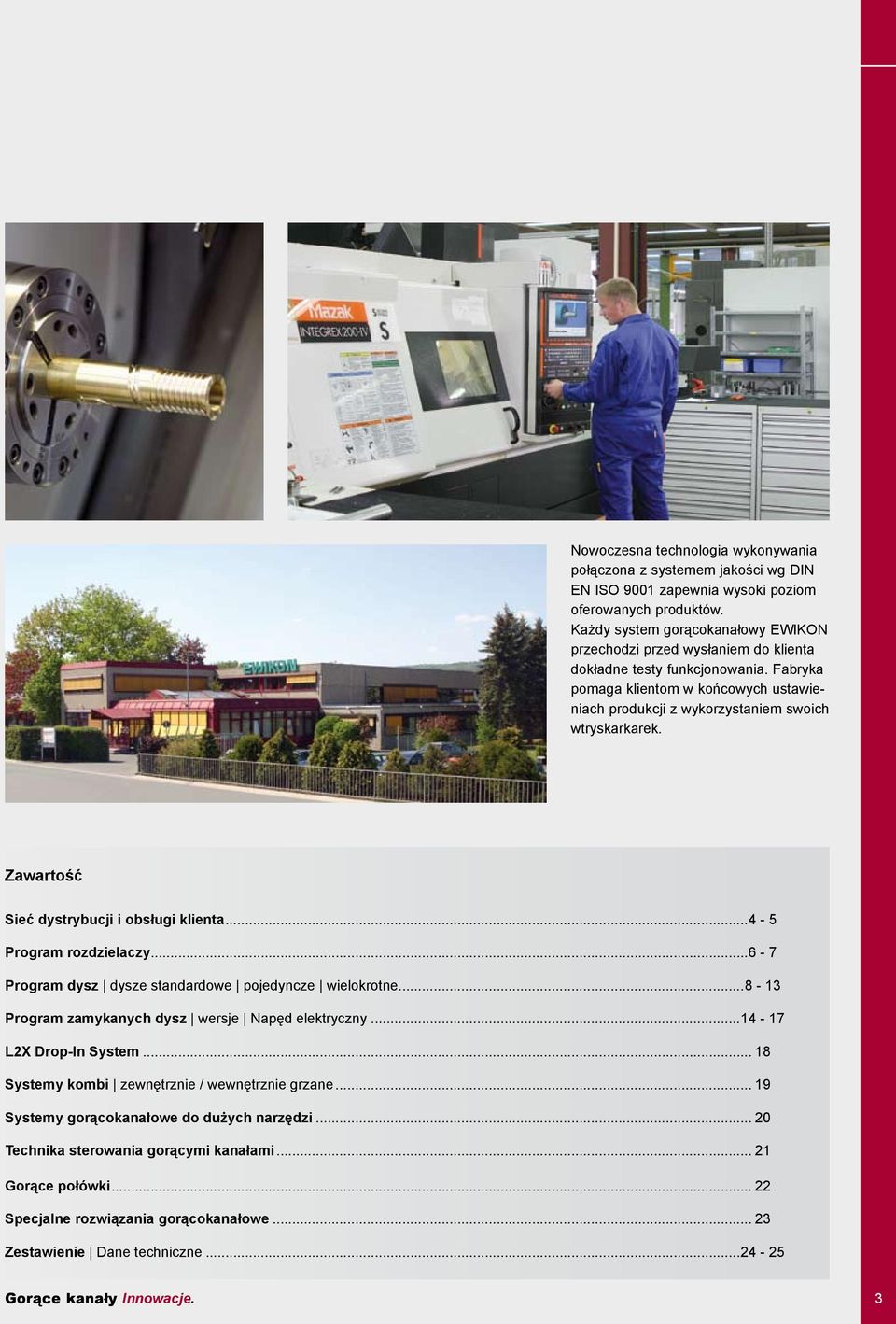

3 Nowoczesna technologia wykonywania połączona z systemem jakości wg DIN EN ISO 9001 zapewnia wysoki poziom oferowanych produktów. Każdy system gorącokanałowy EWIKON przechodzi przed wysłaniem do klienta dokładne testy funkcjonowania. Fabryka pomaga klientom w końcowych ustawieniach produkcji z wykorzystaniem swoich wtryskarkarek. Zawartość Sieć dystrybucji i obsługi klienta Program rozdzielaczy Program dysz dysze standardowe pojedyncze wielokrotne Program zamykanych dysz wersje Napęd elektryczny L2X Drop-In System Systemy kombi zewnętrznie / wewnętrznie grzane Systemy gorącokanałowe do dużych narzędzi Technika sterowania gorącymi kanałami Gorące połówki Specjalne rozwiązania gorącokanałowe Zestawienie Dane techniczne Gorące kanały Innowacje.

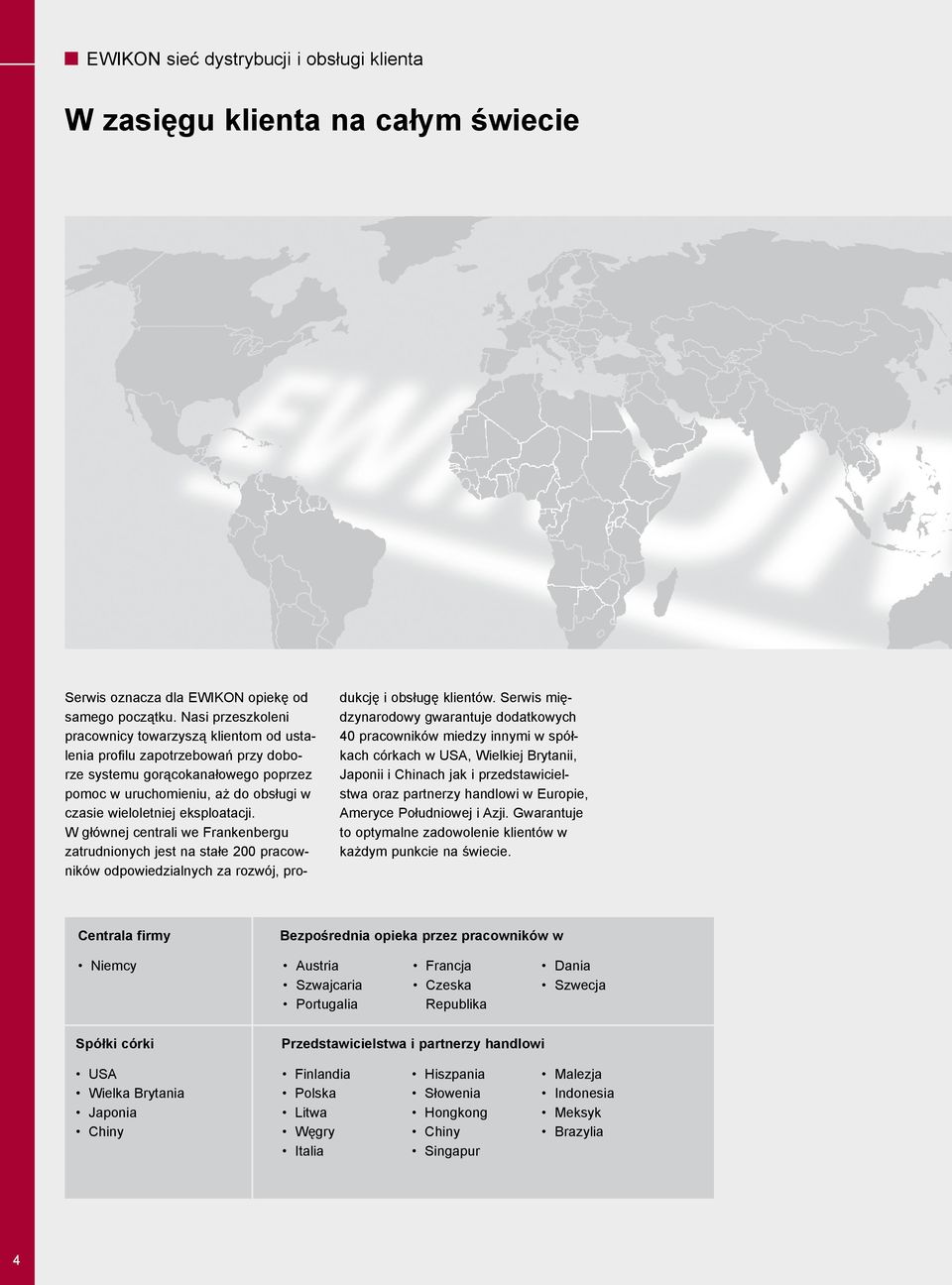

4 EWIKON sieć dystrybucji i obsługi klienta W zasięgu klienta na całym świecie Serwis oznacza dla EWIKON opiekę od samego początku. Nasi przeszkoleni pracownicy towarzyszą klientom od ustalenia profilu zapotrzebowań przy doborze systemu gorącokanałowego poprzez pomoc w uruchomieniu, aż do obsługi w czasie wieloletniej eksploatacji. W głównej centrali we Frankenbergu zatrudnionych jest na stałe 200 pracowników odpowiedzialnych za rozwój, produkcję i obsługę klientów. Serwis międzynarodowy gwarantuje dodatkowych 40 pracowników miedzy innymi w spółkach córkach w USA, Wielkiej Brytanii, Japonii i Chinach jak i przedstawicielstwa oraz partnerzy handlowi w Europie, Ameryce Południowej i Azji. Gwarantuje to optymalne zadowolenie klientów w każdym punkcie na świecie. Centrala firmy Bezpośrednia opieka przez pracowników w Niemcy Austria Szwajcaria Portugalia Francja Czeska Republika Dania Szwecja Spółki córki Przedstawicielstwa i partnerzy handlowi USA Wielka Brytania Japonia Chiny Finlandia Polska Litwa Węgry Italia Hiszpania Słowenia Hongkong Chiny Singapur Malezja Indonesia Meksyk Brazylia 4

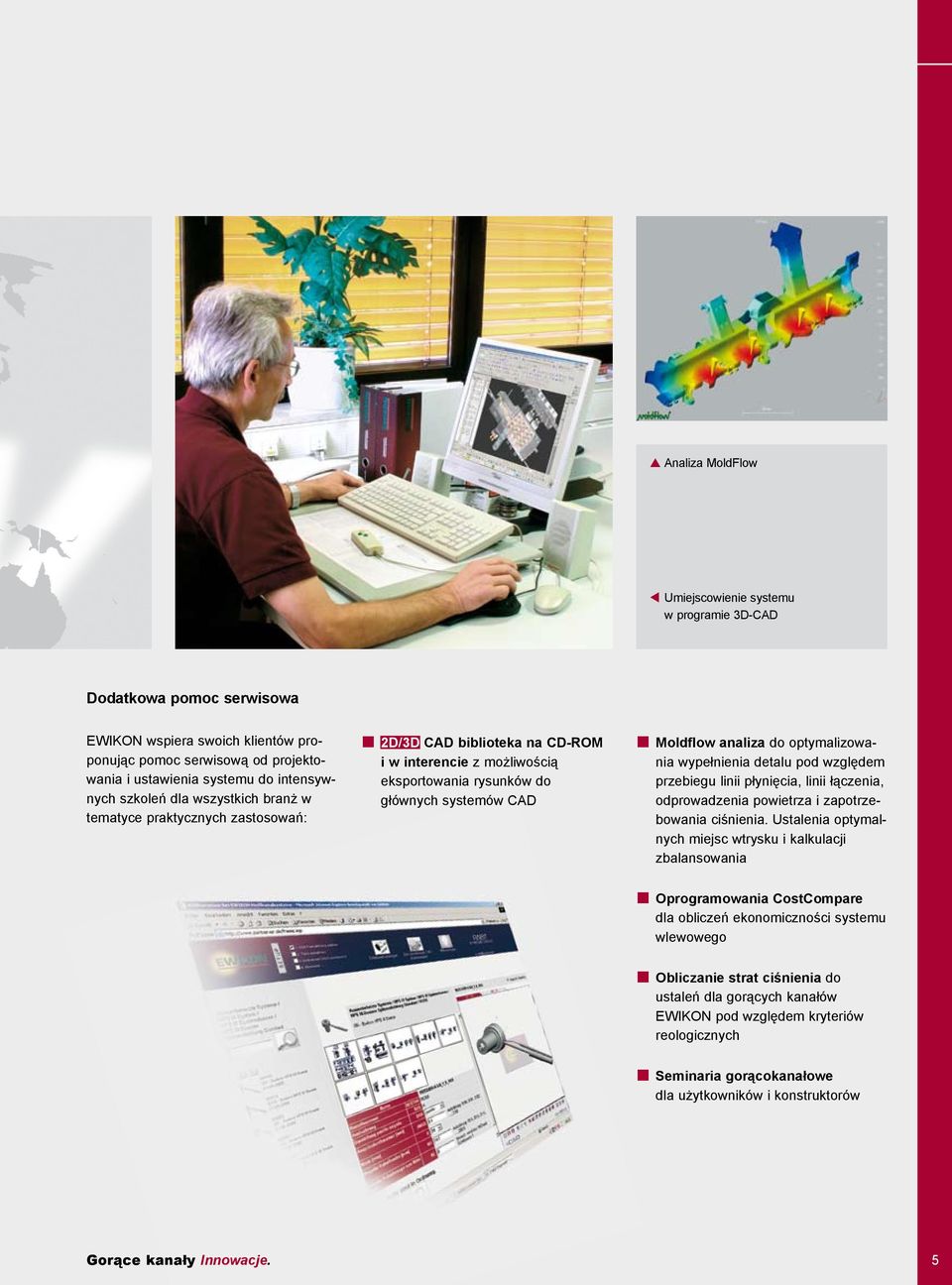

5 Analiza MoldFlow Umiejscowienie systemu w programie 3D-CAD Dodatkowa pomoc serwisowa EWIKON wspiera swoich klientów proponując pomoc serwisową od projektowania i ustawienia systemu do intensywnych szkoleń dla wszystkich branż w tematyce praktycznych zastosowań: 2D/3D CAD biblioteka na CD-ROM i w interencie z możliwością eksportowania rysunków do głównych systemów CAD Moldflow analiza do optymalizowania wypełnienia detalu pod względem przebiegu linii płynięcia, linii łączenia, odprowadzenia powietrza i zapotrzebowania ciśnienia. Ustalenia optymalnych miejsc wtrysku i kalkulacji zbalansowania Oprogramowania CostCompare dla obliczeń ekonomiczności systemu wlewowego Obliczanie strat ciśnienia do ustaleń dla gorących kanałów EWIKON pod względem kryteriów reologicznych Seminaria gorącokanałowe dla użytkowników i konstruktorów Gorące kanały Innowacje. 5

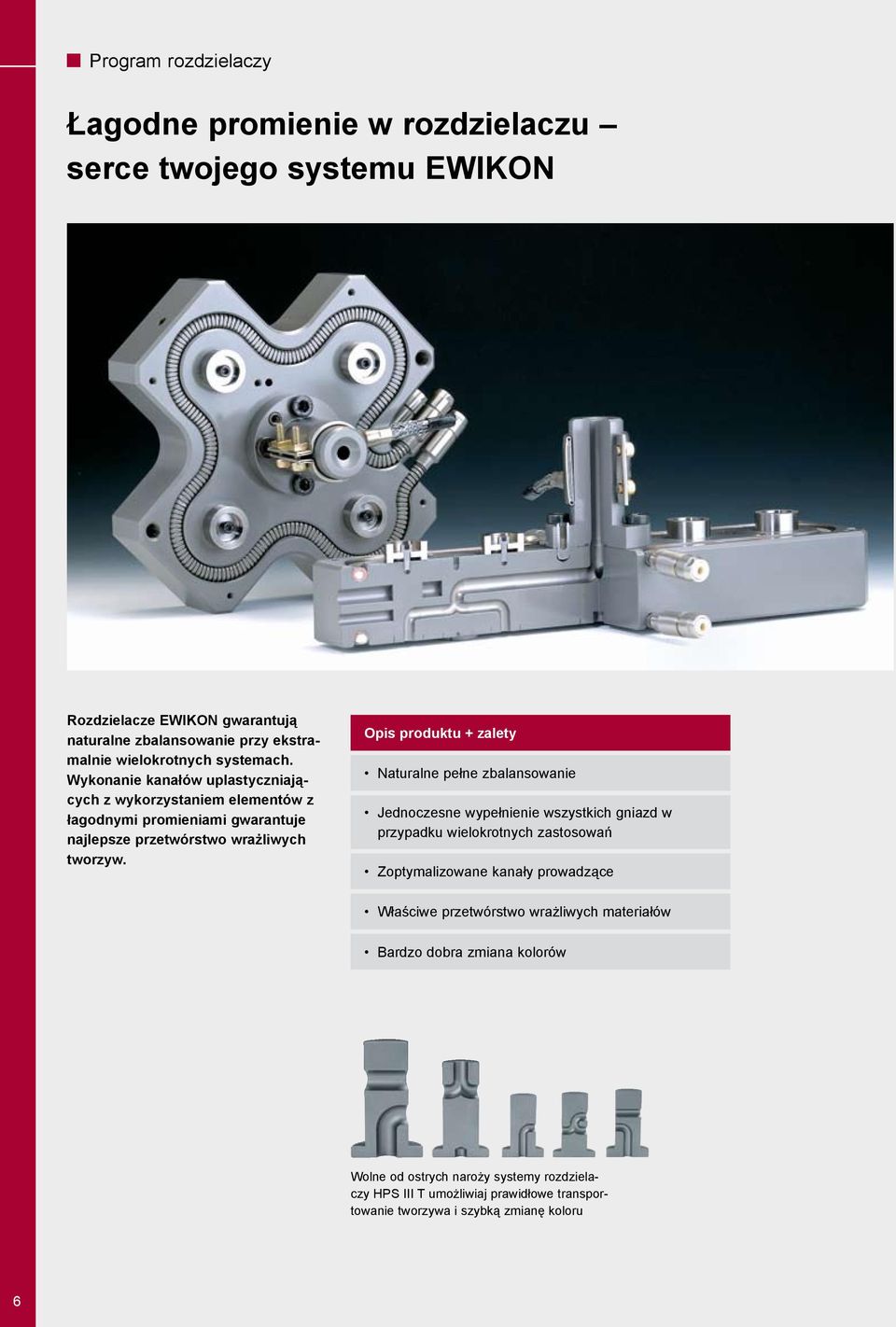

6 Program rozdzielaczy Łagodne promienie w rozdzielaczu serce twojego systemu EWIKON Rozdzielacze EWIKON gwarantują naturalne zbalansowanie przy ekstramalnie wielokrotnych systemach. Wykonanie kanałów uplastyczniających z wykorzystaniem elementów z łagodnymi promieniami gwarantuje najlepsze przetwórstwo wrażliwych tworzyw. Opis produktu + zalety Naturalne pełne zbalansowanie Jednoczesne wypełnienie wszystkich gniazd w przypadku wielokrotnych zastosowań Zoptymalizowane kanały prowadzące Właściwe przetwórstwo wrażliwych materiałów Bardzo dobra zmiana kolorów Wolne od ostrych naroży systemy rozdzielaczy HPS III T umożliwiaj prawidłowe transportowanie tworzywa i szybką zmianę koloru 6

7 HPS III T Dla wymagających zastosowań i maksymalnie oszczędnej pracy Naturalne zbalansowanie kanałów, równe drogi płynięcia dla każdego z gniazd Optymalne technicznie płynięcie bez naroży i ostrych krawędzi Właściwe transport przez kanały wrażliwych materiałów Szczególnie szybka zmiana kolorów HPS III TE W pełni zbalansowany standard Naturalne zbalansowanie kanałów, równe drogi płynięcia dla każdego z gniazd Przychylna cenowo kombinacja wiercenia z elementami TE System 2-komponentowy System zamykany z rozdzielaczem pomostowym Gorące kanały Innowacje. 7

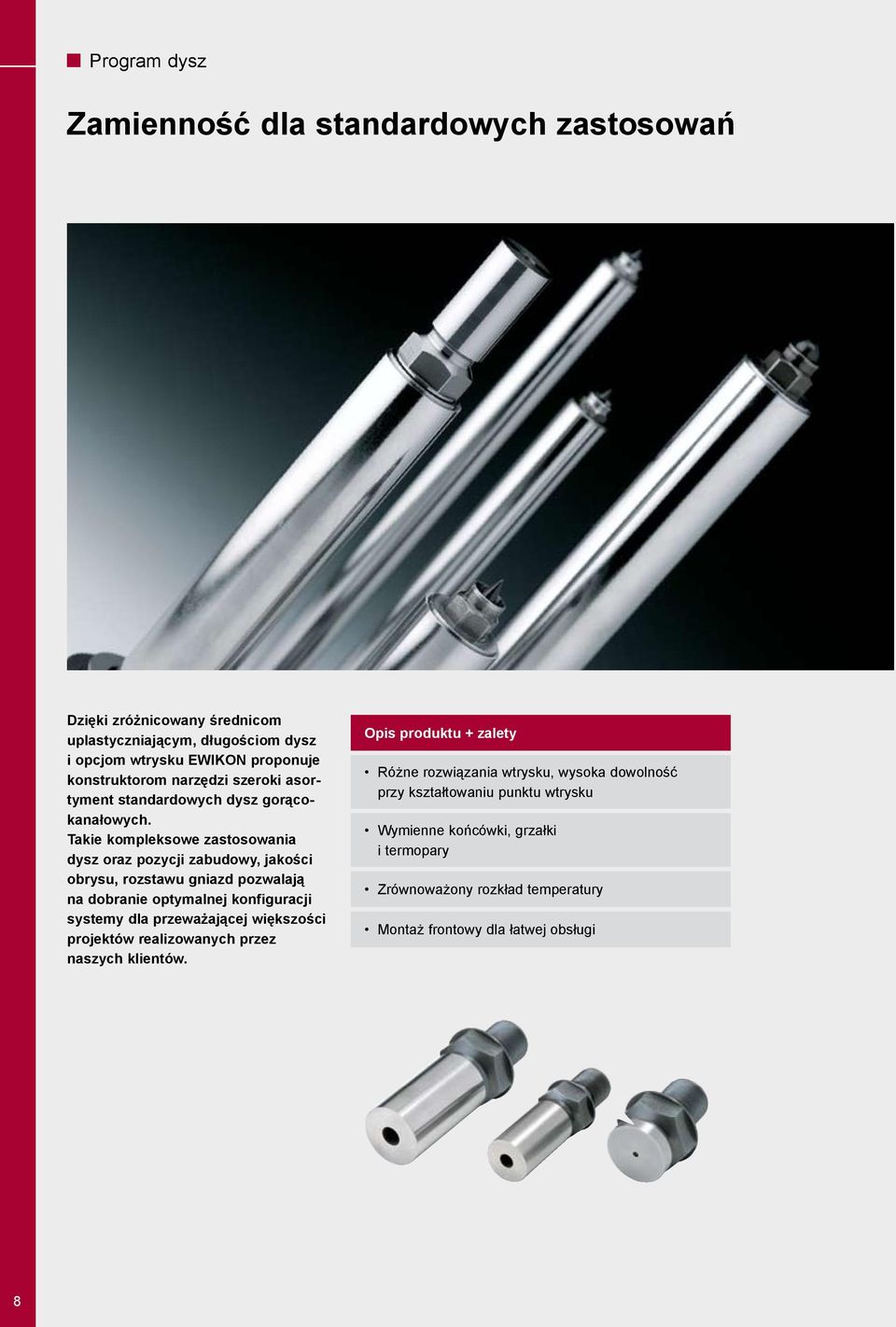

8 Program dysz Zamienność dla standardowych zastosowań Dzięki zróżnicowany średnicom uplastyczniającym, długościom dysz i opcjom wtrysku EWIKON proponuje konstruktorom narzędzi szeroki asortyment standardowych dysz gorącokanałowych. Takie kompleksowe zastosowania dysz oraz pozycji zabudowy, jakości obrysu, rozstawu gniazd pozwalają na dobranie optymalnej konfiguracji systemy dla przeważającej większości projektów realizowanych przez naszych klientów. Opis produktu + zalety Różne rozwiązania wtrysku, wysoka dowolność przy kształtowaniu punktu wtrysku Wymienne końcówki, grzałki i termopary Zrównoważony rozkład temperatury Montaż frontowy dla łatwej obsługi 8

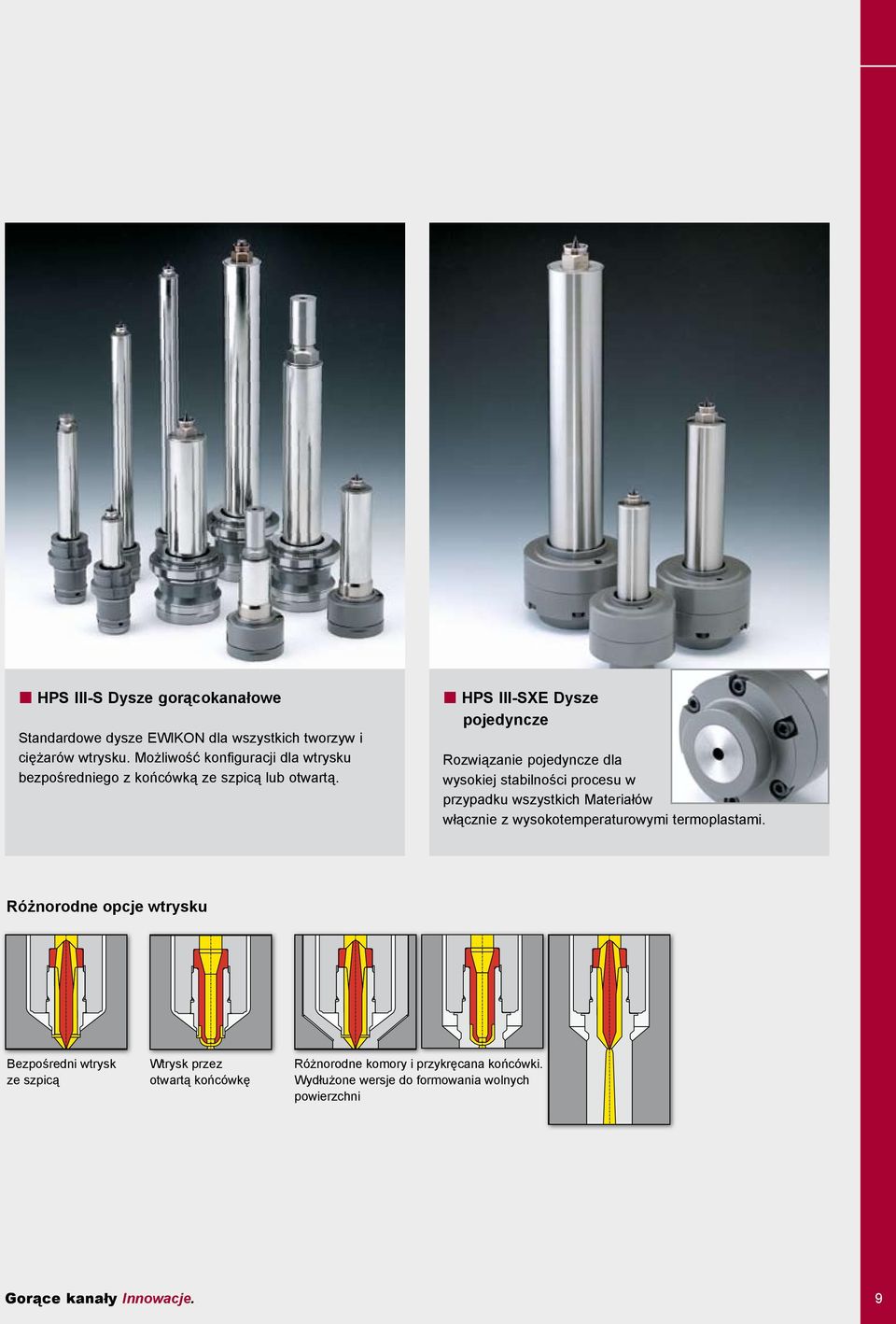

9 HPS III-S Dysze gorącokanałowe Standardowe dysze EWIKON dla wszystkich tworzyw i ciężarów wtrysku. Możliwość konfiguracji dla wtrysku bezpośredniego z końcówką ze szpicą lub otwartą. HPS III-SXE Dysze pojedyncze Rozwiązanie pojedyncze dla wysokiej stabilności procesu w przypadku wszystkich Materiałów włącznie z wysokotemperaturowymi termoplastami. Różnorodne opcje wtrysku Bezpośredni wtrysk ze szpicą Wtrysk przez otwartą końcówkę Różnorodne komory i przykręcana końcówki. Wydłużone wersje do formowania wolnych powierzchni Gorące kanały Innowacje. 9

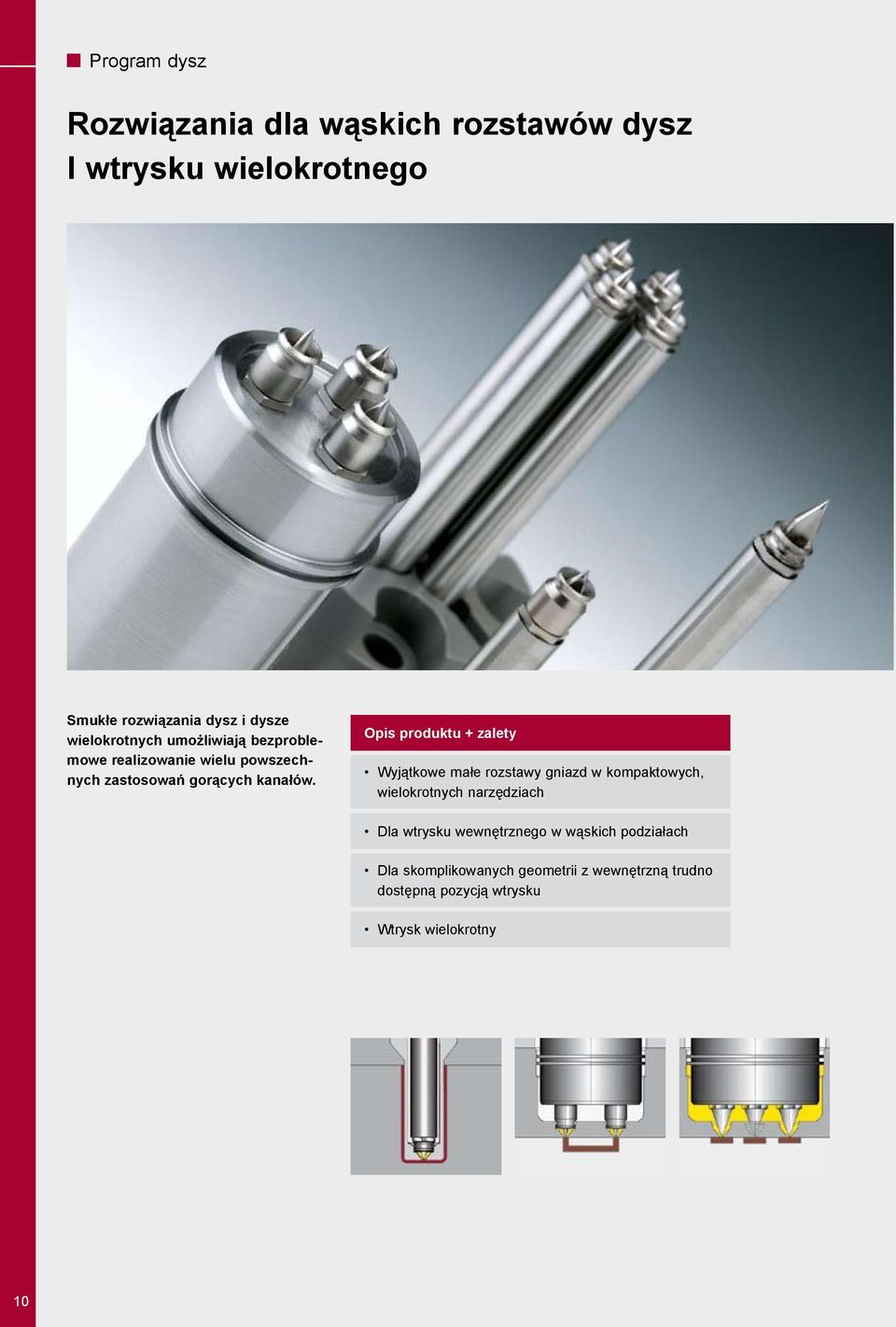

10 Program dysz Rozwiązania dla wąskich rozstawów dysz I wtrysku wielokrotnego Smukłe rozwiązania dysz i dysze wielokrotnych umożliwiają bezproblemowe realizowanie wielu powszechnych zastosowań gorących kanałów. Opis produktu + zalety Wyjątkowe małe rozstawy gniazd w kompaktowych, wielokrotnych narzędziach Dla wtrysku wewnętrznego w wąskich podziałach Dla skomplikowanych geometrii z wewnętrzną trudno dostępną pozycją wtrysku Wtrysk wielokrotny 10

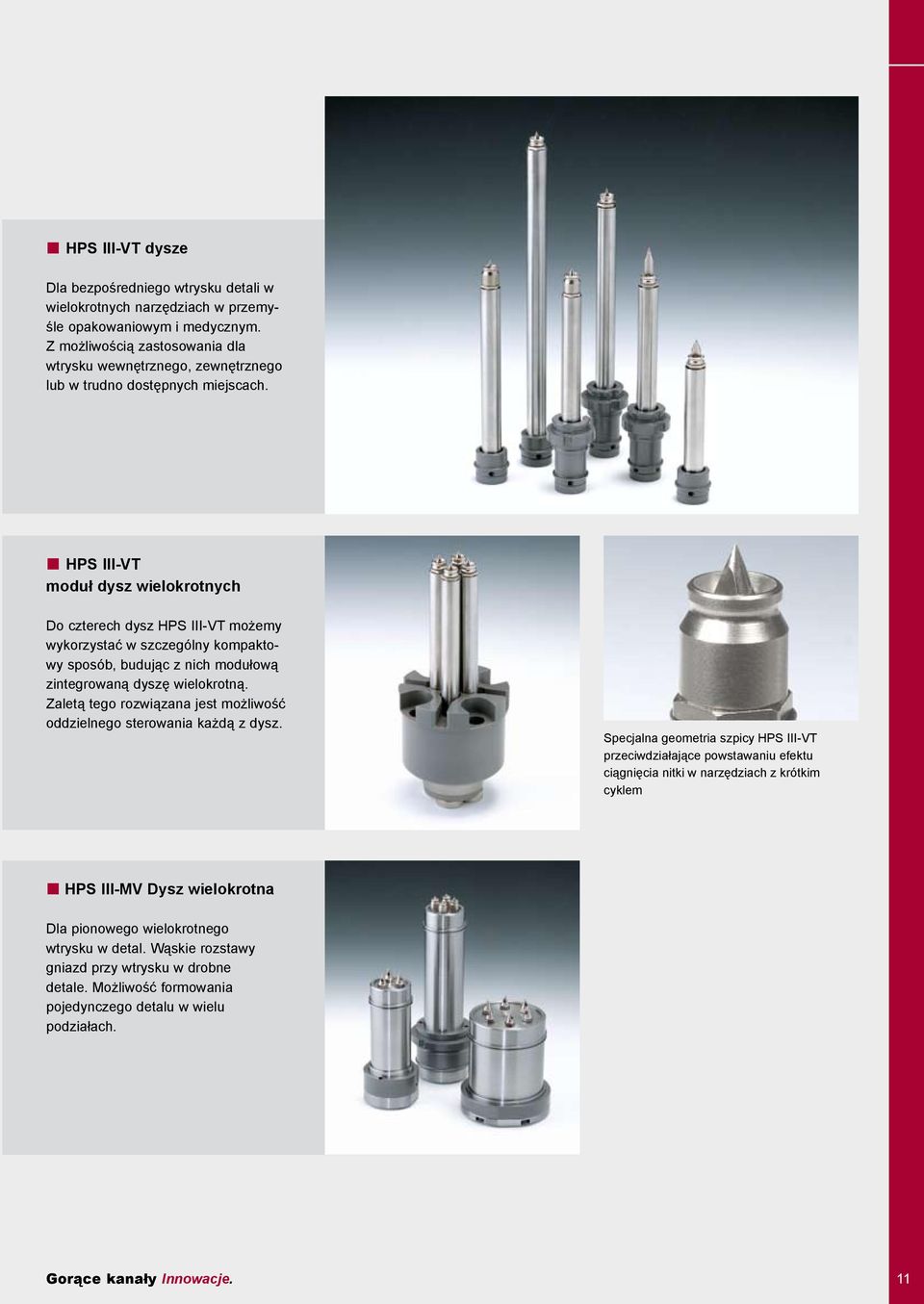

11 HPS III-VT dysze Dla bezpośredniego wtrysku detali w wielokrotnych narzędziach w przemyśle opakowaniowym i medycznym. Z możliwością zastosowania dla wtrysku wewnętrznego, zewnętrznego lub w trudno dostępnych miejscach. HPS III-VT moduł dysz wielokrotnych Do czterech dysz HPS III-VT możemy wykorzystać w szczególny kompaktowy sposób, budując z nich modułową zintegrowaną dyszę wielokrotną. Zaletą tego rozwiązana jest możliwość oddzielnego sterowania każdą z dysz. Specjalna geometria szpicy HPS III-VT przeciwdziałające powstawaniu efektu ciągnięcia nitki w narzędziach z krótkim cyklem HPS III-MV Dysz wielokrotna Dla pionowego wielokrotnego wtrysku w detal. Wąskie rozstawy gniazd przy wtrysku w drobne detale. Możliwość formowania pojedynczego detalu w wielu podziałach. Gorące kanały Innowacje. 11

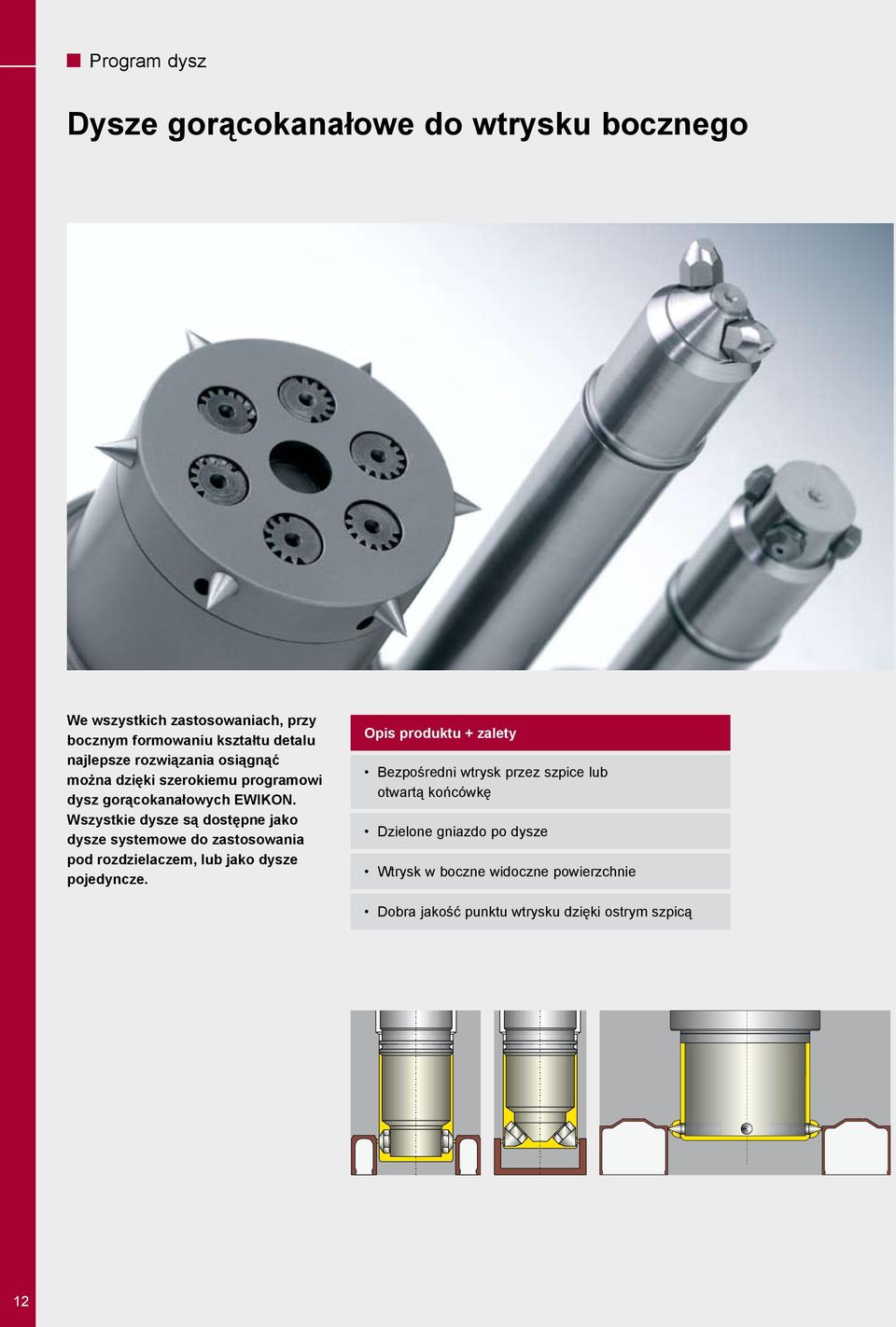

12 Program dysz Dysze gorącokanałowe do wtrysku bocznego We wszystkich zastosowaniach, przy bocznym formowaniu kształtu detalu najlepsze rozwiązania osiągnąć można dzięki szerokiemu programowi dysz gorącokanałowych EWIKON. Wszystkie dysze są dostępne jako dysze systemowe do zastosowania pod rozdzielaczem, lub jako dysze pojedyncze. Opis produktu + zalety Bezpośredni wtrysk przez szpice lub otwartą końcówkę Dzielone gniazdo po dysze Wtrysk w boczne widoczne powierzchnie Dobra jakość punktu wtrysku dzięki ostrym szpicą 12

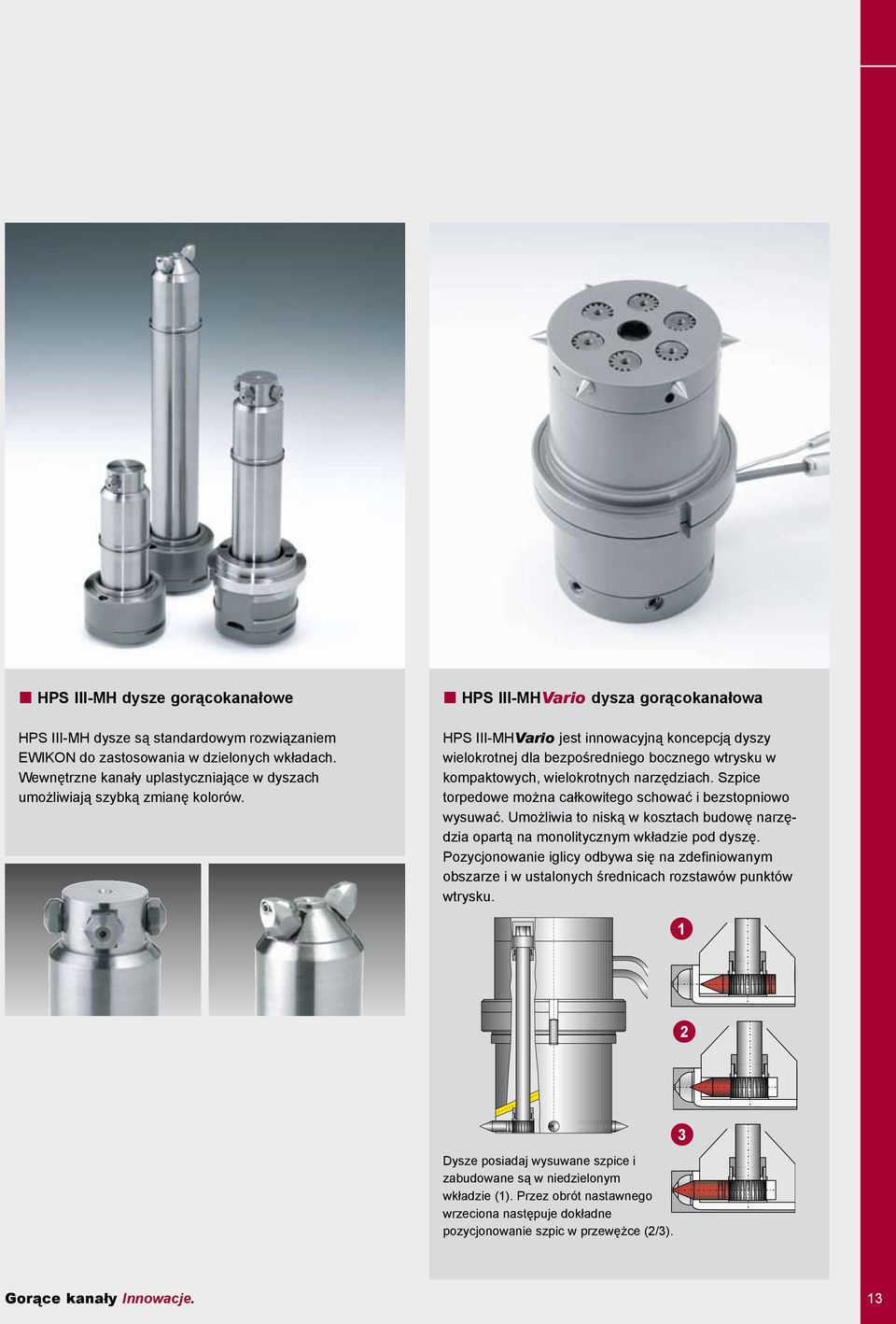

13 HPS III-MH dysze gorącokanałowe HPS III-MH dysze są standardowym rozwiązaniem EWIKON do zastosowania w dzielonych wkładach. Wewnętrzne kanały uplastyczniające w dyszach umożliwiają szybką zmianę kolorów. HPS III-MHVario dysza gorącokanałowa HPS III-MHVario jest innowacyjną koncepcją dyszy wielokrotnej dla bezpośredniego bocznego wtrysku w kompaktowych, wielokrotnych narzędziach. Szpice torpedowe można całkowitego schować i bezstopniowo wysuwać. Umożliwia to niską w kosztach budowę narzędzia opartą na monolitycznym wkładzie pod dyszę. Pozycjonowanie iglicy odbywa się na zdefiniowanym obszarze i w ustalonych średnicach rozstawów punktów wtrysku Dysze posiadaj wysuwane szpice i zabudowane są w niedzielonym wkładzie (1). Przez obrót nastawnego wrzeciona następuje dokładne pozycjonowanie szpic w przewężce (2/3). Gorące kanały Innowacje. 13

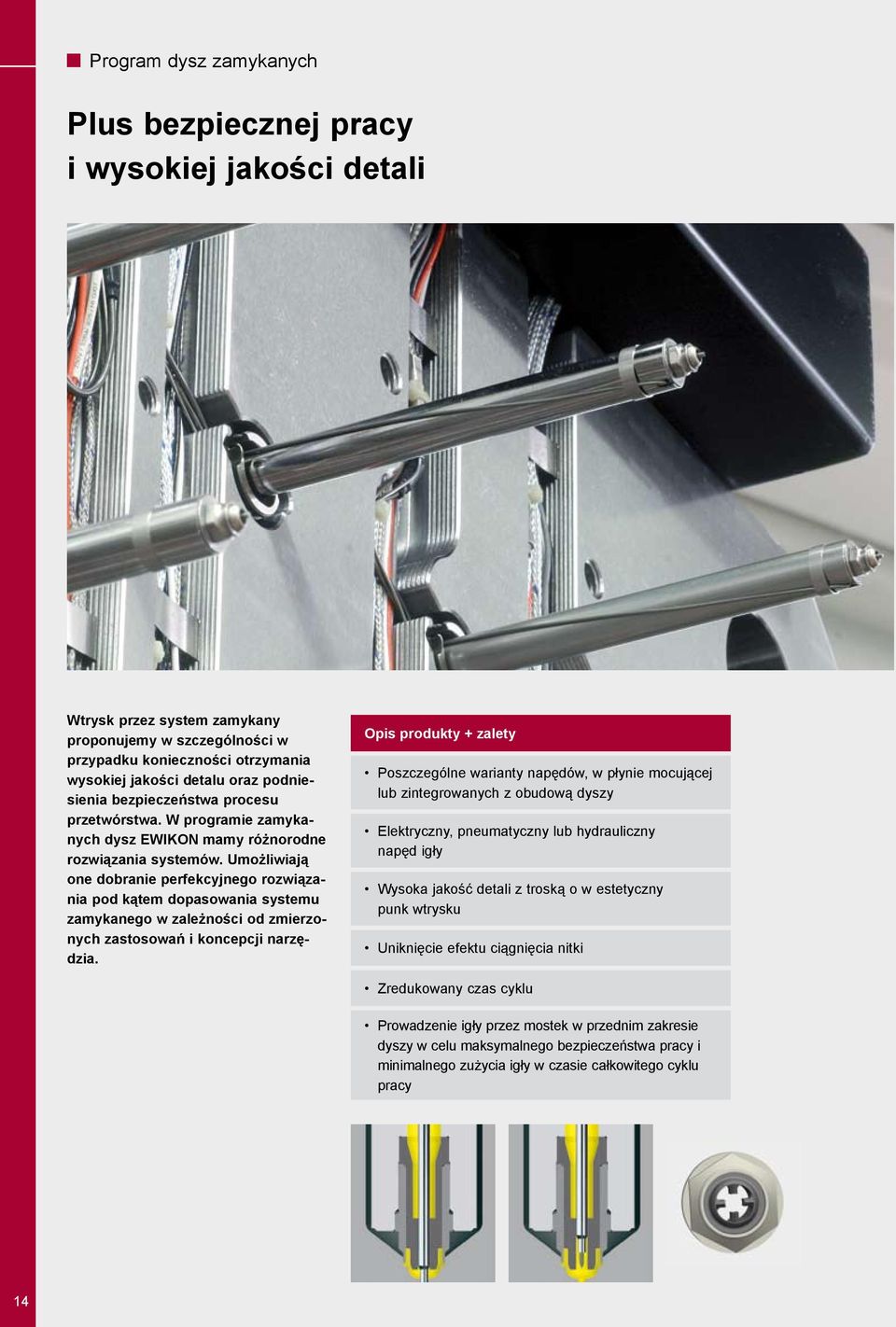

14 Program dysz zamykanych Plus bezpiecznej pracy i wysokiej jakości detali Wtrysk przez system zamykany proponujemy w szczególności w przypadku konieczności otrzymania wysokiej jakości detalu oraz podniesienia bezpieczeństwa procesu przetwórstwa. W programie zamykanych dysz EWIKON mamy różnorodne rozwiązania systemów. Umożliwiają one dobranie perfekcyjnego rozwiązania pod kątem dopasowania systemu zamykanego w zależności od zmierzonych zastosowań i koncepcji narzędzia. Opis produkty + zalety Poszczególne warianty napędów, w płynie mocującej lub zintegrowanych z obudową dyszy Elektryczny, pneumatyczny lub hydrauliczny napęd igły Wysoka jakość detali z troską o w estetyczny punk wtrysku Uniknięcie efektu ciągnięcia nitki Zredukowany czas cyklu Prowadzenie igły przez mostek w przednim zakresie dyszy w celu maksymalnego bezpieczeństwa pracy i minimalnego zużycia igły w czasie całkowitego cyklu pracy 14

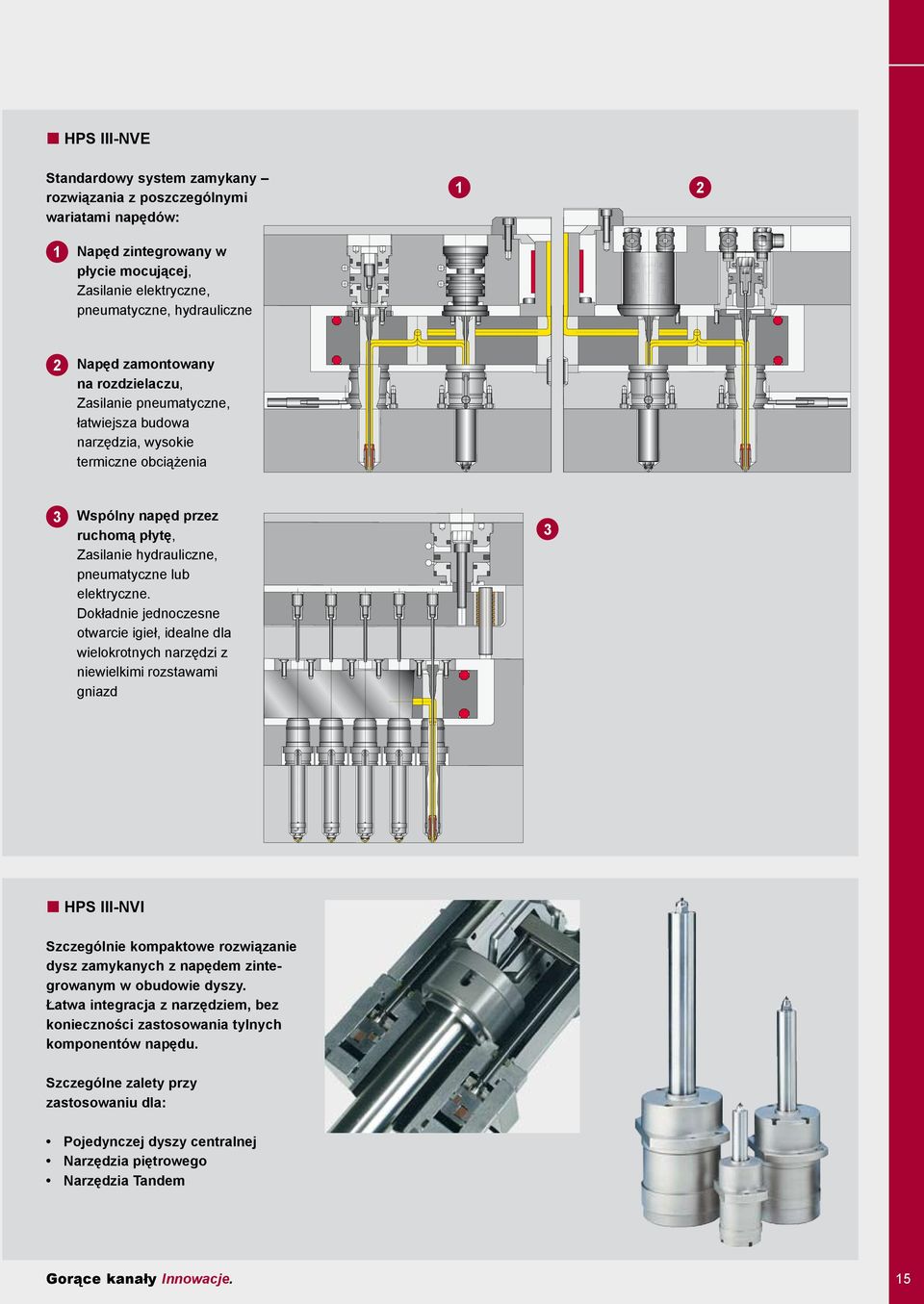

15 HPS III-NVE Standardowy system zamykany rozwiązania z poszczególnymi wariatami napędów: Napęd zintegrowany w płycie mocującej, Zasilanie elektryczne, pneumatyczne, hydrauliczne 2 Napęd zamontowany na rozdzielaczu, Zasilanie pneumatyczne, łatwiejsza budowa narzędzia, wysokie termiczne obciążenia 3 Wspólny napęd przez ruchomą płytę, Zasilanie hydrauliczne, pneumatyczne lub elektryczne. Dokładnie jednoczesne otwarcie igieł, idealne dla wielokrotnych narzędzi z niewielkimi rozstawami gniazd 3 HPS III-NVI Szczególnie kompaktowe rozwiązanie dysz zamykanych z napędem zintegrowanym w obudowie dyszy. Łatwa integracja z narzędziem, bez konieczności zastosowania tylnych komponentów napędu. Szczególne zalety przy zastosowaniu dla: Pojedynczej dyszy centralnej Narzędzia piętrowego Narzędzia Tandem Gorące kanały Innowacje. 15

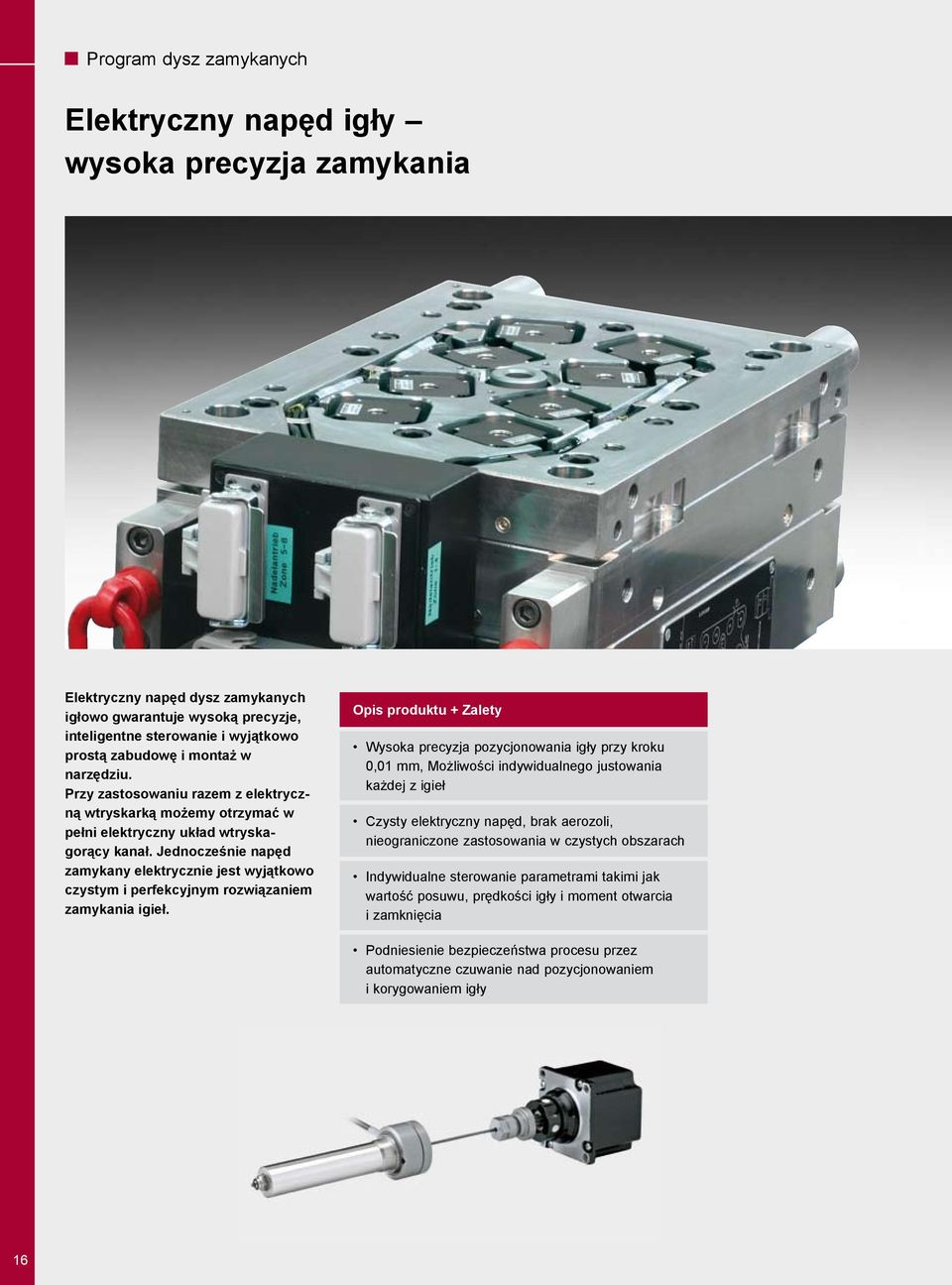

16 Program dysz zamykanych Elektryczny napęd igły wysoka precyzja zamykania Elektryczny napęd dysz zamykanych igłowo gwarantuje wysoką precyzje, inteligentne sterowanie i wyjątkowo prostą zabudowę i montaż w narzędziu. Przy zastosowaniu razem z elektryczną wtryskarką możemy otrzymać w pełni elektryczny układ wtryskagorący kanał. Jednocześnie napęd zamykany elektrycznie jest wyjątkowo czystym i perfekcyjnym rozwiązaniem zamykania igieł. Opis produktu + Zalety Wysoka precyzja pozycjonowania igły przy kroku 0,01 mm, Możliwości indywidualnego justowania każdej z igieł Czysty elektryczny napęd, brak aerozoli, nieograniczone zastosowania w czystych obszarach Indywidualne sterowanie parametrami takimi jak wartość posuwu, prędkości igły i moment otwarcia i zamknięcia Podniesienie bezpieczeństwa procesu przez automatyczne czuwanie nad pozycjonowaniem i korygowaniem igły 16

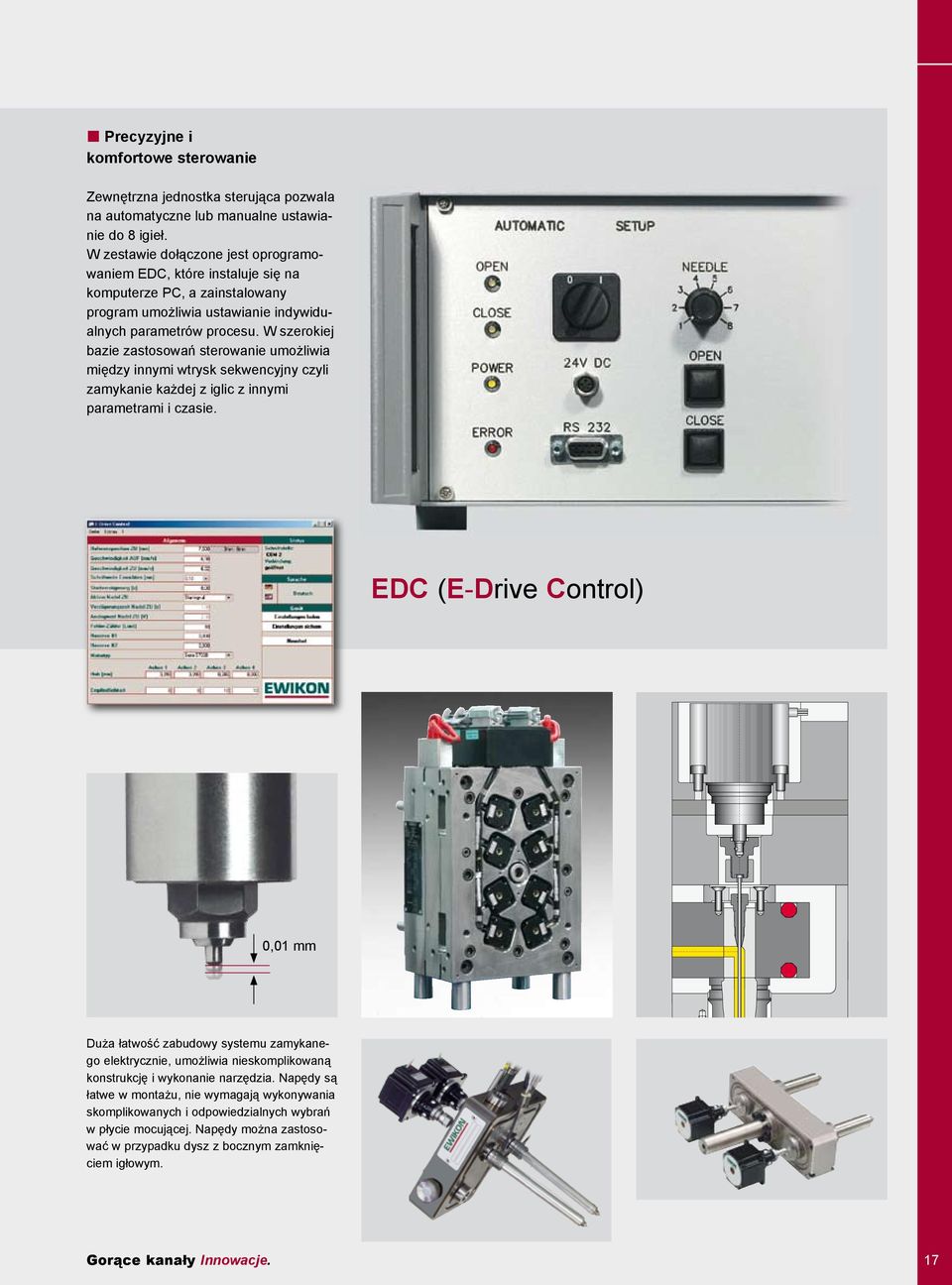

17 Precyzyjne i komfortowe sterowanie Zewnętrzna jednostka sterująca pozwala na automatyczne lub manualne ustawianie do 8 igieł. W zestawie dołączone jest oprogramowaniem EDC, które instaluje się na komputerze PC, a zainstalowany program umożliwia ustawianie indywidualnych parametrów procesu. W szerokiej bazie zastosowań sterowanie umożliwia między innymi wtrysk sekwencyjny czyli zamykanie każdej z iglic z innymi parametrami i czasie. EDC (E-Drive Control) 0,01 mm Duża łatwość zabudowy systemu zamykanego elektrycznie, umożliwia nieskomplikowaną konstrukcję i wykonanie narzędzia. Napędy są łatwe w montażu, nie wymagają wykonywania skomplikowanych i odpowiedzialnych wybrań w płycie mocującej. Napędy można zastosować w przypadku dysz z bocznym zamknięciem igłowym. Gorące kanały Innowacje. 17

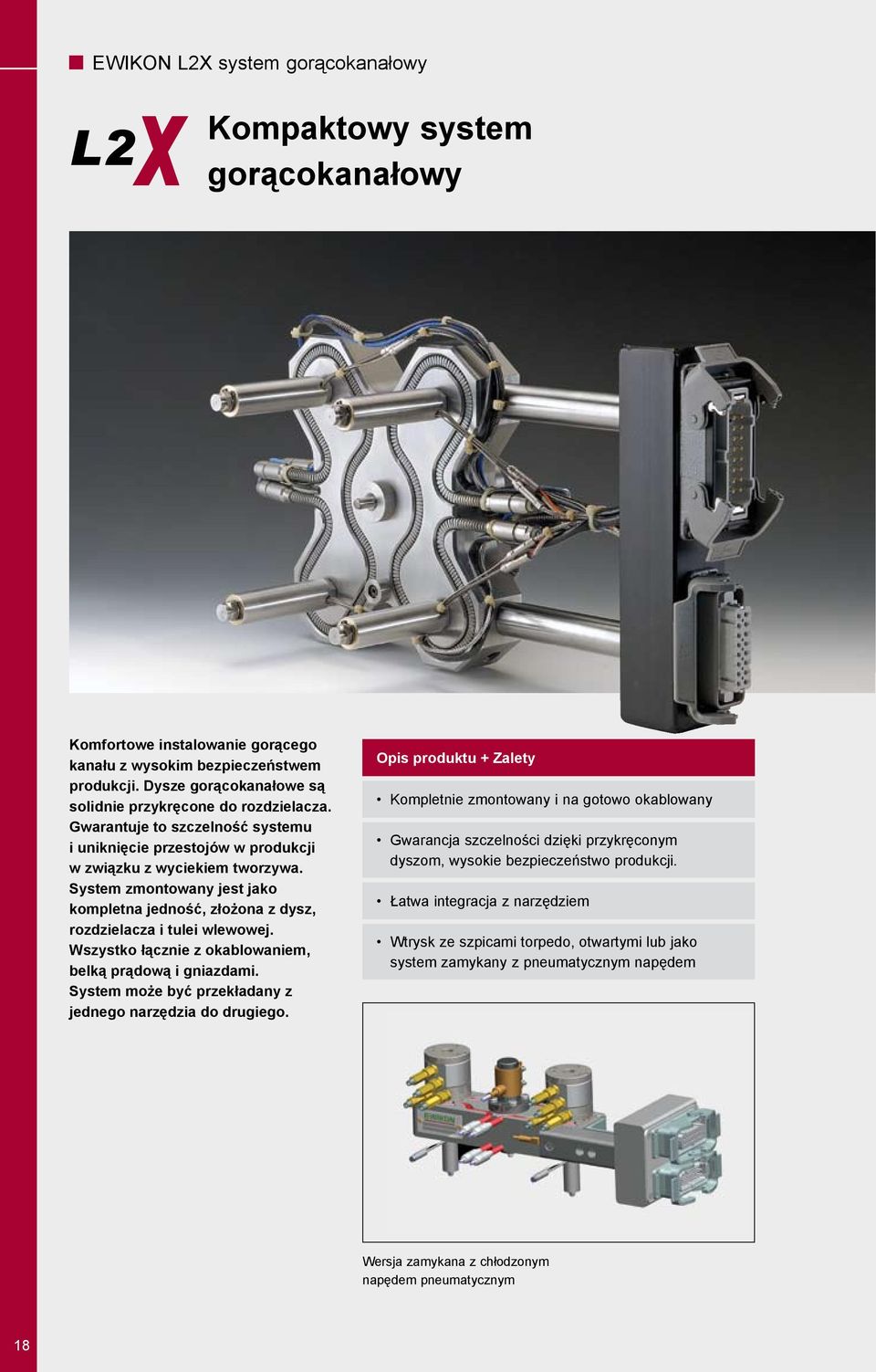

18 EWIKON L2X system gorącokanałowy L2 X Kompaktowy system gorącokanałowy Komfortowe instalowanie gorącego kanału z wysokim bezpieczeństwem produkcji. Dysze gorącokanałowe są solidnie przykręcone do rozdzielacza. Gwarantuje to szczelność systemu i uniknięcie przestojów w produkcji w związku z wyciekiem tworzywa. System zmontowany jest jako kompletna jedność, złożona z dysz, rozdzielacza i tulei wlewowej. Wszystko łącznie z okablowaniem, belką prądową i gniazdami. System może być przekładany z jednego narzędzia do drugiego. Opis produktu + Zalety Kompletnie zmontowany i na gotowo okablowany Gwarancja szczelności dzięki przykręconym dyszom, wysokie bezpieczeństwo produkcji. Łatwa integracja z narzędziem Wtrysk ze szpicami torpedo, otwartymi lub jako system zamykany z pneumatycznym napędem Wersja zamykana z chłodzonym napędem pneumatycznym 18

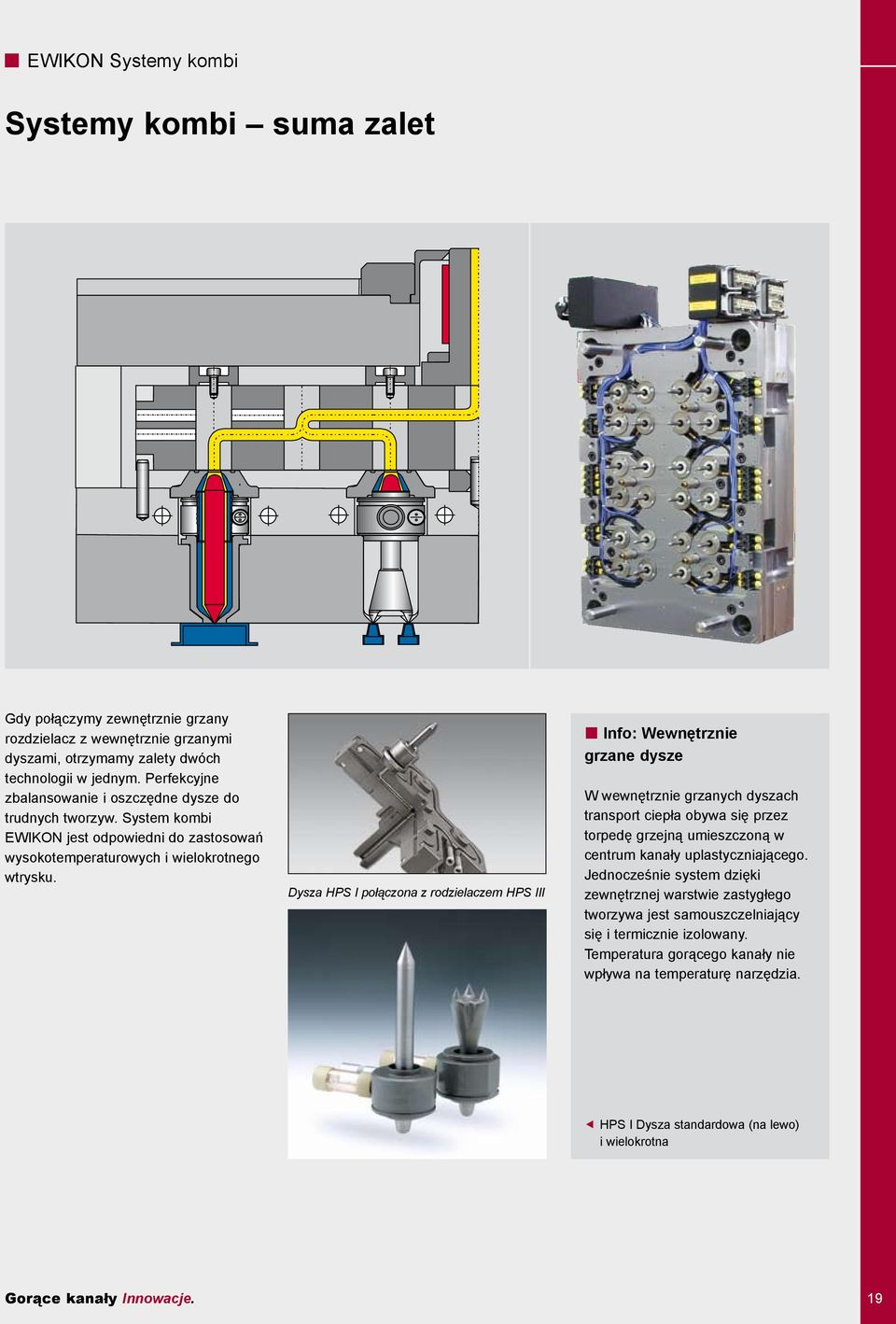

19 EWIKON Systemy kombi Systemy kombi suma zalet Gdy połączymy zewnętrznie grzany rozdzielacz z wewnętrznie grzanymi dyszami, otrzymamy zalety dwóch technologii w jednym. Perfekcyjne zbalansowanie i oszczędne dysze do trudnych tworzyw. System kombi EWIKON jest odpowiedni do zastosowań wysokotemperaturowych i wielokrotnego wtrysku. Dysza HPS I połączona z rodzielaczem HPS III Info: Wewnętrznie grzane dysze W wewnętrznie grzanych dyszach transport ciepła obywa się przez torpedę grzejną umieszczoną w centrum kanały uplastyczniającego. Jednocześnie system dzięki zewnętrznej warstwie zastygłego tworzywa jest samouszczelniający się i termicznie izolowany. Temperatura gorącego kanały nie wpływa na temperaturę narzędzia. HPS I Dysza standardowa (na lewo) i wielokrotna Gorące kanały Innowacje. 19

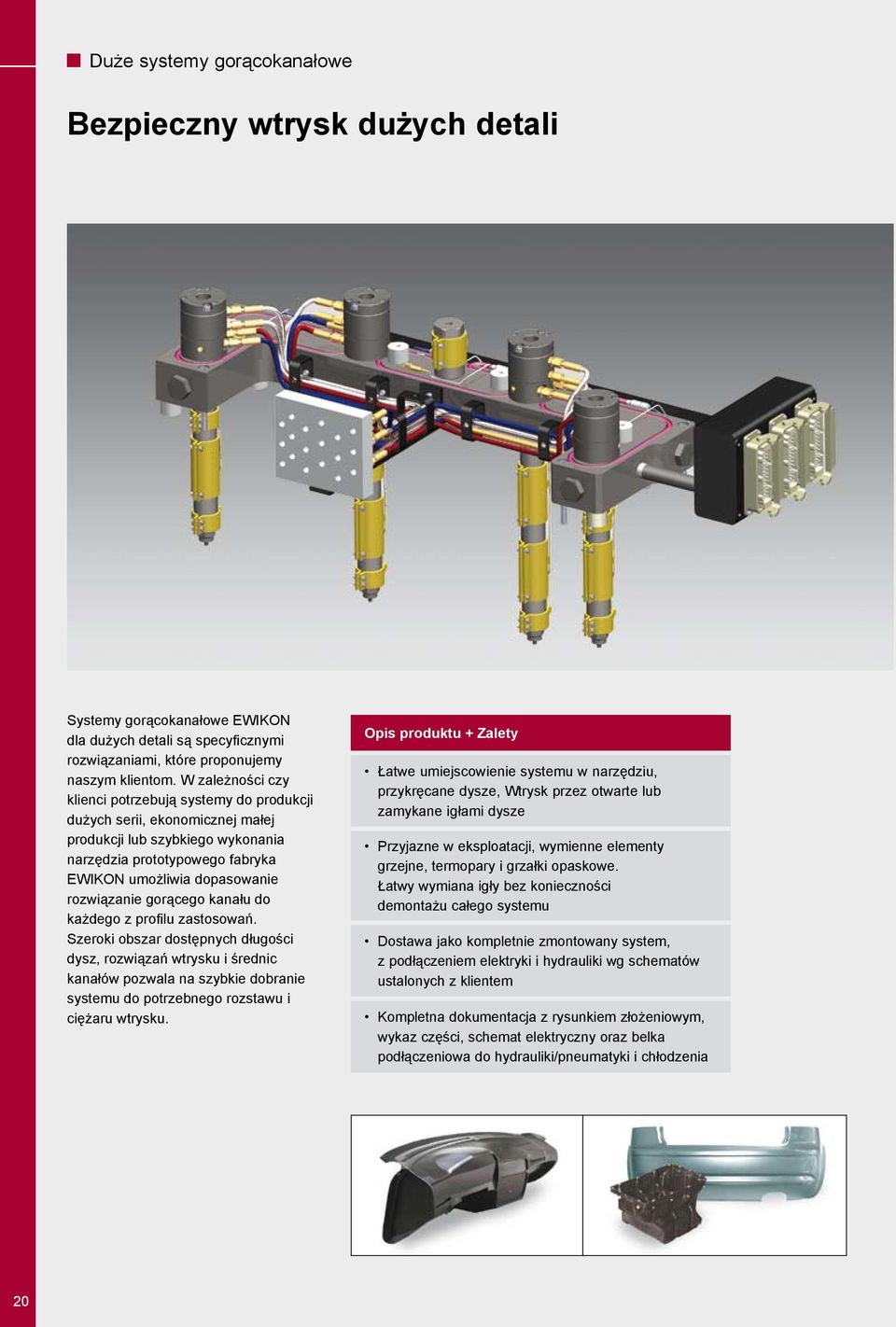

20 Duże systemy gorącokanałowe Bezpieczny wtrysk dużych detali Systemy gorącokanałowe EWIKON dla dużych detali są specyficznymi rozwiązaniami, które proponujemy naszym klientom. W zależności czy klienci potrzebują systemy do produkcji dużych serii, ekonomicznej małej produkcji lub szybkiego wykonania narzędzia prototypowego fabryka EWIKON umożliwia dopasowanie rozwiązanie gorącego kanału do każdego z profilu zastosowań. Szeroki obszar dostępnych długości dysz, rozwiązań wtrysku i średnic kanałów pozwala na szybkie dobranie systemu do potrzebnego rozstawu i ciężaru wtrysku. Opis produktu + Zalety Łatwe umiejscowienie systemu w narzędziu, przykręcane dysze, Wtrysk przez otwarte lub zamykane igłami dysze Przyjazne w eksploatacji, wymienne elementy grzejne, termopary i grzałki opaskowe. Łatwy wymiana igły bez konieczności demontażu całego systemu Dostawa jako kompletnie zmontowany system, z podłączeniem elektryki i hydrauliki wg schematów ustalonych z klientem Kompletna dokumentacja z rysunkiem złożeniowym, wykaz części, schemat elektryczny oraz belka podłączeniowa do hydrauliki/pneumatyki i chłodzenia 20

21 EWIKON Program regulatorów Precyzyjna technika regulująca dla wszystkich systemów HPS-C-TS Heißkanalregelgerät mit Touch Screen Bedienung HPS-C-Multi 6 36-Kanal Regelgerät Dla niezawodnego sterowania Państwa systemów gorącokanałowych proponujemy kompletną paletę nowoczesnych regulatorów od ekonomicznych, modułowych sterowanych przyciskami do High-Tech systemów regulujących z dotykowymi monitorami dla najwyższych potrzeb, np. sterowania wielokrotnych systemów. HPS-C-S High-Tech Systemy regulujące HPS-C-S regulatory gwarantują wysoką niezawodność, precyzję sterowania i obszerny moduł wykrywania błędów oraz informowania o ich prawdopodobnych przyczynach. Dostępne są różne wykonania w wielkościach do 64-kanałów. Dzięki zastosowaniu HPS-C-TS monitora dotykowego PC możliwe jest równoczesne komfortowe obsługiwanie do 160 stref grzejnych. HPS-C Multi 6 Regulatory gorącokanałowe Regulator Multi 6 zbudowany jest w ekonomiczny zintegrowany sposób, łatwy w obsłudzie występuje w wersjach 6-, 12-, 24- i 36-kanałowych 230V. Opcje: Zintegrowana czuwanie nad wykrywaniem wycieków Oprogramowanie ostrzegające ILD (Integrated Leakage Detection) kontroluje parametry zadanych wartości regulatora gorących kanałów i temperatury pracy i porównuje je z uśrednionymi wartościami referencyjnymi W przypadku wystąpienie wycieku system potrzebuje większą moc na poszczególne strefy grzejne. Powoduje to załączenie sygnału alarmowego Oprogramowanie czuwające we wszystkich HPS-C-S regulatorach jak i w regulatorach z monitorem dotykowym HPS-C-TS pozwala na zintegrowanie tych regulatorów. Gorące kanały Innowacje. 21

22 Gorąca połówka z EWIKON Kompletne rozwiązanie dla skrócenia czasu uruchomienia projektu 48-krotny system zamykany z płytą realizująca posuw Wszystkie systemy gorącokanałowe EWIKON mogą zostać dostarczone jako kompletne gorące połówki narzędzia które można natychmiast zastosować bez dodatkowej pracy. Często wielu z naszych klientów wykorzystuje możliwość zlecenia wykonania gorącej połówki przez co redukują czas uruchomienia całego projektu. Szczególnie przy konstrukcyjnie wymagających narzędziach z systemami zamykanymi zaletą jest zlecenie gorącej połówki. Wykonanie kanałów chłodzących i podłączeń dla hydrauliki lub pneumatyki musi być tak zrobione aby otrzymać zadowalającą pracę napędów. Opis produktu + Zalety Połówka narzędzia ze zintegrowanym systemem gorącokanałowym Kompletne elektryczne okablowanie Wysyłka po dokładnym sprawdzeniu termicznym i elektrycznym 4+4-krotny system zamykany z dyszami ze zintegrowanym napędem w narzędziu tandem Minimalna konieczność dopasowywania, skrócenie uruchomienia projektu 3 lata gwarancji przy obsłudze regulatorami EWIKON i komponentami podłączeniowymi EWIKON Proszę rozłożyć przegląd systemów 22

23 EWIKON Specjalne zastosowania Wielokomponentowe systemy zamykane i formy piętrowe Technika rozdzielaczy EWIKON umożliwia szczególnie kompleksowe prowadzenie kanałów w narzędziach z systemami wielokomponentowymi. Pozwala to na umiejscowienie bardzo blisko siebie punktów wtrysku i rozwiązanie bezproblemowo wielu skomplikowanych zastosowań. Narzędzia piętrowe i tandem realizowane są z oddzielną bezpieczną od wycieków tuleją wlewową z zamykaną dyszą lub prostszą techniką chrap. 4-Komponentowy system gorącokanałowy Systemy gorącokanałowe do Mikro-wtryskarek Technika współosiowego zamykania igieł EWIKON systemy gorącokanałowe do Mikro-wtryskarek umożliwiają bezodpadową produkcję małych i najmniejszych detali. Dzięki prostej budowie z tylko po jednej strefie grzejnej na dysze, rozdzielacz i tuleje wlewową system ma niewielkie zapotrzebowanie na zasilanie regulatorami. Dla ekonomicznych zastosowań mamy również wersje z pojedynczym sterowaniem dla wszystkich stref grzejnych. Systemy Micro dostarczane są w formie kompletnie zmontowanej gorącej połówki. Systemy współosiowego zamykania igieł EWIKON umożliwiają centralny wtrysk dwóch komponentów przez jeden punkt wtrysku. Centalna igła i specjalna tuleja z pustą igłą są tak sterowane, że umożliwiają wtryska najpierw jednego komponentu, a wtrysk drugiego powoduje przerwanie wtrysku pierwszego komponentu. Dzięku odpowiedniemu sterowaniu igła pozwala na produkcje detali o strukturze sandwicz, które posiadają ściankę o przekroju na wewnątrz wymagające tworzywa a wewnątrz tani wypełniacz. Gorące kanały Innowacje. 23

24 Przegląd systemów Przegląd programu dysz EWIKON = Zewnętrznie grzane = Wewnętrznie grzane HPS III-S / HPS III-SXE HPS III-VT HPS III-MV HPS III-MH HPS III-MHVario HPS I Wtrysk bezpośredni ze szpicą -- Wtrysk otwary Wtrysk wielokrotny / Kąt / max. krotność Zastosowanie z tuleją Maksymalny wtrysk [g] Dostępność jako pojedyncze / 0 / 4 (Moduł połączonych dysz) / 0 / 4 (Moduł połączonych dysz) / 0 / 6 / 90 / 4 / 90 / 6 / 0, 45, 90 / (8500 (1) ) (na szpice) 30 (całkowity) 100 (całkowity) (SXE) Montaż frontowy Długość [mm] Średnica kanału dyszy [mm] Wąskie rostawy Szybka zmiana kolorów Max. Temperatura przetwórswta [ C] (-600 (1) ) 4,5-12 (16-22 (1) ) ,5 3,5 6 Profil pierścienia PE PP PS ABS SAN PMMA PA POM PET PC PPS LCP PEEK PC-HT PSU PES PI Wypełniacze (GF) opowiedni Proszę pytać w EWIKON -- nie odpowiedni (1) dla dużych systemów 24 24

25 Przegląd programu rozdzielaczy EWIKON HPS III TE HPS III T Całkowicie zbalansowany Średnica kanałów [mm] Możliwość kombinacji z HPS III dyszami standardowymi Możliwość kombinacji z HPS I dyszami standardowymi 4-14 (16-30 (1) ) 4-14 (16-30 (1) ) z adapterem (system kombi) z adapterem (system kombi) opowiedni Proszę pytać w EWIKON -- nie odpowiedni (1) dla dużych systemów Przegląd programu dysz zamykanych EWIKON HPS III-NVI HPS III-NVE Napęd igły Rodzaj napędu Wtrysk wielokrotny / Kątowy / max. krotność Zastosowanie jako pojedyncze dysze Dostępne typy dysz / Średnice kanałów [mm] zintegrowany z obudową dysz pneumatyczny / hydrauliczny w płycie mocującej elektryczny / pneumatyczny / hydrauliczny / mechaniczny (płyta posuwna) / 0 / HPS III-S / 4,5-12 (16-22 (1) ) HPS III-S / 4,5-12 (16-22 (1) ) HPS III-VT / 3 opowiedni Proszę pytać w EWIKON -- nie odpowiedni (1) dla dużych systemów Szczegółowe techniczne dane o naszych produktach znajdą Państwo w naszych głównych katalogach. Do Państwa dyspozycji jest strona internetowa na której można szybko zdobyć aktualne informacje na temat: 2D/3D CAD-bank danych gorących kanałów EWIKON w którym można szybko i prosto online wybrać i importować do Państwa systemu CAD rysunki 2D i 3D. Dostęp jest do bazy danych i rysunków jest bezpłatny i następuje po zalogowaniu się w serwisie download. Regularnie przeprowadzany przez naszych pracowników Update strony interentowej gwarantuje stałą aktualność umieszczonych na niej materiałów. W zakładce Download można pobrać w szybki sposób w formcie PDF głowne katalogi EWIKON. Na tej zakładce znajdą Państwo zawsze techniczne nowości w zakresie budowy i rozwoju techniki systemów gorącokanałowych

26 EWIKON Heißkanalsysteme GmbH & Co. KG Siegener Straße Frankenberg Tel: (+49) / Fax: (+49) / info@ewikon.com Państwa EWIKON Partner: Zastrzegamy sobie możliwość technicznych zmian. EWIKON 01/2008
