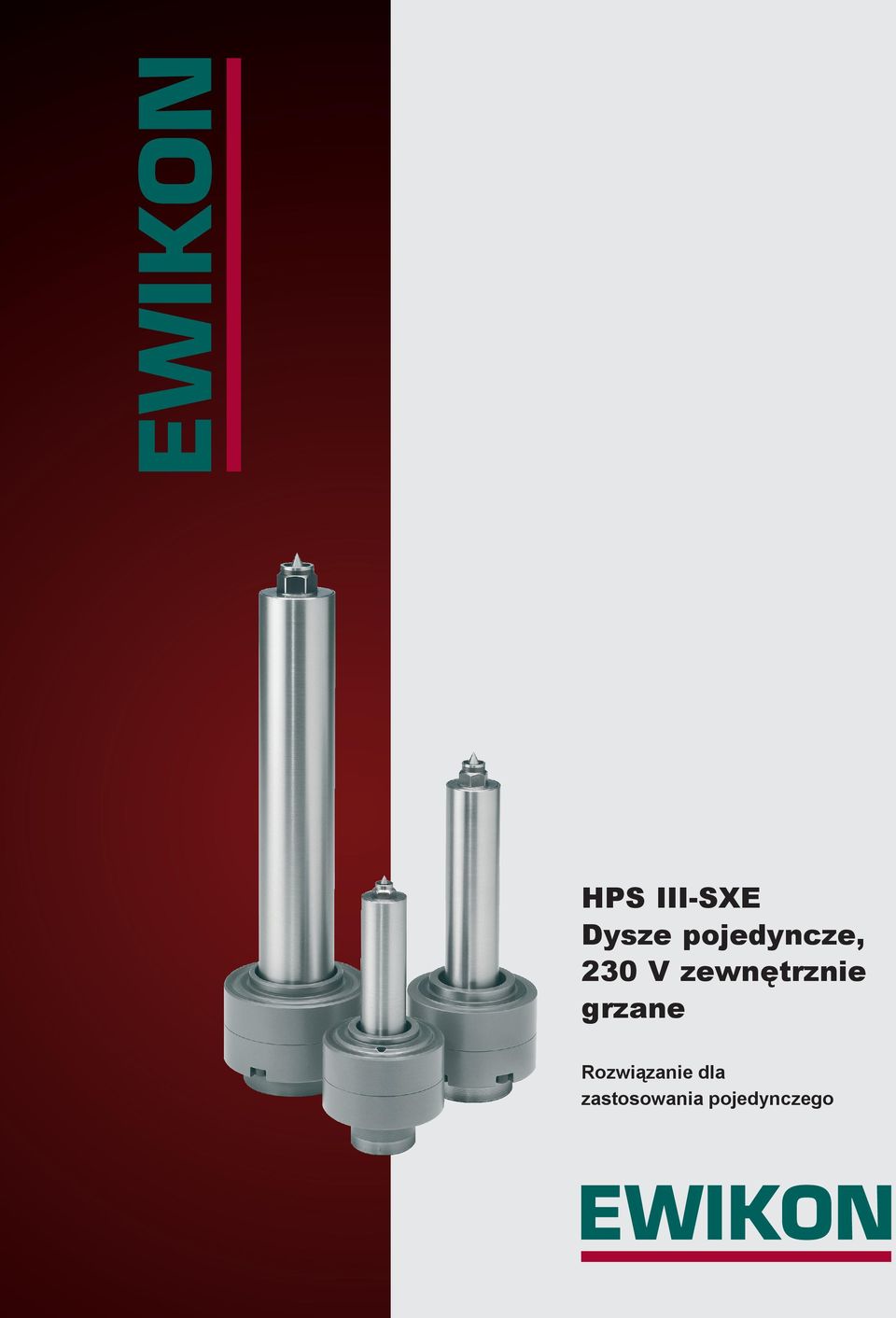

HPS III-SXE Dysze pojedyncze, 230 V zewnętrznie grzane. Rozwiązanie dla zastosowania pojedynczego

Transkrypt

1 HPS III-SXE Dysze pojedyncze, 230 V zewnętrznie grzane Rozwiązanie dla zastosowania pojedynczego

2 Rozwiązanie dla zastosowania pojedynczego Wysokowydajne dysze pojedyncze HPS III-SXE HPS III-SXE dysze pojedyncze z uszczelnieniem przy szpicy gwarantują bezpieczeństwo przetwórstwa trudnopłynących tworzyw z szerokiego okna temperatur przetwórstwa. Dysza zbudowana jest z adaptera i dyszy gorącokanałowej, co umożliwia zastosowanie przynajmniej dwóch oddzielnie regulowanych stref grzejnych. Nowością jest zastosowanie dodatkowo ceramicznej izolacji cieplnej między kanałem w dyszy a korpusem dyszy, umożliwia to jednakowy rozkład temperatur na całym profilu kanału grzejnego. Dysza polecana jest do zastosowania w przetwórstwie tworzyw do temperatur ok. 400 C i może zostać zastosowana w najtrudniejszych technicznych tworzywach. Rozwiązania wtrysku dyszą pojedynczą HPS III-SXE Wtrysk bezpośredni ze szpicą Wtrysk otwarty Poszczególne tuleje pod dyszę - i końcówki z przykręcaną komorą. Przedłużone końcówki z możliwością obróbki do kształtu narzędzia Geometria membranowa (patrz strona 3) 2

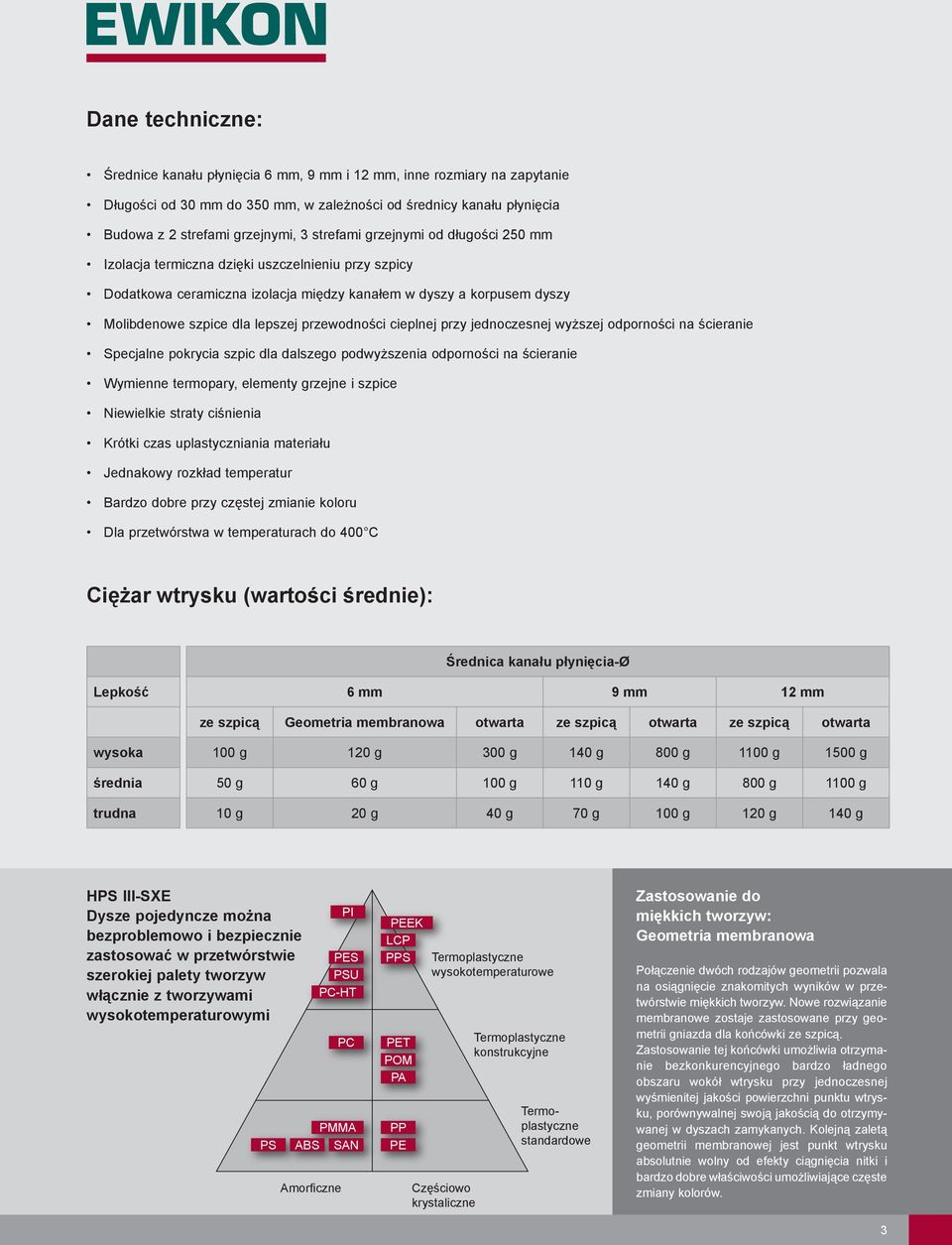

3 Dane techniczne: Średnice kanału płynięcia 6 mm, 9 mm i 12 mm, inne rozmiary na zapytanie Długości od 30 mm do 350 mm, w zależności od średnicy kanału płynięcia Budowa z 2 strefami grzejnymi, 3 strefami grzejnymi od długości 250 mm Izolacja termiczna dzięki uszczelnieniu przy szpicy Dodatkowa ceramiczna izolacja między kanałem w dyszy a korpusem dyszy Molibdenowe szpice dla lepszej przewodności cieplnej przy jednoczesnej wyższej odporności na ścieranie Specjalne pokrycia szpic dla dalszego podwyższenia odporności na ścieranie Wymienne termopary, elementy grzejne i szpice Niewielkie straty ciśnienia Krótki czas uplastyczniania materiału Jednakowy rozkład temperatur Bardzo dobre przy częstej zmianie koloru Dla przetwórstwa w temperaturach do 400 C Ciężar wtrysku (wartości średnie): Średnica kanału płynięcia-ø Lepkość 6 mm 9 mm 12 mm ze szpicą Geometria membranowa otwarta ze szpicą otwarta ze szpicą otwarta wysoka 100 g 120 g 300 g 140 g 800 g 1100 g 1500 g średnia 50 g 60 g 100 g 110 g 140 g 800 g 1100 g trudna 10 g 20 g 40 g 70 g 100 g 120 g 140 g HPS III-SXE Dysze pojedyncze można bezproblemowo i bezpiecznie zastosować w przetwórstwie szerokiej palety tworzyw włącznie z tworzywami wysokotemperaturowymi PI PES PSU PC-HT PC PMMA PS ABS SAN Amorficzne PEEK LCP PPS PET POM PA PP PE Termoplastyczne wysokotemperaturowe Częściowo krystaliczne Termoplastyczne konstrukcyjne Termoplastyczne standardowe Zastosowanie do miękkich tworzyw: Geometria membranowa Połączenie dwóch rodzajów geometrii pozwala na osiągnięcie znakomitych wyników w przetwórstwie miękkich tworzyw. Nowe rozwiązanie membranowe zostaje zastosowane przy geometrii gniazda dla końcówki ze szpicą. Zastosowanie tej końcówki umożliwia otrzymanie bezkonkurencyjnego bardzo ładnego obszaru wokół wtrysku przy jednoczesnej wyśmienitej jakości powierzchni punktu wtrysku, porównywalnej swoją jakością do otrzymywanej w dyszach zamykanych. Kolejną zaletą geometrii membranowej jest punkt wtrysku absolutnie wolny od efekty ciągnięcia nitki i bardzo dobre właściwości umożliwiające częste zmiany kolorów. 3

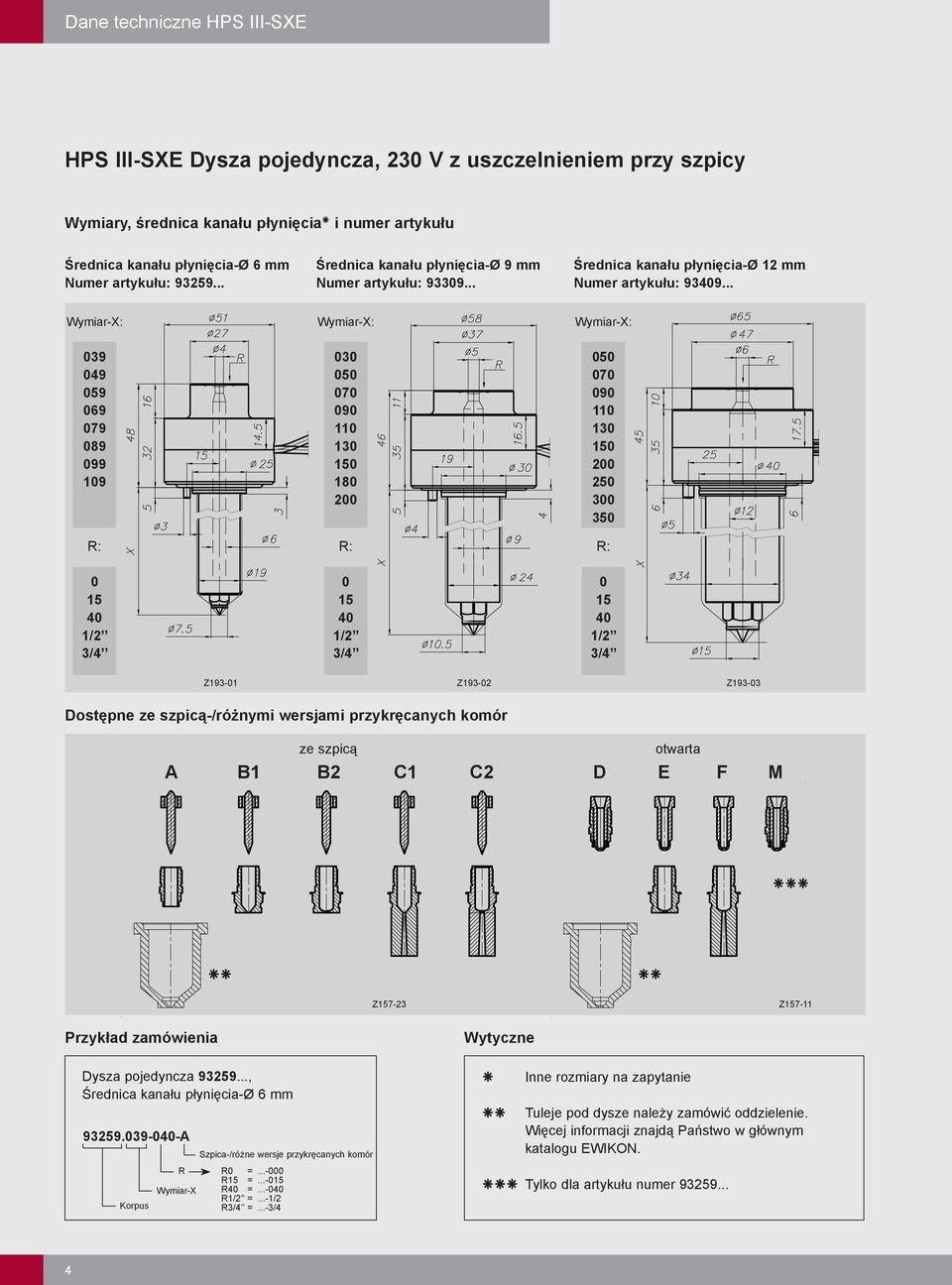

4 Dane techniczne HPS III-SXE HPS III-SXE Dysza pojedyncza, 230 V z uszczelnieniem przy szpicy Wymiary, średnica kanału płynięcia i numer artykułu Średnica kanału płynięcia-ø 6 mm Numer artykułu: Średnica kanału płynięcia-ø 9 mm Numer artykułu: Średnica kanału płynięcia-ø 12 mm Numer artykułu: Wymiar-X: R: /2 3/4 Wymiar-X: R: /2 3/4 Wymiar-X: R: /2 3/4 Z Z Z Dostępne ze szpicą-/różnymi wersjami przykręcanych komór ze szpicą otwarta A B1 B2 C1 C2 D E F M Z Z Przykład zamówienia Dysza pojedyncza , Średnica kanału płynięcia-ø 6 mm A Korpus Szpica-/różne wersje przykręcanych komór R R0 = R15 = Wymiar-X R40 = R1/2 =...-1/2 R3/4 =...-3/4 Wytyczne Inne rozmiary na zapytanie Tuleje pod dysze należy zamówić oddzielenie. Więcej informacji znajdą Państwo w głównym katalogu EWIKON. Tylko dla artykułu numer

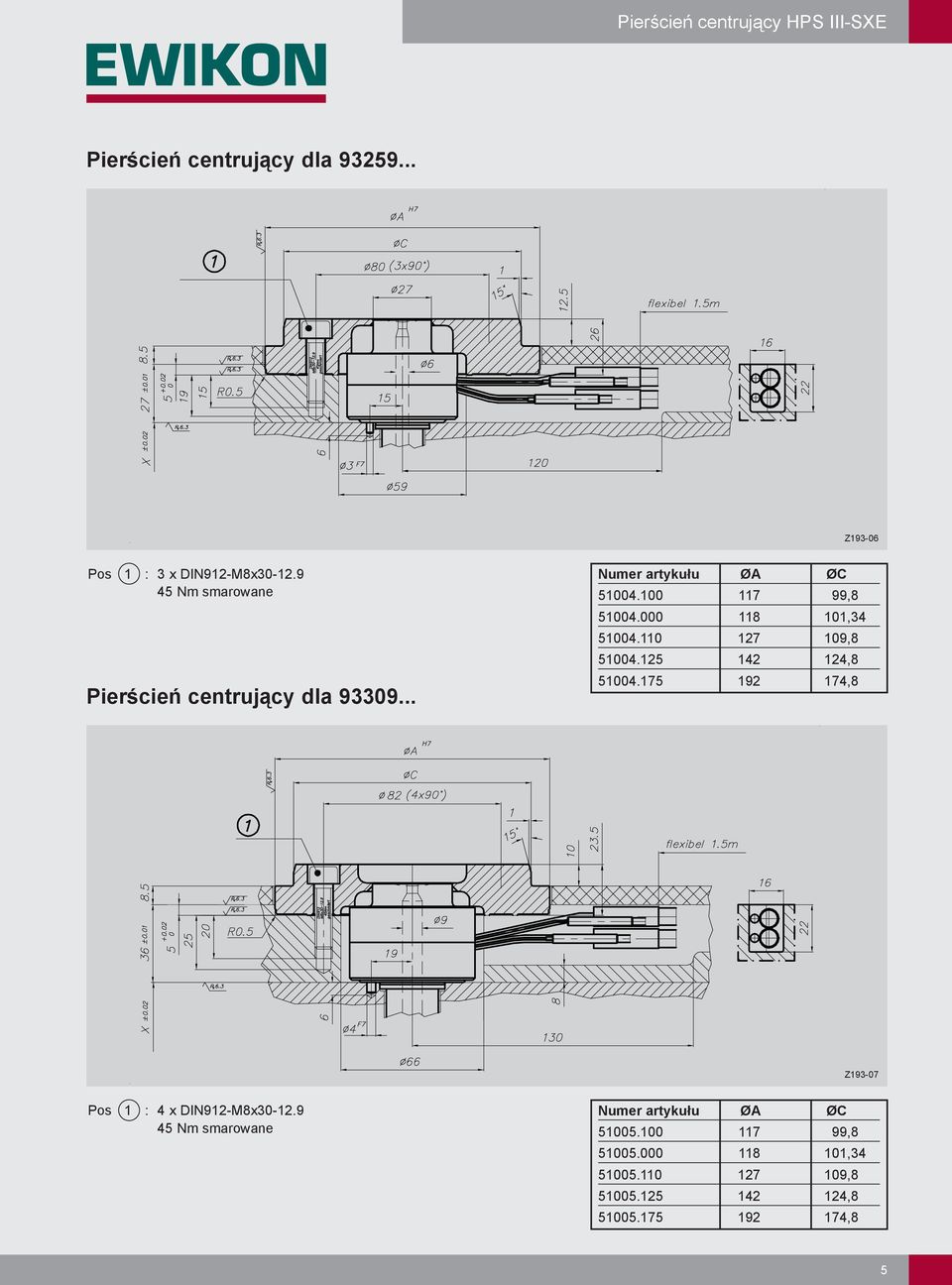

5 Pierścień centrujący HPS III-SXE Pierścień centrujący dla Z Pos 1 : 3 x DIN912-M8x Nm smarowane Pierścień centrujący dla Numer artykułu ØA ØC , , , , ,8 Z Pos 1 : 4 x DIN912-M8x Nm smarowane Numer artykułu ØA ØC , , , , ,8 5

6 Pierścień centrujący HPS III-SXE Pierścień centrujący dla Rozwiązanie zabudowy dla dysz z 2 strefami grzejnymi (Wym-X < 250 mm) Z Rozwiązanie zabudowy dla dysz z 3 strefami grzejnymi (Wym-X 250 mm) Z Pos 1 : 5 x DIN912-M10x Nm smarowane Numer artykułu ØA ØC , ,8 6

7 HPS III-SXE Dysze ze średnicą kanału 6 mm i 9 mm (Typ dysz , ) Dla prawidłowej pracy potrzebne są dwa obwody regulujące. Proponowane jest zastosowanie gniazda przyłączeniowego (10-polowego). HPS III-SXE Dysze ze średnicą kanału 12 mm i większą (Typ dysz i specjalne wymiary) Dla długości do 200 mm dla prawidłowej pracy potrzebne są dwa obwody regulujące. Proponowane jest zastosowanie gniazda przyłączeniowego (10-polowego). Przy długościach powyżej 250 mm dla prawidłowej pracy potrzebne są więcej niż dwa obwody regulujące. Proponowane jest zastosowanie gniazda przyłączeniowego (10-polowego) prądowego i gniazda przyłączeniowego termopar (10-polowego). Dla każdej zamówionej dyszy gniazdo przyłączeniowe należy zamówić oddzielnie. Rysunek poniżej pokazuje schemat podłączenia przewodów w gnieździe. A B Gniazdo przyłączeniowe, Numer części Gniazdo przyłączeniowe Numer części Termopara + = czerwona - = niebieska 3 Strefy 2 Strefy 3 Strefy 7

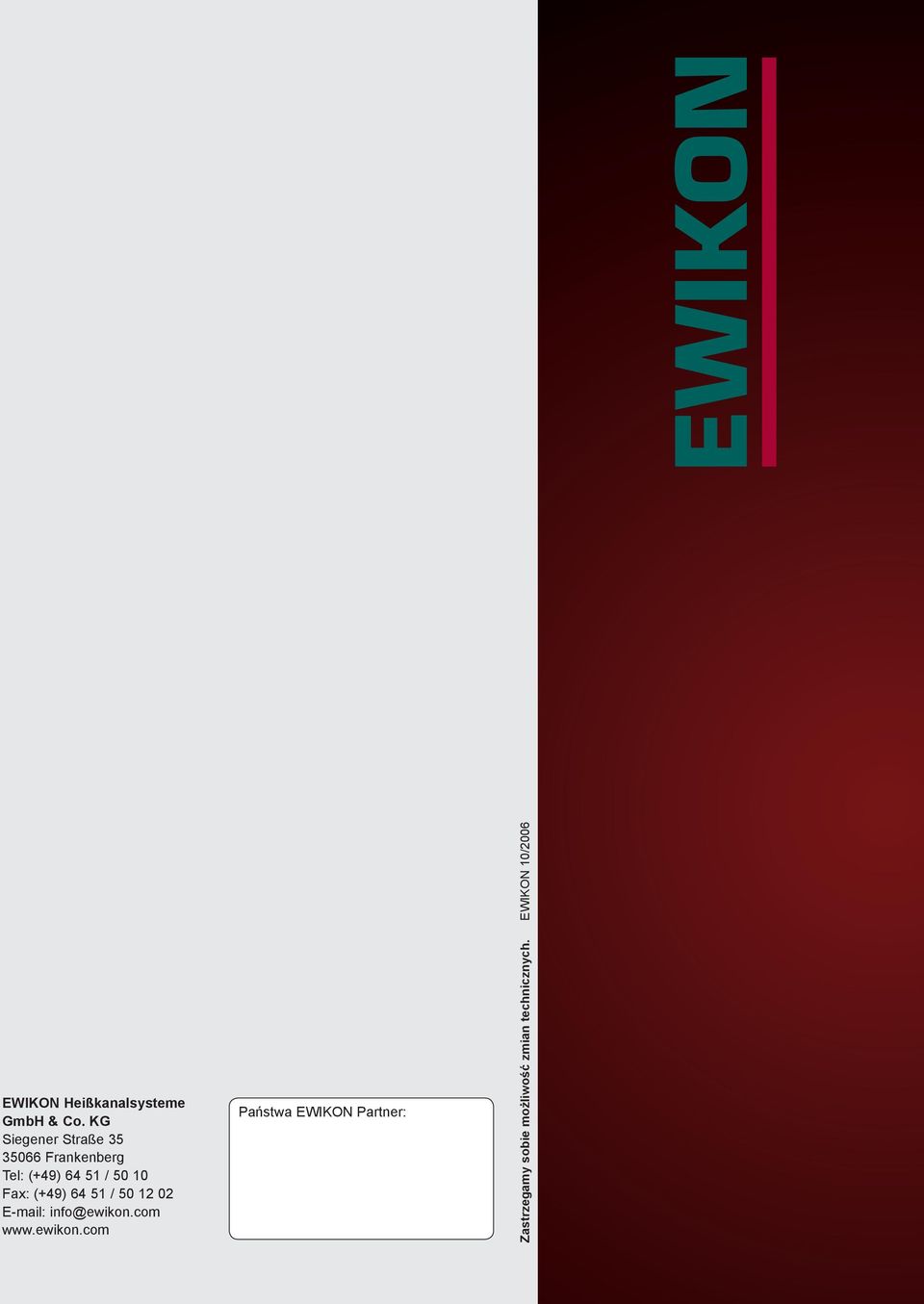

8 EWIKON Heißkanalsysteme GmbH & Co. KG Siegener Straße Frankenberg Tel: (+49) / Fax: (+49) / info@ewikon.com Państwa EWIKON Partner: Zastrzegamy sobie możliwość zmian technicznych. EWIKON 10/2006
