1 Usługa ubezpieczenia mienia oraz odpowiedzialności cywilnej Centralnego Ośrodka Sportu Ośrodek Przygotowań Olimpijskich w Zakopanem w okresie r r. Nr ew. : DZP/Z/I/12/01/2017 Załącznik nr 3 RAPORT TECHNICZNY OCENY RYZYKA DLA CENTRALNEGO OŚRODKA SPORTU ZAKOPANE Katowice, 2017

2 SPIS TREŚCI WPROWADZENIE INFORMACJE PODSTAWOWE KONSTRUKCJA GŁÓWNYCH BUDYNKÓW KLUCZOWE INSTALACJE MAGAZYNOWANIE ORGANIZACJA UTRZYMANIA RUCHU TRANSPORT WEWNĘTRZNY MATERIAŁY NIEBEZPIECZNE I ICH PRZECHOWYWANIE ZABEZPIECZENIA PRZECIWPOŻAROWE ZABEZPIECZENIA PRZECIW KRADZIEŻOWE RYZYKA NATURALNE SZKODOWOŚĆ Strona 1 z 28

3 WPROWADZENIE Strona 2 z 28

4 1. INFORMACJE PODSTAWOWE Nazwa Firmy: Centralny Ośrodek Sportu - Ośrodek Przygotowań Olimpijskich w Zakopanem Dane teleadresowe: ul. Bronisława Czecha 1, Zakopane Osoba do kontaktu: Krzysztof Zachura, tel: Data wizyty: r OPIS DZIAŁALNOŚCI FIRMY Ośrodek zajmuje się stwarzaniem możliwości do treningu zawodników z kadry narodowej oraz sportowców klubowych i indywidualnych. W ramach tej działalności utrzymywane są hale sportowe, baseny, boiska, stadiony, korty tenisowe, skocznie narciarskie, lodowiska, trasy do narciarstwa biegowego i nartorolek, trasy do narciarstwa alpejskiego, ścianka wspinaczkowa. Jako usługi suplementarne prowadzony jest internat sportowy ze stołówką, odnowa biologiczna, komora do treningu wysokościowego. POWIERZCHNIA TERENU (LUB TERENÓW, GDY WIĘCEJ LOKALIZACJI) Ośrodek składa się z trzech zespołów obiektów plus Hotel Imperial jako czwarta lokalizacja. Zespół obiektów nr 1 zajmuje teren ponad 4 ha, Zespół obiektów nr 2 to powierzchnia około 16,7 ha, Zespół obiektów nr 3 (skocznie narciarskie) zajmują w przybliżeniu 11 ha. Teren, na którym znajduje się Hotel Imperial zajmuje ponad m 2. Strona 3 z 28

5 LICZBA PRACOWNIKÓW W POSZCZEGÓLNYCH LOKALIZACJACH Ogółem w COS-ie pracuje ponad 100 osób. System pracy jest uzależniony od wykonywanych funkcji. Internat i część pracowników działu sportowego pracują w systemie ciągłym, zmianowym, pozostali przez 5 dni w tygodniu, w godzinach od 7:00 do 15:00. OPIS SĄSIEDZTWA (Z KIM GRANICZY ZAKŁAD, ZAGROŻENIA KOLEJ, STACJE BENZYNOWA, ZBIORNIKI Z SUBSTANCJAMI NIEBEZPIECZNYMI ITP.) Zespół obiektów nr 1 przy ul. B, Czecha oraz Imperial u zbiegu ulic O. Balzera i Droga do Olczy znajdują się w otoczeniu terenów miejskich. Zespoły obiektów nr 2 i nr 3 znajdujące się po południowej stronie ul. B. Czecha, swoimi południowymi granicami wchodzą na teren Tatrzańskiego Parku Narodowego. Strona 4 z 28

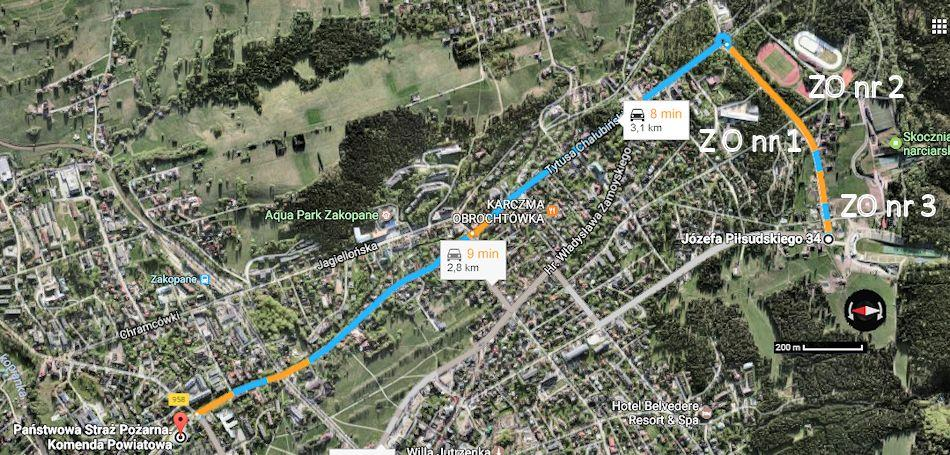

6 PLANY SYTUACYJNE LOKALIZACJI Strona 5 z 28

7 Strona 6 z 28

8 Strona 7 z 28

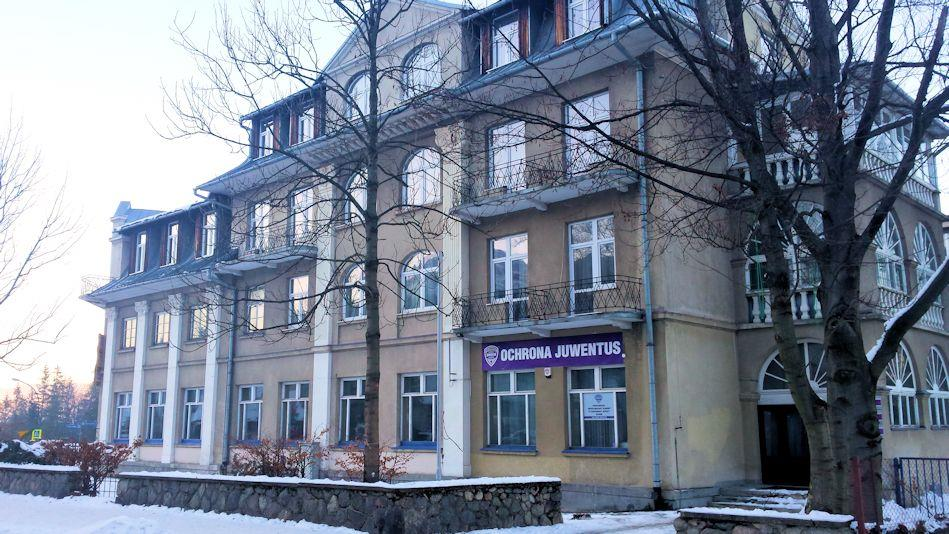

9 2. KONSTRUKCJA GŁÓWNYCH BUDYNKÓW OPIS (ILOŚĆ KONDYGNACJI, WYSOKOŚĆ, ROK BUDOWY, DATY I ZAKRES MODERNIZACJI) Samodzielną lokalizację stanowi Hotel Imperial. Rok ukończenia rozbudowy 1981 (południowa część budynku jest z przed II-giej Wojny Światowej; Pu= m 2 ), budynek SW, trzypiętrowy podpiwniczony, 170 miejsc noclegowych. Remont kapitalny zakończono w 2011 roku. Konstrukcja murowana, stropy częściowo drewniane (w starej części), częściowo żelbetowe, klatki schodowe żelbetowe (3 szt.). Dach w konstrukcji drewnianej z pokryciem blachą i częściowo papą. Od marca 2013 obiekt nie jest użytkowany dla celów hotelowo-gastronomicznych, za wyjątkiem pomieszczeń wynajętych na sezonową wypożyczalnię sprzętu sportowego i dla biura ochrony Juwentus. Obiekt jest ogrzewany i kontrolowany co najmniej raz na tydzień (media pozostają włączone) oraz podłączono alarm z monitoringiem. Ostatni przegląd roczny z listopada 2016r obiekt zakwalifikowany do dalszego użytkowania. Poniżej zdjęcia, kolejno część południowa i północna. Strona 8 z 28

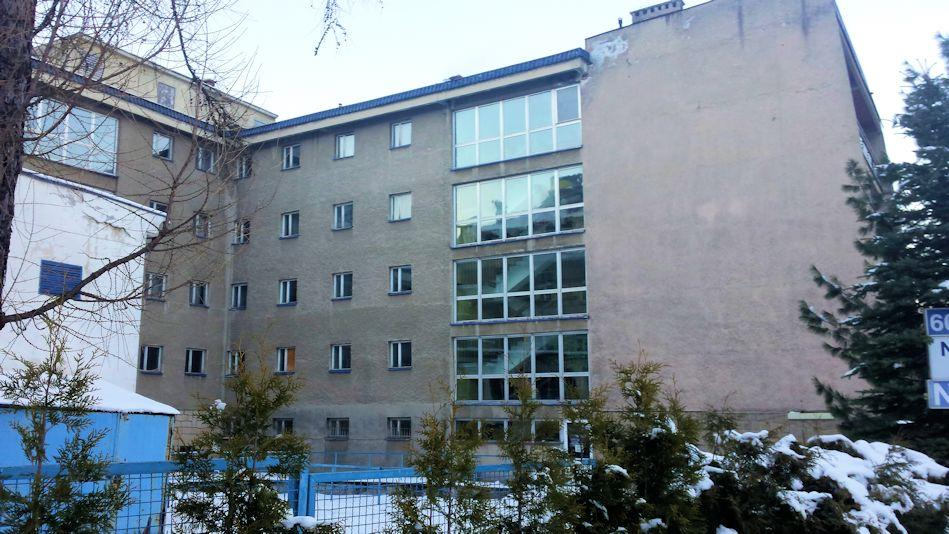

10 Głównymi budynkami zespołu obiektów nr 1 są Internat Zakopane i nowa hala sportowa wielofunkcyjna. Budowę internatu zakończono w 1961 roku. W roku 2012 zakończono remont generalny (dobudowana kondygnacja, nowe instalacje) i przeniesiono tu działalność z Hotelu Imperial. Pu= 7.526m 2, budynek SW, h=16,15m, trzypiętrowy, z dwoma poziomami podziemnymi, 178 miejsc noclegowych. Konstrukcja murowana i żelbetowa, dach w konstrukcji stalowej. Budynek w kategorii B odporności ogniowej, ściana południowa, ze względu na niewielką odległość od granicy lasu wykonana jako REI 240. Ostatni przegląd roczny z listopada 2016r obiekt zakwalifikowany do dalszego użytkowania. Poniżej zdjęcia. Strona 9 z 28

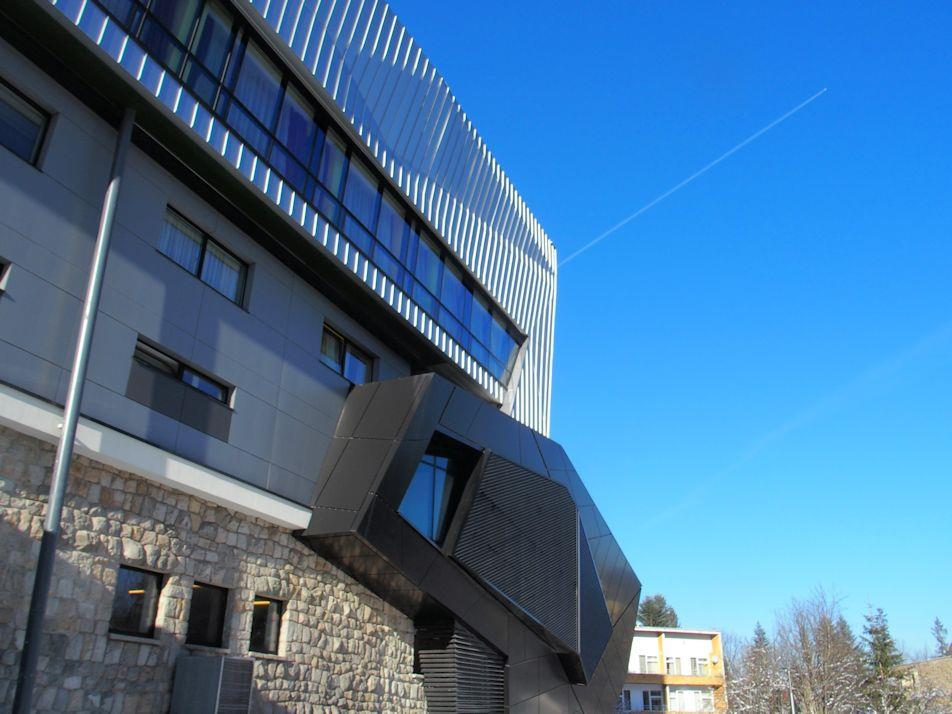

11 Nowa hala sportowa, wielofunkcyjna pozwolenie na użytkowanie z r. Pu= 5.455m 2, budynek SW, h=20,30m, trzypiętrowy, z jednym poziomem podziemnym. Hala jest certyfikowanym budynkiem pasywnym. Budynek w kategorii B odporności ogniowej. Konstrukcja murowana i żelbetowa, Dach dźwigary drewniane (R60), pozostałe elementy dachu stalowe, malowane farbami ogniochronnymi (R60). Strona 10 z 28

12 Strona 11 z 28

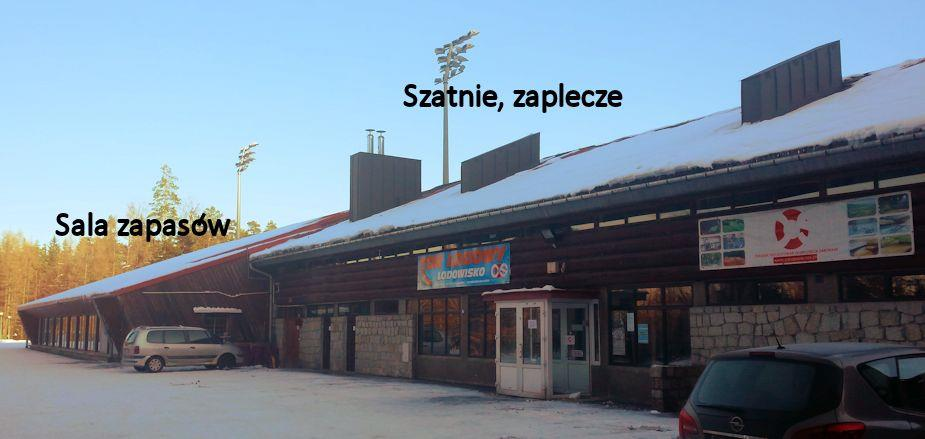

13 Zespół obiektów nr 2 to korty tenisowe, boiska, lodowisko i trasy do narciarstwa biegowego. Główne budynki to połączone ze sobą: sala ciężarów, szatnie i hala zapasów. Szatnie i sala ciężarów wybudowane w 1968r, hala zapasów została dobudowana w 1981r. Są to budynki niskie, parterowe, zaplecze szatniowe posiada podpiwniczenie. Szatnie Pu= 218 m 2, Sala ciężarów Pu= 223 m 2, Sala zapasów Pu= 522 m 2. Budynki w konstrukcji murowanej i żelbetowej z okładziną zewnętrzną drewnianą. Dachy w konstrukcji drewnianej z pokryciem blachą. Ostatni duży remont w 2009r (okna, schody, instalacje; wod-kan, c.o., el.). Strona 12 z 28

14 W tym zespole obiektów znajduje się również budynek zaplecza przy boisku Plato. Wszystkie te budynki miały roczny przegląd budowlany wykonany w listopadzie 2016r i zostały zakwalifikowane do dalszej eksploatacji bez znaczących uwag. Strona 13 z 28

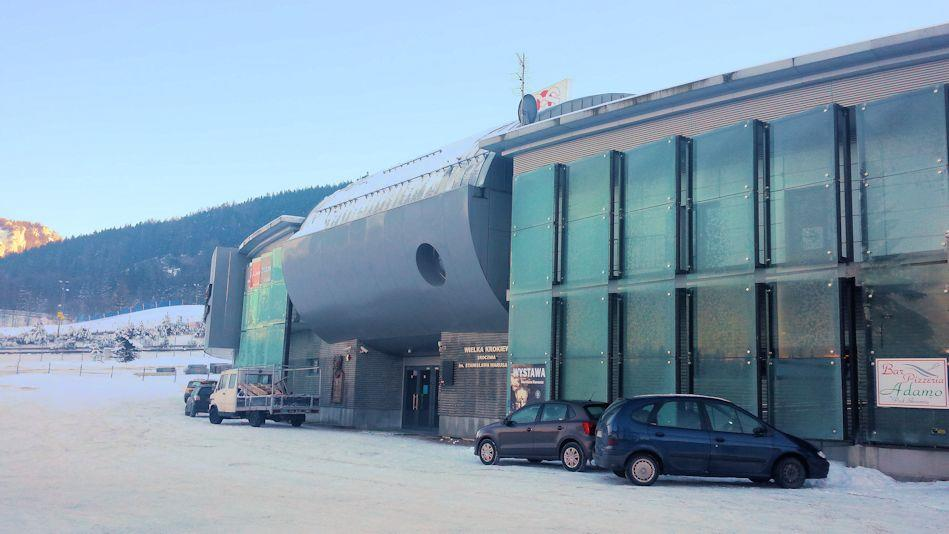

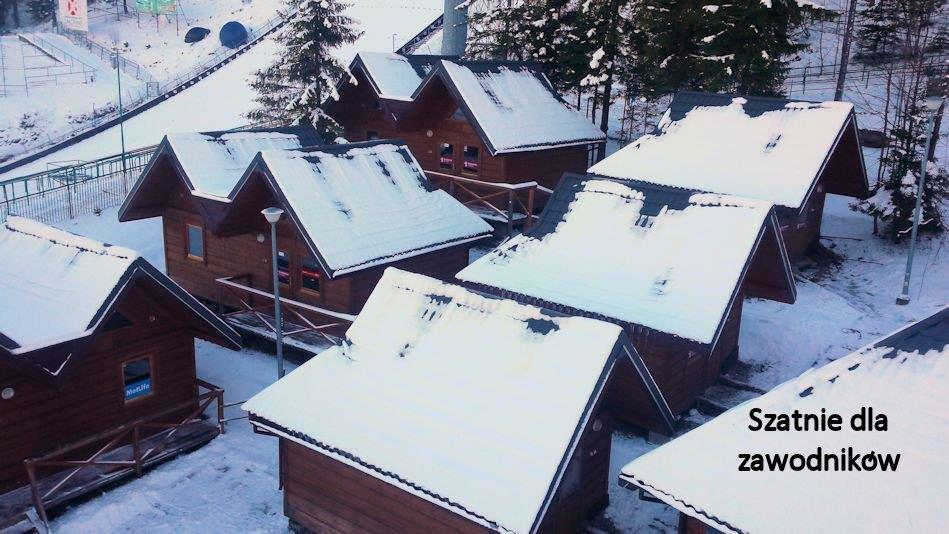

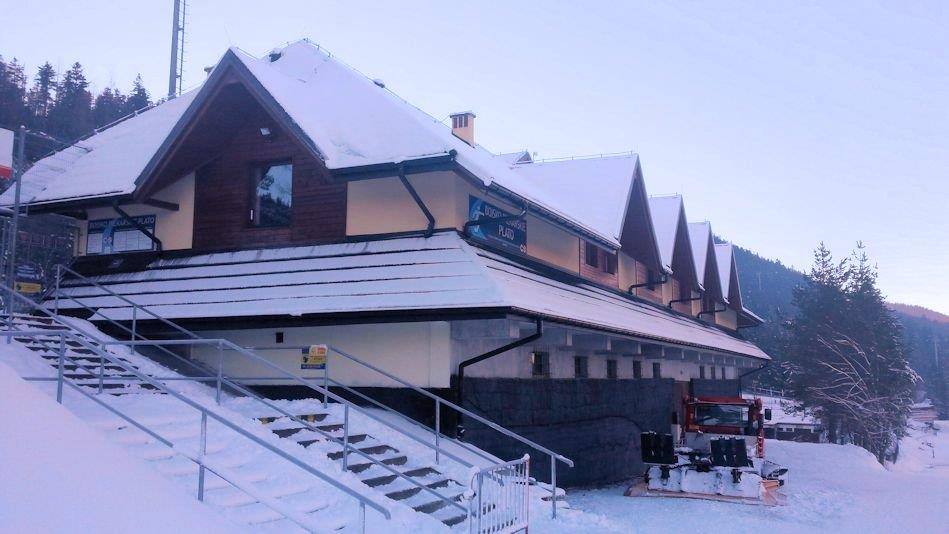

15 Zespół obiektów nr 3 to Wielka Krokiew, Kompleks Średniej Krokwi oraz otaczająca infrastruktura; pawilon sportowy, trybuny, wieże sędziowskie, zaplecze szatniowe, szałas wypoczynkowy i inne. Największy budynek to Pawilon pod skocznią, do obsługi skoków narciarskich (stanowiska komentatorskie, widownia dla VIP-ów, gastronomia) z 1962 (modernizacja i rozbudowa 2011) budynek niski, piętrowy Pu= 2000m 2. Konstrukcja murowana, stropy i schody żelbetowe, ocieplenie dachu z wełny mineralnej, ocieplenie ścian ze styropianu. Wieża sędziowska przy Wielkiej Krokwi w konstrukcji stalowej, h=21,2 m, szałasy drewniane (13 szt.) zaplecze szatniowe dla zawodników, kompleks Średniej Krokwi - elementy zespołu obiektów nr3 zdjęcia poniżej. Strona 14 z 28

16 Strona 15 z 28

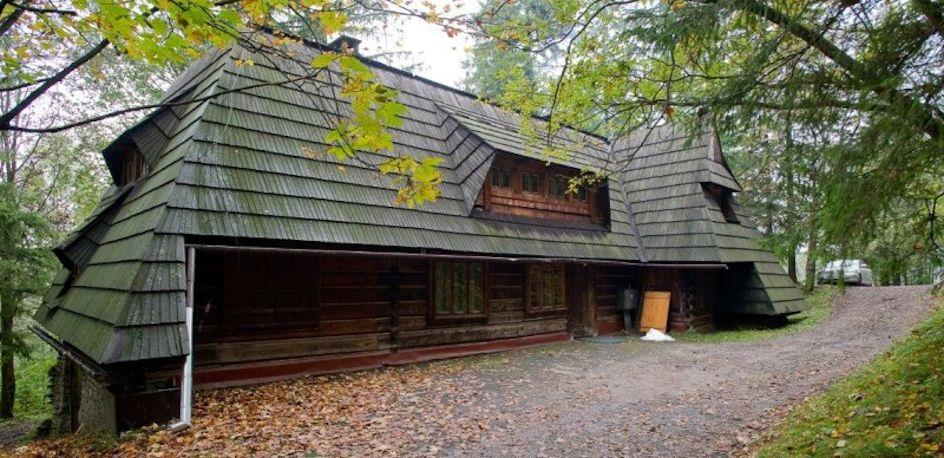

17 Szałas regionalny z 1964 (modernizacja 1978), piętrowy, drewniany, kryty gontem, podpiwniczeniem Pu= 160m 2. Szałas pełni funkcję mini pensjonatu (miejsca dla 10 osób). z Strona 16 z 28

18 3. KLUCZOWE INSTALACJE KOTŁOWNIE Każdy zespół obiektów posiada własną kotłownię. Hotel Imperial kotłownia gazowa 2 x 405 kw, wydzielona pożarowo, detekcja gazu z sygnalizacją lokalną. Internat Zakopane posiada kotłownię gazowo olejową która zasila Zespół Obiektów nr 1. Kotłownia wydzielona pożarowo, zainstalowano detekcję gazu oraz detekcję pożaru. Dodatkowo, Nowa Hala Sportowa Wielofunkcyjna posiada własną kotłownię gazową (kotły 3x 90kW + 1x 110 kw) oraz pompę ciepła. Kotłownia wydzielona pożarowo, zainstalowano detekcję gazu oraz detekcję pożaru. Na terenie Zespołu Obiektów nr 2, przy torze lodowym znajduje się kotłownia olejowa 2x 45kW ze zbiornikami oleju w osobnym pomieszczeniu 4x 2200 litrów. Zbiorniki umieszczone w wannie betonowej. Dla Zespołu Obiektów nr 3 w okolicy pawilonu pod skocznią znajduje się kotłownia olejowa: dwa kotły Vitoplex 300. Zainstalowano detekcję pożaru zarówno w kotłowni jak i w pomieszczeniu zbiorników z olejem (9000 litrów). ENERGIA ELEKTRYCZNA Obiekty sportowe COS Zakopane posiadają zasilanie dwustronne liniami kablowymi. Wynika to z planowanych w przeszłości imprez sportowych o charakterze międzynarodowym (m.in. Igrzyska Olimpijskie) oraz odbywających się cyklicznie imprez Pucharu Świata w skokach narciarskich. Lokalizacje stacji trafo są opisane przy ich zestawieniu poniżej. Rozdzielnie niskoprądowe znajdują się zazwyczaj w pomieszczeniach wydzielonych pożarowo lub w szafach. W niektórych obiektach rozdzielnie starego typu. Strona 17 z 28

19 Strona 18 z 28

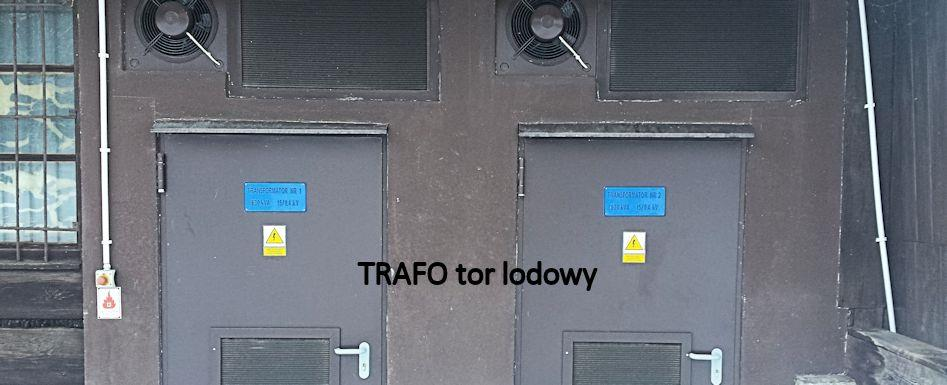

20 INFORMACJE DOTYCZĄCE STACJI TRANSFORMATOROWYCH ST "Średnia Krokiew" COS zlokalizowane w wschodniej części kompleksu średnich skoczni tuż za nasypem trybun ziemnych. Dane techniczne: Szyny zbiorcze RGNN typ RN-W nr 233/10, Trafo nr 1 - CELME 2007 typ TOSO459, Trafo nr 2 - AREVA 2010 typ TNOSNG 400/20, Rozdzielnia SN typ Rotoblok nr 077/2010 ST "LODOWISKO" COS zlokalizowana w budynku maszynowni toru lodowego. Dane techniczne: Szyny zbiorcze RGNN TR1 400/230 oraz RGNN TR2 400/230, Trafo nr 1 - AREVA 2007 typ TZAM 630/15, Trafo nr 2 - AREVA 2007 typ TZAM 630/15, Rozdzielnica SN typ SAREL. ST "PARCELE URZĘDNICZE" COS znajdująca się przy ulicy Żeromskiego po przeciwnej stronie obiektu internatu "Zakopane". Dane techniczne: Szyny zbiorcze RGNN S1 400/230 oraz RGNN S2 400/230, Trafo nr 1 - AREVA TNOSN-630/15, Trafo nr 2 - AREVA TNOSN-630/15, Rozdzielnia SN pola odpływowe. ST "Wielka Krokiew" COS znajdująca się w części wschodniej pawilonu przy skoczni "Wielka Krokiew". Dane techniczne: Szyny zbiorcze RGNN 400/230, Trafo - AREVA TNOSN-800/15, Rozdzielnia SN typ Rotoblok SF nr 055/2010, Bateria kondensatorów DUCATI typ BK-W ST "Wielka Krokiew - oświetlenie" zlokalizowana pod trybunami ziemnymi część zachodnia przy skoczni narciarskiej Wielka Krokiew. Dane techniczne: Szyny zbiorcze RGNN 400/230, SZR3 400/230 oraz SZR4 400/230, Trafo - AREVA typ TNOSN-630/20, ST "HOTEL" - COS zlokalizowana przy krytej pływalni w część południowo - zachodniej obiektu. Dane techniczne: Rozdzielnia SN - typ RL1 Rotoblok 2 kpl., Rozdzielnia SN - typ RT1 Rotoblok, Trafo - ZUCCHINI typ. TTA-RES 630/15, Rozdzielnia nn - ZPUE typ CO-6 RN-W oraz CZ- RN-Wano AGREGATY PRĄDOTWÓRCZE Wielka Krokiew: 430 kw, Średnia Krokiew: 236 kw, Nowa hala sportowa: 500 kw. Strona 19 z 28

21 DATA OSTATNIEGO PRZEGLĄDU INSTALACJI ELEKTRYCZNYCH Pomiary elektryczne (badanie skuteczności ochrony przeciwporażeniowej, rezystancji izolacji, badanie uziemień) dla większości obiektów wykonano w listopadzie 2016r. Przeglądy elektryczne pięcioletnie wszystkich obiektów wykonano w sierpniu 2014r. Nigdy nie wykonywano badań termowizyjnych urządzeń i sieci energetycznych. SYSTEMY CHŁODNICZE COS OPO wykorzystuje systemy chłodzące w trzech obszarach działalności; w gastronomii szafy i komory chłodnicze i mrożące żywność; w fizjoterapii do zabiegów krioterapeutycznych (zazwyczaj za pomocą ciekłego azotu) i w działalności prosportowej mrożenie rozbiegu Wielkiej Krokwi oraz utrzymanie lodowiska i toru lodowego dla panczenistów. Jedynie maszynownia toru lodowego wykorzystuje amoniak (4x 15kg) w systemie mrożenia fińskiej firmy Prorink (2008r) ze sprężarkami Mycom. Maszynownia posiada zabezpieczenie w postaci detektorów amoniaku, które po wykryciu nadmiernego stężenia uruchamiają mechaniczną wentylację wywiewną (ATEX). Strona 20 z 28

22 4. MAGAZYNOWANIE W COS magazyny służą do przechowywania: sprzętu sportowego, urządzeń wykorzystywanych sezonowo, materiałów dla bieżącego utrzymania ośrodka. Nie prowadzi się magazynów wysokiego składowania.. 5. ORGANIZACJA UTRZYMANIA RUCHU WYSTĘPUJĄCE ELEMENTY ORGANIZACYJNE Podpisane umowy serwisowe dla kluczowych maszyn i instalacji windy, koleje linowe, systemy wentylacji. Pisemne harmonogramy remontów i postojów. Magazyn części zamiennych (zapas części eksploatacyjnych i kluczowych części zamiennych). Za bieżące utrzymanie ruchu w COS jest odpowiedzialny Dział Sportu i jego pracownicy. 6. TRANSPORT WEWNĘTRZNY OPIS (RODZAJE: KOLEJ, WÓZKI, SUWNICE; ORGANIZACJA RUCHU; TRANSPORT MEDIÓW ITP.) COS OPO posiada sprzęt jeżdżący wykorzystywany do utrzymania obsługiwanych terenów. Między innymi są to ciągniki rolnicze, ratraki, skutery śnieżne, maszyny do pielęgnacji lodu. Poruszanie się po terenie ośrodka zgodnie z zasadami ruchu drogowego. Strona 21 z 28

23 7. MATERIAŁY NIEBEZPIECZNE I ICH PRZECHOWYWANIE WYKAZ SUBSTANCJI NIEBEZPIECZNYCH Olej opałowy, maksymalnie litrów w jednej lokalizacji (zbiorniki przy kotłowni, w wydzielonym pomieszczeniu z zainstalowaną detekcją pożaru. Amoniak, 60 kg w maszynowni toru lodowego w czterech zbiornikach po 15 kg. Zainstalowano detekcję amoniaku. Chlor, 30 kg do uzdatniania wody w krytych basenach pływackich. 8. ZABEZPIECZENIA PRZECIWPOŻAROWE COS OPO posiada instrukcje bezpieczeństwa pożarowego dla pięciu obiektów: Internat Zakopane, Nowa Hala sportowa, Pawilon przy Wielkiej Krokwi, Hotel Imperial, Budynek Administracyjno-Gospodarczy. Instrukcje z grudnia 2014r (Nowa Hala z czerwca 2016r). Obiekty są wyposażone w hydranty zewnętrzne. Na terenie Zespołu Obiektów nr 1 znajdują się 4 Hydranty: Dn 80mm; próby wydajności i ciśnienia z r, Pd od 0,28 MPa do 0,35 MPa, Q od 11,92 l/s do 12,52 l/s. Na terenie Zespołu Obiektów nr 3 znajdują się 2 hydranty: Dn 80mm; próby wydajności i ciśnienia z r, Pd = 0,27 i 0,29 MPa, Q= 11,42 l/s i 11,48 l/s. W okolicy Hotelu Imperial znajduje się hydrant miejski (przy ul. Balzera, około 70 m od hotelu), brak informacji o ciśnieniu i wydajności. W okolicy Zespołu obiektów nr 2, przy ul. B. Czecha znajdują się dwa hydranty miejskie (jeden przy wejściu na stadion lekkoatletyczny, drugi przy skrzyżowaniu z ul. Bogówka). Przy torze lodowym zainstalowano 4 hydranty zewnętrzne; brak informacji o ciśnieniu i wydajności. Część obiektów jest wyposażona w hydranty wewnętrzne: Internat Zakopane : 30x Dn 25mm, Nowa Hala Sportowa Wielofunkcyjna 10x Dn 25mm, Kryta Pływalnia 3x Dn25mm, Sala Gimnastyczna 2x Dn 25mm, Budynek Administracyjno Gospodarczy 3x Dn 52mm, Strona 22 z 28

24 Pawilon Sportowy przy Wielkiej Krokwi 7x Dn25mm, Hotel Imperial 18x Dn 25mm, Pawilon Sportowy w ZO nr2 5x Dn 52mm, Budynek zaplecza przy Boisku Plato 3x Dn 25mm. Wszystkie hydranty miały wykonane próby wydajności i ciśnienia w dniu r (wszystkie pozytywne). W tym samym czasie przeprowadzono legalizację i konserwację podręcznego sprzętu gaśniczego we wszystkich obiektach. Automatyczny System Alarmowania Pożarowego (SAP) zainstalowano w: Internacie Zakopane, Nowej Hali Sportowej, Pawilonie przy Wielkiej Krokwi oraz w Hotelu Imperial. Sygnał alarmu drugiego stopnia jest przekazywany do PSP. Czujki są rozmieszczone w większości pomieszczeń (w tym pomieszczenia i tunele techniczne), dodatkowo zainstalowano ROP-y. Budynek Internatu oraz Nowa Hala Sportowa są wyposażone w grawitacyjne oddymianie klatek schodowych, uruchamiane automatycznie, z możliwością uruchamiania ręcznego. Brak innych instalacji gaśniczych. Komenda Powiatowa PSP przy ul. Nowotarskiej 45 znajduje się w odległości około 3 km od obiektów COS, dojazd poniżej 10 minut, po drodze brak utrudnień. Ze względu na charakter ośrodka Straż Pożarna jest dobrze zaznajomiona ze wszystkimi jego obiektami. Strona 23 z 28

25 9. ZABEZPIECZENIA PRZECIW KRADZIEŻOWE ZABEZPIECZENIA TERENU Zespoły obiektów są ogrodzone i oświetlone. Dozór (21:00 7:00) pełni licencjonowana agencja ochrony (Rycerz). Obiekty posiadają system telewizji przemysłowej (Nowa Hala, Internat, Pływalnia), kamery wewnętrzne i zewnętrzne. System sygnalizacji włamania zainstalowano w Internacie oraz w Nowej Hali Sportowej. 10. RYZYKA NATURALNE Poniżej przedstawiono zagrożenia ryzykami naturalnymi opracowane w oparciu o bazę danych SwissRe. Jak wynika z przedstawionych tabel istnieje znaczne ryzyko silnych wiatrów (Windstorm) i opadów gradu (Hailstorm) o średnim nasileniu. Ośrodek znajduje się w strefie opadów, dla której roczny opad normalny deszczu wynosi od 1200 do 1400 mm/m 2. Dane wg Integrated Spatial Information System for Agricultural Production (ISISAP). Lokalizacja znajduje się w najwyższej, piątej strefie obciążenia śniegiem - ponad 2,0 kn/m 2. Strona 24 z 28

26 Strona 25 z 28

27 Strona 26 z 28

28 11. SZKODOWOŚĆ Wartości każdej szkody (wraz z rodzajem szkody i przyczyną) Luty 2016r: silny wiatr uszkodził instalację solarną na dachu pływalni, oświetlenie boiska, bandy toru lodowego, ogrodzenia, reklamę na budynku. Szkoda otwarta, koszty poniesione przez COS: zł netto. Listopad 2014r: silny wiatr zerwał dach przewiązki i krytej pływalni. Wypłacono zł. Lipiec 2014r: uszkodzenie elektroniki na skutek przepięcia. Wypłacono zł. Ilość ciężkich i śmiertelnych wypadków przy pracy w ostatnich 5 latach: Brak. Strona 27 z 28
