1 ul. Brazylijska 10a lok Warszawa PROJEKT BUDOWLANO - WYKONAWCZY OBIEKTÓW SPORTOWYCH MOSiR W LUBARTOWIE - BOISKO I PARKING BRANŻA ELEKTRYCZNA (stacja transformatorowa 15/0,4KV, linia SN, linia nn) OBIEKT BUDOWLANY (nazwa, adres, numery działek): ZAMAWIAJĄCY (nazwa, adres): UMOWA (numer, data): Obiekty Sportowe MOSiR przy ul. Parkowej w Lubartowie Lubartów Działki nr 445, 446, 447, 450, 451, 452, 453, 456/7, 457/6, 458/5, 459/6, 462/2. MOSiR w Lubartowie Lubartów, ul. Lubelska 68 Umowa nr z dnia PROJEKTANCI (specjalność, zakres opracowania, tytuł, imię, nazwisko, uprawnienia): projektant: mgr inż. Radosław KACZMAREK (upr. POM/0217/POOE/09) sprawdzający: mgr inż. Jarosław KUR (upr. 78/Gd/2002) Warszawa, wrzesień 2014

2 PROJEKT STACJI TRANSFORMATOROWEJ BEK 63/400 str. 2

3 ZAWARTOŚĆ OPRACOWANIA TOMU I I CZĘŚĆ ELEKTRYCZNA OPIS TECHNICZNY... 5 PODSTAWA PRAWNA OPRACOWANIA... 6 MONTAŻ WYPOSAŻENIA ELEKTRYCZNEGO URZĄDZENIA ELEKTRYCZNE STACJI TRANSFORMATOROWEJ ROZDZIELNICA SN ROZDZIELNICA nn TRANSFORMATOR INSTALACJE ELEKTRYCZNE POTRZEB WŁASNYCH STACJI UZIEMIENIE STACJI TRANSFORMATOROWEJ OBLICZENIA ZESTAWIENIE MATERIAŁÓW PARAMETRY STACJI UKŁAD POMIAROWY WYMIARY STACJI OPIS BUDOWLANY STACJI SYSTEMU BEK ELEMENTY KONSTRUKCYJNE DACH ŚCIANY PIWNICA WENTYLACJA TRANSPORT I POSADOWIENIE STACJI PRZYGOTOWANIE WYKOPU POD STACJĘ PRZYGOTOWANIE I TRANSPORT STACJI USTAWIENIE STACJI STATYKA STACJI MONTAŻ I PODŁĄCZENIE STACJI Informacja do Planu Bezpieczeństwa i Ochrony Zdrowia (BiOZ) Uzgodnienia robocze Oświadczenie projektanta i sprawdzającego str. 3

4 RYSUNKI Rys Plan zagospodarowania terenu Rys Schemat ideowy Rys Rozmieszczenie urządzeń Rys Rozdzielnica średniego napięcia Rys Rozdzielnica niskiego napięcia typu RTS-w Rys Instalacja oświetleniowa Rys Instalacja uziemiająca Rys Widok stacji Rys Przekroje stacji Rys Posadowienie stacji Rys Warianty wykonania dachów Rys Rozładunek stacji Rysunki układu pomiarowego: Rys 1 Schemat układu pomiarowego. Rys 2 Schemat telemechanizacji stacji Rys 3 Widok tablicy liczniowej Rys 4 Rozmieszczenie aparatury wewnątrz rozdzielnicy lokalizacja przekładników pomiarowych. str. 4

5 STACJA TRANSFORMATOROWA SN/nn TYPU BEK 250/450 W OBUDOWIE BETONOWEJ OPIS TECHNICZNY Przedmiotem opracowania jest projekt wolnostojącej stacji jednotransformatorowej SN/nn typu BEK 250/450, jednej z wielu oferowanych przez Enco Sp. z o.o. Stacja BEK 250/450 przeznaczona jest do zasilania odbiorców komunalnych z sieci do 20 kv w wykonaniu kablowym. Zastosowano rozwiązania umożliwiające maksymalne ograniczenie wymiarów, pełną prefabrykację u producenta. Umożliwia to instalowanie nowego obiektu i jego szybkie oddanie do eksploatacji. Przeznaczona jest do ustawienia wolnostojącego i w podstawowym rozwiązaniu przystosowana do pracy w sieci kablowej w dowolnym układzie sieciowym. Wykonane w technologii żelbetowej elementy stacji: dach, ściany zewnętrzne, podłoga i piwnica po zmontowaniu stanowią jedną zwartą obudowę stacji. Stacja przystosowana jest do obsługi wewnętrznej i posiada drzwi wejściowe do części z rozdzielnicami SN i nn i drzwi wejściowe do części z transformatorem. Wejście do piwnicy kablowej odbywa się przez właz umieszczony w części z rozdzielnicami SN/ i n.n. Na życzenie klienta budynek stacji może mieć wydzielone pomieszczenie z oddzielnym wejściem. Stacja BEK 250/450 składa się z dwóch bloków funkcjonalnych : części dla rozdzielnic średniego i niskiego napięcia, na życzenie może to być wydzielone pomieszczenie części na transformator, na życzenie może to być wydzielone pomieszczenie str. 5

6 PODSTAWA PRAWNA OPRACOWANIA PN-EN 60694: 2001 Postanowienia wspólne dla norm na wysokonapięciową aparaturę rozdzielczą i sterowniczą. PN-EN 60298: 2000/A11:2002(U) Rozdzielnice prądu przemiennego w osłonach metalowych na napięcie 1kV do 52kV włącznie. PN-EN :2005(U) Wysokonapięciowa aparatura rozdzielcza i sterownicza. Część 200: Rozdzielnice prądu przemiennego na napięcie wyższe od 1kV do 52kV włącznie. PN-EN :2012 Rozdzielnice i sterownice niskonapięciowe. Zestawy badane w pełnym i niepełnym zakresie badań typu. PN-EN :2007 Prefabrykowane stacje transformatorowe SN/nN. PN-EN 50187:2002 Przedziały wypełnione gazem. Rozdzielnice prądu przemiennego na napięcie wyższe od 1kV do 52kV włącznie. PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z dnia 15 czerwca 2002r. Nr 75,poz.690). str. 6

7 str. 7

8 str. 8

9 str. 9

10 str. 10

11 str. 11

12 str. 12

13 MONTAŻ WYPOSAŻENIA ELEKTRYCZNEGO Do montażu wyposażenia elektrycznego stosowany jest system profili HM 40/22 zatopionych w betonie. Instalacja oświetleniowa w stacji prowadzona jest w rurkach zatopionych w betonie w procesie przygotowywania form lub natynkowo. W celu wyrównania potencjału elektrycznego używana jest płaska miedziana szyna wspólnego potencjału, do której podłączone są poszczególne urządzenia elektryczne stacji, jak również zbrojenie stacji i przewody uziemiające. Szyna ta jest umocowana na dwóch izolatorach i może być połączona z uziomem bednarką stalową ocynkowaną bezpośrednio lub przez przepust uziemiający HEA. Transformator umieszczony jest na specjalnych wibroizolatorach, dzięki czemu uzyskuje się redukcję poziomu hałasu rzędu 10 db. Wyprowadzenie i wprowadzenie kabli SN i nn do stacji odbywa się standardowo poprzez szczelne przepusty HSI. Wszystkie przepusty kablowe powinny posiadać oryginalne uszczelniacze. URZĄDZENIA ELEKTRYCZNE STACJI TRANSFORMATOROWEJ Schemat elektryczny stacji BEK 250/400 został przedstawiony na rys. 01. Stacja transformatorowa jest wyposażona w: - rozdzielnicę SN typu RP-24 (3-polową) produkcji ENCO. - rozdzielnicę nn typu RTS-w (12-polowej) produkcji Enco, - olejowy (lub suchy) transformator o mocy do 630 kva. Rozmieszczenie urządzeń w pomieszczeniu stacji dla tego projektu zostało przedstawione na rys. 02. ROZDZIELNICA SN Rozdzielnica SN o izolacji powietrznej składa się z pola liniowego, pola transformatorowego oraz pola pomiarowego. Konstrukcję pól stanowi rama spawana z profili o dużej wytrzymałości mechanicznej. W górnej części pola znajduje się klapa otwierająca się pod wpływem ciśnienia gazów powstałych wskutek łuku elektrycznego w stanach awaryjnych. Osłony boczne i ścianka tylna wykonane są z blachy str. 13

14 ocynkowanej. Szyny zbiorcze wykonane są z prętów miedzianych o średnicy 16mm izolowanych dodatkowo osłonami termokurczliwymi. Pomiędzy polami zastosowano osłony izolacyjne uniemożliwiające przedostanie się łuku do sąsiednich celek w przypadku zwarcia w jednej celce. Pole liniowe typu LR1 wyposażone jest w rozłącznik typu KLS 20/ , natomiast pole transformatorowe w rozłącznik KLFS 20/ z podstawami na wkładki bezpiecznikowe typu HH. Pola liniowe standardowo wyposażone są w gniazda wskaźników obecności napięcia, służące jednocześnie do uzgadniania faz. Dodatkowo bezpieczeństwo obsługi zapewnione jest przez zastosowanie płyty izolacyjnej wsuwanej podczas naprawy, konserwacji pomiędzy otwarte styki rozłącznika. Rozłączniki wyposażone są w uziemniki szybkie, przystosowane do załączania na zwarcie. Układ rozłącznik- uziemnik wyposażony jest w blokady mechaniczne uniemożliwiające wykonanie nieprawidłowych manewrów łączeniowych. Przykłady dodatkowego wyposażenia: wyłącznik próżniowy w polu liniowym typu LW1 wyłącznik próżniowy w polu transformatorowym typu TW1 wskaźnik przepływu prądu zwarciowego FLAIR bezpośredni napęd elektryczny typu NS-2 mocowany do drzwi pola wyzwalacz otwierający do rozłącznika w polu transformatorowym do zdalnego otwierania rozłącznika przez zabezpieczenie przeciążeniowe lub cieplne transformatora w polach rozdzielnicy z wyłącznikami cyfrowe zabezpieczenia zwarciowe i przeciążeniowe ograniczniki przepięć typu HDA, SPA lub GXE w polu transformatorowym uchwyty kulowe o średnicy 25mm do zakładania uziemień przenośnych. W polach liniowych możliwe jest wprowadzenie kabli o izolacji XLPE lub tradycyjnych o izolacji papierowej nasyconej, z zachowaniem dopuszczalnego promienia gięcia. str. 14

15 Wymiary rozdzielnicy L.p. Rozdzielnica RP-24 1 Typ pola LR1 TR1 PUI1 2 Szerokość [mm] Wysokość [mm] Głębokość [mm] Wymagany odstęp od tylnej ściany [mm] 6 Orientacyjna masa [kg] Parametry elektryczne rozdzielnicy L.p. Rozdzielnica RP-24 1 Napięcie znamionowe 24 kv 2 Napięcie probiercze 50hZ, 50 kv 1min. 3 Częstotliwość znamionowa 50 Hz 4 Rodzaj izolacji powietrze 5 Prąd znamionowy ciągły: -pola transformatorowego 63 A -pola liniowego i szyn 630 A zbiorczych 6 Znamionowy prąd cieplny 1s. 16 ka 7 Znamionowy prąd szczytowy 40 A 8 Zgodność z normami PN-88/E IEC 298 VDE 067 Cz.6 ROZDZIELNICA nn W stacji BEK 250/450 zastosowana została rozdzielnica 12 polowa typu RTS-w o konstrukcji szkieletowej, którą można wyposażyć w: Rozłącznik główny o prądzie znamionowym 1250 A lub 1600A, str. 15

16 Szynę PEN z zaciskami typu V-240mm 2, na izolatorach wsporczych 1 kv, Pole potrzeb własnych wraz z zabezpieczeniem obwodów pomocniczych, obwodu oświetlenia stacji i gniazd wtykowych, zasilanie sygnalizatora zwarć, Pomiar prądu i napięcia w polu zasilającym rozdzielnicy, Rozłączniki bezpiecznikowe listwowe rozłączane trójbiegunowo z zaciskami typu V-240mm 2 ( 6 pól wyposażonych w rozłączniki bezpiecznikowe 400A i 6 pól rezerwowych wyposażonych w osłony na polach umożliwiających w późniejszym okresie zabudowę rozłączników bezpiecznikowych 160A, 250A, 400A lub 630A), Tablica licznikowa z listwą SKA, analizatorem parametrów sieci oraz z miejscem na licznik energii, Szyny zbiorcze miedziane, osłonięte, Umieszczoną na elewacji tabliczkę znamionową rozdzielnicy. Wymiary rozdzielnic: Producent rozdzielnicy ENCO Sp. z o.o. Typ rozdzielnicy RTS w szerokość [mm] 12 pól 1300 wysokość [mm] 1860 głębokość [mm] 350 masa orientacyjna 12 pól [kg] 150 masa orientacyjna 10 pól [kg] 130 masa orientacyjna 8 pól [kg] 110 str. 16

17 Parametry elektryczne rozdzielnicy: Producent rozdzielnicy. Typ rozdzielnicy RTS - w Napięcie znamionowe 230/400 V Napięcie znamionowe izolacji 1000 V Prąd znamionowy ciągły -szyn zbiorczych i pola transform. -pól odpływowych 1250 A 160/250/ /630 A Prąd znamionowy krótkotrwały 1s wytrzymywany 25 ka Prąd znamionowy szczytowy wytrzymywany 53 ka Stopień ochrony IP 20 TRANSFORMATOR W stacji typu BEK 250/450 możliwe jest zainstalowanie transformatora SN/nn o mocy do 630 kva. PROJEKTOWANY TRANSFORMATOR 630kVA Transformator jest ustawiony na specjalnych podstawach amortyzujących typu POWAR, które powodują obniżenie poziomu hałasu o ok. 10 decybeli. Pod komorą transformatorową znajduje się szczelna wanna olejowa, o pojemności ponad 100% objętości oleju z transformatora. Montażu i ewentualnej wymiany transformatora dokonuje się przez drzwi lub dźwigiem od góry po zdjęciu dachu. Orientacyjna masa transformatora o mocy od 160 kva do 630 kva wynosi odpowiednio ok. 800 kg do 2050 kg. W drzwiach komory transformatora zainstalowana została barierka ochronna zamocowana na wysokości 1,2 m. Wentylacja odbywa się za pomocą kratek wentylacyjnych umieszczonych w drzwiach i tylnej ścianie stacji. str. 17

18 Transformator jest połączony z rozdzielnicą SN trzema kablami jednożyłowymi typu YHAKXS 1 70/25mm 2 12/20kV prowadzonymi na specjalnych konstrukcjach wsporczych i po ścianach pomieszczenia stacji transformatorowej na uchwytach. Kable zakończone: od strony rozdzielnicy SN głowicami kablowymi (pole TR): typu RSSS 5227 od strony transformatora: głowicami typu POLT 24C/1XI (dla transformatora z izolatorami porcelanowymi) Połączenia transformatorów z rozdzielnicami niskiego napięcia jest wykonano wiązkami kabli 4 (2 YKXS 1 240mm 2 ) 0,6/1kV. Obliczenia dla ww. kabli zostały przedstawione w punkcie 6. INSTALACJE ELEKTRYCZNE POTRZEB WŁASNYCH STACJI Oświetlenie stacji transformatorowej jest wykonane oprawami żarowymi, które są załączane za pomocą bryzgoszczelnego wyłącznika instalacyjnego zamocowanego na wysokości 1,4 m przy drzwiach wejściowych do pomieszczenia rozdzielnic SN/nn. Obie instalacje są wykonane przewodami typu DY 1,5 mm 2 (instalacja oświetleniowa) i DY 2,5 mm 2 (instalacja gniazd wtykowych) prowadzonymi w rurkach w ścianach betonowych. Zabezpieczenie obwodów potrzeb własnych i jednofazowe gniazdo wtykowe znajduje się w rozdzielnicy niskiego napięcia. UZIEMIENIE STACJI TRANSFORMATOROWEJ Jako uziemienie stacji transformatorowej, tak robocze, jak i ochronne należy wykorzystać w miarę możliwości uziomy naturalne i sztuczne, jak rurowe, metalowe instalacje podziemne, uziemienia fundamentowe wyprowadzone z ław fundamentowych sąsiednich budynków, uziom otokowy ułożony wokół budynku stacji transformatorowej lub uziomy szpilkowe. Uziemienie ochronne należy zrealizować poprzez połączenie linką miedzianą LgY 50 mm 2. W ten sam sposób należy też wykonać inne połączenia instalacji uziemiającej tj. metalowych części urządzeń stacyjnych, stalowych spawanych konstrukcji rozdzielnic i kadzi transformatora (zacisku uziemiającego kadzi transformatora). str. 18

19 Przewód powinien być przymocowany do metalowych konstrukcji rozdzielnic za pomocą śrub M10. Dodatkowo metalowe konstrukcje rozdzielnic są połączone między sobą poprzez stalowe kotwy zabetonowane w posadzce stacji, którymi rozdzielnice są mocowane i stabilizowane na podłożu. W podobny sposób należy wykonać też inne połączenia elementów instalacji uziemiającej. Bednarka uziemienia ochronnego powinna być połączona z uziomem przez spawanie. Jednocześnie uziemienie ochronne powinno zostać rozszerzone o połączenia wyrównawcze podłączające do uziemienia ochronnego metalowe elementy budowlane jak ościeżnice i drzwi, przy czym te ostatnie powinny zostać połączone z instalacją uziemiającą na ostatnim odcinku miedzianą linką o średnicy minimum 5 mm. Uziemienie robocze rozdzielnicy nn należy zrealizować poprzez podłączenie do śrubowego (minimum 2 x M10) zacisku umieszczonego na szynie PEN rozdzielnicy nn bednarki FeZn 40 5 połączonej z uziomem np. fundamentowym lub z uziomem otokowym. Bednarka uziemienia ochronnego powinna zostać pomalowana, zgodnie z PN, w pasy żółto-zielone, zaś ciąg przewodów uziemienia roboczego farbą jasnoniebieską. Wartość maksymalna Ru nie może przekroczyć wartości 5 Ω, a także wartości wyznaczonej ze wzoru: R u 50V 0, 2 I z R u 0, 7 gdzie Iz - skompensowany prąd zwarcia doziemnego. Plan instalacji uziemiającej stacji transformatorowej został pokazany na rys. 05 OBLICZENIA dobór kabli SN łączących rozdzielnicę SN z transformatorem I obctrsn SNTR 3 U N gdzie: str. 19

20 UN - napięcie znamionowe międzyprzewodowe (UN =15,75kV); SNTR moc znamionowa transformatora (SNTR =630kVA); IobcTRSN prąd obciążenia transformatora po stronie SN. 630 I obctrsn 23, 1A 3 15,75 Długotrwały prąd dopuszczalny kabli YHAKXS 1x70mm 2 wynosi 130 A Dobrano kabel SN: 3x YHAKXS 1x70mm 2 dobór kabli nn łączących rozdzielnicę nn z transformatorem I obctrnn SNTR 3 U N gdzie: UN - napięcie znamionowe międzyprzewodowe (UN =0,4kV); SNTR moc znamionowa transformatora (SNTR =630kVA); IobcTRSN prąd obciążenia transformatora po stronie SN. 630 I obctrnn 910A 3 0,4 Długotrwały prąd dopuszczalny kabli YKXS 1x240mm 2 wynosi 910 A Dobrano kabel nn: 4x(2xYKXS 1x240mm 2 ) str. 20

21 ZESTAWIENIE MATERIAŁÓW Lp. Jedn Liczba Wyszczególnienie. 1. Rozdzielnica SN 4-polowa typu RP- 24 szt Transformator 15/0,4 kv o mocy 630 kva szt Rozdzielnica nn 0,4kV typu RTS szt Głowice kablowe wnętrzowe RSSS 5227R kpl Głowice kablowe wnętrzowe POLT24C/1XI kpl Kable nn YKXS 240mm 2 m Podkładki amortyzujące POWAR szt Uchwyt do mocowania kabla szt Kable SN 20kV YHAKXS 1x70mm 2 m Wskaźnik przepływu prądu zwarciowego (na żądanie) kpl. PARAMETRY STACJI Stopień ochrony obudowy stacji IP 43; Wytrzymałość osłon zewnętrznych i otworów wentylacyjnych na uderzenia mechaniczne o energii 20 J; Moc stacji 630kVA; Wytrzymałość dachu na obciążenie statyczne 2500 N/m 2 Klasa obudowy ze względu na nagrzewanie 20 Podłączenia uziemiające Ip - 28 ka (1s), Ik 11 ka (1s); Klasa odporności ogniowej ścian pełnych REI 120; Minimalna temperatura otoczenia dla klasy minus 25 O C warunki wnętrzowe; str. 21

22 Wysokość zabudowy do 1000 m n.p.m.; Średnia wartość wilgotności względnej mierzona w okresie 24h - 95%. UKŁAD POMIAROWY Sprawdzenie obciążenia przekładnika prądowego Prąd obliczeniowy I OBL = Sprawdzenie prądu pierwotnego: S N = 300 = 12,43 A 3 U N cosφ ,93 I NPP = 15 A Warunek spełniony 0,05I N I OBL 1,2I N 0,75 12,43 18 Dobór mocy przekładników prądowych S P = 0,125 VA S Z = 1,25Ω l=8 m S Prz = I 2 2l sᵧ = 2l ,5 = = 2,86 VA 54 2,5 S obc = S prz + S p + S z = 2,86 + 0, ,25 = 4,235 2,5 VA 4,235 VA 10 VA Dobrane parametry przekładnika prądowego: TPU5 15/5 A/A kl. 0,2 FS5 wzorcowany o SN = 10 VA Sprawdzenie obciążenia przekładnika napięciowego Dobór mocy przekładników napięciowych: Rdzeń I pomiar rozliczeniowy energii Sp = 1,7 VA 0,25 S N S P S N 0,625 VA 1,7 VA 2,5 VA Warunek spełniony dlaprzekładnika UMZ 17,5 15:V3/0,1: 3 ; I:5VA, kl 0,5. str. 22

23 WYMIARY STACJI Szerokość zewnętrzna 2580 mm Długość zewnętrzna 4580 mm Wysokość pomieszczenia urządzeń elektrycznych 2430 mm Wewnętrzna wysokość piwnicy 650 mm Wysokość całkowita (dach wariant A) 3570 mm Wysokość po posadowieniu (od poziomu gruntu) 2745 mm Orientacyjna masa bez wyposażenia 18 tony Orientacyjna masa z wyposażeniem 20 ton Powierzchnia zabudowy 11,25 m 2 Powierzchnia użytkowa 9,89 m 2 OPIS BUDOWLANY STACJI SYSTEMU BEK Budynki stacji wykonywane są z żelazobetonu B-40, co gwarantuje jego wysoką wodoszczelność oraz wytrzymałość w przypadku wystąpienia zwarcia łukowego, a także zachowany jest wysoki współczynnik przewodnictwa cieplnego 21 W/m 2 x K. Powierzchnię narażoną bezpośrednio na ewentualny wyciek oleju transformatorowego skonstruowano w sposób uniemożliwiający przedostanie się oleju do gleby. Stacje są architektonicznie dopasowane do swego przyszłego otoczenia. Jest to możliwe dzięki różnorodnym formom wykonania zewnętrznego, np.: dach dwuspadowy, czterospadowy, cegła klinkierowa, tynk płukany, imitacja muru pruskiego lub tradycyjny tynk zewnętrzny. Z uwagi na środowisko naturalne do produkcji stacji używane są tylko i wyłącznie surowce podlegające ponownemu przetworzeniu, niezanieczyszczające środowiska naturalnego. Dzięki różnorodności form zewnętrznych stacji (fasada, dachówki) stacje są również harmonijnie wkomponowane w krajobraz. Kolorystyka stacji może być ustalona dowolnie, według palety RAL. Planowanie, produkcja i montaż podlegają stałej kontroli, co sprawia, że stacje str. 23

24 rozdzielcze spełniają najwyższe wymagania jakościowe zawarte w normach DIN ISO 9001/EN Należy zaznaczyć, iż stacje typu BEK zwykle nie potrzebują wykonywania specjalnych fundamentów, lecz jedynie wykonania wykopu i przygotowania podłoża (podsypka żwirowa) według dostarczonej dokumentacji. ELEMENTY KONSTRUKCYJNE Stacje typu BEK składają się z następujących elementów: dach, ściany zewnętrzne, strop, piwnica kablowa. Poszczególne ściany oraz strop są za sobą zespawane, co powoduje ich całkowitą odporność na ciśnienie, powstałe przy ewentualnym zwarciu w stacji. Konstrukcje stacji wykonywane są według dokumentacji opartej na obliczeniach statycznych sprawdzonych i zatwierdzonych przez uprawnionego statyka. Poprawność rozwiązań z punktu widzenia budowlanego została potwierdzona przez INSTYTUT TECHNIKI BUDOWLANEJ w Warszawie. DACH Betonowy dach stacji jest osadzony na podkładkach z elastomeru. Pomiędzy ścianami stacji a dachem znajduje się specjalnie zabezpieczona szczelina wentylacyjna, która służy do wentylacji obiegowej całego pomieszczenia stacji. Dach ułożony jest luźno na budynku stacji. Dzięki temu w momencie wystąpienia zwarcia łukowego unosi się do góry, dając ujście ciśnieniu oraz gazom i cząsteczkom połukowym. Ponieważ w ściany wbudowane są specjalne bolce, opada on swobodnie na swoje dawne miejsce. W ten sposób nie uszkadza się ani dach, ani powierzchnia ścian, a co najważniejsze, nie stanowi to żadnego niebezpieczeństwa dla osób znajdujących się w pobliżu stacji, w przeciwieństwie do stacji murowanych. Powierzchnia kasetonowego dachu stacji typu BEK jest malowana farbą odporną na UV. Budynek stacji transformatorowej posiada również możliwość nabudowy dachu dwuspadowego lub czterospadowego na konstrukcji drewnianej lub stalowej str. 24

25 ocynkowanej (lub alucynkowej) pokrytego blachą stalowa ocynkowaną imitującą dachówkę. Przykłady rozwiązań dachów przedstawione zostały na rysunku 10. ŚCIANY Ściany wykonane są w postaci płyty z żelbetu o grubości 10 cm. Wokół przewidzianych otworów umieszczono dodatkowe zbrojenie w celu zapewnienia odpowiedniej wytrzymałości na obciążenia. Dwuwarstwowe zbrojenie ścian jest przewidziane do przeniesienia obciążeń dynamicznych w czasie zwarcia łukowego. Analogicznie jak ściany jest wykonany strop z tą tylko różnicą, że ma on grubość 16 cm. Całość zbrojenia betonu jak też elementy konstrukcyjne i montażowotechnologiczne są ze sobą połączone galwanicznie i uziemiane wg projektu elektrycznego. Wykończenie i kolor ścian wewnętrznych stacji beton + farba emulsyjna biała natomiast ścian zewnętrznych stacji tynk akrylowy o kolorze z palety RAL. Wentylacja ma charakter konwekcyjny poprzez specjalne kratki rozmieszczone w drzwiach do pomieszczenia z transformatorem i z rozdzielnicami SN i nn. Cała stolarka w stacji jest wykonana z blachy ocynkowanej (lub alucynkowej) malowanej proszkowo według standardu kolorów RAL. Drzwi stacji wyposażone w zamek energetyczny pod wkładkę MASTER KEY oraz uchwyt dla zakładania kłódki. W celu uniemożliwienia zamknięcia pracownika wewnątrz stacji, zamek umożliwia otwarcie drzwi od wewnątrz, niezależnie od pozycji klamki wewnętrznej (ANTYPANIKA). Zamek posiada ochronę wkładki przed wpływem czynników zewnętrznych. PIWNICA Piwnica kablowa wykonana jest w postaci jednolitego prefabrykatu (monolitycznego odlewu pod całym budynkiem stacji) na bazie prostopadłościanu o stopniowanej grubości ścianek bocznych i stałej grubości dna piwnicy równej 10 cm. Posiada też przegrodę o wysokości 25 cm celem wydzielenia części piwnicy na str. 25

26 wannę olejową. W ściankach bocznych wbetonowane są na stałe przepusty kablowe, uziemiające i uchwyty transportowe do przenoszenia całej stacji. W części fundamentowej stacji osadzone zostały wielokrotnego użytku przepusty wykonane w technologii mechanicznego sprężania dla kabli średniego i niskiego napięcia, które na etapie dostawy stacji zapewniają pełną wodoszczelność bez wprowadzonych kabli. Dla kabli średniego napięcia przepusty umożliwiają wprowadzenie do trzech linii kablowych jednożyłowych YHAKXS, XUHAKXS, XRUHAKXS 12/20kV o przekroju żyły roboczej 240mm 2 AL, 120mm 2 AL i 70mm 2 AL, z trzech stron tj. przedniej, tylnej i jednej z bocznych ścian stacji, (na której nie ma misy olejowej). W przypadku dwóch przepustów na jednej ścianie są one wykonane jako niezależne przepusty zapewniające odległość poziomą minimum 25 cm między obrzeżami kabli należących do dwóch różnych linii kablowych. Dla kabli niskiego napięcia przepusty umożliwiają wprowadzenie linii kablowych czterożyłowych YAKXS o przekrojach 240mm 2 AL, 120mm 2 AL i 70mm 2 AL, z trzech stron tj. przedniej, tylnej i jednej z bocznych ścian stacji, (na której nie ma misy olejowej). Powierzchnia misy olejowej jest pokryta 3-krotną warstwą farby olejoochronnej. Piwnica jako monolit w połączeniu z odpowiednim wykończeniem powierzchni oraz techniką przepustów kablowych zapewnia całkowitą wodo- olejo- i gazoszczelność w obu kierunkach. WENTYLACJA Wentylacja ma charakter konwekcyjny poprzez specjalne kratki rozmieszczone w ścianach i drzwiach w bezpośrednim otoczeniu transformatora. Na życzenie klienta można wprowadzić wentylację wymuszoną realizowaną poprzez odpowiedni dobór wentylatorów, z których jeden umieszcza się na dolnej kratce wentylacyjnej drzwi a drugi (dobrany jako wyciągowy) na kratce wentylacyjnej umieszczonej w ścianie. TRANSPORT I POSADOWIENIE STACJI str. 26

27 W związku z wymiarami i masą stacji transformatorowej należy przestrzegać kilku zasad wymienionych poniżej, a związanych z prawidłowym transportem i posadowieniem. PRZYGOTOWANIE WYKOPU POD STACJĘ Posadowienie stacji typu BEK wymaga wykonania wykopu wg rys. 08. Podłoże wykopu należy wyłożyć 20 cm warstwą żwiru i zagęścić całość mechanicznie. Należy bezwzględnie pamiętać o odpowiednim wypoziomowaniu podsypki żwirowej przed posadowieniem stacji. Zachować ostrożność przy wybieraniu mechanicznym spodnich warstw gruntu tak, aby pozostawić grunt rodzimy w stanie nienaruszonym. Zapobiega to późniejszym przemieszczeniom budynku i powstaniu naprężeń w kablach elektrycznych. Wymagana nośność dla podłoża gruntu: 150 kn/m 2. Inspektor nadzoru budowy winien sprawdzić nośność gruntu, na którym będzie ustawiona stacja. PRZYGOTOWANIE I TRANSPORT STACJI Stacje typu BEK posiadają budowę składającą się z trzech oddzielnie wykonywanych elementów: szczelnej monolitycznej piwnicy kablowej, korpusu i dachu. Aby umożliwić transport stacje typu BEK rozdziela się na: 1) piwnicę kablową 2) korpus z dachem. Każda z tych części wyposażona w zawiesia transportowe. Rodzaje zawiesi transportowych: 1. - do podnoszenia samego dachu typ RD24-4szt do podnoszenia piwnicy typ.rd30-4szt do podnoszenia korpusu z dachem typ.rd36-4szt. str. 27

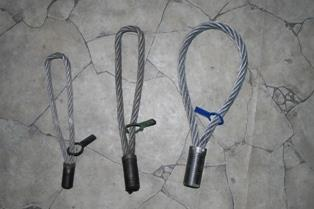

28 1 2 3 Transport do miejsca przeznaczenia powinien odbywać się przy wykorzystaniu platformy niskopodwoziowej, ładunek powinien być rozmieszczony równomiernie na całej powierzchni platformy. Ładunek w czasie transportu należy zabezpieczyć przed przemieszczaniem się i urazami mechanicznymi. Należy sprawdzić czy do transportu przykręcono kątowniki w narożnikach, we wnętrzu stacji. Kątowniki łączą ze sobą dach i korpus stacji. str. 28

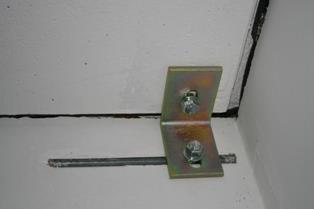

29 USTAWIENIE STACJI Stację osadzać za pomocą dźwigu o nośności, co najmniej dwukrotnie większej od masy całkowitej stacji, w celu zapewnienia odpowiedniego bezpieczeństwa na placu budowy. Po posadowieniu piwnicy i dokładnym wypoziomowaniu należy wykręcić zawiesia transportowe z podłogi piwnicy a otwory zaślepić. Bardzo ważnym elementem wyposażenia piwnicy jest uszczelka przyklejona na obwodzie. Z uwagi na warunki transportu producent może dostarczyć uszczelkę luzem w takim przypadku należy ją przykleić przed posadowieniem korpusu. Drugim etapem jest umieszczenie korpusu przykrytego dachem wyposażonego w urządzenia elektroenergetyczne. Po ustawieniu korpusu i dachu na właściwym miejscu, zawiesie transportowe RD36 wykręcane jest z otworu technologicznego i w to samo miejsce wkręcany jest bolec stabilizujący. Kątownik łączący korpus z dachem Otwory po zawiesiach transportowych należy zatkać zaślepkami ø75 oraz sprawdzić czy po posadowieniu stacji został zdemontowany kątownik łączący korpus z dachem. STATYKA STACJI Obliczenia statyczne konstrukcji stacji wykonane przez dyp. inż Gerhard Maiwald rzeczoznawcę ds. budownictwa z Biura Inżynieryjnego Statyki i Konstrukcji str. 29

30 Budowlanych w Hiddenhausen i zatwierdzone przez Okręgowy Urząd Budownictwa w Hannoverze. Całość sprawdzona przez Dr. Ing. W. Hartmann Prüfingenieur fur Baustatik, Pagenmarkt Herford (RFN), nr kontroli P 960/91/1. MONTAŻ I PODŁĄCZENIE STACJI Prace związane z montażem i podłączeniem stacji do sieci SN i nn, jak również wykonanie uziomów powinny być wykonywane przez wyspecjalizowane firmy energetyczne. Zakres prac związanych z przygotowaniem miejsca pod stację, posadowieniem i podłączeniem stacji: wykonanie wykopu, uziemień stacji, posadowienie stacji zgodnie z dokumentacją części budowlanej, podłączenie uziomów do wyprowadzonych zacisków uziemiających stacji, wprowadzenie do stacji i podłączenie kabli SN i nn, uszczelnienie przepustów kablowych, zasypanie wykopów, uporządkowanie terenu wokół stacji. Uwaga: Wszystkie późniejsze przestawienia stacji powinny być przeprowadzane z udziałem serwisu dostawcy str. 30

31 1. Informacja do Planu Bezpieczeństwa i Ochrony Zdrowia (BiOZ) PROJEKT BUDOWLANO - WYKONAWCZY OBIEKTÓW SPORTOWYCH MOSiR W LUBARTOWIE - BOISKO I PARKING BRANŻA ELEKTRYCZNA (stacja transformatorowa 15/0,4KV, linia SN, linia nn) podpis Projektował: Sprawdzał: Radosław Kaczmarek POM/0217/POOE/09 Jarosław Kur 78/Gd/02 Opis: str. 31

32 Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. Dz.U. nr 120 (wraz późniejszymi zmianami) w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia poniżej wymienia się informacje dotyczące zagrożeń, które mogą wystąpić przy prowadzeniu prac wykonawczych związanych z przebudową linii kablowej nn-0,4kv 2 pkt.3 ust.1 w/w Rozporządzenia zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów - demontaż linii kablowej, napowietrznej nn-0,4kv - budowa linii kablowej, napowietrznej nn-0,4kv - wykopanie rowów pod kabel i dołów pod fundamenty słupów oświetleniowych - zasypanie rowów z ubiciem - montaż słupów - pomiary rezystancji uziemienia i rezystancji izolacji kabli - podłączenie kabli nn pod napięcie na słupie - pomiar skuteczności zerowania 2 pkt.3 ust.2 w/w Rozporządzenia wykaz istniejących obiektów budowlanych - linia kablowa nn-0,4kv - linia kablowa SN-15kV - linia napowietrzna nn-0,4kv 2 pkt.3 ust.3 w/w Rozporządzenia wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi - linie kablowe nn-0,4kv - linie kablowej SN-0,4kV, stacja transformatorowa. - istniejące uzbrojenie podziemne terenu str. 32

33 2 pkt.3 ust.4 w/w Rozporządzenia wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaj zagrożenia oraz miejsce i czas ich wystąpienia - porażenie prądem nn- średnie, - wpadnięcie do wykopu- małe, - potrącenie przez pojazd kołowy- małe. - Upadek z wysokości- średnie 2 pkt.3 ust.5 w/w Rozporządzenia wskazanie sposobu prowadzenie instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych - budowa linii kablowej nn-0,4kv będzie wykonywany w stanie beznapięciowym a miejsce pracy winno zostać odpowiednio przygotowane w sposób określony w poleceniu na pracę. Pracownicy wykonujący te prace powinni przez dopuszczającego i kierującego zespołem pracowników zostać zapoznani ze sposobem przygotowania miejsca pracy, ze wskazaniem występujących zagrożeń oraz z omówieniem sposobu wykonywania robót 2 pkt.3 ust.6 w/w Rozporządzenia wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń - należy dokonać wygrodzenia miejsc pracy (wykopów do układania kabla), - dla prawidłowego i bezpiecznego prowadzenia prac należy zapewnić pracownikom stosowne do potrzeb: sprzęt, narzędzia oraz środki ochrony indywidualnej. Na podstawie w/w informacji Kierownik budowy jest obowiązany sporządzić lub zapewnić sporządzenie przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia "planu bioz". Opracowany plan bezpieczeństwa winien zostać uzgodniony z Inwestorem. str. 33

34 2. Uzgodnienia robocze ZUDP w opracowaniu ogólnym zagospodarowania terenu. str. 34

35 3. Oświadczenie projektanta i sprawdzającego Radosław Kaczmarek Warszawa, dnia ul.opaczewska 42/ Warszawa OŚWIADCZENIE Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 roku Prawo budowlane (Dz. U. z 2010 roku Nr 243, poz tekst jednolity), składam niniejsze oświadczenie, jako projektant* i sprawdzający* projektu budowlanego zamierzenia budowlanego pod nazwą: PROJEKT BUDOWLANO - WYKONAWCZY OBIEKTÓW SPORTOWYCH MOSiR W LUBARTOWIE - BOISKO I PARKING BRANŻA ELEKTRYCZNA (stacja transformatorowa 15/0,4KV, linia SN, linia nn) o sporządzeniu projektu budowlanego, zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projekt budowlany został zaprojektowany*/ sprawdzony* na podstawie posiadanych uprawnień budowlanych nr POM/0217/POOE/09 w specjalności instalacyjnej w zakresie instalacji i sieci energetycznych.: podpis Do przedmiotowego projektu budowlanego została, zgodnie z art. 20 ust. 1 pkt 1b, sporządzona informacja dotyczącą bezpieczeństwa i ochrony zdrowia ze względu na specyfikę projektowanego obiektu budowlanego, uwzględniana w planie bezpieczeństwa i ochrony zdrowia zgodnie z art. 21a ust. 1 ustawy z dnia 7 lipca 1994 roku Prawo budowlane (Dz. U. z 2010 roku Nr 243, poz tekst jednolity) spełniająca wymagania rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 roku (Dz. U. z 2003 roku Nr 120, poz.1126) w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. ** Podpis str. 35

36 Jarosław Kur Warszawa, dnia ul.h. Lange Starogard Gdański OŚWIADCZENIE Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 roku Prawo budowlane (Dz. U. z 2010 roku Nr 243, poz tekst jednolity), składam niniejsze oświadczenie, jako projektant* i sprawdzający* projektu budowlanego zamierzenia budowlanego pod nazwą: PROJEKT BUDOWLANO - WYKONAWCZY OBIEKTÓW SPORTOWYCH MOSiR W LUBARTOWIE - BOISKO I PARKING BRANŻA ELEKTRYCZNA (stacja transformatorowa 15/0,4KV, linia SN, linia nn) o sporządzeniu projektu budowlanego, zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projekt budowlany został zaprojektowany*/ sprawdzony* na podstawie posiadanych uprawnień budowlanych nr 78/Gd/2002 w specjalności instalacyjnej w zakresie instalacji i sieci energetycznych.: podpis Do przedmiotowego projektu budowlanego została, zgodnie z art. 20 ust. 1 pkt 1b, sporządzona informacja dotyczącą bezpieczeństwa i ochrony zdrowia ze względu na specyfikę projektowanego obiektu budowlanego, uwzględniana w planie bezpieczeństwa i ochrony zdrowia zgodnie z art. 21a ust. 1 ustawy z dnia 7 lipca 1994 roku Prawo budowlane (Dz. U. z 2010 roku Nr 243, poz tekst jednolity) spełniająca wymagania rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 roku (Dz. U. z 2003 roku Nr 120, poz.1126) w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. ** podpis str. 36

37 TS 35mm Tytuł opracowania: Projekt budowlany Obiektów Sportowych MOSiR w Lubartowie - boisko i parking. Inwestor: MOSiR Lubartów, ul. Lubelska 68 Projektant: UL. BRAZYLIJSKA 10A, LOK WARSZAWA Zespół projektowy: mgr inż. Radosław Kaczmarek mgr inż. Jarosław Kur Obiekt: Obiekty Sportowe MOSiR przy ul. Parkowej w Lubartowie Tytuł rysunku: Schemat układu pomiarowego po stronie SN. Stacja Sn/nN Numer rysunku: Skala: -- 1 Nr umowy:... Data: r. LPW

38 Tytuł opracowania: Projekt budowlany Obiektów Sportowych MOSiR w Lubartowie - boisko i parking. Inwestor: MOSiR Lubartów, ul. Lubelska 68 Projektant: UL. BRAZYLIJSKA 10A, LOK WARSZAWA Zespół projektowy: mgr inż. Radosław Kaczmarek mgr inż. Jarosław Kur Obiekt: Obiekty Sportowe MOSiR przy ul. Parkowej w Lubartowie Tytuł rysunku: Schemat telemechanizacji stacji SN/nN Numer rysunku: Skala: -- 2 Nr umowy:... Data: r.

39 Tytuł opracowania: Projekt budowlany Obiektów Sportowych MOSiR w Lubartowie - boisko i parking. Inwestor: MOSiR Lubartów, ul. Lubelska 68 Projektant: UL. BRAZYLIJSKA 10A, LOK WARSZAWA Zespół projektowy: mgr inż. Radosław Kaczmarek mgr inż. Jarosław Kur Obiekt: Obiekty Sportowe MOSiR przy ul. Parkowej w Lubartowie Tytuł rysunku: Numer rysunku: Skala: Widok tablicy licznikowej. Stacja SN/nN -- 3 Nr umowy:... Data: r.

40 Tytuł opracowania: Projekt budowlany Obiektów Sportowych MOSiR w Lubartowie - boisko i parking. Inwestor: MOSiR Lubartów, ul. Lubelska 68 Projektant: UL. BRAZYLIJSKA 10A, LOK WARSZAWA Zespół projektowy: mgr inż. Radosław Kaczmarek mgr inż. Jarosław Kur Obiekt: Obiekty Sportowe MOSiR przy ul. Parkowej w Lubartowie Tytuł rysunku: Rozmieszczenie aparatury wewnątrz rozdzielnicy - lokalizacja przekładników pomiarowych. Stacja SN/nN Numer rysunku: Skala: -- 4 Nr umowy:... Data: r.

41 2eSN zakr. PGE złącze kablowe SN zakr. PGE stacja transformatorowa SN/nn zakr. Inwestor 2xYAKXS 4x120+HDPE 2x110 2xYAKXS 4x120+HDPE 2x110 S 3.1/1 4/1 3/1 R A 5/1 rura HDPE 110, pod ew. monitoring i zasilanie bramy 2/1 YAKXS 4x25+HDPE 1x110 oświetlenie terenu 6/1 1/1 1/3 złącze kablowe-tymczasowe zasilanie przyszłych budynków ośw. boiska, parkingu a 1/2 M b c YAKXS 4x25+HDPE 1x110 oświetlenie boiska O N a S b c szafa oświetleniowa-sok h g E 2/3 C f d f d e f R B 2/2 D e f f R A R g a P 3/3 c Tytuł opracowania: 3/2 a c S Projekt budowlany Obiektów Sportowych MOSiR w Lubartowie - boisko i parking. Inwestor: MOSiR Lubartów, ul. Lubelska 68 Projektant: Obiekt: Obiekty Sportowe MOSiR przy ul. Parkowej w Lubartowie Tytuł rysunku: Projekt budowlany zagospodarowania terenu. UL. BRAZYLIJSKA 10A, LOK WARSZAWA Zespół projektowy: mgr inż. Radosław Kaczmarek mgr inż. Jarosław Kur Numer rysunku: 1.1. Nr umowy:... Skala: 1:500 Data: r.

42

43 0 Tytuł opracowania: Projekt budowlany Obiektów Sportowych MOSiR w Lubartowie - boisko i parking. Inwestor: MOSiR Lubartów, ul. Lubelska 68 Projektant: UL. BRAZYLIJSKA 10A, LOK WARSZAWA Zespół projektowy: mgr inż. Radosław Kaczmarek mgr inż. Jarosław Kur Obiekt: Obiekty Sportowe MOSiR przy ul. Parkowej w Lubartowie Tytuł rysunku: Numer rysunku: Skala: Rozmieszczenie urządzeń 1.3 1:500 Nr umowy:... Data: r.
