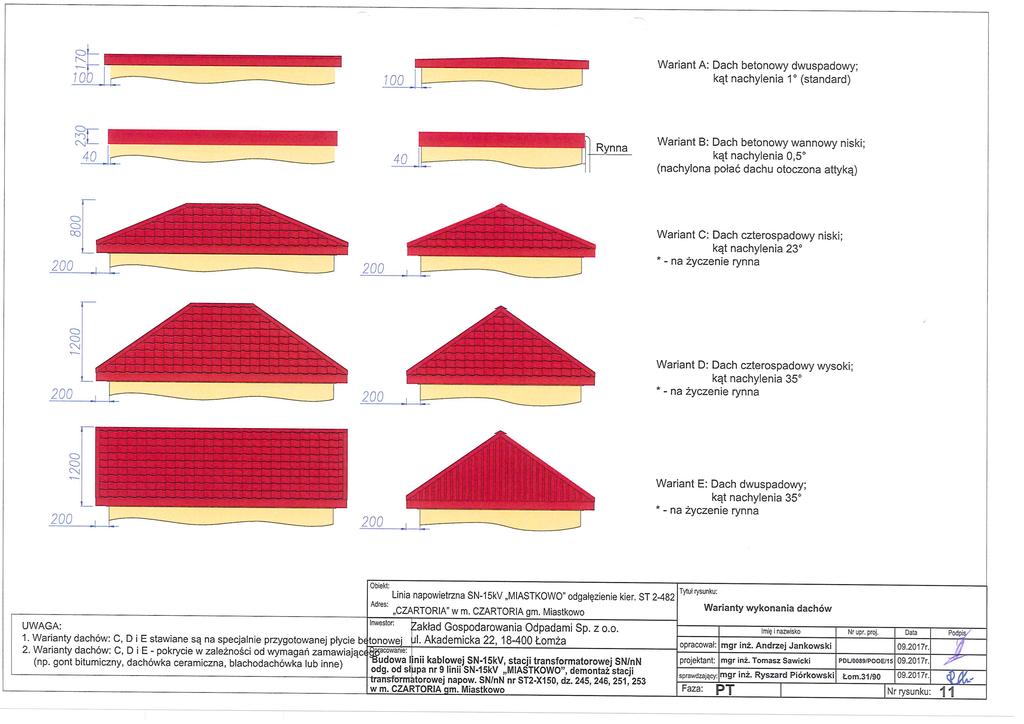

8 Przeznaczona jest do ustawienia wolnostojącego i w podstawowym rozwiązaniu przystosowana do pracy w sieci kablowej w dowolnym układzie sieciowym. Wykonane w technologii żelbetowej elementy stacji: dach, ściany zewnętrzne, podłoga i piwnica po zmontowaniu stanowią jedną zwartą obudowę stacji. Stacja przystosowana jest do obsługi wewnętrznej i posiada drzwi wejściowe do części z rozdzielnicami SN i nn i drzwi wejściowe do części z transformatorem. Wejście do piwnicy kablowej odbywa się przez właz umieszczony w części z rozdzielnicami SN/ i n.n. Stacja BEK 300/500 składa się z dwóch bloków funkcjonalnych : - części dla rozdzielnic średniego i niskiego napięcia - części na transformator Projektowana stacja transformatorowa kontenerowa zostanie zasilona kablem 3xXRUHAKXS 1x120/50 wyprowadzonym ze słupa nr 9/1 rozłącznik R Kabel należy wprowadzić do pola liniowego nr 4 zgodnie ze schematem jednokreskowym rys. nr 2 1. Montaż wyposażenia elektrycznego Do montażu wyposażenia elektrycznego stosowany jest system profili HM 40/22 zatopionych w betonie. Instalacja oświetleniowa w stacji prowadzona jest w rurkach zatopionych w betonie w procesie przygotowywania form lub natynkowo. W celu wyrównania potencjału elektrycznego używana jest płaska miedziana szyna wspólnego potencjału, do której podłączone są poszczególne urządzenia elektryczne stacji, jak również zbrojenie stacji i przewody uziemiające. Szyna ta jest umocowana na dwóch izolatorach i może być połączona z uziomem bednarką stalową ocynkowaną bezpośrednio lub przez przepust uziemiający HEA. Transformator umieszczony jest na specjalnych wibroizolatorach, dzięki czemu uzyskuje się redukcję poziomu hałasu rzędu 10 db. Wyprowadzenie i wprowadzenie kabli SN i nn do stacji odbywa się standardowo poprzez szczelne przepusty HSI. Wszystkie przepusty kablowe powinny posiadać oryginalne uszczelniacze. 2. Urządzenia elektryczne stacji transformatorowej Schemat elektryczny stacji BEK 300/500 został przedstawiony na rys. nr 2. Stacja transformatorowa jest wyposażona w: - rozdzielnicę SN typu SYSTEM-6 (4-polową) produkcji Elektrospark, - rozdzielnicę nn typu RTS-w (10-polowa) produkcji Enco, - suchy transformator o mocy 1000kVA.

9

10 Rozdzielnica nn W stacji BEK 300/500 zastosowana została rozdzielnica 10-polowa typu RTS-w o konstrukcji szkieletowej wyposażona w: - Rozłącznik główny o prądzie znamionowym 1600 A - Szynę PEN z zaciskami typu V-240mm 2, na izolatorach wsporczych 1 kv, - Pole potrzeb własnych wraz z zabezpieczeniem obwodów pomocniczych, obwodu oświetlenia stacji i gniazd wtykowych, zasilanie sygnalizatora zwarć, - Rozłączniki bezpiecznikowe listwowe rozłączane trójbiegunowo z zaciskami typu V- 240mm 2 - Szyny zbiorcze miedziane, osłonięte, - Umieszczoną na elewacji tabliczkę znamionową rozdzielnicy. Wymiary rozdzielnic: Producent rozdzielnicy ENCO Sp. z o.o. Typ rozdzielnicy RTS w szerokość [mm] 10 pól 1100 wysokość [mm] 1855 głębokość [mm] 350 masa orientacyjna [kg] 10 pól 120 Parametry elektryczne rozdzielnicy: Producent rozdzielnicy ENCO Sp. z o.o. Typ rozdzielnicy RTS - w Napięcie znamionowe 230/400 V Napięcie znamionowe izolacji 1000 V Prąd znamionowy ciągły - szyn zbiorczych i pola transform A 160/250/400/630 A - pól odpływowych Prąd znamionowy krótkotrwały 1s wytrzymywany 25 ka Prąd znamionowy szczytowy wytrzymywany 53 ka Stopień ochrony IP 20 Transformator W stacji typu BEK 300/500 zaprojektowano zainstalowanie transformatora SN/nn 1000kVA suchego.

11 Transformator jest ustawiony na specjalnych podstawach amortyzujących typu POWAR, które powodują obniżenie poziomu hałasu o ok. 10 decybeli. Pod komorą transformatorową znajduje się szczelna wanna olejowa, o pojemności ponad 100% objętości oleju z transformatora. Montażu i ewentualnej wymiany transformatora dokonuje się przez drzwi lub dźwigiem od góry po zdjęciu dachu. Orientacyjna masa transformatora o mocy od 160 kva do 1000 kva wynosi odpowiednio ok. 800 kg do 2050 kg. W drzwiach komory transformatora zainstalowana została barierka ochronna zamocowana na wysokości 1,2 m. Wentylacja odbywa się za pomocą kratek wentylacyjnych umieszczonych w drzwiach i tylnej ścianie stacji. Transformator jest połączony z rozdzielnicą SN trzema kablami jednożyłowymi typu YHAKXS 1 70/25mm 2 12/20kV prowadzonymi na specjalnych konstrukcjach wsporczych i po ścianach pomieszczenia stacji transformatorowej na uchwytach. Kable zakończone: - od strony rozdzielnicy SN głowicami kablowymi: typu POLT 24C/1XI - od strony transformatora: głowicami typu POLT 24C/1XI lub RSES 5227R (dla transformatora z izolatorami porcelanowymi) Połączenia transformatorów z rozdzielnicami niskiego napięcia jest wykonane wiązkami kabli 4 (4 YKXS 1 240mm 2 ) 0,6/1kV. Zastosowano cewkę wybijakową w polu transformatorowym SN-15kV dla zabezpieczenia temperaturowego transformatora Obliczenia dla ww. kabli: 1. Dobór kabli SN łączących rozdzielnicę SN z transformatorem I obctrsn SNTR 3 U N gdzie: UN - napięcie znamionowe międzyprzewodowe (UN =15,75kV); SNTR moc znamionowa transformatora (SNTR =1000kVA); IobcTRSN prąd obciążenia transformatora po stronie SN I obctrsn 27, 27A 3 15,75 Długotrwały prąd dopuszczalny kabli YHAKXS 1x120mm 2 wynosi 394 A Dobrano kabel SN: 3x YHAKXS 1x120mm 2 2. Dobór kabli nn łączących rozdzielnicę nn z transformatorem I obctrnn SNTR 3 U N

12 gdzie: UN - napięcie znamionowe międzyprzewodowe (UN =0,4kV); SNTR moc znamionowa transformatora (SNTR =1000kVA); IobcTRSN prąd obciążenia transformatora po stronie SN I obctrnn 1443A 3 0,4 Długotrwały prąd dopuszczalny kabli YKXS 1x240mm 2 wynosi 910 A Dobrano kabel nn: 4x(4xYKXS 1x240mm 2 ) 3. Instalacje elektryczne potrzeb własnych stacji Oświetlenie stacji transformatorowej jest wykonane oprawami żarowymi, które są załączane za pomocą bryzgoszczelnego wyłącznika instalacyjnego zamocowanego na wysokości 1,4 m przy drzwiach wejściowych do pomieszczenia rozdzielnic SN/nn. Obie instalacje są wykonane przewodami typu DY 1,5 mm 2 (instalacja oświetleniowa) i DY 2,5 mm 2 (instalacja gniazd wtykowych) prowadzonymi w rurkach w ścianach betonowych. Zabezpieczenie obwodów potrzeb własnych i jednofazowe gniazdo wtykowe znajduje się w rozdzielnicy niskiego napięcia. 4. Uziemienie stacji transformatorowej Uziemienie ochronne należy zrealizować poprzez połączenie linką miedzianą LgY 50 mm 2. W ten sam sposób należy też wykonać inne połączenia instalacji uziemiającej tj. metalowych części urządzeń stacyjnych, stalowych spawanych konstrukcji rozdzielnic i kadzi transformatora (zacisku uziemiającego kadzi transformatora). Przewód powinien być przymocowany do metalowych konstrukcji rozdzielnic za pomocą śrub M10. Dodatkowo metalowe konstrukcje rozdzielnic są połączone między sobą poprzez stalowe kotwy zabetonowane w posadzce stacji, którymi rozdzielnice są mocowane i stabilizowane na podłożu. W podobny sposób należy wykonać też inne połączenia elementów instalacji uziemiającej. Bednarka uziemienia ochronnego powinna być połączona z uziomem przez spawanie. Jednocześnie uziemienie ochronne powinno zostać rozszerzone o połączenia wyrównawcze podłączające do uziemienia ochronnego metalowe elementy budowlane jak ościeżnice i drzwi, przy czym te ostatnie powinny zostać połączone z instalacją uziemiającą na ostatnim odcinku miedzianą linką o średnicy minimum 5 mm. Uziemienie robocze rozdzielnicy nn należy zrealizować poprzez podłączenie do śrubowego (minimum 2 x M10) zacisku umieszczonego na szynie PEN rozdzielnicy nn bednarki FeZn 40 5 połączonej z uziomem np. fundamentowym lub z uziomem otokowym. Bednarka uziemienia ochronnego powinna zostać pomalowana, zgodnie z PN, w pasy żółtozielone, zaś ciąg przewodów uziemienia roboczego farbą jasnoniebieską. Otok stacji wykonać bednarką FeZn 40 x 5 mm. Wartość rezystancji uziemienia stacji powinna wynieść maksymalnie 2,8.

13

14

15

16

17

18

19

20 OBLICZENIA TECHNICZNEJ 1. Uziemienie ochronno-robocze stacji SN/nn Odbiorcy (wg N SEP-E-001). S.A.: Dla warunków zwarciowych określonych w warunkach przyłączenia PGE Dystrybucja UFT (1s) 92 Rz = = ~3,35Ω. 20%*Iz 0,2*137 gdzie: UFT(t F ) dopuszczalne napięcie uszkodzeniowe dla danego czasu trwania zwarcia doziemnego t F ;= 1; przyjęto ze stosownego wykresu w normie j.w. UFT(1s)=92V, Iz = prąd ziemnozwarciowy 55,8A przy czasie zwarcia 1s wg twp. - przy czym dla rezystancja uziemienia roboczego punktu neutralnego transformatora po stronie nn powinna wynosić: R B1 5Ω - przy czym dla rezystancja wypadkowa wszystkich uziemień punktów neutralnych i przewodów PEN (PE) linii tworzących sieć elektroenergetyczną, w której możliwe jest zwarcie doziemne z pominięciem przewodów PEN (PE) powinna wynosić: R E *50 10*50 R B = = ~2,8Ω. U gdzie: 50 najmniejsze dopuszczalne długotrwałe napięcie dotykowe w V, R E minimalna rezystancja między przewodem fazowym i ziemią odniesienia w miejscu zwarcia; przyjęto 10Ω, U 0 -.wartość skuteczna napięcia sieci względem ziemi: 230V.

21 2. Obliczenia dla rozliczeniowego układu pomiarowego pośredniego. a) Dobór transformatora: Moc przyłączeniowa: Pp = 500 kw Moc pozorna transformatora: Str = 1075,26 kva cos = 0,93 Prąd znamionowy: In = 20, A (dla 500kW) Dobrano transformator: TNOSCT 1000kVA, 15,75/042kV; Dyn5 b) Dobór przekładników prądowych: Moc przyłączeniowa: Napięcie znamionowe: Prąd pierwotny znamionowy: Dobrano przekładnik prądowy: Pp = 500 kw Un = 15,75 kv In = 20, A TPU /5A, kl. 0,2S, 10VA, FS5, Ith=12,5kA Warunek prądu znamionowego przekładników: Moc obciążenia przekładnika prądowego: rezystancja przewodów YKY 2x2,5mm2 Rp=2xlx/(γ*s) = 2*8/56/2,5= 0,114 Ω Rezystancja przejścia: Rpc = ~ 0,05 Ω Suma rezystancji obciążenia = 0,164 Ω 0,01I n I obl 1,2I n 0,3 20, warunek spełniony Strata mocy= I²xRobc = Moc licznika; ukł.prądowy: ~ Łącznie Sobc = ~ 4,107 W 0,01 VA/fazę 4,117 VA Sprawdzenie doboru wielkości mocy przekładnika: Sn Sobc > 0,25xSn: 10VA 4,12VA > 2,5VA c) Dobór przekładników napięciowych: Napięcie znamionowe pierwotne: Napięcie znamionowe wtórne: Pobór mocy przez licznik ukł. nap.: Strata mocy w przewodach 1,5mm 2 : Un = 15/ 3 kv Un = 100/ 3 V Sobc = 1,6 VA/fazę wartość pomijalna Dobrano przekładnik napięciowy: UMZ 24-1, 15v3/0,1v3/0,1v3, kl. 0,2, S=2,5VA,

22

23

24

25

26

27 Zestawienie materiałów do budowy linii kablowej SN-15kV L.p. Nazwa materiału J.m. Ilość Uwagi 1 Kabel XRUHAKXS 1x120/50 m Głowica kablowa napowietrzna typu CHE-F 24kV kpl 2 3 Końcówka KAP120 AL szt 6 4 Rura osłonowa SRS 160 cz. m 11 5 Rura osłonowa DVR 160 cz. m Folia ostrzegawcza kolor czerwony m 260 Zestawienie materiałów do budowy stacji transformatorowej kontenerowej ENCO L.p. Nazwa materiału J.m. Ilość Uwagi 1 Głowica kablowa konektorowa typu CTS 24kV EGA zestaw na 3F z końcówkami śrubowymi kpl 1 2 Palczatki na kabel YKXS 4x240, YAKXS 4x240 szt 2 3 Bednarka FeZn 40x5 m 40 4 Uziom pionowy pomiedziowany GALMAR 1,5m szt 80 5 Zaciski krzyżowe do bednarki szt. 4 6 Transformator 1000kVA wyposażony kompletnie kpl 1 7 Wkładka bezpiecznikowa BM WT-3/gG 250A szt. 3 8 Wkładka bezpiecznikowa BM WT-3/gG 160A szt. 3 Materiały z demontażu stacji transformatorowej napowietrznej, linii napowietrznej SN: Linia napowietrzna SN-15kV 1 Przewód BLX-T 50 m Izolator LP-60/5U szt 18 3 Uchwyt odciągowy SO85 szt 12 4 Łącznik dwuuchowy 3532 szt 12 5 Łącznik dwurzędowy orczykowy szt 12 6 Transformator 160kVA kompletny kpl 1 7 Słup stacji transformatorowej z konstrukcjami kpl 1 8 Słup typu EPV 12/12 kpl 1 9 Odłącznik OUN-III-S-24/4D z napędem kpl 1 10 Rozdzielnica nn stacji transformatorowej z układem kpl 1 pomiarowym 11 Poprzecznik PK-20A 12 Odgromniki ASM SN-15kV kpl 3 13 Podstawa bezpiecznikowa PBNV 24kV kpl 3 14 Bezpiecznik WBGN SN-15kV 16A kpl 3 15 Inne drobne elementy stacji transformatorowej - -
