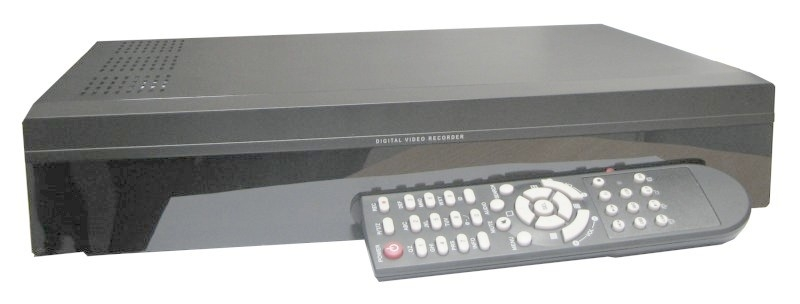

1 REJESTRATOR CYFROWY H.264 REJH4E, REJH16E Podręcznik użytkownika

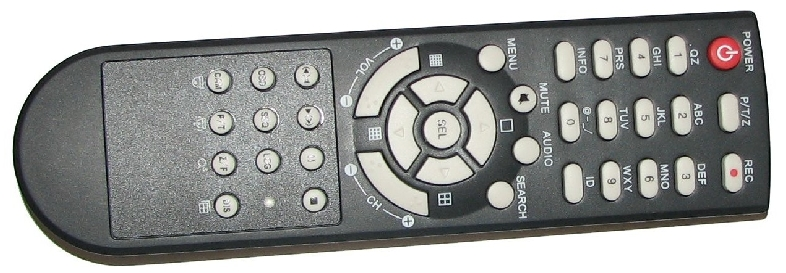

2 SPIS TREŚCI 1.SPECYFIKACJA TECHNICZNA TABELA PARAMETRYCZNA PANEL PRZEDNI PANEL TYLNY PILOT ZDALNEGO STEROWANIA INFORMACJE DODATKOWE WEJŚCIA I WYJŚCIA VIDEO WEJŚCIA I WYJŚCIA AUDIO URZĄDZENIA WSKAZUJĄCE KLAWIATURA WIRTUALNA PASEK STANU DYSK TWARDY PAMIĘĆ ZEWNĘTRZNA ODCZYT W KOMPUTERZE OBSŁUGA PODSTAWOWA MENU KONTEKSTOWE HASŁO DOSTĘPU EKRAN GŁÓWNY ZMIANA SPOSOBU WYŚWIETLANIA WYŚWIETLANIE SEKWENCYJNE WYSZUKIWANIE DATA / CZAS ZDARZENIA KALENDARZ KOPIA ZAPASOWA SZYBKIE POWTÓRZENIE

3 3.KONFIGURACJA USTAWIENIA WYŚWIETLANIA (DISPLAY) KAMERA SETUP KAMERA UKRYTA NAZWA KAMERY NAZWA KAMERY OSD SETUP LIVE SETTINGS USTAWIENIA NAGRYWANIA (RECORDING) PARAMETRY OGÓLNE NORMALNE ALARMIE DETEKCJI RUCHU HARMONOGRAM USTAWIENIA SYSTEMU (SYSTEM) PODSTAWOWE FORMATOWANIE DYSKU UŻYTKOWNIK AKTUALIZACJA PROGRAMU CZUJNIK PROGRAMOWANIE PTZ KONTROLER PTZ ETC USTAWIENIA SIECI (NETWORK) DDNS IP SIECI NTP

4 3.5. USTAWIENIA ZDARZENIA (EVENT) REJESTRUJĄCY SMTP MODE DZWONEK WYJŚCIE ALARMOWE SPECYFIKACJA TECHNICZNA 1.1. TABELA PARAMETRYCZNA SYGNAŁ KANAŁY WEJŚCIE VIDEO EKRAN GŁÓWNY WYJŚCIE VIDEO AUDIO SZYBKOŚĆ WYSWIETLANIA NAGRYWANIE OBRAZ VIDEO WEJŚCIE AUDIO WYJŚCIE AUDIO NTSC / PAL SZYBKOŚĆ MAKSYMALNA NTSC / PAL SPOSÓB WYŚWIETLANIE OBRAZÓW OBSŁUGA KOMPRESJA TYP EKRAN VIDEO DYSK TWARDY NOŚNIKI DODATKOWE ODTWARZANIE ARCHIWIZACJA PORTY USB SIEĆ WYMIARY WYŚWIETLANIE OBRAZÓW SZYBKOŚĆ FORMAT PLIKU NOŚNIK PRZEDNIE TYLNE STEROWANIE PTZ PROTOKÓŁ PODŁĄCZENIE OBSŁUGA OBSŁUGA SZER x WYS x GŁĘB [mm] 1.0Vpp Composite (+-10%) / 75Ohm Balanced 4 kanały (BNC) Standard VGA (1024 x 60Hz) Analogowe 1 x Composite (BNC) Analogowe 1 x Composite (BNC) Analogowe 1 x RCA (cinch) Analogowe 1 X RCA (cinch) 120 fps / 100 fps 120 fps / 100 fps CIF (360 x 240) Na żądanie użytkownika / według harmonogramu / według zdarzenia 1, 4 Interfejs graficzny Kodek H.264 Automatyczna detekcja NTSC / PAL dysk twarde wewnętrzny, interfejs SATA, pojemność max. 1TB, pamięć USB Flash (Pendrive), zewnętrzny dysk twardy USB 1, 4 1x, 2x, 3x, 4x Wewnętrzny PAMIĘĆ USB (Pendrive, dysk twardy) 1 x USB 2.0 dla pamięci zewnętrznej 1 x USB 2.0 dla myszy RS-485, RS-232 TCP / IP, DHCP, DDNS gniazdo RJ-45 Dołączone oprogramowanie, przeglądarka internetowa pilot zdalnego sterowania, mysz USB 353 x 60 x PANEL PRZEDNI Przedni panel rejestratora jest wyposażony jedynie w gniazdo USB 2.0 do podłączenia pamięci zewnętrznej oraz kontrolkę LED informującą o aktualnym stanie urządzenia: 4

5 kolor zielony rejestrator włączony, gotowy do pracy kolor czerwony trwa zapis obrazu PANEL TYLNY Na tylnym panelu znajdują się cztery gniazda wejściowe video (BNC), wyjście VGA (D-SUB) oraz wyjście video (BNC), wyjście SPOT (BNC), gniazda CINCH wejścia i wyjścia audio, port USB do podłączenia myszki, gniazdo RJ-45 do podłączenia rejestratora do sieci LAN. Ponadto na tylnym panelu zawarte są podłączenia do dwóch interfejsów komunikacyjnych: RS-232 oraz RS PILOT ZDALNEGO STEROWANIA W związku z brakiem możliwości sterowania rejestratorem przy pomocy przycisków na przednim panelu, pilot zdalnego sterowania umożliwia dostęp do wszystkich funkcji urządzenia i jest dołączony jako wyposażenie standardowe INFORMACJE DODATKOWE Przed rozpoczęciem pracy z rejestratorem warto zapoznać się z informacjami, które będą pomocne podczas codziennej obsługi urządzenia WEJŚCIA I WYJŚCIA VIDEO Rejestrator jest przewidziany do pracy z 4 kamerami i posiada 4 wejścia sygnału video w standardzie composite zrealizowane w postaci gniazd BNC. 5

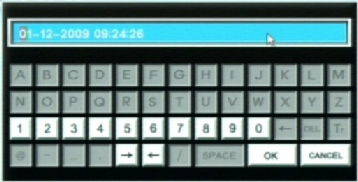

6 Jako podstawowe urządzenie wyjściowe zalecany jest (ze względu na jakość obrazu) standardowy komputerowy monitor VGA pracujący w rozdzielczości nie mniejszej niż 1024 x 60 Hz, podłączony do gniazda VGA na tylnym panelu. Bez problemów obsługiwane są nowoczesne monitory panoramiczne. Kolejne gniazdo, które udostępnia pełny sygnał video obraz z kamer i graficzny interfejs użytkownika, to standardowe wyjście video composite. Dodatkowo rejestrator posiada gniazda wyjściowe video SPOT, dzięki któremu można obserwować jedynie obraz z kamer (graficzny interfejs użytkownika nie jest transmitowany do tego wyjścia) WEJŚCIA I WYJŚCIA AUDIO Rejestrator posiada jedno gniazdo RCA (cinch) przyjmujące monofoniczny sygnał audio o standardowych parametrach. Jedno gniazdo wyjściowe RCA (cinch) umożliwia dalsze przekazanie sygnału URZĄDZENIA WSKAZUJĄCE Graficzny interfejs użytkownika, zbliżony do znanego z komputerów osobistych i oparty na specjalnie dostosowanej wersji systemu Linux, wymaga często przełączania aktywnych okien i poruszania się po menu. Na pilocie zdalnego sterowania zostały umieszczone grupy przycisków odpowiedzialne za sterowanie wskaźnikiem myszy. Największą wygodę obsługi zapewnia jednak standardowa mysz komputerowa podłączona do gniazda USB na tylnym panelu KLAWIATURA WIRTUALNA Niektóre opcje konfiguracyjne wymagają użycia klawiatury do wpisywania nazw (np. nadanie nazwy kamer, dane użytkownika). Oprogramowanie rejestratora udostępnia tzw. klawiaturę wirtualną. Zostaje ona automatycznie udostępniona w przypadku konieczności dokonania wpisu. Dodatkowo oprogramowanie automatycznie wyłącza te przyciski, których nie można użyć w danym polu (np. podczas wpisywania daty aktywne są wyłącznie przyciski cyfr). Wybieranie odpowiednich przycisków odbywa się przy pomocy myszki lub sterowania w pilocie PASEK STANU Pasek stanu jest wyświetlany zarówno w oknie podglądu na żywo jak i podczas odtwarzania nagrań. W trybie podglądu niesie ze sobą informację o wielkości i wykorzystanym miejscu na dysku twardym, pracy w sieci, podłączonej myszy oraz pamięci zewnętrznej, prezentuje również bieżącą datę i czas. 6

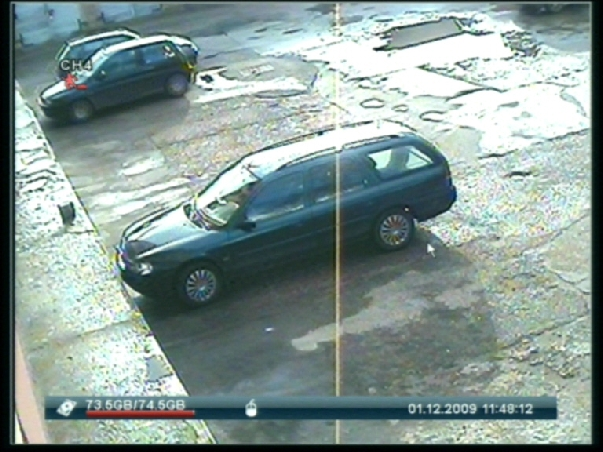

7 W trybie odtwarzania na pasku udostępnione są przyciski sterowania odtwarzaniem, przyciski przełączania widoków (pojedyncza kamera / wszystkie) oraz data i czas aktualnie odtwarzanego nagrania DYSK TWARDY Rejestrator umożliwia zamontowanie wewnątrz pojedynczego dysku twardego ze współczesnym interfejsem SerialATA. Pozwala to na szybką i wydajną pracę dysku oraz na stosowanie dysków o dużych pojemnościach, co przekłada się bezpośrednio na długość trwania zapisu. Dysk powinien być zamontowany w specjalnie do tego przeznaczonym miejscu montażowym wewnątrz obudowy rejestratora PAMIĘĆ ZEWNĘTRZNA Na przednim panelu rejestratora znajduje się gniazdo USB, które wykorzystuje się do podłączenia zewnętrznych nośników - pamięci typu flash (PenDrive) lub dysków twardych z interfejsem USB. Dane zapisane na tych pamięciach mogą być bez problemów odczytane w dowolnym komputerze PC ODCZYT W KOMPUTERZE Dane zapisane na nośnikach zewnętrznych w wyniku utworzenia kopii zapasowej dają się bez problemu odtworzyć w standardowym komputerze PC. Wymaga to wcześniejszego zainstalowania kodeka H.264 z dołączonej płyty CD lub z bezpłatnie dostępnych w Internecie zestawów kodeków video (np. K-Lite). 2.OBSŁUGA PODSTAWOWA Niniejszy rejestrator cyfrowy, pomimo zaawansowanych możliwości technicznych i wielu opcji ustawień, nie jest urządzeniem skomplikowanym codziennej obsłudze. Dzięki możliwości korzystania ze standardowej myszy komputerowej (złącze USB) i graficznemu interfejsowi użytkownika stworzonemu na podobieństwo popularnych systemów operacyjnych z rodziny Windows, obsługa urządzenia nie nastręcza żadnych trudności. Poniżej przedstawiono podstawowe czynności obsługi rejestratora MENU KONTEKSTOWE Menu kontekstowe pozwala na dotarcie do wszystkich funkcji i ustawień rejestratora. Wywoływane jest prawym przyciskiem myszy w dowolnym miejscu ekranu i jest zbiorem podstawowych odnośników do zagłębionych funkcji. 7

8 2.2. HASŁO DOSTĘPU Ze względu na bezpieczeństwo dostęp do funkcji i ustawień zaawansowanych mogą mieć wyłącznie uprawnione osoby. Dlatego też wywołanie większości funkcji poprzedzone jest wyświetleniem okna pytania o hasło. Standardowe hasło to Może ono zostać zmienione przez osobę zarządzającą urządzeniem. Nowe hasło musi składać się co najmniej z dwóch i maksymalnie ośmiu cyfr EKRAN GŁÓWNY W podstawowym trybie wyświetlania ekran podzielony jest na 4 części w każdej z nich widoczny jest obraz z kamery podłączonej do gniazda VIDEO IN o odpowiednim numerze. Czarne tło oznacza, że do danego gniazda nie jest w danej chwili transmitowany żaden sygnał video (np. kamera jest niepodłączona lub wyłączona). 8

9 2.4. ZMIANA SPOSOBU WYŚWIETLANIA Użytkownik ma możliwość dostosowania bieżącego sposobu wyświetlania do swoich potrzeb. Na ekranie głównym może być wyświetlony podgląd z czterech, lub wybranej pojedynczej kamery. Aby wyświetlić obraz z pojedynczej kamery, wystarczy dwukrotnie kliknąć w obszarze widoku tej kamery. Powrót do widoku podstawowego odbywa się poprzez podwójne kliknięcie w dowolnym miejscu ekranu. Obrazy z poszczególnych kamer można też przełączać przy użyciu pilota zdalnego sterowania. Istnieje również możliwość zmiany trybu wyświetlania bezpośrednio przy pomocy menu kontekstowego, uruchamianego prawym przyciskiem myszy w dowolnym miejscu ekranu. Służą do trzy przyciski w dolnej części menu: MULTI CH, CH UP, CH DOWN. Pierwszy z nich powoduje przełączenie pomiędzy widokiem 9

10 ogólnym a widokiem z pojedynczej kamery, dwa pozostałe wybierają odpowiednio widok z kolejnej i poprzedniej kamery WYŚWIETLANIE SEKWENCYJNE Wyświetlanie sekwencyjne to zmienna prezentacja obrazów z poszczególnych kamer z zadanym interwałem czasowym. Zadana przerwa czasowa mieści się w przedziale od 5 do 240 sekund z podziałem pięciosekundowym. Wyświetlanie sekwencyjne jest uruchamiane przyciskiem SEQ na pilocie zdalnego sterowania, można też z menu kontekstowego wybrać MENU LIVE SETTING. Przed rozpoczęciem wyświetlania sekwencyjnego należy zdefiniować czas trwania wyświetlania dla poszczególnych kamer. 10

11 2.6. WYSZUKIWANIE Oprogramowanie rejestratora wyposażone jest w wyszukiwarkę, pozwalającą na łatwe odnalezienie szukanych nagrań bądź ich fragmentów. Uruchomienie trybu wyszukiwania odbywa się poprzez użycie przycisku SEARCH na pilocie zdalnego sterowania. Można również wybrać SEARCH z menu kontekstowego. Uruchomienie funkcji szukania zawsze powoduje konieczność podania hasła. System wyszukiwania jest rozbudowany i dodatkowo powiązany z opcjami archiwizacji na nośnikach zewnętrznych oraz wyświetlaniem logów. Wyszukiwanie odbywa się w trzech głównych kategoriach, przy czym każda udostępnia inny zestaw funkcji i parametrów, użytkownik może więc korzystać z metody wyszukiwania dla siebie najwygodniejszej DATA / CZAS 11

12 W polach START TIME oraz END TIME należy wpisać dokładny zakres czasowy poszukiwanych nagrań. Po naciśnięciu przycisku ODTWARZANIE rozpocznie się prezentacja nagranego materiału. Jeśli w podanym przedziale czasowym nie ma żadnych nagrań, zostanie wyświetlony komunikat KONIEC ODTWARZANIA ZDARZENIA Okno wyszukiwania na podstawie dokładnych logów zdarzeń. Po uruchomieniu należy wybrać rodzaj zdarzenia: alarm symbolizowany żółtą ikoną detekcja ruchu - symbolizowany czerwoną ikoną Po wybraniu rodzaju zdarzenia zostanie wyświetlona lista nagrań związanych z tym zdarzeniem, z dokładnym podaniem daty i czasu oraz numerów kamer, dla których takie zdarzenie wystąpiło. Po wybraniu nagrania z listy rozpocznie się jego odtwarzanie. 12

13 KALENDARZ Wybór nagrania odbywa się przy pomocy dokładnego kalendarza. Dni, dla których nagrania są zapisane na dysku, są oznaczone kolorem białym. 13

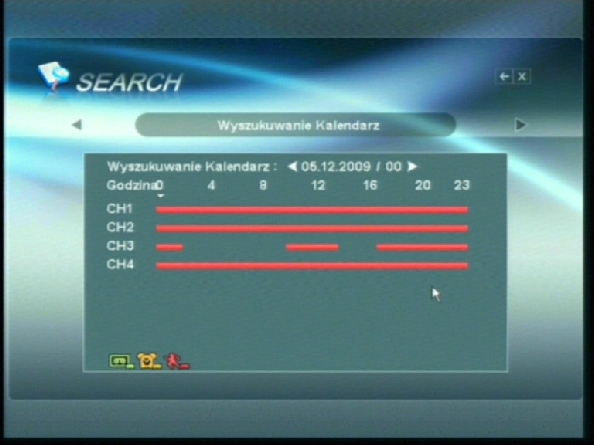

14 Po wybraniu odpowiedniego dnia zostaje wyświetlony jego podział dobowy wraz z kolorystycznym oznaczeniem nagrań w poszczególnych godzinach, gdzie kolory oznaczają: zielony nagrywanie ciągłe żółty alarm czerwony detekcja ruchu. Dwukrotne kliknięcie w wybranym przedziale godzinowym spowoduje wyświetlenie podobnego okna z podziałem minutowym i identycznym kolorystycznym oznaczeniem nagrań. Dwukrotne kliknięcie w wybranym miejscu podziału rozpocznie odtwarzanie. 14

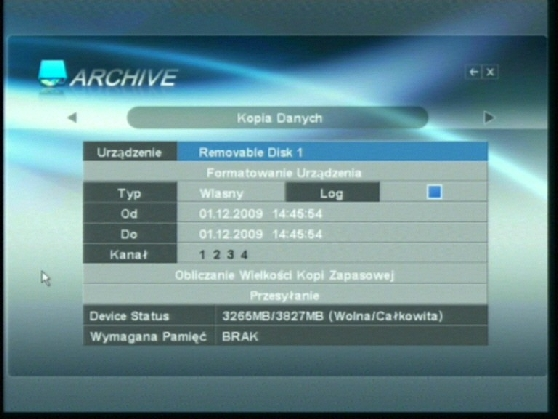

15 2.7. KOPIA ZAPASOWA Archiwizacja danych to ważny i konieczny element pracy urządzenia. Rejestrator pozwala na zapisywanie wybranych fragmentów na nośnikach pamięci zewnętrznej (PenDrive, dysk USB). Archiwa są zapisywane w specjalnym formacie, a na nośniku zostają zapisane wraz z programem do ich odtwarzania. Abu uruchomić funkcję archiwizacji należy z menu kontekstowego wybrać ARCHIVE. Przed włączeniem opcji archiwizacji należy do portu USB na przednim panelu rejestratora podłączyć pamięć zewnętrzną. W przypadku braku jakiejkolwiek pamięci zewnętrznej podłączonej do portu USB zostanie wyświetlony komunikat informujący o jej braku. W głównym oknie archiwizacji należy przed wykonaniem ustawić odpowiedni zakres czasowy oraz wybrać kamery, z których nagrania mają być zarchiwizowane. Dodatkowe przyciski umożliwiają sformatowanie nośnika pamięci oraz obliczenie wymaganego miejsca do zapisania archiwizacji. Rozpoczęcie wykonywania kopii zapasowej rozpoczyna się w momencie naciśnięcia przycisku PRZESYŁANIE, a długość trwania tej operacji jest zależna od zakresu czasowego archiwizowanych nagrań. 15

16 Po zakończeniu wykonywania kopii zapasowej, na nośniku pamięci znajdują się pliki archiwum wraz z niezbędnym oprogramowaniem do uruchomienia w komputerze z systemem Windows (należy pamiętać o uprzednim zainstalowaniu kodeka video H.264 z dołączonej płyty CD) SZYBKIE POWTÓRZENIE W trakcie podglądu obrazu na żywo rejestrator umożliwia odtworzenie ostatniej minuty zapisu. Aby obejrzeć ostatnio zapisany fragment należy z menu kontekstowego wybrać PLAY. Po zakończeniu odtwarzania zostanie wyświetlony komunikat. Można kontynuować przeglądanie zapisanego materiału lub poprzez kliknięcie przycisku STOP na pasku stanu powrócić do trybu podglądu na żywo. 16

17 3.KONFIGURACJA Bogate oprogramowanie wewnętrzne rejestratora umożliwia jak najlepsze dostosowanie jego ustawień do potrzeb i preferencji użytkownika. Dla większej przejrzystości narzędzia konfiguracyjne zostały zebrane w kilku kategoriach. Uruchomienie konfiguracji może odbyć się na dwa sposoby: wciśnięcie przycisku MENU na pilocie zdalnego sterowania wybranie MENU z menu kontekstowego. Do uruchomienia ekranów konfiguracji konieczne jest podanie hasła. Każda zmiana ustawień konfiguracyjnych wymaga zapisania służy do tego przycisk SAVE znajdujący się w prawym dolnym rogu ekranu każdej strony konfiguracji. W przypadku rezygnacji z wprowadzenia zmian do ustawień konfiguracyjnych należy użyć znajdującego się obok przycisku CANCEL. Anulowanie wszystkich wprowadzonych i zapisanych zmian konfiguracyjnych jest możliwe wyłącznie poprzez przywrócenie rejestratora do ustawień fabrycznych USTAWIENIA WYŚWIETLANIA (DISPLAY) KAMERA SETUP Okno związane z parametrami wyświetlania obrazu dla poszczególnych kamer. Regulacje jasności, kontrastu oraz nasycenia i kompensacji barwnych a także przycisk powrotu do ustawień domyślnych (tylko dla tego okna). Regulacje przeprowadza się osobno dla każdej kamery. 17

18 KAMERA UKRYTA Zaznaczenie pola obok poszczególnych kamer powoduje ich ukrycie, czyli blokadę wyświetlania obrazu. W oknie podglądu na żywo okno ukrytej kamery jest czarne, tak jak gdyby kamera nie transmitowała sygnału video NAZWA KAMERY 18

19 Standardowa nazwa kamery jest związana z numerem wejścia video, do którego dana kamera jest podłączona. W celu ułatwienia obserwacji nazwa kamery może zostać zmieniona przez użytkownika. Zmiana nazwy odbywa się przy pomocy klawiatury wirtualnej. W nazwach można stosować spacje oraz inne znaki specjalne NAZWA KAMERY Rejestrator jest wyposażony w dodatkowe wyjście video, przez które retransmitowany jest wyłącznie obraz pochodzący z kamer, nie ma natomiast możliwości wyświetlenia graficznego menu. Dla wyjścia tego, zwanego popularnie SPOT, możliwe jest również ustawienie sposobu wyświetlania obrazu. Okno ustawień pozwala na wybór jednego z trzech sposobów wyświetlania: wszystkie kamery obraz ze wszystkich kamer wyświetlany bez przerwy detekcja ruchu obraz z poszczególnych kamer będzie wyświetlany przez określony czas po wykryciu ruchu (czas ustalany w sekundach w polu DURATION) 19

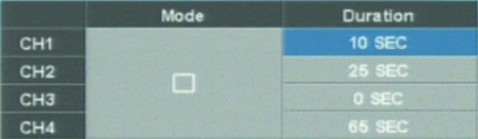

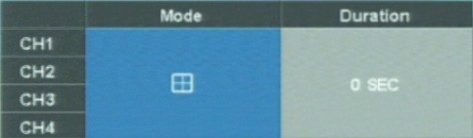

20 pojedyncza kamera - wyświetlanie sekwencyjne, czas wyświetlania definiowany jest dla każdej kamery z osobna i może zawierać się w przedziale od 0 do 240 sekund z interwałem pięciosekundowym OSD SETUP Okno konfiguracyjne sposobu wyświetlania informacji na ekranie. 20

21 STATUS BAR Sposób wyświetlania paska informacji, może przyjmować 4 wartości: ALWAYS zawsze włączony WYŁ całkowicie wyłączony 5 SEC wyświetlany przez 5 sekund po zmianie informacji 10 SEC wyświetlany 10 sekund po zmianie informacji. ZDARZENIA Powoduje wyświetlenia w oknie każdej kamery ikony zdarzenia, np. alarmu lub detekcji ruchu. NAZWA KAMERY Powoduje wyświetlenie w oknie poszczególnych kamer ich nazw, które mogą być dowolnie definiowane przez użytkownika. BLENDING Ustawienie stopnia przezroczystości okien menu. Regulacja odbywa się stopniowo w zakresie od 0 do 5, gdzie zero oznacza brak przezroczystości. MENU Ustawienie czasu, przez jaki ma być wyświetlane okno menu po zakończeniu aktywności użytkownika, do wyboru 1 minuta lub 5 minut. PASSWORD ENTRY Oczekiwanie na wprowadzenie hasła, po upłynięciu określonego czasu okno pytania o hasło zostanie zamknięte. Możliwość ustawienia 1 minuty lub 5 minut. 21

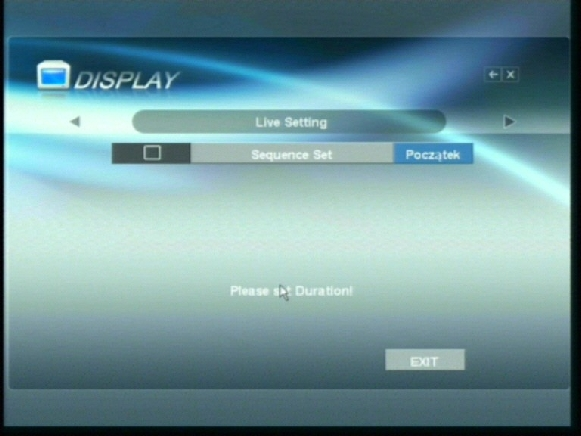

22 LIVE SETTINGS Kliknięcie przycisku POCZĄTEK spowoduje włączenie wyświetlania sekwencyjnego w podglądzie na żywo. Wyświetlanie sekwencyjne zostało szerzej opisane w p USTAWIENIA NAGRYWANIA (RECORDING) PARAMETRY OGÓLNE Okno ogólnych ustawień nagrywania z możliwością następujących ustawień: 22

23 HDD OVERWRITE włączenie lub wyłączenie nadpisywania, czyli takiego sposobu nagrywania danych na dysku, gdzie po wyczerpaniu wolnej przestrzeni dyskowej zostają usunięte najstarsze nagrania i są zastępowane nowymi; POST DURATION określenie czasu, przez jaki ma być prowadzony zapis po zakończeniu występowania zdarzenia uruchamiającego nagrywanie. Parametr ten nie ma zastosowania przy nagrywaniu ciągłym; JAKOŚĆ wysoka, średnia lub niska jakość nagrywanego obrazu, obniżenie jakości ma sens w przypadku oszczędzania miejsca na dysku; AUDIO wybór kanału video, dla którego będzie prowadzony zapis dźwięku. Jeśli obraz z wybranego kanału nie będzie nagrywany, nie nastąpi również rejestracja dźwięku. Przycisk PRIVACY REGION SET pozwala na zdefiniowanie tzw. obszaru prywatności, czyli obszaru w obrazie z danej kamery, dla którego nie będzie prowadzone nagrywanie. Oczywiście obszar taki można zdefiniować osobno dla każdej z kamer NORMALNE Okno ustawienia jakości nagrywania normalnego. Pozwala na wybranie jakości ogólnej CIF, 2CIF lub 4CIF oraz zdefiniowanie dokładnej liczby nagrywanych klatek dla poszczególnych kamer. Ostatnie pole pozwala na aktywację lub dezaktywację nagrywania dźwięku. 23

24 ALARMIE Okno ustawienia jakości nagrywania po wystąpieniu alarmu. Ustawienia jakości i ilości klatek oraz aktywacja nagrywania dźwięku identyczne jak w poprzedniej opcji. Dodatkowo możliwość zdefiniowania, które z kamer mają zostać uruchomione po wystąpieniu zdarzenia na danym kanale. 24

25 DETEKCJI RUCHU Okno ustawienia jakości nagrywania po detekcji ruchu. Ustawienia jakości i ilości klatek oraz aktywacja nagrywania dźwięku identyczne jak w poprzednich opcjach. Dodatkowo kliknięcie w pole SEL wyświetla okno umożliwiające zdefiniowanie obszaru detekcji dla każdej kamery. 25

26 HARMONOGRAM Okno harmonogramu zapisu, pozwalające na zdefiniowanie nagrywania w okresie tygodniowym, z podziałką 24-godzinną dla każdego dnia. Ustawienia nagrywania są oznaczone na harmonogramie za pomocą kolorowych pól i odpowiednich liter o następującym znaczeniu: C - normalne A po alarmie M po detekcji ruchu E po detekcji ruchu i alarmie 3.3. USTAWIENIA SYSTEMU (SYSTEM) PODSTAWOWE 26

27 Okno konfiguracyjne pozwalające na ustawienie następujących parametrów: JĘZYK; AUTO KASOWANIE czas, po jakim nagrane dane zostaną automatycznie skasowane, parametrem nadrzędnym jest automatyczne nadpisywanie; FORMAT DATY definicja sposobu wyświetlania i wprowadzania daty; CZAS/DST ustawienie daty i czasu VIDEO TYP definiuje rodzaj sygnału video: PAL lub NTSC; SYSTEMU ID numer identyfikatora Dodatkowo dostępne są trzy opcje uruchamiane za pomocą przycisków: DEINTERLACE wyłączenie przeplotu dla poszczególnych kamer może powodować poprawę jakości wyświetlanego obrazu; INICJALIZACJA powrót do ustawień fabrycznych, usunięcie wszelkich zmian wprowadzonych przez użytkownika; 27

28 INFORMACJE okienko informacyjne o wersji oprogramowania systemu FORMATOWANIE DYSKU Okno formatowania. Jedyna opcja to włączenie formatowania dysku wewnętrznego. Formatowanie spowoduje usunięcie wszystkich zapisanych danych z dysku. Formatowanie może być przydatne, gdy dysk był długo używany i zaczyna pracować niepoprawnie. 28

29 UŻYTKOWNIK Okno ustawień dla użytkowników rejestratora. Pozwala definiować użytkowników i nadawać im uprawnienia oraz zabezpieczać ich konta hasłami. Domyślnie użytkownikiem jest wyłącznie administrator, pozostałe konta są dezaktywowane. Konto administratora dysponuje wszystkimi możliwymi uprawnieniami. Dodatkowo dostępne są jeszcze konta: MANAGER UŻYTKOWNIK 1 UŻYTKOWNIK 2 UŻYTKOWNIK 3 UŻYTKOWNIK 4. Aktywację kolejnych kont i nadanie uprawnień można przeprowadzić z konta administratora. Uprawnienia, jakie mogą zostać nadane to: Zatrzymanie nagrywania; Odtwarzanie / szukanie; Ukrycie kamery; Wyłączenie; Ustawienia; Sterowanie PTZ; Obsługa sieci; Kopia zapasowa. 29

30 AKTUALIZACJA PROGRAMU Pozwala na wskazanie nośnika i wgranie nowej wersji oprogramowania rejestratora. Operacja ta powinna być przeprowadzana ostrożnie i przez doświadczonych użytkowników. 30

31 CZUJNIK Pozwala na wybór standardu (N.O. lub N.C.) działania czujnika lub wskazanie jego braku PROGRAMOWANIE PTZ Okno ustawień sterowania PTZ. Dla każdej kamery pozwala na zdefiniowanie protokołu komunikacji, prędkości transmisji, zakresu działania oraz przeprowadzenie próby ustawień. 31

32 KONTROLER PTZ Definiuje parametry konsoli sterującej PTZ, takie jak identyfikator, rodzaj protokołu komunikacyjnego oraz prędkość transmisji ETC. Ustawienia trzech poziomów czułości myszy oraz aktywacja / dezaktywacja sygnalizacji dźwiękowego podczas używania pilota zdalnego sterowania. 32

33 3.4. USTAWIENIA SIECI (NETWORK) DDNS Okno ustawień dynamicznego DNS. Można wybrać jedną ze zdefiniowanych domen oraz podać dla niej użytkownika i hasło, jak również sprawdzić połączenie z serwerem DDNS IP SIECI Konfiguracja ustawień sieciowych rejestratora. Jeśli wartość DYNAMICZNE IP zostanie ustawiona na TAK, to po podłączeniu urządzenia do sieci parametry sieciowe zostaną automatycznie nadane przez lokalny serwer DHCP. Wyłączenie dynamicznego IP pozwoli użytkownikowi ustawić następujące parametry: Adres IP Bramka IP Maska podsieci Serwer DNS. Niezależnie od ustawienia dynamicznego IP, użytkownik ma możliwość ustawienia: ID DSL Kodu DSL Portu DVR (domyślnie 2000) Portu web serwera (domyślnie 80) 33

34 NTP Jeśli rejestrator jest podłączony do Internetu, może pobierać dokładną datę i czas z serwera czasu. Okno ustawień pozwala na włączenie lub wyłączenie usługi a także wybranie serwera czasu. 34

35 Kliknięcie w polu wyboru miasta otwiera okno mapy, gdzie można wybrać właściwą dla miejsca użytkowania strefę czasową USTAWIENIA ZDARZENIA (EVENT) 35

36 REJESTRUJĄCY Po wystąpieniu zdarzenia użytkownicy mogą być o nim powiadomieni wiadomością . Można wprowadzić adresy owe czterech użytkowników oraz adres wysyłającego. Powiadomienia mogą być wysyłane w trybie natychmiastowym, dziennym lub tygodniowym SMTP MODE Konfiguracja ustawień serwera poczty wychodzącej, obsługującego wysyłanie przez rejestrator powiadomień do użytkowników

37 Aktywacja bądź dezaktywacja wysyłania przez rejestrator powiadomień do użytkowników w sytuacjach: Utraty sygnału video Alarmu Detekcji ruchu Zaniku zasilania DZWONEK Aktywacja lub dezaktywacja powiadomienia dźwiękowego po wystąpieniu zdarzenia. Oprócz ustawienia aktywności dla poszczególnych zdarzeń, można również określić czas, przez jaki sygnał dźwiękowy ma być emitowany minimalnie 5 sekund, maksymalnie 240 sekund. Rolę emitera sygnału dźwiękowego spełnia mikrogłośnik zainstalowany wewnątrz rejestratora. Dzięki wysokiej częstotliwości pracy jest on doskonale słyszalny. 37

38 WYJŚCIE ALARMOWE Ustawienia identyczne jak w przypadku dzwonka, jednak sygnał dźwiękowy emitowany jest przez syrenę alarmową podłączoną do wyjścia alarmowego. 38
