1 INTEX Sp. z o.o. PICC PROFIBUS&PROFINET INTERNATIONAL COMPETENCE CENTER INTEX Sp. z o. o. ul GLIWICE

2 wersja: 0801

3 PROFIBUS stabilny system komunikacyjny jest wydajnym i stabilnym systemem komunikacyjnym warunek Odpowiednio przygotowany projekt, prawidłowa instalacja, rzetelne uruchomienie

4 Wady systemów sieciowych systemy komunikacyjne pracujce z duymi prdkociami s zdecydowanie bardziej podatne na zakłócenia ni systemy wykorzystujce klasyczne sposoby przekazywania informacji (4-20mA) wystpujce problemy bardzo czsto s kłopotliwe do zdiagnozowania oraz lokalizacji przyczyny narzdzia wykorzystywane do diagnostyki s zdecydowanie drosze ni dla rozwiza konwencjonalnych za techniki poszukiwania problemów s bardziej skomplikowane czsto mona spotka systemy, które sprawiaj wiele kłopotów w trakcie uytkowania i diagnostyki, a wiele z tych problemów mona było w prosty sposób wyeliminowa na etapie projektowania/wykonywania instalacji szkolenia s istotnym elementem dla personelu spotykajcego si w praktyce z systemami komunikacyjnymi: projektanci, wykonawcy, inynierowie uruchamiajcy system, słuby utrzymania ruchu

5 Wypowiedzi wskazujce na potrzeb szkolenia/konsultacji Dlaczego zastanawia si nad diagnostyk sieci PROFIBUS? Udało nam si uruchomi sie bez problemów to system bdzie pracował bez problemów przez lata Instalujemy kable i montujemy wszystkie konektory bardzo starannie póniej sprawdzamy czy sie pracuje jeeli tak to wszystko jest OK W swojej praktyce uruchomiłem ju kilkadziesit rozległych instalacji nigdy nie były mi potrzebne dodatkowe narzdzia, dlaczego miałbym zmieni teraz swoje podejcie System PROFIBUS jest rozwizaniem nowym, wic na razie brakuje dowiadcze zwizanych z projektowaniem, instalacj, uruchomieniem

6 Konsekwentne podejcie do diagnostyki typowe błdy w sieci PROFIBUS najczciej s bardzo proste w swojej naturze problemów z sieci naley unika zanim zaczn one generowa koszty zwizane z przestojami (działania prewencyjne) instalacje oparte o systemy magistralowe powinny podlega okresowej kontroli funkcjonowania podejcie metodyczne pozwala na wczesne rozpoznanie problemów (działania prewencyjne) systemy magistralowe podlegaj cigłemu rozwojowi, pojawiaj si nowe grupy urzdze, rozszerzenia moliwoci protokołu, nowe narzdzia diagnostyczne dlatego te istotne jest cigłe podnoszenie kwalifikacji

7 Problemy zwizane z komunikacj i ich lokalizacja komunikacja działa, dane właciwe DP Master Interf. PB CPU Interf. PB komunikacja nie działa, brak danych DP Slave DP Slave DP Slave Interf. PB Interf. PB komunikacja działa, dane niewłaciwe

8 Kategoryzacja błdów błdy układów peryferyjnych błdy układów peryferyjnych błdy komunikacyjne błdy komunikacyjne błdy niekrytyczne błdy krytyczne wystpuj (i powinny by usunite) w czasie uruchamiania instalacji wystpuj w czasie pracy instalacji

9 Błdy układów peryferyjnych dotycz peryferii stacji DP Slave błdy układów peryferyjnych Typowe przykłady to: przerwa/zwarcie w obwodzie wejciowym/wyjciowym brak zasilania obwodów wykonawczych przecienie obwodów wykonawczych stacja DP Master wymienia informacje z urzdzeniem DP Slave co najczciej pozwala na ich lokalizacj na podstawie informacji diagnostycznych udostpnianych przez urzdzenie

10 Błdy komunikacyjne powoduj, e DP Master nie moe wymienia informacji ze stacj DP Slave błdy komunikacyjne Mog by efektem: problemów z okablowaniem sieci uszkodzenia interfejsu komunikacyjnego braku zasilania dla stacji DP Slave zakłóce zewntrznych błdnej konfiguracji/parametryzacji stacji/sieci czasami uytkownik nie jest wiadom ich wystpowania poniewa moliwoci korekcyjne protokołu mog do pewnego stopnia ukrywa tego typu błdy diagnostyka tego typu problemów wymaga wykorzystania dedykowanych narzdzi typu analizator protokołu (błdy na poziome protokołu) lub tester okablowania czy te oscyloskop (błdy na poziomie

11 Błdy krytyczne błdy krytyczne ich wystpowanie skutkuje przestojem maszyny/linii produkcyjnej, moe doprowadzi do wystpienia niebezpiecznych sytuacji Mog by efektem: problemów z okablowaniem sieci uszkodzenia interfejsu komunikacyjnego braku zasilania dla stacji DP Slave zakłóce zewntrznych błdnej konfiguracji/parametryzacji stacji/sieci diagnostyka tego typu problemów wymaga wykorzystania dedykowanych narzdzi typu analizator protokołu (błdy na poziome protokołu) lub tester okablowania czy te oscyloskop (błdy na poziomie

12 Błdy niekrytyczne dotycz stacji DP Slave oraz ich peryferii błdy niekrytyczne Typowe przykłady to: błdy pomiaru wprowadzane przez czujnik (kalibracja) zuycie elementu wykonawczego brak awaryjnego zasilania do pewnego stopnia błdy te mog by tolerowane przez uytkownika, ich wystpowanie moe wiza si ze spadkiem wydajnoci, dokładnoci stacja DP Master wymienia informacje z urzdzeniem DP Slave co najczciej pozwala na ich lokalizacj na podstawie informacji diagnostycznych udostpnianych przez urzdzenie

13 Projektowanie oraz instalacja systemu PROFIBUS DP system bezwzgldnie powinien by zaprojektowany i wykonany zgodnie z zaleceniami PI International po wykonaniu sieci naley potwierdzi jej prawidłowe wykonanie poprzez ocen wizualn oraz pomiary system naley tak zaprojektowa/wykona aby mógłpracowa z najwysz prdkoci transmisji (12 Mbit/sek) w czasie eksploatacji systemu wykorzystywa dopuszczaln najnisz prdko transmisji naley zadba o pełn i dokładn dokumentacj systemu PROFIBUS poniewa jest ona bardzo pomocna w trakcie poszukiwania oraz usuwania problemów (szczególnie przez firmy zewntrzne)

14 Załoenia projektowe ułatwiajce diagnostyk w przypadku urzdze wykorzystujcych złcza PROFIBUS M12 lub zaciski rubowe w miejsce DB9 naley tak zaprojektowa i wykona sie aby moliwa była wymiana stacji bez zakłócania komunikacji w kadym segmencie sieci udostpni gniazdo dla narzdzia diagnostycznego (optymalnie 2 na kocach segmentu) dla segmentów opartych o RS-485 umieszcza maksymalnie 31 stacji w segmencie rozway odseparowanie (poprzez wzmacniacz) fragmentów kabla poddawanych odkształceniom lub instalowanych w obszarze wzmoonych drga rozway zastosowanie wielokanałowego koncentratora PROFIBUS w przypadku łczenia urzdze wyposaonych w zaciski rubowe do których kabel wprowadzany jest przez dławik (np. urzdzenia pomiarowe typu przepływomierz lub napd dla zaworu) w aplikacji wykorzysta informacje diagnostyczne zwracane przez urzdzenie

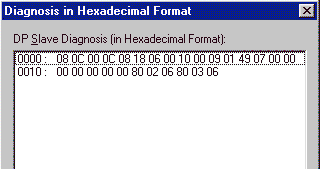

15 Informacje diagnostyczne udostpniane przez stacj DP Slave

16 Wykorzystanie diagnostyki urzdzenia urzdzenia mog udostpnia rozszerzone informacje diagnostyczne diagnostyka urzdzenia definiowana przez producenta zawierajca informacje dotyczce stacji diagnostyka modułu opisujca status poszczególnych modułów w stacji modułowej diagnostyka kanału szczegółowa informacja o problemach zgłaszanych przez poszczególne kanały w celu przyspieszenia diagnostyki systemu naley dobiera urzdzenia obsługujce rozszerzon diagnostyk rozszerzone informacje diagnostyczne naley odczyta w aplikacji w sterowniku w celu ich udostpnienia uytkownikowi złoone urzdzenia najczciej wyposaone s w funkcje autodiagnostyki informacje te s udostpniane poprzez funkcjonalno DPV1 lub poprzez dedykowane oprogramowanie. Mog okaza si bardzo cenne w trakcie podejmowania działa prewencyjnych.

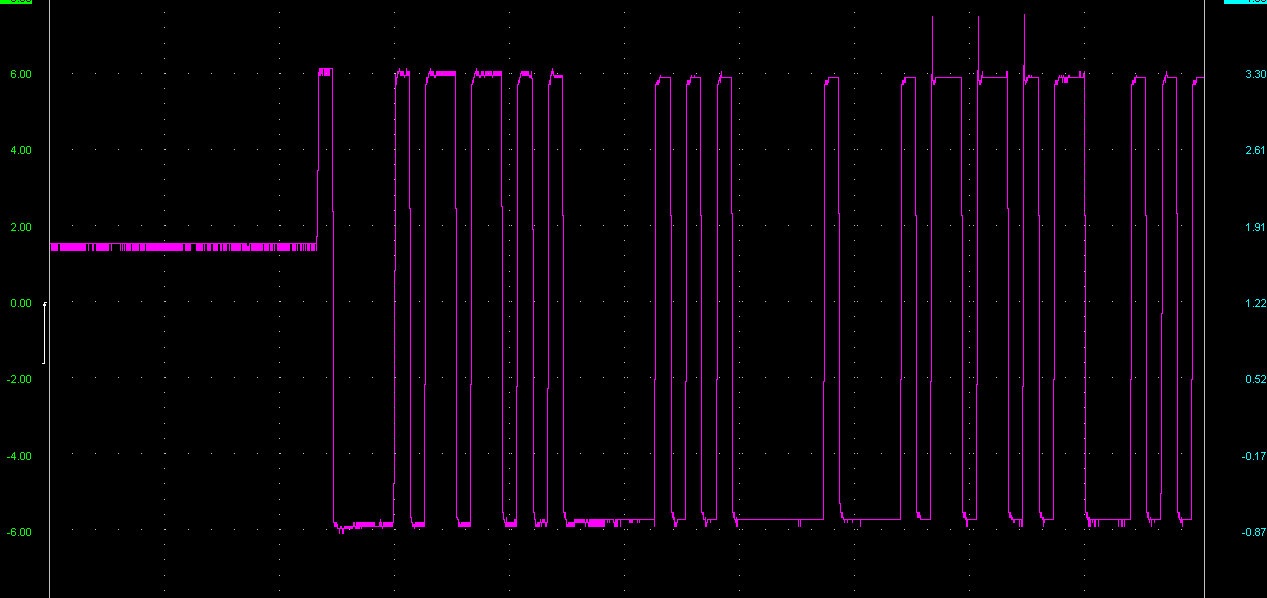

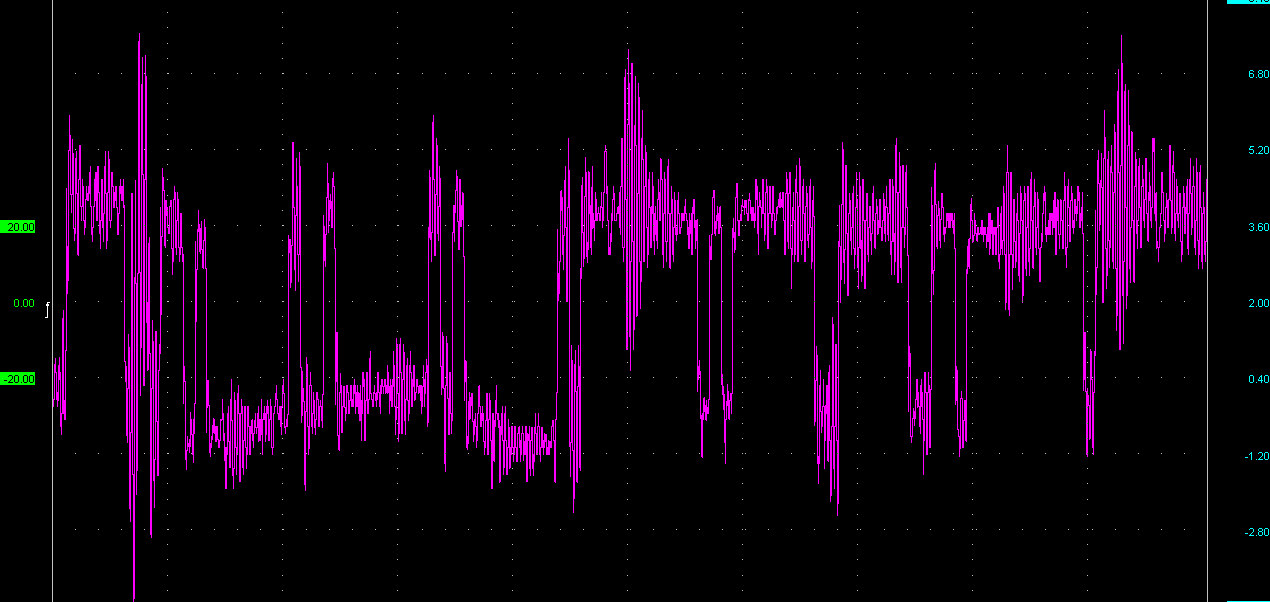

17 Odporno sieci PROFIBUS na zakłócenia tak powinno by a czasami jest tak, i jednostka DP Master nie sygnalizuje błdu

18 Stan posiadanych systemów w jakim stanie jest mój system?

19 Struktura sieci zalecany układ DP Master DP Slave DP Slave DP Slave DP Slave DP Slave segment o strukturze liniowej repeater DP Slave DP Slave DP Slave DP Slave DP Slave DP Slave repeater

20 Repeater RS 485 Segment 1 Segment 1 wzmacniacz sygnału Segment 1 separacja galwaniczna wzmacniacz sygnału Segment 2 segmenty 1 i 2 s odseparowane galwanicznie Segment 2 sygnałjest wzmacniany w trakcie transmisji pomidzy segmentami repeater jest przeroczysty dla protokołu Na rysunku przedstawiono przykładow struktur repeatera

21 sygnałpozbawiony zakłóce Koncentrator dla sieci PROFIBUS sygnałzawierajcy zakłócenia sie szkieletowa Kady segment moe mie do 200m dla 1,5 Mbps. Problemy w jednym z segmentów nie wpływaj na cał sie

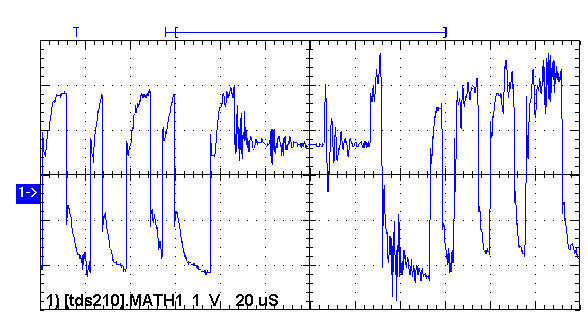

22 Terminacja segmentu W trakcie instalacji segmentu RS 485 naley pamita, e: kady segment powinien by zakoczony terminatorem, terminator spełnia swoj funkcj tylko w przypadku kiedy jest zasilany, mona wykorzysta terminator zabudowany w urzdzeniu, w konektorze lub wykonany jako niezalene urzdzenie (aktywny terminator). VP (6) 390 Ω Linia danych RxD/TxD-P (3) 220 Ω Linia danych RxD/TxD-N (8) 390 Ω DGND (5)

23 Terminacja segmentu przykład terminator terminator terminator terminator terminator terminator terminator terminator

24 Konektor DB9 z wbudowanym terminatorem terminator numer pinu UWAGA: Przedstawiony na rysunku układ zworek odpowiada pozycji OFF przełcznika. 1

25 Struktura sieci zalecany układ przy prawidłowo podłczonym kablu do konektora istnieje moliwo odłczenia czci segmentu z zachowaniem prawidłowej terminacji w czci pracujcej DP Master T DP Slave DP Slave DP Slave DP Slave DP Slave T T repeater

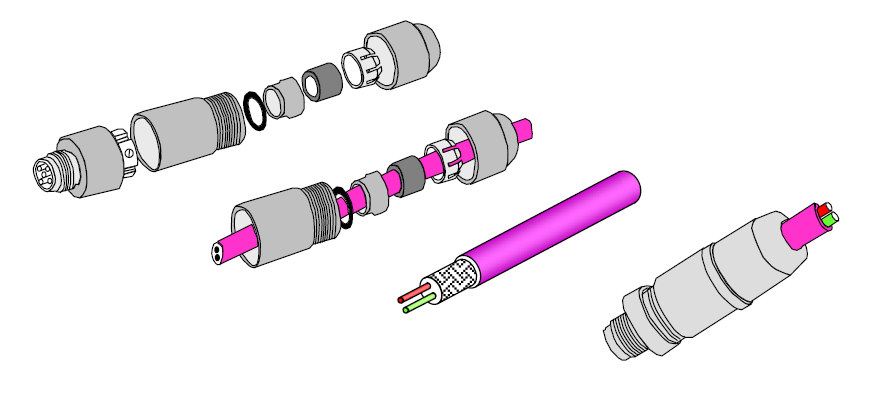

26 Konektory M12 w trakcie zarabiania konektorów M12 naley zwróci uwag na połczenie ekranu - zgodnie z zaleceniami producenta naley zadba o zachowanie odpowiedniego współczynnika odpornoci na wnikanie wody patrz wskazówki dotyczce instalacji kabla w dokumentacji producenta

27 Konektory M12 przykład problemu naley zwraca uwag na skrcanie ył w trakcie dokrcania konektora

28 Wskazówki dotyczce projektowania sieci PROFIBUS DP 1/2 w kadym segmencie sieci udostpni gniazdo dla narzdzia diagnostycznego (optymalnie 2 na kocach segmentu) dla segmentów opartych o RS-485 umieszcza maksymalnie 31 stacji w segmencie kady segment wykorzystuje własny zakres adresów (np , 30-49) zapewnienie cigłoci zasilania dla terminatorów moliwo włczania/wyłczania zasilania dla poszczególnych repeaterów/konwerterów wiatłowodowych/stacji DP Slave lokalizacja systemu sterowania na kocu segmentu

29 Wskazówki dotyczce projektowania sieci PROFIBUS DP 2/2 dokumentacja sieci powinna by umieszczona na maksymalnie 2 arkuszach w przypadku duych odległoci lub przejciach pomidzy budynkami zalecane jest wykorzystanie wiatłowodów ekran kabla powinien by uziemiany przy kadym urzdzeniu prdko transmisji wykorzystywana w systemie powinna by na najniszym dopuszczalnym poziomie w ramach segmentu naley zachowa struktur liniow jeeli zachodzi konieczno tworzenia struktury gwiadzistej/drzewiastej naley stosowa repeatery lub koncentratory (wielokanałowe repeatery)

30 PROFIBUS DP, a PROFIBUS PA rónice, podobiestwa DP PA Warstwa uytkownika profile DP DPV0 profil PA DPV1/DPV2 Warstwa łcza danych Warstwa fizyczna Fieldbus Data Link (FDL) RS 485/RS 485-IS/ FO interfejs MBP MBP/MBP-IS

31 Kodowanie informacji w PROFIBUS PA Informacja: I 19 ma IB = 10 ma 1 ma 1 Bit t Kodowanie Manchester II

32 Struktura systemu wykorzystuj cego PROFIBUS PA DP Master Ł cznik segmentów DP/PA PROFIBUS DP PROFIBUS PA

33 Struktura przykładowego łcznika segmentów do DP-Master standardowy zasilacz sieciowy Modułinterfejsowy PA Master symulacja stacji DP Slave bufor danych PA Master PA Master PA Master zasilacz segmentu PA zasilacz segmentu PA zasilacz segmentu PA zasilacz segmentu PA modułdiagnostyczny 4 segmenty PROFIBUS PA

34 Typowe problemy spotykane w sieci PROFIBUS PA przecienie zasilacza zbyt niskie napicie zasilajce dla urzdzenia zakłócenia elektromagnetyczne niewłaciwa terminacja segmentu zwarcie pomidzy liniami danych doziemienie linii danych degradacja okablowania (utlenianie/penetracja przez wod) uszkodzenie urzdzenia uszkodzenie/przecienie zasilacza zasilajcego łcznik DP/PA niewłaciwa topologia sieci

35 Etapy diagnostyki sieci PROFIBUS ocena wizualna instalacji pomiary przy pomocy testera okablowania PROFIBUS pomiary przy pomocy oscyloskopu podgld ruchu przy pomocy analizatora protokołu porównanie stanu biecego z projektem sieci

36 Diagnostyka podejcie warstwowe aplikacja uytkownika funkcje DP warstwa FDL warstwa fizyczna kady poziom naley testowa odrbnie do pełnej diagnostyki systemu mog by wymagane 3 narzdzia (okablowanie/protokół/aplikacja) róne warstwy fizyczne wymagaj dedykowanych testerów (RS485/FO/MBP) do diagnostyki na poziomie protokołu mona stosowa jedno narzdzie dla sieci PROFIBUS DP oraz PA diagnostyka na poziomie aplikacji wymaga wykorzystania narzdzi specyficznych dla jednostki DP Master

37 Narzdzia diagnostyczne dla sieci PROFIBUS diagnostyka na poziomie okablowania dedykowany tester okablowania oscyloskop multimetr diagnostyka na poziomie protokołu analizator protokołu monitor sieci

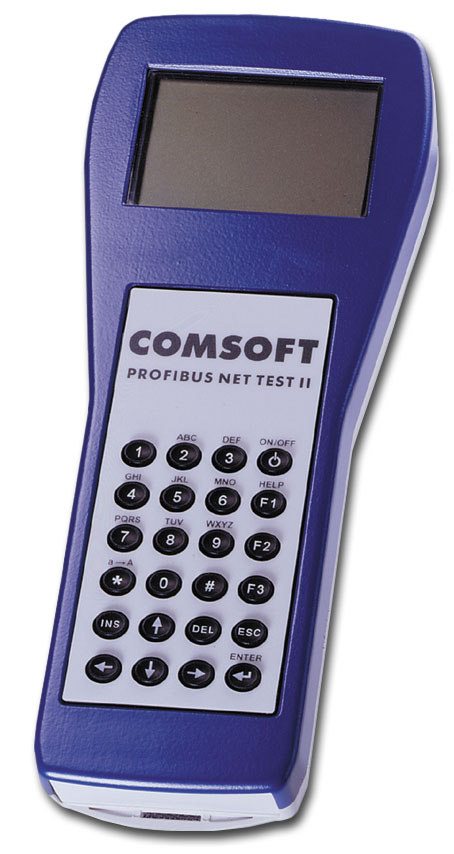

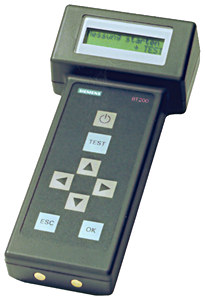

38 Testery kabla PROFIBUS DP (RS485) urzdzenia podrczne testy kabla bez stacji aktywnych w sieci (PLC/OP/PC) nie wymagaj specjalistycznej wiedzy od uytkownika

39 Informacje udostpniane przez tester kabla zamiana linii A-B w kablu zwarcia (z podaniem odległoci) przerwa w linii A, B lub ekranie (z podaniem odległoci) niewłaciwa ilo terminatorów niewłaciwa pozycja terminatorów nie zasilone terminatory niepoprawnie terminowane segmenty wystpowanie odgałzie (z podaniem odległoci) pomiar długoci linii impedancja falowa linii niespójne okablowanie (z podaniem odległoci) poziomy napi RS-485 generowane przez poszczególne stacje prdko transmisji wykorzystywana w sieci lista stacji dostpnych w sieci informacja o wystpowaniu odbi raport o dokonanych pomiarach

40 Informacje udostpniane przez analizator protokołu niewłaciwa adresacja stacji/brak stacji w sieci wielokrotne wykorzystanie tego samego adresu niewłaciwa konfiguracja stacji niewłaciwy adres przypisany stacji problemy w implementacji protokołu w urzdzeniu wystpowanie zakłóce transmisji przerwy w komunikacji powtórzenia transmisji informacje diagnostyczne ze stacji DP Slave czstotliwo zwracania informacji diagnostycznych przez DP Slave (!!!) czstotliwo wystpowania problemów (zerwanie komunikacji) czas cyklu sieci/czstotliwo uaktualniania informacji ze stacji DP Slave dane wymieniane pomidzy DP Master, a DP Slave przecienie stacji PROFIBUS (brak wolnych zasobów) sekwencja zdarze w trakcie utraty i powrotu komunikacji raport o dokonanych pomiarach

41 Mo liwo ci diagnostyki warstwy fizycznej sieci PROFIBUS PA Ł cznik segmentów z wbudowanym modułem diagnostycznym (ci głe monitorowanie sieci) Przeno ny zestaw diagnostyczny dla PROFIBUS PA (monitorowanie na danie)

42 Informacje udostpniane przez tester PROFIBUS PA lista stacji dostpnych w segmencie poziomy napi sygnału generowanego przez stacj pomiar poboru prdu z zasilacza segmentu PA pomiar poziomu szumów (zakłóce) dla poszczególnych stacji pomiar nierównomiernoci czasu trwania bitu (jitter) sprawdzenie prawidłowej terminacji segmentu ocena symetrycznoci sygnału (detekcja doziemie) ocena stabilnoci komunikacji ze stacj (poziom błdów) ocena degradacji kabla (trend) monitorowanie zasilaczy sieciowych łcznika segmentu lista zarejestrowanych problemów ze znacznikiem czasu sugestia przyczyny wystpienia danego zdarzenia

43 Przykład udostpnianych informacji diagnostycznych 1/2 informacja o błdzie moliwe przyczyny błdu historia zdarze

44 Przykład udostpnianych informacji diagnostycznych 2/2

45 Strategia lokalizacji błdów okrelenie przyczyny problemów w komunikacji na poziomie okablowania (np. cigły brak komunikacji z urzdzeniem lub grup) na poziomie protokołu (np. niewłaciwy adres, błd konfiguracji) wynikajce z zakłóce (sporadyczne braki komunikacji z urzdzeniem/urzdzeniami) sprawdzi, na podstawie informacji statystycznych czy istnieje moliwo zdefiniowania stacji/grupy stacji których najczciej dotyczy problem wyizolowa przy pomocy wzmacniacza segment sieci zawierajcy stacje z którymi najczciej wystpuj problemy w komunikacji dokona pomiarów podejrzanego segmentu sieci

46 Diagnostyka zapobiegawcza jednym z dokumentów dostarczanych przez wykonawc sieci powinien by protokółz dokonanych pomiarów w instalacji bardzo istotnym dokumentem przejmowanym wraz z instalacj powinna by rzetelna dokumentacja powykonawcza okresowe audyty instalacji, porównanie dokonanych pomiarów z poprzednimi okrelenie tendencji dla wybranych parametrów audyt instalacji po kadej zmianie w dokonanej w systemie (nie koniecznie bezporednio dotyczcej sieci PROFIBUS)

47 Wsparcie Słuymy pomoc na etapie: koncepcji projektowania instalacji uruchamiania Nasza pomoc to: konsultacje szkolenia wizyty diagnostyczne audyty instalacji lokalizacji problemów uytkowania implementacji interfejsu sieci PROFIBUS DP oraz PROFIBUS PA PICC Poland INTEX Sp. z o. o. ul. Wincentego Pola GLIWICE

48 Diagnostyka na poziomie protokołu - przykład

49 Diagnostyka na poziomie protokołu aktualizacja biblioteki plików GSD Opis funkcji Aplikacja ProfiTrace zbiera i i analizuje dane przesyłane pomidzy stacjami w sieci PROFIBUS, dane te mog by udostpniane uytkownikowi w formie nieprzetworzonej (zawarto ramki) oraz przetworzonej zawarto ramki jest interpretowana i i informacje s prezentowane w postaci tekstowej. Do procesu interpretacji potrzebne s pewne informacje specyficzne dla urzdzenia. Dane te s zawarte w pliku GSD. Dlatego te dysponowanie plikiem GSD w trakcie analizy sieci jest bardzo przydatne. Aktualizacja bazy plików GSD odbywa si poprzez wybranie opcji Scan GSD Library z menu Settings

50 Diagnostyka na poziomie protokołu inicjalizacja interfejsu ProfiCore Opis funkcji Aplikacja ProfiTrace do zbierania informacji z sieci PROFIBUS wykorzystuje interfejs ProfiCore Ultra. Interfejs ten jest połczony z komputerem PC poprzez łcze USB. Aby mie moliwo analizy sieci interfejs ten naley inicjalizowa przy pomocy przycisku Init ProfiCore Ultra.

51 Diagnostyka na poziomie protokołu lista stacji Opis funkcji Po wykryciu prdkoci transmisji, wszystkie dostpne w sieci urzdzenia (adresy) zaznaczane s na zakładce Live List. Jednostki Master to kolor czerwony, za Slave niebieski. Zielone tło oznacza, e jednostka Slave znajduje si w trybie wymiany danych procesowych. Na podstawie biblioteki plików GSD aplikacja wywietla nazwy stacji (zdefiniowane w GSD).

52 Diagnostyka na poziomie protokołu parametry stacji Opis funkcji Po zaznaczeniu urzdzenia oraz wybraniu z menu Info Panel data opcji Parameters w panelu informacyjnym (InfoPanel) wywietlana jest informacja o ostatnim zestawie parametrów przesłanych przez DP Master.

53 Diagnostyka na poziomie protokołu konfiguracja stacji Opis funkcji Po zaznaczeniu urzdzenia oraz wybraniu z menu Info Panel data opcji Configuration w panelu informacyjnym (InfoPanel) wywietlana jest informacja o ostatnim zestawie danych konfiguracyjnych przesłanych przez DP Master. Tekstowe opisy modułów pochodz z pliku GSD

54 Diagnostyka na poziomie protokołu standardowe info. diagnostyczne Opis funkcji Po zaznaczeniu urzdzenia, ostatnia zarejestrowana informacja diagnostyczna dostpna jest w panelu informacyjnym (InfoPanel). Tekstowe opisy błdów pochodz z pliku GSD.

55 Diagnostyka na poziomie protokołu problemy w komunikacji Opis funkcji W przypadku zerwania komunikacji pomidzy DP Master, a stacj DP Slave tło tej ostatniej zmienia kolor na ółty (kiedy była dostpna, za aktualnie nie).

56 Diagnostyka na poziomie protokołu statystyki Opis funkcji Zakładka Station statistics view wywietla informacje statystyczne zebrane przez ProfiTrace dla wybranego zdarzenia. Rodzaj zdarzenia jest wybierany z listy Selected statistic. Dziki tej funkcjonalnoci moliwe jest sprawdzenie stabilnoci sieci i i jednoczenie podjcie działa prewencyjnych.

57 Diagnostyka na poziomie protokołu próby nawizania komunikacji Opis funkcji W statystyce Syncs, wywietlana jest ilo prób nawizania komunikacji ze stacj (ilo zapyta ze strony DP Master, na które nie odpowiedziała stacja DP Slave). W pracujcej instalacji statystyka ta powinna by czysta, kady problem komunikacji (lub jego przyczyna) powinien by niezwłocznie usunity.

58 Diagnostyka na poziomie protokołu utrata komunikacji Opis funkcji W statystyce Station Lost, wywietlana jest informacja ile razy zerwana została komunikacja ze stacj (DP Master stwierdził, e DP Slave jest niedostpny). W pracujcej instalacji statystyka ta powinna by czysta, kady problem komunikacji (lub jego przyczyna) powinien by niezwłocznie usunity.

59 Diagnostyka na poziomie protokołu odrzucone ramki Opis funkcji W statystyce Illegal responses to requests, wywietlana jest informacja o iloci odrzuconych pakietów ze wzgldu na niewłaciwy format (np. w wyniku błednej sumy kontrolnej). W pracujcej instalacji statystyka ta powinna by czysta, jeeli liczniki s róne od zero najczciej oznacza to wystpowanie zakłóce elektromagnetycznych.

60 Diagnostyka na poziomie protokołu powtórzenia transmisji Opis funkcji W statystyce Retries (total for this station), wywietlana jest informacja o iloci powtórzonych zapyta jakie wystpiły w stosunku do konkretnej stacji. W pracujcej instalacji statystyka ta powinna by czysta, jeeli liczniki s róne od zero oznacza to problemy ze stabilnoci komunikacji, problemy te niekonieczne bd skutkowały zerwaniem komunikacji poniewa w profili sieci okrelona jest maksymalna ilo jednorazowo (w serii) dozwolonych powtórze. Statystyka ta pozwala na ocen stabilnoci komunikacji oraz podjcie ewentualnych działa naprawczych.

61 Diagnostyka na poziomie protokołu czas cyklu sieci Opis funkcji W statystyce Data Exchange interval (msec) wywietlana jest informacja o biecym czasie cyklu odpytywania danej stacji DP Slave.

62 Diagnostyka na poziomie protokołu diagnostyka zwracana przez Slave Opis funkcji W statystyce Diagnostic msg. res. from slave when in DX wywietlana jest informacja o tym ile razy stacja DP Slave bdc w trybie wymiany danych procesowych (DX) zasygnalizowała błd zwracajc informacj diagnostyczn. Sytuacja taka oznacza wystpowanie błdu w urzdzeniu (niekoniecznie krytycznego) i i powinna zosta przeanalizowana.

63 Diagnostyka na poziomie protokołu podgld danych Opis funkcji Zakładka Data inspection pozwala na wprowadzenie zmiennych, których wartoci powinny by monitorowane. Zmienne te pochodz z pola danych ramki PROFIBUS.

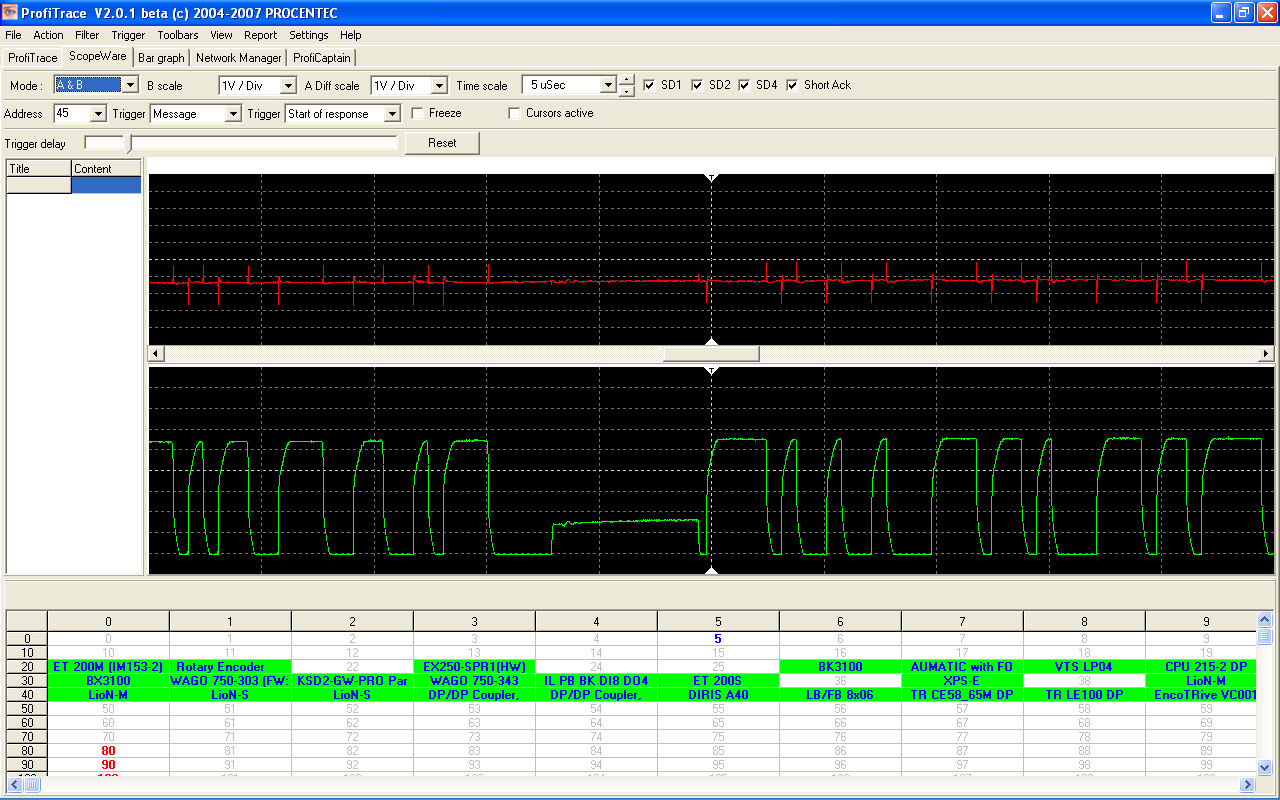

64 Diagnostyka na poziomie warstwy fizycznej jako sygnału 1/2 Opis funkcji Interfejs ProfiCore Ultra posiada wbudowany oscyloskop, aby podglda przebieg sygnału w sieci naley przej na zakładk ScopeWare (wymagana jest odpowiednia licencja). Na zakładce tej mona podglda sygnałgenerowany przez urzdzenie wskazane na licie stacji dostpnych w sieci (oscyloskop jest wyzwalany w momencie kiedy stacja nadaje).

65 Diagnostyka na poziomie warstwy fizycznej jako sygnału 2/2 Opis funkcji Korzystajc z opcji Mode istnieje moliwo wyboru trybu pracy oscyloskopu: prezentacja napicia rónicowego (tryb B-A Diff) lub prezentacja sygnału w poszczególnych liniach (tryb A&B)

66 Diagnostyka na poziomie warstwy fizycznej lokalizacja problemów 1/2 Opis funkcji Dziki funkcji zatrzymywania sygnału istnieje moliwo okrelenia przyczyny problemu oraz jej lokalizacji (np. dodatkowy terminator w odległoci 54m od miejsca pomiaru).

67 Diagnostyka na poziomie warstwy fizycznej lokalizacja problemów 2/2 Opis funkcji W trybie wywietlania kanałów A oraz B moliwa jest detekcja błdów typu doziemienie jednej z linii

68 Diagnostyka na poziomie warstwy fizycznej poziomy napi Opis funkcji Korzystajc z zakładki Bar graph (wymagana jest licencja na funkcjonalno ScopeWare) moliwy jest podgld poziomu sygnału, w miejscu dokonywania pomiaru, generowanego przez poszczególne stacje.

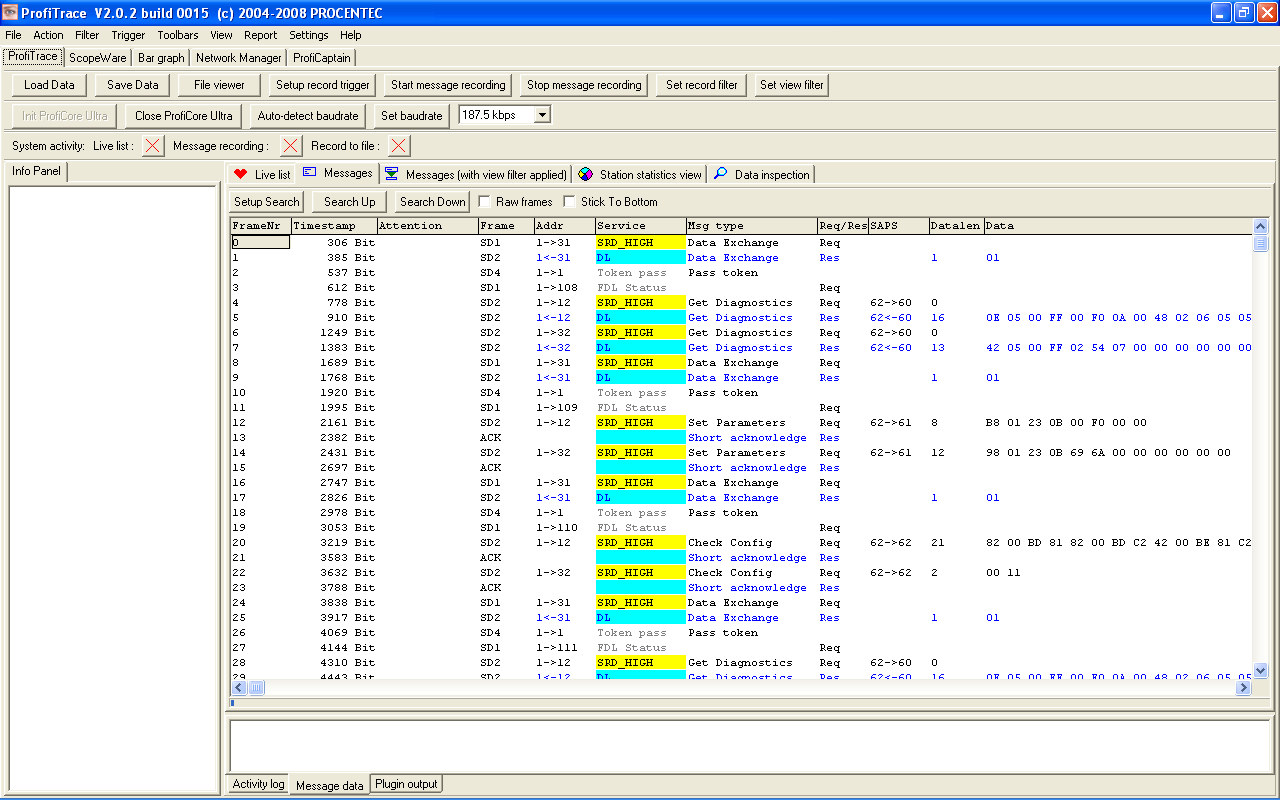

69 Diagnostyka na poziomie warstwy fizycznej analiza ramek Opis funkcji Na zakładce Messages uytkownik ma moliwo podgldania ruchu w sieci. Funkcjonalno ta jest przydatna do zaawansowanej diagnostyki problemów na poziomie protokołu. Dane te mona przeszukiwa (opcja Setup Search) oraz filtrowa (opcja Set view filter i i zakładka Messages (with view filter applied) według biecych potrzeb.

70 Raportowanie efektów pracy Opis funkcji Pomiary dokonane w sieci umieszczane s w raporcie automatycznie generowanym przez aplikacj.

71 Diagnostyka systemu zawierajcego PROFIBUS PA

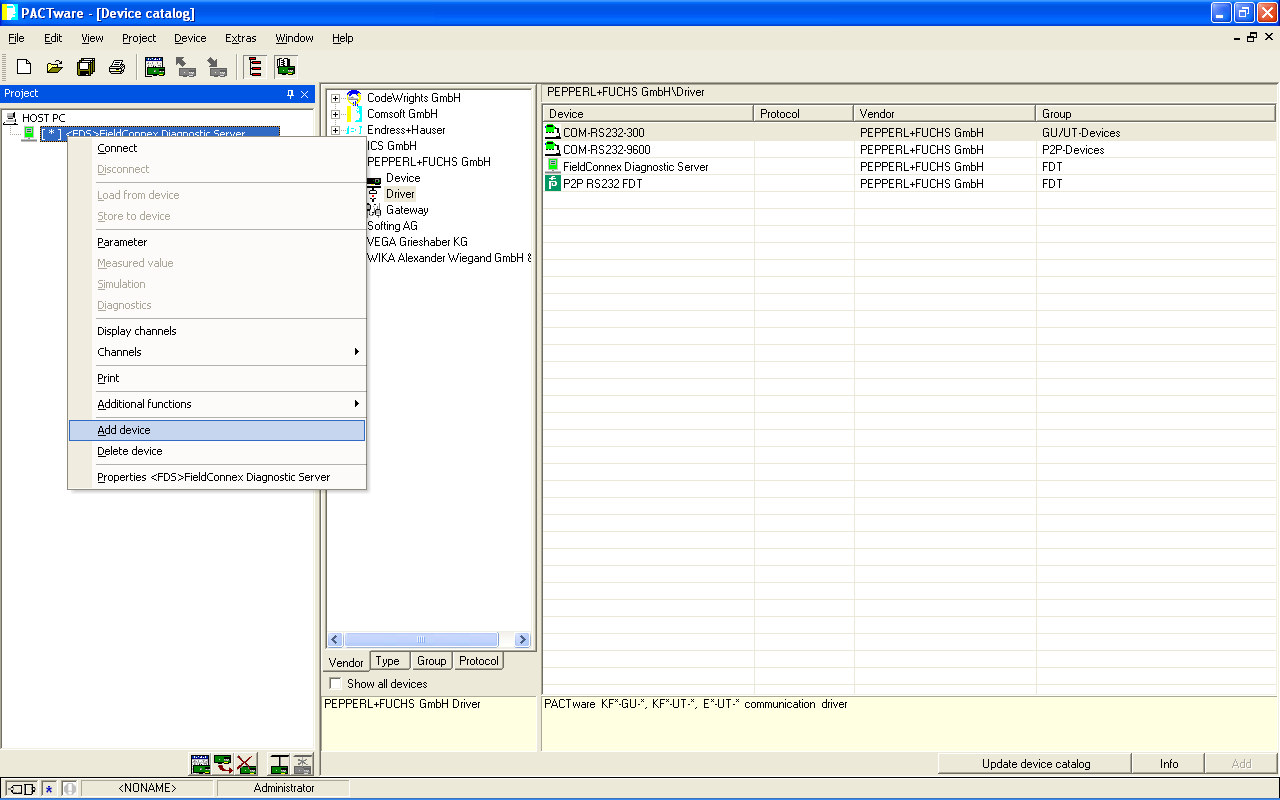

72 Konfiguracja PACTware

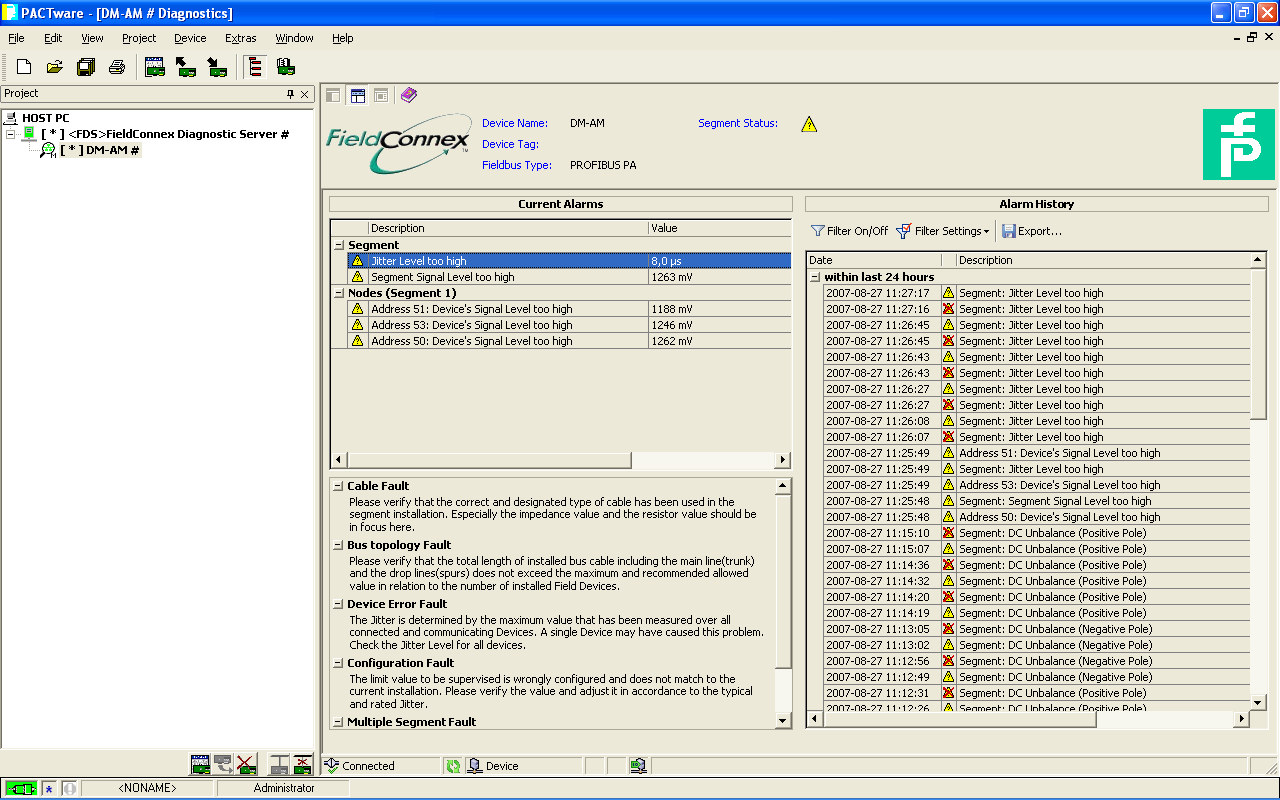

73 FieldConnex Diagnostic Server

74 Połczenie z modułem diagnostycznym

75 Obsługa aplikacji

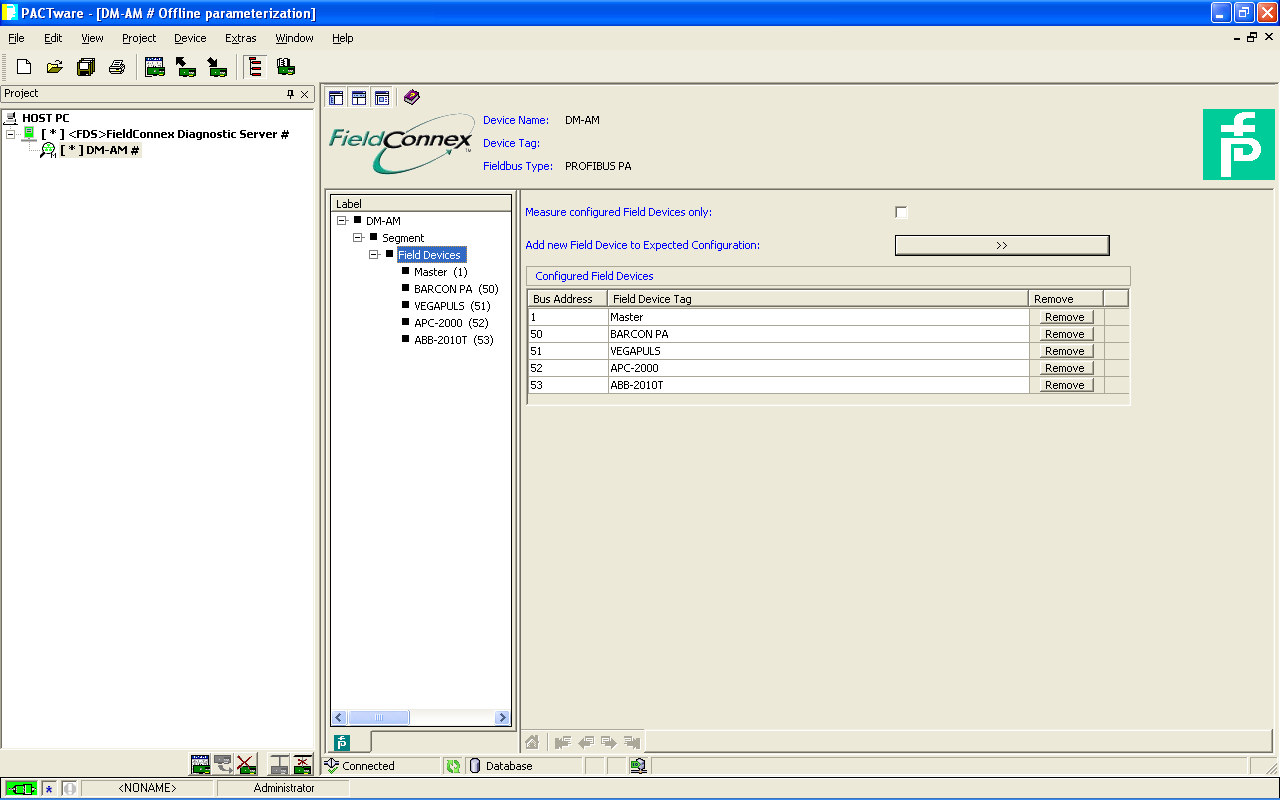

76 Parametryzacja segmentu - OFFLINE Opis funkcji Oprogramowanie Advanced Diagnostcs umoliwia definicj nazw dla poszczególnych stacji (adresów ) w segmencie PROFIBUS PA, dziki temu uzyskuje si zwikszon czytelno zwracanych informacji diagnostycznych.

77 Parametryzacja segmentu - ONLINE Opis funkcji Dla kadej ze stacji moliwy jest podgld amplitudy generowanego sygnału, poziomu szumów, błdów nierównomiernoci czasu trwania bitu oraz statusu danych.

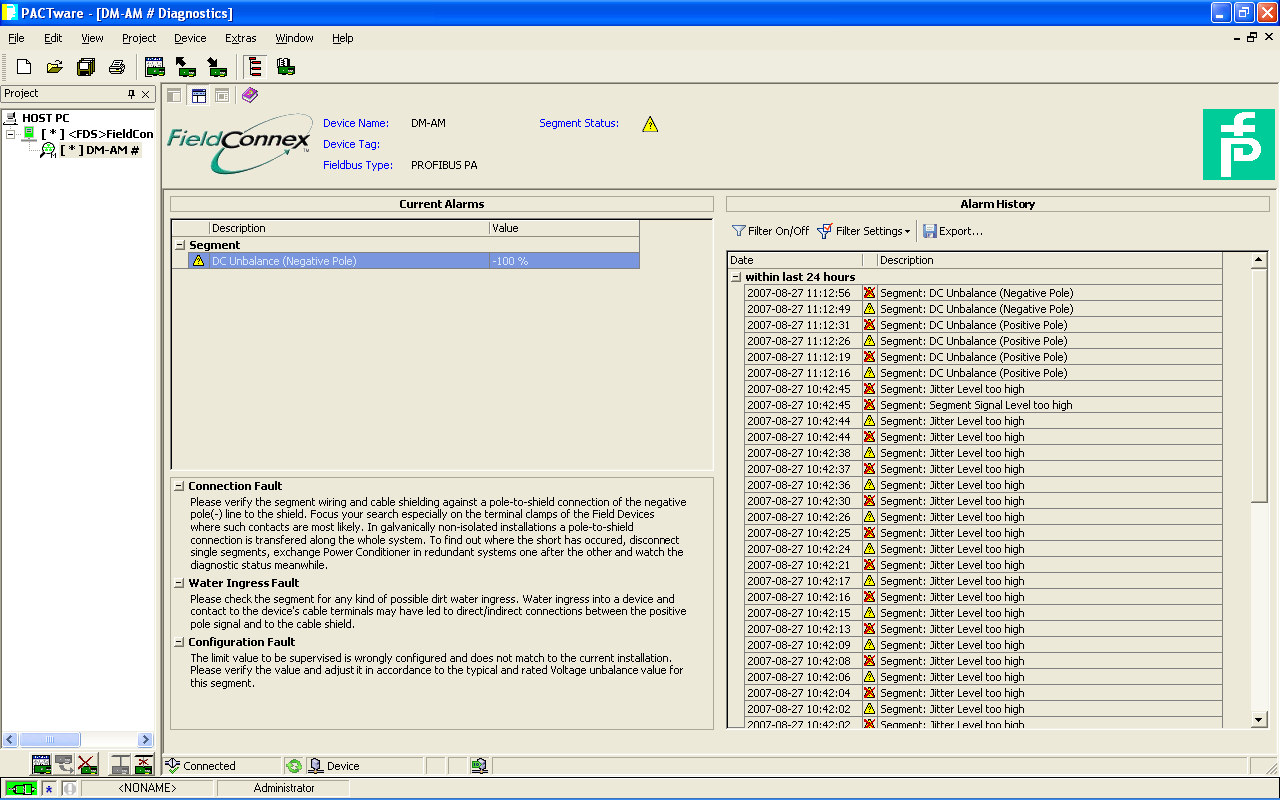

78 Diagnostyka segmentu - przykład informacja o błdzie moliwe przyczyny błdu historia zdarze Opis funkcji W przypadku wystpienia problumu tester wywietla odpowiedni komunikat wraz z informacj o moliwej przyczynie błdu. Wszystki sytuacje awaryjne s archwizowane aby umoliwi póniejsz analiz problemów.

79 Diagnostyka segmentu - przykład

80 Diagnostyka segmentu - przykład

81 Diagnostyka segmentu - przykład

82 Diagnostyka segmentu - przykład

83 Diagnostyka segmentu - przykład

84 Wartoci mierzone - urzdzenie Opis funkcji Dla kadej ze stacji moliwy jest podgld amplitudy generowanego sygnału, poziomu szumów, błdów nierównomiernoci czasu trwania bitu oraz statusu danych. Odstpstwo od zdefiniowanych wartoci progowych sygnalizowane jest jako błd.

85 Wartoci mierzone - segment Opis funkcji Dla całego segmentu moliwy jest podgld amplitudy generowanego sygnału wraz z wartociami minimaln oraz maksymaln, poziomu szumów, błdów nierównomiernoci czasu trwania bitu oraz statusu danych. Dostpna jest take informacja o niesymetrycznoci sygnału wzgldem masy.

86 Monitorowanie całego segmentu Opis funkcji Poza podgldem mierzonych wartoci dla poszczególnych urzdz oraz segmentu moliwy jest take podgld wszystkich parametrów wraz z ocen wartoci na podstawie optymalnych wartoci zdefiniowanych w standardzie.

87 Wbudowany oscyloskop Opis funkcji W celu szczegółowej analizy sieci tester posiada wbudowan funkcjonalno oscyloskopu pozwalajc na wizualn ocen jakoci sygnału oraz poziomu zakłóce. Oscyloskop ten wyposaony jest w funkcj wyzwalania, dziki której moliwa jest rejestracja sygnału od momentu wystpienia anomalii.

88 Commisioning Wizard Opis funkcji Funkcjonalno Commissioning Wizard ułatwia parametryzacj modułu diagnostycznego (definicja wartoci graniczncznych dla mierzonych parametrów (progi ostrzee oraz alarmów), których naruszenie powinno by sygnalizowane. Definiowany jest take interwałz jakim rejestrowane s paramerty segmentu w celu póniejszej analizy tendencji (działania prewencyjne).

89 Commisioning Wizard

90 Commisioning Wizard

91 Commisioning Wizard Opis funkcji Jednym z efektów działania Commissioning Wizard jest raport zawierajcy informacj o zmierzonych parametrach sieci.

92 Commisioning Wizard

93 Analiza informacji diagnostycznych w MS Excel Opis funkcji Na podstawie zarchiwizowanch wartoci wybranych parametrów sieci moliwa jest ocena tendencji i i podjcie działa prewencyjnych.

94 Analiza informacji diagnostycznych w MS Excel

95 Analiza informacji diagnostycznych w MS Excel
