MODERN BOX. Index: PB-D-P2O...A , PB-D-P2O...B, PB-D-P2O...C stal / steel / сталь

Transkrypt

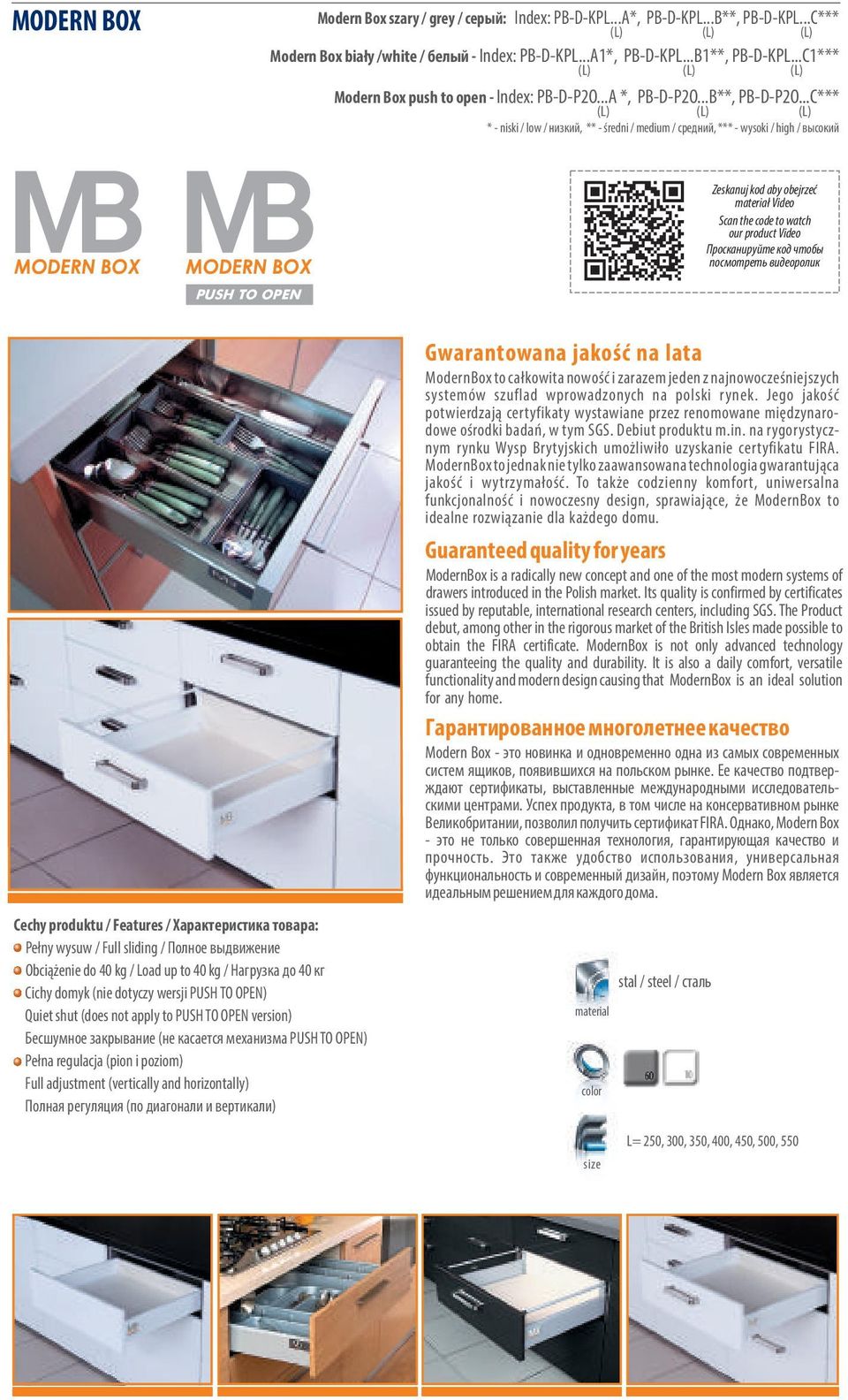

1 MODERN BOX Modern Box szary / grey / серый: Index: PB-D-KPL...A*, PB-D-KPL...B**, PB-D-KPL...C*** (L) (L) (L) Modern Box biały /white / белый - Index: PB-D-KPL...A1*, PB-D-KPL...B1**, PB-D-KPL...C1*** (L) (L) (L) Index: PB-D-P2O...A *, PB-D-P2O...B**, PB-D-P2O...C*** Modern Box push to open - (L) (L) (L) * - niski / low / низкий, ** - średni / medium / средний, *** - wysoki / high / высокий Zeskanuj kod aby obejrzeć materiał Video Scan the code to watch our product Video Просканируйте код чтобы посмотреть видеоролик PUSH TO OPEN Cechy produktu / Features / Характеристика товара: Pełny wysuw / Full sliding / Полное выдвижение Obciążenie do 40 kg / Load up to 40 kg / Нагрузка до 40 кг Cichy domyk (nie dotyczy wersji PUSH TO OPEN) Quiet shut (does not apply to PUSH TO OPEN version) Бесшумное закрывание (не касается механизма PUSH TO OPEN) Pełna regulacja (pion i poziom) Full adjustment (vertically and horizontally) Полная регуляция (по диагонали и вертикали) Gwarantowana jakość na lata ModernBox to całkowita nowość i zarazem jeden z najnowocześniejszych systemów szuflad wprowadzonych na polski r ynek. Jego jakość potwierdzają certyfikaty wystawiane przez renomowane międzynarodowe ośrodki badań, w tym SGS. Debiut produktu m.in. na rygorystycznym rynku Wysp Brytyjskich umożliwiło uzyskanie certyfikatu FIRA. ModernBox to jednak nie tylko zaawansowana technologia gwarantująca jakość i wytrzymałość. To także codzienny komfort, uniwersalna funkcjonalność i nowoczesny design, sprawiające, że ModernBox to idealne rozwiązanie dla każdego domu. Guaranteed quality for years ModernBox is a radically new concept and one of the most modern systems of drawers introduced in the Polish market. Its quality is confirmed by certificates issued by reputable, international research centers, including SGS. The Product debut, among other in the rigorous market of the British Isles made possible to obtain the FIRA certificate. ModernBox is not only advanced technology guaranteeing the quality and durability. It is also a daily comfort, versatile functionality and modern design causing that ModernBox is an ideal solution for any home. Гарантированное многолетнее качество Modern Box - это новинка и одновременно одна из самых современных систем ящиков, появившихся на польском рынке. Ее качество подтверждают сертификаты, выставленные международными исследовательскими центрами. Успех продукта, в том числе на консервативном рынке Великобритании, позволил получить сертификат FIRA. Однако, Modern Box - это не только совершенная технология, гарантирующая качество и прочность. Это также удобство использования, универсальная функциональность и современный дизайн, поэтому Modern Box является идеальным решением для каждого дома. material color stal / steel / сталь size L= 250, 300, 350, 400, 450, 500, 550

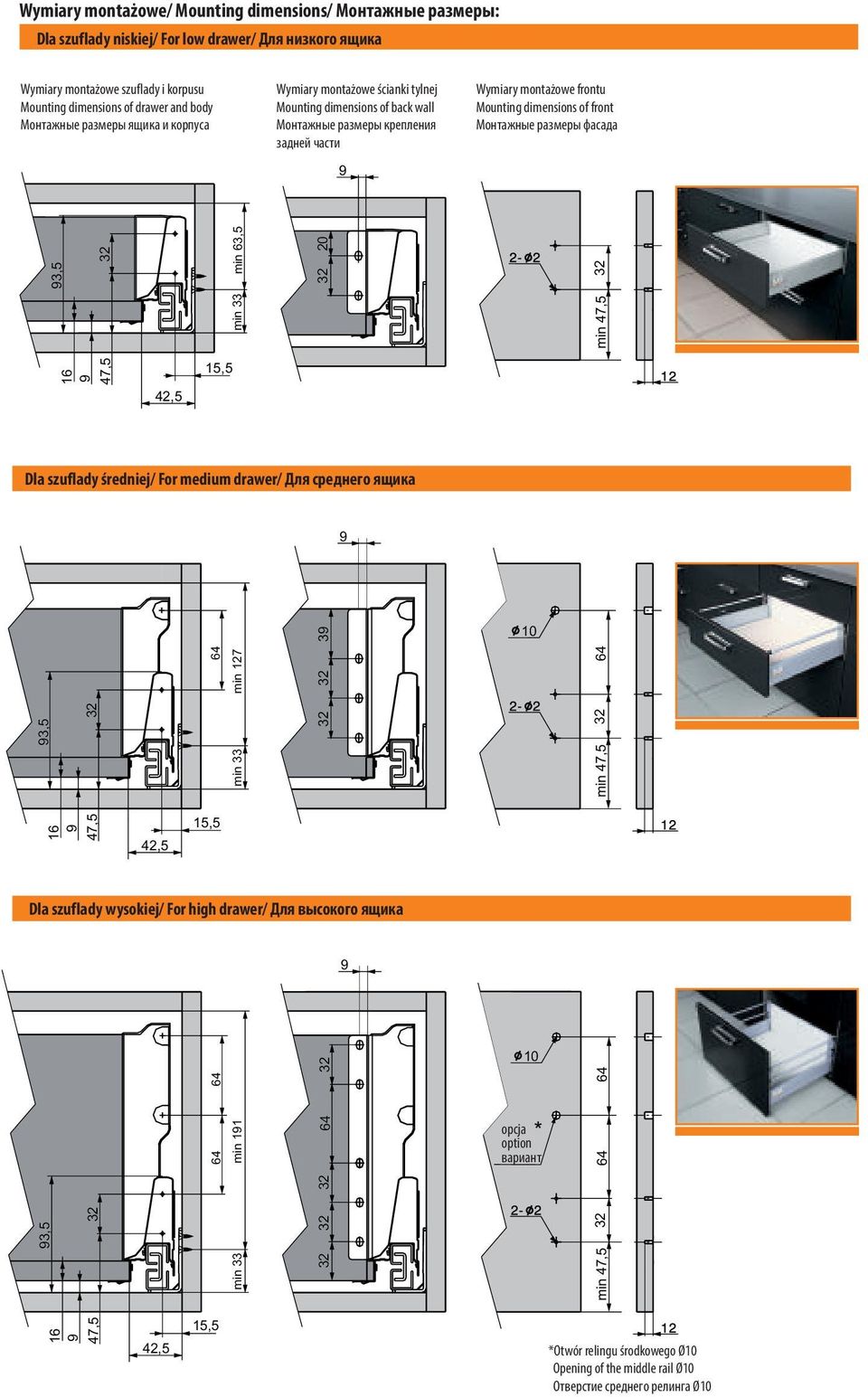

2 Wymiary montażowe/ Mounting dimensions/ Монтажные размеры: Dla szuflady niskiej/ For low drawer/ Для низкого ящика Wymiary montażowe szuflady i korpusu Mounting dimensions of drawer and body Монтажные размеры ящика и корпуса Wymiary montażowe ścianki tylnej Mounting dimensions of back wall Монтажные размеры крепления задней части Wymiary montażowe frontu Mounting dimensions of front Монтажные размеры фасада 3,5 47,5 15,5 min 63,5 min min 47,5 42,5 Dla szuflady średniej/ For medium drawer/ Для среднего ящика 3,5 47,5 64 min 33 min ,5 42, min 47,5 Dla szuflady wysokiej/ For high drawer/ Для высокого ящика 3,5 47,5 42, min 33 min 11 15, * opcja option вариант min 47,5 *Otwór relingu środkowego Ø10 Opening of the middle rail Ø10 Отверстие среднего релинга Ø10

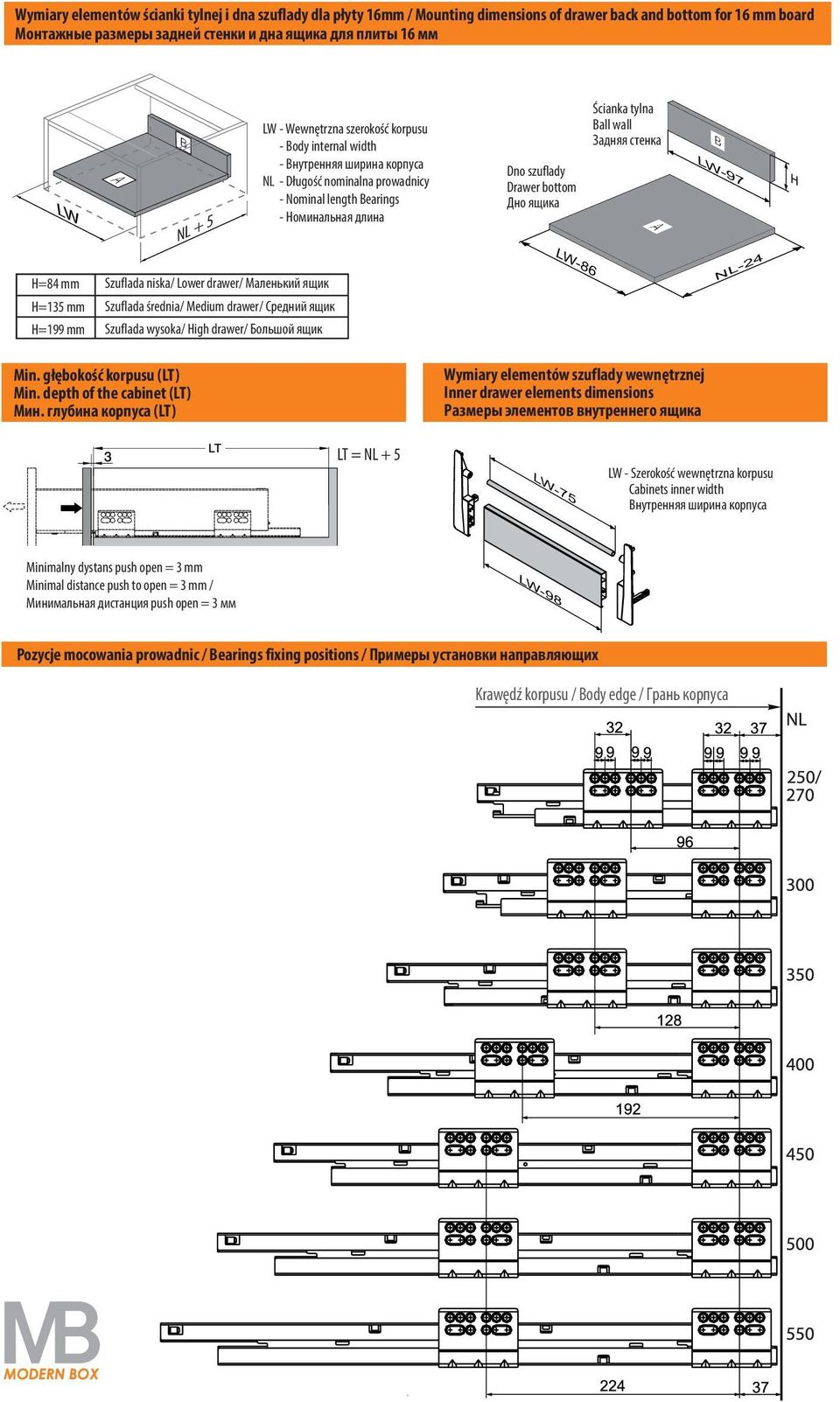

3 Wymiary elementów ścianki tylnej i dna szuflady dla płyty mm / Mounting dimensions of drawer back and bottom for mm board Монтажные размеры задней стенки и дна ящика для плиты мм LW A B NL + 5 LW - Wewnętrzna szerokość korpusu - Body internal width - Внутренняя ширина корпуса NL - Długość nominalna prowadnicy - Nominal length Bearings - Номинальная длина Dno szuflady Drawer bottom Дно ящика Ścianka tylna Ball wall Задняя стенка A B LW-7 H H=84 mm H=135 mm H=1 mm Szuflada niska/ Lower drawer/ Маленький ящик Szuflada średnia/ Medium drawer/ Средний ящик Szuflada wysoka/ High drawer/ Большой ящик LW-86 NL-24 Min. głębokość korpusu (LT) Min. depth of the cabinet (LT) Мин. глубина корпуса (LT) Wymiary elementów szuflady wewnętrznej Inner drawer elements dimensions Размеры элементов внутреннего ящика LT = NL + 5 LW-75 LW - Szerokość wewnętrzna korpusu Cabinets inner width Внутренняя ширина корпуса Minimalny dystans push open = 3 mm Minimal distance push to open = 3 mm / Минимальная дистанция push open = 3 мм LW-8 Pozycje mocowania prowadnic / Bearings fixing positions / Примеры установки направляющих Krawędź korpusu / Body edge / Грань корпуса

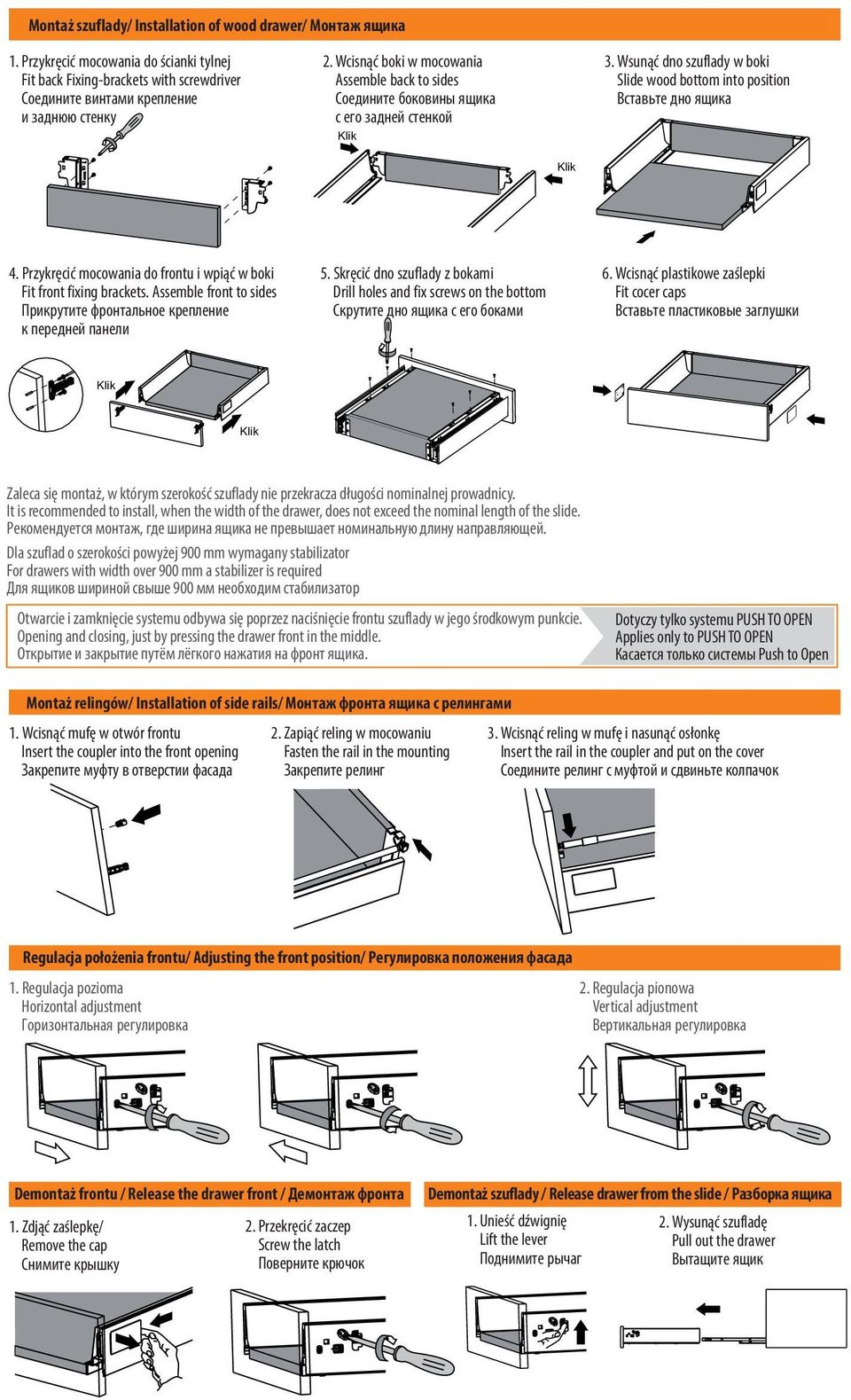

4 Montaż szuflady/ Installation of wood drawer/ Монтаж ящика 1. Przykręcić mocowania do ścianki tylnej Fit back Fixing-brackets with screwdriver Соедините винтами крепление и заднюю стенку 2. Wcisnąć boki w mocowania Assemble back to sides Соедините боковины ящика с его задней стенкой Klik 3. Wsunąć dno szuflady w boki Slide wood bottom into position Вставьте дно ящика Klik 4. Przykręcić mocowania do frontu i wpiąć w boki Fit front fixing brackets. Assemble front to sides Прикрутите фронтальное крепление к передней панели 5. Skręcić dno szuflady z bokami Drill holes and fix screws on the bottom Скрутите дно ящика с его боками 6. Wcisnąć plastikowe zaślepki Fit cocer caps Вставьте пластиковые заглушки Klik Klik Zaleca się montaż, w którym szerokość szuflady nie przekracza długości nominalnej prowadnicy. It is recommended to install, when the width of the drawer, does not exceed the nominal length of the slide. Рекомендуется монтаж, где ширина ящика не превышает номинальную длину направляющей. Dla szuflad o szerokości powyżej 00 mm wymagany stabilizator For drawers with width over 00 mm a stabilizer is required Для ящиков шириной свыше 00 мм необходим стабилизатор Otwarcie i zamknięcie systemu odbywa się poprzez naciśnięcie frontu szuflady w jego środkowym punkcie. Opening and closing, just by pressing the drawer front in the middle. Открытие и закрытие путём лёгкого нажатия на фронт ящика. Dotyczy tylko systemu PUSH TO OPEN Applies only to PUSH TO OPEN Касается только системы Push to Open Montaż relingów/ Installation of side rails/ Монтаж фронта ящика с релингами 1. Wcisnąć mufę w otwór frontu Insert the coupler into the front opening Закрепите муфту в отверстии фасада 2. Zapiąć reling w mocowaniu Fasten the rail in the mounting Закрепите релинг 3. Wcisnąć reling w mufę i nasunąć osłonkę Insert the rail in the coupler and put on the cover Соедините релинг с муфтой и сдвиньте колпачок Regulacja położenia frontu/ Adjusting the front position/ Регулировка положения фасада 1. Regulacja pozioma Horizontal adjustment Горизонтальная регулировка 2. Regulacja pionowa Vertical adjustment Вертикальная регулировка Demontaż frontu / Release the drawer front / Демонтаж фронта 1. Zdjąć zaślepkę/ Remove the cap Снимите крышку 2. Przekręcić zaczep Screw the latch Поверните крючок Demontaż szuflady / Release drawer from the slide / Разборка ящика 1. Unieść dźwignię Lift the lever Поднимите рычаг 2. Wysunąć szufladę Pull out the drawer Вытащите ящик

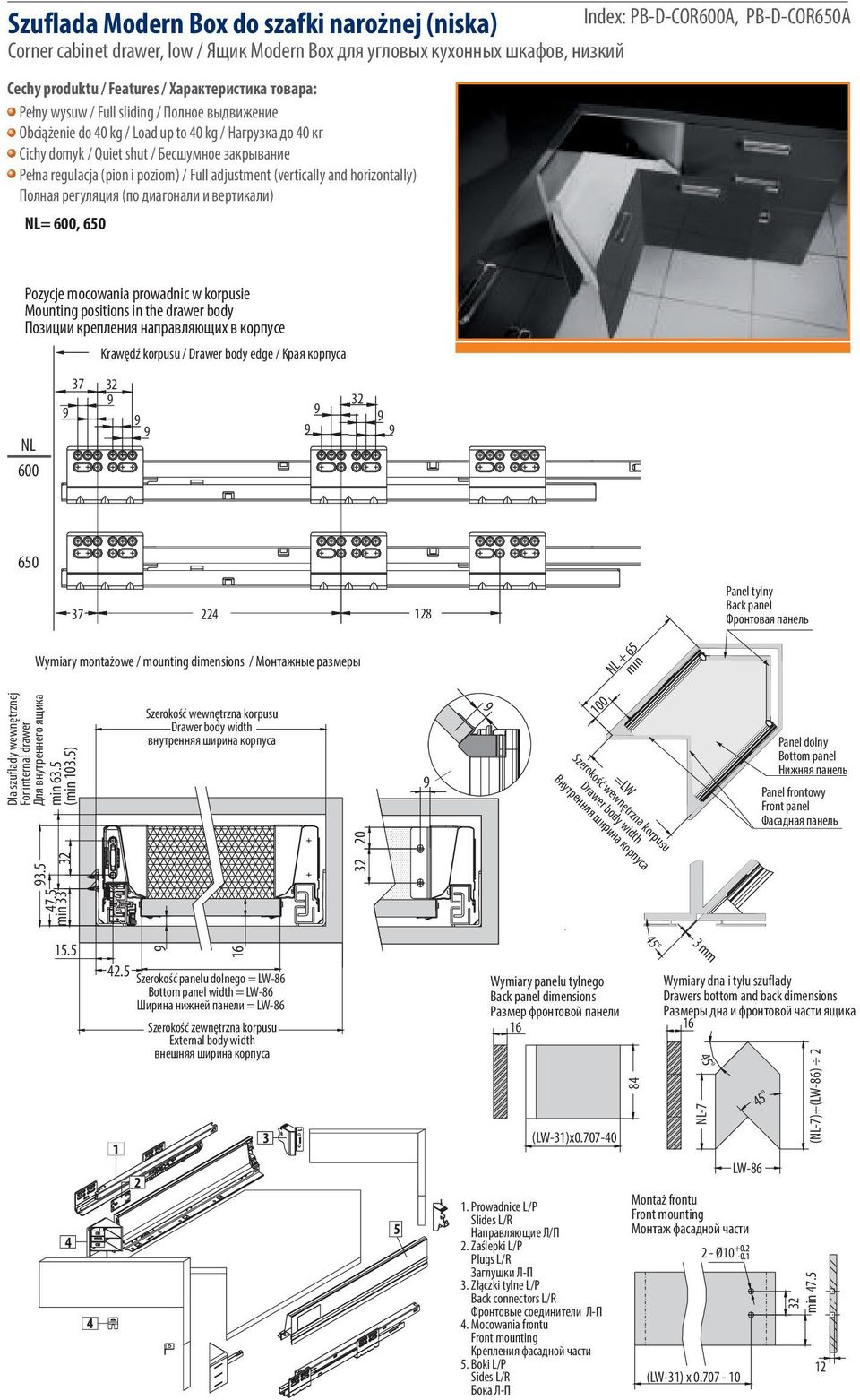

5 Szuflada Modern Box do szafki narożnej (niska) Corner cabinet drawer, low / Ящик Modern Box для угловых кухонных шкафов, низкий Cechy produktu / Features / Характеристика товара: Pełny wysuw / Full sliding / Полное выдвижение Obciążenie do 40 kg / Load up to 40 kg / Нагрузка до 40 кг Cichy domyk / Quiet shut / Бесшумное закрывание Pełna regulacja (pion i poziom) / Full adjustment (vertically and horizontally) Полная регуляция (по диагонали и вертикали) NL= 600, 650 Index: PB-D-COR600A, PB-D-COR650A Pozycje mocowania prowadnic w korpusie Mounting positions in the drawer body Позиции крепления направляющих в корпусе NL Krawędź korpusu / Drawer body edge / Края корпуса Panel tylny Back panel Фронтовая панель Wymiary montażowe / mounting dimensions / Монтажные размеры min NL + 65 Dla szuflady wewnętrznej For internal drawer Для внутреннего ящика min 63.5 (min 103.5) Szerokość wewnętrzna korpusu Drawer body width внутренняя ширина корпуса 100 =LW Szerokość wewnętrzna korpusu Drawer body width Panel dolny Bottom panel Нижняя панель Panel frontowy Front panel Фасадная панель Внутренняя ширина корпуса min Szerokość panelu dolnego = LW-86 Bottom panel width = LW-86 Ширина нижней панели = LW-86 2 Szerokość zewnętrzna korpusu External body width внешняя ширина корпуса 3 5 Wymiary panelu tylnego Back panel dimensions Размер фронтовой панели 84 3 mm Wymiary dna i tyłu szuflady Drawers bottom and back dimensions Размеры дна и фронтовой части ящика NL-7 (LW-31)x LW Prowadnice L/P Montaż frontu Slides L/R Front mounting Направляющие Л/П Монтаж фасадной части 2. Zaślepki L/P Plugs L/R 2 - Ø10 Заглушки Л-П 3. Złączki tylne L/P Back connectors L/R Фронтовые соединители Л-П 4. Mocowania frontu Front mounting Крепления фасадной части 5. Boki L/P Sides L/R (LW-31) x Бока Л-П o 45 o 45 o 45 (NL-7)+(LW-86) 2 min

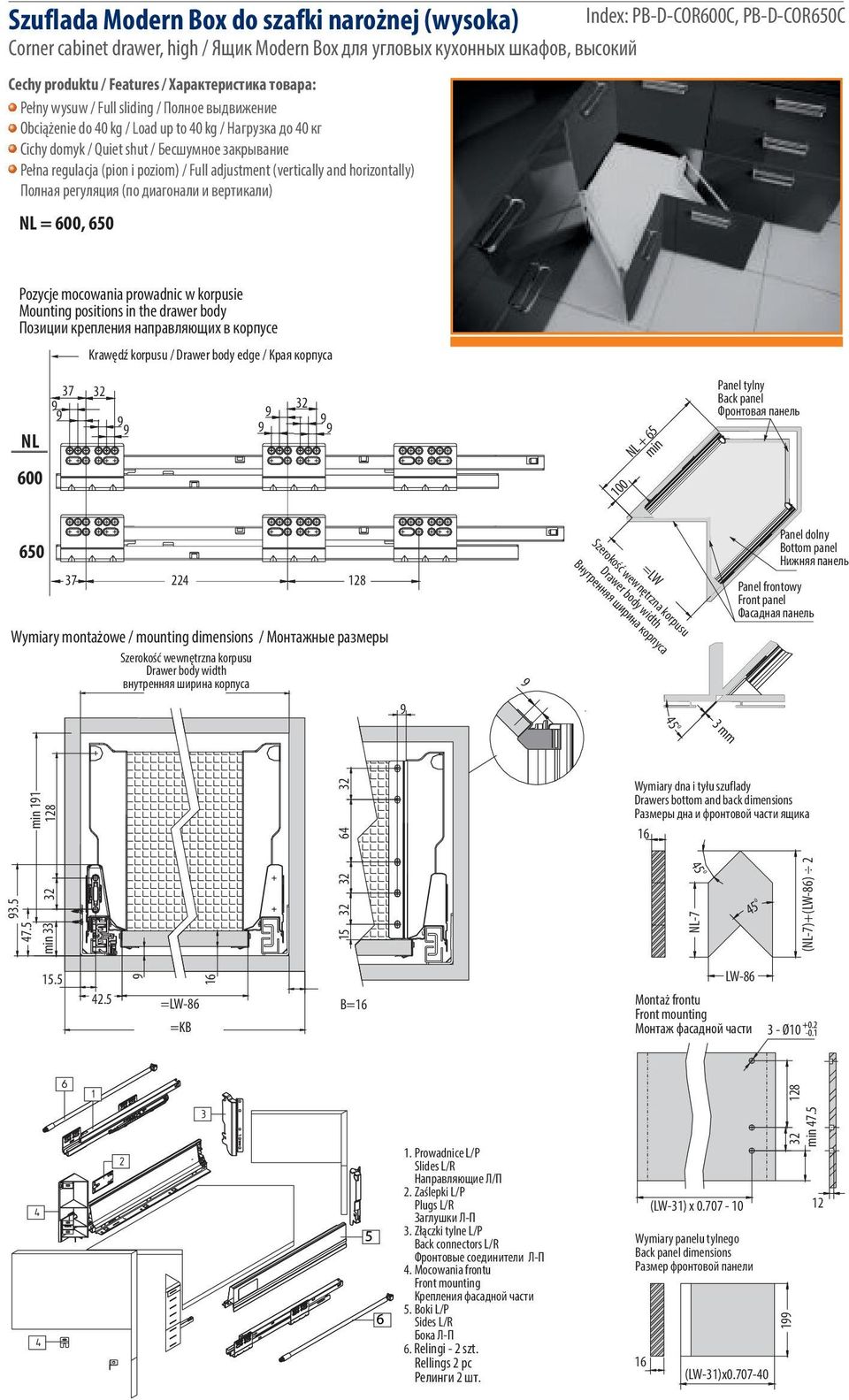

6 Szuflada Modern Box do szafki narożnej (wysoka) Corner cabinet drawer, high / Ящик Modern Box для угловых кухонных шкафов, высокий Cechy produktu / Features / Характеристика товара: Pełny wysuw / Full sliding / Полное выдвижение Obciążenie do 40 kg / Load up to 40 kg / Нагрузка до 40 кг Cichy domyk / Quiet shut / Бесшумное закрывание Pełna regulacja (pion i poziom) / Full adjustment (vertically and horizontally) Полная регуляция (по диагонали и вертикали) NL = 600, 650 Index: PB-D-COR600C, PB-D-COR650C Pozycje mocowania prowadnic w korpusie Mounting positions in the drawer body Позиции крепления направляющих в корпусе Krawędź korpusu / Drawer body edge / Края корпуса 37 NL min NL + 65 Panel tylny Back panel Фронтовая панель Wymiary montażowe / mounting dimensions / Монтажные размеры Szerokość wewnętrzna korpusu Drawer body width внутренняя ширина корпуса =LW Szerokość wewnętrzna korpusu Drawer body width Внутренняя ширина корпуса o 45 3 mm Panel dolny Bottom panel Нижняя панель Panel frontowy Front panel Фасадная панель Wymiary dna i tyłu szuflady Drawers bottom and back dimensions Размеры дна и фронтовой части ящика min o 45 NL-7 o 45 (NL-7)+(LW-86) 2 min =LW-86 =KB B= LW-86 Montaż frontu Front mounting Монтаж фасадной части 3 - Ø10 1. Prowadnice L/P Slides L/R Направляющие Л/П 2. Zaślepki L/P Plugs L/R Заглушки Л-П 3. Złączki tylne L/P Back connectors L/R Фронтовые соединители Л-П 4. Mocowania frontu Front mounting Крепления фасадной части 5. Boki L/P Sides L/R Бока Л-П 6. Relingi - 2 szt. Rellings 2 pc Релинги 2 шт. (LW-31) x Wymiary panelu tylnego Back panel dimensions Размер фронтовой панели (LW-31)x min

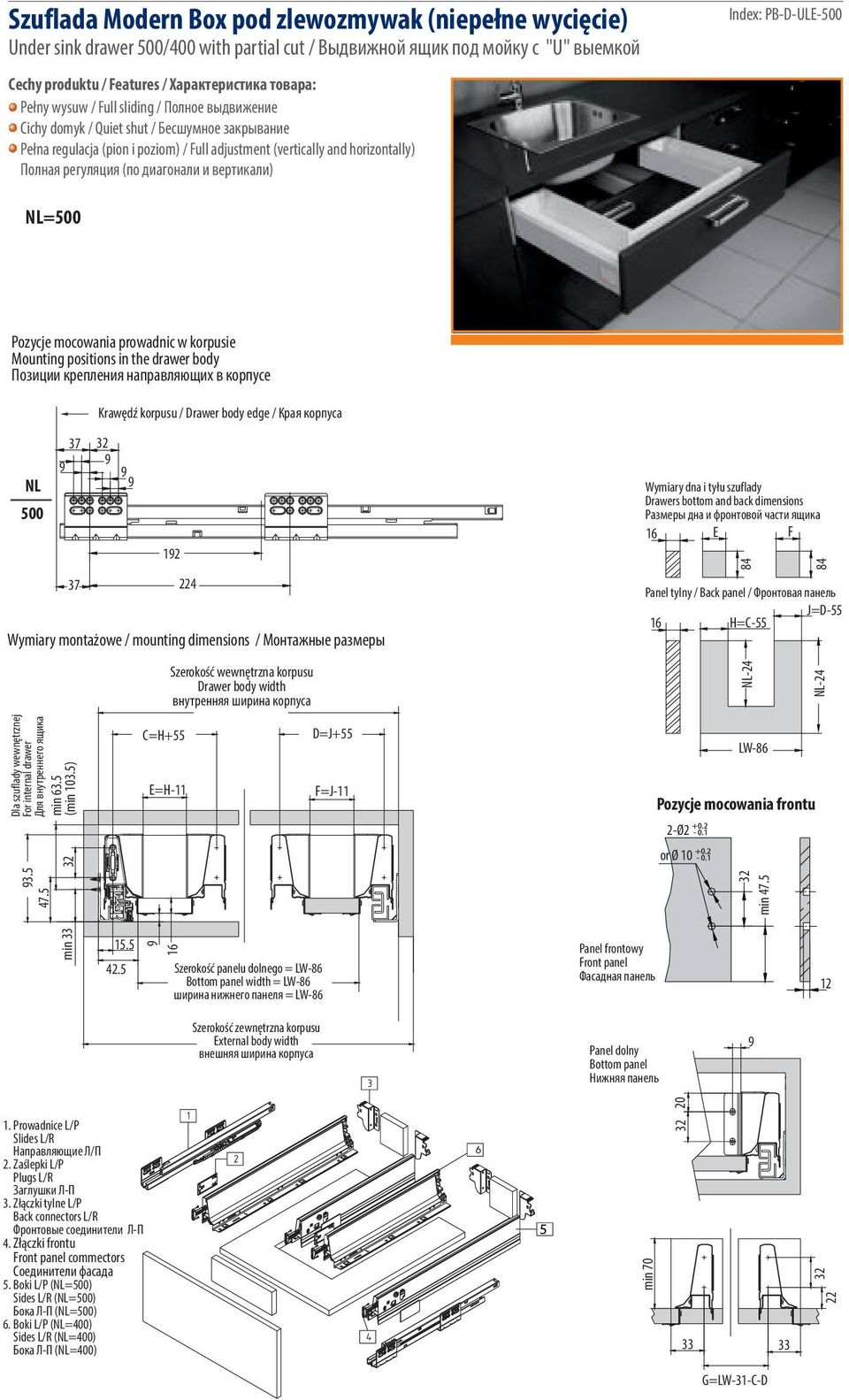

7 Szuflada Modern Box pod zlewozmywak (niepełne wycięcie) Under sink drawer 500/400 with partial cut / Выдвижной ящик под мойку с "U" выемкой Cechy produktu / Features / Характеристика товара: Pełny wysuw / Full sliding / Полное выдвижение Cichy domyk / Quiet shut / Бесшумное закрывание Pełna regulacja (pion i poziom) / Full adjustment (vertically and horizontally) Полная регуляция (по диагонали и вертикали) Index: PB-D-ULE-500 NL=500 Pozycje mocowania prowadnic w korpusie Mounting positions in the drawer body Позиции крепления направляющих в корпусе Krawędź korpusu / Drawer body edge / Края корпуса NL Wymiary montażowe / mounting dimensions / Монтажные размеры Szerokość wewnętrzna korpusu Drawer body width внутренняя ширина корпуса Wymiary dna i tyłu szuflady Drawers bottom and back dimensions Размеры дна и фронтовой части ящика E F 84 Panel tylny / Back panel / Фронтовая панель J=D-55 H=C-55 NL NL-24 Dla szuflady wewnętrznej For internal drawer Для внутреннего ящика min 63.5 (min 103.5) C=H+55 E=H-11 D=J+55 F=J-11 Pozycje mocowania frontu 2-Ø2 LW-86 or Ø min 47.5 min Szerokość panelu dolnego = LW-86 Bottom panel width = LW-86 ширина нижнего панеля = LW-86 Panel frontowy Front panel Фасадная панель 12 Szerokość zewnętrzna korpusu External body width внешняя ширина корпуса Panel dolny Bottom panel Нижняя панель 1. Prowadnice L/P Slides L/R Направляющие Л/П 2. Zaślepki L/P Plugs L/R Заглушки Л-П 3. Złączki tylne L/P Back connectors L/R Фронтовые соединители Л-П 4. Złączki frontu Front panel commectors Соединители фасада 5. Boki L/P (NL=500) Sides L/R (NL=500) Бока Л-П (NL=500) 6. Boki L/P (NL=400) Sides L/R (NL=400) Бока Л-П (NL=400) min G=LW-31-C-D

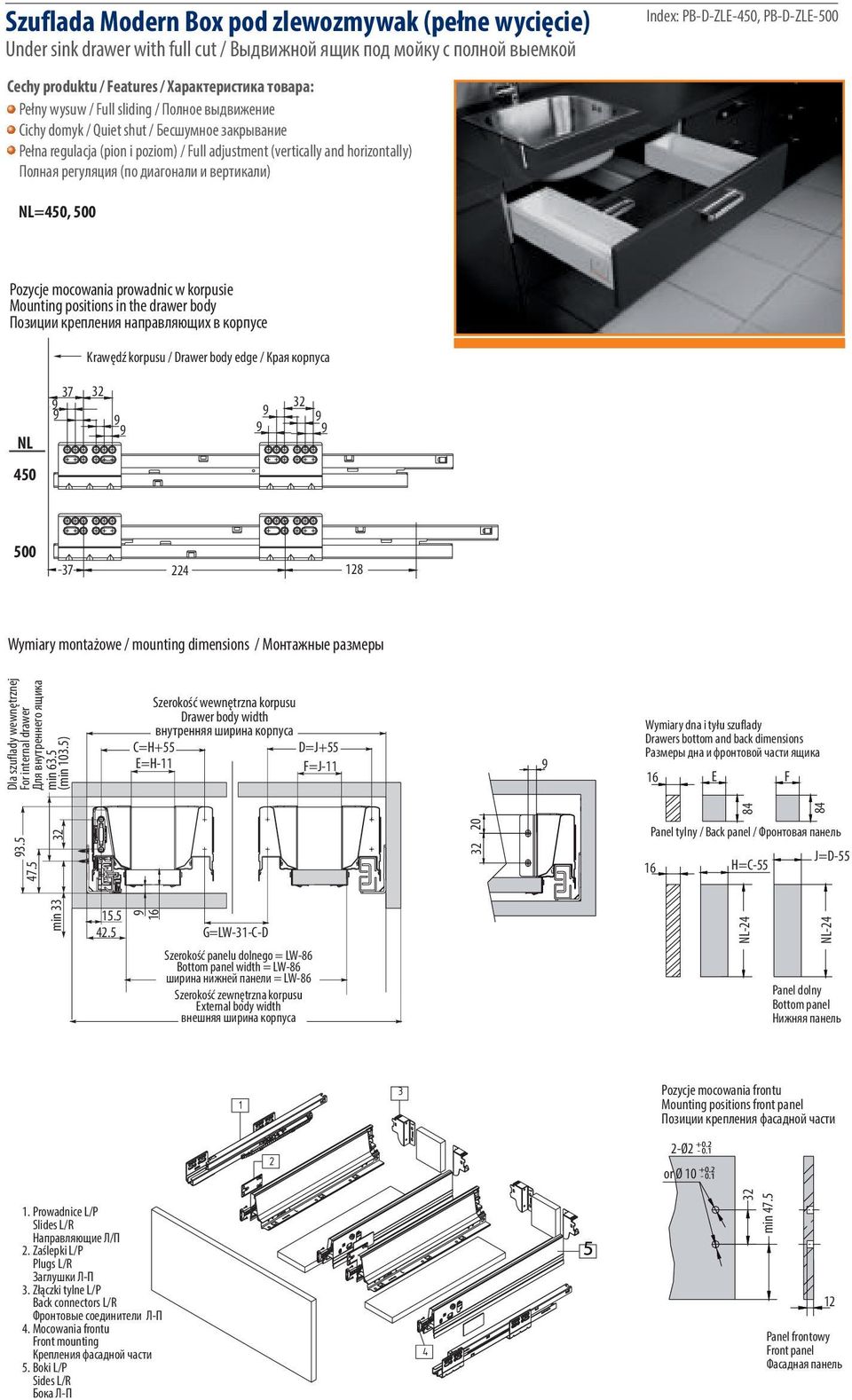

8 Szuflada Modern Box pod zlewozmywak (pełne wycięcie) Under sink drawer with full cut / Выдвижной ящик под мойку с полной выемкой Cechy produktu / Features / Характеристика товара: Pełny wysuw / Full sliding / Полное выдвижение Cichy domyk / Quiet shut / Бесшумное закрывание Pełna regulacja (pion i poziom) / Full adjustment (vertically and horizontally) Полная регуляция (по диагонали и вертикали) Index: PB-D-ZLE-450, PB-D-ZLE-500 NL=450, 500 Pozycje mocowania prowadnic w korpusie Mounting positions in the drawer body Позиции крепления направляющих в корпусе Krawędź korpusu / Drawer body edge / Края корпуса NL Wymiary montażowe / mounting dimensions / Монтажные размеры Dla szuflady wewnętrznej For internal drawer Для внутреннего ящика min 63.5 (min 103.5) Szerokość wewnętrzna korpusu Drawer body width внутренняя ширина корпуса C=H+55 D=J+55 E=H-11 F=J-11 Wymiary dna i tyłu szuflady Drawers bottom and back dimensions Размеры дна и фронтовой части ящика E F Panel tylny / Back panel / Фронтовая панель H=C-55 J=D-55 min G=LW-31-C-D Szerokość panelu dolnego = LW-86 Bottom panel width = LW-86 ширина нижней панели = LW-86 Szerokość zewnętrzna korpusu External body width внешняя ширина корпуса NL-24 NL-24 Panel dolny Bottom panel Нижняя панель Pozycje mocowania frontu Mounting positions front panel Позиции крепления фасадной части 2-Ø2 or Ø Prowadnice L/P Slides L/R Направляющие Л/П 2. Zaślepki L/P Plugs L/R Заглушки Л-П 3. Złączki tylne L/P Back connectors L/R Фронтовые соединители Л-П 4. Mocowania frontu Front mounting Крепления фасадной части 5. Boki L/P Sides L/R Бока Л-П min Panel frontowy Front panel Фасадная панель

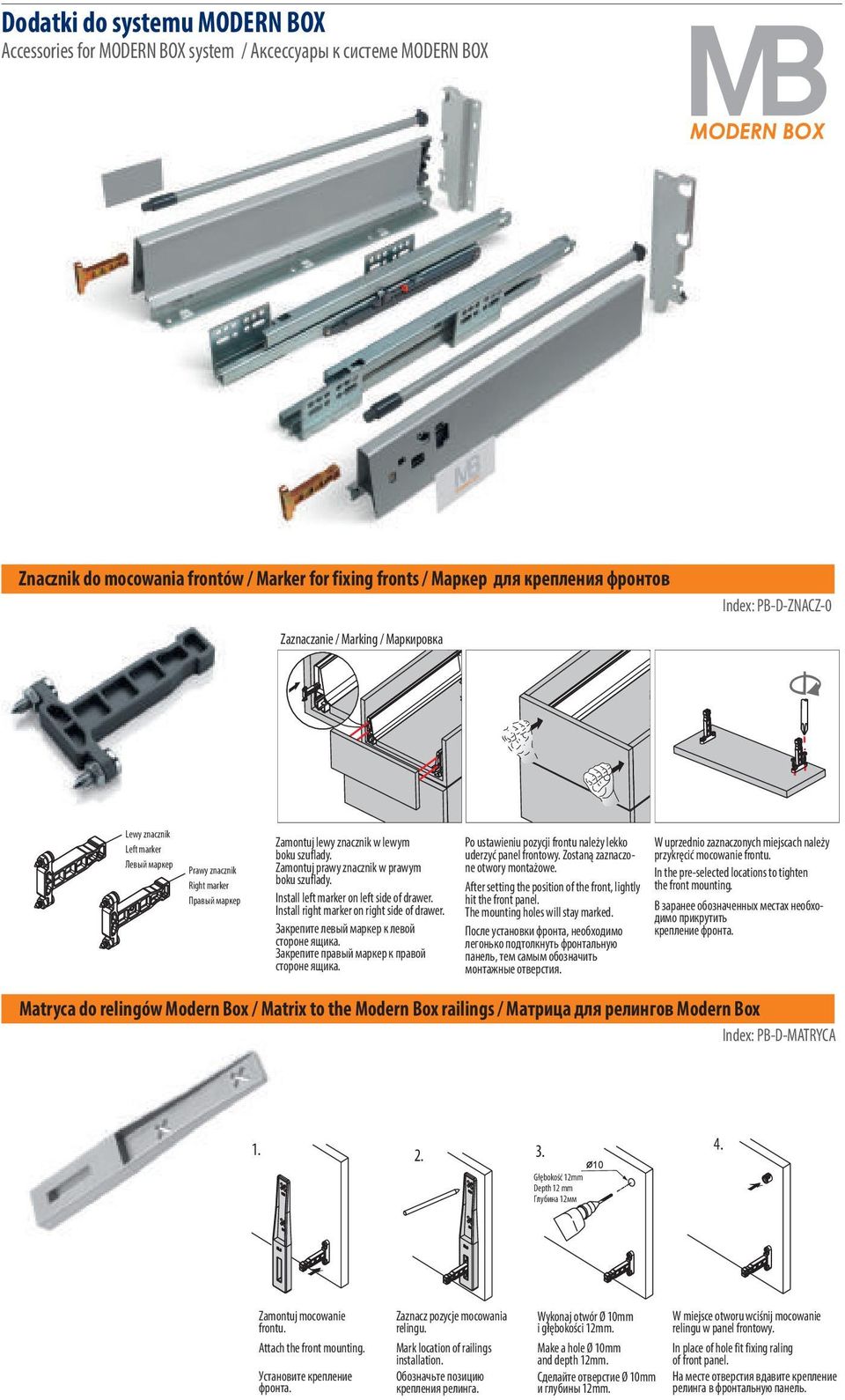

9 Dodatki do systemu MODERN BOX Accessories for MODERN BOX system / Аксессуары к системе MODERN BOX Znacznik do mocowania frontów / Marker for fixing fronts / Маркер для крепления фронтов Index: PB-D-ZNACZ-0 Zaznaczanie / Marking / Маркировка Lewy znacznik Left marker Левый маркер Prawy znacznik Right marker Правый маркер Zamontuj lewy znacznik w lewym boku szuflady. Zamontuj prawy znacznik w prawym boku szuflady. Install left marker on left side of drawer. Install right marker on right side of drawer. Закрепите левый маркер к левой стороне ящика. Закрепите правый маркер к правой стороне ящика. Po ustawieniu pozycji frontu należy lekko uderzyć panel frontowy. Zostaną zaznaczone otwory montażowe. After setting the position of the front, lightly hit the front panel. The mounting holes will stay marked. После установки фронта, необходимо легонько подтолкнуть фронтальную панель, тем самым обозначить монтажные отверстия. W uprzednio zaznaczonych miejscach należy przykręcić mocowanie frontu. In the pre-selected locations to tighten the front mounting. В заранее обозначенных местах необходимо прикрутить крепление фронта. Matryca do relingów Modern Box / Matrix to the Modern Box railings / Матрица для релингов Modern Box Index: PB-D-MATRYCA Głębokość 12mm Depth 12 mm Г лубина 12мм Zamontuj mocowanie frontu. Attach the front mounting. Установите крепление фронта. Zaznacz pozycje mocowania relingu. Mark location of railings installation. Обозначьте позицию крепления релинга. Wykonaj otwór Ø 10mm i głębokości 12mm. Make a hole Ø 10mm and depth 12mm. Сделайте отверстие Ø 10mm и глубины 12mm. W miejsce otworu wciśnij mocowanie relingu w panel frontowy. In place of hole fit fixing raling of front panel. На месте отверстия вдавите крепление релинга в фронтальную панель.

10 Akcesoria do systemu MODERN BOX Accessories for MODERN BOX system / Аксессуары к системе MODERN BOX Elementy szuflady wewnętrznej / Inner drawer elements / Детали внутреннего ящика PB-D-PANELWEW Panel przedni do szuflady wewnętrznej 1100 mm Front panel for inner drawer 1100 mm Передняя панель для внутренней шуфляды 1100мм PB-D-WEWMOCA Złączka frontu wewnętrznego, niska Inner front connnectorlow Соединитель фронта внутренний, низкий PB-D-WEWMOCB Złączka frontu wewnętrznego, średnia Inner front connector medium Соединитель фронта внутренний, средний PB-D-WEWSZKLC Złączka frontu wewnętrznego wysoka (boki szklane) Inner front connector high (glass sides) Соединитель фронта внутренний, высокий (стеклянные боковины) PB-D-WEWMOCC Złączka frontu wewnętrznego, wysoka Inner front connector, high Соединитель фронта внутренний, высокий PB-D-UCHWEW Uchwyt szuflady wewnętrznej Inner drawer handle Ручка для внутреннего ящика PB-D-RP Reling poprzeczny 1100 mm Transverse railing Relling 1100 mm Поперечный релинг 1100 мм

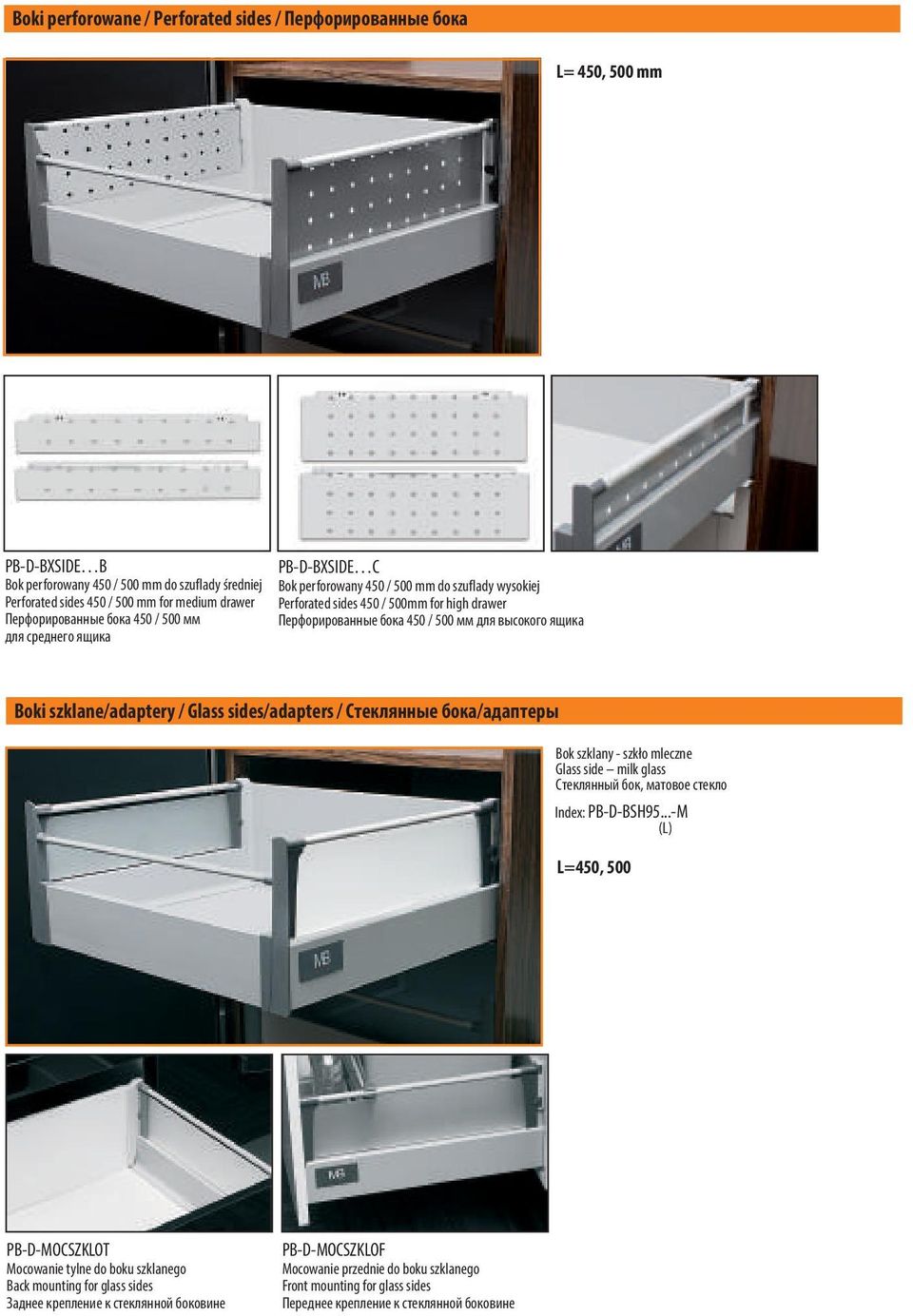

11 Boki perforowane / Perforated sides / Перфорированные бока L= 450, 500 mm PB-D-BXSIDE B Bok perforowany 450 / 500 mm do szuflady średniej Perforated sides 450 / 500 mm for medium drawer Перфорированные бока 450 / 500 мм для среднего ящика PB-D-BXSIDE C Bok perforowany 450 / 500 mm do szuflady wysokiej Perforated sides 450 / 500mm for high drawer Перфорированные бока 450 / 500 мм для высокого ящика Boki szklane/adaptery / Glass sides/adapters / Стеклянные бока/адаптеры Bok szklany - szkło mleczne Glass side milk glass Стеклянный бок, матовое стекло Index: PB-D-BSH5...-M (L) L=450, 500 PB-D-MOCSZKLOT Mocowanie tylne do boku szklanego Back mounting for glass sides Заднее крепление к стеклянной боковине PB-D-MOCSZKLOF Mocowanie przednie do boku szklanego Front mounting for glass sides Переднее крепление к стеклянной боковине

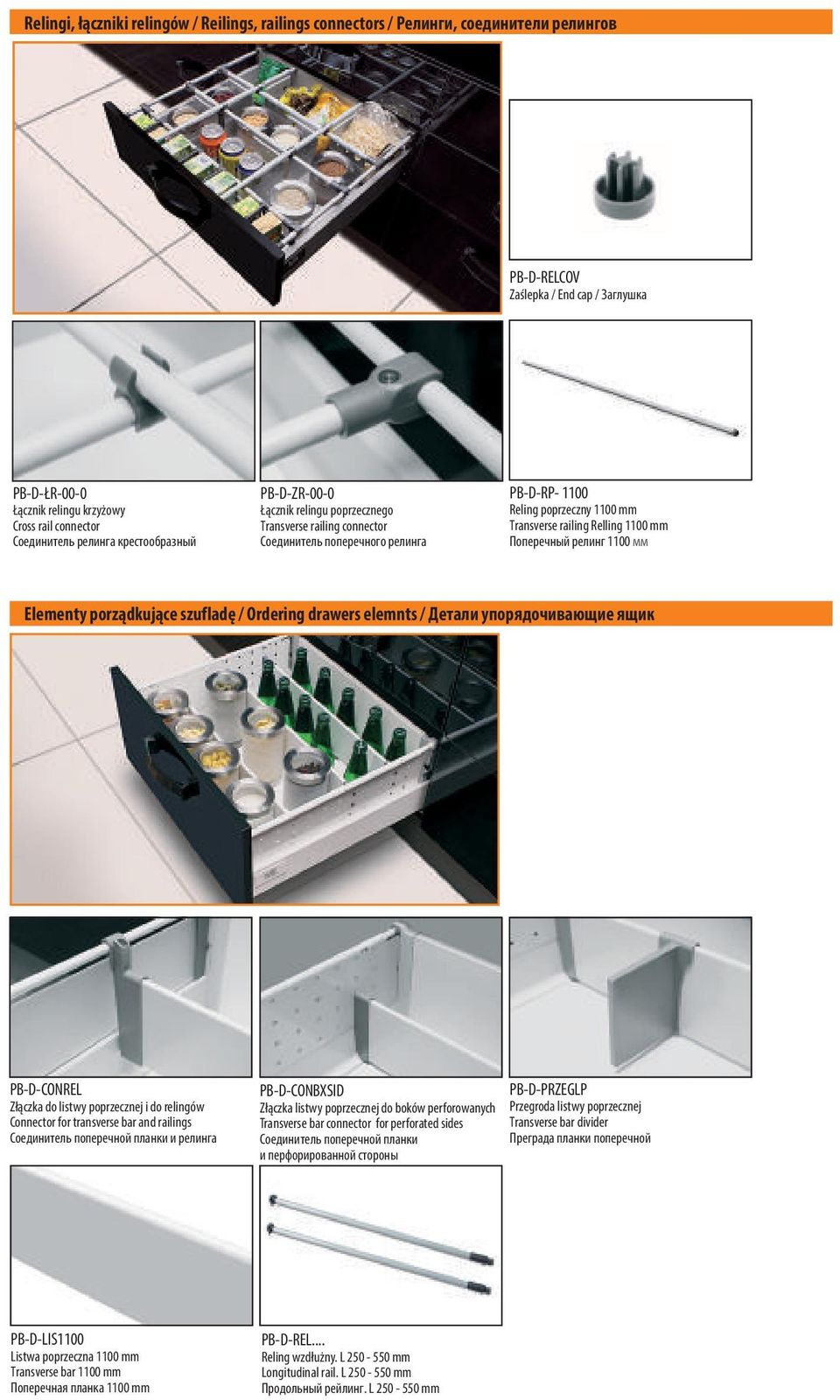

12 Relingi, łączniki relingów / Reilings, railings connectors / Релинги, соединители релингов PB-D-RELCOV Zaślepka / End cap / Заглушка PB-D-ŁR-00-0 Łącznik relingu krzyżowy Cross rail connector Соединитель релинга крестообразный PB-D-ZR-00-0 Łącznik relingu poprzecznego Transverse railing connector Соединитель поперечного релинга PB-D-RP Reling poprzeczny 1100 mm Transverse railing Relling 1100 mm Поперечный релинг 1100 мм Elementy porządkujące szufladę / Ordering drawers elemnts / Детали упорядочивающие ящик PB-D-CONREL Złączka do listwy poprzecznej i do relingów Connector for transverse bar and railings Соединитель поперечной планки и релинга PB-D-CONBXSID Złączka listwy poprzecznej do boków perforowanych Transverse bar connector for perforated sides Соединитель поперечной планки и перфорированной стороны PB-D-PRZEGLP Przegroda listwy poprzecznej Transverse bar divider Преграда планки поперечной PB-D-LIS1100 Listwa poprzeczna 1100 mm Transverse bar 1100 mm Поперечная планка 1100 mm PB-D-REL... Reling wzdłużny. L mm Longitudinal rail. L mm Продольный рейлинг. L mm

13 Stabilizator do Modern Box'a / Drawer stabilizer for Modern Box / Стабилизатор для Modern Box'a Index: PB-D-STAB... (NL) stal / plastik / alu steel/plastic/aluminum сталь / пластик / алюминий L= 450, 500, 550 Skład zestawu / Set includes / В комплект входит: 1) komplet prowadnic: 2 szt. (dostępne długości: 450, 500, 550 mm) set of 2 slide (available lengths: 450, 500, 500 mm) Комплект направляющих: 2 шт. (доступные размеры длины: 450, 500, 550 мм ) 2) mocowanie tylne stabilizatora L I P rear mounting sockets Left and Right заднее крепление стабилизатора L и P. 3) wkręty do mocowania prowadnic: 4x15 mm screws for mounting slides: 4x15 mm шурупы для крепления направляющих 4x15 мм 4) wkręty do mocowania tylnego stabilizatora: euro 4x11 mm screws for mounting the rear stabilizer: euro 4x11 mm шурупы для крепления заднего стабилизатора: евро 4x11 мм 5) zębatka 2 sztuki gears 2 pieces зубчатка 2 шт 6) pręt stabilizujący L - 1,2 m stabilizing rod 1,2 m стабилизирующий стержень L - 1,2 м Parametry montażowe Mounting specifications Монтажные размеры Propozycje mocowania prowadnic w korpusie Suggested mounting of the slide in the drawer body Позиции крепления направляющих в корпусе Krawędź korpusu szafki Drawer body edge Край корпуса ящика NL NL NL 550

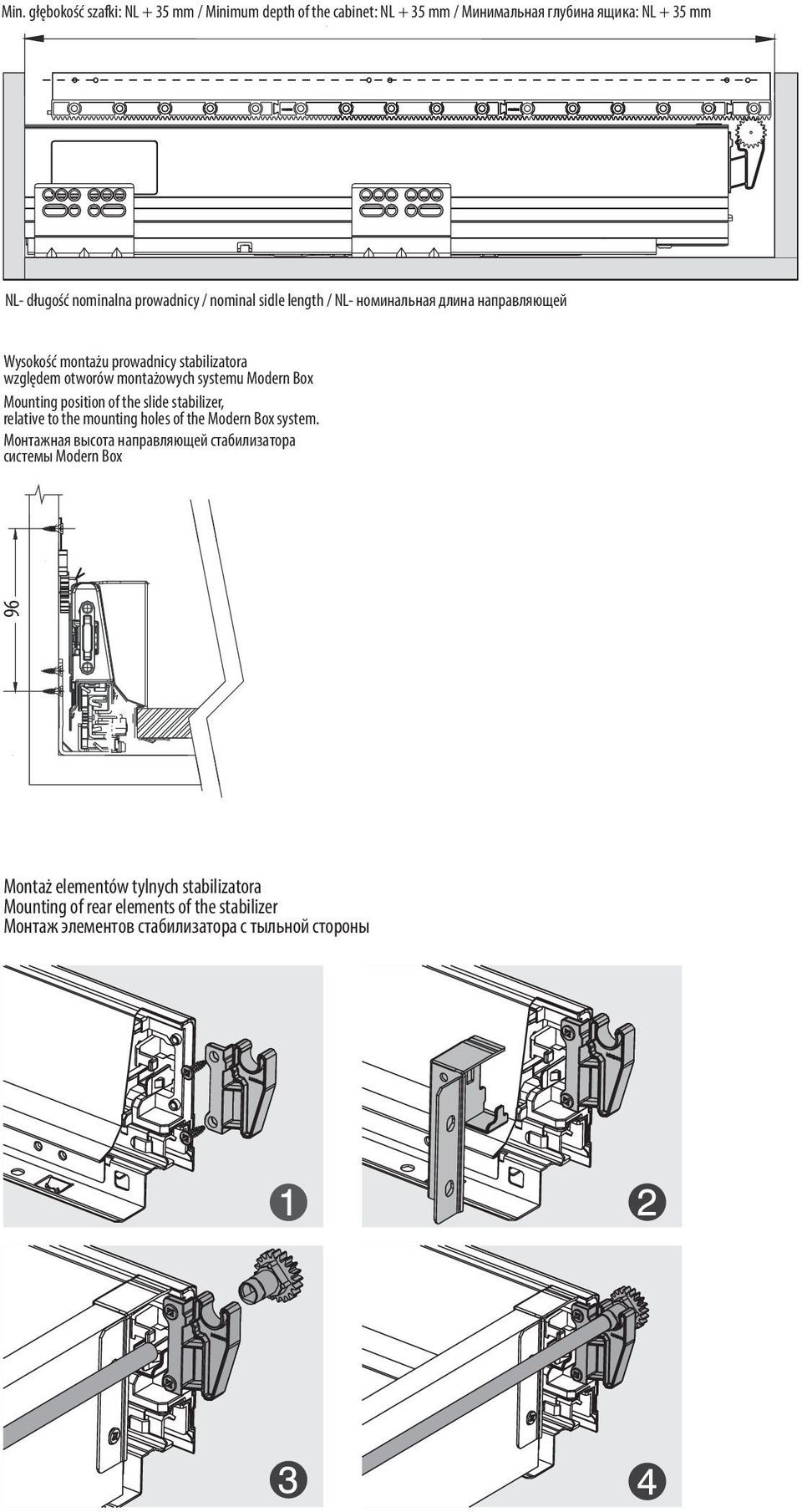

14 Min. głębokość szafki: NL + 35 mm / Minimum depth of the cabinet: NL + 35 mm / Минимальная глубина ящика: NL + 35 mm NL- długość nominalna prowadnicy / nominal sidle length / NL- номинальная длина направляющей Wysokość montażu prowadnicy stabilizatora względem otworów montażowych systemu Modern Box Mounting position of the slide stabilizer, relative to the mounting holes of the Modern Box system. Монтажная высота направляющей стабилизатора системы Modern Box 6 Montaż elementów tylnych stabilizatora Mounting of rear elements of the stabilizer Монтаж элементов стабилизатора с тыльной стороны
