Wanda Lipińska
7 lat temu
Przeglądów:

6 Podłączyć do gniazda Przykręcić nakrętkę radełkowaną Sposób montażu akcesoriów Wszystkie trzy akcesoria (tj. lusterko, haczyk i magnes) są mocowane do kamery ten sam sposób, co poniżej. Sposób montażu: Dopasować do wycięcia Zacisnąć blokadę Ustawić trzon akcesoriów na bocznym wycięciu obok strzałki kierunku, a następnie docisnąć blokadę mocującą. Sposób montażu połączenia przewodowego z wyświetlaczem Produkt umożliwia połączenie przewodowe monitora z kamerą. Uwaga: Nie potrząsać ani nie obluzowywać! Aim at the Dokładnie slots of both dopasować sides, make oba złącza them połączenia perfectly fit Styki połączenia Upewnić się, że blaszka na korpusie wchodzi w całości w prowadnicę w gnieździe Nasunąć wyświetlacz na korpus -4-

Sposób montażu: Dopasować do wycięcia Zacisnąć blokadę Ustawić trzon akcesoriów na bocznym wycięciu obok strzałki kierunku, a następnie docisnąć blokadę mocującą.

7 Prawidłowe połączenie Obie strony prowadnicy obejmują blaszkę Podłączanie zasilania wyświetlacza Podłączyć przewód ładowarki do gniazdka zasilania DC 8V / VIDEO IN w obudowie wyświetlacza, zaś drugi jego koniec do ładowarki. Ładowarkę należy podłączyć do sieci V AC. Ładowarka ód ki w ar ze ow r P ad ł Wbudowany akumulator litowo-jonowy jest ładowany po podłączeniu ładowarki do źródła zasilania, co wskazuje czerwone światło diody, które gaśnie po naładowaniu akumulatora do pełna. Wejście sygnału wideo Podłączyć kabel sygnału wideo do gniazdka wejściowego sygnału wideo ("VIDEO IN") w obudowie wyświetlacza. Drugi koniec przewodu należy podłączyć do wtyczki wyjścia sygnału wideo ("VIDEO OUT") źródła sygnału. Wyświetlacz zacznie przedstawiać obraz wideo wysokiej jakości. Wyjście sygnału wideo Podłączyć przewód sygnału wideo do gniazdka wyjściowego sygnału wideo ("VIDEO OUT") w obudowie wyświetlacza. Drugi koniec przewodu należy podłączyć do wtyczki wejścia sygnału wideo ("VIDEO IN") telewizora lub innego wyświetlacza/monitora. Wyświetlacz zacznie wysyłać obraz wideo wysokiej jakości. -5-

Ładowarka ód ki w ar ze ow r P ad ł Wbudowany akumulator litowo-jonowy jest ładowany po podłączeniu ładowarki do źródła zasilania, co wskazuje czerwone światło diody, które gaśnie po naładowaniu

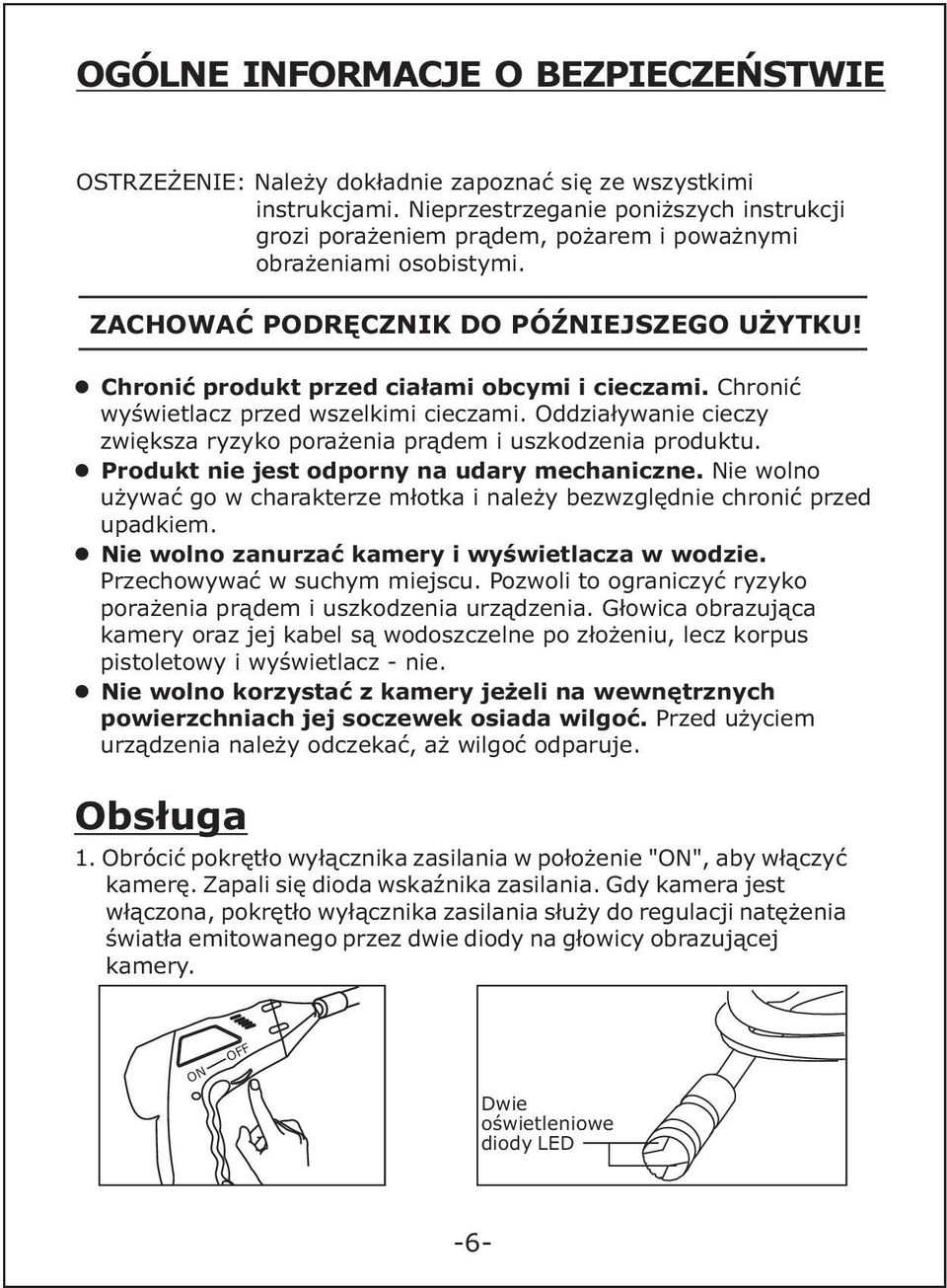

18 Plugged to the socket Fasten the knurled knob To Install Accessory The three included accessories, (mirror, hook and magnet) all attached to the camera by the same way. To install as following: click to lock up Aim at the cut of slot Make sure the stem placed at side face from the arrow mark, and finger tighten to secure the accessories in place. To Install LCD Display for Wired Use The product also supports wired use by connecting the LCD to the camera body: Notice: Do Not Shake or loose it! Aim at the slots of both sides, make them perfectly fit Both sides contact for connection Make sure the sheet iron to enter the monitor thesliding slidingway. way. display ininthe Slide the display downward -16-

place. To Install LCD Display for Wired Use The product also supports wired use by connecting the LCD to the camera body: Notice: Do Not Shake or loose it!

19 Installed successfully Both sides attached with each other. To Connect LCD display Power Plug the connect cable into power socket DC8V/VIDEO IN of LCD display, and plug the end of connect cable into adapter, then connect the adapter to V AC power supply. The built-in Li-Ion battery will be charged after the adapter is plugged in, and the red indicator lights up during charging and will turn off after a full charge. Video Input Insert the video cable into the VIDEO IN socket of display. Insert the other end of the cable into the VIDEO OUT jack of a signal source. The Display will receive a high quality video. Video Output Insert the video cable into the VIDEO OUT socket of display. Insert the other end of the cable into the VIDEO IN jack of a TV or another display. The LCD Display will output a high quality video. -17-

..240V AC power supply. The built-in Li-Ion battery will be charged after the adapter is plugged in, and the red indicator lights up during charging and will turn off after a full charge.
