1 PROJEKT BUDOWLANY TEMAT SIEĆ WODOCIĄGOWA DŁUGI KĄT dz. nr ewid. 980 GMINA LELIS INWESTOR GMINA LELIS ul. SZKOLNA LELIS RODZAJ OPRACOWANIA PROJEKT BUDOWLANY BRANŻA SANITARNA PROJEKTANT mgr inż. Alina Dudzińska upr. proj. 162/93/Os OSTROŁĘKA styczeń 2014 r. EGZEMPLARZ ARCHIWALNY EGZ. 1

2 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY 1. Materiały wyjściowe...str. S3 2. Zakres opracowania...str. S3 3. Geotechniczne warunki posadowienia obiektu...str. S3 4. Opis sieci wodociągowej...str. S3 5. Roboty ziemne...str. S4 6. Próba szczelności, płukanie i dezynfekcja sieci...str. S4 7. Zabezpieczenie ruchu drogowego...str. S4 8. Uwagi końcowe...str. S5 II. CZĘŚĆ GRAFICZNA Rys. nr 1 Projekt zagospodarowania...str. S6 Rys. nr 2 Schemat montażu hydrantu...str. S7 Rys. nr 3 Schemat węzłów wodociągowych...str. S8 III. INFORMACJA BIOZ...str. S9 IV. Oświadczenie...str. S11 V. Przynależność do MOIIB i Uprawnienia...str. S12 (w egzemplarzu Archiwalnym)

3 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO SIECI WODOCIĄGOWEJ w miejscowości DŁUGI KĄT dz. nr ewid. 980 Gmina LELIS 1. Materiały wyjściowe Do opracowania dokumentacji wykorzystano: - mapy sytuacyjno-wysokościowe do celów projektowych w skali 1:500 - wypis z tekstu planu zagospodarowania przestrzennego Gminy Lelis - warunki techniczne budowy sieci wodociągowej - uzgodnienie trasy sieci wodociągowej w Zespole Uzgadniania Dokumentacji Projektowej uzbrojenia podziemnego - wizja w terenie 2. Zakres opracowania Opracowanie obejmuje projekt budowlany,,sieci wodociągowej w miejscowości Długi Kąt na dz. nr ewid. 980 Gmina Lelis. Zaprojektowano sieć wodociągową w pasie drogowym drogi gminnej długości 269 m. Miejscem włączenia projektowanej sieci wodociągowej jest istniejąca końcówka sieci wodociągowej o średnicy ø 80 mm. Sieć wodociągową zakończyć naziemnym hydrantem p-poż o średnicy 80 mm. Zgodnie z Rozporządzeniem Rady Ministrów z 9 listopada 2010 poz w sprawie przedsięwzięć mogących znacząco oddziaływać na środowisko 3.1 pkt. 68 Dz. U. Nr 213 budowa sieci wodociągowej w tej ulicy nie wymaga sporządzenia raportu oceny oddziaływania na środowisko oraz decyzji uwarunkowań środowiskowych. 3. Geotechniczne warunki posadowienia obiektu. Zgodnie z Rozporządzeniem Ministra Transportu Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 poz. 463 Dz.U. z 2012 r. w sprawie ustalenia geotechnicznych warunków posadawiania obiektów budowlanych projektowaną instalację zakwalifikowano do drugiej kategorii geotechnicznej. Warunki gruntowe - proste z uwagi na występujące jednorodne warstwy gruntowe. Na podstawie wykorzystanych archiwalnych materiałów geologicznych na głębokości około 0,0 2,0 m występują piaski drobne miejscami z piaskami pylastymi oraz gliną częściowo piaski gliniaste. Około 2,2 4,0 m występują gliny zwałowe z ewentualnymi przewarstwieniami piasków drobnych i średnich z domieszką piasków pylastych. Woda gruntowa występuje w sposób nieregularny, zawieszona jest na stropie utworów nieprzepuszczalnych gliny zwałowej i nie tworzy jednolitego poziomu. W okresie intensywnych opadów poziom wody może się podwyższyć o 0,5m. 4. Opis sieci wodociągowej Zaprojektowano sieć wodociągową z rur PCV litych wodociągowych o średnicy 90 x 4,3 mm z wydłużonymi kielichami i wtopioną uszczelką wargową PN 1,0 MPa Rury użyte do budowy wodociągu powinny być odpowiednio oznakowane i zawierać następujące informacje ( nadrukowane na rurze i zawarte w ateście producenta) nazwę producenta

4 datę produkcji numer serii średnicę zewnętrzną i grubość ścianki numer normy zgodnie z którą wyprodukowano rurę słowo,,woda, ciśnienie Połączenie projektowanego wodociągu z istniejącym wykonać poprzez zabudowę nasuwki PCV o średnicy 90 mm. Połączenia w węzłach sieci wodociągowej zaprojektowano za pomocą kształtek i armatury żeliwnej kołnierzowej. Połączenia rur PCV z armaturą za pomocą kształtek żeliwnych kołnierzowych. Na trasie sieci wodociągowej zaprojektowano hydrant p-poż nadziemny ø 80 z zasuwą. Przy hydrancie należy montować wyłącznie zasuwę z wkładem miękkim z żeliwa, zakończyć skrzynka żeliwną o wym. 270x270 x157 mm. Jako osłonę obudowy zasuwy zastosować rurę PVC ø 160. Skrzynkę zabezpieczyć płytkami betonowymi i oznakować tabliczkami. Hydrant nadziemny oznakować tabliczkami informacyjnymi i pomalować na kolor czerwony. W celu stabilizacji ułożonego przewodu wodociągowego i zabezpieczenia go przed przesunięciem, należy w węzłach wykonać bloki oporowe.(w miejscach montażu hydrantu) Głębokość przykrycia sieci wodociągowej 1,7 m licząc od górnej krawędzi rury do powierzchni terenu. 5. Roboty ziemne Roboty ziemne prowadzić w wykopach otwartych ze skarpami. Przy wykonywaniu sieci wodociągowej roboty należy prowadzić zgodnie z normą branżową MGK PN-62/ ,,Wykopy otwarte pod przewody wodociągowe i kanalizacyjne Przed ułożeniem rurociągu dno wykopu należy oczyścić z kamieni, korzeni i innych ostrych zanieczyszczeń. Projektowane wodociągi ułożyć należy na podsypce z piasku grubości ca 5 cm. Po ułożeniu rur na wyrównanej podsypce piaskowej, wykonać nasypkę z piasku do wysokości co najmniej 10 cm nad górną krawędź rury. Na warstwie nasypki ułożyć należy taśmę lokalizacyjną z tworzywa sztucznego z wtopioną ścieżką metaliczną koloru niebieskiego. Następnie wykopy zasypywać warstwami, kolejno je ubijając. Zasypywanie wykopów należy wykonać po próbie szczelności przewodów wodociągowych. Roboty ziemne w rejonie istniejącego uzbrojenia podziemnego - kable energetyczne wykonywać ręcznie. 6. Próba szczelności, płukanie i dezynfekcja sieci wodociągowej Próbę ciśnieniową wodociągu wykonać zgodnie z PN-81/B Próba szczelności jest pozytywna jeżeli w ciągu 60 min. nie zauważa się spadku ciśnienia. Przed oddaniem do użytku należy przeprowadzić płukanie i dezynfekcję wodociągów. Rury należy płukać dużym ciśnieniem i przepływem wody przy otwartych hydrantach na końcu wodociągu. Po 24-godzinach napełnienia rurociągów roztworem podchlorynem sodu należy wypłukać wodą do momentu wypłynięcia na końcu przewodu wody pozbawionej zapachu chloru. Przed oddaniem do eksploatacji woda z wykonanego wodociągu winna spełniać wymogi Rozporządzenia Ministra Zdrowia z 29 marca 2007 r. Dz. U. Nr 61.

5 7. Zabezpieczenie ruchu drogowego na czas wykonywania robót Miejsca wykonywania robót ziemnych i montażowych należy zabezpieczyć poprzez odpowiednie oznakowanie, ustawienie barier i oświetlenie na okres nocy. 8. Uwagi końcowe Całość prac wykonać zgodnie z,,warunkami technicznymi wykonania i odbioru robót budowlano-montażowych cz. II Instalacje sanitarne i przemysłowe i projektem. Wykonać pomiary wydajności hydrantów. Wykonać inwentaryzację geodezyjną wykonanej sieci wodociągowej. Wszelkie odstępstwa od projektu uzgadniać z projektantem.

6 I N F O R M A C J A D O T Y C ZĄ C A B E Z P I E C Z EŃSTW I O C H R O N Y Z D R O W I A SIEĆ WODOCIĄGOWA - DŁUGI KĄT dz. nr ewid.980 GMINA LELIS ZAKRES ROBÓT Zakres robót obejmuje wykonanie Sieci wodociągowej w miejscowości Długi Kąt na dz. nr ewid. 980 Gmina Lelis. 1. K O L E J N OŚĆ W Y K O N Y W A N Y C H R O B Ó T - roboty budowlano-montażowe 2. I N S T R U K T AŻ PRACOW N I K Ó W P R Z E D P R Z Y S TĄP I E N I E M D O R E A L I Z A C J I R O B Ó T S Z C Z E G Ó L N I E N I E B E Z P I E C Z N Y C H - szkolenie pracowników w zakresie bhp, - zasady postępowania w przypadku wystąpienia zagrożenia - zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby - zasady stosowania przez pracowników środków ochrony indywidualnej oraz odzieży i obuwia roboczego 3. ŚRODKI T E C H N I C Z N E I O R G A N I Z A C Y J N E Z A P O B I E G A JĄCE N I E B E Z P I E C Z EŃSTW O M W Y N I K A JĄCYM Z W Y K O N Y W A N I A R O B Ó T B U D O W L A N Y 3. 1 Z a g o s p o d a r o w a n i e p l a c u b u d o w y Zagospodarowanie terenu budowy wykonuje się przed rozpoczęciem robót budowlanych, co najmniej w zakresie: a) urządzenia pomieszczeń higieniczno-sanitarnych i socjalnych, b) zapewnienia oświetlenia naturalnego i sztucznego, c) urządzenia składowisk materiałów i wyrobów R o b o t y b u d o w l a n o m o n t aż o w e Zagrożenia występujące przy wykonywaniu robót budowlano montażowych: - upadek pracownika z wysokości (brak zabezpieczenia obrysu wykopu lub niewłaściwe nachylenie skarpy wykopu) Roboty montażowe instalacyjne mogą być wykonywane na podstawie projektu montażu oraz planu bioz przez pracowników zapoznanych z instrukcją organizacji montażu oraz rodzajem używanych maszyn i innych urządzeń technicznych. Prowadzenie robót budowlano-montażowych jest zabronione: - przy prędkości wiatru powyżej 10 m/s, - przy złej widoczności o zmierzchu, i w porze nocnej, jeżeli stanowiska pracy nie mają wymaganego przepisami odrębnego oświetlenia. Zabronione jest w szczególności: Punkty świetlne przy stanowiskach montażowych powinny być tak rozmieszczone, aby zapewniały równomierne oświetlenie, bez ostrych cieni i olśnień osób. Osoby przebywające na stanowiskach pracy, znajdujące się na wysokości co najmniej 1,0 m od poziomu ziemi, powinny być zabezpieczone balustradą przed upadkiem z wysokości.

7 Przemieszczanie w poziomie stanowisko pracy powinno mieć zapewnione mocowanie końcówki linki bezpieczeństwa do pomocniczej liny ochronnej lub prowadnicy poziomej, zamocowanej na wysokości około 1,50 m wzdłuż zewnętrznej strony krawędzi przejścia. 4. I N S T R U K T AŻ PRACOWNI K Ó W P R Z E D P R Z Y S TĄPI E N I E M D O R E A L I Z A C J I R O B Ó T S Z C Z E G Ó L N I E N I E B E Z P I E C Z N Y C H Szkolenia w dziedzinie bezpieczeństwa i higieny pracy dla pracowników zatrudnionych na stanowiskach robotniczych, przeprowadza się jako: - szkolenie wstępne, - szkolenie okresowe. Nie wolno dopuścić pracownika do pracy, do której wykonywania nie posiada wymaganych kwalifikacji lub potrzebnych umiejętności, a także dostatecznej znajomości przepisów oraz zasad BHP. Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik budowy (kierownik robót) oraz mistrz budowlany, stosownie do zakresu obowiązków. 5. ŚRODKI T E C H N I C Z N E I O R G A N I Z A C Y J N E Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik budowy (kierownik robót) oraz mistrz budowlany, stosownie do zakresu obowiązków. Nieprzestrzeganie przepisów bhp na placu budowy prowadzi do powstania bezpośrednich zagrożeń dla życia lub zdrowia pracowników. Osoba kierująca pracownikami jest obowiązana: - organizować stanowiska pracy zgodnie z przepisami i zasadami bezpieczeństwa i higieny pracy, - dbać o sprawność środków ochrony indywidualnej oraz ich stosowania zgodnie z przeznaczeniem, - organizować, przygotowywać i prowadzić prace, uwzględniając zabezpieczenie pracowników przed wypadkami przy pracy, chorobami zawodowymi i innymi chorobami związanymi z warunkami środowiska pracy, - dbać o bezpieczny i higieniczny stan pomieszczeń pracy i wyposażenia technicznego, a także o sprawność środków ochrony zbiorowej i ich stosowania zgodnie z przeznaczeniem, Pracownicy zatrudnieni na budowie, powinni być wyposażeni w środki ochrony indywidualnej oraz odzież i obuwie robocze, zgodnie z tabelą norm przydziału środków ochrony indywidualnej oraz odzieży i obuwia roboczego opracowaną przez pracodawcę. Środki ochrony indywidualnej w zakresie ochrony zdrowia i bezpieczeństwa użytkowników tych środków powinny zapewniać wystarczającą ochronę przed występującymi zagrożeniami (np. upadek z wysokości, uszkodzenie głowy, twarzy, wzroku, słuchu).

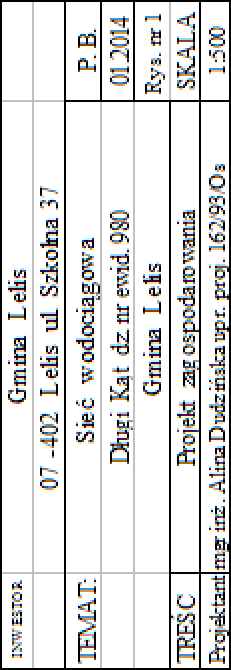

8 LEGENDA wieś Długi Kąt gm.lelis obręb Długi Kąt dz. nr.980 A B sieć wodociągowa PCV 90 UZBROJENIE ISTNEJĄCE w - sieć wodociągowa - sieć energetyczna HP Treść niniejszej mapy jest identyczna z treścią mapy do celów projektowych prrzyjętej do zasobu geodezyjnego w dn pod nr /2013

9 Schemat montażu hydrantu OZNACZENIA 1. Wodociąg uliczny (PE,PVC) 2. Hydrant żeliwny nadziemny 3. Kolano żeliwne stopowe 4. Zasuwa odcinająca z jednostronnym kołnierzem

10 Nr węzła: Nr węzła:
