ARMATURA PRZEMYSŁOWA - złącza

Transkrypt

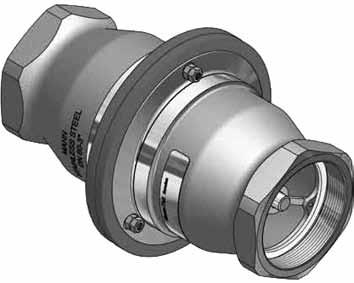

1 Złącza awaryjnego rozłączania SBC Materiał złącza: Uszczelnienia: Przyłącza: Maks. ciśn. rob.: Temp. pracy: Aluminium, mosiądz, stal AISI 3 oring PTFE uszczelka płaska przyłącza (dostępne inne uszczelnienia) Standardowo gwint BSP, NPT, kołnierze PN EN10921, ANSI B.5, TTMA (dostępne inne rodzaje) 25 bar (opcja 40 bar) Od 25 C do +80 C (dopuszczalne zastosowanie złączy w zakresie od 54 C do +250 C dla odpowiedniego materiału złącza i uszczelnień, po pisemnym potwierdzeniu zastosowania do danego medium przez producenta). złącza polega na tym, że zanim naprężenie węża osiągnie wartość mogącą rozerwać go lub wyrwać z niego końcówki, zostają zerwane śruby łączące połówki złącza i złącze jest rozłączone. Jednocześnie zostają zamknięte zawory sprężynowe w obu połówkach złącza, uniemożliwiając wypływ przeładowywanego medium na zewnątrz. Złącze wyposażone jest w trzy śruby zrywne. Po zaistnieniu sytuacji awaryjnej i rozłączeniu złącza, złącze może być powtórnie zmontowane przy użyciu nowych śrub zrywnych i dalej użytkowane po odpowiednim sprawdzeniu. Istnieje możliwość obniżenia wartości siły zrywającej złącze, kosztem zmniejszenia maksymalnego ciśnienia roboczego. Dostępne wersje z uszczelnieniami wykonanymi z EPDM, NBR, Chemrazu lub Kalrezu. Złącza awaryjnego rozłączania znajdują zastosowanie w instalacjach przemysłowych i systemach przeładunkowych, dla substancji chemicznych, paliw i gazów. Złącza spełniają wymagania ATEX, ADR, RID, IMDG, dyrektywy ciśnieniowej 97/23/EC (PED). SBC przemysłowe (INDUSTRIAL) Złącze można zrywać pod kątem w zakresie od 0 do 90. Z jednej strony złącze zamontowane jest na instalacji, natomiast z drugiej strony złącza zamontowany jest przewód. SBC morskie (MARINE) Złącze można zerwać tylko osiowo (0 ). Zginanie złącza nie przenosi się na śruby zrywne. Złącze montujemy pomiędzy dwoma przewodami. śruby zrywne poliuretanowy pierścień ochronny śruby zrywne poliuretanowy pierścień ochronny korpus i zawór z aluminium, mosiądzu lub stali AISI 3L korpus i zawór z aluminium, mosiądzu lub stali AISI 3L standardowy oring z FPM () standardowy oring z FPM () elementy złącza ze stali AISI 3 elementy złącza ze stali AISI 3 540

2 Złącza awaryjnego rozłączania SBC rysunek indeks przyłącze siła zryw. ciśn. rob. uszczelnienie masa materiał [kn] [bar] oring gwint [kg] MKSBCN103D1101B GW 1 BSP 3,2 MKSBCN210D1101B GW 2 BSP 9 0,90 MKSBCN312D1101B GW 2.1/2 BSP 10 2,50 aluminium MKSBCN414D1101B GW 3 BSP 15 2,90 10 MKSBCN5D1101B GW 4 BSP 24 5,30 MKSBCN6110D1101B GW 6 BSP 54 PUR 15,90 MKSBCN103D2201B GW 1 BSP 3,2 MKSBCN210D2201B GW 2 BSP 9 MKSBCN312D2201B GW 2.1/2 BSP mosiądz MKSBCN414D2201B GW 3 BSP 24 MKSBCN5D2201B GW 4 BSP 38 MKSBCN103D4401A GW 1 BSP 4,8 1,70 MKSBCN210D4401A GW 2 BSP 13 2,60 MKSBCN312D4401A GW 2.1/2 BSP 22 7,40 25 AISI 3 PTFE MKSBCN414D4401A GW 3 BSP 33 8,50 MKSBCN5D4401A GW 4 BSP 52 15,50 MKSBCN6110D4401A GW 6 BSP 92 46,80 MKSBCN104D1101 GW 1 NPT 3,2 FPM MKSBCN211D1101 GW 2 NPT 9 0,90 FKM MKSBCN313D1101 GW 2.1/2 NPT 10 2,50 MKSBCN415D1101 GW 3 NPT 15 aluminium 2,90 MKSBCN517D1101 GW 4 NPT ,30 MKSBCNV124D1101 GW 5 NPT 37 12,00 MKSBCN6111D1101 GW 6 NPT 54 15,90 MKSBCN104D2201 GW 1 NPT 3,2 MKSBCN211D2201 GW 2 NPT 9 MKSBCN313D2201 GW 2.1/2 NPT mosiądz MKSBCN415D2201 GW 3 NPT 24 MKSBCN517D2201 GW 4 NPT 38 MKSBCN104D4401 GW 1 NPT 4,8 1,70 MKSBCN211D4401 GW 2 NPT 13 2,60 MKSBCN313D4401 GW 2.1/2 NPT 22 7,40 MKSBCN415D4401 GW 3 NPT 33 8,50 25 AISI 3 MKSBCN517D4401 GW 4 NPT 52 15,50 MKSBCNV124D4401 GW 5 NPT 81 32,00 MKSBCN6111D4401 GW 6 NPT 92 46,80 MKSBCN8117D4401 GW 8 NPT 5 MKSBCN123D1101 DN25 / PN10/ 3,2 MKSBCN230D1101 DN50 / PN10/ 9 2,50 MKSBCN333D1101 DN65 / PN10/ 10 4,50 aluminium MKSBCN436D1101 DN80 / PN10/ 15 5,10 10 MKSBCN539D1101 DN100 / PN10/ 24 7,00 MKSBCN645D1101 DN150 / PN10/ 54 19,60 MKSBCN123D2201 DN25 / PN10/ 3,2 MKSBCN230D2201 DN50 / PN10/ 9 MKSBCN333D2201 DN65 / PN10/ mosiądz FPM MKSBCN436D2201 DN80 / PN10/ 24 FKM MKSBCN539D2201 DN100 / PN10/ 38 MKSBCN123D4401 DN25 / PN10/ 4,8 4,20 MKSBCN230D4401 DN50 / PN10/ 13 7,30 MKSBCN333D4401 DN65 / PN10/ 22 13,20 25 MKSBCN436D4401 DN80 / PN10/ 33 AISI 3 15,10 MKSBCN539D4401 DN100 / PN10/ 52 20,70 MKSBCN645D4401 DN150 / PN10/ 92 57,60 MKSBCN8103D4401 DN200 / PN 5 71,00 541

3 Złącza awaryjnego rozłączania SBC rysunek indeks przyłącze siła zryw. [kn] materiał Śruby zrywne MKSBCSN1D443.2 GW 1 BSP 3,2 MKSBCSN1D444.8 GW 1 BSP 4,8 MKSBCSN2D449.0 GW 2 BSP 9 MKSBCSN2D GW 2 BSP 13 MKSBCSN3D GW 2.1/2 BSP 10 MKSBCSN3D44.0 GW 2.1/2 BSP MKSBCSN3D GW 2.1/2 BSP 22 MKSBCSN4D GW 3 BSP 15 MKSBCSN4D GW 3 BSP 24 MKSBCSN4D GW 3 BSP 33 AISI 3 MKSBCSN5D GW 4 BSP 24 MKSBCSN5D GW 4 BSP 38 MKSBCSN5D GW 4 BSP 52 MKSBCSNVD GW 5 BSP 37 MKSBCSNVD GW 5 BSP 81 MKSBCSN6D GW 6 BSP 54 MKSBCSN6D GW 6 BSP 92 MKSBCSN8D445.0 GW 8 BSP 5 Zestaw oringów MKSBCON1D01 GW 1 BSP MKSBCON2D01 GW 2 BSP MKSBCON3D01 GW 2.1/2 BSP MKSBCON4D01 GW 3 BSP MKSBCON5D01 GW 4 BSP FPM FKM MKSBCONVD01 GW 5 BSP MKSBCON6D01 GW 6 BSP MKSBCON8D013 GW 8 BSP Klucz serwisowy MKSBCTOOL /2 4 Zestaw do wymiany oringów MKSBCTOOL001 Wersje złączy SBC z przyłączem obrotowym z gniazdem DDC z gniazdem DGC bez zaworów Parametry testu: Medium: nparafin Temperatura: +20 C Gęstość: 0,75 kg/dm 3 Lepkość: 1,75 mm 2 /s 542

4 Złącza awaryjnego rozłączania ABV Materiał złącza: SS (stal AISI 3 / AISI 3Ti), SS/ECTFE, Al Uszczelnienie: oring PTFE dla złączy z SS PUR dla złączy z Al (dostępne inne uszczelnienia) Przyłącza: GW BSP Maks. ciśn. rob.: bar (10 bar dla Al) Temp. robocza: Od 40 C do +150 C (dla SS) Od 40 C do +60 C (dla Al) złącza polega na tym, że zanim naprężenie węża osiągnie wartość mogącą rozerwać go lub wyrwać z niego końcówki, zostają zerwane śruby łączące połówki złącza i złącze jest rozłączone Jednocześnie zostają zamknięte zawory sprężynowe w obu połówkach złącza, uniemożliwiając wypływ przeładowywanego medium na zewnątrz. Złącze wyposażone jest w trzy śruby zrywne, co zapewnia równomierny rozkład obciążenia osiowego. W przypadku obciążenia bocznego zerwanie następuje wcześniej. Maksymalne odchylenie boczne siły naprężającej wąż od osi złącza wynosi 90. Po zaistnieniu sytuacji awaryjnej i rozłączeniu złącza, złącze może być powtórnie zmontowane przy użyciu nowych śrub zrywnych i po odpowiednim sprawdzeniu dalej użytkowane. Dostępna wersja o ciśnieniu roboczym 25 bar. Złącza zrywne ABV znajdują zastosowanie w instalacjach przemysłowych i systemach rozładunkowych, dla substancji chemicznych, paliw i gazów. Złącza posiadają certyfikat CE w zakresie dyrektywy ciśnieniowej oraz dla wyposażenia używanego w strefach zagrożenia wybuchem ATEX w strefie 1. Siła osiowa (P) zrywająca złącze bez ciśnienia DN [mm] P [kg] Spadek ciśnienia na złączu awaryjnego rozłączania ABV i ABVS Parametry testu: Medium: woda Temperatura: +20 C DIN EN Przewód elastyczny (kompletny wąż z końcówkami) musi posiadać wytrzymałość na osiowe obciążenie mechaniczne co najmniej 1,3 raza większe od siły zrywającej złącze. 543

5 Złącza awaryjnego rozłączania ABV rysunek indeks przyłącze siła zryw. ciśn. rob. uszczelnienie masa materiał [kn] [bar] oring gwint [kg] RS GW 2 BSP 10 1,20 RS GW 3 BSP aluminium PUR 3,40 RS GW 4 BSP 28 5,20 RS GW 1 BSP 3,2 AISI 3Ti 1,20 RS GW 2 BSP 10 2,40 RS GW 3 BSP 20 AISI 3 5,90 RS GW 4 BSP 28 10,00 RS GW 2 BSP 10 2,40 AISI 3/C4 RS GW 3 BSP 20 5,90 ECTFE RS GW 4 BSP 28 10,00 PTFE RS GW 1 BSP 3,2 1,20 RS GW 2 BSP 10 2,40 AISI 3 RS GW 3 BSP 20 5,90 RS GW 4 BSP 28 EPDM 10,00 RS GW 2 BSP 10 2,40 AISI 3/C4 RS GW 3 BSP 20 5,90 ECTFE RS GW 4 BSP 28 9,80 rysunek indeks przyłącze siła zrywająca [kn] Śruby zrywne RS ,2 RS RS RS Oring RS RS RS RS RS RS Uszczelka płaska RS RS RS RS RS RS RS materiał stal AISI 3 PUR PTFE 544

6 Złącza awaryjnego rozłączania ABVS Materiał złącza: Uszczelnienie: Przyłącza: Maks. ciśn. rob.: Temp. robocza: SS (stal AISI 3 / AISI 3Ti), SS/ECTFE oring PTFE dla złączy z SS (dostępne inne uszczelnienia) GW BSP, kołnierze DIN PN10/ lub ASA bar Od 40 C do +150 C (temperatura pracy zależy od materiału złącza i uszczelnienia). W momencie gdy podłączone do cysterny złącze zaczyna się przemieszczać, zostaje naprężona linka bezpieczeństwa łącząca złącze z punktem zakotwienia (linka jest krótsza niż wąż), uruchamiając mechanizm rozłączający złącze. Jednocześnie zostają zamknięte zawory sprężynowe w obu połówkach złącza, uniemożliwiając wypływ przeładowywanego medium na zewnątrz. Złącze wyposażone jest w trzy zatrzaski łączące obie połówki złącza, zwalniane przy naprężeniu odpowiednią siłą linki bezpieczeństwa. Maksymalne odchylenie boczne siły naprężającej linkę od osi złącza wynosi 90. Po zaistnieniu sytuacji awaryjnej i rozłączeniu, złącze może być powtórnie zmontowane i po odpowiednim sprawdzeniu użytkowane. Złącza awaryjnego rozłączania ABVS znajdują zastosowanie w instalacjach przemysłowych i systemach rozładunkowych, dla substancji chemicznych, paliw i gazów. Zaletą w stosunku do złączy ABV ze śrubami zrywnymi jest możliwość stosowania na instalacji która nie może przenosić dużych obciążeń, ponieważ konstrukcja złącza umożliwia jego uruchomienie przy niewielkiej sile, Dla porównania: uruchomienie złącza ABV DN50 następuję przy sile 7,8 kn (ciśnienie bar, kąt 0 ), natomiast złącza ABVS DN50 przy sile 0,3 kn (ciśnienie 25 bar, kąt 0 ). Złącza ABVS posiadają certyfikat CE w zakresie dyrektywy ciśnieniowej oraz dla wyposażenia używanego w strefach zagrożenia wybuchem ATEX w strefie 1. Siła (P) naprężająca linkę bezpieczeństwa, rozłączająca złącze przy ciśnieniu 25 bar: DN [mm] P [kn] kąt odchylenia 0 kąt odchylenia ,4 0,5 50 0,3 0,6 80 0,5 0, ,5 1, ,4 4, ,3 wydatek [m 3 /h] Spadek ciśnienia na złączu ABVFS Parametry testu: Medium: woda Temperatura: +20 C DIN EN

7 Złącza awaryjnego rozłączania ABVS ABVS rysunek indeks przyłącze ciśn. rob. uszczelnienie masa materiał [bar] oring gwint [kg] RS GW 1 BSP 1,15 RS GW 2 BSP 3,85 AISI 3 RS GW 3 BSP 7,95 RS GW 4 BSP 14,35 RS GW 2 BSP AISI 3/ 3,85 RS GW 3 BSP C4/ECTF 7,95 RS GW 1 BSP 1,15 25 PTFE RS GW 2 BSP 3,85 EPDM RS GW 3 BSP 7,95 RS GW 4 BSP 14,35 AISI 3 RS GW 1 BSP 1,15 RS GW 2 BSP Kalrez 3,85 RS GW 3 BSP ,95 RS GW 4 BSP 14,35 ABVFS RS DN150 / PN10/ 37,50 RS ASA 150 PSI 41,10 RS DN150 / PN25 41,50 25 RS ASA 300 PSI AISI 3 49,10 RS DN200 / PN ,40 Zestaw uszczelek płaskich i oringów Pierścień osłonowy RS DN200 / PN 98,40 RS ASA 150 PSI 102,30 RS RS DN50 EPDM RS FEP RS PTFE DN80 RS FEP RS DN100 RS FEP RS DN150 RS FEP RS DN200 RS DN50 RS DN80 PE RS DN

8 Złącza awaryjnego rozłączania ABVL Materiał złącza: Uszczelnienie: Przyłącza: Rozmiary: Maks. ciśn. rob.: Temp. robocza: SS (stal AISI 3Ti / AISI 3), Al Oring: (opcje: NBR, EPDM, Kalrez) Uszczelka płaska: PTFE Standard GW BSP Opcja GW NPT, GZ BSP, kołnierze EN 1092, ASME, przyłącza do dospawania DN50, DN80, DN100, DN bar Od 40 C do +150 C Złącze awaryjnego rozłączania ABVL jest ulepszoną konstrukcją złączy ABV. Zabezpiecza przed skutkami przypadkowego, nadmiernego naprężenia węża podłączonego do instalacji np. gdy rozładowywana cysterna odjedzie a wąż jest nadal podłączony. Zanim naprężenie węża osiągnie wartość mogącą rozerwać go lub wyrwać z niego końcówki, zostają zerwane śruby łączące połówki złącza i złącze jest rozłączone. Jednocześnie zostają zamknięte zawory w obu połówkach złącza, uniemożliwiając wypływ przeładowywanego medium na zewnątrz. W przypadku obciążenia bocznego zerwanie następuje wcześniej. Maksymalne odchylenie boczne siły naprężającej wąż od osi złącza wynosi 90. Najważniejszą zaletą złączy ABVL w porównaniu do złączy ABV są małe straty ciśnienia przy dużym przepływie, wynikające z zastosowania specjalnych zaworów o opływowej geometrii. Złącza ABVL znajdują zastosowanie w instalacjach przemysłowych i systemach rozładunkowych, dla substancji chemicznych, paliw i gazów. Złącza posiadają certyfikat CE w zakresie dyrektywy ciśnieniowej oraz spełniają wymagania ATEX. Siła osiowa (P) zrywająca złącze DN [mm] Siła zrywająca złącze [kn] 0 bar Siła zrywająca złącze [kn] bar Zalecana siła zerwania węża [kn] , , , ,6 80 Porównanie spadków ciśnienia na złączach awaryjnego rozłączania ABVL/ASVL i ABV/ABVS Parametry testu: medium woda, temperatura +20 C. 547

9 Złącza awaryjnego rozłączania ASVL Materiał złącza: Uszczelnienie: Przyłącza: Rozmiary: Maks. ciśn. rob.: Temp. robocza: SS (stal AISI 3Ti / AISI 3) Oring: (opcje: NBR, EPDM, Kalrez) Uszczelka płaska: PTFE Standard GW BSP Opcja GW NPT, GZ BSP, kołnierze EN 1092, ASME DN50, DN80, DN100, DN150, DN bar Od 40 C do +150 C Złącze awaryjnego rozłączania ASVL jest ulepszoną konstrukcją złączy ABVS. Zabezpiecza przed skutkami przypadkowego, nadmiernego naprężenia węża podłączonego do instalacji np. gdy rozładowywana cysterna odjedzie a wąż jest nadal podłączony. W momencie gdy podłączone do cysterny złącze zaczyna się przemieszczać, zostaje naprężona linka bezpieczeństwa łącząca złącze z punktem zakotwienia (linka jest krótsza niż wąż), uruchamiając mechanizm rozłączający złącze. Jednocześnie zostają zamknięte zawory w obu połówkach złącza, uniemożliwiając wypływ przeładowywanego medium na zewnątrz. Złącze wyposażone jest w trzy zatrzaski łączące obie połówki złącza, zwalniane przy naprężeniu odpowiednią siłą linki bezpieczeństwa. Maksymalne odchylenie boczne siły naprężającej linkę od osi złącza wynosi 90. Po zaistnieniu sytuacji awaryjnej i rozłączeniu, złącze może być powtórnie zmontowane i po odpowiednim sprawdzeniu użytkowane. Najważniejszą zaletą złączy ASVL w porównaniu do złączy ABVS są małe straty ciśnienia przy dużym przepływie, wynikające z zastosowania specjalnych zaworów o opływowej geometrii. Złącza ASVL znajdują zastosowanie w instalacjach przemysłowych i systemach rozładunkowych, dla substancji chemicznych, paliw i gazów. Złącza posiadają certyfikat CE w zakresie dyrektywy ciśnieniowej oraz spełniają wymagania ATEX. Porównanie spadków ciśnienia na złączach awaryjnego rozłączania ABVL/ASVL i ABV/ABVS Parametry testu: medium woda, temperatura +20 C. 548

10 Złącza awaryjnego rozłączania KLAW Materiał złącza: Uszczelnienie: Przyłącza: Rozmiary: Maks. ciśn. rob.: Stal kwasoodporna, stal węglowa, aluminium, PTFE Gwint BSP, BSPT, kołnierze, przyłącza do dospawania Od 1 do 12 Do 40 bar (w zależności od rozmiaru) Złącze zrywne KLAW (złącze awaryjnego rozłączania) zabezpiecza przed skutkami przypadkowego, nadmiernego naprężenia węża podłączonego do instalacji. Zanim naprężenie węża osiągnie wartość mogącą rozerwać go lub wyrwać z niego końcówki, zostają zerwane śruby łączące połówki złącza i złącze jest rozłączone. Jednocześnie zostają zamknięte zawory klapowe (FlipFlap) w obu połówkach złącza, uniemożliwiając wypływ przeładowywanego medium na zewnątrz. Złącze wyposażone jest w trzy śruby zrywne, co zapewnia równomierny rozkład obciążenia osiowego. W przypadku obciążenia bocznego zerwanie następuje wcześniej. Maksymalne odchylenie boczne siły naprężającej wąż od osi złącza wynosi 90. Po zaistnieniu sytuacji awaryjnej i rozłączeniu, złącze może być powtórnie zmontowane przy użyciu nowych śrub zrywnych i po odpowiednim sprawdzeniu dalej użytkowane. Zaletą złączy KLAW są małe straty ciśnienia przy dużym przepływie, wynikające z zastosowania zaworów klapowych. Dostępne są również wersje: MARINE stosowane w przeładunkach morskich, montowane pomiędzy dwoma przewodami (zrywanie tylko osiowe), ERC złącza z linką stosowane między innymi w ramionach nalewczych CRYOGENIC stosowane do mediów kriogenicznych (do 196 C LNG, tlen ciekły, etylen, propylen, etan). Złącza awaryjnego rozłączania KLAW znajdują zastosowanie w instalacjach przemysłowych i systemach rozładunkowych, dla substancji chemicznych, paliw i gazów. Certyfikat CE dyrektywa ciśnieniowa oraz dla wyposażenia w strefach zagrożenia wybuchem ATEX w strefie
