1 Reduktory ciśnienia

2 Reduktory ciśnienia jest reduktorem pilotowanym do pracy w ciągach średniego i niskiego ciśnienia. jest reduktorem, który w wyniku awarii otwiera się w przypadku: - przerwania membrany głównej - zaniku ciśnienia zasilającego piloty Ta cecha charakterystyczna budowy określa go jako awaria otwiera. Reduktor ten przystosowany jest do pracy w ciągach redukcyjnych wstępnie przefiltrowanych gazów nieagresywnych. Konstrukcja modułowa Modułowa konstrukcja reduktora ciśnienia umożliwia montaż reduktora-monitora PM/182 lub zaworu szybkozamykającego i/lub tłumika na tym samym korpusie. Reduktor ma konstrukcję typu top entry, co zapewnia łatwą obsługę serwisową i daje możliwość wprowadzenia nowych elementów bez konieczności demontażu korpusu z ciągu redukcyjnego. Dzięki zastosowaniu unikatowego dynamicznego zespołu równoważącego uzyskuje się bardzo wysoki współczynnik zakresu regulacji oraz wyjątkowo dokładne sterowanie ciśnieniem wyjściowym. Rys. 1 Rys. 2 ZAPROJEKTOWANY Z MYŚLĄ O PAŃSTWA POTRZEBACH - KOMPAKTOWA KONSTRUKCJA - ŁATWOŚĆ KONSERWACJI - BUDOWA TOP ENTRY - NISKI POZIOM HAŁASU - WYSOKI WSPÓŁCZYNNIK ZAKRESU REGULACJI - DUŻA DOKŁADNOŚĆ - NISKIE KOSZTY EKSPLOATACJI - PRACA PRZY NIEWIELKIEJ RÓŻNICY CIŚNIEŃ WLOT- WYLOT ( P)

3 TŁUMIK DB/93 Dodatkowy tłumik pozwala na znaczące obniżenie poziomu hałasu (dba) do pożądanej wartości. Reduktor ciśnienia może być wyposażony w zintegrowany tłumik zarówno w wersji standardowej, jak i w wersji z wbudowanym zaworem szybkozamykającym lub monitorem. Wbudowanie tłumika powoduje obniżenie wartości współczynników Cg i KG o około 5% w porównaniu z wersją bez tłumika. Dzięki modułowej konstrukcji reduktora, tłumik można zamontować zarówno na reduktorze w wersji standardowej, jak i z wbudowanym zaworem szybkozamykającym lub monitorem, bez konieczności modyfikacji ciągu. Sposób redukcji i regulacji ciśnienia jest taki sam, jak w przypadku reduktora w wersji standardowej. ZAWÓR SZYBKOZAMYKAJĄCY SA 301/A AR/100 APERVAL + SA Rys. 3 Reduktor ciśnienia ma możliwość zainstalowania zintegrowanego zaworu szybkozamykającego SA. Montaż może się odbyć zarówno podczas procesu produkcyjnego, jak i na reduktorze zamontowanym na ciągu redukcyjnym bez konieczności demontażu z ciągu. Współczynniki Cg i KG reduktora z wbudowanym zaworem szybkozamykającym są o około 5% lub 10% niższe (w zależności od typu zaworu szybkozamykającego) w porównaniu z wersją standardową. Parametry podstawowe zaworu szybkozamykającego: - zamknięcie przepływu przy wzroście lub spadku ciśnienia wyjściowego - nastawa ręczna z obejściem wewnętrznym (by-pass) uruchamianym przez mechanizm dźwigniowy - sterowanie ręczne za pomocą przycisku - kompaktowe wymiary - łatwa konserwacja - opcja pneumatycznego lub elektromagnetycznego sterowania zdalnego - możliwość instalacji urządzeń do zdalnego przesyłu sygnału zadziałania zaworu szybkozamykającego (przełączniki kontaktronowe lub zbliżeniowe)..

4 MONITOR PM/182 Rys. 4 Reduktor-monitor montowany jest bezpośrednio na korpusie reduktora głównego. Oba reduktory ciśnienia wykorzystują ten sam korpus, lecz mają oddzielne piloty i pracują na niezależnych gniazdach redukcyjnych. Charakterystyka pracy monitora PM/182 jest taka sama, jak reduktora Reval 182. Współczynniki Cg i KG reduktora z wbudowanym monitorem są o około 5% niższe w porównaniu z wersją standardową. Zaletą reduktora jest możliwość dołączenia monitora w dowolnym czasie, nawet na zainstalowanym już urządzeniu, bez potrzeby modyfikacji gazociągu. Rozwiązanie to pozwala na projektowanie ciągów redukcyjnych o niewielkich wymiarach. PARAMETRY PODSTAWOWE REDUKTORA > ciśnienie maksymalne: do 25 bar (362 psig) > dopuszczalna temperatura pracy: -10 C do +60 C (+14 do +140 F) (-20 C do +60 C + 4 do +140 F na zamówienie) > temperatura otoczenia: -10 C do +60 C (+14 do +140 F) (-20 C do +60 C + 4 do Fna zamówienie) > zakres ciśnienia wejściowego bpe: 0,5 do 25 bar (7,25 do 362 psig) > zakres ciśnienia wyjściowego Wh: 5 mbar do 9,5 bar (2" wc do 137,5 psig) w zależności od zainstalowanego pilota > minimalna różnica ciśnień: 450 mbar (6,52 psig) > maksymalna różnica ciśnień: 19 bar (275,5 psig) > klasa dokładności AC: do 2,5 > klasa ciśnienia zamknięcia SG: do 5 > dostępne wielkości DN: " 1/ > kołnierze: klasa 150 RF lub RTJ zgodnie z ANSI B16.5 oraz PN25/40 zgodnie z ISO 7005

5 MATERIAŁY Korpus Pokrywa głowicy Gniazdo zaworu Membrana Uszczelki Złączki zaciskowe staliwo ASTM A216 WCB - wszystkie wielkości żeliwo sferoidalne GS IUSO wszystkie wielkości stal węglowa walcowana lub kuta technopolimer guma nitrilowa guma nitrilowa zgodnie z DIN 2353 cynkowana stal węglowa Powyższe parametry odnoszą się do produktów standardowych. Na zamówienie dostarczamy urządzenia o innych parametrach, wykonane z materiałów specjalnych i dostosowane do nietypowych aplikacji Współczynniki Cg, KG i K1 Średnica nominalna (mm) Wielkość (w calach) /2 3 4 Współczynnik przepływu Cg Współczynnik przepływu KG Czynnik kształtu korpusu K Wymiarowanie zob. UWAGA: Poniższy wykres pozwala na szybkie sprawdzenie maksymalnej zalecanej wydajności reduktora dla wybranej wielkości. Wartości wyrażone są w rzeczywistych m 3 /h gazu ziemnego (ciężar właściwy 0,6). By uzyskać dane w metrach sześciennych w warunkach normalnych, daną wartość należy pomnożyć przez wartość ciśnienia wyjściowego w barach ciśnienia bezwzględnego. Rzeczywiste natężenie przepływu (m 3 /h) Skala logarytmiczna Ciśnienie wyjściowe (bar)

6 PILOTY Reduktory wyposażone są w piloty z serii 300 zgodnie z poniższą specyfikacją: - 301/... zakres regulacji ciśnienia Wh: 5 mbar do 100 mbar (2" wc do 1,45 psig) - 301/... TR zakres regulacji ciśnienia Wh: 0,1 do 2 bar (1,45 do 29 psig) - 302/... zakres regulacji ciśnienia Wh: 0,8 do 9,5 bar (11,6 do 137 psig) Piloty mogą być regulowane ręcznie lub zdalnie sterowane. Regulacja pilotów Pilot typu.../a Pilot typu.../d Pilot typu.../cs F.I.O. Regulacja ręczna Zdalne sterowanie elektryczne Zdalne sterowanie pneumatyczne Inteligentna jednostka sterująca do zdalnej regulacji reduktora ciśnienia, zdalnego monitorowania ciśnienia na stacji redukcyjnej i pośredniego pomiaru przepływu (Reflux 819 wszystkie modele oraz tylko Reval 182) Pilot wstępny Układ pilotów uzupełnia oddzielny pilot wstępny. Oferujemy następujące urządzenie: - AR 100: regulowany pilot wstępny do nastawy czasu interwencji reduktora, wyposażony w zintegrowany filtr na wejściu. Dostarczany standardowo z pilotami serii 300 SIŁOWNIKI ZAWORU SZYBKOZAMYKAJĄCEGO SERIA SA MIN. MAKS../31 0,01 0,9 0,025 1,1./32 0,25 3 0,7 5./33 0,8 7,7 3 13,3 wartość w barach (g) OPCJE Dla reduktora - układ prostowania strumienia gazu - ograniczniki przepływu - złączki stalowe, pojedyncze lub podwójne uszczelki Dla pilota - dodatkowy filtr CF 14 - filtr odwadniający CG 14/D

7 UKŁAD LINIOWY Monitor instalowany jest przed reduktorem głównym. W zależności od wymagań eksploatacyjnych można dobrać następujący monitor: > reduktor ciśnienia, taki sam, jak reduktor główny (rys.5), jedyna różnica polega na tym, że nastawa ciśnienia na monitorze jest wyższa aniżeli na reduktorze głównym > reduktor ciśnienia Reval 182 (rys. 6). Współczynniki Cg i KG reduktora w układzie z monitorem są o około 20% niższe aniżeli w przypadku samego reduktora. 301/A 301/A APERVAL AR/100 AR/100 APERVAL Rys. 5 R31/A 201/A REVAL 182 AR/100 APERVAL Rys. 6 PILOT PRZYSPIESZAJĄCY M/A Tylko do monitora typu Reval lub PM 182 Kiedy w celu natychmiastowego przejęcia funkcji reduktora głównego na wypadek jego awarii wymagane jest zastosowanie monitora, na nim zaleca się montaż pilota przyspieszającego. Instalacja pilota przyspieszającego jest obowiązkowa w przypadku wykorzystania monitora w funkcji urządzenia zabezpieczającego zgodnie z Dyrektywą PED. Urządzenie to, podłączone za pośrednictwem rurek impulsowych za reduktorem, uwalnia gaz z komory pod membraną zasilającej reduktor-monitor, umożliwiając szybszą interwencję monitora. Nastawa pilota M/A jest zwykle wyższa od nastawy monitora o 0,3 do 0,5 bar. Dostępny jest także pilot przyspieszający V/25 z zakresem nastawy ciśnienia Who od 15 mbar do 6 bar. W przypadku reduktora monitora aktywnego pilot przyspieszający nie jest potrzebny.

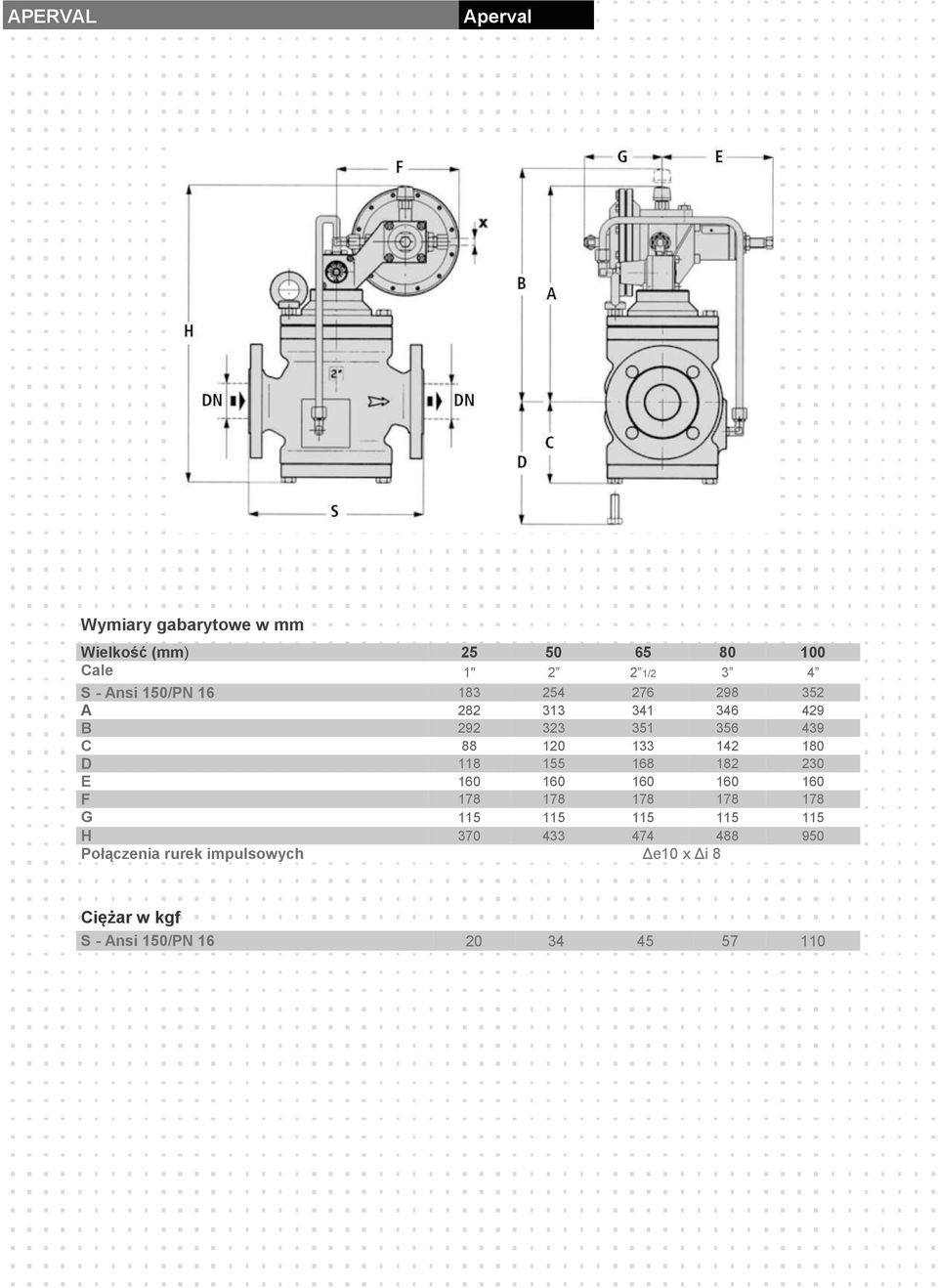

8 APERVAL Wymiary gabarytowe w mm Wielkość (mm) Cale 1" 2 2 1/2 3 4 S - Ansi 150/PN A B C D E F G H Połączenia rurek impulsowych e10 x i 8 Ciężar w kgf S - Ansi 150/PN

9 APERVAL+ DB/93 Wielkość (mm) Cale 1" 2 2 1/2 3 4 S - Ansi 150/PN A B C D E F G H M Połączenia rurek impulsowych e10 x i 8 Ciężar w kgf S - Ansi 150/PN

10 APERVAL + PM/182 Wymiary gabarytowe w mm Wielkość (mm) Cale 1" 2 2 1/2 3 4 S - Ansi 150/PN A B C D E F G H L M N Połączenia rurek impulsowych e10 x i 8 Przyłączeniowe wymiary zewnętrzne S zgodnie z IEC i EN 334 Ciężar w kgf S - Ansi 150/PN

11 + SA Wymiary gabarytowe w mm Wielkość (mm) Cale 1" 2 2 1/2 3 4 S - Ansi 150/PN A B C D E F G H L M N Połączenia rurek impulsowych e10 x i 8 Przyłączeniowe wymiary zewnętrzne S zgodnie z IEC i EN 334 Ciężar w kgf S - Ansi 150/PN

12 Rozwiązania Pietro Fiorentini Stacje redukcyjne i pomiarowe Zawory szybkozamykające Zawory kulowe Pietro Fiorentini S.p.A. via E.Fermi 8/10 I Arcugnano (VI) Italy Telefon Telefax Fiorentini Polska Sp. z o.o. ul. Kamiennogórska Poznań Telefon Telefax pawel.janczak@fiorentini.com anna.kniat@fiorentini.com Informacje zawarte w niniejszym katalogu nie są wiążące. Zastrzegamy sobie prawo wprowadzania zmian bez uprzedniego zawiadomienia.
