Konferencja dotycząca wdrożeń aplikacji ZMOKU w gminach. Gdańsk, 21 marca 2011 r.

Transkrypt

1 Konferencja dotycząca wdrożeń aplikacji ZMOKU w gminach Gdańsk, 21 marca 2011 r. 1

2 Agenda Projekt pl.id o cele, zadania, produkty projektu Aplikacja ZMOKU o funkcjonalności, moduły, architektura Infrastruktura niezbędna do wdrożenia ZMOKU w gminie o sprzęt komputerowy, urządzenia sieciowe Wdrożenie ZMOKU w gminach o Struktura wdrożenia, zadania koordynatorów Komunikacja z gminami 2

3 Projekty realizowane przez CPI MSWiA Projekty z zakresu eadministracji Projekty z zakresu zarządzania kryzysowego Inne projekty epuap2 Platforma komunikacyjna Policji z funkcją eusług dla Obywateli i przedsiębiorców pl.id polska ID karta Elektroniczny Moduł Procesowy System Informatyczny Powiadamiania Ratunkowego Ogólnokrajowy Cyfrowy System Łączności Radiowej etap I Ogólnopolska Sieć Teleinformatyczna na potrzeby obsługi numeru alarmowego 112 Zapewnienie infrastruktury informatyczno-telekomunikacyjnej do przystosowania i obsługi przewodnictwa Polski w Radzie Unii Europejskiej System Informacyjny Schengen ( SIS) i Wizowy System Informacyjny (VIS) Projekt systemowy na wspieranie działań podejmowanych na rzecz kształtowania postaw społeczeństwa informacyjnego w Polsce 3

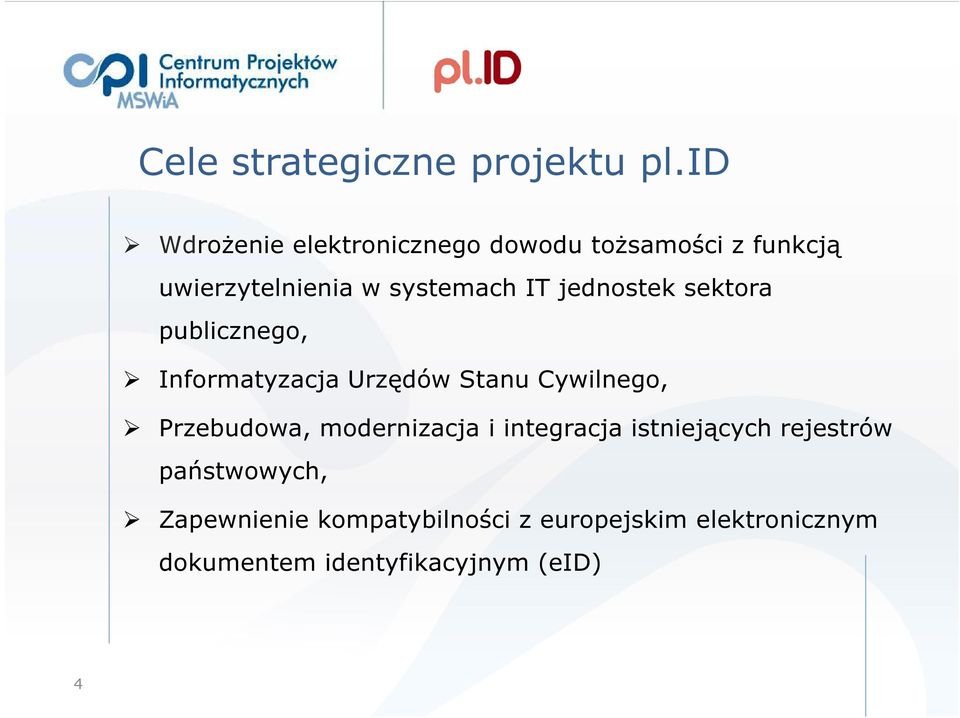

4 Cele strategiczne projektu pl.id Wdrożenie elektronicznego dowodu tożsamości z funkcją uwierzytelnienia w systemach IT jednostek sektora publicznego, Informatyzacja Urzędów Stanu Cywilnego, Przebudowa, modernizacja i integracja istniejących rejestrów państwowych, Zapewnienie kompatybilności z europejskim elektronicznym dokumentem identyfikacyjnym (eid) 4

5 Główne produkty projektu Przebudowane istniejące rejestry państwowe (PESEL, OEWiUDO), Stworzone nowe rejestry (CRASC) - zapewnienie ich referencyjności, Wdrożona rejestrowa szyna integracji usług (ESB) integracja rejestrów publicznych, wymiana, aktualizacja i udostępnianie danych w czasie rzeczywistym - podstawowy komponent komunikacji między podsystemami pl.id, ZMOKU oprogramowanie dedykowane do zasilania Rejestrów Państwowych poprzez moduły EL, DO i USC. 5

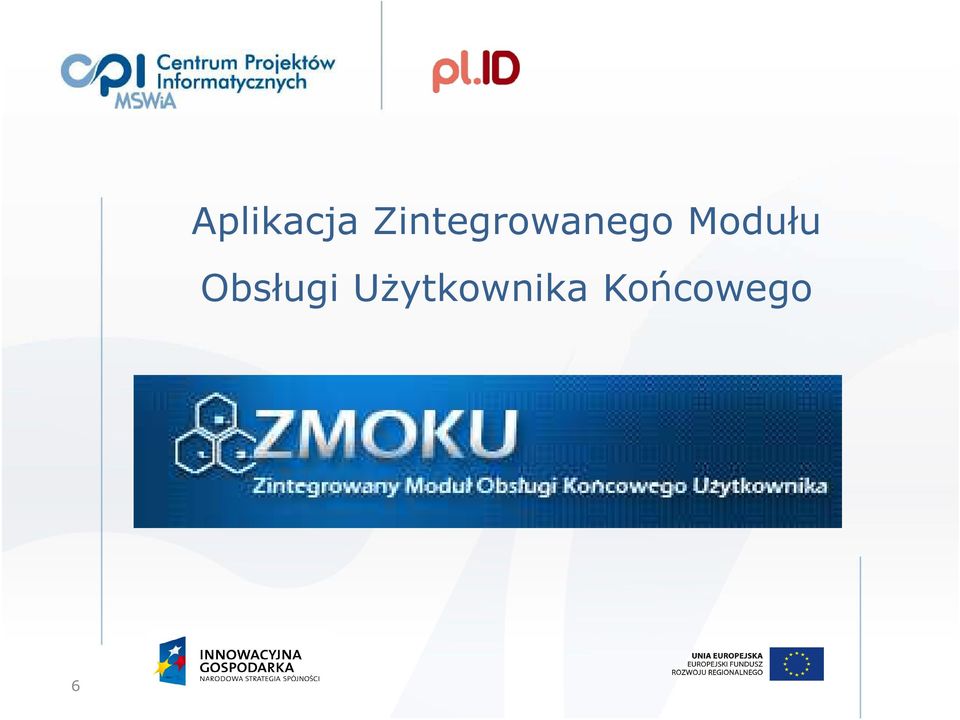

6 Aplikacja Zintegrowanego Modułu Obsługi Użytkownika Końcowego 6

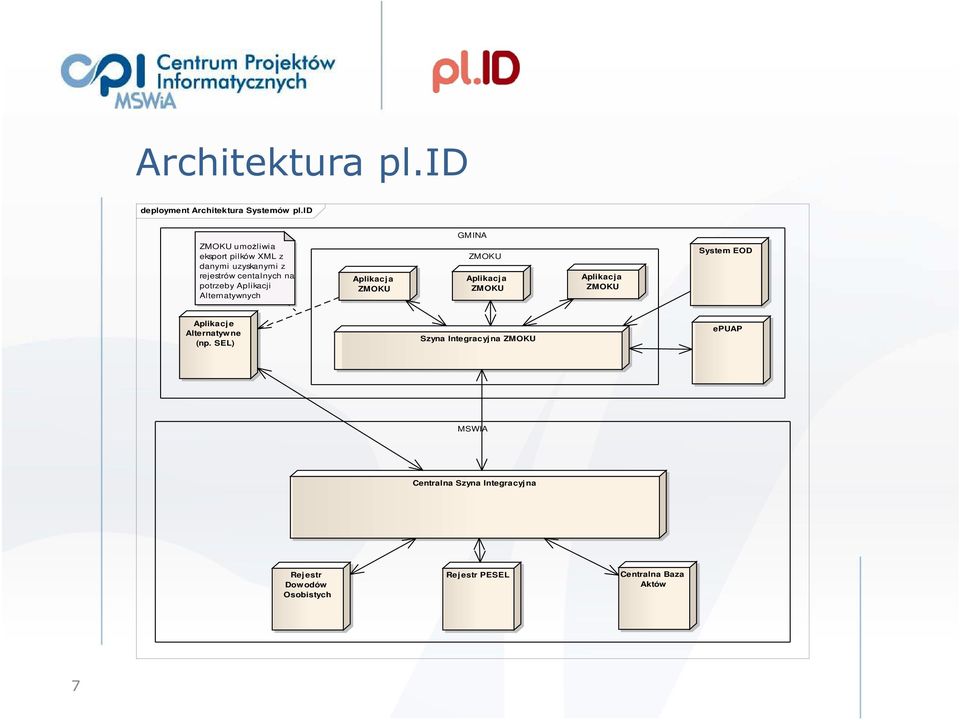

7 Architektura pl.id deployment Architektura Systemów pl.id ZMOKU umożliwia eksport pilków XML z danymi uzyskanymi z rejestrów centalnych na potrzeby Aplikacji Alternatywnych Aplikacj a ZMOKU GMINA ZMOKU Aplikacj a ZMOKU Aplikacja ZMOKU System EOD Aplikacje Alternatywne (np. SEL) Szyna Integracyjna ZMOKU epuap MSWIA Centralna Szyna Integracyjna Rejestr Dowodów Osobistych Rej estr PESEL Centralna Baza Aktów 7

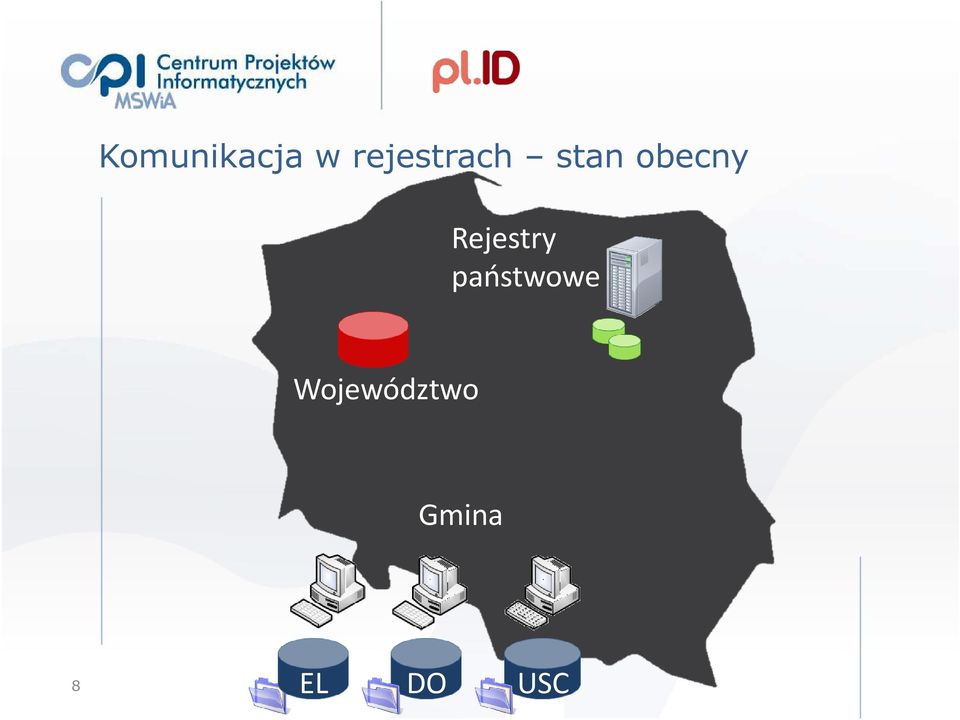

8 Komunikacja w rejestrach stan obecny Rejestry państwowe Województwo Gmina 8 EL DO USC

9 Komunikacja w rejestrach stan po wdrożeniu ZMOKU Rejestry państwowe Województwo Gmina 9 EL DO USC

10 Zintegrowany Moduł Obsługi Końcowego Użytkownika czyli aplikacja wspierająca realizację procesów obsługi obywatela na płaszczyznach związanych z pl.id. Aplikacja ZMOKU BUSC Usługi gwarancji i wsparcia Co zostało zamówione w ramach postępowania na ZMOKU Pełne prawa autorskie Wdrożenie System Zgłoszeniowy Software`owa infrastruktura integracyjna dla gmin 10

11 Funkcjonalności ZMOKU 1/3 Raportowanie Grupy głównych funkcjonalności modułu Dowody osobiste 11

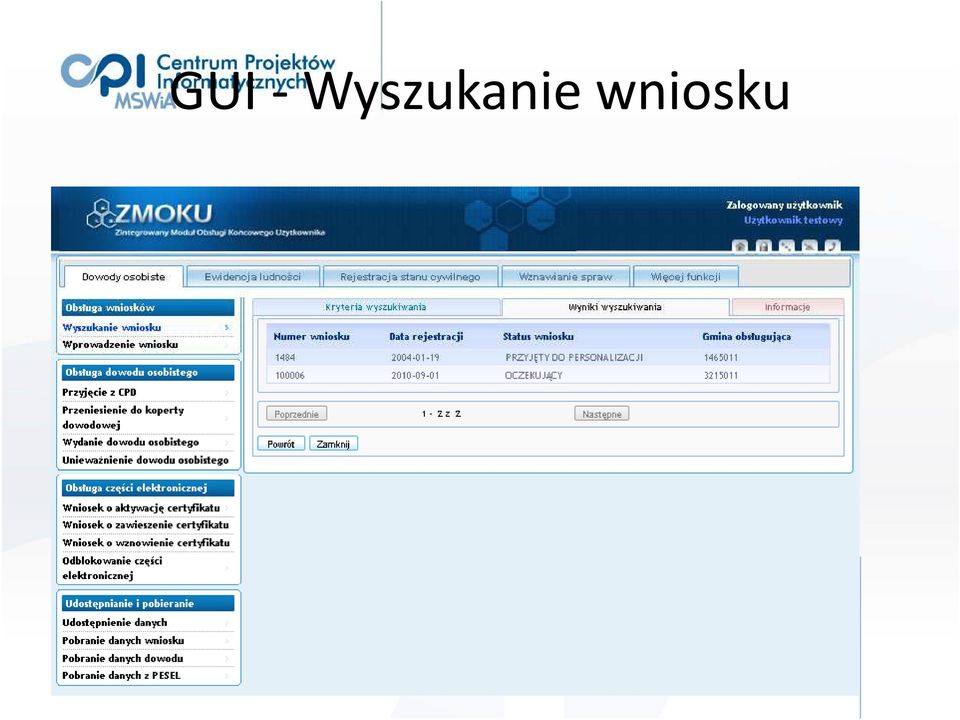

12 12 GUI - Wyszukanie wniosku

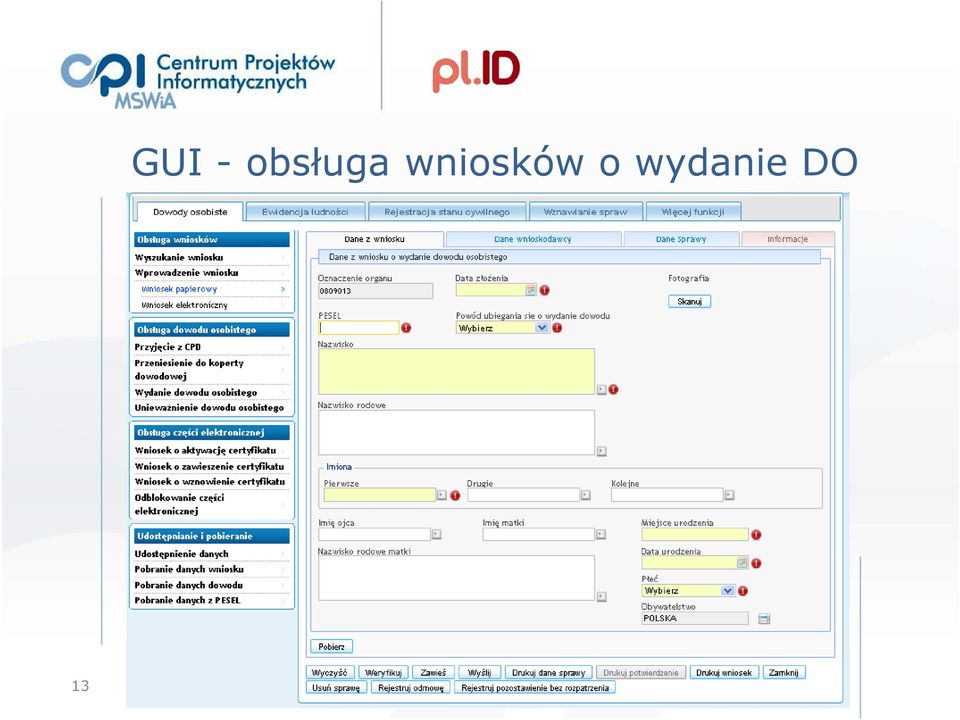

13 13 GUI - obsługa wniosków o wydanie DO

14 14 GUI wydanie DO obywatelowi

15 GUI- Wydruk danych z warstwy elektronicznej 15

16 16 GUI unieważnienie DO

17 Funkcjonalności ZMOKU 2/3 Grupy głównych funkcjonalności modułu Ewidencja Ludności 17

18 GUI zameldowanie na pobyt stały 18

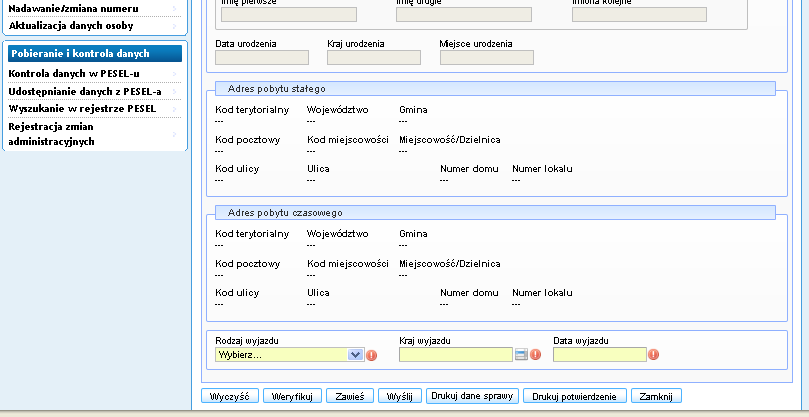

19 GUI- Zgłoszenie wyjazdu za granicę 19

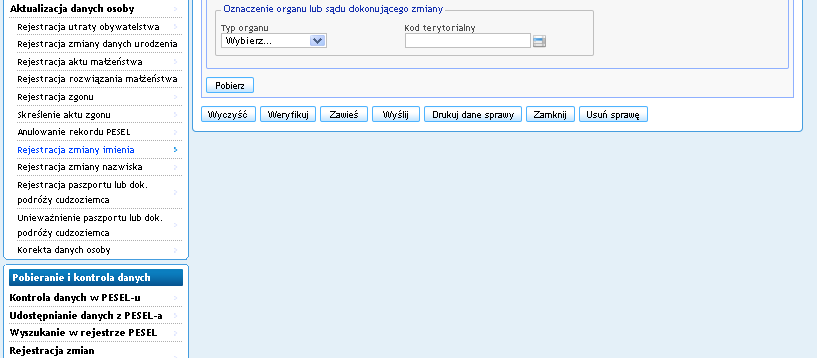

20 20 GUI zmiana danych w PESEL (zmiana imienia)

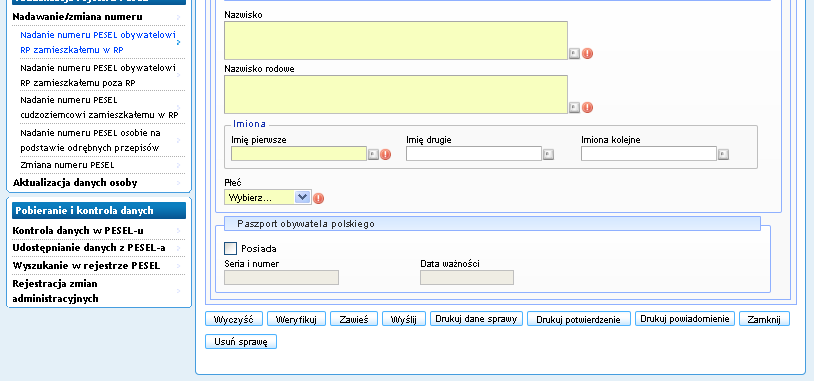

21 21 GUI wystąpienie o nadanie nr PESEL (EL<=>USC)

22 22 GUI rejestracja zgonu (EL<=>USC)

23 Funkcjonalności ZMOKU 3/3 Grupy głównych funkcjonalności modułu Stany cywilne 23

24 GUI rejestracja aktu urodzenia z nadaniem nr PESEL 24

25 GUI dodanie wzmianki do aktu małżeństwa 25

26 GUI wygenerowanie odpisu skróconego AU 26

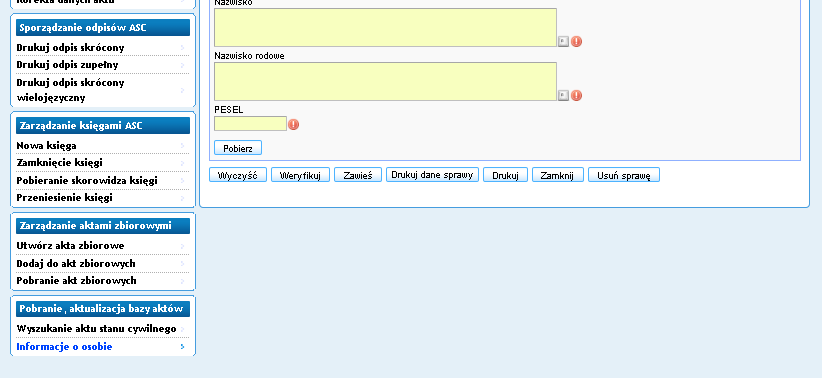

27 27 GUI wyszukanie aktów dla osoby

28 Funkcjonalność dodatkowa w ZMOKU Funkcjonalność dodatkowa Elementy wspólne 28

29 29 GUI Zarządzanie subskrypcjami

30 30 GUI Parametry systemowe

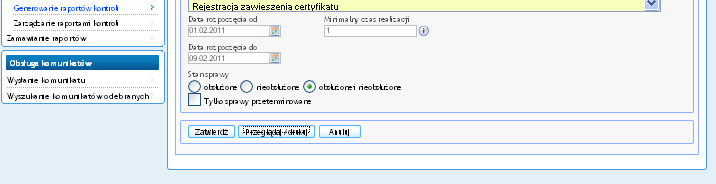

31 31 GUI - Raport spraw

32 32 GUI Zamawianie raportów

33 33 GUI Wysłanie komunikatów

34 BUSC Baza Usług Stanu Cywilnego Świadczenie usług: Repozytorium dokumentów dla USC, Akty stanu cywilnego, Akta zbiorowe. Aktualizujących Rejestr PESEL, Wspierających wysyłanie elektronicznych powiadomień o zmianach w aktach (rozsyłanie powiadomień o przypiskach) Wspierających wysłanie w postaci elektronicznej dokumentów (decyzji, oświadczeń, protokołów) stanowiących podstawę sporządzenia wzmianek przez Kierownika USC. 34

35 BUSC elektroniczny akt struktura Elektroniczny akt stanu cywilnego Identyfikator aktu: AU Identyfikator USC: Identyfikator osoby 1: Identyfikator osoby 2: Wzmianka 1 Treść zasadnicza Wzmianka 2 Przypisek 1 Wzmianka 3 Przypisek 2 Przypisek n Lista operacji 1- Treść zasadnicza dodanie (-) 2- Wzmianka 1-dodanie (-) 3- Wzmianka 2 dodanie (-) 4- Wzmianka 2-unieważnienie (-) 5- Przypisek 1 dodanie (-) 6- Wzmianka 3 dodanie(-) 7- Przypisek 2 dodanie (-) 8- Przypisek n- dodanie(-) Akta zbiorowe Aktualny odpis skrócony aktu Dokument 1 Dokument 2 Dokument 3 Dokument 4 35

36 BUSC dokumenty poszczególnych USC Księga-AU Księga-AM Księga-AZ USC w Miejscowości 1 36

37 37 BUSC centralne repozytorium dokumentów

38 BUSC zasady wymiany informacji (BUSC<->PESEL) CRD BUSC REJESTR PESEL Centralna Szyna Integracyjna SI ZMOKU SC SC SC 38

39 39 Wsparcie dla gmin

40 Obsługa sytuacji nadzwyczajnych Kontynuacja rozpoczętych spraw dowodowych po wejściu w życie nowej ustawy, Zgłaszanie awarii i obsługa zgłoszeń w Systemie Zgłoszeniowym (SZ), Obsługa awarii krótkookresowych, Obsługa awarii długookresowych, Aktualizacja oprogramowania. 40

41 Wsparcie (SZ), krok 1 zgłoszenie awarii w gminie 41

42 Wsparcie (SZ), krok 2 przyjęcie zgłoszenia 42

43 Wsparcie (SZ), krok 3 obsługa zgłoszenia 43

44 Aplikacje alternatywne - rodzaje Aplikacja uzupełniająca EL (AAU-EL) + ZMOKU-EL + ZMOKU-DO + ZMOKU-SC Aplikacja zastępująca EL (AAZ-EL) + ZMOKU-DO + ZMOKU-SC PESEL BUSC RDO PESEL BUSC RDO CSI-WS CSI-DO CSI-SC CSI-EL CSI-WS CSI-DO CSI-SC CSI-EL SI WS SI DO SI SC SI EL RM AU-EL RC AU-EL SI WS SI DO SI SC SI WS SI EL RM RC ZMOKU ZMOKU AA-EL 44

45 45 Infrastruktura dla gmin

46 Harmonogram dostaw i wdrożeń IV kw Dostawa sprzętu komputerowego III - IV kw Dostawa serwerów? kw Aktualizacja SRP III kw Dostarczenie urządzeń sieciowych IV kw Dostarczenie kart operatorskich IV kw Wdrożenie ZMOKU w gminach 46

47 Kategorie gmin Kategorie gmin Maksymalna liczba wydanych dowodów miesięcznie Maksymalna liczba aktualizacji PESEL miesięcznie Mała Średnia Duża Bardzo duża

48 Analiza przeprowadzonych ankiet Wyniki : nie wszystkie komputery spełniały minimalne wymagania ZMOKU. Wnioski: komputery nie spełniające minimalnych wymagań dla aplikacji ZMOKU, zostały zastąpione nowymi, zakupionymi w ramach postępowania na dostawę urządzeń brzegowych, realizowanego przez CPI MSWIA. 48

49 Wymagania sprzętowe (stacja robocza) 49 Rodzaj parametru Procesor Pamięć Dysk twardy System operacyjny Wartość minimum Intel Celeron 420 1,6GHz AMD Athlon 64 1,8GHz lub inny o identycznych parametrach wydajnościowych minimum 256MB wolnej pamięci RAM (po uruchomieniu systemu operacyjnego) minimum 512MB wolnej przestrzeni Windows XP lub Vista, 7 (wersja 32 bitowa) lub Linux (wersja 32 bitowa, KDE/GNOME, jądro minimum )

50 Założenia dostaw sprzętu urządzenia brzegowe Doposażenie objęło wszystkie gminy w obszarach: dowodów osobistych, ewidencji ludności, aktów stanu cywilnego Każdy komputer zadeklarowany w ankiecie jako wykorzystywany w obszarze dowodów osobistych doposażenie jeden do jeden Komputery niespełniające wymagań aplikacji ZMOKU zadeklarowane w ankiecie jako wykorzystywane w obszarach ewidencji ludności oraz aktów stanu cywilnego - doposażenie jeden do jeden. 50

51 Założenia dostaw sprzętu urządzenia brzegowe Gminy, które przekazały pełnienie obowiązków w zakresie aktów stanu cywilnego innym gminom: nie podlegają doposażeniu. Gminy, prowadzą księgi stanu cywilnego tylko w tradycyjnej, papierowej formie: otrzymują jeden komputer + czytnik. Gminy duże oraz bardzo duże: otrzymały dodatkowo jeden zestaw komputerowy wraz z czytnikiem. 51

52 Założenia dostaw sprzętu urządzenia brzegowe Gminy zgodnie z podziałem na obszary funkcjonalne otrzymały: dowody osobiste komputer + czytnik + czytnik z PinPadem ewidencja ludności komputer + czytnik akty stanu cywilnego komputer + czytnik 52

53 Dostawy sprzętu informacje bieżące 71 gmin nie otrzymało sprzętu w wyniku błędów w ankiecie, Kilkadziesiąt gmin - zgłosiło potrzebę dodatkowego doposażenia, Kilkanaście gmin zgłosiło chęć zwrócenia części sprzętu. 53

54 Porozumienia, gwarancje, ubezpieczenie sprzętu Do chwili obecnej ok gmin przekazało podpisane porozumienia ws. dostarczonego sprzętu, jednakże tylko ok jest poprawnych Dostarczony sprzęt objęty jest trzyletnią gwarancją Dostarczony sprzęt jest ubezpieczony przez CPI MSWiA 54

55 Dostawy kart operatorskich Karty operatorskie zakupione w ramach umowy na dostawę urządzeń brzegowych po dokonaniu personalizacji zostaną przekazane do urzędów gmin. Imienne karty umożliwią składanie podpisów elektronicznych przez urzędników obsługujących ZMOKU, pod każdym komunikatem aktualizującym rejestry centralne. 55

56 Założenia dostaw urządzeń sieciowych W ramach realizowanego zamówienia CPI MSWiA zapewni urzędom gmin: dostawę, instalację i konfigurację urządzeń sieciowych wraz niezbędnym oprogramowaniem, świadczenie usługi serwisu gwarancyjnego, zestawianie przez dostawcę urządzeń połączeń VPN celem umożliwienia użytkownikom końcowym systemów informatycznych dostępu do centralnych zasobów informacyjnych, w tym dostępu do rejestrów państwowych. 56

57 Rola serwera w infrastrukturze urzędu gminy Umożliwienie aplikacji funkcjonowania na zasadzie Klient - Server Pośredniczenie w komunikacji z rejestrami centralnymi 57

58 Ankiety Styczeń 2011 przeprowadzono ankiety dot. istnienia infrastruktury sieciowej pomiędzy lokalizacjami Luty- Marzec 2011 analiza ankiet i uzupełnienie brakujących danych Opracowane wyniki ankiet pozwolą na precyzyjne określenie zapotrzebowania gmin na serwery do realizacji projektu. 58

59 Sposób i termin realizacji dostawy serwerów Sposób realizacji dostaw organizacyjnie analogiczny do realizacji dostaw sprzętu komputerowego, Możliwość jednoczesnej dostawy innych elementów infrastruktury, Realizacja dostaw II półrocze 2011 r. 59

60 Projekt pl.id a infrastruktura sieciowa gminy Zapewnienie połączenia gminy z rejestrami centralnymi. Według danych zebranych w ankietach 147 gmin posiada wydziały w różnych lokalizacjach odpowiedzialne za realizację zadań z obszaru EL, DO, USC: Przypadek 1, wszystkie lokalizacje połączone są siecią lokalną LAN, Przypadek 2, lokalizacje nie są połączone ze sobą siecią wewnętrzną. 60

61 Przypadek 1: Lokalizację połączone siecią lokalną LAN Dostęp do rejestrów centralnych z jednej lokalizacji 61

62 Przypadek 2: Brak sieci wewnętrznej W przypadku braku sieci wewnętrznej pomiędzy lokalizacjami możliwe są następujące warianty Wariant 1: Budowa sieci łączącej lokalizacje: W przypadku budowy sieci można wykorzystać dzierżawione sieci operatorów telekomunikacyjnych lub w zależności od możliwości gminy wybudować własne połączenia w oparciu o najwygodniejsze medium (np. miedź, światłowód) Alternatywnie do połączenia lokalizacji można wykorzystać tunele VPN zestawione pomiędzy lokalizacjami 62

63 Przypadek 2 Wariant 1 Budowa sieci wewnętrznej dostęp do rejestrów centralnych z jednej lokalizacji 63

64 Przypadek 2: Brak sieci wewnętrznej Wariant 2: Brak możliwości budowy sieci wewnętrznej W przypadku braku możliwości budowy sieci wewnętrznej pomiędzy poszczególnymi lokalizacjami gminy można zestawić kilka połączeń VPN, z każdej wymaganej lokalizacji do rejestrów centralnych 64

65 Przypadek 2 Wariant 2 Bezpośrednie połączenie każdej lokalizacji do rejestrów centralnych 65

66 Warianty topologii sieci wewnątrz gmin Schematy przykładowe 66

67 Instalacja routera pl.id pomiędzy routerem gminy a przełącznikiem gminy Na routerze pl.id zostaną skonfigurowane dwie podsieci VLAN 67

68 68 Podłączenie routera pl.id do wolnego interfejsu routera gminy

69 69 Podłączenie routerów równolegle do modemu za pomocą dostępnego przełącznika

70 Zamiana routera gminy routerem pl.id Na routerze pl.id zostaną skonfigurowane dwie podsieci VLAN 70

71 Podłączenie routerów do osobnych łączy separacja fizyczna Fizyczna separacja sieci LAN gminy i ZMOKU 71

72 Instalacja routera pl.id pomiędzy routerem gminy a siecią lokalną gminy Na routerze pl.id zostaną skonfigurowane dwie podsieci VLAN na oddzielnych interfejsach routera 72

73 73 Logiczny schemat połączenia gminy do rejestrów centralnych VPN

74 Umowa z Sygnity Instalacja oprogramowania w gminach, Cykl szkoleń z wersji docelowej dla administratorów oraz użytkowników ZMOKU w formie: o o o Wykładów - przedstawienie systemu ZMOKU, jego funkcjonalność itp. Warsztatów - ćwiczenia z obsługi aplikacji i głównych procesów biznesowych. Filmów e-lerningowych. Asysta w okresie produkcyjnym. 74

75 Struktura komunikacji pomiędzy MSWiA, szczeblem wojewódzkim i gminnym Departament Spraw Obywatelskich MSWiA Centrum Projektów Informatycznych MSWiA 75

76 Zadania CPI MSWiA Opracowanie aplikacji ZMOKU, Przebudowa struktury rejestrów państwowych, Doposażenie gmin w ramach infrastruktury (routery, serwery, stacje robocze, czytniki kart, karty operatorskie) w obszarze DO, EL, USC, Przeprowadzenie szkoleń dla pracowników gmin, Wdrożenie aplikacji ZMOKU. 76

77 Zadania Koordynatora Wojewódzkiego koordynacja i nadzór procesu wdrażania ZMOKU w ramach danego województwa; sporządzenie wykazu osób odpowiedzialnych w poszczególnych gminach za organizację wdrożenia (koordynatorów gminnych); skompletowanie wykazu urzędników z poszczególnych gmin, wytypowanych do szkolenia i założenia kont użytkowników w systemie, na podstawie wykazów dostarczonych przez koordynatorów gminnych. 77

78 Zadania Koordynatora Gminnego koordynacja przedsięwzięć realizowanych w ramach wdrożenia aplikacji ZMOKU w gminie; kontakty z Wykonawcą aplikacji ZMOKU; poświadczenie odbioru i wdrożenia sprzętu dostarczonego w ramach wdrożenia aplikacji ZMOKU; sporządzenie wykazu urzędników przewidzianych do szkolenia w zakresie obsługi aplikacji ZMOKU; poświadczenie odbioru i wdrożenia aplikacji ZMOKU. 78

79 Komunikacja z gminami Strona Informacje o projekcie FAQ ZMOKU Infrastruktura Topologia Serwery Komputery PC Ubezpieczenia Gwarancje Akty prawne 79

80 Jednostka realizująca projekt pl.id polska ID karta Centrum Projektów Informatycznych MSWiA ul. Pileckiego 63, Warszawa tel: (22) /01 fax: (22) strona: 80
