1 PRChJEKTY ARCHITEKTONICZNE I KONSTRUKCYJNE TEL: +4B ABNPRO..JEKT@GMAIL.COM ADRES: UL. BALCEROWSKA 12, SKIERNIEWICE PROJEKT BUDOWLANO-WYKONAWCZY Inwestycja: Remont ogrodzenia przy Szkole Podstawowej nr 2 w Skierniewicach Adres inwestycji: Skierniewice, ul. 1-go Maja 15 Działka nr ew. 406, obręb 9 Obiekt: Zamawiający: Ogrodzenie Urząd Miasta Skierniewice Skierniewice, ul. Rynek 1 Faza: Projekt budowlano-wykonawczy Data opracowania: Grudzień 2016 Nr egzemplarza: 1 Jednostka projektowa: ABN PROJEKT MICHAŁ WALENDZIK Skierniewice, ul. Balcerowska 12 Zespół projektowy: Projektant: Mgr inż. Michał Krawczyk Opracowujący: mgr inż. Michał Walendzik Iv-1

2 96-'00 SKIERNIEWICE, GM. M. SKIERNIEWICE, Dz. NR EWID. 406, OBREB 9 SPIS ZAWARTOŚCI PROJEKTU 1. INFORMACJE WSTĘPNE Dane inwestora Przedmiot opracowania Podstawy opracowania 3 2. INWENTARYZACJA STANU ISTNIEJĄCEGO Opis istniejącego zagospodarowania działki Wykaz elementów ogrodzenia przeznaczonego do remontu Dokumentacja zdjęciowa Ocena stanu technicznego ogrodzenia Uwagi Rys. 01 Szkic sytuacyjny -lokalizacja ogrodzenia przeznaczonego do rozbiórki OPIS PROJEKTOWANEGO ZAGOSPODAROWANIA DZIAŁKI Projektowane zagospodarowanie działki Rys. 02 Szkic sytuacyjny -lokalizacja projektowanego ogrodzenia GEOTECHNICZNE WARUNKI POSADOWIENIA OPIS TECHNICZNY Podstawowe parametry ogrodzenia Rozwiązania architektoniczno-konstrukcyjne Zakres robót Charakterystyka ekologiczna Uwagi WYCIĄG Z OBLICZEŃ STATYCZNO-WYTRZYMAŁOŚCIOWYCH Zestawienie obciążeń działających na konstrukcję Wymiarowanie słupka ogrodzenia Wymiarowaniepalajundamentowego CZĘŚĆ RYSUNKOWA Rys. 03 Rozwinięcie segmentów nr Rys. 04 Rozwinięcie segmentu nr Rys. 05 Geometria i zbrojenie pala i slupkajundamentowego Rys. 06 Geometria i zbrojenie pojedynczego przęsła belekpodwalinowych 26 ABNPRO.JEKT@GMAIL.COM ADR.~S! gs- 1 Clo ;;KI~R.NI~\NIC~ UL~ ElALC~R.O\NSKA 1 2. IV-2

3 SKIERNIEWICE, GM. M. SKIERNIEWICE, Dz. NR EWID. 406, OBREB 9 1. Informacje wstępne 1.1. Dane inwestora Gmina Miasto Skierniewice Skierniewice, ul. Rynek 1 reprezentawana przez Szkoła Podstawowa nr 2 w Skierniewicach Skierniewice, ul. l-go Maja Przedmiot opracowania Przedmiotem opracowania niniejszej dokumentacji jest projekt techniczny budowy ogrodzenia wraz z rozbiórką istniejącego ogrodzenia na terenie Szkoły Podstawowej nr 2 w Skierniewicach. Projektowane ogrodzenie będzie zlokalizowane na działce nr ew. 406, obręb 9 w Skierniewicach. Zakres robót budowlanych - rozbiórkę istniejącego ogrodzenia będących przedmiotem niniejszej dokumentacji obejmuje: - budowę nowego ogrodzenia systemowego panelowego 1.3. Podstawy opracowania - umowa nr BPP z dnia r. - mapa do zasadnicza w skali 1:500 nr ew. GKK z r. - inwentaryzacja stanu istniejącego wykonana w grudniu 2016 roku - ustalenia z Zamawiającym oraz dyrektorem Szkoły Podstawowej nr 2 w Skierniewicach - program funkcjonalno-użytkowy dostarczony przez Zamawiającego - dokumentacja geotechniczna - aktualne normy branżowe i przepisy Niniejszy projekt został opracowany zgodnie z: PN-EN ISO 11091:2001 PN -B-O1025 :2004 PN-B-OI027:2002 PN-B-01029:2000 PN-B-02000:1982 PN-B-02482:1983 PN-90/B PN-B-03002:2007 PN-B-03020:1981 PN-B-03200:1990 PN-B-03264:2002 PN -82/B PN -82/B Rysunek budowlany - Projekty zagospodarowania terenu. Rysunek budowlany -- Oznaczenia graficzne na rysunkach architektoniczno-budowlanych Rysunek budowlany -- Oznaczenia graficzne stosowane w projektach zagospodarowania działki lub terenu Rysunek budowlany -- Zasady wymiarowania na rysunkach architektoniczno-budowlanych Obciążenia budowli. Zasady ustalania wartości. Fundamenty budowlane. Nośność pali i fundamentów palowych. Projekty budowlane. Obliczenia statyczne. Konstrukcje murowe. Projektowanie i obliczenie Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. Konstrukcje stalowe. Obliczenia statyczne i projektowanie Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. (ApI) Obciążenia budowli. Zasady ustalania wartości. Obciążenia budowli. Obciążenia stałe. ABNPRO.JEKT@GMAIL.COM AOR.~!;;;~ 9~- 1 L1L"1 SKU;~_Ap..JIr;;;:\NIC.~ IV_~

4 REMONT OGRODZENIA PRZY SZKOL.E PODSTAWCJWE.J NR 2 W SKIERNIEWICACH SKIERNIEWICE, GM.M. SKIERNIEWICE, Dz. NR EWID. 406, OBREB 9 PN-82/B PN-77/B PN-96/B / Az1 Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne. Obciążenia w obliczeniach statycznych. Obciążenie wiatrem. Konstrukcje stalowe budowlane. Wymagania i badania. Dz.U Nr 243. poz Ustawa z dnia 7 lipca 1994 r. Prawo budowlane. (z późniejszymi zmianami) Dz.U poz. 462 Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r. w sprawie szczegółowego zakresu i formy projektu budowlanego. Dz.U poz. 463 Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 27 kwietnia 2012r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych. Dz.U. Nr 75, poz. 690 Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 13 sierpnia 2013r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (z późniejszymi zmianami) Dz.U. Nr 120 poz Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. AD~~S! ABNPRO..JEKT@GMAIL.COM QS- 1 ClO!;;KIILI:lNIIL.\IVICIO': UL. BALCre::.I::tO\NSKA 1 2. IV-4

5 SKIERNIEWICE, GM. M. SKIERNIEWICE, Dz. NR EWID. 406, OBREB 9 2. Inwentaryzacja stanu istniejącego 2.1. Opis istniejącego zagospodarowania działki Teren znajdujący się w zakresie opracowania obejmuje zachodnią część działki m ew. 406, obręb 9 w Skierniewicach. Powierzchnia całej działki m 406 wynosi rrr', powierzchnia terenu w zakresie opracowania ,5 rrr'. Teren inwestycji ograniczają: - Od strony północnej - działka drogowa m ew. 397/1 w ciągu ul. l-go Maja - Od strony wschodniej - wschodnia część dz. ew. m znajdująca się poza zakresem opracowania - Od strony południowej - działka m ew Od strony zachodniej - działka m ew rzeka Łupia Ukształtowanie terenu: - Teren płaski ze spadkiem w kierunku zachodnim, średnia rzędna terenu: 120,50 m n.p.m. (układ wysokościowy Kronsztadt 60) Wykaz obiektów zlokalizowanych na działce: - Cztery budynki oświatowe, budynek szatni przy boisku - poza zakresem opracowarua - Dwa ogrodzone boiska sportowe - częściowo znajdujące się w zakresie opracowarua - Ogrodzenie wewnętrzne części terenu - łączące się w dwóch miejscach z ogrodzeniem przeznaczonym do rozbiórki (m 4 na rysunkach 01 i 02) - Ogrodzenie przeznaczone do rozbiórki (m 1 na rysunku 01) Przez teren działki w zakresie opracowania przebiegają sieci kanalizacji deszczowej (krzyżując się z linią przebiegu ogrodzenia od strony zachodniej) oraz podziemne linie elektroenergetyczne służące do zasilania oświetlenia boisk. W bezpośrednim sąsiedzctwie przebiegu istniejącego ogrodzenia występują krzewy oraz pnie ściętych wcześniej drzew. Istniejące ogrodzenie składa się częściowo z przęseł o konstrukcji stalowej ramowej zamontowanych do stalowych słupków osadzonych w cokole betonowym, częściowo z siatki plecionej zamocowanej do słupków stalowych osadzonych w blokach betonowych i częściowo z siatki plecionej zamocowanej na słupkach żelbetowych osadzonych w gruncie. Od strony zachodniej w części ogrodzenia o konstrukcji stalowej została zlokalizowana furtka stalowa. ABNPRO.JEKT@GMAIL.COM ADRES: 96-' DO SKIERNIEWICE UL. 8ALCER.DWSKA 12 IV-5

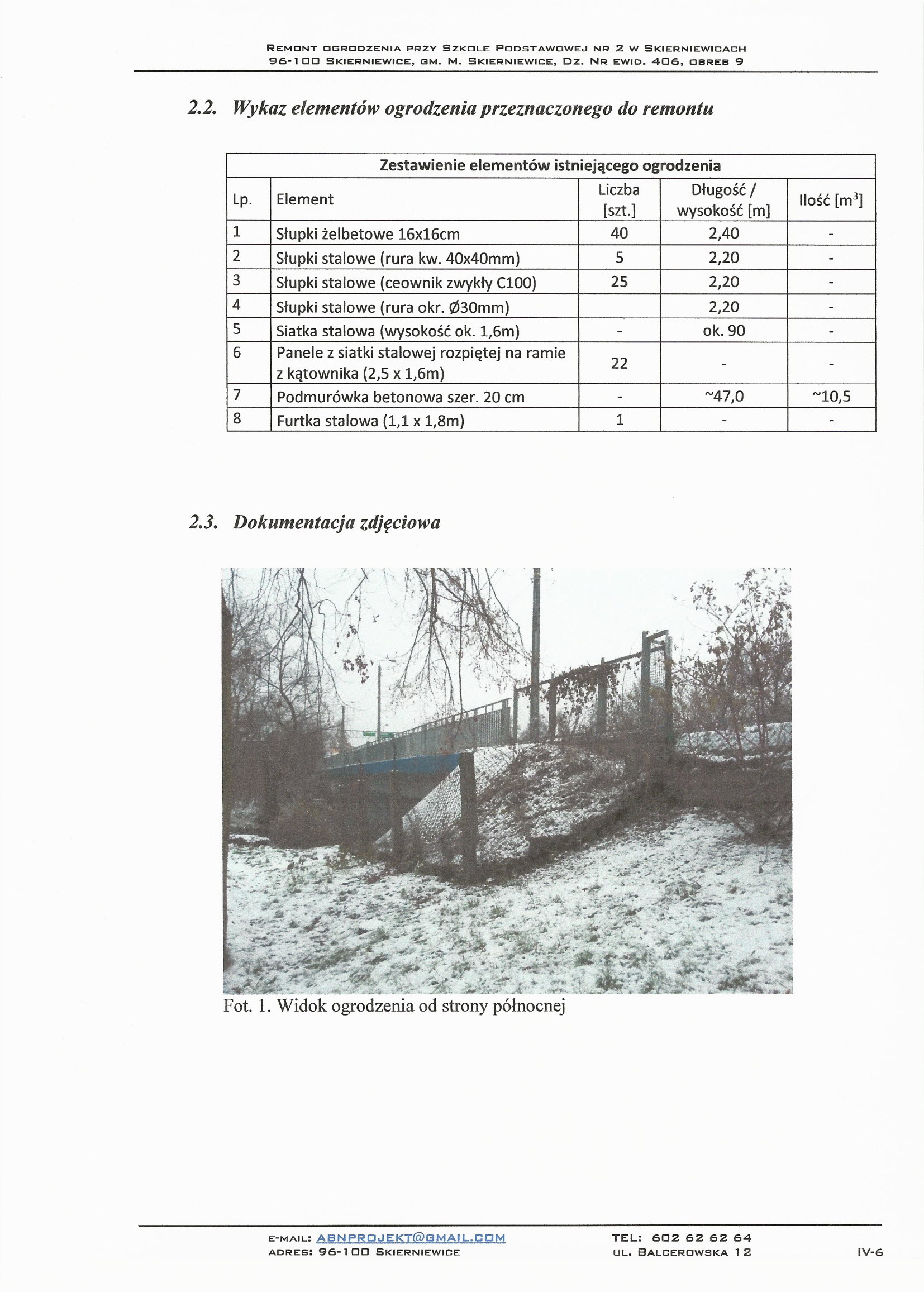

6 96-1 DO SKIERNIEWICE, GM. M. SKIERNIEWICE, Dz. NR EWID. 406, obreb Wykaz elementów ogrodzenia przeznaczonego do remontu Lp. Element Zestawienie elementów istniejącego ogrodzenia Liczba Długość / [szt.] wysokość [m] Ilość [m 3 ] 1 Słupki żelbetowe 16x16cm 40 2AO - 2 Słupki stalowe (rura kw. 40x40mm) 5 2,20-3 Słupki stalowe (ceownik zwykły C100) 25 2,20-4 Słupki stalowe (rura okr. 030mm) 2,20-5 Siatka stalowa (wysokość ok. l,6m) - ok. go - 6 Panele z siatki stalowej rozpiętej na ramie z kątownika (2,5 x l,6m) Podmurówka betonowa szer. 20 cm - ~47,O ~10,5 8 Furtka stalowa (1,1 x l,8m) Dokumentacja zdjęciowa ABNPRO.JEKT@I:3MAIL.COM ADRES: 96-1 DO SKIERNIEWICE UL. BALCERoWSKA 1 2 IV-G

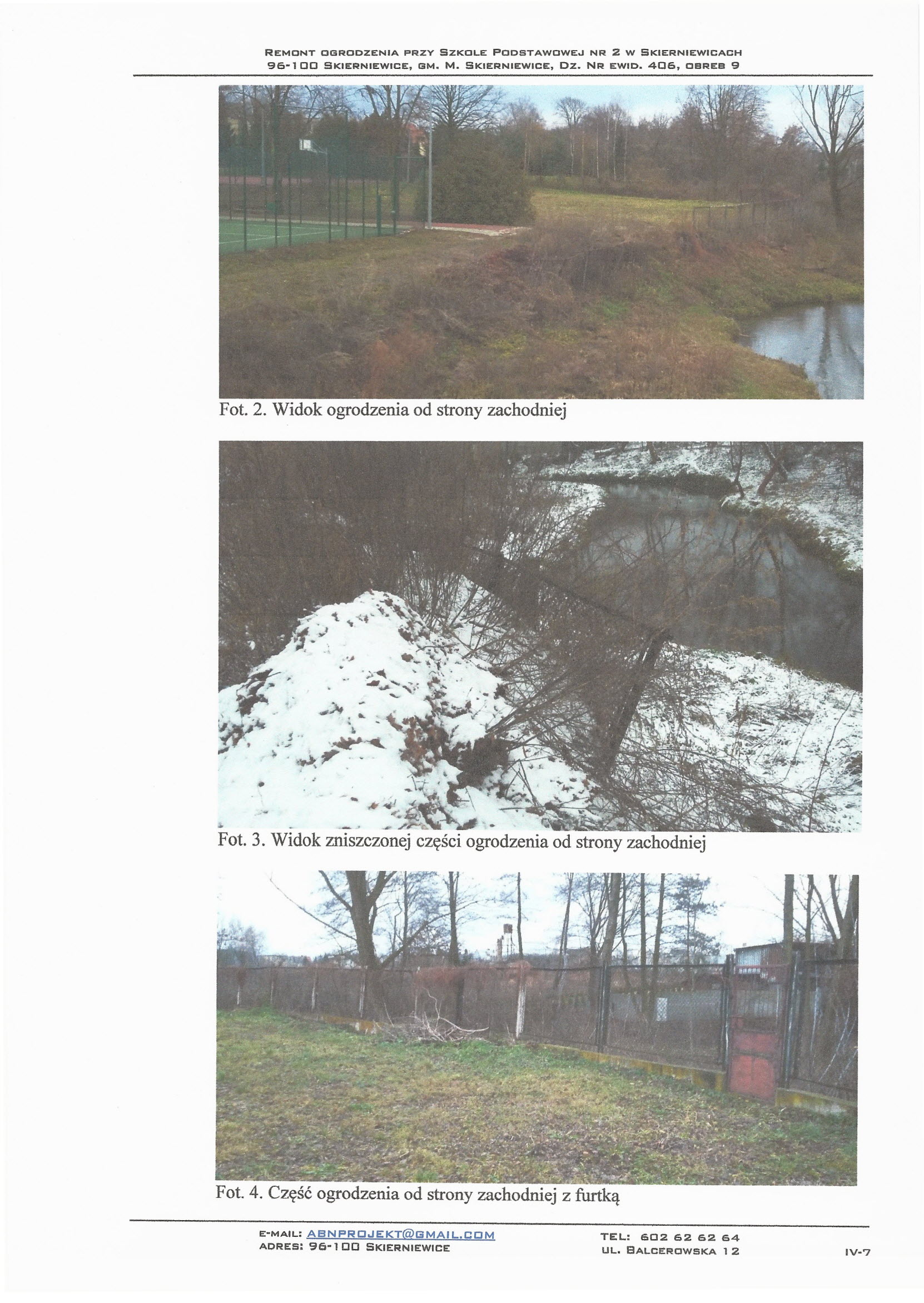

7 96-1 DO SKIERNIEWICE, GM. M. SKIERNIEWICE, Dz. NR EWIO. 406, OBREB 9 Fot. 2. Widok ogrodzenia od strony zachodniej.,j" 4/-;'". '....,..~.".,.'. Fot. 3. Widok zniszczonej części ogrodzenia od strony zachodniej Fot. 4. Część ogrodzenia od strony zachodniej z furtką ABNPRO.JEKT@GMAIL.COM AORES: 96-1 DO SKIERNIEWICE UL. BALCERoWSKA l 2 IV-?

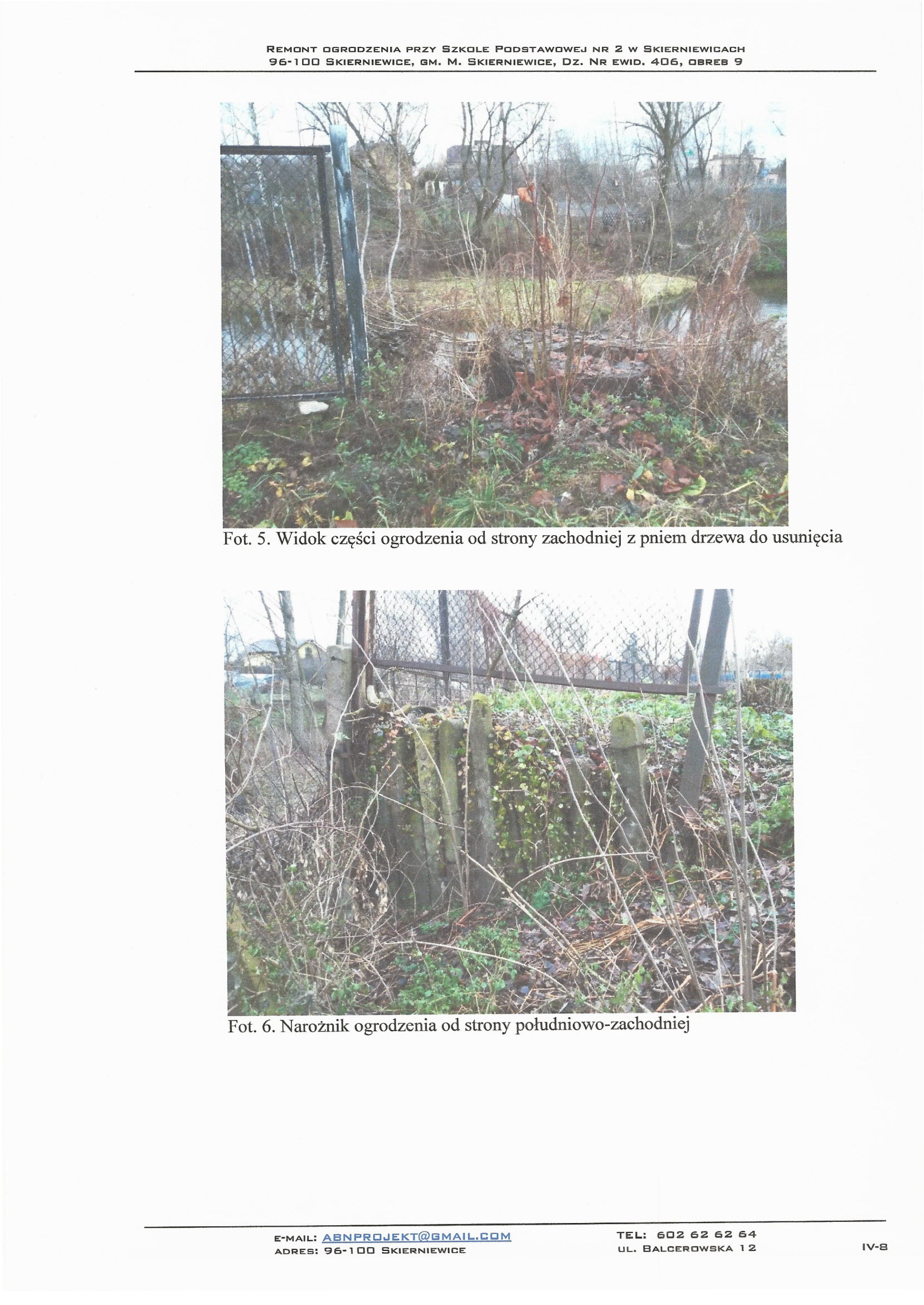

8 REMONT OGRODZENIA PRZY SZKOLE PODSTAWOWE.J NR 2 W SKIERNIEWICACH SKIERNIEWICE, GM. M. SKIERNIEWICE, OZ. NR EWID. 406, CSRES 9 Fot. 5. Widok części ogrodzenia od strony zachodniej z pniem drzewa do usunięcia Fot. 6. Narożnik ogrodzenia od strony południowo-zachodniej .: ABNPRD.JEKT@I3MAIL...CDM ADRES: SKIERNIEWICE TEL..: UL.. BAL.CEROWSKA 1 2 IV-B
