1 ZTE MF65M Instrukcja obsługi 1

2 2

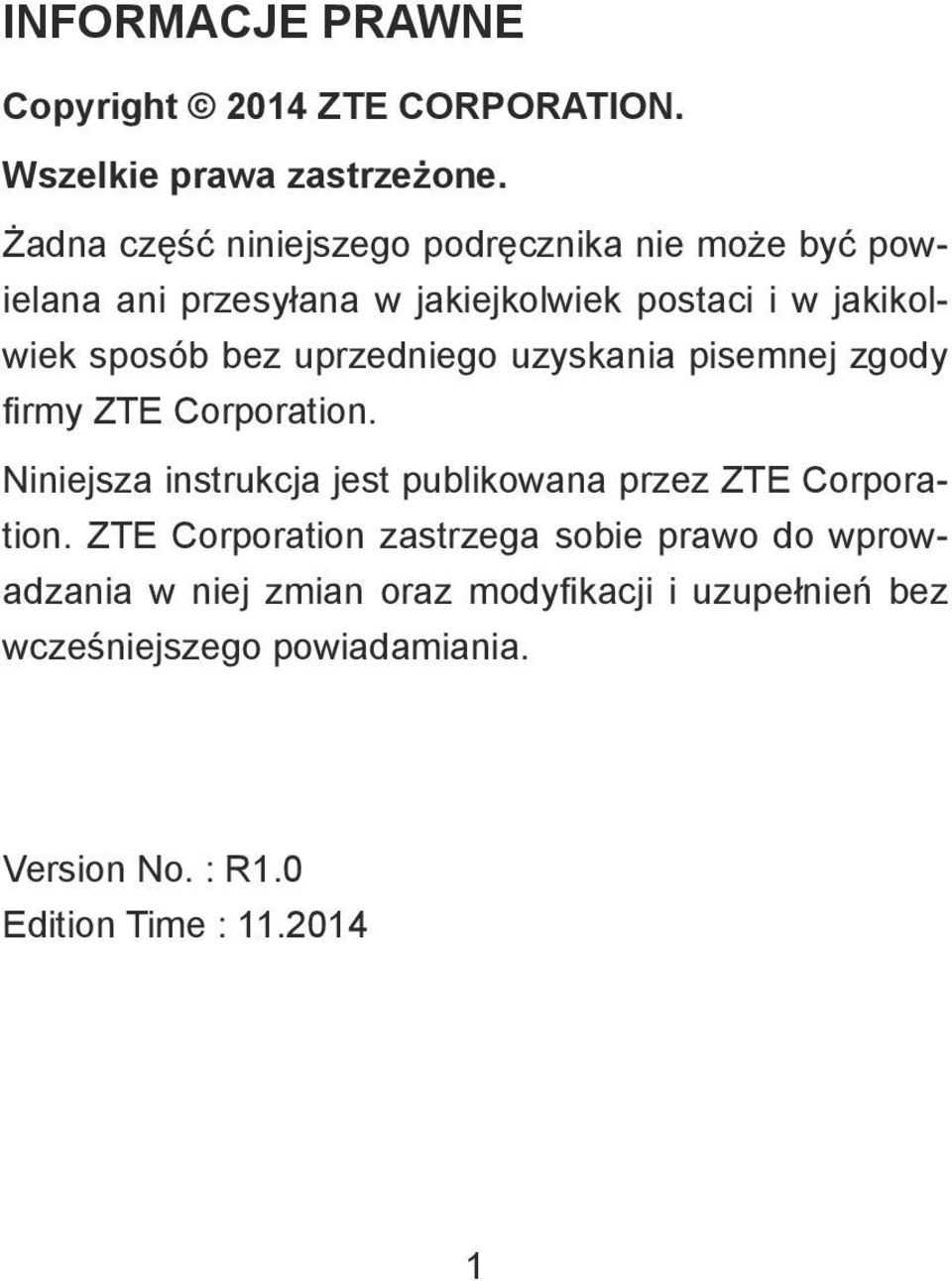

3 INFORMACJE PRAWNE Copyright 2014 ZTE CORPORATION. Wszelkie prawa zastrzeżone. Żadna część niniejszego podręcznika nie może być powielana ani przesyłana w jakiejkolwiek postaci i w jakikolwiek sposób bez uprzedniego uzyskania pisemnej zgody firmy ZTE Corporation. Niniejsza instrukcja jest publikowana przez ZTE Corporation. ZTE Corporation zastrzega sobie prawo do wprowadzania w niej zmian oraz modyfikacji i uzupełnień bez wcześniejszego powiadamiania. Version No. : R1.0 Edition Time :

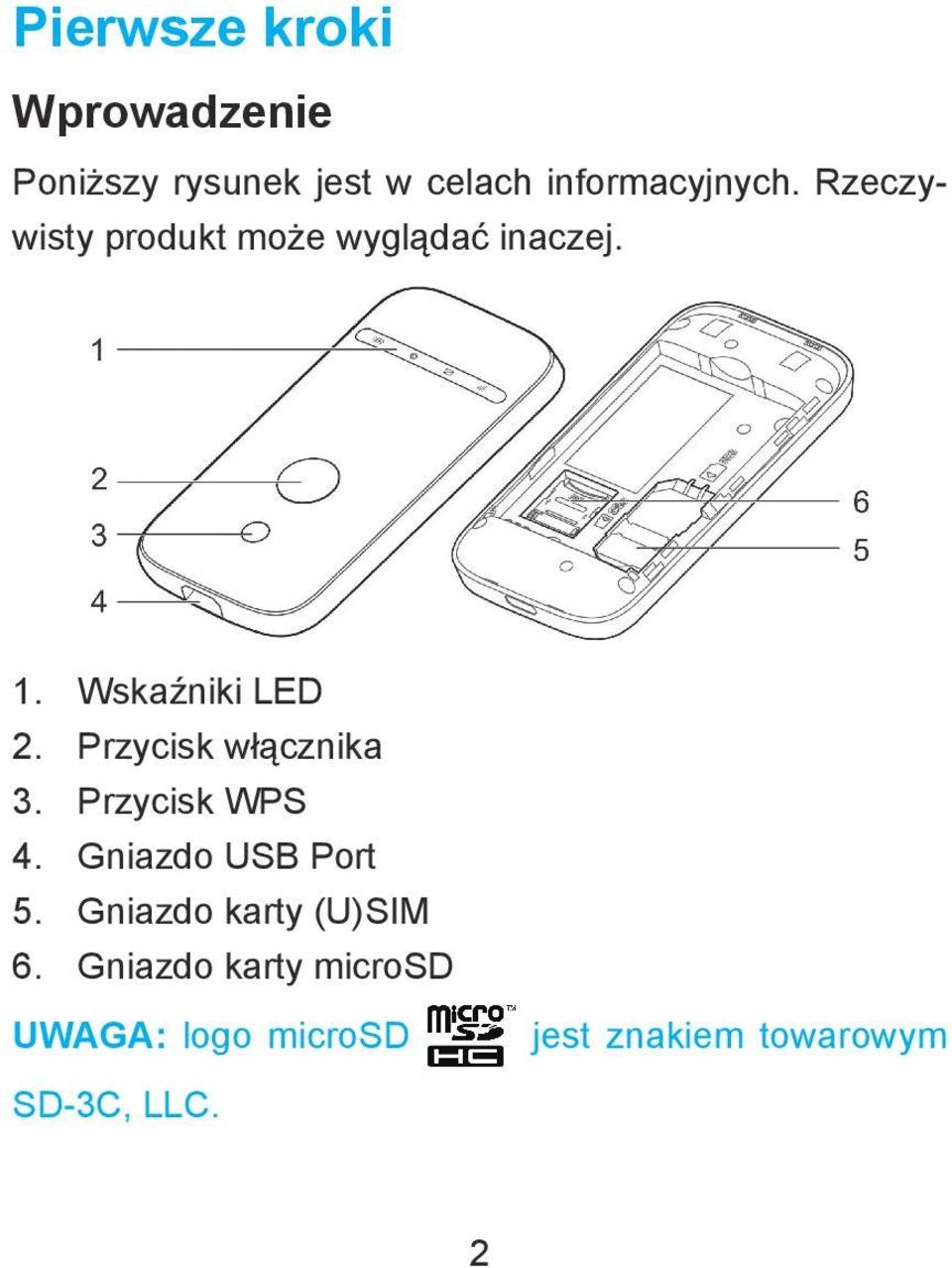

4 Pierwsze kroki Wprowadzenie Poniższy rysunek jest w celach informacyjnych. Rzeczywisty produkt może wyglądać inaczej. 1. Wskaźniki LED 2. Przycisk włącznika 3. Przycisk WPS 4. Gniazdo USB Port 5. Gniazdo karty (U)SIM 6. Gniazdo karty microsd UWAGA: logo microsd jest znakiem towarowym SD-3C, LLC. 2

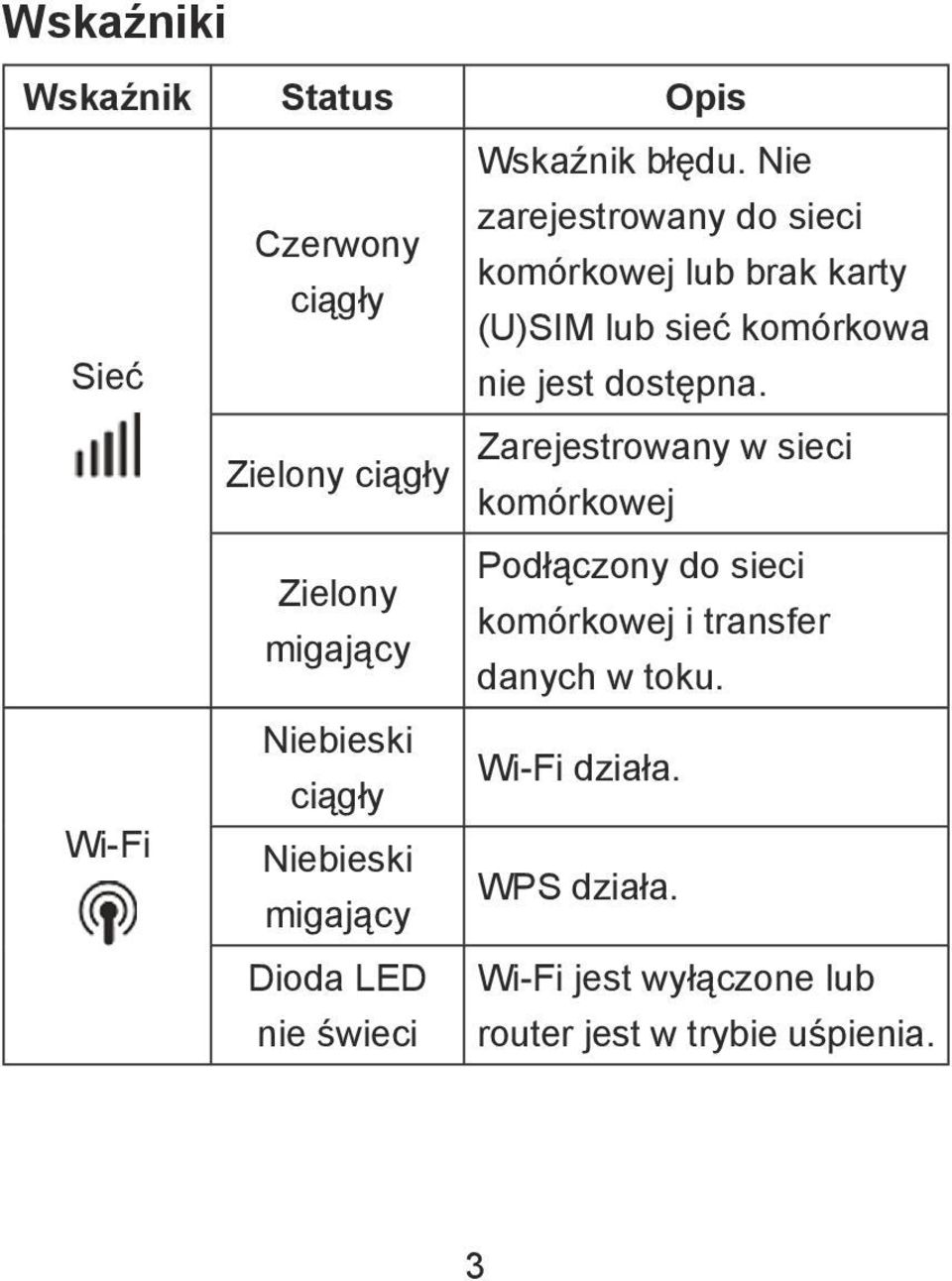

5 Wskaźniki Wskaźnik Status Opis Wskaźnik błędu. Nie zarejestrowany do sieci Czerwony komórkowej lub brak karty ciągły (U)SIM lub sieć komórkowa Sieć nie jest dostępna. Zarejestrowany w sieci Zielony ciągły komórkowej Podłączony do sieci Zielony komórkowej i transfer migający danych w toku. Niebieski ciągły Wi-Fi działa. Wi-Fi Niebieski migający WPS działa. Dioda LED nie świeci Wi-Fi jest wyłączone lub router jest w trybie uśpienia. 3

6 SMS Bateria Niebieski Masz nieprzeczytane ciągły wiadomości. Niebieski Masz nową wiadomość migający LED nie Brak wiadomości świeci Czerwony Niski poziom baterii. Proszę ciągły/ naładować baterię. migający Zielony Bariera jest w trakcie migający ładowania Poziom naładowania baterii Zielony ciągły jest średni lub wysoki Urządzenie jest w trybie Dioda LED uśpienia a bateria nie jest nie świeci. ładowana lub bateria nie jest włożona. 4

7 Rodzaje połączeń Urządzenie umożliwia łączenie się z internetem na dwa sposoby oraz obsługuje grupę klientów umożliwiając im surfowanie w Internecie w tym samym czasie. Przedstawione rodzaje połączeń maja jedynie charakter informacyjny. Tryb 3G: Użyj swojej karty (U)SIM do uzyskania dostępu do Internetu. Tryb Internet Wi-Fi: Urządzenie poprzez Wi-Fi połączy się z innym urządzeniem WLAN (hotspot, router, itp.) mającym dostęp do Internetu. Urządzenie WLAN jest już podłączone do Internetu. UWAGA: Podsieci urządzenia i innego urządzenia WLAN muszą być różne 5

8 Instalacja 1. Przesuń tylną pokrywę i zdejmij ją 2. Włóż kartę (U)SIM. WAŻNE: Urządzenie nie obsługuje Micro/Nano lub innych niestandardowych kart SIM. Aby uniknąć uszkodzenia urządzenia, nie należy ich używać. 6

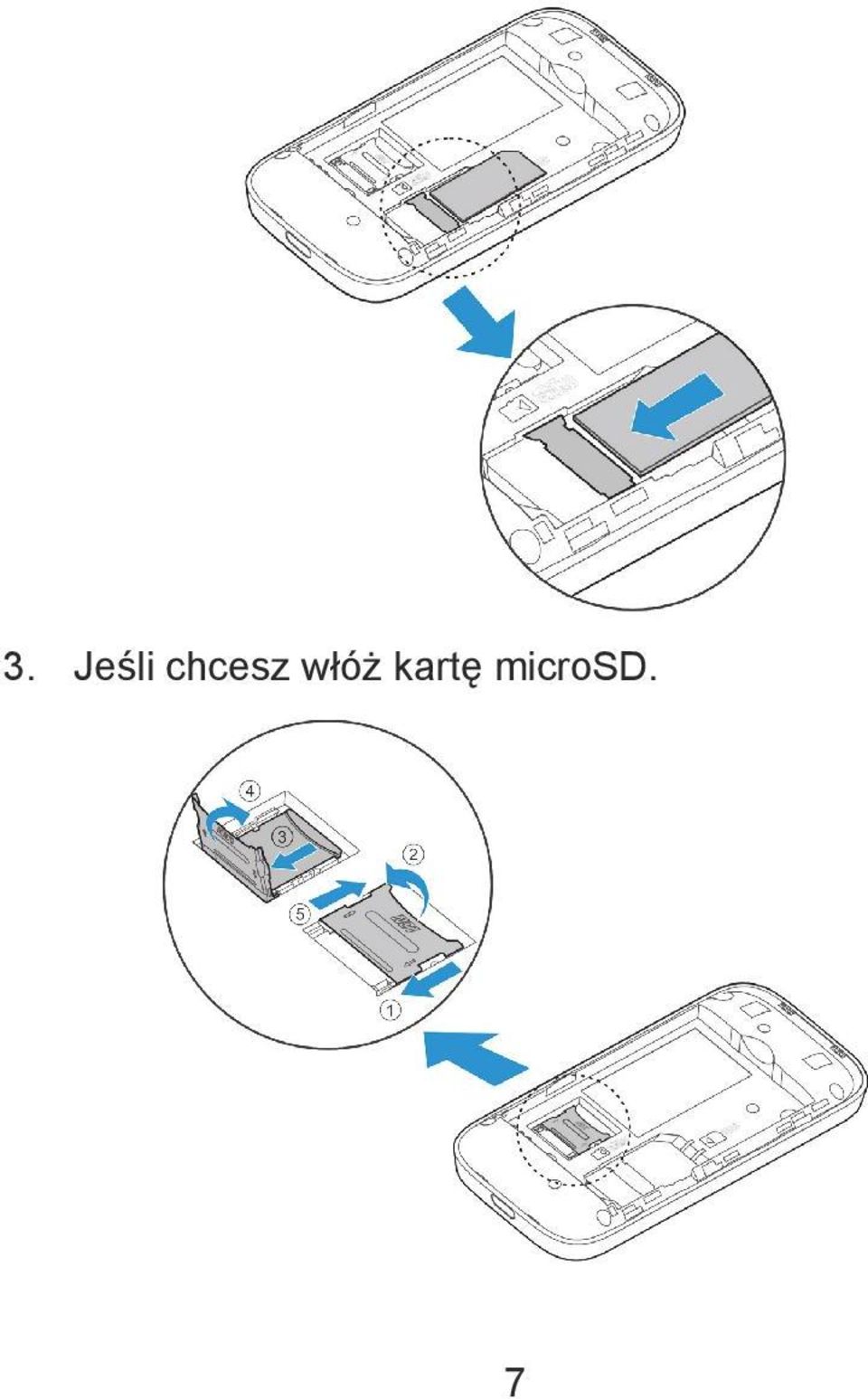

9 3. Jeśli chcesz włóż kartę microsd. 7

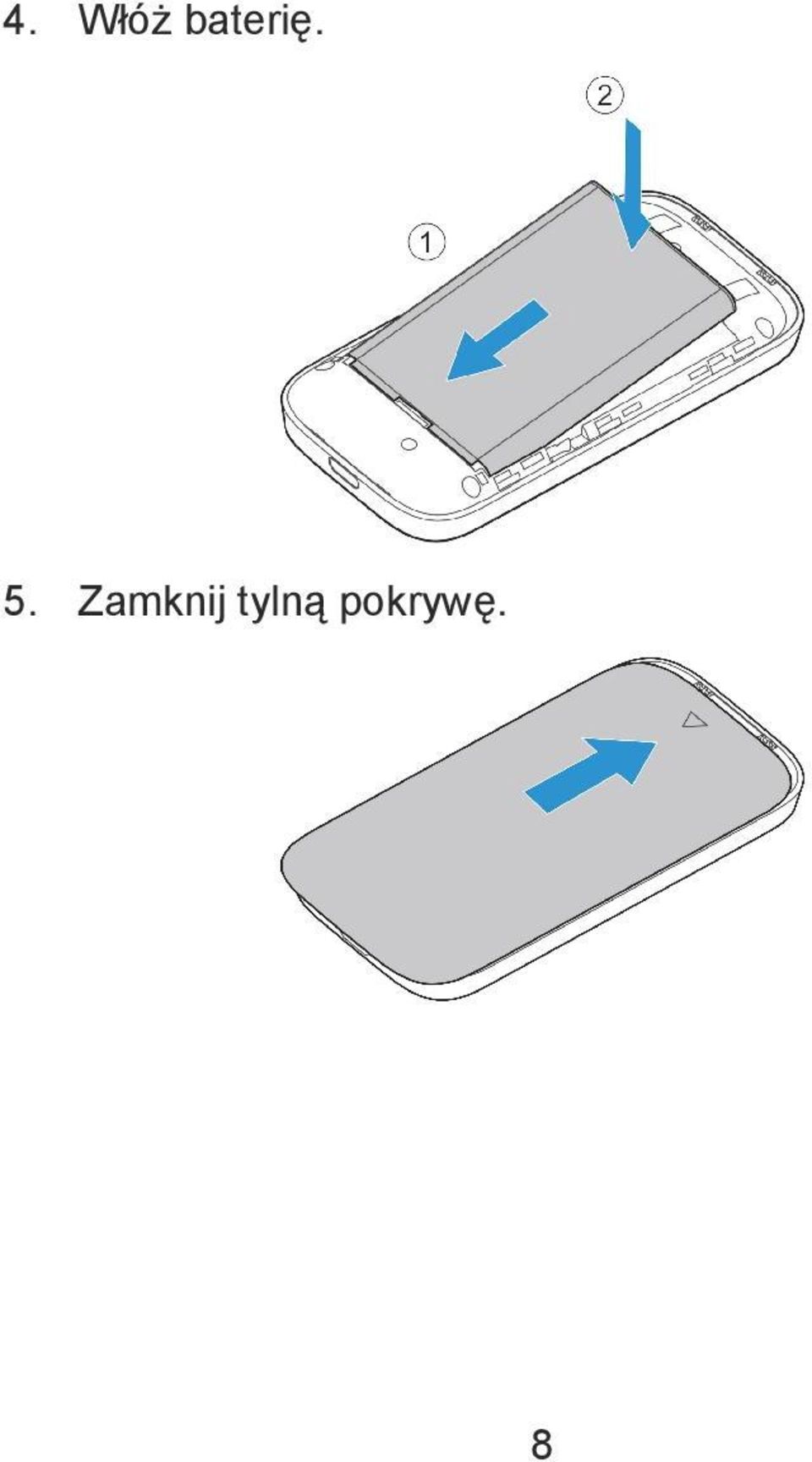

10 4. Włóż baterię. 5. Zamknij tylną pokrywę. 8

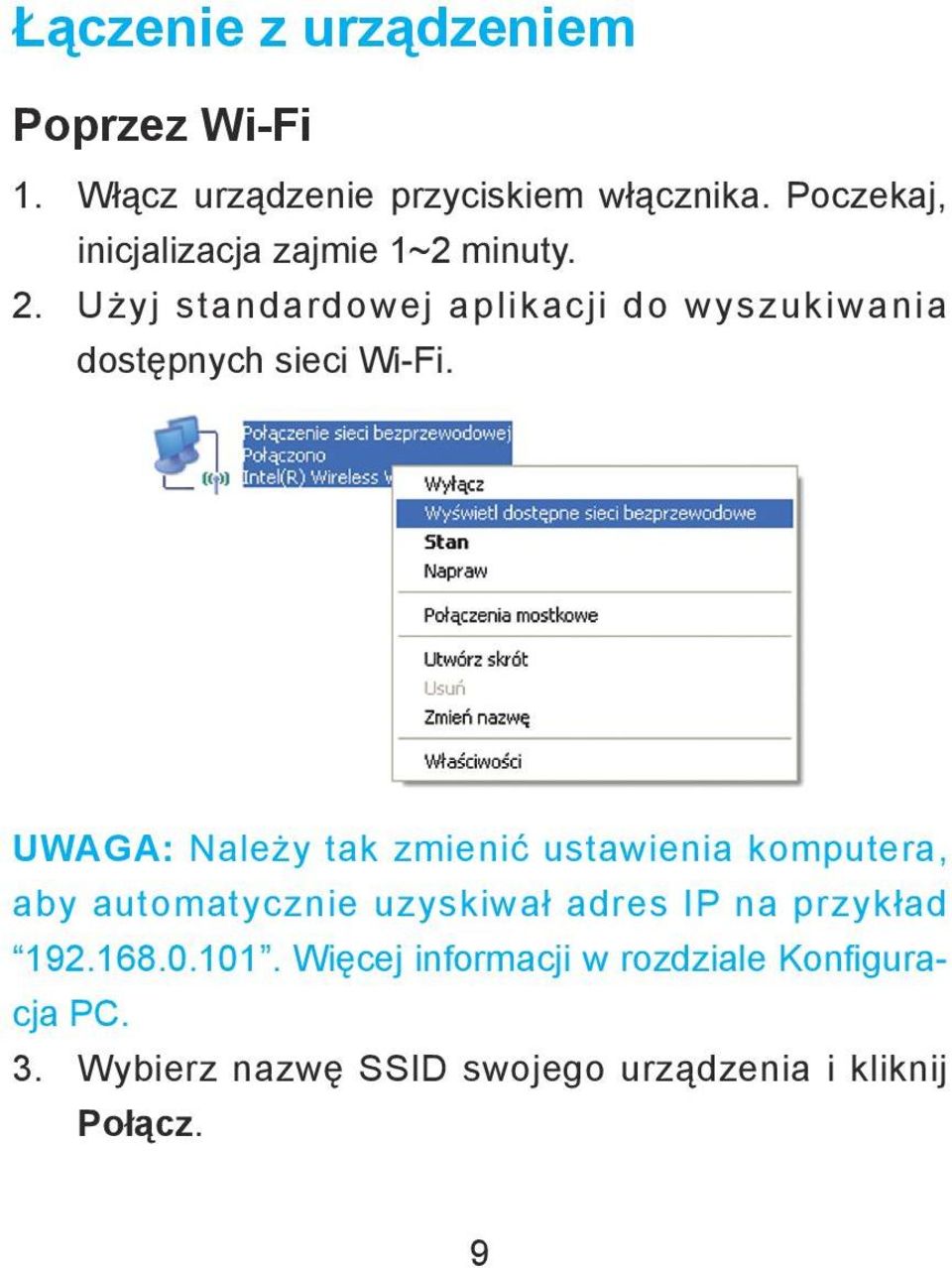

11 Łączenie z urządzeniem Poprzez Wi-Fi 1. Włącz urządzenie przyciskiem włącznika. Poczekaj, inicjalizacja zajmie 1~2 minuty. 2. Użyj standardowej aplikacji do wyszukiwania dostępnych sieci Wi-Fi. UWAGA: Należy tak zmienić ustawienia komputera, aby automatycznie uzyskiwał adres IP na przykład Więcej informacji w rozdziale Konfiguracja PC. 3. Wybierz nazwę SSID swojego urządzenia i kliknij Połącz. 9

12 UWAGA: Proszę sprawdzić naklejkę na urządzeniu, z domyślną nazwą SSID. 4. Wprowadź hasło i kliknij Połącz. UWAGA: Może być konieczne wprowadzenie hasła do Wi-Fi. Domyślne hasło znajduje się na naklejce urządzenia. 10

13 5. Odczekaj chwilę do momentu gdy nastąpi połączenie. Poprzez kabel USB 1. Podłącz urządzenie kablem USB do komputera. 2. Włącz urządzenie. 3. System operacyjny wykryje urządzenie i automatycznie zakończy instalację. UWAGA: Jeśli system nie rozpocznie instalacji automatycznie, możesz ją przeprowadzić, wybierając ścieżkę Mój Komputer > > ZTEMODEM. 4. W chwilę później połączenie zostanie pomyślnie ustanowione. 11

14 Dostęp do internetu Tryb 3G Po połączeniu z komputerem możesz połączyć sie z internetem. Do wyboru jest tryb Ręczny lub Automatyczny. Domyślnie ustawiony jest tryb Automatyczny. Tryb Opis Urządzenie będzie łączyć się z Automatyczny Internetem automatycznie. Zaloguj sie do internetowej strony zarządzania webgui i wybierz Ustawienia > Ustawienia sieci Ręczny >WAN Tryb połączenia >Ręczny, a następnie kliknij Połącz lub Rozłącz. UWAGA: Jeśli chcesz zmodyfikować szczegółowe parametry urządzenia, należy zalogować się na stronie konfiguracyjnej lub Domyślnym hasłem jest admin. 12

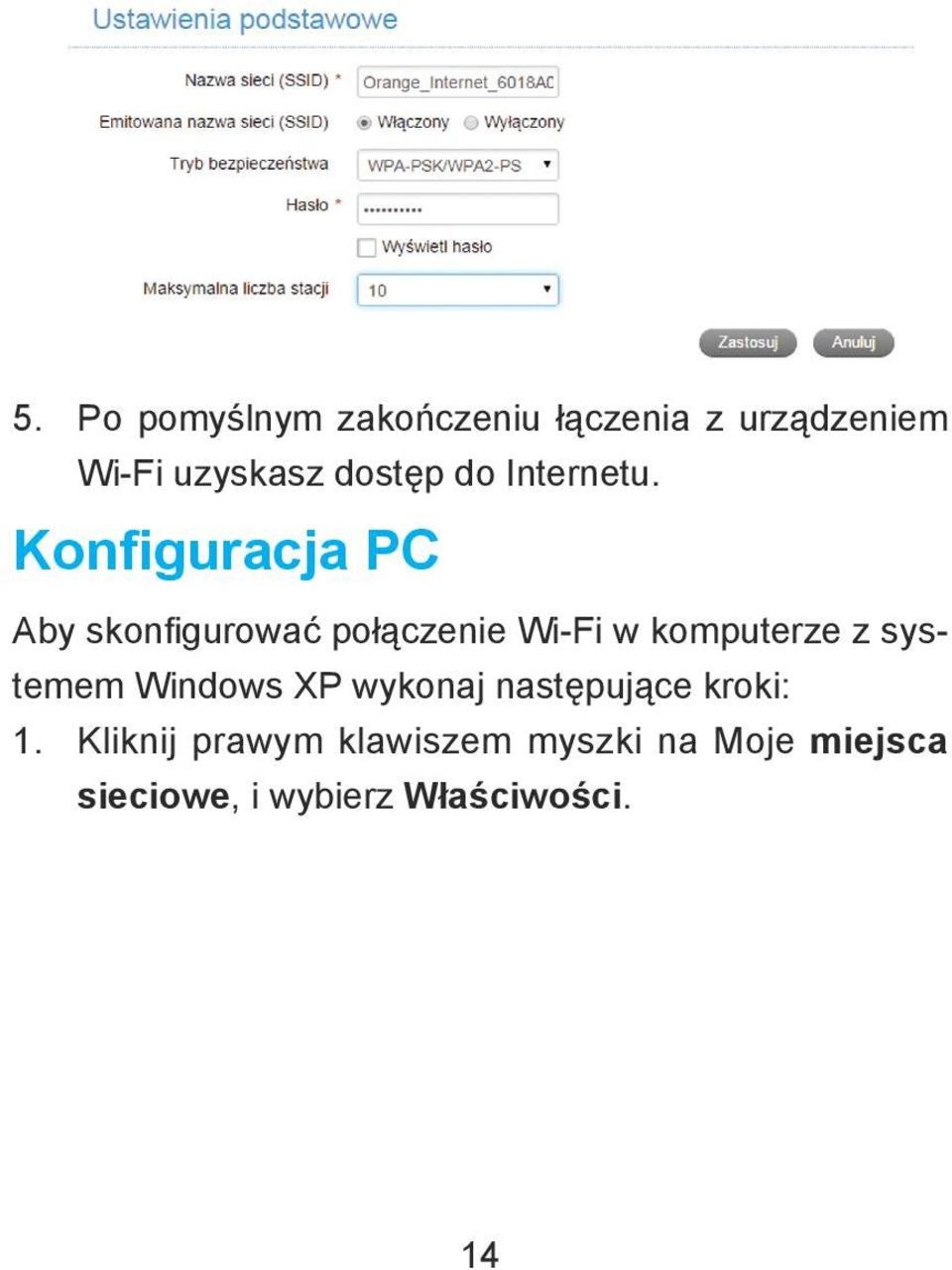

15 Tryb Internetu poprzez Wi-Fi 1. Zaloguj sie na stronie konfiguracyjnej urządzenia. 2. Wybierz Ustawienia > Punkt dostępu. 3. Wybierz Preferowana Sieć zaznacz Wi-Fi a następnie naciśnij Zastosuj. UWAGA: Musisz włączyć Punkt dostępu Wi-Fi i wybrać preferowaną sieć Wi-Fi. 4. Podłączenie do urządzenia Wi-Fi. Wprowadź informacje o Wi-Fi w obszarze Ustawienia Wi-Fi, a następnie kliknij przycisk Zastosuj. UWAGA: Kliknij a otrzymasz więcej informacji. 13

16 5. Po pomyślnym zakończeniu łączenia z urządzeniem Wi-Fi uzyskasz dostęp do Internetu. Konfiguracja PC Aby skonfigurować połączenie Wi-Fi w komputerze z systemem Windows XP wykonaj następujące kroki: 1. Kliknij prawym klawiszem myszki na Moje miejsca sieciowe, i wybierz Właściwości. 14

17 2. Naciśnij prawy klawisz myszki na Połączenia bezprzewodowe i wybierz Właściwości. 15

18 3. Wybierz Internet Protocol(TCP/IP), i kliknij Właściwości. 16

19 4. Wybierz Uzyskaj adres IP automatycznie oraz Uzyskaj adres DNS automatycznie i kliknij OK aby zakończyć konfigurację. 17

20 Ostrzeżenia i uwagi Dla właściciela Niektóre urządzenia elektroniczne takie jak elektroniczne systemy montowane w pojazdach są podatne na zakłócenia elektromagnetyczne w przypadku ich niewłaściwego ekranowania. Jeśli to konieczne zalecamy skonsultowanie się z producentem urządzenia przed użyciem modemu. Stosowanie komputera PC oraz modemu może zakłócać pracę urządzeń medycznych takich aparaty słuchowe albo rozruszniki serce. Prosimy starać się zawsze trzymać modem w odległości większej niż 20 centymetrów od takich urządzeń, jeśli są one w użyciu. Jeśli to konieczne, wyłącz modem. Przed użyciem modemu skonsultuj się z lekarzem albo producentem urządzenia medycznego. Pamiętaj o ograniczeniach dotyczących użycia w miejscach takich jak warsztaty czy zakłady chemiczne, gdzie przetwarzane są gazy lub produkty zapalne. Jeśli jest to wymagane, nie używaj modemu. 18

21 Używanie elektronicznych urządzeń nadawczych w samolotach, na stacjach benzynowych, w szpitalach jest zabronione. Należy przestrzegać wszystkich znaków ostrzegawczych i wyłączać urządzenie w tych warunkach Nie dotykaj anteny wewnętrznej modemu, jeśli nie jest to konieczne. Może to wpłynąć negatywnie na pracę modemu. Modem przechowuj z dala od miejsc, do których dostęp mają małe dzieci, ponieważ użyty jako zabawka, może on wyrządzić krzywdę. W celu uniknięcia poparzenia nie należy dotykać metalowych części urządzenia, gdy ono pracuje. 19

22 Korzystanie z urządzenia Zaleca się stosowanie oryginalnych akcesoriów bądź akcesoriów zaakceptowanych przez producenta. Używanie jakichkolwiek nieautoryzowanych akcesoriów może wypływać na pracę urządzenia i może naruszyć przepisy dotyczące urządzeń telekomunikacyjnych. Unikaj używania modemu w pobliżu urządzeń lub obiektów wykonanych ze struktur metalowych, które mogą emitować fale elektromagnetyczne. Poza tym mogą one mieć wpływ na jakość sygnału. Modem nie jest wodoodporny, dlatego staraj się, aby był on zawsze suchy i przechowuj go w zacienionym i chłodnym miejscu. Nie używaj modemu zaraz po nagłej zmianie temperatury. W takim przypadku na zewnątrz i wewnątrz modemu wytworzy się rosa, dlatego nie używaj go dopóki modem nie wyschnie. 20

23 Obchodź się z urządzeniem ostrożnie. Nie upuszczaj, nie zginaj nie uderzaj nim o twarde przedmioty. W przeciwnym razie urządzenie może ulec uszkodzeniu Nie próbuj rozmontowywać urządzenia, ponieważ tylko wykwalifikowana osoba może przeprowadzić naprawę. Rekomendowany zakres temperatur i wilgotności to odpowiednio 0 C ~ +40 C i 5% ~ 95%. Obsługa baterii Nie zwieraj końcówek baterii, gdyż może to spowodować nadmierne wydzielanie ciepła i pożar. Nie należy przechowywać baterii w gorących miejscach lub wrzucać ich do ognia. Nie należy rozbierać ani modyfikować baterii. Jeżeli nie używasz akumulatora przez dłuższy czas, należy wyjąć go z urządzenia i przechowywać w chłodnym, suchym miejscu. Nigdy nie używaj uszkodzonej lub zużytej ładowarki lub baterii. 21

24 Zwróć zużytą baterię do dostawcy lub umieścić ją w miejscu do tego wyznaczonym. Nie wyrzucaj jej do śmieci w domu. UWAGA: Jeśli akumulator jest uszkodzony, unikaj bezpośredniego kontaktu skóry i oczu z cieczami zawartymi w akumulatorze. W przypadku kontaktu, takie miejsce należy dokładnie przemyć dużą ilością świeżej wody i w razie potrzeby poprosić o pomoc lekarza. Ograniczenie odpowiedzialności ZTE nie bierze odpowiedzialności za jakiekolwiek rzeczywiste, bezpośrednie lub pośrednie szkody, także w formie utraconych korzyści czy też spowodowane utratą danych, a w szczególności utratę zysków, przerwanie działalności, koszty kapitału, koszty urządzeń zastępczych lub produktu, wszelkich kosztów przestojów powstałych w związku z używaniem niniejszego urządzenia. 22

25 SAR współczynnik absorpcji promieniowania To urządzenie jest nadajnikiem i odbiornikiem fal radiowych. Zostało zaprojektowane w taki sposób, aby nie przekroczyć limitów emisji fal radiowych zalecanych przez międzynarodowe wytyczne. Wytyczne te zostały opracowane przez niezależną Międzynarodową Komisję ds. Ochrony przed Promieniowaniem Niejonizującym (ang. ICNIRP International Comission of Non-ionizing Radiation Protection) z uwzględnieniem marginesu bezpieczeństwa w celu zagwarantowania ochrony wszystkim osobom, niezależnie od ich wieku i stanu zdrowia. Wytyczne wykorzystują jednostkę pomiaru znaną, jako Specific Absorption Rate, czyli SAR. Limit SAR dla telefonów komórkowych wynosi 2,0 W / kg, a najwyższa wartość SAR tego urządzenia otrzymana podczas testów wyniosła 1,193 W / kg. SAR jest mierzony przy największej mocy nadawczej urządzenia, rzeczywista wartość SAR jest zazwyczaj niższa od podanej powyżej. Spowodowane jest to automatyczną zmianą poziomu mocy urządzenia tak, aby zapewnić stosowanie minimalnej moc wymaganej do komunikowania się z siecią. 23

26 Ochrona środowiska Symbol WEEE (pokazany z lewej strony) na produkcie lub jego opakowaniu oznacza, że produktu tego nie należy utylizować lub wyrzucać wraz z odpadami z gospodarstwa domowego. Użytkownik ma obowiązek pozbywać się odpadów ze sprzętu elektronicznego lub elektrycznego przez dostarczenie ich do wyznaczonego punktu, w którym takie niebezpieczne odpady są poddawane recyklingowi. Gromadzenie odpadów tego typu w izolowanych miejscach oraz właściwe ich odzyskiwanie przyczynia się do ochrony środowiska. Ponadto prawidłowy recykling sprzętu elektronicznego i elektrycznego zapewnia bezpieczeństwo zdrowia i otoczenia człowieka. Dodatkowe informacje o utylizacji i odzyskiwaniu odpadów ze sprzętu elektronicznego i elektrycznego oraz punktach odbioru tego typu odpadów można uzyskać w lokalnych urzędach, w punktach zbiórki odpadów i wysypiskach, w miejscu, w którym zakupiono 24

27 sprzęt lub u producenta sprzętu. Zgodnie z przepisami Ustawy z dnia 29 lipca 2005 r. o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się sprzętu elektronicznego lub elektrycznego, jest zobowiązany do oddania go do punktu zbierania zużytego sprzętu. Powyższe obowiązki ustawowe zostały wprowadzone w celu ograniczenia ilości odpadów powstałych ze zużytego sprzętu elektrycznego i elektronicznego oraz zapewnienia odpowiedniego poziomu zbierania, odzysku i recyklingu zużytego sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają negatywny wpływ na środowisko i zdrowie ludzi. 25

28 Rozwiązywanie problemów Problem Nie można nawiązać połączenie USB między urządzeniem a komputerem Nie można nawiązać połączenia WiFi pomiędzy urządzeniem a klientem. Sugerowane rozwiązanie Musisz zainstalować oprogramowanie. Uruchom program instalacyjny Mój Komputer > ZTE- MODEM. Jeśli sterownik urządzenia jest nieprawidłowy, należy ponownie zainstalować oprogramowanie. Upewnij się, że funkcja Wi-Fi jest aktywna. Odśwież listę sieci i wybierz prawidłowe SSID. Sprawdź adres IP, aby upewnić się, że klient może uzyskać adres IP automatycznie za pomocą protokołu internetowego (TCP / IP) Po połączeniu z urządzeniem wprowadź poprawny klucz sieciowy (Hasło Wi-Fi). 26

29 Problem Po podłączeniu się do urządzenia nie można uzyskać dostępu do internetu. Kiedy używam trybu Punktu Dostępu, nie można uzyskać dostępu do Internetu. Sugerowane rozwiązanie Upewnij sie czy twoja karta (U)SIM jest dostępna. Zmień lokalizację, znajdź miejsce z dobrym poziomem sygnału sieci. Sprawdź ustawienia trybu połączeń WAN. Skontaktuj się z dostawcą usług i potwierdź ustawienia APN. Upewnij sie, że urządzenie WLAN jest połączone z internetem. Upewnij się, że podsieć urządzenia WLAN i podsieć twojego urządzenia nie są jednakowe. 27

30 Problem Nie można wejść na stronę konfiguracyjną urządzenia Sugerowane rozwiązanie Wprowadź poprawny adres. Domyślny adres to lub Używaj tylko jednej karty sieciowej w twoim PC. Nie używaj serwerów proxy 28

31 Hasła Problem Sugerowane rozwiązanie Hasło do sieci Wi-Fi znajduje sie na naklejce urządzenia. Domyślne hasło do logowania na stronie konfiguracyjnej urządzenia webgui to admin. Jeśli hasło zostanie zmienione a użytkownik zapomni nowe hasło, należy przywrócić urządzenie do ustawień fabrycznych. Przy włączonym urządzeniu naciśnij przycisk włącznika i WPS. Przytrzymaj je wciśnięte do momentu wyłączenia się wszystkich świecących do tej pory wskaźników LED. 29

32 DEKLARACJA ZGODNOŚCI Niniejszym oświadcza się, że wymieniony niżej produkt: Typ produktu: HSPA+ ufi Model Nr: MF65M Spełnia wymagania dyrektywy w sprawie sprzętu radiowego i telekomunikacyjnych urządzeń końcowych (Dyrektywa 1999/5/EC). Niniejsza deklaracja ma zastosowanie w przypadku wszystkich wyprodukowanych egzemplarzy identycznych z próbkami przedłożonymi do testów/oceny. Ocena zgodności wyrobu z wymaganiami dyrektywy dotyczącej sprzętu radiowego i telekomunikacyjnych urządzeń końcowych (Dyrektywa 1999/5/EC) została wykonana przez American TCB (jednostka notyfikowana No.1588) w oparciu o następujące standardy: 30

33 Bezpieczeństwo EMC Radio Zdrowie EN :2006+ EN :2006/A11:2009+ EN :2006/A12:2011+ EN :2006/A1:2010 EN V1.9.2; EN V1.3.1; EN V2.1.1; EN V1.5.1; EN V9.0.2; EN V5.2.1; EN V5.2.1; EN V1.7.1; EN 62311:2008; EN :2010; EN 62479:

34 Odpowiedzialność związana z deklaracją spoczywa na producencie: ZTE Corporation ZTE Plaza, Keji Road South, Hi-Tech, Industrial Park, Nanshan District, Shenzhen, Guangdong, , P.R.China Osoba upoważniona po stronie firmy: Xu Feng Dyrektor ds. jakości ZTE Corporation Nazwisko drukowanymi literami i stanowisko w firmie Shenzhen, 25Paźdzeirnika 2013 Miejsce i Data Potwierdzony prawnie podpis 32

35 33

36 ZTE CORPORATION NO. 55, Hi-tech Road South, ShenZhen, P.R.China Postcode:
