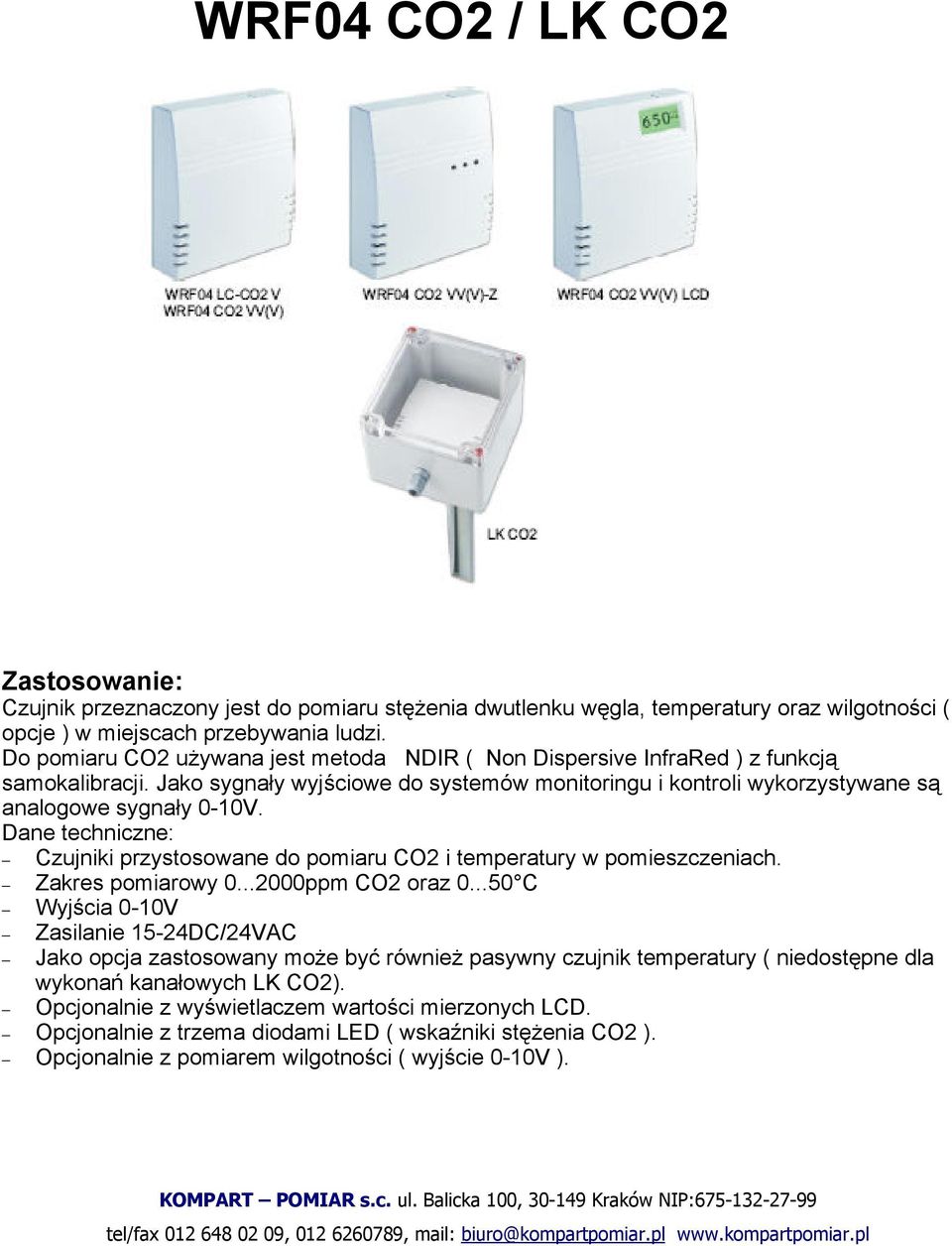

1 WRF04 CO2 / LK CO2 Zastosowanie: Czujnik przeznaczony jest do pomiaru stężenia dwutlenku węgla, temperatury oraz wilgotności ( opcje ) w miejscach przebywania ludzi. Do pomiaru CO2 używana jest metoda NDIR ( Non Dispersive InfraRed ) z funkcją samokalibracji. Jako sygnały wyjściowe do systemów monitoringu i kontroli wykorzystywane są analogowe sygnały 0-10V. Dane techniczne: Czujniki przystosowane do pomiaru CO2 i temperatury w pomieszczeniach. Zakres pomiarowy ppm CO2 oraz C Wyjścia 0-10V Zasilanie 15-24DC/24VAC Jako opcja zastosowany może być również pasywny czujnik temperatury ( niedostępne dla wykonań kanałowych LK CO2). Opcjonalnie z wyświetlaczem wartości mierzonych LCD. Opcjonalnie z trzema diodami LED ( wskaźniki stężenia CO2 ). Opcjonalnie z pomiarem wilgotności ( wyjście 0-10V ).

2 Dostępne typy: WRF04 LC-CO2 V WRF04 CO2 VV WRF04 CO2 VVV... LK CO2 V CO2: V CO2: V / Temp: V CO2: V / Temp: V / Wilgotnośc: V CO2: V, do montażu w kanałach wentylacyjnych, z przewodem 1,5 m. Typy / Opcje ( niedostępne dla typu WRF04 LC-CO2 V) - LCD Wyświetlacz ciekłokrystaliczny wartości mierzonych. u - R Przekaźnik on/off - Z 3 diody LED jako wskażniki stężenia CO2 Normy i standardy Zgodność CE : 2004/108/EG Zgodność elektromagnetyczna Wymogi bezpieczeństwa: 2001/95/EG EMC: EN :2002 EN :2002 Dane techniczne: Ogólne: Zasilanie: 15-24VDC (±10%) or 24VAC (±10%) (SELV) Power consumption: max. 3W / max.6va Zaciski przyłączeniowe: listwa zaciskowa, max. 1,5mm² Wyjścia: CO2, V, maksymalne obciążenie 10mA Temperatura V, maksymalne obciążenie 10mA Wilgotność V, maksymalne obciążenie 10mA Pomiar CO2: ppm, NDIR (non dispersive infrared) Dryft temperaturowy CO2: <0,2% zakresu na 1 C Błąd pomiary w 21 C: CO2: ±40ppm + 4% wskazania Temperatura: ±1K zakresu Wilgotność: ±3% (w zakresie % rh) Czas nagrzewania: < 2 minuty Czas reakcji: < 10 minut Stabilność CO2: < 2% zakresu przez cały okres żywotności czujnika (typowa żywotność: 15 lat) Powtażalność pomiaru: <1% zakresu Okresy kalibracji: kalibracja nie jest wymagana - ABCLogic Obudowa: Ochrona IP: Warunki pracy: WRF04 (LC-)CO2 x: materiał ASA, biały LK CO2: obudowa czujnika: PC 120mmx120mmx85mm, z przezroczystą pokrywą. Lanca pomiarowa: stal długość 300 mm, Ø30mm, z flanszą montażową. IP20 zgodnie z EN C, wilgotność maksymalnie 85%rH

3 Waga: WRF04 (LC-)CO2...: 90g LK C02...: 1,3kg Opcja R: Opcja LCD Option Z Wyjście przekaźnikowe: przekażnik z możliwością ustawienia progu zadzałania, maksymalne obciążenie. 2A, 24V AC/DC Wyświetlacz LCD wartości mierzonych i parametrów pracy. 3 diody led jako wskaźniki poziomu stężenia CO ppm: świeci dioda zielona ppm: świeci dioda żółta ppm: żwieci dioda czerwona.!!! BEZPIECZEŃSTWO!!! Instalacja i montaż przeprowadzone mogą być tylko przez wykwalifikowanych elektryków.!!! Czujniki nie mogą pracować w systemach chroniących bezpośrednio lub pośrednio życie lub zdrowie ludzkie oraz w systemach ochrony mienia. Podłączenie Urządzenie skonstruowane jest do pracy z niskim napięciem. Do prawidłowego podłączenia niezbędne jest zapoznanie się z danymi technicznymi odpowiedniego czujnika. Dla zmniejszenia błędów pomiaru czujniki z przetwornikami powinny pracować w połowie swojego zakresu pomiarowego. Temperatura pracy elektroniki powinna być utrzymywana na stałym poziomie. Napięcie zasilania powinno być utrz6ymywane na stałym poziomie (±0,2V). W przypadku stosowania długich przewodów ( w zależności od uzytego przekroju ) wynik pomiaru może być zafałszowany przez spadek napięcia na przewodzie wspólnym GND. W takich wypadkach należy stosować 2 przewody wspólne GND, jeden do zasilania czujnika i jeden jako przewód sygnałowy. Sposób podłączenia w przypadku użycia długich przewodów

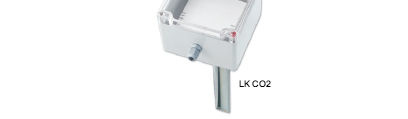

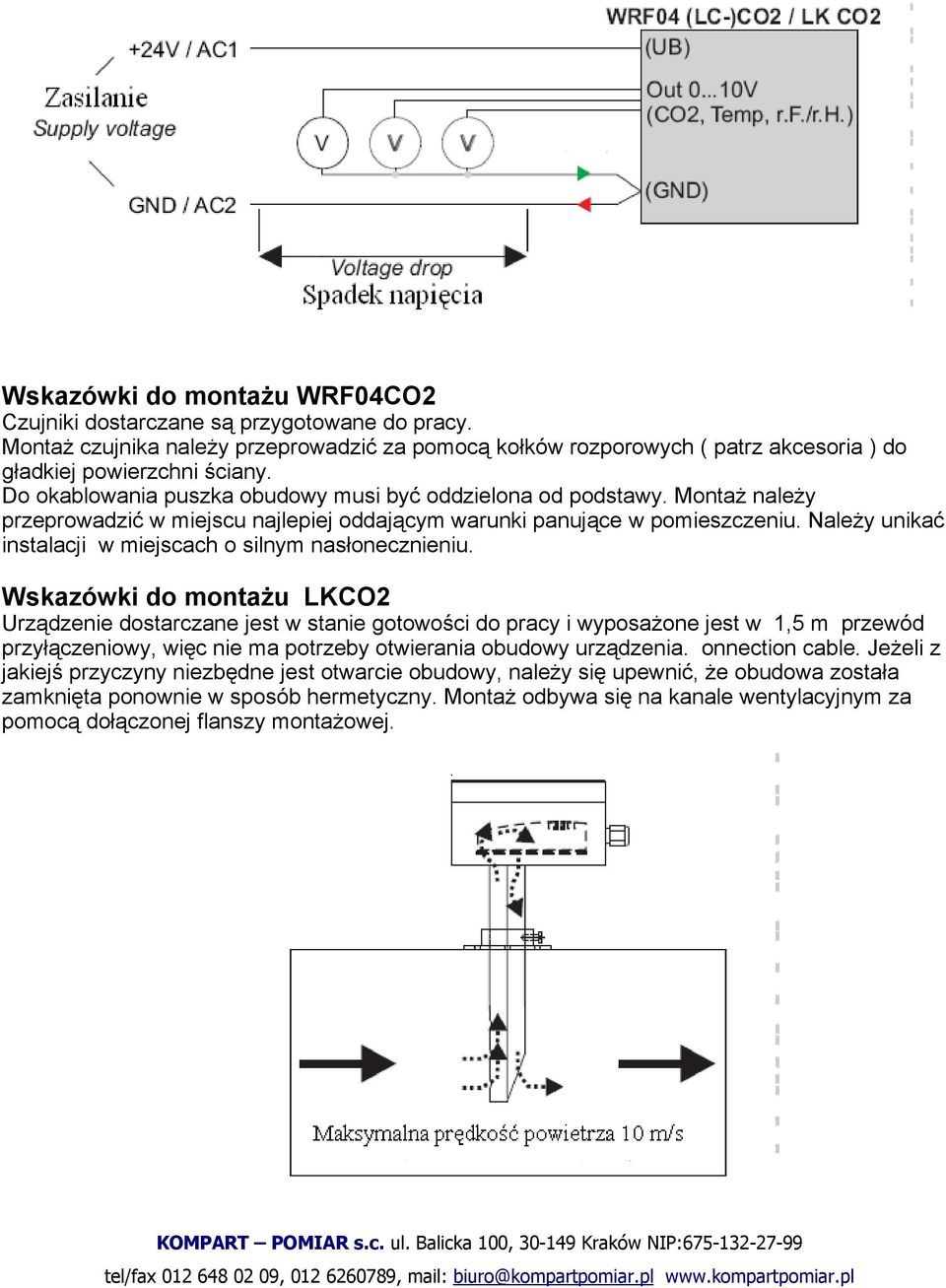

4 Wskazówki do montażu WRF04CO2 Czujniki dostarczane są przygotowane do pracy. Montaż czujnika należy przeprowadzić za pomocą kołków rozporowych ( patrz akcesoria ) do gładkiej powierzchni ściany. Do okablowania puszka obudowy musi być oddzielona od podstawy. Montaż należy przeprowadzić w miejscu najlepiej oddającym warunki panujące w pomieszczeniu. Należy unikać instalacji w miejscach o silnym nasłonecznieniu. Wskazówki do montażu LKCO2 Urządzenie dostarczane jest w stanie gotowości do pracy i wyposażone jest w 1,5 m przewód przyłączeniowy, więc nie ma potrzeby otwierania obudowy urządzenia. onnection cable. Jeżeli z jakiejś przyczyny niezbędne jest otwarcie obudowy, należy się upewnić, że obudowa została zamknięta ponownie w sposób hermetyczny. Montaż odbywa się na kanale wentylacyjnym za pomocą dołączonej flanszy montażowej.

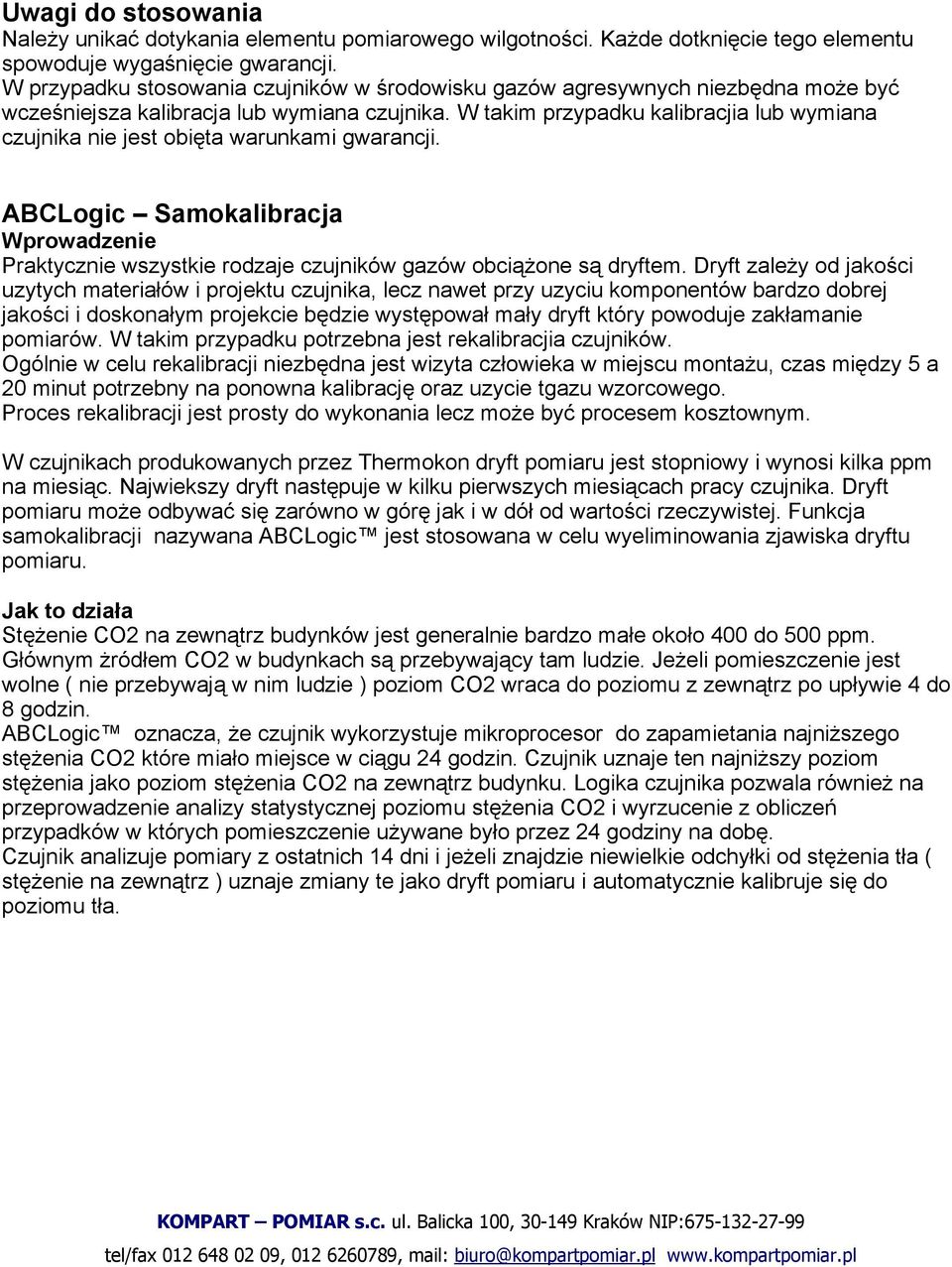

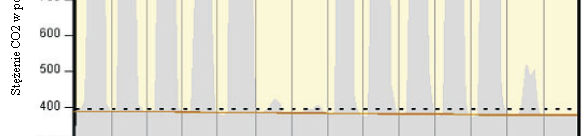

5 Uwagi do stosowania Należy unikać dotykania elementu pomiarowego wilgotności. Każde dotknięcie tego elementu spowoduje wygaśnięcie gwarancji. W przypadku stosowania czujników w środowisku gazów agresywnych niezbędna może być wcześniejsza kalibracja lub wymiana czujnika. W takim przypadku kalibracjia lub wymiana czujnika nie jest obięta warunkami gwarancji. ABCLogic Samokalibracja Wprowadzenie Praktycznie wszystkie rodzaje czujników gazów obciążone są dryftem. Dryft zależy od jakości uzytych materiałów i projektu czujnika, lecz nawet przy uzyciu komponentów bardzo dobrej jakości i doskonałym projekcie będzie występował mały dryft który powoduje zakłamanie pomiarów. W takim przypadku potrzebna jest rekalibracjia czujników. Ogólnie w celu rekalibracji niezbędna jest wizyta człowieka w miejscu montażu, czas między 5 a 20 minut potrzebny na ponowna kalibrację oraz uzycie tgazu wzorcowego. Proces rekalibracji jest prosty do wykonania lecz może być procesem kosztownym. W czujnikach produkowanych przez Thermokon dryft pomiaru jest stopniowy i wynosi kilka ppm na miesiąc. Najwiekszy dryft następuje w kilku pierwszych miesiącach pracy czujnika. Dryft pomiaru może odbywać się zarówno w górę jak i w dół od wartości rzeczywistej. Funkcja samokalibracji nazywana ABCLogic jest stosowana w celu wyeliminowania zjawiska dryftu pomiaru. Jak to działa Stężenie CO2 na zewnątrz budynków jest generalnie bardzo małe około 400 do 500 ppm. Głównym żródłem CO2 w budynkach są przebywający tam ludzie. Jeżeli pomieszczenie jest wolne ( nie przebywają w nim ludzie ) poziom CO2 wraca do poziomu z zewnątrz po upływie 4 do 8 godzin. ABCLogic oznacza, że czujnik wykorzystuje mikroprocesor do zapamietania najniższego stężenia CO2 które miało miejsce w ciągu 24 godzin. Czujnik uznaje ten najniższy poziom stężenia jako poziom stężenia CO2 na zewnątrz budynku. Logika czujnika pozwala również na przeprowadzenie analizy statystycznej poziomu stężenia CO2 i wyrzucenie z obliczeń przypadków w których pomieszczenie używane było przez 24 godziny na dobę. Czujnik analizuje pomiary z ostatnich 14 dni i jeżeli znajdzie niewielkie odchyłki od stężenia tła ( stężenie na zewnątrz ) uznaje zmiany te jako dryft pomiaru i automatycznie kalibruje się do poziomu tła.

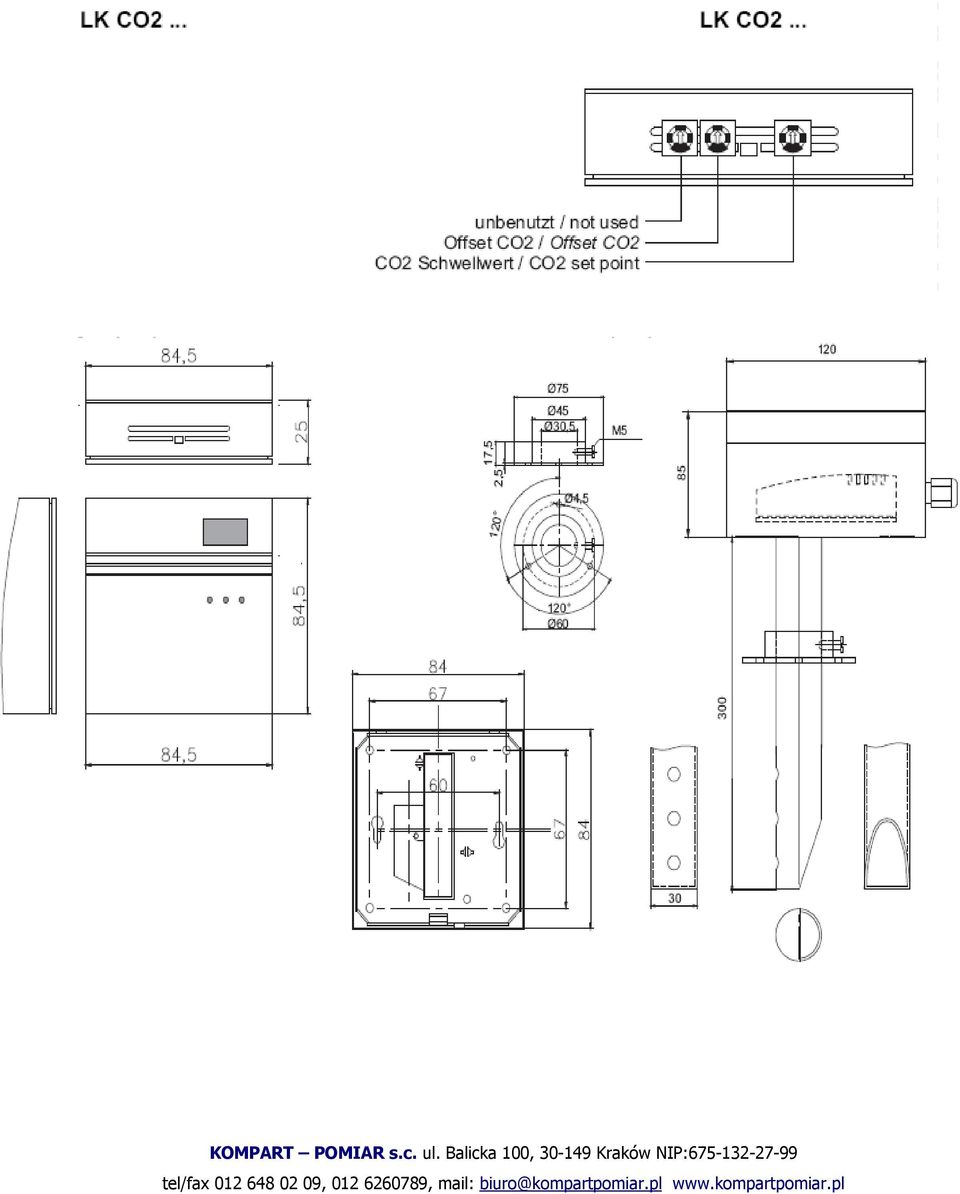

6 Podłączenie / Wymiary

7

8
