INSTRUKCJA OBSŁUGI AR250

Transkrypt

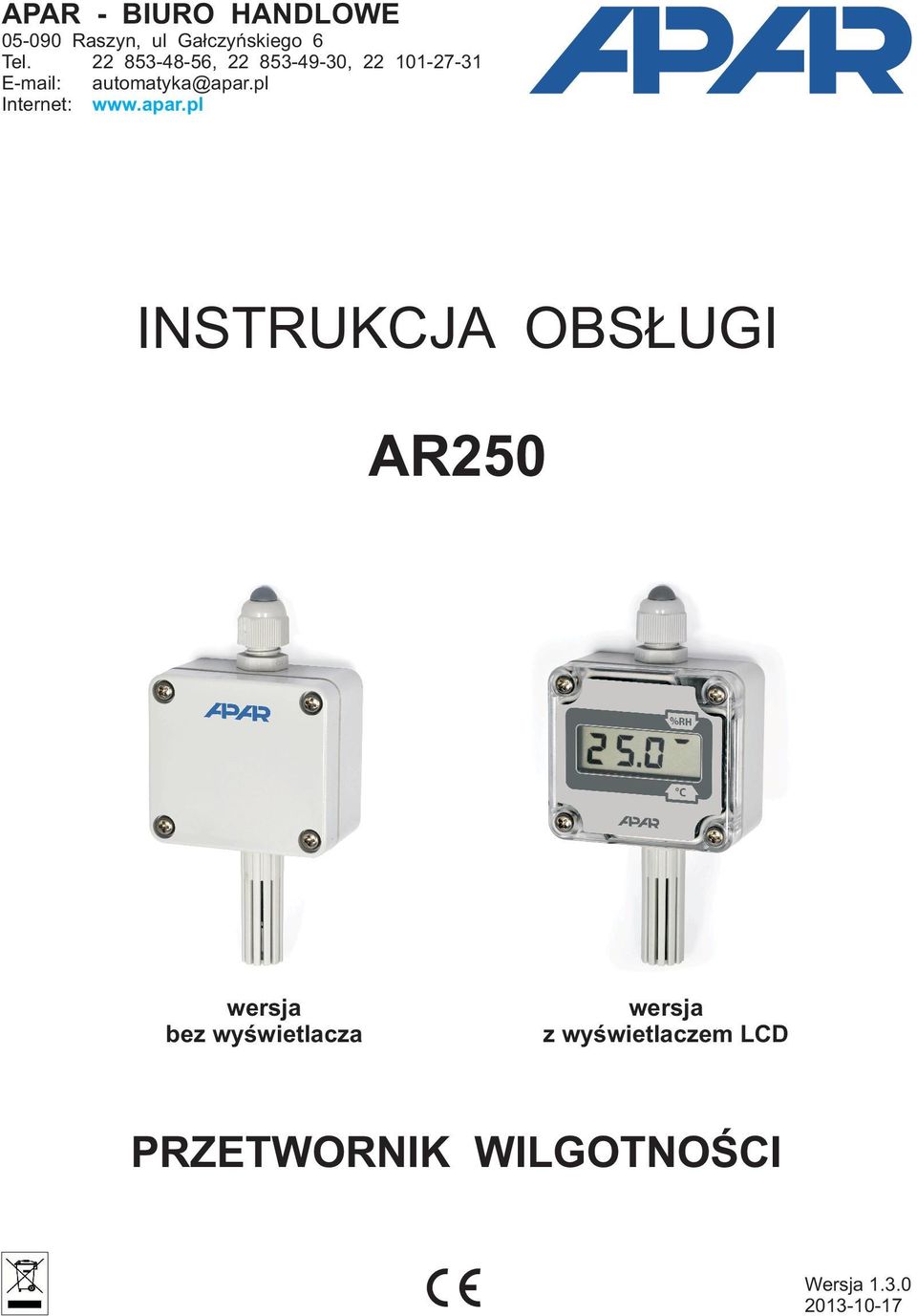

1 APAR - BIURO HANDLOWE Raszyn, ul Gałczyńskiego 6 Tel , , automatyka@apar.pl Internet: INSTRUKCJA OBSŁUGI AR250 wersja bez wyświetlacza wersja z wyświetlaczem LCD PRZETWORNIK WILGOTNOŚCI Wersja

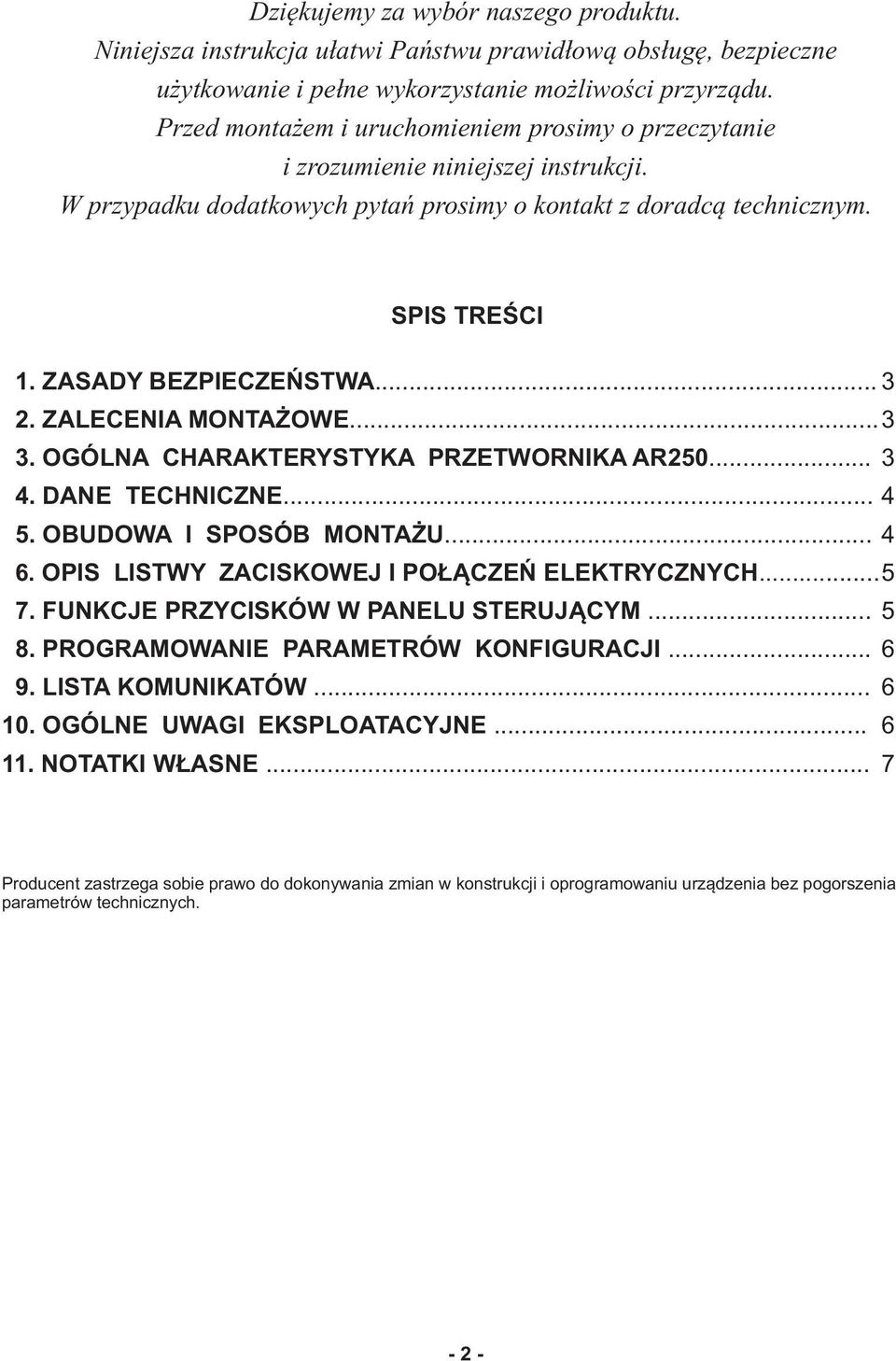

2 Dziękujemy za wybór naszego produktu. Niniejsza instrukcja ułatwi Państwu prawidłową obsługę, bezpieczne użytkowanie i pełne wykorzystanie możliwości przyrządu. Przed montażem i uruchomieniem prosimy o przeczytanie i zrozumienie niniejszej instrukcji. W przypadku dodatkowych pytań prosimy o kontakt z doradcą technicznym. SPIS TREŚCI 1. ZASADY BEZPIECZEŃSTWA ZALECENIA MONTAŻOWE OGÓLNA CHARAKTERYSTYKA PRZETWORNIKA AR DANE TECHNICZNE OBUDOWA I SPOSÓB MONTAŻU OPIS LISTWY ZACISKOWEJ I POŁĄCZEŃ ELEKTRYCZNYCH FUNKCJE PRZYCISKÓW W PANELU STERUJĄCYM PROGRAMOWANIE PARAMETRÓW KONFIGURACJI LISTA KOMUNIKATÓW OGÓLNE UWAGI EKSPLOATACYJNE NOTATKI WŁASNE... 7 Producent zastrzega sobie prawo do dokonywania zmian w konstrukcji i oprogramowaniu urządzenia bez pogorszenia parametrów technicznych

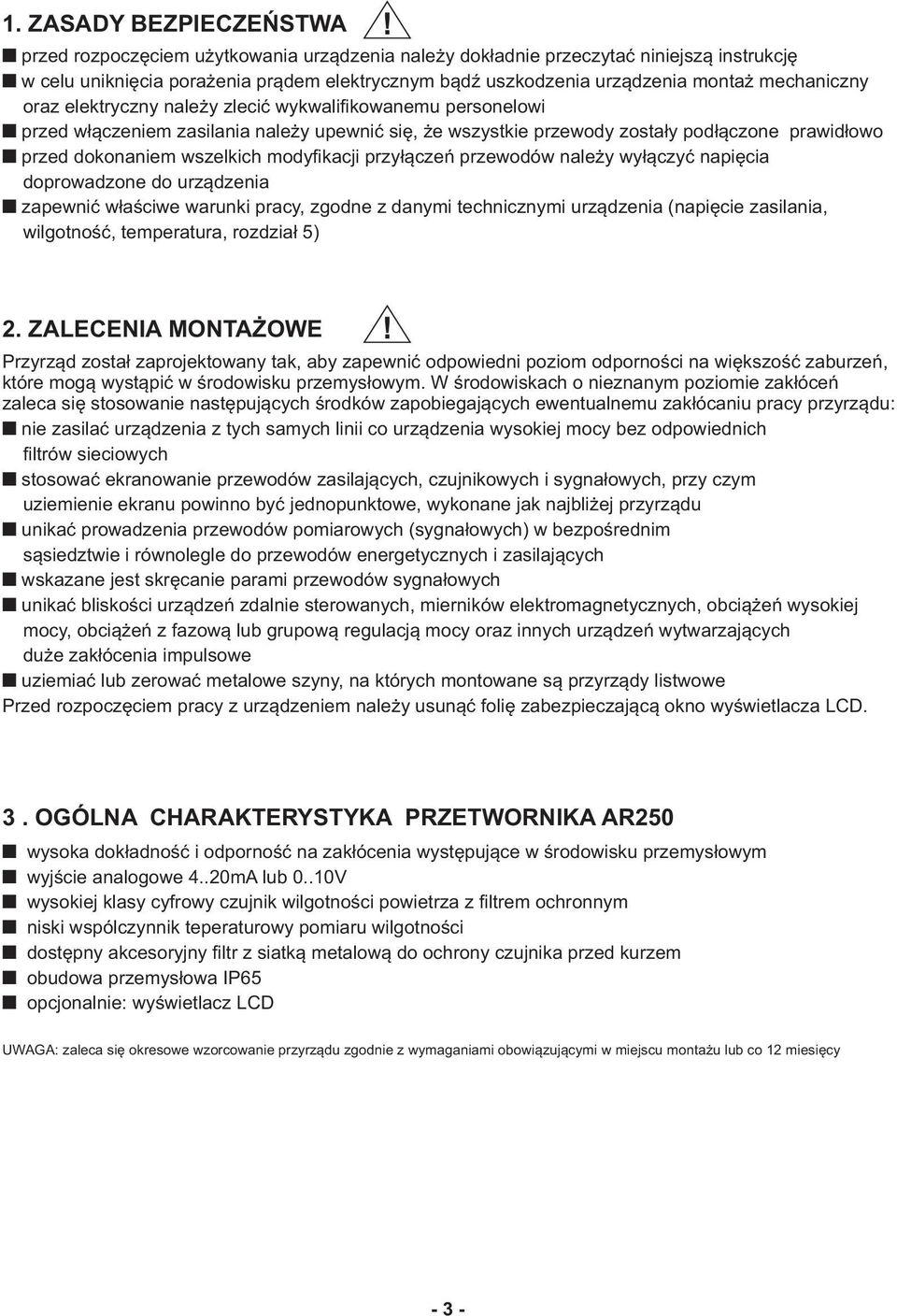

3 1. ZASADY BEZPIECZEŃSTWA! przed rozpoczęciem użytkowania urządzenia należy dokładnie przeczytać niniejszą instrukcję w celu uniknięcia porażenia prądem elektrycznym bądź uszkodzenia urządzenia montaż mechaniczny oraz elektryczny należy zlecić wykwalifikowanemu personelowi przed włączeniem zasilania należy upewnić się, że wszystkie przewody zostały podłączone prawidłowo przed dokonaniem wszelkich modyfikacji przyłączeń przewodów należy wyłączyć napięcia doprowadzone do urządzenia zapewnić właściwe warunki pracy, zgodne z danymi technicznymi urządzenia (napięcie zasilania, wilgotność, temperatura, rozdział 5) 2. ZALECENIA MONTAŻOWE! Przyrząd został zaprojektowany tak, aby zapewnić odpowiedni poziom odporności na większość zaburzeń, które mogą wystąpić w środowisku przemysłowym. W środowiskach o nieznanym poziomie zakłóceń zaleca się stosowanie następujących środków zapobiegających ewentualnemu zakłócaniu pracy przyrządu: nie zasilać urządzenia z tych samych linii co urządzenia wysokiej mocy bez odpowiednich filtrów sieciowych stosować ekranowanie przewodów zasilających, czujnikowych i sygnałowych, przy czym uziemienie ekranu powinno być jednopunktowe, wykonane jak najbliżej przyrządu unikać prowadzenia przewodów pomiarowych (sygnałowych) w bezpośrednim sąsiedztwie i równolegle do przewodów energetycznych i zasilających wskazane jest skręcanie parami przewodów sygnałowych unikać bliskości urządzeń zdalnie sterowanych, mierników elektromagnetycznych, obciążeń wysokiej mocy, obciążeń z fazową lub grupową regulacją mocy oraz innych urządzeń wytwarzających duże zakłócenia impulsowe uziemiać lub zerować metalowe szyny, na których montowane są przyrządy listwowe Przed rozpoczęciem pracy z urządzeniem należy usunąć folię zabezpieczającą okno wyświetlacza LCD. 3. OGÓLNA CHARAKTERYSTYKA PRZETWORNIKA AR250 wysoka dokładność i odporność na zakłócenia występujące w środowisku przemysłowym wyjście analogowe 4..20mA lub 0..10V wysokiej klasy cyfrowy czujnik wilgotności powietrza z filtrem ochronnym niski wspólczynnik teperaturowy pomiaru wilgotności dostępny akcesoryjny filtr z siatką metalową do ochrony czujnika przed kurzem obudowa przemysłowa IP65 opcjonalnie: wyświetlacz LCD UWAGA: zaleca się okresowe wzorcowanie przyrządu zgodnie z wymaganiami obowiązującymi w miejscu montażu lub co 12 miesięcy - 3 -

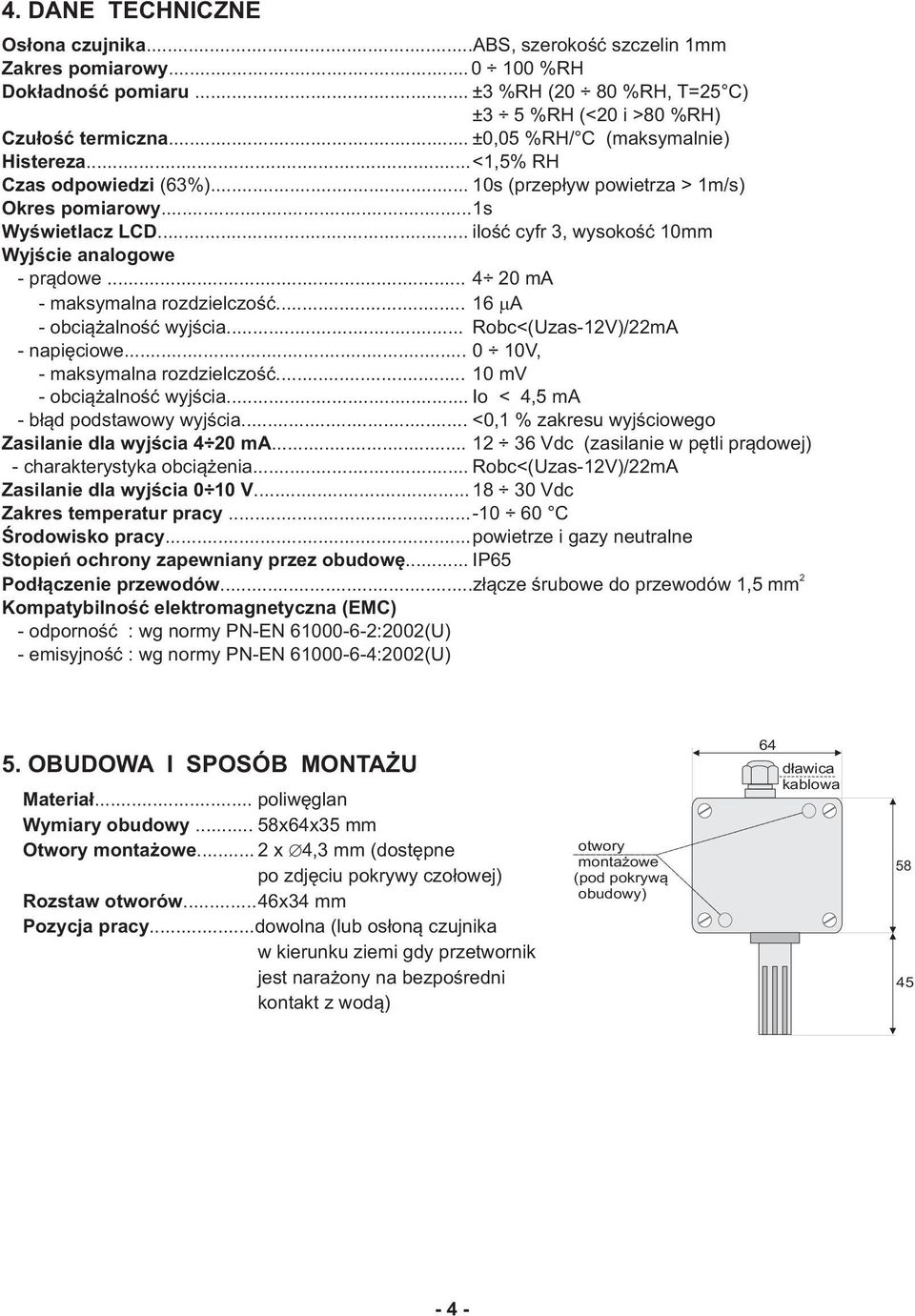

4 4. DANE TECHNICZNE Osłona czujnika...abs, szerokość szczelin 1mm Zakres pomiarowy %RH Dokładność pomiaru... ±3 %RH (20 80 %RH, T=25 C) ±3 5 %RH (<20 i >8 0 %RH) Czułość termiczna... ±0,05 %RH/ C (maksymalnie) Histereza...< 1,5% RH Czas odpowiedzi (63%)... 10s (przepływ powietrza > 1m/s) Okres pomiarowy...1s Wyświetlacz LCD... ilość cyfr 3, wysokość 10mm Wyjście analogowe - prądowe ma - maksymalna rozdzielczość A - obciążalność wyjścia... Robc<(Uzas-12V)/22mA - napięciowe V, - maksymalna rozdzielczość mv - obciążalność wyjścia... Io < 4,5 ma - błąd podstawowy wyjścia... <0,1 % zakresu wyjściowego Zasilanie dla wyjścia 4 20 ma Vdc (zasilanie w pętli prądowej) - charakterystyka obciążenia... Robc<(Uzas-12V)/22mA Zasilanie dla wyjścia 0 10 V Vdc Zakres temperatur pracy C Środowisko pracy...powietrze i gazy neutralne Stopień ochrony zapewniany przez obudowę... IP65 2 Podłączenie przewodów...złącze śrubowe do przewodów 1,5 mm Kompatybilność elektromagnetyczna (EMC) - odporność : wg normy PN-EN :2002(U) - emisyjność : wg normy PN-EN :2002(U) 5. OBUDOWA I SPOSÓB MONTAŻU Materiał... poliwęglan Wymiary obudowy... 58x64x35 mm Otwory montażowe... 2 x 4,3 mm (dostępne po zdjęciu pokrywy czołowej) Rozstaw otworów... 46x34 mm Pozycja pracy...dowolna (lub osłoną czujnika w kierunku ziemi gdy przetwornik jest narażony na bezpośredni kontakt z wodą) otwory montażowe (pod pokrywą obudowy) 64 dławica kablowa

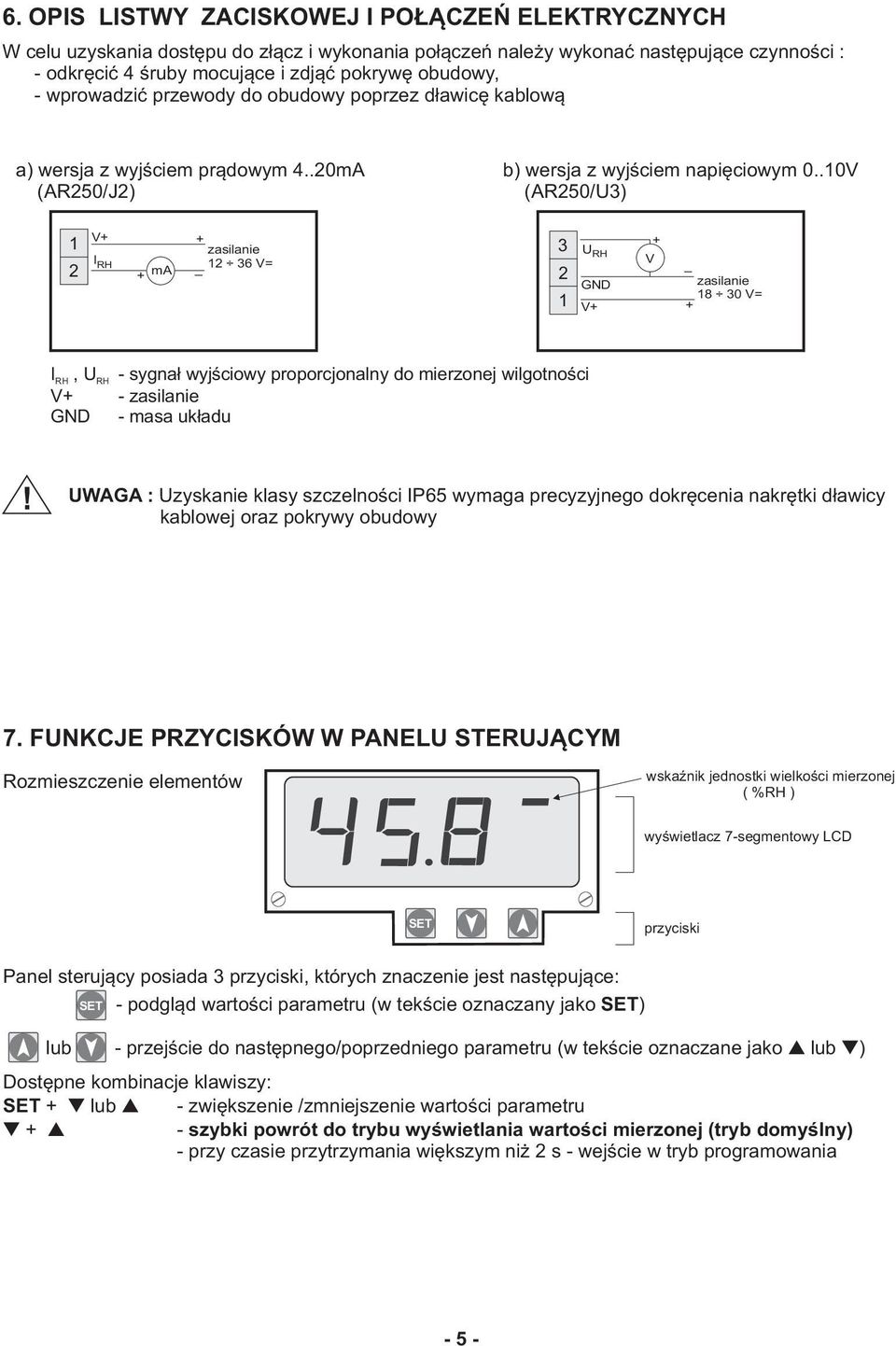

5 6. OPIS LISTWY ZACISKOWEJ I POŁĄCZEŃ ELEKTRYCZNYCH W celu uzyskania dostępu do złącz i wykonania połączeń należy wykonać następujące czynności : - odkręcić 4 śruby mocujące i zdjąć pokrywę obudowy, - wprowadzić przewody do obudowy poprzez dławicę kablową a) wersja z wyjściem prądowym 4..20mA (AR250/J2) b) wersja z wyjściem napięciowym 0..10V (AR250/U3) 1 V+ + zasilanie I RH 2 + ma V= _ 3 U RH 2 GND 1 V+ + + V _ zasilanie V= I RH, URH - sygnał wyjściowy proporcjonalny do mierzonej wilgotności V+ - zasilanie GND - masa układu! UWAGA : Uzyskanie klasy szczelności IP65 wymaga precyzyjnego dokręcenia nakrętki dławicy kablowej oraz pokrywy obudowy 7. FUNKCJE PRZYCISKÓW W PANELU STERUJĄCYM Rozmieszczenie elementów wskaźnik jednostki wielkości mierzonej ( %RH ) wyświetlacz 7-segmentowy LCD SET przyciski Panel sterujący posiada 3 przyciski, których znaczenie jest następujące: SET - podgląd wartości parametru (w tekście oznaczany jako SET) lub - przejście do następnego/poprzedniego parametru (w tekście oznaczane jako lub ) Dostępne kombinacje klawiszy: SET + lub - zwiększenie /zmniejszenie wartości parametru + - szybki powrót do trybu wyświetlania wartości mierzonej (tryb domyślny) - przy czasie przytrzymania większym niż 2 s - wejście w tryb programowania - 5 -

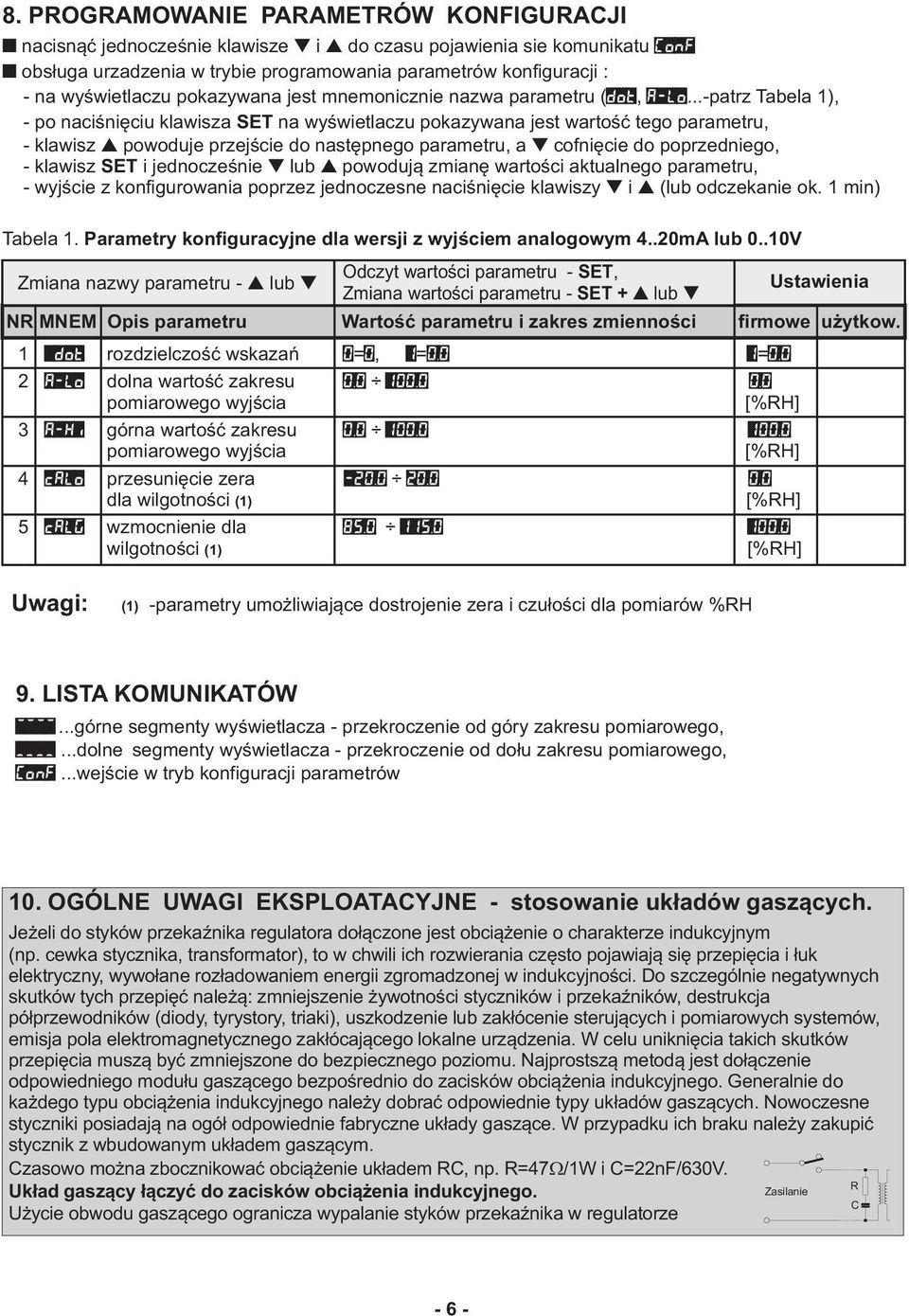

6 8. PROGRAMOWANIE PARAMETRÓW KONFIGURACJI nacisnąć jednocześnie klawisze i do czasu pojawienia sie komunikatu obsługa urzadzenia w trybie programowania parametrów konfiguracji : - na wyświetlaczu pokazywana jest mnemonicznie nazwa parametru (,...-patrz Tabela 1), - po naciśnięciu klawisza SET na wyświetlaczu pokazywana jest wartość tego parametru, - klawisz powoduje przejście do następnego parametru, a cofnięcie do poprzedniego, - klawisz SET i jednocześnie lub powodują zmianę wartości aktualnego parametru, - wyjście z konfigurowania poprzez jednoczesne naciśnięcie klawiszy i (lub odczekanie ok. 1 min) Tabela 1. Parametry konfiguracyjne dla wersji z wyjściem analogowym 4..20mA lub 0..10V Zmiana nazwy parametru - lub Odczyt wartości parametru - SET, Zmiana wartości parametru - SET + lub Ustawienia NR MNEM Opis parametru Wartość parametru i zakres zmienności firmowe użytkow. 1 rozdzielczość wskazań =, = = 2 dolna wartość zakresu pomiarowego wyjścia [%RH] 3 górna wartość zakresu pomiarowego wyjścia [%RH] 4 przesunięcie zera dla wilgotności (1) [%RH] 5 wzmocnienie dla wilgotności (1) [%RH] Uwagi: (1) -parametry umożliwiające dostrojenie zera i czułości dla pomiarów %RH 9. LISTA KOMUNIKATÓW...górne segmenty wyświetlacza - przekroczenie od góry zakresu pomiarowego,...dolne segmenty wyświetlacza - przekroczenie od dołu zakresu pomiarowego,...wejście w tryb konfiguracji parametrów 10. OGÓLNE UWAGI EKSPLOATACYJNE - stosowanie układów gaszących. Jeżeli do styków przekaźnika regulatora dołączone jest obciążenie o charakterze indukcyjnym (np. cewka stycznika, transformator), to w chwili ich rozwierania często pojawiają się przepięcia i łuk elektryczny, wywołane rozładowaniem energii zgromadzonej w indukcyjności. Do szczególnie negatywnych skutków tych przepięć należą: zmniejszenie żywotności styczników i przekaźników, destrukcja półprzewodników (diody, tyrystory, triaki), uszkodzenie lub zakłócenie sterujących i pomiarowych systemów, emisja pola elektromagnetycznego zakłócającego lokalne urządzenia. W celu uniknięcia takich skutków przepięcia muszą być zmniejszone do bezpiecznego poziomu. Najprostszą metodą jest dołączenie odpowiedniego modułu gaszącego bezpośrednio do zacisków obciążenia indukcyjnego. Generalnie do każdego typu obciążenia indukcyjnego należy dobrać odpowiednie typy układów gaszących. Nowoczesne styczniki posiadają na ogół odpowiednie fabryczne układy gaszące. W przypadku ich braku należy zakupić stycznik z wbudowanym układem gaszącym. Czasowo można zbocznikować obciążenie układem RC, np. R=47 /1W i C=22nF/630V. R Układ gaszący łączyć do zacisków obciążenia indukcyjnego. Zasilanie C Użycie obwodu gaszącego ogranicza wypalanie styków przekaźnika w regulatorze - 6 -

7 11. NOTATKI WŁASNE

8 - 8 -
