1 CZUJNIK GAZU GS220 INSTRUKCJA OBSŁUGI URZĄDZENIA POMIAROWE URZĄDZENIA DO WYMIATANIA GmbH

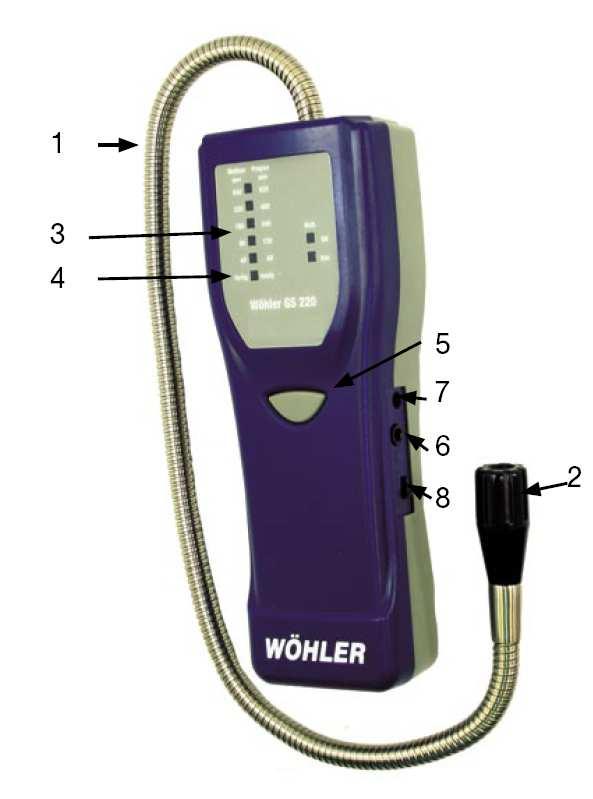

2 1. Zastosowanie: - poszukiwanie wycieków na przewodach gazowych, - kontrola urządzeń grzewczych i dróg odprowadzenia spalin z palnymi gazami, - dla gazów ziemnych i płynnych. 2. Dane techniczne: Sensor: półprzewodnikowy, Czułość: metan, propan od 40ppm do 640 ppm, Wskazania: sygnał akustyczny - zmienny w zaleŝności od stęŝenia gazu, optyczny wskaźnik diodowy liniowy, 5 stopniowy, Sonda pomiarowa: elastyczna, długość 440mm Czas reakcji: około 10 sekund, Czas kalibracji: około 60 sekund, Temperatura robocza: - 5 do 40 O C, Automatyczne wyłączenie: po 10 minutach, Zasilanie: 4 baterie AA 1,5V, Pobór prądu: 72mA, Czas pracy: około 14 godzin ciągłej pracy, Wymiary: 175mm x 70mm x 38mm, 1 Elastyczna sonda, 2 Sensor, 3 Wyświetlacz liniowy, 4 Wskaźnik gotowości, 5 Przycisk włącz/wyłącz, 6 Gniazdo słuchawkowe typu jack (3,5mm), 7 gniazdo zasilacza zewnętrznego (wyposaŝenie dodatkowe), 8 przełącznik MUTE (wyłącza sygnał akustyczny) rys1 Urządzenie jest zaprojektowane i wykonane zgodnie z dyrektywą 2002/96/EG z dnia

3 1 Diody sygnalizujące poziom stęŝenia, skala w ppm stęŝenia metanu i propoanu, 2 - Wskaźnik informujący o stanie gotowości pomiaru, 3,4 Wskaźnik stanu baterii, rys2 3. Obsługa 3.1. Włączenie urządzenia GS 220 odbywa się poprzez naciśnięcie na panelu górnym przycisku włącz/wyłącz (3) rys1. Wskaźnik baterii (3) rys2. wskaŝe stan naładowania baterii: ok. (zielona dioda stan baterii właściwy) low (czerwona dioda stan baterii za niski do uruchomienia) Po włączeniu następuje automatyczna kalibracja urządzenia i trwa około 60 sekund. Zakończenie kalibracji sygnalizowane jest wskaźnikiem fertig (2) rys2. Urządzenie jest gotowe do pracy. Wskazówka: urządzenie włączać i kalibrować na wolnym powietrzu lub w pomieszczeniu o intensywnej wymianie powietrza. KaŜdorazowe włączenie urządzenie wymaga ponownej automatycznej kalibracji Prowadzić czujnik powoli wzdłuŝ przewodów gazowych, kiedy sensor zbliŝy się do wycieku, nastąpi wskazanie poziomu stęŝenia na wyświetlaczu diodowym, jednocześnie wzrośnie częstotliwość sygnału akustycznego. 3

4 Wskazówka: Aby wyłączyć sygnał akustyczny i korzystać tylko z wskaźnika optycznego naleŝy przełączyć przycisk MUTE (8)- rys1. Podłączenie słuchawek do gniazda (6)- rys1.,automatycznie wyłącza sygnał dźwiękowy Wyłączenie urządzenia następuję poprzez naciśnięcie na panelu górnym przycisku włącz/wyłącz (3) rys1. Wskazówka: Urządzenie wyłączy się automatycznie po 10 minutach w przypadku braku zmian w pomiarze. Kiedy urządzenie osiągnie maksymalny punkt pomiarowy (świecą wszystkie diody) przed wyłączeniem naleŝy umieścić czujnik na świeŝym powietrzu i poczekać około 2 minuty. 4. Uwagi, wskazówki. - Chronić sensor (2)- rys1, przed kontaktem z gazami akrylowymi i silikonowymi moŝe nastąpić jego uszkodzenie. - zamoczenie sensora (2)- rys1, moŝe spowodować jego uszkodzenie, - kontakt z wysoko agresywnymi gazami jak H 2 S, SO x, CI 2, HCI itp. moŝe spowodować korozję i uszkodzenie sensora, - przy czasowo długich pomiarach moŝe nastąpić zawilgocenie głowicy sensora, po zakończeniu pomiaru naleŝy ją osuszyć. - JeŜeli urządzenie uŝywane jest sporadycznie naleŝy co jakiś czas włączyć urządzenie i poczekać do jego skalibrowania. 5. Usterki. Problem Urządzenie nie chce się włączyć Wskaźnik gotowości fertig (2) rys2- nie świeci się po 60 sekundach od czasu włączenia Rozwiązanie a) przytrzymaj dłuŝej przycisk włącz/wyłącz. b) sprawdź baterie, styki kontaktowe, wymień baterie. Wysłać urządzenie do serwisu 4

5 6. Usuwanie odpadów Urządzenia elektronicznie nie naleŝą do odpadów domowych i w Unii Europejskiej zgodnie z Dyrektywą 2002/96/EG Parlamentu Europejskiego i Rady z 27 stycznia 2003r. dotyczących elektroniki i zuŝytych urządzeń elektronicznych muszą zostać usunięte przez uprawnione do tego zakłady. Po zuŝyciu urządzenia prosimy o jego usunięcie zgodne z aktualnie obowiązującymi przepisami. Szkodliwe dla środowiska baterie, które zostaną wyjęte z urządzenia naleŝy oddać do producenta lub wrzucić do specjalnie do tego przeznaczonego pojemnika. 7. Deklaracja zgodności Produkt: Wöhler GS 220 odpowiada istotnym wymogom/normom ochronnym, które zostały ustalone w wytycznych rady do ujednolicenia przepisów prawnych krajów członkowskich dotyczących nieszkodliwości elektromagnetycznej (89/336/EWG, 92/31/EWG, 93/68/EWG). Do oceny produktu pod kątem nieszkodliwości elektromagnetycznej naleŝy powołać się na następujące normy: EN : A1 : A2 : A3 : 2003 EN EN Gwarancja i serwis 8.1 Gwarancja Pod warunkiem uŝytkowania zgodnego z przeznaczeniem gwarancja na Wöhler CM 220 miernik tlenku węgla wynosi 12 miesięcy od daty zakupu. Z gwarancji wyłączone są części ulegające zuŝyciu (np. baterie). Koszty wysyłki i opakowania urządzenia w przypadku naprawy nie są zawarte w gwarancji. 8.2 Serwis Na terenie Polski serwis urządzeń firmy Wöhler Messgeräte Kehrgeräte GmbH naleŝy zgłosić Państwa dystrybutorowi wraz z fakturą zakupu. 5
