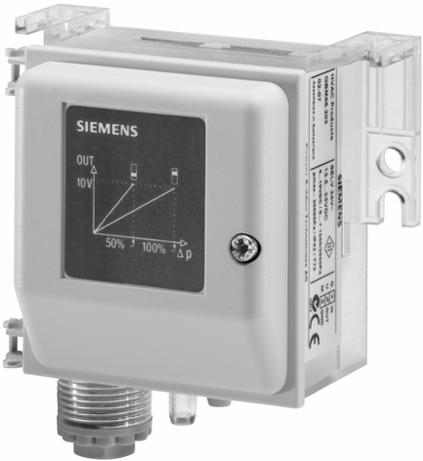

1 P01 Czujniki różnicy ciśnienia do powietrza lub nie agresywnych gazów QBM66... Liniowa charakterystyka z wybieranym zakresem pomiarowym ciśnienia Napięcie zasilania 24 V AC lub 13, V DC Sygnał wyjściowy V DC Dostarczane z montażowym zestawem podłączeniowym Zastosowanie Do pomiaru różnicy ciśnienia powietrza lub nie agresywnych gazów w instalacjach wentylacji, klimatyzacji i ogrzewania. Czujniki różnicy ciśnienia stosowane są do: Pomiaru nadciśnienia i podciśnienia w kanałach powietrznych względem ciśnienia otoczenia Monitorowania filtrów i kontrolowania wentylatorów Pomiaru różnicy ciśnienia między różnymi pomieszczeniami Zestawienie typów Oznaczenie Zakresy pomiarowe Zakresy przeciążeń Sygnał typu Zakres 1 Zakres 2 p max wyjściowy QBM Pa Pa ±5000 Pa V DC QBM Pa Pa ±10000 Pa V DC QBM Pa Pa ±20000 Pa V DC CE1N1910pl Siemens Building Technologies HVAC Products

2 Wyposażenie dodatkowe Nazwa Oznaczenie typu Uwagi Zestaw podłączeniowy, w skład wchodzi: Przewód PVC o długości 2 m (średnica wewnętrzna 5 mm, zewnętrzna 7 mm) 2 kanałowe króćce przyłączeniowe 4 wkręty mocujące Obejma mocująca (5 sztuk) do montażu na szynie wg DIN, HT Kanałowe króćce przyłączeniowe (do prostego, szybkiego i szczelnego montażu) Kanałowe króćce przyłączeniowe (z tuleją montażową do dokładnego pomiaru) Zawarty w standardowej dostawie AQB21.2 FK-PZ1 FK-PZ2 Nie zawarta w standardowej dostawie Nie zawarte w standardowej dostawie (patrz karta katalogowa N1589) Zamawianie i dostawa Przy zamawianiu należy podać nazwę i oznaczenie typu, np.: Czujnik różnicy ciśnienia QBM Czujnik różnicy ciśnienia dostarczany jest z zestawem podłączeniowym. Czujnik ustawiony jest fabrycznie na zakres pomiarowy 2 (przełącznik DIL w górnym położeniu ) (patrz Działanie" i Budowa"). Urządzenia współpracujące Systemy i urządzenia, do których wejść doprowadzić można wyjściowy sygnał pomiarowy czujnika V DC. Działanie Czujnik dokonuje pomiar różnicy ciśnienia za pomocą silikonowej membrany. Odkształcenie membrany przekształcane jest na sygnał elektryczny. Zakres pomiarowy czujnika wybiera się przełącznikiem DIL. Układ elektroniczny czujnika wytwarza sygnał o charakterystyce liniowej. Sygnał ten jest kalibrowany oraz kompensowany od wpływu temperatury. Wartość zmierzona dostępna jest na wyjściu czujnika w postaci analogowego sygnału V DC. Charakterystyka czujnika zakres 1 ( ) i 2 ( ) U A [V] 10,00 9,00 8,00 7,00 6,00 5,00 4,00 3,00 2, D01 1,00 0, p [%] Legenda U A Napięcie wyjściowe [V] p Zakres pomiarowy [%], Pozycje przełącznika DIL Szczegółowe informacje dotyczące dokładności patrz Dane techniczne". 2/6

3 Budowa Czujnik różnicy ciśnienia przeznaczony jest do montażu na ścianie lub w stropie. W skład czujnika wchodzi: Obudowa czujnika z obejmą mocującą, dławik kablowy i uchylna pokrywa, mocowana zatrzaskowo, z wkrętem zabezpieczającym Obudowa komory ciśnienia z membraną i dźwignią ceramiczną Obwód drukowany z zaciskami podłączeniowymi oraz przełącznikiem DIL do wyboru zakresu pomiarowego Elementy nastawcze i podłączeniowe 1910Z Legenda 1 Tabliczka z charakterystyką czujnika dla zakresów pomiarowych 1 i 2 2 Dławik kablowy Pg11 (bez usuwana naprężeń kabla) 3 Przełącznik DIL do wyboru zakresu pomiarowego: Zakres pomiarowy 1 = dolna pozycja Zakres pomiarowy 2 = górna pozycja Nastawa fabryczna = górna pozycja 4 Przyłącze do przewodu ( ), do strony niższego ciśnienia (wyższa próżnia) 5 Blok zacisków podłączeniowych 6 Wkręt zabezpieczający uchylnej pokrywy 7 Przyłącze do przewodu (+), do strony wyższego ciśnienia (niższa próżnia) Do montażu na szynie DIN 35 x 7,5 można wykorzystać adapter, dostępny jako wyposażenie dodatkowe. Wskazówki do projektowania Zastosowany transformator musi być przeznaczony do niskiego napięcia bezpiecznego (SELV) i musi mieć odseparowane uzwojenia i być przystosowany do pracy ciągłej. Przy doborze transformatora i bezpieczników należy przestrzegać lokalnych przepisów i norm dotyczących instalacji elektrycznych. Przestrzegać dopuszczalnych długości przewodów. Jeżeli długość kabla przekracza 50 m i jeśli prowadzony jest on równolegle do kabli zasilających, to należy stosować kabel ekranowany! Wskazówki do montażu Czujnik QBM66... przeznaczony jest do montażu na ścianie, w stropie lub w szafie sterowniczej. Powinien on być zamontowany w pozycji pionowej. Aby zapewnić stopień ochrony podany w Danych technicznych, przyłącza ciśnienia muszą być skierowane w dół, a ponadto zawsze powinny być położone wyżej niż kanałowe króćce przyłączeniowe. Montaż poziomy (uchylną pokrywą skierowaną do góry lub w dół) jest NIE ZALECANY. Jeśli konieczny jest montaż poziomy, to należy uwzględnić odchyłki wartości mierzonych (patrz Kalibracja fabryczna, poniżej). 3/6

4 1910Z02 Uwaga: Jeżeli przyłącza ciśnienia skierowane są do góry lub gdy są one położone niżej od króćców przyłączeniowych na kanale, to wewnątrz czujnika może wstępować skrapla-nie i gromadzenie skroplin prowadzące do jego uszkodzenia. Do montażu na szynie DIN 35 x 7,5 wymagana jest obejma mocująca AQB21.2 (dostępna jako wyposażenie dodatkowe). Czujnik mocuje się na obejmie zatrzaskowo. Razem z czujnikiem dostarczany jest przewód z tworzywa sztucznego o długości 2 m, którym łączy się przyłącza czujnika z króćcami przyłączeniowymi na kanale. Przewód z wyższym ciśnieniem (niższa próżnia) musi być podłączony do przyłącza oznaczonego P1" lub +", a przewód z niższym ciśnieniem (wyższa próżnia) do przyłącza P2 lub ". Czujnik dostarczany jest z instrukcją montażu. Kalibracja fabryczna Wartości podane w Danych technicznych obowiązują tylko wtedy, gdy czujnik różnicy ciśnienia zamontowany jest w pozycji pionowej. Montaż w pozycji poziomej (uchylną pokrywą ku górze lub dołowi) jest NIE ZALECANY, występują wówczas odchyłki wartości mierzonej. Zalecana pozycja: Uchylna pokrywa w pozycji pionowej. Sygnał wg kalibracji fabrycznej NIE ZALECANE: Uchylna pokrywa skierowana w dół. Sygnał większy o ok. 12 Pa od wartości rzeczywistej NIE ZALECANE: Uchylna pokrywa skierowana w górę. Sygnał mniejszy o ok. 12 Pa od wartości rzeczywistej 1910Z03 Dane techniczne Zasilanie Sygnał wyjściowy Napięcie zasilania Niskie napięcie bezpieczne (SELV) lub niskie napięcie ochronne (PELV) Częstotliwość Pobór mocy Pobór prądu Napięcie wyjściowe Obciążenie(R Last) Wyjście 24 V AC ±20 % lub 13, V DC HD384 50/60 Hz <0,5 VA <15 ma przy 33 V DC V DC >10 kω bez galwanicznej separacji, przewód 3-żyłowy, zabezpieczenie przed zwarciem i błędną polaryzacją 4/6
