1 ZAKŁAD PROJEKTOWY Umowa NZU Nadolicka HAL SAN ul. Przyjaźni 4E/ Wrocław OBIEKT ADRES OBIEKTU STADIUM INWESTOR OŚWIETLENIE DROGOWE SIEĆ ELEKTROENERGETYCZNA - LINIA KABLOWA NN OŚWIETLENIA Ul. Nadolicka we Wrocławiu (od ul. Jelczańskiej do wałów przeciwpowodziowych) PROJEKT WYKONAWCZY Gmina Wrocław Zarząd Inwestycji Miejskich, Wrocław, ul. Januszowicka 15a Obręb: Wojnów Nr działek: 8/2, 9/2 AM 10 Dokumentacja specjalności: elektroenergetycznej Projektant: inż. Franciszek Hrehorowicz Wrocław, marzec 2013r.

2

3 SPIS ZAWARTOŚCI PROJEKTU: 1 Strona tytułowa Str. 1 2 Spis zawartości projektu Str. 2 3 Opis do projektu zagospodarowania Str. 3 4 Opis techniczny do projektu Str CZĘŚĆ RYSUNKOWA. Spis rysunków: Projekt zagospodarowania terenu - rysunek nr E -02 Schemat jednobiegunowy rysunek E-02/S Karty obliczeń oświetlenia drogowego -strona-2-

4 Opis do projektu zagospodarowania. Projektowana sieć elektroenergetyczne linia kablowa NN oświetlenia drogowego zlokalizowana jest we WROCŁAWIU, ul. Nadolicka, działki nr : dr. 9/2, AM-10 Obręb Wojnów. Projektowana sieć elektroenergetyczna - linia kablowa oświetlenia drogowego połączy istniejącą sieć elektroenergetyczną linia kablowa oświetlenia z projektowanym oświetleniem ulicznym w ulicy Nadolickiej. Projektowana linia kablowa przebiega obok istniejących sieci elektroenergetycznych, wodnych i kanalizacyjnych. Projektowane drogi i kanalizacja opracowany przez jednostkę projektowania HAL- SAN we Wrocławiu. Przy skrzyżowaniach projektowanej sieci elektroenergetycznej z istniejącymi sieciami uzbrojenia podziemnego zastosować rury osłonowe grubościenne. W zakres opracowania wchodzi: - Zamontowanie 7 lamp sodowych o mocy 70 W i słupów oświetlenia ulicznego o wysokości montażu lamp h= 7,2 m. - Linie oświetleniowe kablowe o łącznej długości l 173,5m. Projektowana sieć elektroenergetyczna przebiegająca przez w/w działki nie stanowi uciążliwości dla ludzi i środowiska. -strona-3-

5 OPIS TECHNICZNY 1. ZAŁOŻENIA. Przedmiotem opracowania jest projekt budowlany: - linia kablowa NN oświetlenia ulicznego zlokalizowana jest we Wrocławiu przy ulicy Nadolickiej, działki nr : dr. 9/2; dr. 8/2. Podstawą opracowania jest zlecenie Inwestora którym jest: Zarząd Inwestycji Miejskich ul. Januszowicka 15a, Wrocław jak również : - projekt budowlany projektowanej drogi - uzgodnienia branżowe W opracowaniu uwzględniono wymagania: - PN IEC : 2000 w zakresie ochrony przed porażeniem prądem elektrycznym. - Warunki przyłączenia znak:ust51o/jk z dnia rok - Dane koordynacyjne wydane przez Zakład Dróg i Utrzymania Miasta we Wrocławiu znak IXUP , 89639, 2012.EK, Zasilanie elektroenergetyczne. Zasilanie projektowanego oświetlenia będzie wykonane z istniejącej linii kablowej oświetlenia ulicznego zlokalizowanej przy ulicy Nadolickiej dz. nr: dr.10/3 i 9/2 od słupa oświetleniowego nr 115/124 zgodnie z warunkami zasilania znak: UST51O/JK Linia kablowa NN oświetleniowa. Projektuje się linię oświetlenia ulicznego jako przedłużenia istniejącego oświetlenia od słupa nr 115/124 do projektowanych słupów oświetleniowych L-0 L-6. Zakres opracowania: - Zamontowanie 7 lamp sodowych o mocy 70W i słupów oświetlenia ulicznego o wysokości montażu lamp h= 7,2 m. - Linie oświetleniowe kablowe YAKXS 4 x 35mm 2 o łącznej długości l 173,5m - montaż bednarki stalową ocynkowanej FeZn 35*4mm o długości l=174m układaną we wspólnym rowie kablowym z linią oświetlenia drogowego jako przewód PE + uziemienie. Projektowana linia kablowa przebiega obok istniejących sieci elektroenergetycznych i uzbrojenia terenu. W ulicy Nadolickiej projektowana linia kablowa oświetlenia ulicznego przebiega w projektowanej budowie układu drogowego - opracowanego przez HALSAN we Wrocławiu. Przy skrzyżowaniach projektowanej sieci elektroenergetycznej z istniejącymi sieciami uzbrojenia podziemnego zastosować rury osłonowe metodą wykopu otwartego. Przepusty z PCV o średnicy 110 mm projektowanych linii oświetleniowych należy układać pod wjazdami na głębokości 70 cm liczonej do górnej powierzchni rury osłonowej. Pod istniejącymi wjazdami rury osłonowe układać metodą przecisku. Długość trasy projektowanej sieci elektroenergetycznej wynosi l 173,5m, lina kablowa układana w rowie kablowym na głębokości 0,5m. Projektowane aluminiowe słupy oświetleniowe SAL-60 o wysokości h=6m z wysięgnikiem rurowym typ WR-18 zabezpieczyć powłoką antyplakatową i anty graffiti do wysokości 2,5 m. "(np. HLG System lub inną o równoważnych właściwościach). Nad powłoką zabezpieczającą, na wysokości 2,5m Wykonawca powinien nanieść na słup numer eksploatacyjny ustalony na etapie realizacji w TAURON Dystrybucja S.A." -strona-4-

6 4. Oświetlenie drogowe. Obliczeń natężenia oświetlenia drogowego przeprowadzono programem komputerowym Dialux Do obliczeń przyjęto: - Zastosowano oprawy oświetleniowe klasy ochronności II produkcji Philips typu SGP340 PC 1xSON-TPP70W TP P3X. - Jako słupy oświetleniowe dobrano słupy aluminiowe produkcji firmy ROSA typu SAL-60 z wysięgnikiem giętym rurowym WR-18 Słupy posadowione na fundamencie betonowym typ B- 60. Wyniki obliczeń w załączeniu. Istniejące oświetlenie drogowe w ulicy Nadolickiej we Wrocławiu. Latarnia oświetleniowa słup aluminiowy o wysokości z wysięgnikiem ok. 8,5 m. Numeracja słupa: 115/124 Widok w kierunku ul. Strachowickiej. Projektowana latarnia oświetleniowa. Wysięgnik aluminiowy rurowy gięty typ WR-18. h=1,3m Słup aluminiowy typ SAL-60, wys. h =6,0 m Oprawa sodowa SGP340 PC 1xSON-TPP70W TP P3X Fundament betonowy B-60, H = 1000mm -strona-5-

7 5. OCHRONA OD PORAŻEŃ PRĄDEM ELEKTRYCZNYM. Jako ochronę od porażeń zastosować szybkie wyłączenie wg PN-IEC: :2000. Przed oddaniem instalacji do eksploatacji należy dokonać pomiarów sprawdzających skuteczność działania ochrony przeciwporażeniowej przez osoby posiadające odpowiednie uprawnienia. 6. Uwagi dla inwestora i wykonawcy robót. Układanie projektowanej linii kablowej wykonać dokładnie po projektowanej trasie ze względu na projektowaną budowę dróg lokalnych, oraz możliwością budowy innego uzbrojenia terenu. W wykopie kablowym obok układanych kabli oświetleniowych ułożyć bednarkę ocynkowaną na całej trasie linii kablowej. Wrocław, marzec 2013 rok Projektant: -strona-6-

8

9

10 CZĘŚĆ ISTNIEJĄCA CZĘŚĆ PROJEKTOWANA ul.nadolicka R<30 Latarnia 115/124 6A -18,0- -16,2- L-0 4A L-1 L-2 L-3 L-4 L-5 L-6 4A -26,2-4A -25,9- -27,7-4A -26,2-4A -30,4-4A 4A 4A Projektowana oprawa oświetleniowa sodowa o mocy 70W typ Selenium-70 na słupie aluminiowym h=6,0m z wysięgnikiem WR18, fundament prefabrykowany B-60 kabel YAKXS 4 x 35mm2 +bednarka oc FeZn 25x4mm Do wykazanych odległości mależy dodać zapasy kabla i kabel ułożony w słupie. Zastosować tabliczki T-1 z gniazdami 25A ( typ Winel ) HAL-SAN ZAKŁAD PROJEKTOWY HALSKI ZBIGNIEW OBIEKT RYSUNEK OŚWIETLENIE ULICZNE W UL.NADOLICKIEJ WE WROCŁAWIU SCHEMAT JEDNOBIEGUNOWY ZASILANIA STADIUM PROJEKT WYKONAWCZY NAZWISKO Projektował: SPECJALNOŚĆ NR UPRAWNIEŃ ELEKTRYCZNA upr. Nr 60/90/UW Podpis: inż. Franciszek Hrehorowicz r. Data: Nr Rys UMOWA NR Skala NZU Nadolicka E - 02-S NR ARCH. S - 5 BRANŻA ELEKTRYCZNA

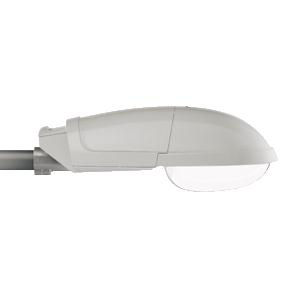

11 Selenium Luminaire : SGP340 PC 1xSON-TPP70W TP P3X Total Lamp Flux : 6600 lm Light Output Ratio : 0.79 System Flux : 5214 lm System Power : 80 W LxBxH : 0.75x0.32x0.27 m Ballast : Conventional 2011 Koninklijke Philips Electronics N.V. All rights reserved. Specifications are subject to change without notice. Trademarks are the property of Koninklijke Philips Electronics N.V. or their respective owners. data subject to change

12 O wietlenie drogowe V52_Nadolicka W-w SELENUM 70W-soda Ul. Sucharskiego 6k/3, Ole nica Edytor Franciszek Hrehorowicz Telefon faks Spis tre ci O wietlenie drogowe Strona tytułowa projektu 1 Spis tre ci 2 Lista opraw 3 Philips SGP340 PC TP P3X Karta danych oprawy 4 Nadolicka SELENIUM - 70 Dane planowania 5 Lista opraw 6 Wyniki szczegółowe 7 3D Rendering 9 Pola oszacowania Pole oszacowania Jezdnia 1 Izolinie (E) 10 Pole oszacowania Chodnik 1 Izolinie (E) 11 Strona 2

13 O wietlenie drogowe V52_Nadolicka W-w SELENUM 70W-soda Ul. Sucharskiego 6k/3, Ole nica Edytor Franciszek Hrehorowicz Telefon faks O wietlenie drogowe / Lista opraw 6 Ilo Philips SGP340 PC TP P3X Numer artykułu: Strumie wietlny (Oprawa): 5235 lm Strumie wietlny (Lampy): 6600 lm Moc opraw: 80.0 W Klasyfikacja o wietle CIE: 100 Kod Flux CIE: Wyposa enie: 1 x SON-TPP70W (Czynnik korekcyjny 1.000). Ilustracje o wietle znajdziesz w naszym katalogu o wietle. Strona 3

14 O wietlenie drogowe V52_Nadolicka W-w SELENUM 70W-soda Ul. Sucharskiego 6k/3, Ole nica Edytor Franciszek Hrehorowicz Telefon faks Philips SGP340 PC TP P3X / Karta danych oprawy Wylot wiatła 1: Ilustracje o wietle znajdziesz w naszym katalogu o wietle. η = Klasyfikacja o wietle CIE: 100 Kod Flux CIE: powodu braku wła ciwo ci symetrycznych nie mo na przedstawi tabeli UGR dla tego oprawa. Strona 4

15 O wietlenie drogowe V52_Nadolicka W-w SELENUM 70W-soda Ul. Sucharskiego 6k/3, Ole nica Edytor Franciszek Hrehorowicz Telefon faks Nadolicka SELENIUM - 70 / Dane planowania Oprawa SELENIUM- 70 Profil ulicy pas zieleni 3 (Szeroko : m) Chodnik 1 (Szeroko : m) pas zieleni 2 (Szeroko : m) Jezdnia 1 (Szeroko : m, Liczba pasów jezdni: 2, Nawierzchnia: R2, q0: 0.070) pas zieleni 1 (Szeroko : m) Współczynnik konserwacji: 0.80 Rozmieszczenia opraw 1.47 m m Oprawa: Philips SGP340 PC TP P3X Strumie wietlny (Oprawa): 5235 lm Warto ci maksymalne mocy o wietleniowej Strumie wietlny (Lampy): 6600 lm przy 70 : 490 cd/klm Moc opraw: 80.0 W przy 80 : 163 cd/klm Rozmieszczenie: jednostronnie na dole przy 90 : 7.30 cd/klm W ka dym kierunku tworz cym podany k t z doln lini pionow przy Odst p słupa: m zainstalowanym i gotowym do u ytku o wietleniu. Wysoko monta u (1): m Rozmieszczenie spełnia wymagania klasy mocy Wysoko punktu wietlnego: m o wietleniowej G1. Nawis (2): m Rozmieszczenie spełnia wymagania klasy indeksu Nachylenie wysi gnika (3): 10.0 o lepiania D.6. Długo wysi gnika (4): m Klasa ograniczenia ol nienia (DIN 5044): - Strona 5

16 O wietlenie drogowe V52_Nadolicka W-w SELENUM 70W-soda Ul. Sucharskiego 6k/3, Ole nica Edytor Franciszek Hrehorowicz Telefon faks Nadolicka SELENIUM - 70 / Lista opraw Philips SGP340 PC TP P3X Numer artykułu: Strumie wietlny (Oprawa): 5235 lm Strumie wietlny (Lampy): 6600 lm Moc opraw: 80.0 W Klasyfikacja o wietle CIE: 100 Kod Flux CIE: Wyposa enie: 1 x SON-TPP70W (Czynnik korekcyjny 1.000). Ilustracje o wietle znajdziesz w naszym katalogu o wietle. Strona 6

17 O wietlenie drogowe V52_Nadolicka W-w SELENUM 70W-soda Ul. Sucharskiego 6k/3, Ole nica Edytor Franciszek Hrehorowicz Telefon faks Nadolicka SELENIUM - 70 / Wyniki szczegółowe m m Współczynnik konserwacji: 0.80 Skala 1:250 Lista pól oszacowania 1 Pole oszacowania Jezdnia 1 Długo : m, Szeroko : m Siatka: 10 x 4 Punkty Przynale ne elementy uliczne: Jezdnia 1. Wybrana klasa o wietleniowa: CE5 (Wszystkie wymagania fotometryczne zostały spełnione.) E m [lx] U0 Warto ci rzeczywiste według obliczenia: Warto ci zadane według klasy: Spełnione/nie spełnione: Strona 7

18 O wietlenie drogowe V52_Nadolicka W-w SELENUM 70W-soda Ul. Sucharskiego 6k/3, Ole nica Edytor Franciszek Hrehorowicz Telefon faks Nadolicka SELENIUM - 70 / Wyniki szczegółowe Lista pól oszacowania 2 Pole oszacowania Chodnik 1 Długo : m, Szeroko : m Siatka: 10 x 3 Punkty Przynale ne elementy uliczne: Chodnik 1. Wybrana klasa o wietleniowa: S2 Dodatkowa klasa o wietleniowa ES: ES5 (Wszystkie wymagania fotometryczne zostały spełnione.) (Nie wszystkie wymagania fotometryczne zostały spełnione.) E m [lx] E min [lx] E min (półcyl.) [lx] Warto ci rzeczywiste według obliczenia: Warto ci zadane według klasy: Spełnione/nie spełnione: Strona 8

19 O wietlenie drogowe V52_Nadolicka W-w SELENUM 70W-soda Ul. Sucharskiego 6k/3, Ole nica Edytor Franciszek Hrehorowicz Telefon faks Nadolicka SELENIUM - 70 / 3D Rendering Strona 9
