1 Inwestor Nazwa zadania Adres inwestycji Nazwa opracowania Gmina Dobroszyce Dobroszyce, ul. Rynek 16 SIEĆ ELEKTROENERGETYCZNA do 1kV - LINIA KABLOWA OŚWIETLENIA DROGOWEGO Kategoria obiektu budowlanego XXVI Dobroszyce, ul. Świerkowa na dz. nr ew. gr. 738/2; 729/1 Obręb Dobroszyce, Gmina Dobroszyce OŚWIETLENIE DROGOWE - ciąg pieszy ul. Świerkowa w Dobroszycach dz. nr 738/2; 729/1 Obręb Dobroszyce, Gmina Dobroszyce Branża ELEKTRYCZNA Stadium dokumentacji PROJEKT WYKONAWCZY Zespół projektowy Imię i Nazwisko Specjalność nr uprawnień Podpis Data Projektant inż. Franciszek Hrehorowicz instalacyjna -sieci, instalacje elektryczne i elektroenergetyczne Nr 60/90/UW 30 stycznia 2018 rok SPIS ZAWARTOŚCI PROJEKTU: - strona 2 EL.INST-FH srtona -1 -

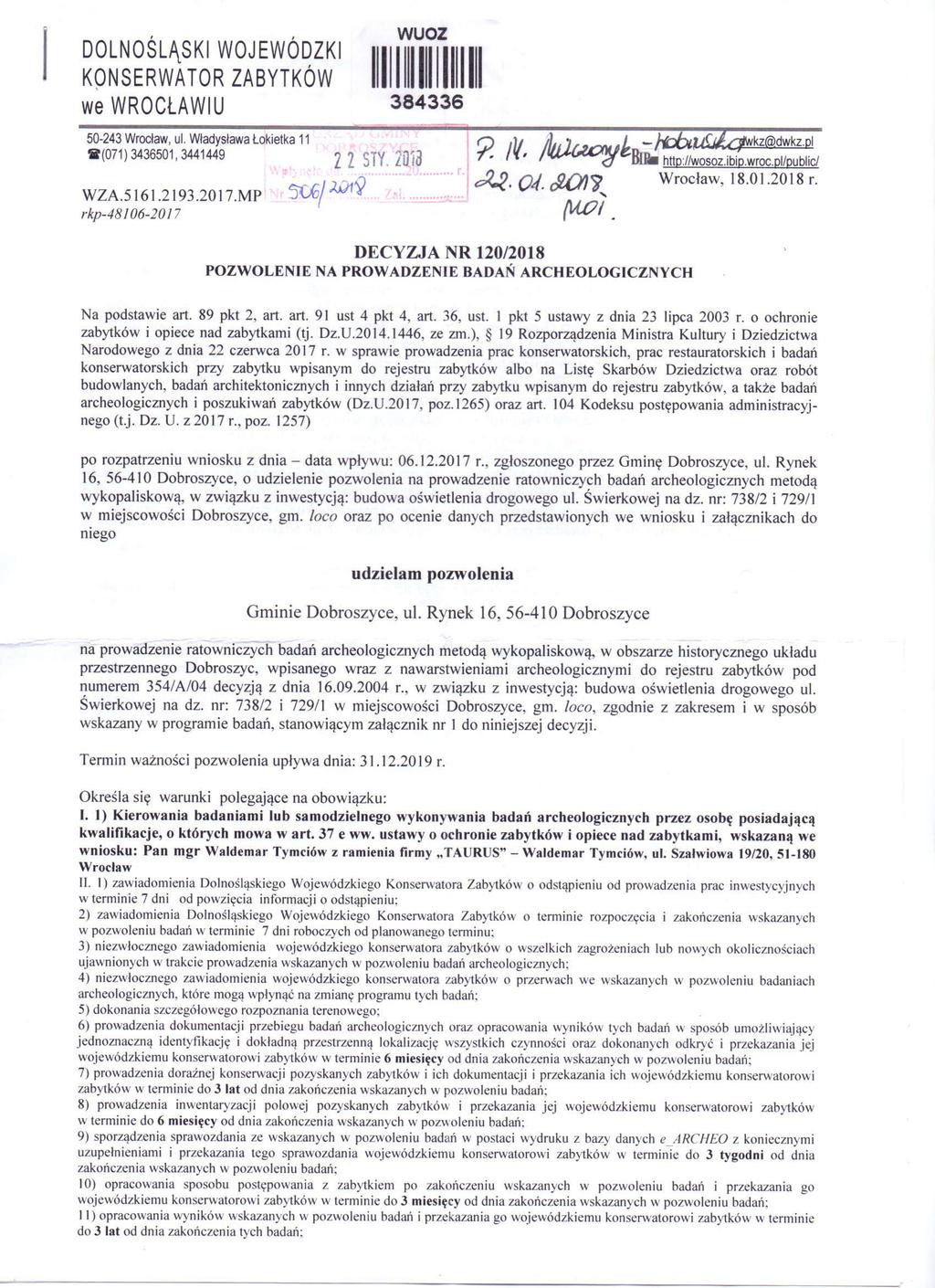

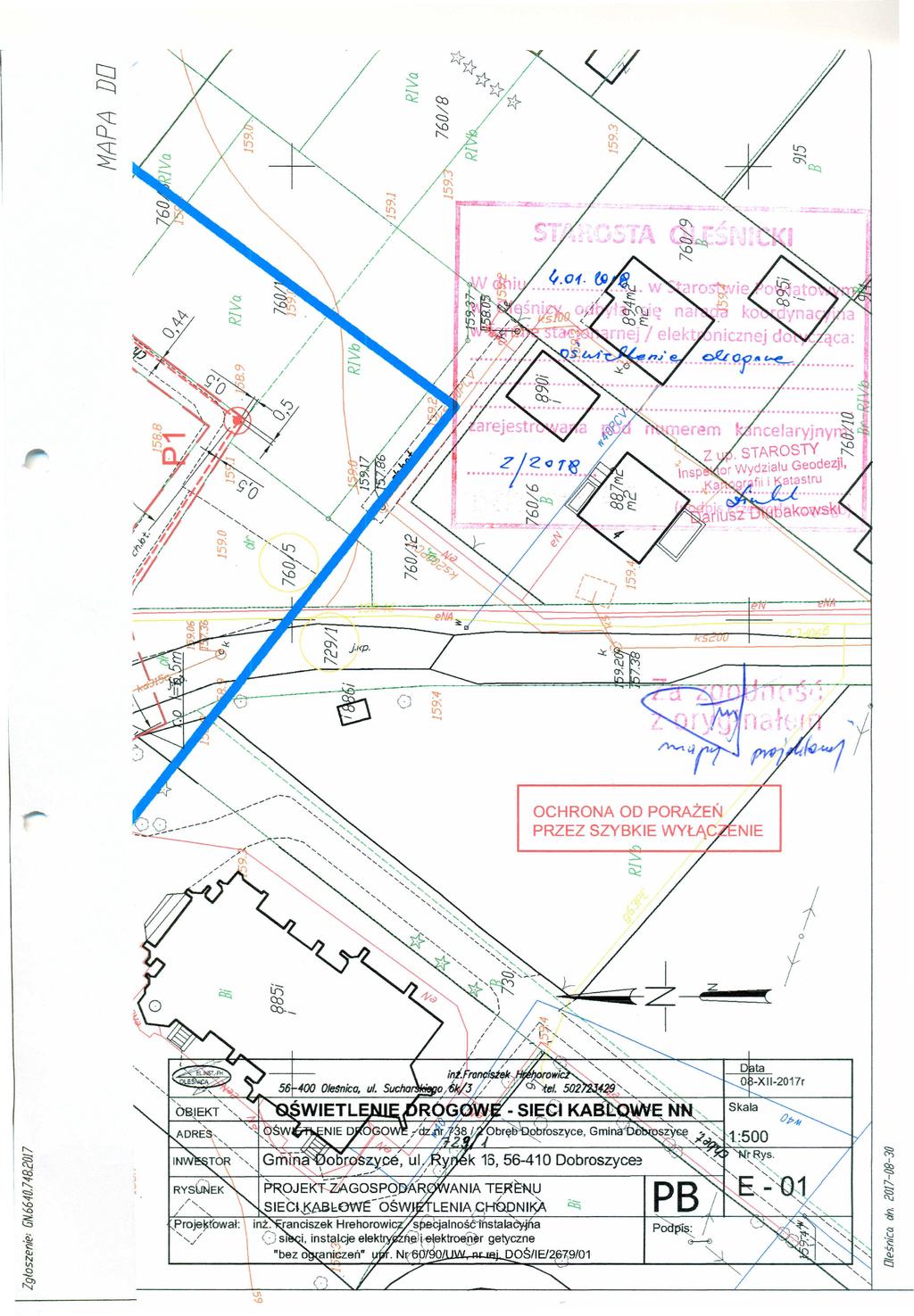

2 SPIS ZAWARTOŚCI PROJEKTU 1 Strona tytułowa Str. 1 2 Spis zawartości projektu Str. 2 3 Opinia Dolnośląskiego Wojewódzkiego Konserwatora Zabytków we Wrocławiu l.dz. Str. 3-4 WZN ŁN.2 z dnia r 4 Uzgodnienie Dolnośląskiego Wojewódzkiego Konserwatora Zabytków we Wrocławiu Str. 5-6 l.dz. WZA MP z dnia r Decyzja nr 120/2018 Pozwolenia na prowadzenie badań archeologicznych. 5 Uzgodnienie Starosty Oleśnickiego z narady koordynacyjnej nr 2/2018 z dnia Str rok - na planie sieci rysunek E-01 6 Umowa o świadczenie usług dystrybucji energii elektrycznej nr Str /A/D/2017 z dnia r zawarta z Tauron-Dystrybucja SA. 7 Uzgodnienie Gminy Dobroszyce l.dz. BP z dnia r Str Opis techniczny do projektu Str Orientacja z Systemu Informacji Przestrzennej w skali 1:2000 Str Część rysunkowa Rys. E-01 Projekt zagospodarowania terenu działki 738/2; 729/1 Obręb Dobroszyce, Gmina Dobroszyce Rys. E-02 Schemat jednobiegunowy zasilania działki 738/2; 729/1 Obręb Dobroszyce, Gmina Dobroszyce Str EL.INST-FH srtona -2 -

3 EL.INST-FH srtona -3 -

12 OPIS TECHNICZNY 1. ZAŁOŻENIA. Przedmiotem opracowania jest projekt budowlany: - SIEĆ ELEKTROENERGETYCZNA do 1 kv - LINIA KABLOWA OŚWIETLENIA DROGOWEGO zlokalizowana we wsi Dobroszyce : ul. Świerkowa w Dobroszycach dz. Nr 738/2; 729/1 Obręb Dobroszyce, Gmina Dobroszyce. Podstawą opracowania jest zlecenie inwestora którym jest: Wójt Gminy Dobroszyce, ul. Rynek 16, Dobroszyce jak również : 1. Miejscowy Plan Zagospodarowania Przestrzennego Gminy Dobroszyce zatwierdzony uchwałą nr XXXVI -178/2014 Rady Gminy Dobroszyce z dnia rok ogłoszony w Dz.Urz. Województwa Dolnośląskiego z dnia r poz Działka nr 738/2 w obrębie Dobroszyce położona jest na obszarze oznaczonym na rysunku planu symbolami 2KDD, 1KDP. Działka nr 729/1 w obrębie Dobroszyce położona jest na obszarze oznaczonym na rysunku planu symbolami 1KDD. 2. Mapa do celów projektowych. 3. uzgodnienia branżowe W opracowaniu uwzględniono wymagania: PN IEC : 2000 w zakresie ochrony przed porażeniem prądem elektrycznym. PKN- CEN/TR Oświetlenie dróg. Część 1: Wybór klas oświetlenia. PN-EN Oświetlenie dróg. Część 2; Wymagania oświetleniowe. 2. Zasilanie elektroenergetyczne. Zasilanie projektowanego oświetlenia będzie wykonane z istniejącej linii kablowej oświetlenia drogowego zasilanej z szafki SO oświetlenia drogowego ustawionej w ulicy Stawowej. Połączenie projektowanej linii kablowej nastąpi z latarni nr 5 oświetlenia drogowego w ulicy Topolowej przy działce nr 732 (teren kościoła). 3. Linia kablowa NN oświetleniowa. Projektowana sieć elektroenergetyczne linia kablowa NN oświetlenia drogowego zlokalizowana jest we wsi Dobroszyce na dz.nr 738/2; 729/1, Obręb Dobroszyce, Gmina Dobroszyce. Projektowana linia kablowa przebiega obok istniejących sieci elektroenergetycznych i uzbrojenia terenu. Przy skrzyżowaniach projektowanej sieci elektroenergetycznej z istniejącymi sieciami uzbrojenia podziemnego zastosować rury osłonowe RS 100mm koloru niebieskiego. Przejścia przez ulice Topolową wykonać metodą przewiertu bez naruszenia powierzchni drogowej, na głębokości 1,10m od powierzchni istniejącej drogi. Rury osłonowe układać na głębokości 1,10m od powierzchni projektowanej drogi. W pozostałym terenie kable oświetlenia drogowego układać na głębokości 0,7m w stosunku do istniejącego terenu. Jako planowaną rzędną wysokości przyjąć rzędne pobliskich istniejących pokryw studzienek kanalizacyjnych. Długość trasy projektowanej sieci elektroenergetycznej wynosi l 187m, lina kablowa YAKXS 4x35mm 2 + 1xFeZn 25x4mm (jako przewód PE) układana w rowie kablowym na głębokości 0,7m. W zakres opracowania wchodzi: - Zamontowanie 5 opraw LED oświetlenia ulicznego np. Elba o mocy 38W - Budowa 5 latarni o wysokości 4,0m, słupy montowane na fundamentach betonowych. - Montaż uziemień sieci oświetleniowych bednarka ocynkowana 1xFeZn 25x4mm (jako przewód PE) na całej długości linii kablowych oświetlenia - Linia oświetleniowa kablowa l 187m. Sterowanie układu projektowanego oświetlenia drogowego poprzez istniejącą szafkę sterowania SO w ulicy Topolowej wyposażoną w układ sterowania z zegarem astronomicznym. EL.INST-FH srtona -12 -

13 Roboty ziemne (kopanie rowów kablowych) wykonywać ręcznie dopuszcza się wykorzystanie małych koparek. Projektowana linia oświetlenia drogowego będzie własnością i w eksploatacji Gminy Dobroszyce i nie podlega uzgodnieniu przez TAURON DYSTRYBUCJA SA. Informacja o oddziaływaniu na środowisko. Obszar oddziaływania na środowisko mieści się w całości na dz. nr ew. gr. 738/2; 729/1 Obręb Dobroszyce, na którym został zaprojektowany. Planowana inwestycja nie należy do przedsięwzięć, o których mowa w art.59 ustawy z dnia 3 października 2008r. o udostępnieniu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko (tekst jednolity Dz. U poz. 353 z późniejszymi zmianami) i nie znajduje się w katalogu zawartym w rozporządzeniu Rady Ministrów z dnia 9 listopada 2010r. w sprawie przedsięwzięć mogących znacząco oddziaływać na środowisko 9Dz. U. Nr 213, poz ze zmianami). Informacja oddziaływania na obiekt. Obszar oddziaływania na obiekt mieści się w całości na dz.nr 738/2; 729/1 w Dobroszycach, Obręb Dobroszyce, na którym został zaprojektowany. Ochrona dziedzictwa kulturalnego i zabytków. Projektowana inwestycja zlokalizowana jest na obszarze strefy ochrony zabytków archeologicznych zgodnie z Miejscowym Planem Zagospodarowania Przestrzennego na terenie wsi Dobroszyce. W przypadku natrafienia w czasie robót ziemnych na obiekty nieruchome bądź ruchomych zabytków archeologicznych wstrzymać wszelkie prace i powiadomić o odkryciu Dolnośląskiego Wojewódzkiego Konserwatora Zabytków oraz Inwestora Gmina Dobroszyce. 4. Obliczenia. Zużycie energii elektrycznej na cele oświetleniowe. Roczne zużycie energii elektrycznej Q r 4000 kwh. BILANS MOCY. 1. Oświetlenie drogowe razem P i = 1000W ul. Topolowa l=166m 450 W ul. Świerkowa chodnik l= 187m 350 W Przyjęto zasilanie z szafki oświetlenia drogowego ustawionej obok istniejącej szafki złącza kablowego ZK-1P zlokalizowanego na działce nr 629. P i = 1120W, współczynnik rozruchu oświetlenia k=1,7, moc max. P i max = 1900W Pi max 1900 In = = 2, 7A max U * 3 3 *400 Sprawdzenie spadku napięcia obwód od lampy P1 do szafki oświetleniowej SO 100* P* l 100*1900*353 umax = = 0,34% 2 2 γ * s* U 35*35*400 Ze względu na warunki rozbudowy budowy sieci oświetleniowych dobrano kabel YAKY 4 x 35 mm 2 o I dd = 118 A ułożony w rowie kablowym i w rurze osłonowej z PCV o średnicy φ100 mm. Zabezpieczenie kabla zasilającego w punkcie sterowania oświetleniem bezpiecznik 6A gg lub wyłącznik małogabarytowy typu S 311 D 6. Zabezpieczenie oprawy oświetleniowej bezpiecznik topikowy gl o prądzie I b=2a lub wyłącznik nadmiarowo prądowy typu S311 C3. Zużycie energii elektrycznej na cele oświetleniowe. Roczne zużycie energii elektrycznej Q r 5000 kwh EL.INST-FH srtona -13 -

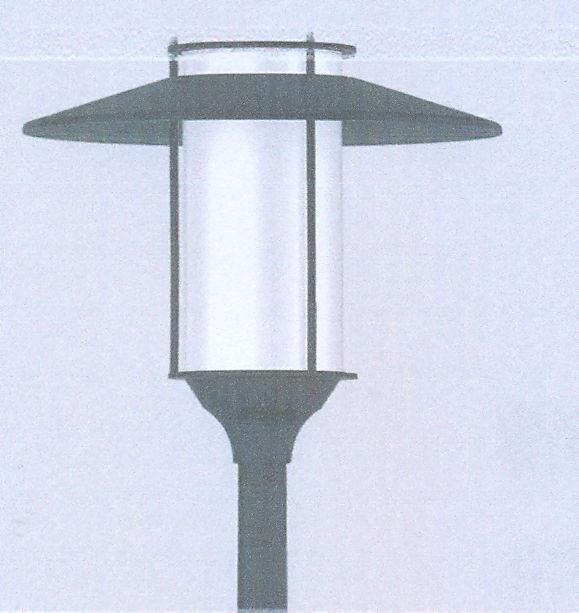

14 Obliczenia pętli zwarcia. A. Zwarcie w słupie nr P1 - faza- zero obwód nr 1. kabel YAKY 4 x 35 mm 2 l 1 = 353 m R 1 = 0,297 Ω przewód YDY 3 x 2,5 mm 2 l 2 = 4 m R 2 = 0,029 Ω Rc= 0,326Ω latarnia nr P1 YDY 3 x 2,5mm 2 l =4,0m S311D6 kabel YAKY 4 x 35; l = 353m 38W szafka SO S311C3 R 1 + R 2 = R c Z s = R rz = 1,25 *2* R c = 1,25 *2* 0,326= 0,815 Ω 2 2 R + X X = 0 to Z c = R c I zw = U / Z c = 282A >> I wył = 3 * 10 = 30 A dla wyłącznika S311C3, t< 0,2s I zw = U / Z c = 282 A >> I wył = 6* 20 = 120 A dla gl 6A wyłącznika S311D6 zab. Obwodu nr 1 t< 0,2s warunek szybkiego wyłączenia zachowany Obliczeń natężenia oświetlenia drogowego przeprowadzono programem komputerowym Dialux Przyjęte warunki oświetlenia wg PN-EN Oświetlenie dróg. Część 1: Wybór klas oświetlenia. PN-EN Oświetlenie dróg. Część 2; Wymagania oświetleniowe. Sytuacja oświetlenia - grupa E1 1. Klasa oświetlenia drogi - S6 Do obliczeń natężenia oświetlenia przyjęto oprawę Elba LED 38W jako przykładowe. Dopuszcza się zastosowanie innych opraw o zbliżonych parametrach i wyglądzie. Oprawy, które będą odbiegać od wyglądu należy bezwzględnie uzgodnić z Wojewódzkim Dolnośląskim Konserwatorem zabytków we Wrocławiu. chodnik - plac zabaw / Pole oszacowania - Chodnik 1 / Izolinie (E) Wartości Lux, Skala 1 : 186 Siatka: 10 x 3 Punkty EL.INST-FH srtona -14 -

15 Krzywa światłości - oprawa projektowana ROSA /3 ELBA LED 38W 5. OCHRONA OD PORAŻEŃ PRĄDEM ELEKTRYCZNYM. Jako ochronę od porażeń zastosować szybkie wyłączenie wg PN-IEC: Przed oddaniem instalacji do eksploatacji należy dokonać pomiarów sprawdzających oraz skuteczność działania ochrony przeciwporażeniowej przez osoby posiadające odpowiednie uprawnienia. 6. Wytyczne do planu BIOZ. Kierownik budowy (lub WYKONAWCA) obowiązany jest sporządzić przed rozpoczęciem budowy planu bezpieczeństwa i ochrony zdrowia, uwzględniając specyfikę obiektu budowlanego oraz warunki prowadzenia robót budowlanych. Podstawa prawna sporządzenia planu bioz jest art. 21a Prawa Budowlanego ( Dz.U.nr 151, poz. 1256). Część opisowa do informacji dotyczącej bezpieczeństwa i ochrony zdrowia. 1. Zakres robot. Projektowana sieć elektroenergetyczne do 1 kv linia kablowa oświetlenia parkowego projektowana w drodze lokalnej na działkach nr ew. 738/2; 729/1 Obręb Dobroszyce, Gmina Dobroszyce. Projektowana sieć elektroenergetyczna będzie realizowana jednoetapowo. Przyjęte rozwiązania konstrukcyjne i technologiczne są powszechnie znane. 2. Wykaz istniejących obiektów budowlanych. 3. Droga gminna z infrastrukturą podziemną na dz. nr 738/2; 729/1 Obręb Dobroszyce, Gmina Dobroszyce. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Zagrożenie dla bezpieczeństwa stanowią czynne drogi lokalne. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia. Według ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z dnia 10 lipca 2003 r.) w planie BIOZ należy uwzględnić specyfikę robot, których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie EL.INST-FH srtona -15 -

16 ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi, a w szczególności: roboty wykonywane na terenie czynnych dróg lokalnych, roboty wykonywane w pobliżu czynnych przewodów sieci elektroenergetycznych, mniejszej niż: - 3,0 m - dla linii o napięciu znamionowym nieprzekraczającym 1 kv - 10,0 m - dla linii o napięciu znamionowym powyżej 15 kv, lecz nieprzekraczającym 30 kv 4. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Przed przystąpieniem do robót elektromontażowych przeprowadzić szkolenie stanowiskowe przez kierownika budowy z uwzględnieniem występujących zagrożeń. Roboty elektromontażowe mogą wykonywać pracownicy posiadający aktualne zaświadczenia kwalifikacyjne zgodnie z wymaganiami Prawo Energetyczne. Przed przystąpienie do robót elektromontażowych na sieci elektroenergetycznej do 1kV należy uzyskać Dopuszczenie do robot przez pracowników miejscowego zakładu energetycznego. 5. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Strefa szczególnego zagrożenia zdrowia nie występuje. 7. Uwagi dla inwestora i wykonawcy robót. Układanie projektowanej linii kablowej wykonać dokładnie po uzgodnionej trasie ze względu na projektowaną rozbudowę infrastruktury drogi - chodnika działka nr 738/2; 729/1 Obręb Dobroszyce, Gmina Dobroszyce. Wszystkie zalecenia wskazane w uzgodnieniach należy bezwzględnie zrealizować. Przed uruchomieniem instalacji oświetleniowej rozważyć konieczność zwiększenia mocy zamówionej ( prądu znamionowego bezpiecznika typu gl). Oleśnica - 30 stycznia 2018 rok Projekt wykonał: inż Franciszek Hrehorowicz EL.INST-FH srtona -16 -

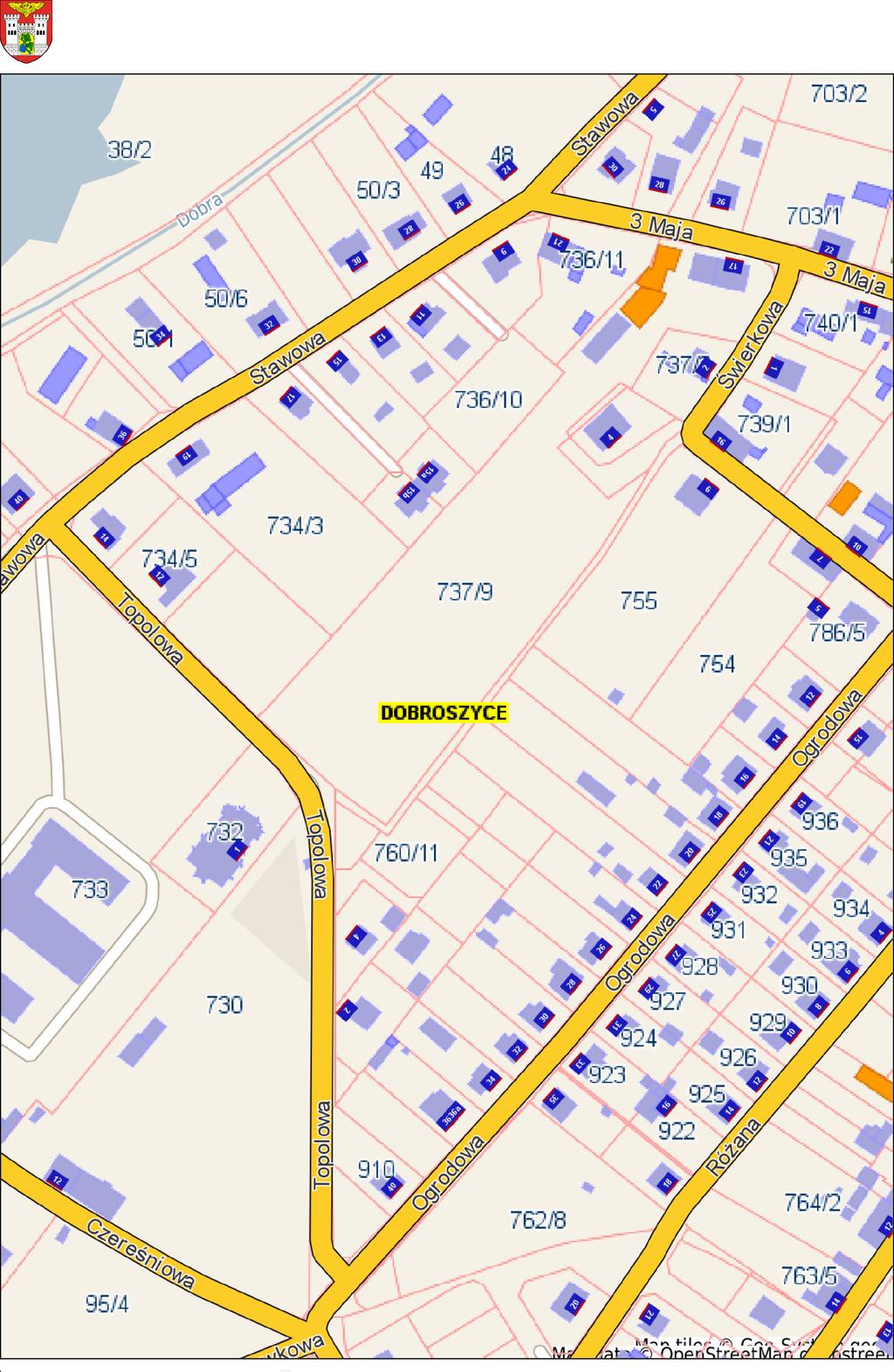

17 Dobroszyce - System Informacji Przestrzennej skala 1 : 2000 MAPA POGLĄDOWA PROJEKTOWANA LINIA KABLOWA OŚWIETLENIA PARKOWEGO CHODNIKA Niniejszy wydruk nie stanowi dokumentu w rozumieniu przepisów prawa wydrukowano w serwisie dobroszyce.e-mapa.net dnia EL.INST-FH srtona -17 -
