Łuczyna działka nr 240, 221 Obręb Łuczyna Gmina Dobroszyce OŚWIETLENIE FIGURY - POMNIK dz. Nr 240, 221 Obręb Łuczyna, Gmina Dobroszyce

Transkrypt

1 Egz. nr Jednostka projektowa: inż. Franciszek Hrehorowicz, Oleśnica, ul. mjr Henryka Sucharskiego 6K/3 tel Inwestor Nazwa zadania Adres inwestycji Nazwa opracowania Gmina Dobroszyce Dobroszyce, ul. Rynek 16 SIEĆ ELEKTROENERGETYCZNA do 1kV - LINIA KABLOWA OŚWIETLENIA Łuczyna działka nr 240, 221 Obręb Łuczyna Gmina Dobroszyce OŚWIETLENIE FIGURY - POMNIK dz. Nr 240, 221 Obręb Łuczyna, Gmina Dobroszyce Branża ELEKTRYCZNA Stadium dokumentacji PROJEKT BUDOWLANY - WYKONOWCZY Zespół projektowy Imię i Nazwisko Specjalność nr uprawnień Podpis Data Projektant inż. Franciszek Hrehorowicz instalacyjna -sieci, instalacje elektryczne i elektroenergetyczne Nr 60/90/UW 14 listopada 2016 rok. SPIS ZAWARTOŚCI PROJEKTU: - strona 2 Oleśnica 14 listopada 2016 rok EL.INST-FH srtona -1 -

2 Oświadczenie projektanta Zaświadczenie o przynależności do Izby Inżynierów Budownictwa Decyzja o stwierdzeniu przygotowania zawodowego SPIS ZAWARTOŚCI PROJEKTU 1 Strona tytułowa Str. 1 2 Spis zawartości projektu Str. 2 4 Opis techniczny do projektu Str.3-5 Opis do Projektu Zagospodarowania Terenu Str.6 5 DECYZJA nr 8/2016 z dnia r Wójta Gminy Dobroszyce, o ustaleniu Str lokalizacji inwestycji celu publicznego - dla wsi Łuczyna działka nr Decyzja nr 17/2016 z dnia r Wójta Gminy Dobroszyce o ustaleniu Str lokalizacji inwestycji celu publicznego - dla wsi Łuczyna działka nr Decyzja nr ZDP-DT PK z dnia r, Zarządu Dróg Str Powiatowych w Oleśnicy. 8 Uzgodnienie Wojewódzki Urząd Ochrony Zabytków we Wrocławiu nr Str. 21 WZA AFD RKP z dnia r dotyczy działka nr 221 i 240 Obręb Łuczyna 9 Uzgodnienie z Parafia Rzymsko Katolicka p.w. Matki Boskiej Częstochowskiej w Siekierowicach, DOBROSZYCE z dnia 14 listopada 2016r. 10 Uzgodnienie Starosty Oleśnickiego z narady koordynacyjnej nr /2016 z dnia rok - na planie sieci rysunek E Warunki przyłączenia nr: WP/021614/2016/O 05R03 z dnia 18 kwietnie 2016 rok wydane przez TURON Dystrybucja SA Oddział we Wrocławiu / Wydział Przyłączeń, Wrocław pl. Powstańców Śląskich Część rysunkowa Rys. E-01 Projekt zagospodarowania terenu dz.nr 240, 221 Obręb Łuczyna Rys. E-02 Schemat jednobiegunowy zasilania Obliczenia oświetlenia pomnika - tryptyku Str. 22 Str Str Str EL.INST-FH srtona -2 -

3 OPIS TECHNICZNY 1. ZAŁOŻENIA. Przedmiotem opracowania jest projekt budowlany: - SIEĆ ELEKTROENERGETYCZNA do 1 kv - LINIA KABLOWA OŚWIETLENIA zlokalizowana jest we wsi Łuczyna, dz.nr 240 i 221, Obręb Łuczyna, Gmina Dobroszyce. Warunki przyłączenia nr: WP/021614/2016/O 05R03 z dnia 18 kwietnie 2016 rok wydane przez TURON Dystrybucja SA Oddział we Wrocławiu / Wydział Przyłączeń, Wrocław pl. Powstańców Śląskich 20. Podstawą opracowania jest zlecenie inwestora którym jest: Wójt Gminy Dobroszyce, ul. Rynek 16, Dobroszyce. jak również : 1. koncepcja projektowanego oświetlenia drogi. 2. uzgodnienia branżowe W opracowaniu uwzględniono wymagania: PN IEC : 2000 w zakresie ochrony przed porażeniem prądem elektrycznym. DECYZJA nr 8/2016 z dnia r Wójta Gminy Dobroszyce, o ustaleniu lokalizacji inwestycji celu publicznego dla wsi Łuczyna działka nr 240. Decyzja nr 17/2016 z dnia r Wójta Gminy Dobroszyce o ustaleniu lokalizacji inwestycji celu publicznego - dla wsi Łuczyna działka nr Zasilanie elektroenergetyczne. Zasilanie projektowanego oświetlenia będzie wykonane z projektowanej szafki oświetlenia drogowego ustawionej obok projektowanej szafki złącza kablowego ZK-3 + 1P zlokalizowanego na granicy działki 240 i działki nr Linia kablowa NN oświetleniowa. Projektowana sieć elektroenergetyczne linia kablowa NN oświetlenia figury pomnika zlokalizowana jest we wsi Łuczyna, dz.nr 240, Obręb Łuczyna, Gmina Dobroszyce. Projektowana linia kablowa przebiega obok istniejących sieci elektroenergetycznych i uzbrojenia terenu. Przy skrzyżowaniach projektowanej sieci elektroenergetycznej z istniejącymi sieciami uzbrojenia podziemnego zastosować rury osłonowe DVR 50mm koloru niebieskiego. Jako planowaną rzędną wysokości przyjąć rzędne istniejących pokryw studzienek kanalizacyjnych. Długość trasy projektowanej sieci elektroenergetycznej wynosi l 23,5m, lina kablowa YKY 3x4mm 2 + 1xFeZn 25x3mm (jako przewód PE) układana w rowie kablowym na głębokości 0,7m. W zakres opracowania wchodzi: - Zamontowanie 2 lamp metahalogenowych doziemnych w stopniu ochrony IP 67 o mocy 30W ( średnio strumieniowe) - Montaż uziemień sieci oświetleniowych bednarka ocynkowana 1xFeZn 25x3mm (jako przewód PE) na całej długości linii kablowych oświetlenia - Linia oświetleniowa kablowa l 23,5m. Sterowanie układu projektowanego oświetlenia drogowego poprzez szafkę sterowania SO wyposażoną w układ sterowania z zegarem astronomicznym. Szafka oświetleniowa EL.INST-FH srtona -3 -

4 zlokalizowana będzie obok projektowanej szafki złącza kablowego ZK-3 + 1P zlokalizowanego na granicy działki nr 240 i działki nr 221. Projektowana sieć elektroenergetyczna do 1 kv linia kablowa OŚWIETLENIE FIGURY - POMNIK dz. Nr 240, 221 Obręb Łuczyna, Gmina Dobroszyce nie podlega uzgodnieniu przez TAURON Dystrybucja SA. Szafka złączowo licznikowa ZK-3 +P1 wraz z przyłączem będzie projektowana i zamontowana przez zakład energetyczny TAURON DYSTRYBUCJA SA jako osobne opracowanie projektowe. 4. Obliczenia. BILANS MOCY. 1. Oświetlenie drogowe razem P imax= 200W Przyjęto zasilanie z szafki oświetlenia drogowego ustawionej obok szafki złącza kablowego ZK-3 +1P zlokalizowanego na granicy działki 240 i działki nr 221. P i = 100W, współczynnik rozruchu oświetlenia k=1,7, moc max. P i max = 200W Pi max 200 In = = 0, 9A max U 230 Sprawdzenie spadku napięcia obwód od lampy P2 do szafki SO 2*100* P* l 2*100*200*23,5 umax = = 0,1% 2 2 γ* s* U 4*56*230 Ze względu na warunki rozbudowy budowy sieci oświetleniowych dobrano kabel YKY 3 x 4 mm 2 o I dd = 35 A ułożony w rowie kablowym i w rurze osłonowej z PCV o średnicy φ70 mm. Zabezpieczenie kabla zasilającego w punkcie sterowania oświetleniem wyłącznik małogabarytowy typu S 311 D 6. Zabezpieczenie opraw oświetleniowej bezpiecznik topikowy gl o prądzie I b=2a lub wyłącznik nadmiarowo prądowy typu S311 C3. Zużycie energii elektrycznej na cele oświetleniowe. Roczne zużycie energii elektrycznej Q r= 400kWh Obliczenia pętli zwarcia. A. Zwarcie w słupie nr L 11 - faza- zero. kabel YKY 3 x 4 mm 2 l 1 = 24 m R 1 = 0,107 Ω Rc= 0,107Ω lampa nr P2 YDY 3 x 1,5mm 2 l =0,5m S311D5 kabel YKY 3 x 4; l = 24m szafka SO 45W R 1 = R c R rz = 1,25 *2* R c = 1,25 *2* 0,107 = 0,27 Ω 2 2 Z s = R + X X = 0 to Z c = R c I zw = U / Z c = 850 A >> I wył = 3 * 10 = 30 A dla wyłącznika S311C3, t< 0,2s I zw = U / Z c = 850 A >> I wył = 6* 20 =120 A dla wyłącznika S311D6 zab. Obwodu t< 0,2s warunek szybkiego wyłączenia zachowany EL.INST-FH srtona -4 -

5 Obliczeń natężenia oświetlenia drogowego przeprowadzono programem komputerowym Dialux 4.12 przy zastosowaniu opraw doziemnych typu PHILIPS DBP521 1xCDM-Tm35W EB NB GF. Obliczenia dołączone do PW. Przy zastosowaniu opraw innych producentów parametry zastosowanych opraw nie mogą być gorsze od opraw ujętych do obliczeń. Oprawy doziemne montować zgodnie z instrukcją producenta. Pod oprawą doziemną zastosować warstwę odsączającą o grubości ok.0,4m ze żwiru o średnicy 10 do 20mm. Wokół oprawy doziemnej zastosować utwardzenie kostka polbruk lub kostka granitowa o powierzchni 1,0 m 2. Pochylenie utwardzenia kostki w kierunku pomnika dobrać po wykonaniu prób oświetlenia zastosowanych opraw doziemnych. Oprawy zabezpieczyć przed dewastacją i kradzieżą. Przyjęte warunki oświetlenia wg PN-EN Oświetlenie dróg. Część 1: Wybór klas oświetlenia. PN-EN Oświetlenie dróg. Część 2; Wymagania oświetleniowe. 7. OCHRONA OD PORAŻEŃ PRĄDEM ELEKTRYCZNYM. Jako ochronę od porażeń zastosować szybkie wyłączenie wg PN-IEC: Przed oddaniem instalacji do eksploatacji należy dokonać pomiarów sprawdzających oraz skuteczność działania ochrony przeciwporażeniowej przez osoby posiadające odpowiednie uprawnienia. 8. Wytyczne do planu BIOZ. Kierownik budowy (lub WYKONAWCA) obowiązany jest sporządzić przed rozpoczęciem budowy planu bezpieczeństwa i ochrony zdrowia, uwzględniając specyfikę obiektu budowlanego oraz warunki prowadzenia robót budowlanych. Podstawa prawna sporządzenia planu bioz jest art. 21a Prawa Budowlanego ( Dz.U.nr 151, poz. 1256). 4. Uwagi dla inwestora i wykonawcy robót. Układanie projektowanej linii kablowej wykonać dokładnie po uzgodnionej trasie ze względu na projektowaną rozbudowę infrastruktury drogi działka nr 240. Projektowana inwestycja zlokalizowana jest na części terenu historycznego układu wsi Łuczyna, wpisanego do wojewódzkiej ewidencji zabytków. W przypadku natrafienia w czasie robót ziemnych na obiekty nieruchome bądź ruchomych zabytków archeologicznych wstrzymać wszelkie prace i powiadomić o odkryciu Dolnośląskiego Wojewódzkiego Konserwatora Zabytków. Projekt wykonał: Oleśnica - 14 listopada 2016 rok. inż Franciszek Hrehorowicz EL.INST-FH srtona -5 -

6 EL.INST-FH srtona -6 -

16 ` EL.INST-FH srtona -16 -

27 OŚWIADCZENIE Na podstawie art.20 ust.4 ustawy z dnia 7 lipca 1994 rok Prawo budowlane ( tekst jedn. Dz. U. z 2006r. Nr 156, poz. 1118, z późn. zm.) Oświadczam, że niniejszy projekt budowlany: SIEĆ ELEKTROENERGETYCZNA do 1kV - - LINIA KABLOWA OŚWIETLENIA Kategoria obiektu budowlanego XXVI, temat opracowania: OŚWIETLENIE FIGURY - POMNIK dz. Nr 240, 221 Obręb Łuczyna, Gmina Dobroszyce w zakresie przeze mnie opracowanym odpowiednio do posiadanych uprawnień, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant:... (podpis i pieczęć ) Oleśnica 14 listopada 2016 rok EL.INST-FH srtona -27 -

30 Łuczyna - tryptyk OŚWIETLENIE FIGURY - POMNIK dz. Nr 240, 221 Obręb Łuczyna, Gmina Dobroszyce Partner kontaktowy: Gmina Dobroszyce Numer zlecenia: Firma: Numer klienta: Data: Edytor: Franciszek Hrehorowicz EL.INST-FH srtona -30 -

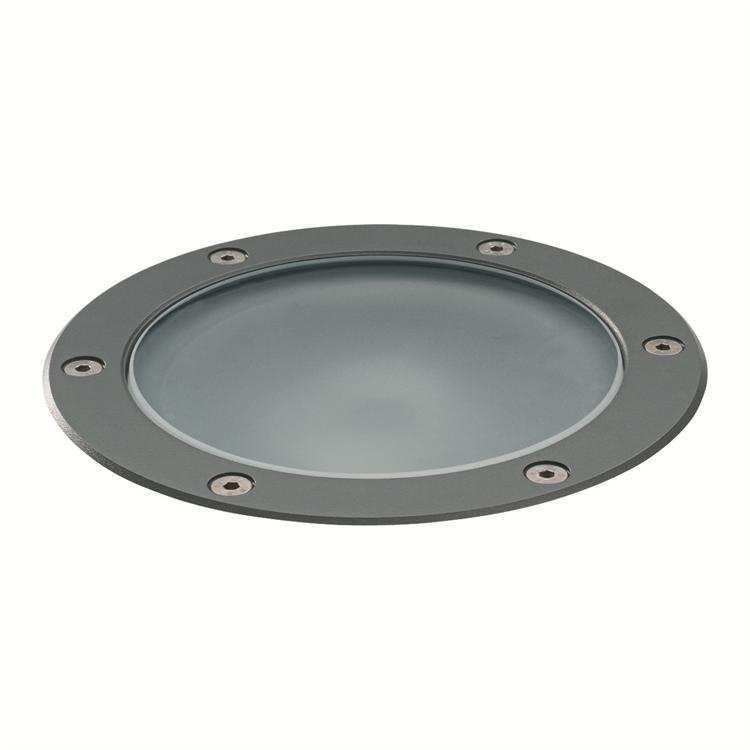

31 Łuczyna - tryptyk PHILIPS DBP521 1xCDM-Tm35W EB NB GF / Karta danych oprawy Wylot światła 1: Klasyfikacja oświetleń CIE: 100 Wylot światła 1: Kod Flux CIE: EL.INST-FH srtona -31 -

32 Łuczyna - tryptyk Scena zewnętrzna 1 / Dane planowania Współczynnik konserwacji: 0.80, ULR (Upward Light Ratio): 62.0% Skala 1:143 Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ (Oprawa) [lm] Φ (Lampy) [lm] P [W] PHILIPS DBP521 1xCDM-Tm35W EB NB GF (1.000) W sumie: 4940 W sumie: EL.INST-FH srtona -32 -

33 Łuczyna - tryptyk Scena zewnętrzna 1 / 3D Rendering EL.INST-FH srtona -33 -
